九年级物理生活用电综合能力题专题含答案

初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、为了确保用电安全，家中都会安装配电盘。

配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。

小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就"跳闸"了。

小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次"跳闸"。

关于发生上述现象的原因，下列猜想正确的是（）A．墙上的电源插座中的火线和零线间短路了B．插排中插座处的零线和地线接反了C．插排中插座处的零线和火线接反了D．插排中插座处的火线和地线接反了2、如图所示，为了避免触电事故，下列设备使用及电器安装不符合国家规定的安全要求的是（）3、在下列现象中，可能引起保险丝熔断的是①插座中的两根线头相碰②开关中的两根线头相碰③电路中增加了大功率用电器④户外输电线绝缘皮损坏A．①和②B．②和③C．②和④D．①和③4、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路5、如图是人们在生活用电中的几种做法,其中正确的是( )6、随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带来安全隐患．下列做法正确的是（）A．开关应接在灯和零线之间B．用电器的金属外壳不用接地线C．在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可D．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电7、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（）A．漏电电流大于30mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15mA时就能起到可靠的保护作用D．只有当进户电压大于220V或用电电流大于20A时，才能起保护作用8、在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。

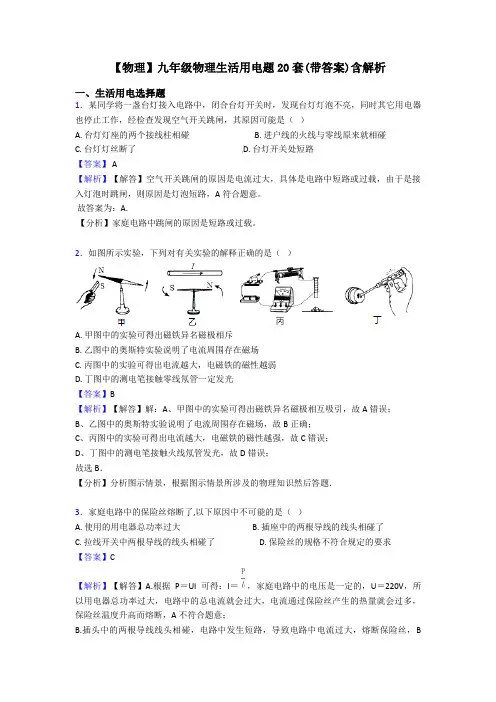

【物理】九年级物理生活用电题20套(带答案)含解析一、生活用电选择题1．某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线原来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】 A【解析】【解答】空气开关跳闸的原因是电流过大，具体是电路中短路或过载，由于是接入灯泡时跳闸，则原因是灯泡短路，A符合题意。

故答案为：A.【分析】家庭电路中跳闸的原因是短路或过载。

2．如图所示实验，下列对有关实验的解释正确的是（）A. 甲图中的实验可得出磁铁异名磁极相斥B. 乙图中的奥斯特实验说明了电流周围存在磁场C. 丙图中的实验可得出电流越大，电磁铁的磁性越弱D. 丁图中的测电笔接触零线氖管一定发光【答案】B【解析】【解答】解：A、甲图中的实验可得出磁铁异名磁极相互吸引，故A错误；B、乙图中的奥斯特实验说明了电流周围存在磁场，故B正确；C、丙图中的实验可得出电流越大，电磁铁的磁性越强，故C错误；D、丁图中的测电笔接触火线氖管发光，故D错误；故选B．【分析】分析图示情景，根据图示情景所涉及的物理知识然后答题．3．家庭电路中的保险丝熔断了,以下原因中不可能的是（）A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P＝UI可得：I＝，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B不符合题意。

C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；故答案为：C【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.4．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．5．下列各图与图示说明相符的是（）A. 小磁针静止时指向B. 光透过均匀玻璃砖C. 该滑轮组最省力绕法D. 家庭电路电灯接法【答案】 B【解析】【解答】解：A、根据安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；从而判断出通电螺线管的下端为N极，上端为S极．由同名磁极相互排斥，异名磁极相互吸引，可知小磁针的上端为N极，下端为S极，故A错误不符合题意．B、光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线，故B正确符合题意．C、该滑轮组可以有两种绕法，如图所示：第一图由两段绳子承担物重，F1为物重的，第二图由三段绳子承担物重，所以F2为物重的，所以第二图最省力，故C错误不符合题意．D、在家庭电路中，开关控制灯泡时，应让开关控制火线，把开关连接在灯泡和火线之间，故D错误不符合题意．故选B．【分析】（1）首先利用安培定则判断出通电螺线管的NS极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．（3）要知道滑轮组承担物重的绳子段数越多，使用起来越省力．滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．（4）家庭电路中，开关控制灯泡时，火线首先进入开关，然后进灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样开关可以控制灯泡，并且在灯泡损坏时，断开开关，切断火线，操作更安全．6．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解：A、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故A正确；BD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故BD错；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选A．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．7．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】解：AD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；B、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选B．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．8．下列关于安全用电的说法错误的是（）A. 可以用铜丝代替保险丝B. 雷雨天不能躲在大树下避雨C. 不能将湿衣服晾在电线上D. 发现有人触电时应立即切断电源【答案】 A【解析】【解答】解：A、用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用，故A错误；B、雷雨天躲在大树下会使得强大的电流经大树流过人体入地引起人身触电，故B正确；C、室外院落的电线橡胶绝缘皮或塑料绝缘皮在风吹日晒中很容易老化、破裂、漏电，往上搭湿衣服时就会使人触电，故C正确；D、发现有人触电时应立即切断电源或用绝缘体将导线从人身挑开，故D正确．故选A．【分析】利用安全用电的原则分析：（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）不用湿手扳开关，插入或拔出插头；（3）发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；发现用电器着火了，要立即断开电源再想法灭火；（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；（5）在电路中安装触电保护器，并定期检验其灵敏度；（6）雷雨时，不能躲在大树下避雨；不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头；暂时不使用电话，如一定要用，可用免提功能健；（7）严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器；（8）不在架着电揽、电线的下面放风筝、不能将湿衣服晾在电线上．9．应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为（）A. 手接触火线时，手不会发光，无法辨别火线B. 手接触零线时，通过人体的电流很大，人体会触电C. 氖管发光时，一定不会有电流通过人体D. 氖管发光时，通过人体的电流很小，人体不会触电【答案】D【解析】【解答】解：A、当手接触火线时，由于火线与大地之间的电压为220V，而人体安全的电压是不高于36V，因此手直接接触火线，人会有生命危险；B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；CD、用测电笔测量火线时，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36V，不会对人造成危害。

初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是——()A．用一个开关控制的的两盏灯之间是串联的。

B．各盏灯与插座之间是并联的C．被不同开关控制的各盏灯之间是串联的D．开关与被控制的灯之间是并联的2、如果发现有人触电，下列保护措施正确有效的是A．立即把触电人拉离电源B．立刻喊电工来处理C．马上用剪刀剪断电源线D．迅速用绝缘体使触电人脱离电源线3、2015年9月2日，邯郸一名小伙在屋顶施工时不幸被高压线击中，当场不治身亡。

此事故警示我们在日常生活中用电时必须要有安全意识。

关于安全用电，下列说法正确的是（）A.用湿抹布擦发光的灯泡B.有金属外壳的家用电器必须使用三脚插头C.使用试电笔时人手可以碰触笔尖D.雷雨天可以躲在大树下避雨4、以下做法符合安全用电常识的是（）A．用湿布擦抹插座B．电灯开关接在火线上C．三孔插座的接地线接在自来水管上D．用绝缘层老化开裂的电线连接电器5、小明家的电路简化后如图所示，观察该电路，下列说法中正确的是A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的6、如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线7、(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电8、下列措施中属于节约用电的是A．离开教室随手关灯B．将开关接在用电器与火线之间C．夏天用空调时应尽量把温度调低些D．长时间不看电视时，只用遥控器关闭电视9、"庆元旦文艺会演"时，某中学物理组的王老师给大家表演了一个"不怕电"的节目。

九年级物理全册第十九章生活用电综合测试题1．对人体来说，安全电压一般不高于____V。

在家庭电路中，通常用_________判断火线和零线，用___________测量电路消耗的电能。

2．小乐家的洗衣机在使用时，接触到金属门柄会“麻手”。

可解决的办法是给洗衣机电路____________(填“增接零线”“加接地线”或“增接熔丝”)。

3．(小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法________(填“符合”或“不符合”)安全用电原则。

4．雷电是一种强烈的放电现象，高大建筑物的顶端都装有________米预防雷击，人体被淋湿后，人体的电阻将_______，安全电压将______。

(后两空填“变大”“变小”或“不变”)5．如图所示中有关家庭电路的连接完全正确的是( )6．家庭经常用到的三孔插座和三脚插头，如图所示，下面几种接法正确的是( )A．1孔接地，1脚接用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．不论哪孔接地，哪脚接用电器外壳都可以7．下列现象不会引起家庭电路发生火灾的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良8．下列做法不符合安全用电原则的是( )A．控制灯的开关要接在零线上B．要换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线及时更换9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在____方框中。

安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为____________。

10．如图所示为家庭中常用的电热水壶，下表列出了其部分技术参数，该电热水壶正常工作时的电流是_______A。

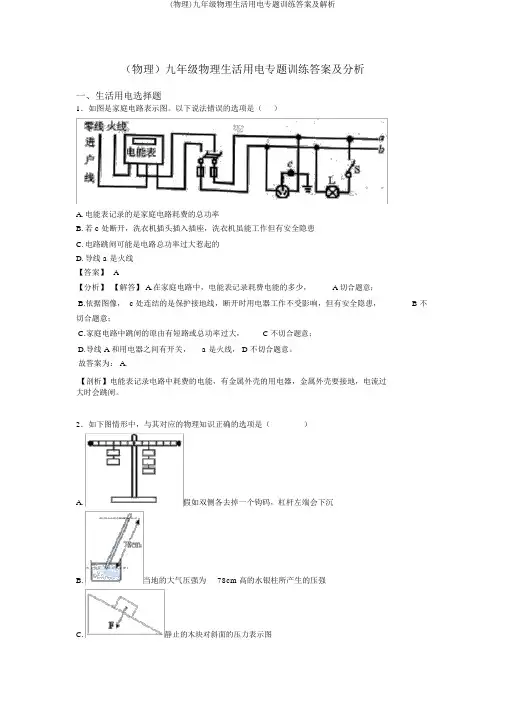

（物理）九年级物理生活用电专题训练答案及分析一、生活用电选择题1．如图是家庭电路表示图。

以下说法错误的选项是（）A.电能表记录的是家庭电路耗费的总功率B.若 c 处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患C.电路跳闸可能是电路总功率过大惹起的D.导线 a 是火线【答案】A【分析】【解答】 A.在家庭电路中，电能表记录耗费电能的多少， A 切合题意；B.依据图像， c 处连结的是保护接地线，断开时用电器工作不受影响，但有安全隐患， B 不切合题意；C.家庭电路中跳闸的原由有短路或总功率过大， C 不切合题意；D.导线 A 和用电器之间有开关， a 是火线， D 不切合题意。

故答案为： A.【剖析】电能表记录电路中耗费的电能，有金属外壳的用电器，金属外壳要接地，电流过大时会跳闸。

2．如下图情形中，与其对应的物理知识正确的选项是（）A.假如双侧各去掉一个钩码，杠杆左端会下沉B.当地的大气压强为78cm 高的水银柱所产生的压强C.静止的木块对斜面的压力表示图D.电冰箱的金属外壳要接地【答案】D【分析】【解答】解：A、假如双侧各去掉一个钩码，左边=G×3L=3GL；右边=2G×2L=4GL，右边力和力臂的乘积大，右边下沉，故 A 错误；B、由图知，玻璃管内水银面与玻璃管口的长度为78cm，当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差，故当地的大气压强与78cm高的水银柱所产生的压强不相等，故 B 错误；C、木块对斜面的压力应垂直于斜面，指向斜面，故 C 错误；D、为防备触电事故，电冰箱的金属外壳应接地，故 D 正确．应选 D．【剖析】（ 1 ）依据杠杆的均衡条件判断杠杆的转动状况；（2）在托里拆利实验中，大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度，据此读图可得出结论；（ 3 ）压力是垂直作用在物体表面上的力；（4）家用电器的金属外壳需与大地相连，防备外壳带电，发生触电事故．3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其余电灯所有熄灭．检查发现保险丝熔断．造成这一故障的原由可能是（）A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】 A【分析】【解答】解：在台灯插头插入插座，闭合开关后，室内其余电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故 A 选项切合题意， C 选项不合题意；台灯插头未插入插座时室内电灯正常发光，所以插座处没有短路，故 B 选项不合题意；开关和用电器是串连连结，是控制电路的通断，所以开关不会造成短路，故 D 选项不切合题意．应选 A．【剖析】家庭电路中的保险丝熔断的原由有两个：一是用电器的总功率过大；二是发生短路．由生活知识可知，台灯的功率一般较小，所以造成保险丝熔断的原由不会是因台灯的功率过大，这两种状况都是因为发生短路造成的．. 对此电路，下4．某家庭电路的部分电路如下图，此中甲、乙两处罚别装用电器和开关列说法正确的选项是（）A. 火线上的保险丝应当改装到零线上B.甲处应装用电器，乙处应装开关C. 当用电器功率增大时，经过保险丝的电流就增大D. 当保险丝熔断后，能够用铜丝取代【答案】 C【分析】【解答】火线上的保险丝假如改装到零线上，当保险丝熔断时，电路还有电不安全 .假如甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由 I=P/U，经过保险丝的电流就增大，当保险丝熔断后，假如用铜丝取代不可以起到保险作用。

人教版九年级物理上册第十九章《生活用电》测试卷（含答案）一、单选题1．关于家庭电路和安全用电，下列说法准确的是（）A．控制各灯具的开关都应该安装在零线上B．有金属外壳的用电器都使用两脚插头C．应该定期对漏电保护器进行例行试验D．不接触高压设备就不会引起触电事故2．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的3．如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替4．下列说法正确的是A．电源是电能转化为其它形式能的装置B．决定电阻大小的因素是导体长度和横截面积，实验研究方法是控制变量法C．在火线和零线同时安装保险丝，不一定有保险作用D．只要不接触高压带电体就一定不会触电5．下列数据符合实际情况的是（）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W6．下列符合家庭电路用电安全原则的是A．B．C．D．7．关于安全用电，图中错误的是A．使用测电笔的方法B．开关接在火线上C．螺口灯的螺旋金属接在零线上D．三孔插座应有接地线8．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电9．插线板使用不当会带来安全隐患甚至引发火灾，下列说法正确的是( )A．在插线板上可以同时使用多个大功率用电器B．插线板可以放置在家中的任何位置C．使用或购买插线板时要关注其相关技术参数D．用电器的插脚无需与插孔中的金属片完全接触10．电磁炉是利用高频电流在磁炉内部线圈中产生磁场，磁化铁质铁锅，从而形成无数个小涡流（即电流），加速锅底分子运动，使锅底自身发热达到加热食品的目的．它具有安全可靠．节能环保等优点，是现代家庭中的理想灶具，其工作原理如图所示．下列说法错误的是A．该电磁炉若以1000W的功率连续工作30min，耗电0.5Kw•hB．家庭电路因接入电磁炉可能会超负荷运行而熔断熔丝C．电磁炉能将电能100%转化为锅内食物的内能D．用电磁炉煮食物时，没有明火和烟尘，安全，洁净11．如图所示，是某家庭电路的一部分，下列说法正确的是A．电冰箱连入三孔插座后，电灯与电冰箱是串联B．正常状况下，用试电笔接触A点会使氖管发光C．为用电安全，应在甲处安装电灯，乙处安装开关D．站在地上的人若用手直接接触A点，不会有触电危险二、填空题12．测电笔可以测试导线是火线还是零线。

人教版九年级物理第十九章《生活用电》测试卷（含答案）一、选择题1．生活中，我们应“珍爱生命，规范用电”。

下列说法正确的是（）A．家庭电路中空气开关“跳闸”一定是电路发生过载B．发现有人触电，应立即切断电源C．在家庭照明电路中，开关必须接在灯和零线之间D．正确使用试电笔时，手不要接触它后端的金属部分2．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电灯、电视和台灯是并联的B．开关和电灯是并联的C．各个小彩灯之间是并联的D．未接用电器时，插座中的火线和零线是连通的3．小明触摸自己家的电冰箱门时，手“麻”了一下。

对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（）A．火线断路B．火线的绝缘破损，与电冰箱金属外壳接触C．火线与零线短路D．电冰箱的金属外壳接了地线4．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。

为了充电安全，下列做法错误的是（）A．不能将电动车放在家里充电B．不能将电动车停放在楼道充电C．将电动车夜间长时间充电D．不能将电动车停放在安全出口充电5.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．当电路发生短路时，空气开关会自动切断电路B．发生如图甲所示的触电事故时，漏电保护器不起作用C．发生如图乙所示的触电事故时，漏电保护器不起作用D．发生如图所示的两种触电事故时，空气开关都不会断开电路6.为了进一步改善学生学习环境，某市所有学校实施“清凉工程”，即在教室安装空调。

为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中正确的是（）A．另外铺设专线B．把进户总开关中的保险丝换成熔点更高的材料C．把学校进户铝线更换成细的D．把学校进户铝线更换成同样粗细的铜线7.一款塔式多孔插座如图所示，其技术参数如下：最大电压 250 V，最大电流10 A。

关于该插座，下列说法正确的是（）A．插座上的插孔与指示灯是并联关系B．插座内只连接火线和零线，也可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220 V 3 000 W”的电热水器可以使用该插座二、填空题8．经验证明，只有的电压才是安全的。

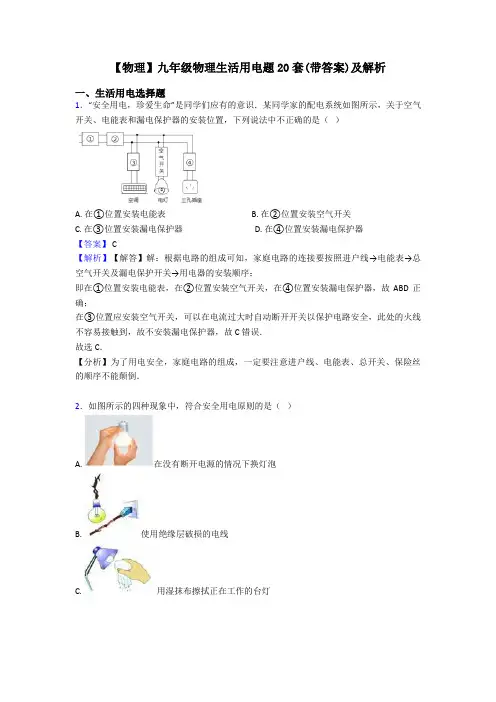

【物理】九年级物理生活用电题20套(带答案)及解析一、生活用电选择题1．“安全用电，珍爱生命”是同学们应有的意识．某同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法中不正确的是（）A. 在①位置安装电能表B. 在②位置安装空气开关C. 在③位置安装漏电保护器D. 在④位置安装漏电保护器【答案】 C【解析】【解答】解：根据电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；即在①位置安装电能表，在②位置安装空气开关，在④位置安装漏电保护器，故ABD正确；在③位置应安装空气开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器，故C错误．故选C．【分析】为了用电安全，家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．2．如图所示的四种现象中，符合安全用电原则的是（）A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解：A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换灯泡时先断开开关，A不符合安全用电原则；B、电线绝缘层破损后，防止引发触电事故，B不符合安全用电原则；C、用湿布擦拭正在发光的电灯，湿布导电容易使人触电，C不符合安全用电原则；D、用绝缘棒挑开通电的裸导线，避免发生触电事故，D符合安全用电原则。

故答案为：D。

【分析】安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.3．下列几种情况符合安全用电原则的是（）A. 绝缘层破损的导线，仍然可以继续使用B. 不用湿抹布擦拭正在工作的家用电器C. 高压输电线只要不接触，就不会发生触电事故D. 为了节省空间，可以将多个大功率用电器接在同一个插排上【答案】B【解析】【解答】解：A、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用．A不符合题意；B、水属于电的良导体，用湿抹布擦拭正在工作的家用电器，容易引起触电事故，B符合题意；C、安全用电原则：不接触低压带电体，不靠近高压带电体，因此高压输电线不接触也有可能触电，C不符合题意；D、同一插排上使用的电器总功率过大，会使电路中电流过大，造成保险丝熔断，D不符合题意．故答案为：B．【分析】湿抹布易导电，容易使人体触电，不安全.4．家庭电路中的空气开关跳闸了，以下原因中不可能的是（）A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大，超过承受的最大电流，电流大的具体情况有短路会总功率过大，ABD不符合题意，C符合题意。

初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、图2所示的实例中，符合安全用电要求的是2、某家庭电路的部分组成如图所示，下列说法正确的是( )A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路3、随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是（）A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只需换上足够粗的保险丝即可4、家庭电路中，下列哪种情况会使熔丝熔断（）A．停电B．关闭空调C．电路发生短路D．打开冰箱门5、如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于灯泡被短路B．甲图是由于灯泡被断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总电阻太小，功率太小6、"庆教师节文艺会演"时，物理组的老师给大家表演了一个"不怕电"的节目。

首先姚老师将一标有"PZ220-100"的灯泡接到两导线头M、N之间，灯泡正常发光。

随后将灯泡取下，姚老师站到干燥的木凳上后，左右手分别抓住M、N两导线头（如图）。

刘老师用测电笔分别测试M、N及姚老师的皮肤，发现测电笔的氖管都发光，而姚老师却谈笑自如。

对以上现象的解释，你认为正确的是（）A．姚老师有特异功能，确实不怕电B．姚老师的双手戴着绝缘手套C．在人、灯替换之时，申老师将零线断开了D．在人、灯替换之时，申老师将火线断开了7、如图所示的实例中，符合安全用电要求的是()8、某家庭电路的组成如图10所示，下列说法正确的是【】A．控制灯泡的开关不可以接在零线上B．图中的四个插座中有三个是并联的C．有金属外壳的家用电器必须使用三孔插座，以确保安全D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路9、以下情况不会触电的是A．使用试电笔时，手指按住笔卡，用笔尖接触被测的导线，但手指绝对碰不到笔尖．B．在电线上晾衣服C．一只手接触火线，另一只手接触零线D．人站在地上，一只手接触火线，另一只手不接触零线10、如图描述的是生活中与"电"有关的现象，其中符合安全用电要求的是（）A．用测电笔检测插座是否有电B．用湿手按开关C．多个大功率用电器同时用一个插座D．在电线上晾晒衣服11、"注意安全，珍惜生命"是大家的共同心愿。

九年级物理生活用电题20 套( 带答案 ) 含分析一、生活用电选择题1．“安全用电，爱惜生命”是同学们应有的意识．某同学家的配电系统如下图，对于空气开关、电能表和漏电保护器的安装地点，以下说法中不正确的选项是（）A. 在①地点安装电能表C. 在③地点安装漏电保护器B在.②地点安装空气开关D在. ④地点安装漏电保护器【答案】C【分析】【解答】解：依据电路的构成可知，家庭电路的连结要依据进户线→电能表→ 总空气开关及漏电保护开关→用电器的安装次序；即在①地点安装电能表，在② 地点安装空气开关，在④ 地点安装漏电保护器，故ABD 正确；在③ 地点应安装空气开关，能够在电流过大时自动断开开关以保护电路安全，此处的火线不简单接触到，故不安装漏电保护器，故 C 错误．应选 C．【剖析】为了用电安全，家庭电路的构成，必定要注意进户线、电能表、总开关、保险丝的次序不可以颠倒．2．本来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.同时工作的用电器过多，致使干路电流过大，保险开关跳闸B.这个插座的火线和零线本来就相接触形成了短路C.插头与这个插座接触不良形成了断路D.插头插入这个插座时，致使火线和零线接触形成了短路【答案】 D【分析】【解答】解：A、手机充电器的功率很小，使用后不会致使干路中总电流过大、保险开关跳闸，故 A 错误．B、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，故 B 错误；C、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，故C 错误；D、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不实时断电会发生火灾，故 D 正确．应选 D．【剖析】内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．3．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立刻所有熄灭．原由可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】D【分析】【解答】解： A、若插座处短路，即应当还没有插台灯时，保险丝就烧断， A 不符合题意；B、若台灯的插头内短路，即应当插上插头后保险丝就烧断， B 不切合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即一直发光，但不会发生电源短路， C 不切合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立刻全都熄灭； D 切合题意；故答案为： D．【剖析】所有灯熄灭是跳闸了，原由是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路 .4．夜晚，小亮把台灯的插头刚插入插座时，家里本来正常工作的用电器忽然都停止了工作，发生这一现象的原由可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸【答案】 C【分析】【解答】所实用电器都停止工作，能够是断路或短路.台灯的插头刚插入插座，不会造成断路，再接入台灯也不会致使干路电流过大，保险开关跳闸.可能是插头插入这个插座时，火线和零线相接触形成了短路， C 切合题意 .故答案为： C.【剖析】家庭电路中电流过大的原由：短路或电路的总功率过大.一般状况，瞬时出现的跳闸现象属于短路造成电流过大.5．某家庭电路的部分状况如下图，以下说法正确的选项是（）A. 图中的两根进户线分别为火线和地线B. 零线在入户以前已经和大地相连C. 该电能表的标定电流为20A D当.电路中发生漏电时空气开关会起到保护作用【答案】 B【分析】【解答】解： A、进户线分为火线和零线，故 A 错误；B、零线在入户以前已经和大地相连，故 B 正确；C、电能表的标定电流为10A，额定最大电流为 20A，故 C 错误；D、假如站在地上的人不当心接触了火线，电流经过人体流入大地，漏电保护器会快速切断电流，对人身起到保护作用，故 D 错误．应选 B．【剖析】（ 1 ）进户线为火线和零线，为家庭电路供给220V 的电压；（ 2）零线在入户之前已经和大地相连；（3）电能表上的10A（ 20A），此中 10A 为标定电流，即平常同意通过电能表的最大电流为10A，而 20A为短时间内同意经过的最大电流；（4）带有漏电保护器的总开关拥有空气开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用．6．某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其余用电器也停止工作，经检查发现空气开关跳闸，其原由可能是（）A. 台灯灯座的两个接线柱相碰B. 进户线的火线与零线本来就相碰C. 台灯灯丝断了D. 台灯开关处短路【答案】A【分析】【解答】空气开关跳闸的原由是电流过大，详细是电路中短路或过载，因为是接入灯泡时跳闸，则原由是灯泡短路， A 切合题意。
