C D梦幻彩灯电子实习实验报告公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]实验报告课程名称电子实习实验名称 CD4060音乐梦幻灯实验类型学时系别专业年级班别开出学期学生姓名学号实验教师成绩年月日CD4060音乐梦幻灯一、实验目的1.通过本次课程设计使得自己对于CD4060梦幻灯的制作有一定的了解。

对于所涉及到的有关电路方面的知识有更多的了解和认识，从而提高自己对于所学知识的运用能力和加深对知识的掌握程度2.学会焊接电路板。

3.熟悉CD4060梦幻灯的设计与制作方法。

4.熟悉各电路部分的逻辑功能并掌握使用方法。

二、 CD4060音乐梦幻灯工作原理简介电路中,U2为一带振荡器的14级二分频计数器ＣＤ4060,Ｒ1、Ｒ2、Ｒ4、Ｃ4和U2-⑨、⑩、(11)脚内电路组成振荡器,振荡频率可由Ｒ4调节。

通电初始，定时时钟发生器首先经U2-12脚的电容清零复位，各输出级均为低电位。

随着振荡器振荡，输出端Q4-Q14以二进制形式递进输出，三组发光管也随输出端的高低电平变化而亮灭，当某端输出高电平时，对应组发光管灭，输出低电平时，对应组发光管亮。

Q1，Q2，Q3起驱动作用，D2，D3，D4起循环复位作用。

（Q5，Q6，Q7均为高电平时复位。

三、实验原理图四、元件清单五、电路工作原理PNP三极管在电路中作用由PNP三极管工作原理可知：当Ve>Vb>Vc导通且一般硅管Vbe﹦，锗管Vbe=当接通电源后，由CD4060音乐梦幻灯原理图可知，当Qx输入为低电平时﹕Ve=Vcc-Vrx-V发光二极管 (x=5~16)Vc=0Vb=Vcc-Vr4-V二极管其中发光二极管及二极管两端的电压可看作相等所以：VBE=VB-VE=VRX-VR4由于Rx《R4 Rx两端的电压小于R4两端的电压VBE<0，即VE>VB因为Vcc为电源电压，所以 VB>0,VE>0VE>VB>VC即当Qx输入为低电平时，三极管导通，发光二极管发光当Qx输入为高电平时VE=VCC-VRX-V发光二极管VB=VCCVB>VE此时三极管截止，发光二极管熄灭六、焊接基本操作步骤a.左手拿焊锡丝右手拿电烙铁.b.把电烙铁以45度左右夹角与焊盘接触加热焊盘。

小彩灯实训报告总结一、前言近年来，随着物联网和智能家居的快速发展，家居灯具领域也得到了极大的改进与创新。

其中，小彩灯作为一种小巧精致的装饰品，以其多彩的灯光将生活空间打造得更加温馨舒适。

本报告旨在总结小彩灯实训的过程以及所取得的成果，通过对项目的分析与总结，为今后的实践工作提供参考和借鉴。

二、实训内容本次小彩灯实训主要包括以下几个方面的内容：2.1 硬件搭建在实训过程中，首先进行了小彩灯的硬件搭建工作。

通过选择合适的电路板、LED 灯珠以及连接线等元件，搭建了一个基本的小彩灯电路。

该电路能够进行灯光的开关和颜色的变化。

同时，为了提高整体的美观度，还进行了外壳的设计和制作。

通过使用3D打印技术，制作出了一个小巧精致的外壳。

2.2 程序开发为了能够对小彩灯进行更加灵活多样的控制，我们开发了一套相应的软件程序。

通过编写代码，实现了小彩灯的远程控制、定时开关以及灯光效果的切换等功能。

同时，还通过与手机App的连接，实现了小彩灯的音乐同步功能，将音乐的节奏转化为灯光的闪烁效果。

2.3 实际应用在实训过程中，我们不仅仅局限于技术的研究与开发，还将小彩灯应用到了现实生活中。

通过对不同场景的灯光设计，营造了不同的氛围和情感体验。

如将小彩灯安装在书桌上，让其发出柔和的白光，增加工作或学习时的舒适感；或者将小彩灯放置在卧室，利用其多彩的灯光创造浪漫的氛围。

三、成果展示在实训中，我们取得了以下几方面的成果：3.1 硬件成果通过精心设计和制作，我们成功完成了小彩灯的硬件搭建工作。

该小彩灯不仅外观美观，而且性能稳定。

LED灯珠的亮度和颜色切换效果都得到了良好的控制。

3.2 软件成果通过编写代码，我们成功开发了一套程序，实现了小彩灯的远程控制、定时开关以及灯光效果的切换等功能。

这些功能的实现为小彩灯的应用提供了更多的可能性。

3.3 应用成果通过将小彩灯应用到实际生活中，我们成功创造了不同场景下的灯光效果。

这些美丽而独特的灯光，不仅增添了生活的乐趣，也提升了空间的品质。

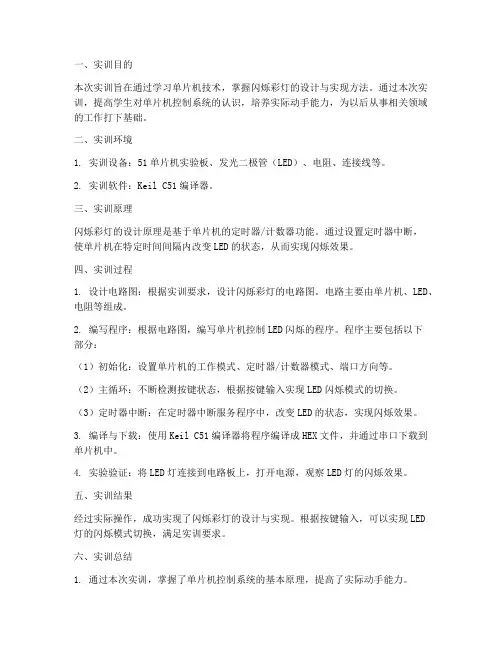

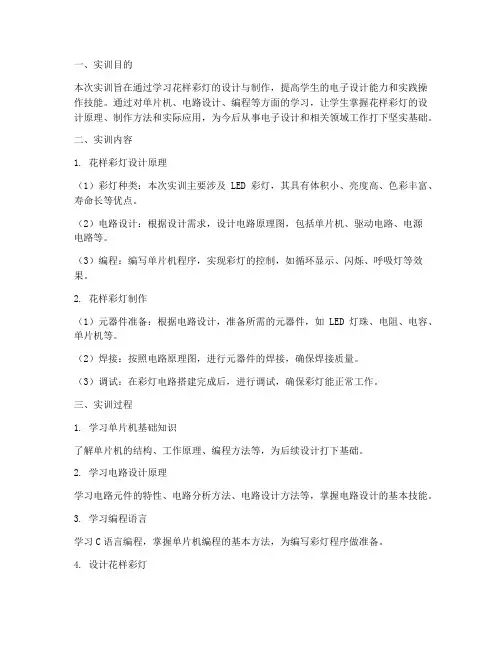

一、实训目的本次实训旨在通过学习单片机技术，掌握闪烁彩灯的设计与实现方法。

通过本次实训，提高学生对单片机控制系统的认识，培养实际动手能力，为以后从事相关领域的工作打下基础。

二、实训环境1. 实训设备：51单片机实验板、发光二极管（LED）、电阻、连接线等。

2. 实训软件：Keil C51编译器。

三、实训原理闪烁彩灯的设计原理是基于单片机的定时器/计数器功能。

通过设置定时器中断，使单片机在特定时间间隔内改变LED的状态，从而实现闪烁效果。

四、实训过程1. 设计电路图：根据实训要求，设计闪烁彩灯的电路图。

电路主要由单片机、LED、电阻等组成。

2. 编写程序：根据电路图，编写单片机控制LED闪烁的程序。

程序主要包括以下部分：（1）初始化：设置单片机的工作模式、定时器/计数器模式、端口方向等。

（2）主循环：不断检测按键状态，根据按键输入实现LED闪烁模式的切换。

（3）定时器中断：在定时器中断服务程序中，改变LED的状态，实现闪烁效果。

3. 编译与下载：使用Keil C51编译器将程序编译成HEX文件，并通过串口下载到单片机中。

4. 实验验证：将LED灯连接到电路板上，打开电源，观察LED灯的闪烁效果。

五、实训结果经过实际操作，成功实现了闪烁彩灯的设计与实现。

根据按键输入，可以实现LED灯的闪烁模式切换，满足实训要求。

六、实训总结1. 通过本次实训，掌握了单片机控制系统的基本原理，提高了实际动手能力。

2. 学习了LED灯闪烁效果的实现方法，了解了定时器/计数器在控制系统中的应用。

3. 了解了Keil C51编译器的使用方法，为以后进行单片机编程奠定了基础。

4. 在实训过程中，发现了自身存在的不足，如编程思路不够清晰、调试经验不足等。

在今后的学习中，将继续努力提高自己的编程能力和实践能力。

5. 本次实训使我深刻认识到理论与实践相结合的重要性，为以后从事相关领域的工作打下了基础。

总之，本次闪烁彩灯实训让我受益匪浅，不仅提高了我的专业技能，还培养了我的实践能力和团队合作精神。

制作循环彩灯实习报告制作循环彩灯实习报告制作循环彩灯实习报告循环彩灯摘要：设计一个循环彩灯控制电路，该电路实现了让八个彩灯循环闪烁的功能，并且循环闪烁的时间为1秒。

其中，闪烁时间由555定时器这样的时钟电路产生周期为1秒的脉冲所控制；彩灯的循环闪烁由十进制计数器接受定时器产生的脉冲所控制；彩灯显示功能由三线八线译码器实现，输出分配数据直接控制灯的闪烁。

用Multisim 10对设计电路进行仿真可得到八个发光二极管循环闪烁的结果。

关键词：循环彩灯；555定时器；计数器；译码器；发光二极管目录1.设计背景……………………………………………………………………21.1了解数字电路系统的定义及组成………………………………………21.2掌握时钟电路的作用及基本构成…………………………………………22.设计方案……………………………………………………………………22.1任务分析……………………………………………………………………22.2方案论证……………………………………………………………………33.方案实施…………………………………………………………………33.1原理图设计…………………………………………………………………33.2电路仿真……………………………………………………………………73.3PCB制作...........................................................................84.结果与结论...........................................................................85.收获与致谢........................................................................96.参考文献..............................................................................97.附件 (97).1电路原理图………………………………………………………………107.2 PCB布线图………………………………………………………………117.3元器件清单……………………………………………………………111. 设计背景1.1 了解数字电路系统的定义及组成用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。

小彩灯实训报告一、实训背景在本次实训中，我们将学习如何制作一个小彩灯项目。

小彩灯是一种简单而有趣的电子装置，通过使用LED灯和微控制器，可以实现不同颜色和灯光效果的展示。

本次实训旨在帮助学员熟悉使用电子元件和编程语言来制作一个工作正常的小彩灯。

二、实训目标1. 了解小彩灯的工作原理和基本组成。

2. 学习如何连接电路和组装所需的硬件部件。

3. 学习编写代码来控制小彩灯的灯光效果。

4. 了解常见的灯光控制方法和技术。

三、实训步骤1. 硬件准备购买所需的材料：LED灯、面包板、电阻、导线、微控制器等。

接线：按照电路图连接各个硬件组件，确保电路没有问题。

2. 软件配置安装开发环境：选择合适的编程平台，如Arduino IDE。

配置开发板：选择正确的开发板类型和串口。

3. 编写代码学习基本语法：了解编程语言的基本语法和数据类型。

控制LED灯：编写代码控制LED灯的亮灭和颜色。

4. 调试和测试上传代码：将编写好的代码上传到开发板中。

测试功能：确认小彩灯能够按照代码预期的方式工作。

四、实验结果经过实训，我们成功制作了一个小彩灯项目。

我们能够通过编写代码来控制LED灯的亮灭和颜色，并且在实验过程中没有遇到明显的问题。

小彩灯能够正常工作并展示出我们预期的灯光效果。

五、实训总结通过这次实训，我们对小彩灯的原理和制作过程有了更深入的了解。

我们学会了安装开发环境、搭建电路、编写代码以及调试测试的方法。

这对我们理解和应用电子元件和编程技术都是一次很好的实践。

六、实训心得在实训过程中，我们遇到了一些挑战，比如电路连接出错、代码编写错误等。

但通过团队的合作和老师的指导，我们成功地解决了这些问题。

这次实训让我们更深入地了解了电子技术，也提升了我们的动手能力和解决问题的能力。

《数字逻辑电路》彩灯控制电路实训报告1 整机设计1.1 设计要求1.1.1设计任务利用所学的数字逻辑电路的相关理论知识设计并制作一个彩灯控制电路。

1.1.2性能指标要求1. 具有控制彩灯右移、左移、全亮及全灭等功能；2. 彩灯移动至少有 4 种速度；3. 可以实现循环左、右移；4. 彩灯的布图形状随意。

1.2 整机实现的基本原理及框图1.2.1基本原理彩灯控制电路利用移位寄存器（SN74LS194N）、定时器（NE555）和控制逻辑电路等元件相互配合，通过控制移位寄存器的状态和定时器的脉冲信号，实现彩灯的亮灭和移动效果。

1.2.2总体框图2 各功能电路实现原理及电路设计1. 脉冲产生电路使用NE555定时器芯片，NE555工作在脉冲发生器模式下，产生可调节频率的方波脉冲信号。

通过调节电阻和电容值，可以调节脉冲的周期。

2. 移位寄存器电路使用74LS194N移位寄存器芯片，它可以存储和移动数据。

在这里，我们将其配置为移动模式，用于控制彩灯的移动和亮灭。

3 制作与调试过程用 Altium Designer 软件画出电路原理图和 PCB 图；根据提供的电路设计图和所需元件清单，准备好所需的电子元件和工具；将元件按照电路设计图的连接方式焊接在电路板上。

确保焊接的连接正确并且没有短路；仔细检查电路的连接，确保所有元件都正确连接，并且没有接触不良或短路现象；将电路连接到电源上，确保电源的电压和电流符合元件的额定值，并确保极性正确。

逐步测试电路的各个功能模块，首先测试脉冲产生电路，确保它能够产生可调节周期的脉冲信号；然后测试移位寄存器电路，确保它能够正确存储和移动数据。

4 电路测试4.1 测试仪器与设备示波器；信号发生器；万用表。

4.2 功能测试使用开关，测试彩灯控制电路对按键的响应，观察LED指示灯的状态。

5 实训结论本次实训中，我们设计了一个彩灯控制电路，包括脉冲产生电路和移位寄存器电路。

通过功能测试，我得出了以下结论：1. 彩灯控制电路可调周期的脉冲产生电路，使用NE555定时器芯片实现。

彩灯控制课程设计一、课程目标知识目标：1. 学生能理解彩灯控制的基本电路原理，掌握电路元件的功能和连接方式。

2. 学生能描述彩灯控制中的串并联电路特点，了解不同电路对彩灯亮度及闪烁频率的影响。

3. 学生能运用所学的电学知识，分析并设计简单的彩灯控制电路。

技能目标：1. 学生能够独立操作电路元件，正确搭建彩灯控制电路。

2. 学生能够运用编程软件或控制模块，实现对彩灯亮灭、亮度及闪烁频率的控制。

3. 学生能够通过实践操作，解决彩灯控制过程中遇到的问题，提高问题解决能力。

情感态度价值观目标：1. 学生通过彩灯控制课程，培养对电子技术的兴趣，激发创新意识和探索精神。

2. 学生在团队合作中，学会沟通与协作，增强团队意识和责任感。

3. 学生能够关注彩灯控制技术在生活中的应用，认识到科技对生活的改变，培养环保节能意识。

本课程针对中学生设计，结合学生好奇心强、动手能力逐渐增强的特点，注重实践与理论相结合。

通过本课程的学习，旨在提高学生的电学知识水平，锻炼动手实践能力，培养学生的创新思维和团队协作能力，使学生在轻松愉快的氛围中掌握彩灯控制技术。

二、教学内容本课程依据课程目标，结合教材相关章节，组织以下教学内容：1. 彩灯控制基础：介绍电路原理、电路元件（如电阻、电容、二极管等）的功能及使用方法，分析串并联电路特点，使学生掌握彩灯控制的基本知识。

- 教材章节：第二章“电路的组成与原理”，第三章“串并联电路”。

2. 彩灯控制电路设计：学习彩灯控制电路的搭建方法，分析不同电路对彩灯亮度及闪烁频率的影响，培养学生的设计能力和问题解决能力。

- 教材章节：第四章“电路设计与搭建”。

3. 编程控制彩灯：运用编程软件或控制模块（如Arduino），实现彩灯的亮灭、亮度及闪烁频率的控制。

- 教材章节：第五章“编程控制基础”，第六章“彩灯控制实例”。

4. 实践操作：分组进行彩灯控制电路的搭建与编程，通过实践操作，巩固所学知识，提高学生的动手能力。

目录一、彩灯控制电路图原理分析 (2)二、循环彩灯控制电路Multisim的仿真 (2)三、循环彩灯控制电路Protel99SE的PCB及3D设计 (2)四、PCB板的制作 (5)五、元件的检测 (5)六、元件清单表 (7)一、彩灯控制电路图原理分析电路控制是通过三极管，有极性电容，电阻来控制发光二极管来实现的。

其中电路图通过R1，R2和V1来控制发光二极管D1。

电容C2，R3和V2来控制发光二极管D2，电容C3，R5，R6和三极管V3来控制发光二极管D3。

打开电源三个发光二级管全亮，同时我们可以在每一个发光二极管上并联一或几个二极管，随着二极管个数增加电路图的电压也要随之增大。

否则二极管不会全亮。

电路原理图如下：二、循环彩灯控制电路Multisim的仿真1、打开仿真软件multisim2、在出现的编辑区域内放置元件3、放置完元件后，连线并放置节点4、开始仿真，记录仿真结果5、保存文件三、循环彩灯控制电路Protel99SE的PCB及3D设计制作循环彩灯的PCB我们首先应该在Protel99SE里面建立一个原理图的文件，然后将文件打开，将我们的循环彩灯的原理图画在原理图文件夹里面，将其元件的编号和其封装正确的填写在元件属性栏里面。

然后将我们所画的原理图进行电气规则检查（有错误的话将原理图进行修正，并在电气规则检查都正确为止）。

没有错误然后再创建原理图的网络表创建。

并检测网络表中是否有元件的封装缺少（发现缺少我们饭后原理图进行添加）。

网络表无误我们将原理图保存并退出原理图的编辑文件。

我们将原理图绘制好了以后，然后在文件菜单建立一个PCB文件。

由于我们所用的元件不多，所以我选择做单面板。

进入文件点击菜单栏的设计中的选项将点开界面中的Toplay 前的“√”去掉。

然后分别在Otlayer和Bttom Slder面上规划好PCB的大小，然后加载网络表将我们之前做好的网络表加载上去。

检查无误之后Execute。

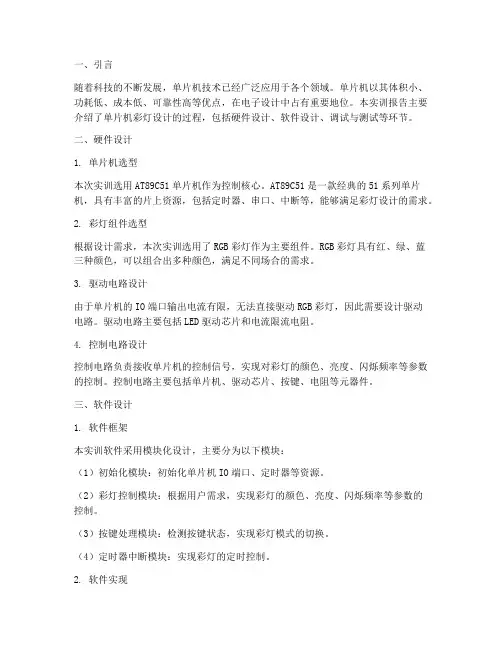

一、引言随着科技的不断发展，单片机技术已经广泛应用于各个领域。

单片机以其体积小、功耗低、成本低、可靠性高等优点，在电子设计中占有重要地位。

本实训报告主要介绍了单片机彩灯设计的过程，包括硬件设计、软件设计、调试与测试等环节。

二、硬件设计1. 单片机选型本次实训选用AT89C51单片机作为控制核心。

AT89C51是一款经典的51系列单片机，具有丰富的片上资源，包括定时器、串口、中断等，能够满足彩灯设计的需求。

2. 彩灯组件选型根据设计需求，本次实训选用了RGB彩灯作为主要组件。

RGB彩灯具有红、绿、蓝三种颜色，可以组合出多种颜色，满足不同场合的需求。

3. 驱动电路设计由于单片机的IO端口输出电流有限，无法直接驱动RGB彩灯，因此需要设计驱动电路。

驱动电路主要包括LED驱动芯片和电流限流电阻。

4. 控制电路设计控制电路负责接收单片机的控制信号，实现对彩灯的颜色、亮度、闪烁频率等参数的控制。

控制电路主要包括单片机、驱动芯片、按键、电阻等元器件。

三、软件设计1. 软件框架本实训软件采用模块化设计，主要分为以下模块：（1）初始化模块：初始化单片机IO端口、定时器等资源。

（2）彩灯控制模块：根据用户需求，实现彩灯的颜色、亮度、闪烁频率等参数的控制。

（3）按键处理模块：检测按键状态，实现彩灯模式的切换。

（4）定时器中断模块：实现彩灯的定时控制。

2. 软件实现（1）初始化模块初始化模块主要负责设置单片机IO端口为输出模式，初始化定时器等资源。

具体代码如下：```void Init(){P1 = 0xFF; // 设置P1端口为输出模式TMOD = 0x01; // 设置定时器模式TH0 = 0xFC; // 设置定时器初值TL0 = 0x18;ET0 = 1; // 开启定时器0中断EA = 1; // 开启全局中断}```（2）彩灯控制模块彩灯控制模块根据用户需求，实现彩灯的颜色、亮度、闪烁频率等参数的控制。
