plc实验报告

PLC实验报告基础指令实验一、实验目的本次 PLC 基础指令实验的主要目的是熟悉 PLC 的基本指令，掌握其编程方法和应用技巧，通过实际操作加深对 PLC 控制系统的理解，并提高解决实际问题的能力。

二、实验设备1、 PLC 实验台，型号为_____。

2、编程软件，版本为_____。

3、连接导线若干。

4、实验指导书。

三、实验内容（一）位逻辑指令实验1、常开触点和常闭触点指令编写一个简单的程序，实现当输入信号 I00 为 ON 时，输出信号Q00 为 ON。

当输入信号 I01 为 OFF 时，输出信号 Q01 为 ON。

2、取反指令设计一个程序，使得输入信号 I02 为 ON 时，经过取反指令，输出信号 Q02 为 OFF；输入信号 I02 为 OFF 时，输出信号 Q02 为 ON。

3、置位和复位指令编写程序，当输入信号 I03 产生一个上升沿时，使用置位指令将输出信号 Q03 置位为 ON，并保持。

当输入信号 I04 产生一个上升沿时，使用复位指令将输出信号 Q03 复位为 OFF。

（二）定时器指令实验1、接通延时定时器构建一个程序，当输入信号 I05 为 ON 时，接通延时定时器 TON 开始计时，设定时间为 5 秒。

5 秒后，输出信号 Q04 为 ON。

2、断开延时定时器设计程序，当输入信号 I06 由 ON 变为 OFF 时，断开延时定时器TOF 开始计时，设定时间为 3 秒。

3 秒内，如果输入信号 I06 重新变为ON，则定时器复位。

3 秒后，输出信号 Q05 为 OFF。

（三）计数器指令实验1、增计数器编写程序，当输入信号 I07 产生一个上升沿时，增计数器 CTU 的计数值加 1。

当计数值达到预设值 10 时，输出信号 Q06 为 ON。

2、减计数器构建一个程序，当输入信号 I10 产生一个上升沿时，减计数器 CTD 的计数值减 1。

当计数值减为 0 时，输出信号 Q07 为 ON。

PLC实验报告一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和编程方法，通过实际操作和程序编写，掌握 PLC 在工业控制中的应用，提高对自动化控制系统的理解和实践能力。

二、实验设备本次实验所使用的设备包括：1、 PLC 实验箱，型号为_____，包含 PLC 主机、输入输出模块、电源模块等。

2、编程电缆，用于将计算机与 PLC 主机连接，实现程序的下载和上传。

3、计算机，安装有 PLC 编程软件，版本为_____。

4、实验导线若干，用于连接输入输出设备。

三、实验内容（一）PLC 的基本认识首先，了解 PLC 的硬件结构，包括 CPU 模块、输入模块、输出模块、通信模块等。

熟悉 PLC 各部分的功能和作用，以及它们之间的连接方式。

（二）PLC 编程软件的使用学习使用 PLC 编程软件，掌握软件的界面布局、菜单功能、编程指令等。

通过编程软件编写简单的PLC 程序，并进行编译、下载和调试。

（三）交通灯控制系统的设计与实现1、控制要求设计一个十字路口交通灯控制系统，要求东西方向和南北方向的交通灯按照一定的时间顺序交替点亮。

具体控制要求如下：（1）东西方向绿灯亮 30 秒，然后黄灯亮 5 秒，红灯亮 35 秒。

（2）南北方向红灯亮 35 秒，然后绿灯亮 30 秒，黄灯亮 5 秒。

（3）在绿灯和红灯切换时，黄灯闪烁 5 秒。

2、 I/O 分配根据控制要求，对 PLC 的输入输出点进行分配。

例如，东西方向绿灯连接到 PLC 的输出点 Y0，东西方向黄灯连接到输出点 Y1，东西方向红灯连接到输出点 Y2，南北方向的交通灯同理。

3、程序编写使用 PLC 编程软件编写交通灯控制程序。

可以采用梯形图、指令表等编程语言。

以下是一个简单的梯形图程序示例：｀｀｀LD X0 ；启动按钮SET S0 ；初始化状态STL S0 ；状态 0OUT Y0 ；东西绿灯亮OUT Y3 ；南北红灯亮LD T0 ；30 秒定时器SET S1 ；切换到状态 1 STL S1 ；状态 1OUT Y1 ；东西黄灯亮OUT Y3 ；南北红灯亮LD T1 ；5 秒定时器SET S2 ；切换到状态 2 STL S2 ；状态 2OUT Y2 ；东西红灯亮OUT Y4 ；南北绿灯亮LD T2 ；30 秒定时器SET S3 ；切换到状态 3 STL S3 ；状态 3OUT Y2 ；东西红灯亮OUT Y5 ；南北黄灯亮LD T3 ；5 秒定时器SET S0 ；切换回状态 0｀｀｀4、程序调试将编写好的程序下载到 PLC 主机中，通过观察交通灯的实际运行情况，对程序进行调试和修改，确保交通灯控制系统能够按照要求正常工作。

实验一混料罐实验一、I/O分配表二、程序流程图四、实验结论与心得体会实验结论：进入PLC程序前线打开进料泵1，接着低液位报警出料泵关，进料泵开，原料开始进入。

然后，中液位报警进料泵1关，进料泵2开。

最后高液位报警进料泵2关，混料崩开。

3秒后，关混料泵，出料泵开。

程序结束。

心得体会:由于是第一个实验，所以操作不是很熟练。

实验过程中也出现了一些问题，比如接线没接好之类的。

这也让我明白了，即使是程序正确，在实际操作中也需要仔细认真，有耐心的调试才能把实验完成。

实验二计件实验一、I/O分配表二、程序流程图四、实验结论与心得体会实验结论：按下P07后实验启动，接到KS2的信号候，转盘启动并且开始计数。

计数到10后，转盘停止，启动传送带2，计数器清零。

当传送带2转动一圈，再次接到KS2包装箱空心好，如此循环。

心得体会：在第一次实验的基础上，操作明显熟练了。

实验三红绿灯控制实验一、I/O分配表二、程序流程图1、基本要求2、提高部分三、程序1、基本要求2、提高部分四、实验结论与心得体会实验结论：1、基本要求是所编程序满足红红1秒红绿5秒红黄1秒红红1秒红绿5秒黄红1秒。

2、每个方向绿灯亮5秒后均需闪烁3次（亮0.5秒，灭0.5秒）再切换到黄灯。

1秒 5秒 3秒红红红绿 红、绿闪（3次） 红黄1秒 1秒 3秒 5秒 1秒 黄红 绿闪（3次）、红 绿红 红红心得体会：这个实验的提高部分明显比较难，经过自己努力和同学的交流，在经历了失败和错误的操作后，终于将实验完成。

在不断的探讨中也让我对实验仪器，控制和操作有了更进一步的熟悉。

实验四 传输实验一、I/O 分配表三、程序 四、实验结论与心得体会实验结论：按下启动键P01后，给出了YS1的信号，检测各个工位，工位1时，停1，传送带启动;工位2时，停1秒，传秒送带启动;工位3时，停1秒，传送带启动。

心得体会：在实验过程中出现有信号灯YSS1和YSS2都不亮的情况，以为是实验程序的错误，经过仔细的检查，才发现是接线的问题。

plc的认识实验的实验报告PLC的认识实验报告简介本文将对PLC的认识实验进行详细描述，包括实验目的、实验步骤以及实验结果的分析和讨论。

实验目的•了解PLC的基本工作原理•掌握PLC的编程方法•学习使用PLC进行信号输入与输出控制实验步骤1. 准备工作•确保实验所需的PLC设备齐全并正常工作•搭建相应的电路连接2. PLC编程•使用所提供的编程软件创建一个新项目•设定输入和输出端口•编写逻辑程序，实现对输入信号的响应和对输出信号的控制1.配置输入信号：根据实验要求，将所需的输入信号连接到PLC输入端口。

2.载入程序：将编写好的PLC程序加载到PLC设备中。

3.运行程序：启动PLC设备，观察程序的运行情况。

4. 数据分析与结果•实验中观察并记录下PLC的输入信号和输出信号的状态•对实验结果进行分析和解读实验结果分析与讨论根据实验的观察和记录，我们可以得出以下结论： - PLC成功响应了输入信号，并根据编程逻辑正确控制输出信号。

- PLC的实时性较高，能够快速响应输入信号并作出相应的输出。

总结通过本次PLC的认识实验，我们增加了对PLC的理解和应用能力。

PLC作为一种重要的自动化控制装置，在工业领域有着广泛的应用。

熟练掌握PLC的编程方法，对于实现自动化控制系统具有重要意义。

注意：本报告仅为示例，并不完整，实际报告需要根据具体实验内容进行补充和修改。

以下是本次实验中观察到的数据：•输入信号1：高电平•输入信号2：低电平•输出信号1：高电平•输出信号2：低电平结果分析与讨论根据观察到的数据，我们可以分析以下几点：1.输入信号与输出信号的关系：根据实验结果，我们可以看出输入信号1与输出信号1之间存在正相关关系，即当输入信号1为高电平时，输出信号1也为高电平。

而输入信号2与输出信号2之间存在负相关关系，即当输入信号2为低电平时，输出信号2为低电平。

这说明我们在PLC的编程中成功实现了对输入信号的响应和对输出信号的控制。

plc实验报告PLC实验报告。

本次实验的目的是通过对PLC（可编程逻辑控制器）的学习和实践，掌握PLC 的基本原理和应用技能。

在实验中，我们将学习PLC的硬件组成和工作原理，以及PLC的编程和调试方法，最终完成一个简单的控制系统实验。

首先，我们需要了解PLC的基本组成。

PLC主要由中央处理器、输入/输出模块、通信模块和电源模块等组成。

中央处理器是PLC的核心部件，负责控制整个系统的运行；输入/输出模块用于接收外部信号输入和控制外部设备输出；通信模块用于与上位机或其他设备进行通信；电源模块提供稳定的电源供电。

了解这些组成部分对于理解PLC的工作原理和实际应用至关重要。

其次，我们需要学习PLC的编程方法。

PLC的编程语言有多种，包括梯形图、指令表、功能块图等。

在本次实验中，我们将以梯形图为例进行学习。

梯形图是一种直观、易于理解的图形化编程语言，通过拖拽元件、连接线路的方式进行编程。

在实验中，我们将学习梯形图的基本语法和逻辑，并通过实际操作完成一个简单的逻辑控制程序。

最后，我们将学习PLC的调试方法。

在实际应用中，PLC的调试是至关重要的一步。

通过调试，我们可以验证程序的正确性，排除故障并进行优化。

在实验中，我们将学习PLC的在线调试和离线仿真调试方法，掌握PLC程序的调试技巧和注意事项。

通过本次实验，我们将对PLC有一个全面的了解，并掌握PLC的基本原理、编程方法和调试技巧。

这对于今后在工程领域的应用和研究具有重要的意义。

希望通过本次实验，能够提高我们对PLC的理解和应用能力，为未来的工作打下坚实的基础。

总结，通过本次实验，我们对PLC的基本原理和应用技能有了更深入的了解。

通过学习PLC的硬件组成、编程方法和调试技巧，我们掌握了PLC的工作原理和实际应用技能。

这将对我们未来在工程领域的应用和研究提供有力支持，也为我们的专业发展打下了坚实的基础。

希望通过不断的实践和学习，我们能够在PLC领域有更深入的认识和应用，为工程技术的发展做出更大的贡献。

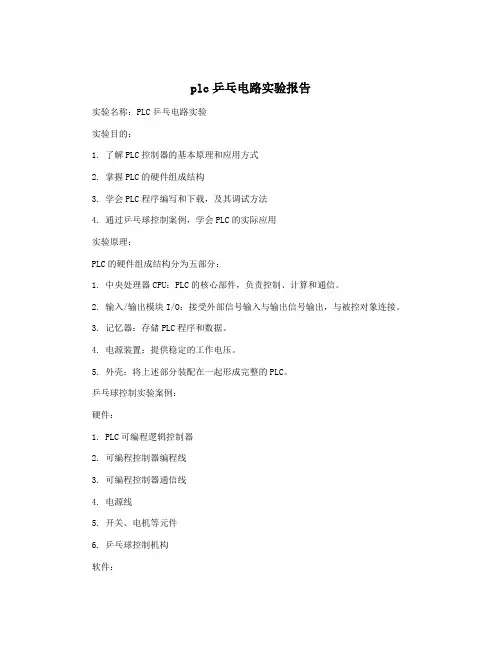

plc乒乓电路实验报告实验名称：PLC乒乓电路实验实验目的：1. 了解PLC控制器的基本原理和应用方式2. 掌握PLC的硬件组成结构3. 学会PLC程序编写和下载，及其调试方法4. 通过乒乓球控制案例，学会PLC的实际应用实验原理：PLC的硬件组成结构分为五部分：1. 中央处理器CPU：PLC的核心部件，负责控制、计算和通信。

2. 输入/输出模块I/O：接受外部信号输入与输出信号输出，与被控对象连接。

3. 记忆器：存储PLC程序和数据。

4. 电源装置：提供稳定的工作电压。

5. 外壳：将上述部分装配在一起形成完整的PLC。

乒乓球控制实验案例：硬件：1. PLC可编程逻辑控制器2. 可编程控制器编程线3. 可编程控制器通信线4. 电源线5. 开关、电机等元件6. 乒乓球控制机构软件：1. PLC编程软件2. 仿真软件实验流程：1. 硬件组装：按照实验要求将硬件组合连接。

2. 编写程序：编写PLC程序，以操纵控制机构模拟乒乓球控制运动。

3. 下载程序：将编写好的程序通过编程线下载到PLC中。

4. 调试程序：通过仿真软件模拟实验过程，完成程序的调试。

5. 实验验证：运行实验，验证PLC程序的正确性和应用价值。

实验结果：通过本次实验，我们成功了解了PLC的基本原理、硬件组成结构和应用方式，熟练掌握了PLC程序编写和下载的方法和调试技巧，并通过乒乓球控制实验案例，深入掌握了PLC的实际应用。

结论：PLC控制器是一种现代化、全自动化的物理装置，具有可编程、多功能、集成化和可靠性高等特点，是现代工业控制领域的主力军之一。

在实际应用中，PLC可根据需要进行编程，控制机构模拟各种复杂的运动状态，如乒乓球控制。

PLC控制器的操作灵活，具有自动、半自动和手动控制等多种工作模式，具备广泛的应用前景。

PLC控制器的应用越来越广泛，在各种行业的自动化设备中已经占据了重要地位。

在加工制造行业中，PLC控制器主要应用于各种生产线的控制和自动化设备的精密控制，如机器人控制，焊接机控制，流水线控制等。

plc实验报告总结近年来，工业自动化技术飞速发展，PLC（可编程控制器）也成为现代化生产领域不可或缺的设备之一。

在学习PLC时，我们进行了一系列实验，以下是本人对PLC实验的总结。

实验一：PLC硬件配置在这个实验中，我们学会了PLC的硬件配置和连接步骤。

我们用编程器连接PLC并将程序下载到PLC中。

这个实验直观地介绍了PLC的硬件构成和基本配置方法。

实验二：PLC基础操作这个实验教给我们PLC的基础操作，如如何创建程序，如何将输入/输出模块配置到PLC中，并编写程序将输入信号转换为输出信号。

这个实验让我们了解了PLC的基本功能和使用方法。

实验三：PLC计数器和定时器在这个实验中，我们学会了如何编程使用PLC的计数器和定时器。

我们能够利用计数器和定时器来控制输出电路和操作电机。

这个实验让我们明白了如何利用PLC控制多个输出和设备。

实验四：PLC组态软件和模拟仿真本次实验是在模拟环境中使用PLC。

我们用Simatic S7组态软件将我们的PLC机器仿真，观察程序的运作情况。

这个实验允许我们将PLC程序提前测试并进行模拟。

实验五：PLC通信在这个实验中，我们使用S7协议进行PLC通信。

我们了解了基本的通信协议，如何建立连接，如何在不同硬件设备之间传输数据。

这个实验展示了现实世界中PLC通信的应用。

PLC的应用范围非常广泛, 包括制造业，交通运输，电力建设等。

在现代制造设备中，几乎所有的电子控制系统都与PLC有关。

PLC逐渐取代了真空管、继电器和计时器等设备，成为可编程控制系统的主要顶替者之一。

总之，通过PLC的实践经验，我了解到PLC对于自动化控制是非常重要的。

它可以高效地控制机器人、传送带等设备，并且具有可编程、可靠、操作简便等优点。

PLC不仅提高了设备的生产效率和质量，而且缩短了制造周期，节省了成本。

我相信，在未来几年内，PLC将在更广泛的自动化控制领域发挥更为广泛和重要的作用。

可编程序控制器及应用
实验报告
学院机电工程学院
专业机械设计及其自动化
班级机械092
学号
姓名江
可编程序控制器及应用课程建设组编制
《可编程序控制器及应用》实验报告一
实验名称：PLC基本指令实验开课实验室：PLC实验室
可编程序控制器及应用》实验报告二
实验名称：PLC高级指令实验开课实验室：PLC实验室
程序（梯形图）
6．实验调试过程和运行现象
实验运行现象当按下XO时在D10中输入1 按下X12，X13时在D20中输入32，通过SMOV指令后D10中的个位和D20中的十位百位结合成321输入到D30中，从上图中可以看出。

《可编程序控制器及应用》实验报告三
实验名称：数码显示控制实验开课实验室：PLC实验室
实验原理
先将K1 X0 的BCD码输入到寄存器D0中，通过触点0~9比较分别有MO~M9十种状态，最后通过显示通过YO~Y6七个LD灯分别显示有哪几种状态为1。

程序（梯形图）
《可编程序控制器及应用》实验报告四
实验名称：四节传送带控制实验开课实验室：PLC实验室。

系列可编程控制模拟实验台之四节传送带控制模拟模块。

型可编程序控制器。

．实验调试过程和运行现象
《可编程序控制器及应用》实验报告五
实验名称：天塔之光控制实验开课实验室：PLC实验室
系列可编程控制模拟实验台之天塔之光控制模拟模块。

型可编程序控制器。

X0 开启按钮SB1 输出Y1 灯L1 LED
《可编程序控制器及应用》实验报告六
实验名称：红绿灯控制实验开课实验室：PLC实验室
程序（梯形图）
．实验调试过程和运行现象。

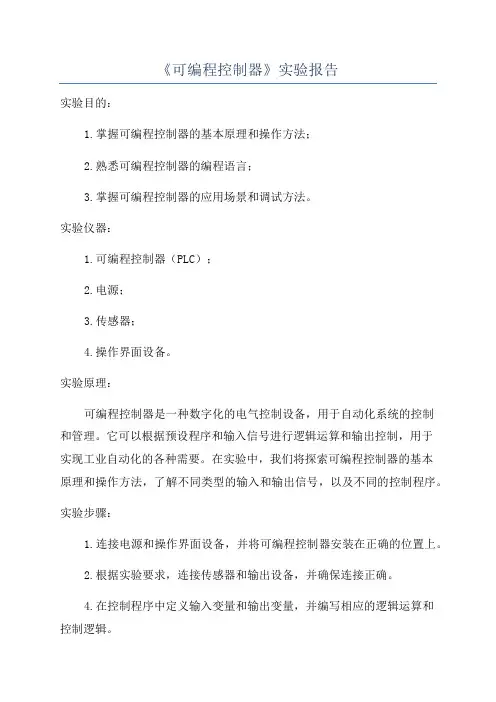

《可编程控制器》实验报告实验目的：1.掌握可编程控制器的基本原理和操作方法；2.熟悉可编程控制器的编程语言；3.掌握可编程控制器的应用场景和调试方法。

实验仪器：1.可编程控制器（PLC）；2.电源；3.传感器；4.操作界面设备。

实验原理：可编程控制器是一种数字化的电气控制设备，用于自动化系统的控制和管理。

它可以根据预设程序和输入信号进行逻辑运算和输出控制，用于实现工业自动化的各种需要。

在实验中，我们将探索可编程控制器的基本原理和操作方法，了解不同类型的输入和输出信号，以及不同的控制程序。

实验步骤：1.连接电源和操作界面设备，并将可编程控制器安装在正确的位置上。

2.根据实验要求，连接传感器和输出设备，并确保连接正确。

4.在控制程序中定义输入变量和输出变量，并编写相应的逻辑运算和控制逻辑。

5.运行程序，并观察输入信号的变化和输出设备的反应。

6.调试程序，确保程序的逻辑正确，输入信号和输出设备的连接正确。

7.根据实验要求，对控制程序进行修改和优化，改变输入信号和输出设备的组合和设置。

8.重复步骤5-7，直到达到预定的实验结果。

实验结果：在本次实验中，我们成功地使用可编程控制器实现了一个简单的自动控制系统。

我们定义了一个输入变量，通过传感器探测物体的位置，并根据输入信号的变化控制一个输出设备。

通过编写逻辑运算和控制逻辑，我们实现了当感应器探测到物体时，输出设备发出信号。

实验过程中，我们调试了程序，并确保程序的逻辑正确，并且输入信号和输出设备的连接正确，以保证系统能够正常工作。

通过不断地修改优化程序和改变输入信号和输出设备的组合和设置，我们最终达到了预期的实验结果，并成功实现了一个能够自动识别和处理输入信号的控制系统。

实验总结：通过本次实验，我们深入了解了可编程控制器的基本原理和操作方法，并掌握了可编程控制器的编程语言。

同时，我们还通过实际操作和调试，掌握了可编程控制器的应用场景和调试方法。

可编程控制器作为一种重要的自动化控制设备，具有广泛的应用前景。

（整理）PLC实验报告.PLC实验报告第三章：实验任务书§3-1 基本实验实验⼀: 基本逻辑指令实验⼀、实验⽬的: 掌握可编程序控制器的操作⽅法,熟悉基本指令以及实验设备的使⽤⽅法。

⼆、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下⾯给出的控制要求编写梯形图程序, 输⼊到可编程序控制器中运⾏,根据运⾏情况进⾏调试、修改程序,直到通过为⽌。

1.⾛廊灯两地控制I/O分配:0（01000）⾛廊灯声光显⽰区2.⾛廊灯三地控制I/O分配:0（01000）⾛廊灯声光显⽰区3.圆盘正反转控制1 电机反转旋转区反转端⼦4.⼩车直线⾏驶正反向⾃动往返控制实验⼆: 计时器指令实验实验⽬的: 熟悉计时器指令以及实验设备的使⽤⽅法。

实验设备: 略。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.通电延时控制输⼊ 0 ON OFF输出 0 ONOFF2.断电延时控制输⼊ 0 ONOFF输出 0 ONOFF3.通电断电延时控制输⼊0 ONOFF 输出0 ON OFF4.闪光报警控制输⼊0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验⽬的: 熟悉计数器指令。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。

2.⽤计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转⼀周(对应光电开关产⽣8个计数脉冲)后,停1秒,然后再转⼀周……,以此规律重复, 直到按下停⽌按钮时为⽌。

4.测扫描频率⽤计数器、⾼速计时器测CPU每秒扫描程序次数。

⽤编程器监控⽅式,观察计数器每秒所记录下的程序扫描次数。

实验四: 微分指令、锁存器指令实验实验⽬的: 熟悉微分指令、锁存器指令。

实验任务:1.按钮操作叫响提⽰有按钮操作时,⽆论时间长短,蜂鸣器发出1秒声响。

plc实训报告总结和心得体会（6篇）也许很多人对于PLC甚至于闻所未闻，实际上这的确是一项专业性很强的工作，为电子信息、电气控制应用技术培训用书或供机电工程技术人员参考。

所以在实训中肯定是能够有所收获的，那么PLC实训报告应该怎么写呢？这里有范文可以供无从下手的人借鉴参考一下。

plc实训报告总结1一个星期的plc实训结束了，在这短暂的一周实训时间里，经过老师同学的指导，我获益非浅，学习了不少关于自己专业方面的知识。

在此实习中充分了解plc操作程序，我们自己也会学着去做一点点，不能说反正遇到问题还是的找老师来解决，我们要学着自己独立完成，完成每一个实训项目，其次我们必须要通过实训与理论相结合，这样才能事半功倍。

我们组进行了任务的分工，这样，一下子问题就变得简单化了。

自己选择了画图，在老师的指导下，自己慢慢开始学会了如何用相应的软件去画图，感觉自己画的不错，就慢慢的熟练起来。

这次实训给予我们的时间是一个星期，有一个实训项目，老师给我们说明了一些问题的所在，但我们大家基本上是在一个星期里这个项目调试完成了。

通过这次的实训，让我受益匪浅。

首先，认识了团队合作的力量，要完成一个项目不是一个人的事情，当中我们有过分歧但最终达成共识，不管结果怎样，至少我们曾经在一起努力过，体验其中的过程才是真正的收获。

其次，通过这次的实践操作，我认识到了自己的不足，更感觉到了自己与别人的差距。

为了明年的毕业而做准备，从各方面充实自己，使自己适应这个社会。

本次实习主要任务是设计交通灯的功能，以及在遇见问题时的急停，通过理论与实践相结合，进一步加深我们的理论知识。

要想在短暂的实训时间内，尽可能能多的学一些东西，这就需要我们跟老师有很好的沟通，加深彼此的了解。

刚到实习教室，老师并不了解我们的工作和学习能力，不清楚我们会做哪些工作，所以跟老师进行沟通是很必要的。

通过沟通了解才能知道自己的不足，在短暂的实习过程中，让我深深的感觉到自己在实际运用中的专业知识的匮乏。

plc反转实验报告
PLC反转实验报告
实验目的：
本实验旨在通过PLC（可编程逻辑控制器）反转实验，探究PLC在工业自动化控制中的应用，并验证其在控制系统中的可靠性和稳定性。

实验器材：
1. PLC控制器
2. 电机
3. 开关
4. 传感器
5. 电源
实验步骤：
1. 将PLC控制器与电机、开关、传感器和电源连接好。

2. 编写PLC程序，设计反转控制逻辑。

3. 运行实验，观察电机的反转过程，并记录数据。

4. 分析实验结果，评估PLC在控制系统中的表现。

实验结果：
经过实验，我们成功实现了PLC控制电机的反转。

在设定的条件下，PLC能够准确地控制电机的运行状态，并实现反转功能。

通过观察和记录数据，我们发现PLC在控制系统中表现出了较高的稳定性和可靠性，能够满足工业自动化控制的需求。

结论：
本实验验证了PLC在工业自动化控制中的可靠性和稳定性，证明了其在控制系统中的重要作用。

PLC反转实验为工程师们提供了一个有效的工具，能够实现精准的控制和自动化操作，为工业生产提供了便利和效率。

总结：
通过本次实验，我们对PLC在工业自动化控制中的应用有了更深入的了解，也加深了对其在控制系统中的重要性的认识。

PLC反转实验为我们提供了宝贵的经验，为今后的工程实践积累了宝贵的经验和知识。

我们相信，PLC在工业自动化领域的应用前景一定会更加广阔。

PLC步进电机控制实验报告引言在工业控制领域中，步进电机是一种常用的驱动设备。

为了实现对步进电机的精确控制，我们采用了PLC（可编程逻辑控制器）作为控制器。

本文将详细介绍PLC步进电机控制实验的步骤和结果。

实验目的本实验旨在通过PLC控制步进电机，实现对电机运动的精确控制。

具体实验目标如下： 1. 学习PLC的基本原理和编程方法； 2. 掌握步进电机的工作原理及其控制方法； 3. 设计并实施一个简单的步进电机控制系统。

实验设备本实验使用的设备包括： - PLC控制器 - 步进电机 - 电源 - 开关 - 传感器实验步骤步骤一：PLC编程1.打开PLC编程软件，并创建一个新的项目。

2.配置PLC的输入输出模块，并设置相应的IO口。

3.编写PLC的控制程序，实现对步进电机的控制逻辑。

4.调试程序，确保程序的正确性。

步骤二：步进电机的接线1.将步进电机的驱动器与PLC的输出模块连接。

2.将步进电机的电源与PLC的电源模块连接。

3.连接步进电机的传感器，以便监测电机的运动状态。

步骤三：实验验证1.通过PLC的编程软件，将编写好的程序下载到PLC控制器中。

2.打开PLC电源，确保PLC控制器正常工作。

3.通过PLC的输入模块输入控制信号，观察步进电机的运动情况。

4.通过传感器监测步进电机的运动状态，并与编写的控制程序进行比较。

实验结果通过本次实验，我们成功实现了对步进电机的精确控制。

控制程序的设计使步进电机按照预定的速度和方向运动，并且可以根据需要随时改变运动状态。

同时，通过传感器的监测，我们可以及时获取步进电机的运动信息，确保系统的稳定性和安全性。

实验总结本实验通过PLC控制步进电机，深入了解了PLC编程的基本原理和步进电机的工作原理。

通过实践，我们掌握了PLC编程的方法和步进电机控制的技巧。

在实际应用中，PLC控制步进电机具有广泛的应用前景，可以在自动化生产线、机械加工等领域中发挥重要作用。

参考文献[1] PLC步进电机控制实验教学单元.（2018）。

大学轨道学院PLC课程设计实验报告（2012.12）学号 0942402032 成绩实验一低压电器与电机控制实验目的：1.了解和掌握接触器、继电器、空气断路器、按钮等常用低压电器的原理和连接方式。

2.学习工业现场控制柜的布置方法，训练符合工业规的接线和布线。

3.掌握三相交流电机的常用控制方法。

实验容：1.按照图1的连接方式完成对三相异步电机的全压起动，注意要先理解空气断路器、漏电保护开关、接触器和按钮的接线端设置，再按照规的接线方式进行连接。

图1 三相交流异步电机的全压起动原理图2.本实验台使用的接触器只有一个常开辅助触点，如果需要完成电机正反转控制，如何利用继电器协助完成，请在实验报告中画出原理图。

3.上网搜索本实验台所使用接触器的使用说明书，把它的基本特性和端口定义写在实验报告中。

答：本实验中的接触器为：施耐德 LC-D0910A基本特性：该接触器用于交流50Hz，220/240V；主接点为常开接点，辅助接点为一对常开接点。

小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

其工作原理为：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

端口定义：三对常开主触点，一对常开辅助触电（NO）。

实验二 S7-200 PLC编程软件的使用实验目的：4.熟悉STEP 7 Micro/WIN编程软件，上机编制简单的梯形图程序。

PLC实验报告流量传感器应用与监测系统1. 实验概述在本实验中，我们将介绍PLC（可编程控制器）及其在流量传感器应用与监测系统中的应用。

我们将重点探讨PLC的原理和工作方式，以及如何利用PLC实现流量传感器的数据采集和监测。

2. PLC的原理和工作方式PLC是一种用于工业自动化的可编程控制器，它通过采集输入信号，并根据预设的程序进行逻辑运算和输出控制信号。

PLC通常由三个主要部分组成：输入模块、中央处理器（CPU）和输出模块。

输入模块用于采集外部传感器的信号，CPU负责进行逻辑运算和决策，输出模块则将控制信号发送给执行器。

3. 流量传感器的原理和应用流量传感器用于测量液体或气体在管道中的流量。

常见的流量传感器包括涡轮流量计、电磁流量计和超声波流量计等。

它们通过不同的原理来测量流体的流速和体积，从而实现对流量的监测和控制。

4. PLC在流量传感器应用与监测系统中的应用利用PLC可以实现流量传感器的数据采集和监测系统。

首先，PLC通过输入模块接收流量传感器的信号，然后通过CPU进行信号处理和计算。

根据预设的控制算法，PLC可以实时监测流量的变化，并根据设定的阈值进行报警或控制输出。

输出模块可以将控制信号传输给执行器，实现对流量的调节和控制。

5. PLC实验步骤和结果分析在实验中，我们将使用PLC搭建一个流量传感器应用与监测系统，并将其应用于一个实际工业过程中。

首先，我们需要将流量传感器与PLC的输入模块进行连接，并设置相应的参数。

然后，通过PLC编程，我们可以实现对流量传感器的定时采集和数据处理，进而实现对流量的实时监测和控制。

最后，我们将分析实验结果，评估系统的性能和稳定性。

6. 实验结论和展望通过本实验，我们深入了解了PLC在流量传感器应用与监测系统中的应用。

通过PLC的高度可编程性和实时性，我们可以实现对流量传感器的精确监测和控制。

然而，还有许多改进和优化的空间，例如增加系统的稳定性和对异常情况的处理能力。

P L C--实验报告(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--重庆交通大学学生实验报告实验课程名称开课实验室学院年级专业班学生姓名李鸿博学号开课时间至学年第学期实验一基本指令的编程练习一、实验目的1、熟悉PLC实验装置，S7-200系列编程控制器的外部接线方法。

2、了解编程软件STEP7的编程环境，软件的使用方法。

3、掌握与、或、非逻辑功能的编程方法。

二、实验内容及实验要求通过程序判断、、、的输出状态，然后再输入并运行程序加以验证。

步序指令器件号说明步序指令器件号说明0 LD 输入7 ANI1 AN 输入8 = 或非门输出2 = 与门输出9 LDI3 LD 10 OI4 O 11 = 与非门输出5 = 或门输出12 END 程序结束6 LDI三、实验过程梯形图程序：实验步骤；1.梯形图中的、分别对应控制实验单元输入开关、。

2.通过专用PC/PPI电缆连接计算机与PLC主机。

打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内,并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

3.拨动输入开关、，观察输出指示灯.、、、是否符合与、或、非逻辑的正确结果。

四、实验结果及总结达到了设计的要求和观察到了预期的实验效果。

1）对可编程控制器方面的内容，特别是对梯形图理解更深入了。

2）PLC设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也试着设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事；有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。

3）当程序出错时，要多观察、对错误重复n次，估计是由什么原因引起的，从电路整体来看、分析可能是什么错误，再缩小范围。

如果实再找不出来，就出去吹吹风吧，不能急于求成，但不要放弃；要保持你的头脑清醒。

plc综合实验实训报告班级 0机电0班姓名 000 学号 00 指导老师 00 广东科学技术学院2010年12月29号目录第一部分 plc仿真实训实训一限位法实训二步进编程实训三时序图编程（喷泉）实训四直译法编程实训五并行性分支sfc 实训六实训七实训八实训九实训十实训十一实训十二实训十三实训十四实训十五实训十六实训十七实训十八实训十九实训二十实训二十一实训十十二实训二十三第二部分实训二十四实训二十五实训二十六实训二十七实训二十八实训二十九实训三十选择性分支sfc功能指令（三台电机同时y-△启动）乘除法移位（走马灯设计）交通信号灯的控制系统设计彩灯的控制设计 cmp指令（密码锁）空气调节器状态控制sftl指令--------电机控制机器生产 deco指令--------三相六拍步进电机触点比较应用实训液压滑台的控制两台电机完成10个循环自动关机 plc---变频器通讯用plc控制两台变频器变频恒压供水plc的a/d转换 plc的d/a转换 plc与plc的通讯用plc改造电气控制柜电机y-△减压启动电机正反转 620车床的电气控制串电阻减压启动两台电机顺序启动 plc控制变频器变频器面板pu控制运行 2 实训一限位法一、实验目的1、理解plc基本结构与组成熟悉plc的控制原理2、掌握plc编程软件的使用及操作技巧 3、通过限位控制法，了解限位开关的使用二、实验器材1、fx2n-48mr plc 一台2、pc电脑一台3、编程数据线一条4、限位开关两个 5、导线和灯泡若干个三、实验内容如图：当小车启动时正向左，碰到限位开关x3时，小车反向右，碰到限位开关x4时，又正行编写程序要求：1、可自动循环工作2、当限位开关坏了可以手动控制循环3、可单循环运行4、6次循环控制x0、x1为启动开关，x2、为停止开关，x3、4为限位开关，x7为手动控制循环开关，x10控制单循环。

编程时加计时器c0控制小车6次正反行驶后停止。

PLC原理及应用实验报告书目录实验一：基本实验一、实验目的 (3)二、试验内容 (3)三、实验一:走廊灯两地控制 (3)四、实验二：走廊三地灯控制 (4)五、实验三：圆盘正反转控制 (5)六、实验四：小车直线行驶正反向自动往返控制 (6)七、实验五：单按钮单路输出控制 (8)实验二：计时计数及其它应用实验一、实验目的 (10)二、实验内容 (10)三、实验一：计时计数控制 (10)四、实验二：多谐振荡电路 (12)五、实验三：圆盘计时计数控制 (14)六、实验四：移位指令应用 (15)七、实验五：十字路口交通灯的控制 (16)设计报告传输线的PLC控制系统设计一、控制要求 (20)二、I/O口分配 (20)三、确定PLC型号 (20)四、大体流程图 (21)五、梯形程序控制过程的分析与说明 (21)六、控制过程的梯形图程序 (21)七、PLC学习心得 (23)实验一：基本实验一、实验目的：掌握可编程控制器编程软件的操作方法，以熟悉基本指令为主、编写简单的梯形图程序，了解实验设备的使用方法。

二、试验内容：按照下面给出的控制要求编写梯形图程序，下载到可编程控制器中运行。

根据运行情况进行调试、修改程序、知道通过为止。

1、走廊灯两地控制2、走廊灯三地控制3、圆盘正反转控制4、下车直线行驶正反向自动往返控制5、单按钮单路输出控制用一只按钮控制一盏灯，第一次按下时灯亮，第二次按下时灯灭……奇数次灯亮，偶数次灯灭。

三、实验一：1、项目名称：走廊灯两地控制2、控制要求：走廊两地处有两个开关控制一个灯，无论按那个开关灯就亮，再按任何一个开关灯就熄灭。

3、I/O口分配：4、流程图5、梯形图程序：6、实验结果：①走廊两地，开关状态一致时电灯处于熄灭状态。

②走廊两地，开关状态不一致时，即随意拨动一个开关电灯即点亮。

四、实验二：1、项目名称：走廊三地灯控制2、控制要求：走廊三地处有三个开关控制一个灯，无论按那个开关灯就亮，再按任何一个开关灯就熄灭。
