通信线路敷设与通信管道规划

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。

应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。

(3) 电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。

杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T”形垂直。

城市通信工程规划规范Code of urban communication Engineering Planning（征求意见稿）xxxx-xx-xx公布 xxxx-xx-xx 实施中华人民共和国住房和城乡建设部联合公布中华人民共和国国家质量监督检验检疫总局前言依照原建设部《关于印发二0 0四年工程建设国家标准制定、修订打算》（第一批）的通知》（建标【2004】67号）的要求，规范编制组经广泛调查研究，认真总结实践体会，参考有关国际标准和国内先进标准，并在广泛征求意见，包括与工业和信息化部和谐的基础上,制定本规范。

本规范的要紧技术内容包括：总则、术语、通信工程规划编制差不多要求、电信用户推测、电信局所规划、无线通信设施规划、广播电视规划、通信线路敷设与通信管道规划、邮政通信规划,以及附录。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责治理和对强制性条文的说明，由中国都市规划设计研究院负责日常治理和具体技术性内容的说明。

执行过程中如有意见或建议，请寄送中国都市规划设计研究院（地址：北京市车公庄西路5号，100044）。

本规范主编单位：中国都市规划设计研究院深圳市都市规划设计研究院本规范参编单位：上海市都市规划设计研究院中广电广播电影电视设计院北京电信规划设计院沈阳市都市规划设计研究院国家无线电监测中心本规范要紧起草人员：本规范要紧审查人员：目次1 总则 (1)2 术语 (2)3 通信工程规划编制差不多要求 (4)3.1 一样规定 (4)3.2 编制内容 (4)4 电信用户推测 (4)4.1 一样规定 (4)4.2推测指标 (5)5 电信局所规划 (6)5.1 一样规定 (6)5.2 电信局所设置及容量分配 (6)5.3局所选址及用地 (7)5.4 光线路终端与光网络单元 (8)6 无线通信设施规划 (8)6.1 收信区与发信区 (8)6.2 微波站与微波空中通道 (9)6.3移动通信基站 (9)6.4 机场导航、天文探测、卫星地球站 (10)7 广播电视规划 (10)7.1 一样规定 (10)7.2有线电视用户 (11)7.3有线电视网 (11)7.4 网络前端规划 (11)8 通信线路敷设与通信管道规划 (12)8 .1 通信线路敷设 (12)8.2 通信管道规划 (13)9 邮政通信规划 (15)9.1一样规定 (15)9.2邮件处理中心规划 (15)9.3邮政局所规划 (15)附录A 都市微波通道分级爱护 (16)附录B 环境电磁辐射标准及其辐射强度限值 (17)本规范用词说明 (18)附：条文说明 (19)Contents1General provision (1)2Terms (2)3Basic requirements of communication engineering planning development (4)3.1 General requirement (4)3.2 Development contents (4)4Telecommunication users forecast (5)4.1 General requirement (5)4.2 Forecasting target (5)5Telecommunication switch office (7)5.1 General requirement (7)5.2 Set-up and capaciey division of telecommunication switch office (7)5.3 Address selector and advanced keep land of switch office (8)5.4 optical line teminal and optical network unit (9)6 Wirelese communication equipment plan (10)6.1 Receive area and transmit area of radio signal (10)6.2 Station and path of microwave (10)6.3 Base station of move communication (11)6.4 Airport radionavigation and astronomy exploration and satellite earth station (12)7 Broadcasting video plan (13)7.1 General requirement (13)7.2 Wire television users (13)7.3 Wire television network (14)7.4 Network foregoing end plan (14)8 Communication line laying and communication pipeline plan (16)8.1 Communication line laying (16)8.2 Communication pipeline plan (16)9 Post communication plan (19)9.1 General requirement (19)9.2 postal processing cente plan (19)9.3 Post office plan (19)Appendix A Path hierarchical protection of urban microwave (21)Appendix B Standad of radiation protection and the limiting ralue of radiation intensity in environment eletromagnetics (22)Explanation of wording in this code (23)Addition:Explanation of provisions (24)1 总则1.0.1 为适应信息社会和现代化都市的进展，规范都市通信工程规划编制，提高规划编制质量及相关通信建设技术水平，并在都市通信工程规划编制中更好地贯彻执行国家都市规划、通信进展的有关法规和技术经济政策，制定本规范。

城域网通信管道工程施工技术规范通信管道工程，是通信线路网建设的重要组成部分，它具有线路隐蔽，安全稳固，使用年限长，不影响市容市貌，一次性投资大，施工技术要求高，施工周期长等特点。

为把城域网通信管道工程建设好，根据原《工信部通信管道工程建设施工技术规范》和《城域网通信管道工程设计》要求，特制定《移动城域网通信管道工程施工技术规范》。

一、通信管道路由复测、划线1.通信管道路由位置确定，有设计图纸的,严格按照设计图纸进行施工，在施工过程中，由于城建规划等不能按设计图纸施工的，应根据城建规划具体批复确定路由施工。

2.通信管道与其它管线（通信管道、水管、热力管道、煤气管道等）要保持一定距离，以确保通信管道安全，其具体间隔为：通信管道75公分，水管100公分，热力管道100公分，煤气管道100公分，通信管道与上述管道交越时，要求交越最小空距大于25公分，如不能满足上述条件时，应采取保护措施。

3.管道路由确定后，要进行划线（双线），并确定人（手）孔的位置，对施工过程中容易发生的问题，（如：交通、安全、防水等）采取相应措施。

二、挖沟、开槽通信管道沟槽开挖可采用人工和机械开挖两种。

1.沟槽深度一般为：管道上方距地面120公分，沟底宽为60公分，沟口宽为80公分，如属合建管道，按设计要求施工。

2.管道坡度：管道敷设应有一定坡度，以利渗入管道内的地下水流入人孔，其坡度应控制在千分之三左右，可作成“一子坡”或“人字坡”。

3.管道在铺管前要做到沟直、底平、不得有砖石、灰渣、瓦砾等，必要时应铺细沙，其厚度为10公分。

4.如遇特殊地段不能开槽挖沟，可按设计要求和具体情况，经建设单位同意，采取顶管方式，顶管深度应符合规范要求。

除有特殊说明外，所有管道均采用素土夯实。

5.在纵剖面上管道，如果由于躲避障碍物不能直接建筑时，可使管道折向两段向下平滑地弯曲，以利渗水流向人孔。

而不得向上弯曲(“U”弯)。

铺设有承口的塑料管或钢管管道时承口一律朝向下坡。

通信线路工程设计需掌握的建设标准中相关的强制性条文1YD 5102-2010《通信线路工程设计规范》2YD 5121-2010《通信线路工程验收规范》3YD 5018-2005《海底光缆数字传输系统工程设计规范》4GB 50374-2006《通信管道工程施工及验收规范》5GB 50374-2006《通信管道工程施工及验收规范》6YD 5148-2007《架空光（电）缆通信杆路工程设计规范》7YD 5039-2009《通信工程建设环境保护技术暂行规定》8YD 5002-1994《邮电建筑防火设计标准》(2005版)9YD 5059-2005《电信设备安装抗震设计规范》10YD/T5026-2005《电信机房铁架安装设计规范》11YD 5098-2005《通信局(站)防雷与接地工程设计规范》12YD/T5175-2009《通信局(站)防雷与接地工程验收规范》13YD/5003-2014《通信建筑工程设计规范》YD5102-2010《通信线路工程设计规范》6.2.2 光缆埋深应符合表0的规定。

注1：边沟设计深度为公路或城建管理部门要求的深度。

注2：石质、半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土。

此时光缆的埋深相应减少。

注3：上表中不包括冻土地带的埋深要求，其埋深在工程设计中应另行分析取定。

6.2.14 直埋光缆与其他建筑设施间的最小净距应符合表错误!未找到引用源。

的要求。

表错误注：1.直埋光缆采用钢管保护时，与水管、燃气管、输油管交越时的净距可降低为0.15m。

2.对于杆路、拉线、孤立大树和高耸建筑，还应考虑防雷要求。

3.大树指直径300mm及以上的树木。

4.穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。

5.隔距达不到上表要求时，应采取保护措施。

6.4.8 架空线路与其它设施接近或交越时，其间隔距离应符合下述规定。

1 杆路与其它设施的最小水平净距，应符合表0-1的规定。

注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并满足隔距要求。

通信管道规划建设及相关要求（分享）管道建设规划原则1、新、改建建筑物，楼外管道应与建筑物内管道相互衔接，工程须同步进行。

2、规划道路红线大于等于40米时，应在道路2侧修建管道，当小于40米时，管道应建设在用户较多的一侧，并预留过路管。

（随建管道考虑）3、通信管道应与市政其他管线同步建设。

路由及位置确定路由确定：1、选择路由应在管道规划的基础上进行，充分研究分路建设的可能（包括在道路两侧建设的可能）2、以下两点应该避开：电蚀及化学腐蚀的地带，以及土质不稳定的地段位置确定：1、一般道路的建设位置按顺序依次选择：1）绿化带2）人行道3）慢车道不建议建设在快车道下（投资成本高，接入困难，线路施工维护不方便）2、高等级公路上应按如下：1）中央分隔带下 2）路肩及边坡和路侧隔离栅内3、管道建设位置宜选择在杆路同侧，有利于减少杆路承受能力4、管道的中心线应平行于道路中心线或建筑红线5、管道建设的位置应远离埋设较深的管线附近（远离雨水、污水等埋设深的管道）容量的确定：1、移动主要道路建设的管孔容量为1+1（1根栅格管+1根110实壁管）管材的选择：1、城市道路宜采用PVC材质的管材，郊区或野外长途管道宜选择高密度聚乙烯管（硅芯管HDPE）。

埋设深度（管顶至路面的距离）：1、塑料管：人行道下（0.7米）车行道下（0.8米）2、钢管：人行道下（0.5米）车行道下（0.6米）弯曲及段长：1、塑料管道段长最长不得超过200米，为了接入的方便，建议管道段长保持在100米左右。

2、塑料管道曲率半径为10米，同一段管道不应有反向弯（即S弯）或弯曲部分中心夹角小于90度（即U型弯）。

（曲率半径主要是用来描述曲线上某处曲线弯曲变化的程度特殊的如：一个圆上任一圆弧的曲率半径恰好等於圆的半径）管道铺设：1、管群宜组成矩形，高度不宜小于宽度，但高度不宜超过宽度一倍2、横向排列的管孔宜为偶数，宜与人孔托板容纳的光（电）缆数量吻合（查询托板容量）3、管道铺设完成后应将管材的管口进行封堵4、硬土地区，沟槽挖好后在沟底回填50mm的细土；对于做混凝土基础（或钢筋混凝土基础）的情况下，基础完成后在基础上回填50mm的细土5、管道进入人孔或建筑物时，靠近人孔或建筑侧应做不小于2m长度的钢筋混凝土基础和包封6、管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧7、多层管道铺设时应分层填补管间空隙8、九孔管接头部分应涂刷胶全剂，塑料管应插到底，挤压固定；承插式管应承插到底，固定牢固9、塑料管之间的接头应错开10、塑料管的标志应在上方11、栅格塑料管管群应间隔3米左右用专用带捆绑一次，对于圆管应采用专用支架固定12、塑料管采用非地下方式铺设时，应对塑料管采用防老化和机械损伤的保护措施人手孔的设置1、人手孔位置应在光电缆分支点、引上光缆汇接点、坡度较大的管线拐弯处，交叉路口或建筑物地下引入线入口处2、交叉路口人手孔宜选择在人行道或绿化带内3、人手孔位置不宜设置在建筑物正门、货物堆场、低洼积水处4、穿过较宽的铁路和较宽的道路，应在其两侧设置人手孔5、对于地下水位较高的地段，人手孔建筑应采用防水处理6、人手孔采用混凝土基础，遇到土壤松软或地下水位较高时，还应增设碴石垫层或采用钢筋混凝土基础。

第1篇一、工程概况本项目为某地区电力通信工程，主要包括通信管道建设、通信设备安装、光缆敷设、通信线路建设等施工内容。

工程范围覆盖市区主要道路及重要区域，旨在提高电力通信网络的覆盖范围和质量，确保电力通信系统的稳定运行。

二、施工准备1. 施工组织（1）成立项目领导小组，负责工程的全面管理和协调。

（2）成立施工、技术、质量、安全、物资等专项小组，明确职责分工。

2. 施工材料及设备（1）根据设计要求，选购符合国家标准和行业规定的通信管道、通信设备、光缆等材料。

（2）确保施工设备、工具、车辆等齐全，并定期进行维护保养。

3. 施工现场（1）对施工现场进行清理，确保施工环境整洁、安全。

（2）根据工程进度，合理安排施工区域，设置警示标志。

4. 施工技术文件（1）编制施工组织设计、施工方案、施工技术交底等文件。

（2）对施工人员进行技术培训，确保掌握施工工艺和操作规范。

三、施工方案1. 通信管道建设（1）根据设计图纸，确定管道走向、埋深、管径等参数。

（2）采用挖掘机、人工等方式进行土方开挖，确保管道基础平整、坚实。

（3）按照设计要求，铺设管道垫层，安装管道。

2. 通信设备安装（1）根据设计图纸，确定设备安装位置、高度、间距等参数。

（2）采用吊装、人工搬运等方式，将设备运至安装现场。

（3）按照设备安装规范，进行设备安装、调试、试运行。

3. 光缆敷设（1）根据设计图纸，确定光缆敷设路径、长度、接头等参数。

（2）采用人工或机械方式，将光缆敷设至指定位置。

（3）按照光缆敷设规范，进行光缆接续、测试。

4. 通信线路建设（1）根据设计图纸，确定线路路径、长度、杆塔等参数。

（2）采用人工或机械方式，进行线路杆塔组立、架线。

（3）按照线路建设规范，进行线路调试、试运行。

四、施工质量及安全措施1. 施工质量（1）严格执行国家、行业和地方相关标准，确保施工质量。

（2）对施工材料、设备、工艺等进行严格检验，确保合格。

（3）加强施工过程中的质量监控，发现问题及时整改。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

道路通信管线施工方案1. 介绍道路通信管线施工是指在道路旁边或下方进行通信线缆的敷设和管线的安装。

这种施工需要精确的规划和合理的安排，以确保通信线路的畅通无阻和道路交通的顺利进行。

本文档将介绍道路通信管线施工的方案，包括施工前的准备工作、施工的步骤和安全注意事项。

2. 施工前的准备工作在进行道路通信管线施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 环境调查在施工前，需要对施工区域进行环境调查，包括地下管道的位置和走向、地下设施的位置、地形地貌等。

这些信息将有助于施工方案的制定和施工过程中的决策。

2.2 方案设计根据环境调查的结果，制定道路通信管线的施工方案。

方案设计需要考虑通信线路的长度、管线的材料、施工方法等因素。

同时，还需要考虑管线与道路交通的关系，避免对交通造成不必要的影响。

2.3 施工许可在进行施工前，需要向相关部门申请施工许可。

这一步骤是确保施工过程符合相关法规和规定的重要环节。

3. 施工步骤3.1 清理施工区域在施工前，需要对施工区域进行清理，包括清除杂草、垃圾和其他障碍物。

这将为后续的施工工作提供良好的施工环境。

3.2 探明地下管道位置在进行施工前，需要使用探地雷达等设备探明地下管道的位置。

这将帮助避免在施工过程中损坏已有的管道。

3.3 敷设通信线缆根据方案设计，开始敷设通信线缆。

通信线缆的敷设需要考虑线缆的走向、深度和保护措施等因素。

在敷设过程中，需要保证线缆的质量和安全。

3.4 安装管线在敷设通信线缆之后，需要安装管线。

管线的安装包括铺设管道、连接管道和修复地面等步骤。

在进行安装过程中，需要注意施工质量和交通安全。

3.5 施工验收在施工完成后，需要进行施工验收。

验收包括对敷设线缆和安装管道进行检查和测试，确保施工质量达到要求。

4. 安全注意事项在进行道路通信管线施工时，需要注意以下安全事项。

•施工现场要设置明显的警示标志，确保过路车辆和行人能够注意到施工区域。

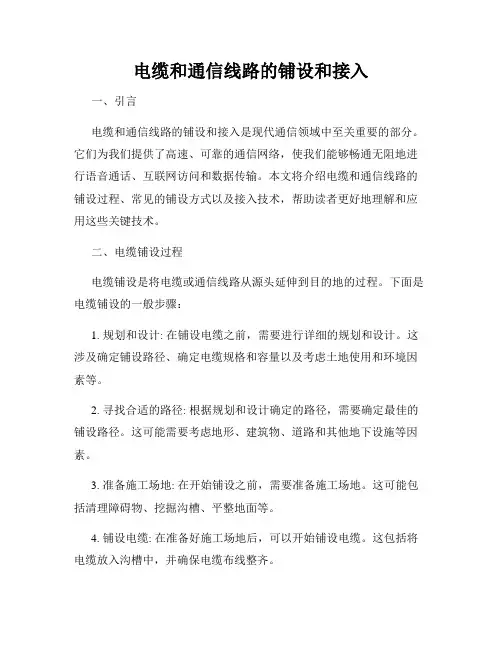

电缆和通信线路的铺设和接入一、引言电缆和通信线路的铺设和接入是现代通信领域中至关重要的部分。

它们为我们提供了高速、可靠的通信网络，使我们能够畅通无阻地进行语音通话、互联网访问和数据传输。

本文将介绍电缆和通信线路的铺设过程、常见的铺设方式以及接入技术，帮助读者更好地理解和应用这些关键技术。

二、电缆铺设过程电缆铺设是将电缆或通信线路从源头延伸到目的地的过程。

下面是电缆铺设的一般步骤：1. 规划和设计: 在铺设电缆之前，需要进行详细的规划和设计。

这涉及确定铺设路径、确定电缆规格和容量以及考虑土地使用和环境因素等。

2. 寻找合适的路径: 根据规划和设计确定的路径，需要确定最佳的铺设路径。

这可能需要考虑地形、建筑物、道路和其他地下设施等因素。

3. 准备施工场地: 在开始铺设之前，需要准备施工场地。

这可能包括清理障碍物、挖掘沟槽、平整地面等。

4. 铺设电缆: 在准备好施工场地后，可以开始铺设电缆。

这包括将电缆放入沟槽中，并确保电缆布线整齐。

5. 连接和标记: 在电缆铺设完毕后，需要进行连接和标记工作。

这包括连接电缆末端以及标记电缆的位置和用途，以便于后期维护和管理。

三、通信线路的铺设方式通信线路可以通过多种方式铺设，下面介绍两种常见的方式：1. 地下铺设: 地下铺设是在地下埋设电缆或管道的方式。

地下铺设可以保护电缆免受日常活动和天气等外部因素的干扰，并且可以提供更好的安全性和美观性。

然而，地下铺设通常需要更多的工作量和成本，并且可能受到地形限制。

2. 架空铺设: 架空铺设是将电缆或线路悬挂在支撑结构上的方式。

架空铺设通常采用杆塔、电线杆等结构来固定线路，并可以更方便地进行检修和维护。

然而，架空铺设可能易受极端天气和外部干扰的影响，并且视觉上可能不够美观。

四、通信线路的接入技术通信线路的接入技术是将用户与通信网络连接的关键环节。

下面是一些常见的通信线路接入技术：1. 光纤接入: 光纤接入是一种用光纤作为传输介质的接入方式。
