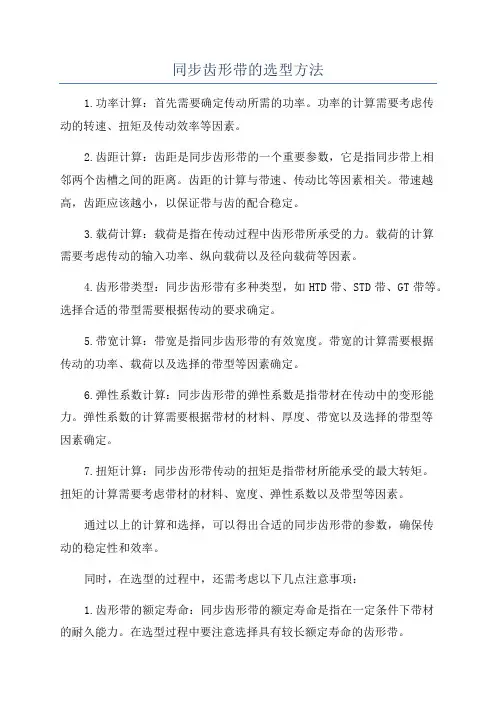

同步齿形带的选型方法

同步齿形带的选型方法1.功率计算：首先需要确定传动所需的功率。

功率的计算需要考虑传动的转速、扭矩及传动效率等因素。

2.齿距计算：齿距是同步齿形带的一个重要参数，它是指同步带上相邻两个齿槽之间的距离。

齿距的计算与带速、传动比等因素相关。

带速越高，齿距应该越小，以保证带与齿的配合稳定。

3.载荷计算：载荷是指在传动过程中齿形带所承受的力。

载荷的计算需要考虑传动的输入功率、纵向载荷以及径向载荷等因素。

4.齿形带类型：同步齿形带有多种类型，如HTD带、STD带、GT带等。

选择合适的带型需要根据传动的要求确定。

5.带宽计算：带宽是指同步齿形带的有效宽度。

带宽的计算需要根据传动的功率、载荷以及选择的带型等因素确定。

6.弹性系数计算：同步齿形带的弹性系数是指带材在传动中的变形能力。

弹性系数的计算需要根据带材的材料、厚度、带宽以及选择的带型等因素确定。

7.扭矩计算：同步齿形带传动的扭矩是指带材所能承受的最大转矩。

扭矩的计算需要考虑带材的材料、宽度、弹性系数以及带型等因素。

通过以上的计算和选择，可以得出合适的同步齿形带的参数，确保传动的稳定性和效率。

同时，在选型的过程中，还需考虑以下几点注意事项：1.齿形带的额定寿命：同步齿形带的额定寿命是指在一定条件下带材的耐久能力。

在选型过程中要注意选择具有较长额定寿命的齿形带。

2.转矩转速特性：不同类型的同步齿形带转矩转速特性不同，因此在选型过程中需要根据实际应用条件选择适合的带型。

3.使用环境条件：同步齿形带的选型还应考虑使用环境条件，如温度、湿度、腐蚀等因素。

根据实际情况选择具有耐磨、耐蚀能力的齿形带。

总之，同步齿形带的选型方法需要综合考虑传动功率、载荷、齿距、带宽、弹性系数、扭矩等参数，并结合实际应用条件进行综合考量。

只有选型合理，才能确保传动的正常运行和长期稳定性。

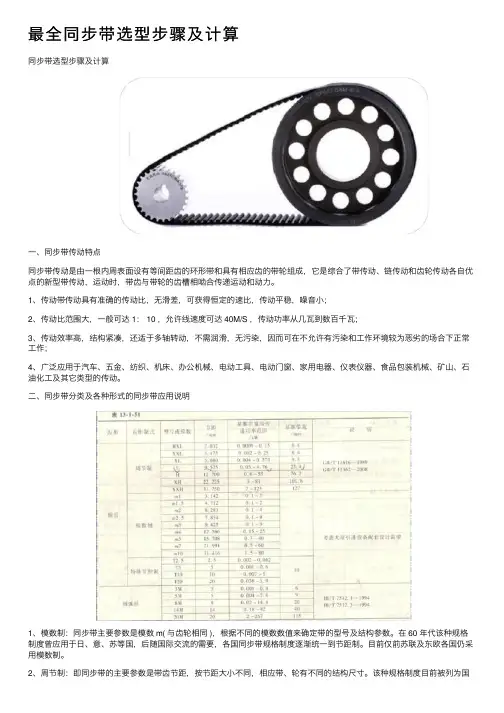

最全同步带选型步骤及计算同步带选型步骤及计算⼀、同步带传动特点同步带传动是由⼀根内周表⾯设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各⾃优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动⼒。

1、传动带传动具有准确的传动⽐，⽆滑差，可获得恒定的速⽐，传动平稳，噪⾳⼩；2、传动⽐范围⼤，⼀般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从⼏⽡到数百千⽡；3、传动效率⾼，结构紧凑，还适于多轴转动，不需润滑，⽆污染，因⽽可在不允许有污染和⼯作环境较为恶劣的场合下正常⼯作；4、⼴泛应⽤于汽车、五⾦、纺织、机床、办公机械、电动⼯具、电动门窗、家⽤电器、仪表仪器、⾷品包装机械、矿⼭、⽯油化⼯及其它类型的传动。

⼆、同步带分类及各种形式的同步带应⽤说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。

在 60 年代该种规格制度曾应⽤于⽇、意、苏等国，后随国际交流的需要，各国同步带规格制度逐渐统⼀到节距制。

⽬前仅前苏联及东欧各国仍采⽤模数制。

2、周节制：即同步带的主要参数是带齿节距，按节距⼤⼩不同，相应带、轮有不同的结构尺⼨。

该种规格制度⽬前被列为国际标准。

3、特殊节距制（公制 T 型齿同步带）：⼜称特殊节距制同步带轮，除具有⼀般同步带传动的优点以外，由于其齿形为⽅形的特点，于圆弧齿形带轮相⽐较，则可以允许更⼤的线速度，也就是说公制 T 型齿同步带轮可以满⾜较⾼转速的传动。

4、圆弧齿：近年来⼜发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能⼒⽐梯形齿好，圆弧齿同步带的问世，扩⼤了同步带的传动范围，该同步带不但能适⽤于⾼速低扭矩的场合，也能适⽤于低速⾼扭矩的场合。

备注：汽车同步带和圆弧齿同步带也分别采⽤特定的节距；齿形带的⼯作⾯⽬前⽤得最多的是梯形齿。

三、同步带选型计算步骤⼯况系数选择 KA⼯况系数选择 KA 备注参数⾸先带传动⼯作⼀段时间后就会由于塑性变形⽽松弛⽽使初拉⼒减⼩，传动能⼒下降，这时必须重新张紧。

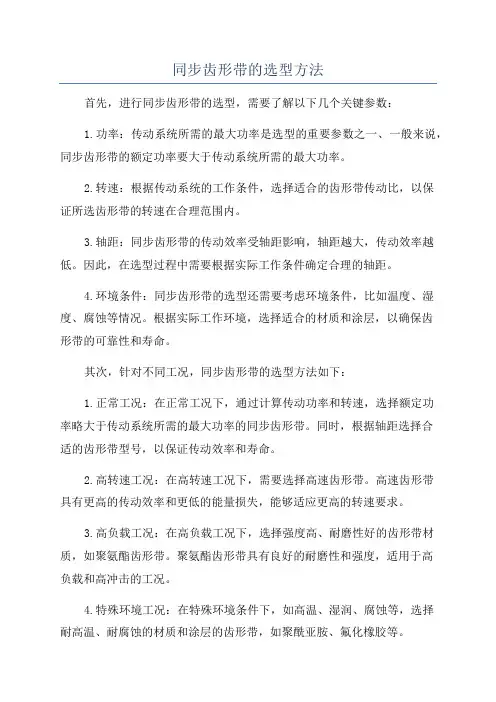

同步齿形带的选型方法
首先，进行同步齿形带的选型，需要了解以下几个关键参数：
1.功率：传动系统所需的最大功率是选型的重要参数之一、一般来说，同步齿形带的额定功率要大于传动系统所需的最大功率。

2.转速：根据传动系统的工作条件，选择适合的齿形带传动比，以保
证所选齿形带的转速在合理范围内。

3.轴距：同步齿形带的传动效率受轴距影响，轴距越大，传动效率越低。

因此，在选型过程中需要根据实际工作条件确定合理的轴距。

4.环境条件：同步齿形带的选型还需要考虑环境条件，比如温度、湿度、腐蚀等情况。

根据实际工作环境，选择适合的材质和涂层，以确保齿
形带的可靠性和寿命。

其次，针对不同工况，同步齿形带的选型方法如下：
1.正常工况：在正常工况下，通过计算传动功率和转速，选择额定功
率略大于传动系统所需的最大功率的同步齿形带。

同时，根据轴距选择合
适的齿形带型号，以保证传动效率和寿命。

2.高转速工况：在高转速工况下，需要选择高速齿形带。

高速齿形带
具有更高的传动效率和更低的能量损失，能够适应更高的转速要求。

3.高负载工况：在高负载工况下，选择强度高、耐磨性好的齿形带材质，如聚氨酯齿形带。

聚氨酯齿形带具有良好的耐磨性和强度，适用于高
负载和高冲击的工况。

4.特殊环境工况：在特殊环境条件下，如高温、湿润、腐蚀等，选择
耐高温、耐腐蚀的材质和涂层的齿形带，如聚酰亚胺、氟化橡胶等。

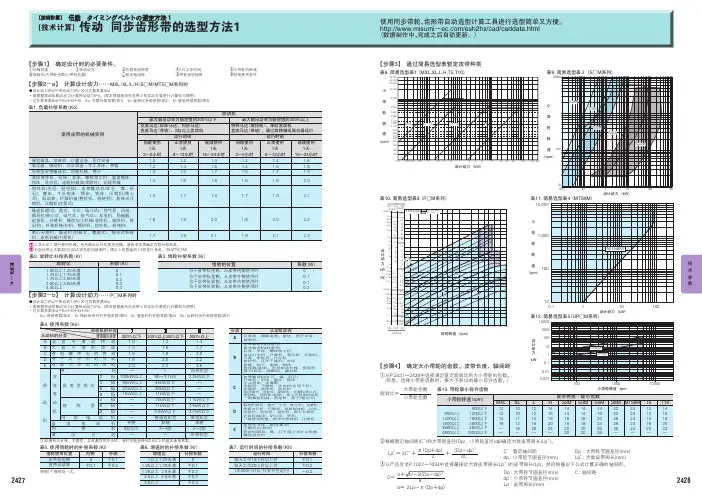

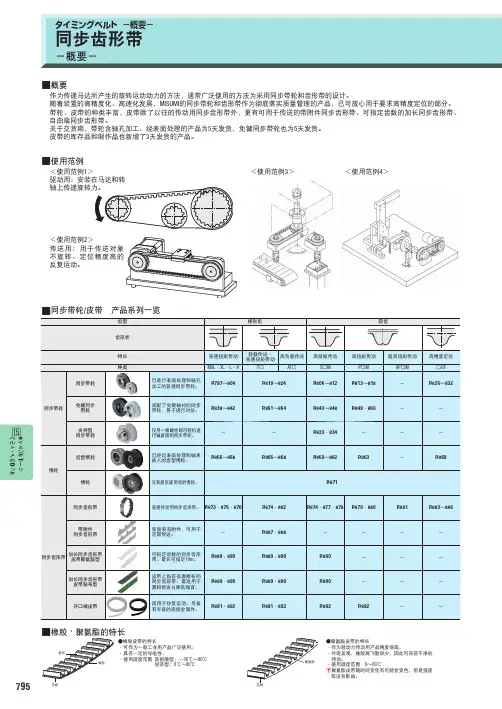

技術データ技术参数●设计动力(Pd)=传动动力(Pt) M 过负载系数(Ks)·请根据原动机额定动力计算传动动力(Pt)。

(原本根据施加在皮带上的实际负载进行计算较为理想)·过负载系数(Ks)=Ko +Kr +Ki Ko: 负载补偿系数(表1) Kr: 旋转比补偿系数(表2) Ki: 惰轮补偿系数(表3)【步骤2-a 】 计算设计动力……MXL/XL/L/H/S□M/MTS□M系列时●设计动力(Pd)=传动动力(Pt) M 过负载系数(Ks)·请根据原动机额定动力计算传动动力(Pt)。

(原本根据施加在皮带上的实际负载进行计算较为理想)·过负载系数(Ks)=Ko +Ki +Kr +KhKo: 使用系数(表4) Ki: 惰轮使用时的补偿系数(表5) Kr: 增速时的补偿系数(表6) Kh: 运转时间的补偿系数(表7)【步骤2-b 】 计算设计动力……P□M系列时【步骤4】 确定大小带轮的齿数、皮带长度、轴间距1从P.2431~2439中选择满足既定旋转比的大小带轮的齿数。

(但是，选择小带轮齿数时，要大于表12的最小容许齿数。

)2根据暂定轴间距(C ´)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp ´)。

3从产品目录P.1027~1034中选择最接近大致皮带周长(Lp ´)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。

C ´: 暂定轴间距Dp : 大带轮节圆直径(mm)dp : 小带轮节圆直径(mm) Lp ´: 大致皮带周长(mm)Dp : 大带轮节圆直径(mm) C : 轴间距dp : 小带轮节圆直径(mm)Lp : 皮带周长(mm)旋转比=大带轮齿数小带轮齿数Lp ´= 2C ´+π(Dp +dp )2C =b =2Lp -π(Dp +dp )b +b 2-8(Dp -dp )2+(Dp -dp )24C ´设计动力 (kW )表8. 简易选型表1 (MXL,XL,L,H,T5,T10)表9. 简易选型表２ (S□M系列)表12. 简易选型表5(UP□M系列)【步骤1】 确定设计时的必要条件。

同步带传动是一种带齿与带轮齿槽的啮合传动。

与齿轮啮合传动相比，它也具有瞬时速度均匀（即同步性好）和传动效率高的优点，但更比齿轮传动速比范围大、允许线速度高、轮距大、传动噪音小、功率与重量的比值大，且不需润滑、更换方便、价格低廉。

因而得到了广泛的应用。

1、同步带传动类型的选择同步带基本上都已标准化。

同步带分两大类：梯形齿形同步带和圆弧形齿形同步带。

梯形齿同步带造相对容易些，价低，但齿根应力集中，影响了承载能力和寿命，同时较大的振动、噪音和干涉也影响了带速；而弧形齿同步带应力分布较合理，干涉量也较小，其寿命比梯形齿提高约一倍。

所以，一般应选用弧形齿同步带，特别是负载较大时。

2、同步带轮型号的确定同步带轮的齿形型号和节距等啮合参数与同步带的相同，需要确定的只是齿数（或直径）和结构等。

同步带轮的齿数（或直径）一般是先确定小轮的齿数，再按传动比来定大轮齿数。

为了保证同步带的应有寿命，小同步带轮的直径要大于上表中的允许最小弯曲直径，再折算成最小齿数（盖奇同步带轮最小齿数）。

只要结构和成本允许，从同步带的寿命考虑，小轮的齿数比允许的最小齿数稍多些为好。

小轮的齿数确定后，根据传动比就可确定大轮的齿数了。

再根据结构确定两带轮的中心距，按同步带的节距计算出节线长度或总齿数。

至此，传动参数就全部确定完了。

同步带轮的结构有很多种，从形状上可分为无凸缘的（即只有两端带挡片的轮齿部分）和有凸缘的（即除了有两端带挡片的轮齿部分外还有一段圆柱凸缘）。

从与轴联结的方式看，可分三种：即螺钉、键和涨套（即所谓的免键联结）。

可以参考：同步带轮与轴连接方式螺钉连接简单，易装卸，但轴轮同心度差，且轴上要加工出对应的扁方或窝；键联结的优劣不言而喻；涨套联结性能虽好，但成本高。

根据设备结构的具体情况，按上面的分析就可确定同步带轮的结构和型号。

同步齿形带的计算与选型竖直方向设计要求：托盘及商品自重20kg （196N ），滑块运动1250mm 所需时间6s 。

同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式，具有准确的同步传动功能，不需要润滑、无滑差、无污染、噪音少；传动效率达0.98，速比范围可达1：10，允许线速可达50m/s，传动率从几百瓦到数百千瓦，适宜多轴传动。

广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备；近年来，采矿冶金、钢铁机械、医疗设备需求量日渐增加。

同步带轮选型需注意的参数：
一、齿形
同步带轮齿形可以分为英制（普通扭矩）MXL、XL、L、H以及公制（高扭矩）S2M、S3M、S4M、S5M、S8M和（普通扭矩)T5、T10
齿形的选择可以参照下表：
二、齿数
齿数是同步带轮重要参数，同步带轮节圆直径＝齿数×齿距/π
三、材质及表面处理
同步带轮常用材质为铝合金及45＃钢，表面处理分别为
铝轮：本色氧化黑色氧化；钢轮：四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格：
欢迎您的下载，资料仅供参
考。

同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式，具有准确的同步传动功能，不需要润滑、无滑差、无污染、噪音少；传动效率达0.98，速比围可达1：10，允许线速可达50m/s，传动率从几百瓦到数百千瓦，适宜多轴传动。

广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备；近年来，采矿冶金、钢铁机械、医疗设备需求量日渐增加。

同步带轮选型需注意的参数：
一、齿形
同步带轮齿形可以分为英制（普通扭矩）MXL、XL、L、H以及公制（高扭矩）S2M、S3M、S4M、S5M、S8M和（普通扭矩)T5、T10
齿形的选择可以参照下表：
关于同步带轮、同步带的选择详细计算可以参照天津三益精密机械
.3g-fa.技术支持之《同步带的选型方法》
二、齿数
齿数是同步带轮重要参数，同步带轮节圆直径＝齿数×齿距/π
三、材质及表面处理
同步带轮常用材质为铝合金及45＃钢，表面处理分别为
铝轮：本色氧化黑色氧化；钢轮：四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格：。

同步带选型手册1. 引言本手册旨在为读者提供有关同步带选型的详细指导和建议。

同步带作为传动元件的一种，广泛应用于各种机械设备中。

正确选择合适的同步带对于机械设备的正常运行至关重要，因此本手册将介绍同步带的基本原理、选型方法以及一些实用的选型技巧。

2. 同步带的基本原理同步带是一种通过齿轮与带子的齿槽相互咬合来传递动力的传动装置。

其主要由带体、齿和背面组成。

同步带通过齿与齿轮的咬合来传递动力，具有传动精度高、运转平稳和噪音小等特点。

同步带通常由橡胶或聚氨酯等材料制成，具有较好的耐磨性和耐油性。

3. 同步带的选型方法3.1 载荷计算在选型同步带之前，首先需要进行设计载荷的计算。

设计载荷是指在机械设备运行时同步带所承受的最大力量和转矩。

在进行载荷计算时，需要考虑诸如工作转矩、工作力和工作速度等因素。

3.2 同步带型号选择根据设计载荷的计算结果和实际应用需求，可以选择合适的同步带型号。

同步带的型号通常由带宽、齿距、齿型和齿数等参数来表示。

不同的型号适用于不同的应用场景，例如高扭矩、高速运转或高环境温度等。

3.3 带具选择同步带的带具选择是指选用同步带的具体材料和结构。

带具的选择应根据实际工作环境、工作条件和预期寿命等因素进行。

常见的带具材料有橡胶和聚氨酯等，根据不同的要求可以选择合适的带具结构，如V型、圆形或多楔形等。

3.4 齿轮选择同步带与齿轮的齿形和齿距必须匹配才能确保传动的正常工作。

在选型齿轮时，需要根据同步带的齿型和齿距来选择合适的齿轮参数，包括模数、齿数和齿轮材料等。

4. 同步带选型技巧4.1 典型应用案例参考参考典型应用案例可以对同步带的选型和应用有更深入的了解。

可以从相似的应用场景中寻找类似需求，借鉴其他成功的选型经验和实践。

4.2 厂商技术支持在选型过程中，可以寻求厂商的技术支持和指导。

由于同步带是一种专业的传动元件，厂商通常拥有丰富的经验和专业知识，可以提供准确的选型建议和解决方案。

4.3 资源整合在选型过程中，可以整合各种资源来获取更全面的信息。

同步齿形带的选型方法 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-同步齿形带的选型方法下列选型步骤以头部带轮和尾部带轮的规格相同为前提。

(即使头部带轮和尾部带轮的规格不同，选型步骤1～3仍然相同)请将头部带轮作为驱动带轮。

另外，为了安装皮带并控制张力，请通过止动螺丝等将从动侧设置为可调节直线性和轴间距离的结构。

头部带轮：在行进方向上的前方带轮尾部带轮：在行进方向上的后方带轮Te＝ 9.8(μ?G＋G?H/C)Te (N):有效张力G (Kg):装载于皮带上的传送物品总重量μ:工作台和皮带的摩擦系数(表1)H (mm):扬程C (mm):暂定轴间距(机械长度)表1 皮带和工作台的普通摩擦系数Td＝K?TeTd(N):设计张力 K:过负载系数 Te(N):有效张力K＝K1＋K2＋K3(K1:由工作时间确定的补偿系数 K2:由皮带长度确定的补偿系数K3:由皮带速度确定的补偿系数)表2 K1 由每天的工作时间确定的补偿系数单位：小时3 K2 由皮带长度确定的补偿系数单位：mm4 K3 由皮带速度确定的补偿系数单位：m/分钟【步骤3】选择皮带种类、皮带宽度和带轮直径①从表5中选择Ta(容许张力)≥Td(设计张力)的皮带种类和宽度。

表5接头加工皮带容许张力表单位：N单位：N②无论是驱动带轮，还是从动带轮，其齿数均应比表6中的最小容许齿数要多。

表6 带轮最小容许齿数①请根据暂定轴间距(C’)和大致带轮直径(Dp’)求出大致皮带周长。

Lp’＝2?C’＋π?Dp’Lp’(mm):大致皮带周长C’ (mm):暂定轴间距Dp’(mm):大致带轮直径②请根据大致皮带周长(Lp’)和节距(P)求出皮带齿数(N)。

请将皮带齿数(N)按四舍五入法精确到自然数。

N＝Lp’/P﹡请注意最短尺寸。

N:皮带齿数P (mm):齿距③请根据皮带齿数(N)和节距(P)求出正确的皮带周长。
