东北电网自动发电控制(AGC)运行管理办法(试行)

附件：华电青岛发电有限公司“AGC”奖惩管理办法（试行）为适应华北区域并网发电厂“两个细则”的要求，根据公司“两个细则”奖惩管理办法试行情况，进一步提高公司各部门对“AGC”的重视程度，激励相关部门认真维护机组设备，提高运行操作水平，并积极争取投入AGC系统运行，以争取AGC补偿，特制定本办法。

一、AGC管理要求1.各机组正常运行时，AGC均应投运。

调度部要争取具备投“R”模式的一台机组“R”模式曲线，其它机组运行在“O”模式。

生技部要确保至少一台运行机组具备投“R”模式条件，其他机组具备投“O”模式条件。

2.投“R”模式运行的机组，AGC调节性能指标K值均应大于1。

3.每次出现AGC退出和性能指标不达标现象，由生技部牵头、调度部配合组织有关部门进行分析，确定相关责任部门。

二、AGC投运奖惩规定1.四台机组AGC在“R”模式下运行的累计时间按照运行车间360元/天、热工车间36元/天、燃料公司72元/天、生技部24元/天给予奖励，不足一天的，按照小时相应核算。

2.调度部应确保每月四台机组AGC在R模式下累计运行时间超过10天，低于10天按照120元/天给予调度部考核；超过10天，超出部分按照120元/天给予调度部奖励。

3.为减少公司发电计划考核，非“R”模式的机组AGC应在“O”模式下运行，对AGC 在“O”模式运行的机组按1元/小时对运行车间进行奖励。

4.非AGC“R”模式计划曲线的机组，经当值值长申请，山东电网调度中心安排机组投入AGC“R”模式运行时，按5元/小时奖励当值值长。

该AGC运行时间不与前款第二条重复奖励。

三、AGC运行管理奖惩规定1.AGC投入运行期间，运行监盘人员要加强AGC指令的监视，当发现AGC指令异常时应立即汇报值长，值长及时汇报电网调度。

AGC指令异常超过五分钟未发现，每次考核运行车间100元。

2.非事故情况下，未经值长许可擅自退出AGC者每次考核运行车间100元。

3.AGC调节性能指标达不到要求，按责任认定考核责任部门10元/小时。

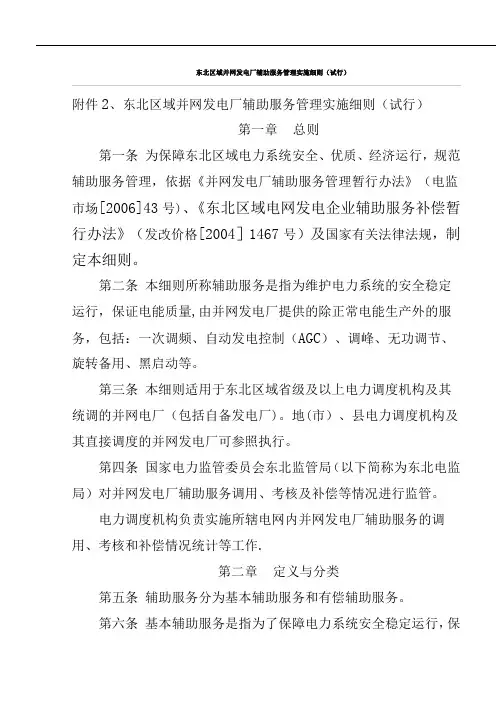

东北区域并网发电厂辅助服务管理实施细则（试行）附件2、东北区域并网发电厂辅助服务管理实施细则（试行）第一章总则第一条为保障东北区域电力系统安全、优质、经济运行，规范辅助服务管理，依据《并网发电厂辅助服务管理暂行办法》（电监市场[2006]43号)、《东北区域电网发电企业辅助服务补偿暂行办法》（发改价格[2004］1467号）及国家有关法律法规，制定本细则。

第二条本细则所称辅助服务是指为维护电力系统的安全稳定运行，保证电能质量,由并网发电厂提供的除正常电能生产外的服务，包括：一次调频、自动发电控制（AGC）、调峰、无功调节、旋转备用、黑启动等。

第三条本细则适用于东北区域省级及以上电力调度机构及其统调的并网电厂（包括自备发电厂)。

地(市）、县电力调度机构及其直接调度的并网发电厂可参照执行。

第四条国家电力监管委员会东北监管局（以下简称为东北电监局）对并网发电厂辅助服务调用、考核及补偿等情况进行监管。

电力调度机构负责实施所辖电网内并网发电厂辅助服务的调用、考核和补偿情况统计等工作.第二章定义与分类第五条辅助服务分为基本辅助服务和有偿辅助服务。

第六条基本辅助服务是指为了保障电力系统安全稳定运行，保证电能质量，发电机组必须提供的辅助服务.包括一次调频、基本调峰、基本无功调节。

（一）一次调频是指当电力系统频率偏离目标频率时，发电机组通过调速系统的自动反应，调整有功出力减少频率偏差所提供的服务.(二）基本调峰是指发电机组在规定的出力调整范围内，为了跟踪负荷的峰谷变化而有计划的、按照一定调节速度进行的发电机组出力调整所提供的服务。

火电非供热机组的基本调峰标准为其额定容量的40%，即基本调峰时的最小出力达到额定容量的60%。

供热机组在非供热期内的基本调峰标准为其额定容量的40％，即基本调峰时的最小出力达到额定容量的60%。

风电等可再生能源按能力参加调峰，火电供热机组在供热期按能力参加调峰,水电机组依据来水情况按能力参加调峰。

中国风能电网自动发电控制(AGC)技术规
范(试行)
介绍
本文档旨在确定中国风能电网自动发电控制（AGC）技术规范（试行），以确保风能发电系统的稳定性和运行效率。

背景
随着中国风能发电行业的快速发展，风电发电系统的规模和数
量不断增加。

为了更好地实现风电系统与电网之间的协同工作，并
保持电力系统的稳定运行，有必要制定相应的技术规范。

目标
本技术规范的目标如下：
- 确保风能电网自动发电控制（AGC）系统的可靠性和稳定性；
- 提高风电系统的灵活性和响应能力；
- 最大程度地保持电网的平衡和功率质量。

主要内容
本技术规范主要包括以下方面的要求：
1. AGC系统的架构和设计要求；
2. AGC系统与电网的接口标准；
3. AGC系统的运行和控制策略；
4. AGC系统的监测和故障排除；
5. AGC系统的数据记录和报告要求。

实施与监督
本技术规范将试行阶段性地实施，并根据实际运行情况进行持
续优化和完善。

相关部门和机构应负责监督和评估技术规范的有效
实施，并及时采取措施解决发现的问题和隐患。

结论
本技术规范的制定旨在提高中国风能电网自动发电控制（AGC）技术水平，确保风能发电系统与电网的协同运行，为风电行业的可
持续发展提供支持和保障。

以上为中国风能电网自动发电控制（AGC）技术规范（试行）
的概要内容。

详细的规范细节将在后续文件中提供。

中国火力发电电网自动发电控制(AGC)技术规范(试行)1. 引言本文档旨在规范中国火力发电电网自动发电控制（AGC）技术的应用和实施。

AGC技术对于电网的稳定运行，能源消耗的优化以及供电质量的提高具有重要意义。

本规范的目标是确保AGC技术的有效应用，保障电网系统的稳定性和可靠性。

2. 术语和定义2.1 火力发电：指以燃煤、燃气、燃油等火力能源为主要燃料的发电方式。

2.2 电网自动发电控制（AGC）：是一种自动控制系统，通过实时监测和调整发电厂的发电功率，以使电网的供需平衡，维持电压和频率在合理范围内。

3. AGC技术要求3.1 发电厂接入AGC系统的要求：- 发电厂需配备与AGC系统通信的监测设备和控制装置；- 发电厂需与电网管理部门建立有效的数据通信和协作机制；3.2 AGC系统的功能要求：- 实时监测电网的供需情况，及时调整发电厂的发电功率；- 对电网负荷变化作出快速响应，维持电压和频率的稳定；- 优化发电厂的运行，实现能源消耗的最小化；- 自动检测电网异常情况，及时采取应对措施；3.3 AGC系统的可靠性要求：- AGC系统应具备高可靠性，确保在电网异常情况下能够持续运行；- AGC系统应具备自动安全机制，能够自动屏蔽故障设备；- AGC系统应具备故障诊断和自我修复能力；4. AGC系统的实施4.1 AGC系统的设备和软件配置：- AGC系统设备应符合国家标准和技术规范的要求；- AGC系统的软件应具备稳定性和安全性，能够满足各项功能和性能要求；4.2 AGC系统的联网和通信：- AGC系统应与电网管理部门的监测中心实现实时数据传输和信息交换；- AGC系统的通信方式应选择可靠、安全的通信协议；4.3 AGC系统的试运行和调试：- AGC系统在正式投入使用前，应进行试运行和调试，确保其稳定运行和性能优良；- AGC系统的试运行和调试过程中，应充分与发电厂和电网管理部门进行协作和沟通；5. AGC系统的监管与评估5.1 AGC系统的监管：- 电网管理部门应对接入AGC系统的发电厂进行监管，确保其符合技术规范和安全要求；- 电网管理部门应定期对AGC系统进行检查和评估，及时发现和解决问题；5.2 AGC系统的评估：- 发电厂和电网管理部门应定期对AGC系统的性能和效果进行评估；- 对于AGC系统的故障和异常情况，应进行及时分析和处理；6. 附则6.1 本规范自颁布之日起试行；6.2 本规范的解释权归国家电网管理部门所有；6.3 本规范如有修改和补充，需经过国家电网管理部门的批准。

附件中国南方电网自动发电控制（AGC）运行管理规定2010-02-10发布2010-02-28实施中国南方电网电力调度通信中心发布目录1前言11 范围12 规范性引用文件13 术语和定义24 总则25管理职责56 运行管理67 参数管理68 安全管理89 异常管理910 检修管理911 统计评价10附录A AGC定值单管理流程11附录B AGC测试工作流程前言随着南方电网自动化程度的提高，AGC系统成为保证电网安全、稳定、优质、经济运行的重要手段之一。

为加强南方电网内各调度机构和电厂的AGC管理，提高发电控制水平，保证电网供需平衡，维持电网频率稳定，根据国家和公司有关规定，制定本规定。

本规定从实施之日起，代替《中国南方电网自动发电控制（AGC）调度管理规定》（调自[2006]03号）。

本规定由中国南方电网电力调度通信中心提出、归口并负责解释。

本规定主要起草单位：中国南方电网电力调度通信中心。

本规定参与起草单位：贵州电力调度通信局广东省电力调度中心、广西电力调度通信中心、云南电力调度中心海南电网公司电力调度通信中心。

本规定主要起草人：赵旋宇、汪浩、王坚、胡荣、李鹏、向德军、钟景承、刘和森、黄文伟、林师。

本规定首次发布时间：2010年02月10日。

中国南方电网自动发电控制（AGC）运行管理规定范围本规定确定了南方电网自动发电控制（以下简称AGC）运行管理的基本原则和要求。

本规定适用于南方电网，总调、各中调和并入南方电网运行的各相关电厂均应遵照执行。

规范性引用文件下列文件对于本文件的应用是必不可少的。

凡注明日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国务院令第115号《电网调度管理条例》DL/T 516-2006 《电力调度自动化系统运行管理规程》DL/T 1040-2007 《电网运行准则》Q/CSG 2 1003-2008 《中国南方电网电力调度管理规程》Q/CSG MS0809-2005 《中国南方电网有限责任公司调度自动化管理规定》《中国南方电网联络线功率与系统频率偏差控制和考核管理旆ā?《中国南方电网自动发电控制(AGC)技术规范》术语和定义控制区域指包括发电设备、供电负荷和输电通道（联络线走廊）在内，满足AGC基本要素要求的电力系统闭合区域。

国家发展改革委关于东北区域电力市场上网电价改革试点有关问题的通知文章属性•【制定机关】国家发展和改革委员会•【公布日期】2004.04.27•【文号】发改价格[2004]709号•【施行日期】2004.04.27•【效力等级】部门规范性文件•【时效性】失效•【主题分类】价格正文国家发展改革委关于东北区域电力市场上网电价改革试点有关问题的通知（2004年4月27日发改价格[2004]709号）辽宁、吉林、黑龙江省、内蒙古自治区发展政革委（计委）、物价局、电力公司，国家电网公司，中国华能、大唐、华电、国电、中电投集团公司，东北电网公司：根据国务院《关于印发电力体制改革方案的通知》（国发［2002］5号）和国务院办公厅《关于印发电价改革方案的通知》（国办发［2003］62号）有关精神，经商国家电监会，决定在东北区域电力市场实施两部制上网电价改革试点。

现将有关事项通知如下：一、改革上网电价形成机制。

上网电价引入竞争机制是建立东北区域电力市场的核心，改革的最终目标是上网电价全部由市场竞争形成。

为了引导和鼓励电力投资，并为电力企业提供部分固定收入保障，有利于电价机制改革的平稳过渡，决定在东北区域电力市场对竞价机组试行两部制电价，其中容量电价由政府价格主管部门制定和调整，电量电价由市场竞争形成。

非竞价机组仍实行政府定价，上网电价由政府价格主管部门按全国统一政策制定和调整。

二、两部制电价适用范围。

两部制电价适用于参与市场竞价的发电机组。

根据东北区域电网实际情况，改革初期参与竞价的机组原则上为区域电网内10万千瓦及以上燃煤发电机组（不含供热电厂和企业自备电厂）；随着市场条件的成熟，其他发电机组逐步进入区域电力市场，执行两部制电价。

三、容量电价的确定原则及方法。

容量电价根据东北区域电力市场内竞价机组总容量电费、年可用容量、年可用小时等参数确定。

具体计算办法见附件。

总容量电费按竞价机组的平均投资成本的一定比例（K）制定。

东北电网自动发电控制功能运行管理办法（试行）第一章总则第一条为保障东北电网安全、优质、经济、稳定运行，加强电网统一调度和运行管理,提高发电机组自动发电控制功能调节性能，结合东北电网机组的实际情况,制定本办法。

第二条自动发电控制（以下简称“AGC”)是指发电机组在规定的出力调整范围内,跟踪电力调度指令,按照一定调节速率实时调整发电出力，以满足电力系统频率和联络线功率控制要求的服务。

第三条并网发电厂单机容量20万千瓦及以上火电机组和单机容量4万千瓦及以上非径流式水电机组应具备AGC功能。

第四条发电厂应保证发电机组AGC设备的正常运行，未经上级调度许可不得擅自退出并网发电机组的AGC功能。

第五条调度机构按照调度管辖范围负责所辖发电机组AGC功能运行管理及考核的具体实施工作，具体按照东北电监局《东北区域发电厂并网运行管理实施细则（试行)》和《东北区域并网发电厂辅助服务管理实施细则（试行)》（以下简称“两个《实施细则》")进行考核和补偿。

第六条本办法以调度机构自动化系统采集的实时数据和当班调度员值班记录为评价依据。

第七条本办法适用于并入东北电网的所有发电机组。

第二章 AGC功能运行管理第八条各级调度机构根据电网实际运行情况，遵循“按需调用”的原则，选择调用发电机组AGC功能，并确认发电机组AGC运行方式。

发电厂应根据上级调度机构当班调度员的指令投入和退出AGC装置。

第九条发电机组AGC调节容量应达到机组额定容量的50％。

第十条发电机组AGC调节性能应满足以下要求：1、采用直吹式制粉系统的火电机组：AGC调节速率不小于每分钟1.0%机组额定有功功率;AGC响应时间不大于60s;AGC调节精度为±2%。

2、采用中储式制粉系统的火电机组：AGC调节速率不小于每分钟2％机组额定有功功率；AGC响应时间不大于40s；AGC调节精度为±2％.3、水电机组：AGC调节速率不小于每分钟20%机组额定有功功率；AGC响应时间不大于20s；AGC调节精度为±2％.第十一条在电网出现异常或由于安全约束限制电厂出力时,发电机组AGC功能达不到投入条件时，经上级调度确认后，不考核该发电机组AGC服务。
