第3章负荷计算及无功补偿电力变压器选择

变压器容量的选择与计算Revised by Petrel at 2021变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。

所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。

当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。

当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。

首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。

确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ）c m d e P P K P == 无功计算负荷（kvar ）tan cc Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U ——用电设备所在电网的额定电压（kv ）;d K ——需要系数；Pe ——设备额定功率； K Σq ——无功功率同期系数； K Σp ——有功功率同期系数； tan φ设备功率因数角的正切值。

例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为（1）水泵电动机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此（2）通风机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此考虑各组用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，总计算负荷为计算出设备的负荷后，就可选择变压器了。

变电所负荷计算和无功补偿的计算1 计算负荷的方法及负荷计算法的确定由于用电设备组并不一定同时运行，即使同时运行，也并不一定都能达到额定容量。

另外，各用电设备的工作制也不一样，有连续、短时、断续周期之分。

在设计时，如果简单地把各用电设备的额定容量加起来，作为选择导线截面和电气设备容量的依据，选择过大会使设备欠载，造成投资和有色金属的浪费；选择过小则会使设备过载运行，出现过热，导致绝缘老化甚至损坏，影响导线或电气设备的安全运行，严重时会造成火灾事故。

为避免这种情况的发生，设计时，应用计算负荷选择导线和电气设备。

计算负荷又称需要负荷或最大负荷。

计算负荷是一个假想的持续负荷，其热效应与某一段时间内实际变动负荷所产生的最大热效应相等。

在供电设计中，通常采用半小时的最大平均值作为按发热条件选择电气设备和导体的依据。

用半小时最大负荷来表示其有功计算负荷，而无功计算负荷、视在计算负荷和计算电流则分别表示为、和。

我国目前普遍采用的确定计算负荷的方法有需要系数法和二项式法。

由于需要系数法的优点是简便，适用于全产和车间变电所负荷的计算，因此本设计变电所的负荷的计算采用需要系数法。

2 需要系数法的基本知识(1).需要系数需要系数是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，即=/=/ 式(1)用电设备组的设备容量，是指用电设备组所有设备（不含备用设备）的额定容量之和，即=。

而设备的额定容量，是设备在额定条件下的最大输出功率。

但是用电设备组的设备实际上不一定都同时运行，运行的设备也不一定都满负荷，同时设备本身和配电线路都有功率损耗，因此用电设备组的需要系数为=/式(2)式中代表设备组的同时系数，即设备组在最大负荷时运行的设备容量与30P 30Q 30S 30I dK d K max P e P 30P eP eP NK e P ∑NP dK K ∑LK e WLηηK ∑全部设备容量之比;代表设备组的负荷系数，即设备组在最大负荷时的输出功率与运行的设备容量之比；代表设备组的平均效率；代表配电线路的平均效率，即配电线路在最大负荷时的末端功率与首段功率之比。

变电站负荷计算及变压器选择探讨摘要：本文介绍煤矿供电企业如何通过变电站负荷计算来确定站用变压器容量及站用变压器型式、阻抗选择原则，并通过新建变电站用变容量设计计算进行分析。

对如何选择站用变压器进行有益的探索。

关键词：煤矿企业变电站站用变压器选择容量探讨煤矿供电企业承担着满足充足供电和安全供电的责任，这要求变电站建设和变压器增容等项工作要考虑变电站的供电负荷选择和变压器的容量。

在变电站建设、扩建和变压器增容时，压器的台数和容量的选择，目前尚无明确具体规定，在通常是按相关规程、制度并结合经验进行。

如果选择变压器的容量过大，就会增加变压器本身和相关设备购置和安装、运行维护的投入，造成资金浪费；如果选择变压器的容量过小，就不能满足供电的需求，变压器超铭牌额定使值运行，造成设备损坏，影响变电站对外安全可靠供电；如果选择变压器容量相当，不仅可节约建设的一次性投资，而且有利于变压器的安全经济运行，减少运行、维护的费用。

因此，在实际工作工作中，要提前计算变电站变压器的容量，根据实际情况，为变电站适当选择变压器的台数、容量和型式。

一、变电站变压器负荷计算要选择主变压器和站用变压器的容量，确定变压器各出线侧的最大持续工作电流。

首先必须要计算各侧的负荷，包括站用电负荷（动力负荷和照明负荷）、10kVφ负荷、35kV负荷和110kV侧负荷。

由公式式中——某电压等级的计算负荷——同时系数（35kV取0.9、10kV取0.85、35kV各负荷与10kV各负荷之间取0.9、站用负荷取0.85）а% ——该电压等级电网的线损率，一般取5%P、cos ——各用户的负荷和功率因数站用负荷计算如下：S站=0.85×(91.5/0.85)×(1+5%)=96.075KV A≈0.096MV A；10kV负荷计算如下：S10KV=0.85[(4+3+3.5+3.2+3.4+5.6+7.8)×0.85+3/9×4]×(1+5%)=38.675WV A；35kV负荷计算如下：S35KV=0.9×[(6+6+5+3)/0.9+(2.6+3.2)/0.85]×(1+5%)=27.448MV A110kV负荷计算如下：S110KV=0.9×(20/0.9+5.8/0.85+25.5/0.85+12/0.9) ×(1+5%)+ S站=68.398+0.096=68.494MV A。

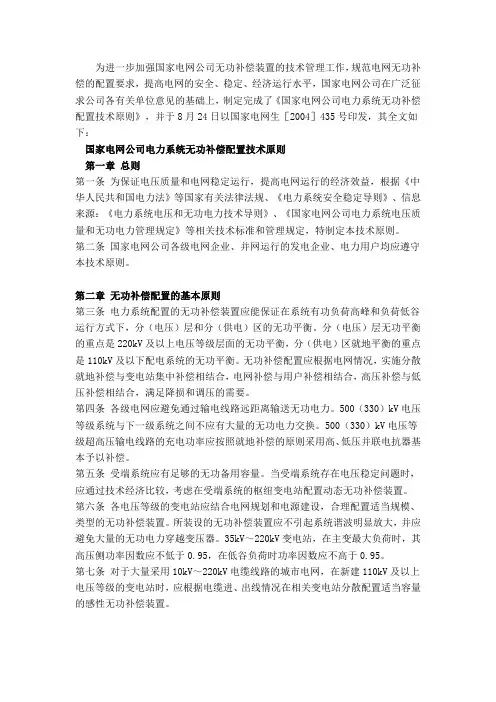

为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，并于8月24日以国家电网生［2004］435号印发，其全文如下：国家电网公司电力系统无功补偿配置技术原则第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。

第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。

第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。

分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。

无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。

第四条各级电网应避免通过输电线路远距离输送无功电力。

500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。

500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。

第五条受端系统应有足够的无功备用容量。

当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。

第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。

所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。

无功补偿和变压器的容量选择摘要合理的无功就地补偿和选择变压器容量可以降低损耗，提高系统运行的经济性，是电力需求侧管理的重要内容。

本文将二者有效结合，推导了最经济运行的公式，通过简单迭代来确定无功就地补偿容量和变压器容量的选择。

算例证明了其效果。

关键词无功补偿变压器容量最佳负载率无功补偿和变压器的容量选择Planning of Reactive Compensation and Transformer CapacityAbstract: Rational planning of local reactive compensation and transformer capacity is very important for demand side management to reduce power losses and improve the economical power system operation. The best economical formulas are deduced through connection of the both. The capacity determination of local reactive compensation and the rational transformer capacity can be got through simple iteration. Examples are presented to show the effectiveness.Keywords: reactive compensation transformer capacity optimal load coefficient1 前言电力市场的开放使电力需求侧管理越来越受到关注。

电力需求侧管理指的是电力公司采取有效的激励和诱导措施以及适宜的运作方式，与用户共同协力提高终端用电效率，改变用电方式，为减少电量消耗和电力需求所进行的管理活动。

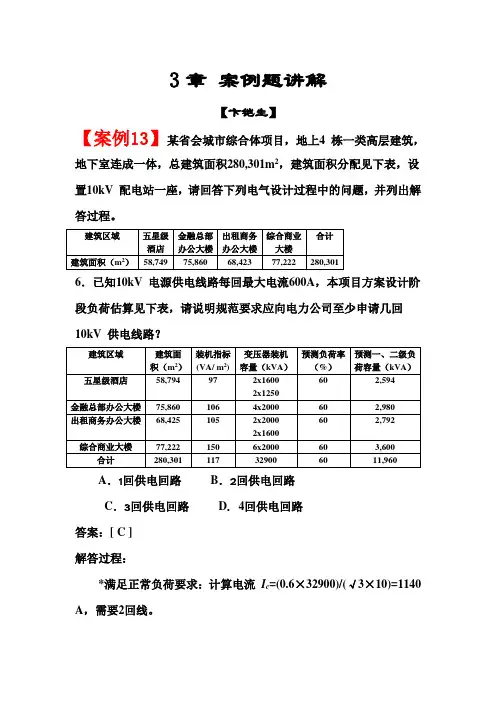

3章案例题讲解【卞铠生】【案例13】某省会城市综合体项目，地上4 栋一类高层建筑，地下室连成一体，总建筑面积280,301m2，建筑面积分配见下表，设置10kV 配电站一座，请回答下列电气设计过程中的问题，并列出解答过程。

6．已知10kV 电源供电线路每回最大电流600A，本项目方案设计阶段负荷估算见下表，请说明规范要求应向电力公司至少申请几回10kV 供电线路？A．1回供电回路B．2回供电回路C．3回供电回路D．4回供电回路答案：[ C ]解答过程：*满足正常负荷要求：计算电流I c=(0.6×32900)/(√3×10)=1140 A，需要2回线。

*满足一、二级负荷要求：依据GB 50052-2009之4. O. 5 条{或《配电手册》P30之（7）}，同时供电的两回及以上供配电线路中. 当有一回路中断供电时，其余线路应能满足全部一级负荷及二级负荷。

一、二级负荷计算电流I1+2=11960/(√3×10)=691 A，需要2回线加1回线。

【点评】有人认为应按变压器装设容量计算，I c=1900 A，需要4回线。

这样就失去了最重要的考点，看来不符合题意。

7．.裙房商场电梯数量见下表，请按需要系数法计算（同时系数取0.8）供全部电梯的干线导体载流量不应小于下列哪一项？注：持续运行时间1h 额定容量。

A．226.1A B．294.6A C．361.5A D．565.2A答案：[ B ]解答过程：依据《配电手册》P734、735之（1）、（2），列表计算。

【点评】这是非典型“负荷计算”题；实际上是跨章题。

这是第一次考GB50055即《配电手册》第十二章。

这一动向值得注意。

【回顾】2011年,我在讲解前一年的案例题时，写了下面一段话：（1）电动机的额定功率为轴功率（输出功率），额定电流为输入电流，因此，计算额定电流时应除以效率。

（2）在负荷计算中，电动机的设备功率直接取轴功率；输入功率与输出功率的差异已揉在需要系数或利用系数中。

第三章工厂电力负荷及其计算一、填空题1、年最大负荷P max就是。

2、电力负荷的两个含义，一是指，二是指。

3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。

4、工厂用电设备，按其工作制分三类：、、。

5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。

6、目前计算负荷的方法有、、三种方法。

7、我国供电企业对工业用户的收费采用的是“”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh来计算电费。

8、在我国《供电营业规则》中规定，用电企业的功率因素cosϕ小于时，必须进行补偿；对变电所高压侧的功率因素cosϕ必须。

9、尖峰电流I pk用来选择和、整定继电保护装置及检验电动机自起动条件等。

10、工厂电容补偿的方式有、、。

11、补偿电容的接线形式有、。

12、单相设备接于相电压时的等效三相设备容量Pe是。

13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机P N=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是。

13、进行负荷计算的主要任务和目的是：(1) ，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。

14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min 最大负荷的平均值作为。

而不考虑电力系统运行时出现的短时（1～2s）负荷。

15、某10kV车间变电所，总计负荷容量为650kV·A。

其中一、二级负荷有420kvar，该变电所宜装设台主变压器，每台变压器的容量ST可选kV·A。

16、根据电力负荷随时间变化的关系而绘制的曲线叫。

根据电力负荷的性质不同可分为、两种。

按时间范围不同有、和三种。

17、并联电力电容器在企业供电系统中的装设位置，有补偿、补偿和补偿，因为QC（△）= QC（Y），所以常采用接线方式。

某花园小区供电方案某花园小区供电方案设计姓 名学 号院系、部 电气工程系 班 号完成时间2012年6月20日 ※※※※※※※※※※※ ※※ ※※※※※※※※2009级工厂供电课程设计摘要本次设计的课题是住宅小区供电系统的一次设计，根据配电自动化的内容和国内配电的发展状况，本着“安全性、可靠性、经济性以及易维护行”的原则，完成本次设计。

这次设计首先根据设计要求和设计设想进行负荷计算，然后进行无功功率补偿，选择变压器，再进行短路计算，最后根据计算结果进行设备和线路的选择和校验，确定主接线方案。

关键词：负荷计算无功补偿短路计算设备选择校验主接线目录摘要 (I)第1章设计任务 (1)1.1设计内容 (1)1.2设计依据 (1)1.3设计要求 (2)第2章负荷计算和无功功率补偿 (3)2.1 负荷计算 (3)2.2无功功率补偿 (5)第三章变电所主变压器及主接线方案的选择 (10)3.1变电所主变压器的选择 (10)3.2 变电所主接线方案的选择 (11)第4章短路电流的计算 (12)4.1临时施工短路电流计算 (12)4.2花园小区短路电流计算 (13)第5章变电所一次设备的选择校验 (17)5.110kV侧一次设备的选择校验 (17)5.2 380V侧一次设备的选择校验 (19)5.3 低压母线的选择 (20)第6章变压所进出线的选择 (21)6.110kV高压进线的选择 (21)6.2 380低压出线的选择 (21)第7章变电所二次回路方案的选择 (24)第8章降压变电所防雷 (25)第9章设计总结 (26)参考文献 (27)附表 (28)第1章设计任务1.1设计内容1、为花园小区临时施工现场选配变压器；2、花园小区长期供电变电所设计。

1.2设计依据花园小区总平面图如图所示1、临时施工现场用电情况如下：混凝土搅拌机2台，每台10kw，380v卷扬机2台，每台28kw，380v塔式起重机2台，每台20kw，380v振捣器10台，每台1kw，380v施工照明，5750w，220v生活照明，9000w，220v动力设备平均功率因数0.75，需要系数0.5，照明需要系数0.9.2、小区有两栋高层楼房(1) 1号楼24层分3个单元，2号楼18层，1个单元，各楼每个单元负一层均设有单元配电室，每个单元有15kw电梯两部，10kw风机和25kw高压水泵电动机2台，220kw热力泵电动机2台；(2) 两栋楼各有30kw消防水泵电动机各两台；(3) 1号楼每个单元住户用电设备容量为192kw，2号楼住户用电设备容量为144kw。

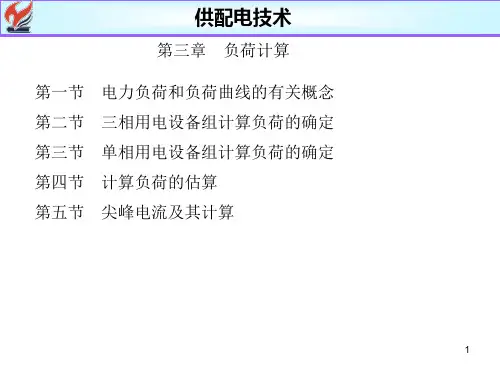

第三章 负荷计算及无功补偿广东省唯美建筑陶瓷有限公司 刘建川3．1 负荷曲线与计算负荷负荷曲线（load curve ）是指用于表达电力负荷随时间变化情况的函数曲线。

在直角坐标糸中，纵坐标表示负荷（有功功率和无功功率）值，横坐标表示对应的时间（一般以小时为单位） 日负荷曲线年负荷曲线年每日最大负荷曲线年最大负荷和年最大负荷利用小时数3．1．2 计算负荷计算负荷是按发热条件选择电气设备的一个假定负荷，其物理量含义是计算负荷所产生的恒定温升等于实际变化负荷所产生的最高温升。

通常将以半小时平均负荷依据所绘制的负荷曲线上的“最大负荷”称为计算负荷，并把它作为按发热条件选择电气设备的依据。

3．2 用电设备额定容量的确定3．2．1 用电设备的一作方式（1）连续工作方式在规定的环境温度下连续运行，设备任何部份温升不超过最高允许值，负荷比较稳定。

（2）短时运行工作制（3）断续工作制用电设备以断续方式反复进行工作，其工作时间与停歇时间相互交替。

取一个工作时间内的工作时间与工作周期的百分比值，称为暂载率，即暂载率亦称为负荷持续率或接电率。

根据国家技术标准规定，重复短暂负荷下电气设备的额定工作周期为10min 。

吊车电动机的标准暂载率为15%、25%、40%、60%四种，电焊设备的标准暂载率为50%、65%、75%、100%，其中草药100%为自动焊机的暂载率。

3．2．2 用电设备额定容量的计算（1）长期工作和短时工作制的设备容量等于其铭牌一的额定功率，在实际的计算中，少量的短时工作制负荷可忽略不计。

（2）重复短时工作制的设备容量○1吊车机组用电动机的设备容量统一换算到暂载率为ε=25%时的额定功率，若不等于25%，要进行换算，公式为：2Pe Pn ==Pe 为换算到ε=25%时的电动机的设备容量εN 为铭牌暂载率Pn 为换算前的电动机铭牌额定功率注意：电葫芦、起重机、行车等都可以用电动机考虑○2电焊机及电焊装置的设备容量统一换算到ε=100%时的额定功率。

变压器容量及无功补偿量的选择在供配电设计工作中，变压器容量及无功补偿量的选择是整个电气设计工作中的重要环节之一，也是作为一名电气设计人员应该掌握的基本知识。

为了让初学者能尽快掌握选择方法，本文将对变压器容量及无功补偿量的基本计算和选择进行介绍。

标签：变压器；容量；无功补偿量；选择1、前言作为一名配电网的电气设计人员，由于经常有建院电气专业人员提供的资料，常会忽略变压器容量选择的计算，但在做改造的工程设计时，当用户增加用电负荷时，则需核验变压器容量是否满足使用要求，确定是否需要进行变压器增容。

本文对计算过程进行规纳整理，旨在提供一些方便实用的计算方法。

2、介绍几种常用的负荷计算方法常用的负荷计算方法有需要系数法、利用系数法、单位面积功率法、综合单位指标法、单位产品耗电量法等。

上面几种计算方法的特点及适用场合：需要系数法计算过程比较简便，应用广泛，适用于设备功率已知的情况；利用系数法的计算结果比较接近实际，但计算过程稍繁，适用于设备功率或平均功率已知的情况，比如工业企业电力负荷计算；单位面积功率法、综合单位指标法、单位产品耗电量法计算简便，精度低，受多种因素影响，变化范围大，适用于设备功率不明的情况，或者设计前期、可研和方案设计阶段。

3、介绍用需要系数法进行变压器容量及无功补偿量选择的基本计算过程本方法应用范围：一般用于民用建筑设计，各用电设备功率已知的项目。

（1）变压器容量选择计算下面①、②为变压器补偿前低压侧总计的计算公式：①Pc= KΣp·Σ（Kd·Pe ）{计算有功功率=有功功率同时系数·Σ（需要系数·每回路用电设备组的设备有功功率）}②Qc= KΣq·Σ（Pc·tgΦ）{计算无功功率=无功功率同时系数·Σ（计算有功功率*计算负荷功率因数角的正切值）}③Sc = {计算视在功率=}【注：Pc：计算有功功率（kW）；Qc：计算无功功率（Kvar）；Pe：每回路用电设备组的设备有功功率（kW）；Kd：需要系数（查表取值）；tgΦ：计算负荷功率因数角的正切值（查表取值）；KΣp、KΣq：有功功率、无功功率同时系数，通常KΣp取0.8～0.9、KΣq 取0.93～0.97，简化计算时KΣp和KΣq可都取KΣp ；Un：系统标称电压（线电压或额定电压）（kV）；Sc：计算视在功率（kV A）】根据上述计算所得的“计算视在功率”初步选择变压器容量。

负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx需要系数,cosΦ,tanΦ见excel表格或工业与民用配电手册设备容量Pe根据下面的公式,计算Pj,Qj,Sj,Ij基本公式：Pj=PeKx Qj=PjtanΦSj=Ij=取同时系数：Kp=0.85,Kq=0.95 计算出Pj,Qj,Sj可以计算出补偿前的功率因数cosΦ,功率因数一般补偿到0.95,查表可查出无功补偿率qc,计算补偿后的设备容量：Pj,Qj,Sj,Ij补偿容量Qc=Pj qc变压器损耗：ΔPb=0.01Sj,ΔQb=0.05Sj变压器负荷率75%-85%,选择变压器台数和容量1.2无功补偿率qc附表见excel表格或工业与民用配电手册2公用工程2.1负荷计算A套住宅建筑面积在60㎡及以下时,用电负荷不宜小于4KW；建筑面积在60-120㎡,用电负荷不宜小于8KW；建筑面积在120-150㎡时,用电负荷不宜小于12KW；建筑面积在150㎡以上时,用电负荷不宜小于16KW,超出部分建筑面积可按40-50W/㎡计算;B新建住宅内公用设施用电按实际设备容量负荷计算,设备容量不明确时,按负荷密度估算,物业管理类60-100W/㎡；商业会所类100-150W/㎡.2.2变压器容量、台数的选择S=总负荷0.5/2 10KV公用配电室变压器单台容量不宜大于800KVA,如果需要选择二台的话除以20.5为配置系数关于变压器容量选择,我们来举个简单例子如下：户型介绍1楼：层高均高3米；共3个单元,11层,一层2户；建筑面积均为80平方;2楼：层高均为3米,共3个单元,7层,一层2户,建筑面积均为71平方;3楼：层高均为3米,共2个单元,7层,一层2户,1单元建筑面积为71平方,2单元建筑面积为49平方;附表：SCB型变压器Sr与Uk%附表。

第三章变压器的选择1.1主变压器台数的确定变压器设计规范中一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上的主变压器，如变电所中可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。

装有两台及两台以上主变压器的变电所，当断开一台时，其余变压器的容量不应小于60%的全部负荷并应保证用户的一、二级负荷。

已知系统情况为本站经2回U0kv 线路与系统相连，分别用于35kv和10kv向本地用户供电。

在该待设计变电所供电的负荷中，同时存在有一、二级负荷。

故在本设计中选择两台主变压器。

1.2主变压器型号和容量的确定：1.主变容量一般按变电所建成后5〜10年的规划负荷来进行选择，并适当考虑远期10〜20年的负荷发展。

对于城郊变电所，主变压器容量应与城市规划相结合。

2.根据变电所所带负荷的性质和电网结构来确定主变的容量。

对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足60%。

考虑变压器有1.3倍事故过负荷能力，则0.6*1.3=78%,即退出一台时，可以满足78%的最大负荷。

本站主要负荷占60%,在短路时(2小时)带全部主要负荷和一半左右1类负荷。

在两小时内进行调度，使主要负荷减至正常水平。

主变压器的容量为：Sn=0.6P mCos (2-1)=0.6x(10+3.6)/0.85=9.6MVA=9600KVA3.相数选择变压器有单相变压器组和三相变压器组。

在330kv及以下的发电厂和变电站中，一般选择三相变压器。

单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高。

只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，因此在本次设计中采用三相变压器组。

4.绕组数选择：在具有三种电压等级的变电所中，如果通过主变各绕组的功率达到该变压器容量的15%以上，或在低压侧虽没有负荷，但是在变电所内需要装无功补偿设备时，主变压器宜选用三绕组变压器。

一、设计任务书（一）设计题目某机械厂降压变电所电气一次设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线及高低压设备和进出线，最后按要求写出设计说明书，绘出设计图样。

（三）设计依据1.工厂总平面图2.工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为5000h，日最大负荷持续时间为8h。

该厂筹造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

低压动力设备均为三相，额定电压为380V。

电气照明及家用电器均为单相，额定电压为220V。

3.供电电源情况：按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图（附图1-4）。

该干线的导线品牌号为185,导线为等边三角形排列，线距为 2.0m。

干线首端（即电力系统的馈电变电站）距离本厂约10.干线首端所装设的高压断路器断流容量为500，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.2s。

为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度为100，电缆线路长度为25。

表1 工厂负荷统计资料厂房编号厂房名称负荷类别设备容量需用系数功率因数1 铸造车间动力400 0.4 0.70照明10 0.8 1.002 锻造车间动力300 0.2 0.65照明10 0.8 1.003 金工车间动力350 0.2 0.65照明10 0.7 1.004 工具车间动力380 0.2 0.60照明10 0.8 1.005 电镀车间动力260 0.5 0.80照明7 0.7 1.006 热处理室动力200 0.5 0.75照明8 0.7 1.007 装配车间动力150 0.4 0.70照明 5 0.8 1.008 机修车间动力150 0.3 0.60照明 4 0.7 1.009 锅炉房动力80 0.7 0.8照明 1 0.9 1.0010 仓库动力25 0.4 0.80 照明 1 0.9 1.0011 生活区动力300 0.8 1.004.气象条件：本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处的平均温度为25℃。
