光模块的封装类型发展

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

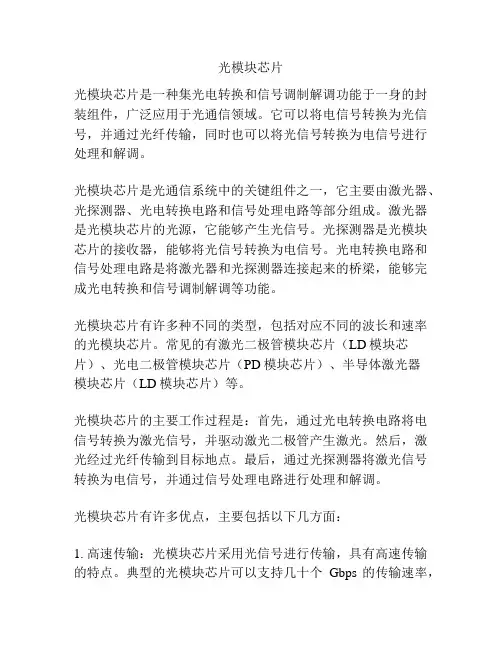

光模块芯片光模块芯片是一种集光电转换和信号调制解调功能于一身的封装组件，广泛应用于光通信领域。

它可以将电信号转换为光信号，并通过光纤传输，同时也可以将光信号转换为电信号进行处理和解调。

光模块芯片是光通信系统中的关键组件之一，它主要由激光器、光探测器、光电转换电路和信号处理电路等部分组成。

激光器是光模块芯片的光源，它能够产生光信号。

光探测器是光模块芯片的接收器，能够将光信号转换为电信号。

光电转换电路和信号处理电路是将激光器和光探测器连接起来的桥梁，能够完成光电转换和信号调制解调等功能。

光模块芯片有许多种不同的类型，包括对应不同的波长和速率的光模块芯片。

常见的有激光二极管模块芯片（LD模块芯片）、光电二极管模块芯片（PD模块芯片）、半导体激光器模块芯片（LD模块芯片）等。

光模块芯片的主要工作过程是：首先，通过光电转换电路将电信号转换为激光信号，并驱动激光二极管产生激光。

然后，激光经过光纤传输到目标地点。

最后，通过光探测器将激光信号转换为电信号，并通过信号处理电路进行处理和解调。

光模块芯片有许多优点，主要包括以下几方面：1. 高速传输：光模块芯片采用光信号进行传输，具有高速传输的特点。

典型的光模块芯片可以支持几十个Gbps的传输速率，满足高速通信的需求。

2. 高密度封装：光模块芯片采用微型封装技术，可以实现高度集成和高密度封装。

这样可以节省空间并提高系统的整体性能。

3. 低功耗：光模块芯片采用半导体器件作为光源，其功耗较低。

相对于传统的电信号传输方式，光模块芯片具有更低的功耗。

4. 长距离传输：光模块芯片采用光纤进行传输，光纤具有较低的衰减和较高的传输带宽，可以实现长距离的传输。

光模块芯片在光通信领域有着广泛的应用。

它被广泛应用于光交换机、光网络设备、数据中心、传感器等领域，用于实现高速、高带宽和长距离的通信需求。

总之，光模块芯片是光通信系统中的关键组件之一，具有高速传输、高密度封装、低功耗和长距离传输等优点，广泛应用于光通信领域。

光模块封装类型光模块是由光学器件和电子器件组成的，用于光通信和光交换的微型封装模块。

光模块的封装类型可以根据不同的应用场景和生产工艺进行分类。

下面将详细介绍光模块的几种主要封装类型。

1. TO封装TO封装（Transistor Outline Package）也称为外延式金属外壳封装，是最早采用的光模块封装之一。

该封装包裹了发光二极管或激光二极管，从而起到保护和封装的作用。

TO封装的优点是易于生产和安装，能够承受高温和机械冲击。

缺点是体积较大，无法满足高速光通信的需求。

2. SMD封装SMD封装（Surface Mount Device Package）是表面贴装封装技术，是一种集成度高、规格小的光模块封装。

SMD封装适用于高速光通信场景，其尺寸和结构设计能够满足模块化组装的标准要求，便于大规模生产和自动化生产。

SMD 封装的缺点则是操作难度较大，需要高度专业技能和精密设备，成本较高。

3. DIP封装DIP封装（Dual Inline Package）双行直插式封装，是一种通过插座与电子主板相连的光模块封装。

DIP封装具有体积小、操作方便、安装容易等优点。

DIP 封装常应用于光电转换领域，如传感器、移动设备、医疗设备等。

4. CSP封装CSP封装（Chip Scale Package）是芯片级封装技术，将芯片和封装作为一体化封装的技术。

CSP封装能够大大减小光模块体积，同时保证高效的光学性能和稳定性。

CSP封装在移动设备、通信设备等领域得到广泛应用。

以上就是几种常见的光模块封装类型，各种类型均具有优缺点，在不同的应用场景中选择适合的封装类型非常重要。

未来，随着信息技术的不断进步和产业技术的不断创新，光模块封装技术也必将不断更新和发展，为光通信和光交换领域的创新带来更大的推动力。

光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。

它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。

本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。

其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。

这些不同类型的光模块适用于不同的应用场景和需求。

例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。

首先，电信号经过电-光转换器，被转换为光信号。

然后，光信号经过光纤传输到目标地点。

最后，光信号再经过光-电转换器，被转换为电信号。

这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。

在光通信系统中，光模块用于实现高速、远距离的光信号传输。

它被广泛应用于光纤通信、数据中心互联等领域。

在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。

例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。

首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。

其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。

此外，光模块还具有抗电磁干扰、安全可靠等优势。

由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。

未来，光模块的发展趋势主要包括以下几个方面。

首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。

其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

光模块发展趋势随着信息技术的飞速发展与普及，光模块作为一种重要的光通信设备，其发展趋势备受瞩目。

在不断创新的科技领域中，光模块的未来发展充满了无限可能。

首先，光模块在速率方面呈现出的明显趋势是不断提高。

随着通信网络需求的日益增长，传输速率成为衡量光模块性能的重要指标之一。

目前，已经有了100G、400G甚至1T等超高速率的光模块技术，而且随着技术的进一步突破，未来更高速率的光模块将加速被应用和推广。

其次，光模块的集成度将进一步提升。

以前的光模块功能相对单一，需要多个组件来完成通信功能，而现在，随着技术的进步，集成度越来越高。

比如，通过对芯片和封装工艺的优化，光收发功能、调制解调功能、光功率控制等多个功能可以被集成到一个光模块中，提高了光模块的性能和稳定性。

未来，随着技术的不断发展，光模块的集成度还将进一步提升。

此外，光模块的小型化和低功耗也是其发展的重要方向。

随着移动互联网的兴起，对光模块体积和功耗要求越来越高，特别是在移动设备、无线通信设备等领域。

因此，优化设计、采用高效的材料和技术，使得光模块在体积和功耗方面得到更好的平衡，成为未来发展的趋势之一。

另外，光模块的成本也在逐步降低，这将进一步推动光模块的应用普及。

随着技术的累积和产量的提升，光模块的制造成本在不断降低，使得更多企业和用户可以承受得起光模块的价格。

这对于推动光模块的市场化和快速应用具有重要作用，也将进一步推进光模块的发展。

总的来说，光模块作为光通信领域的重要组成部分，其发展趋势充满了希望和机遇。

未来，光模块将在提高速率、提升集成度、实现小型化和低功耗、降低成本等方面持续创新，为信息通信技术的发展做出更大的贡献。

相信在不久的将来，光模块将在各个领域发挥更广泛的应用，为推动信息社会的发展做出更大的努力。

未经允许，禁止转载！。

光模块封装方案
1.DIP（直插式）封装：DIP封装是一种常见的光模块封装
方式，其通过引脚直接插入到电路板上，具有容易替换和安装
的优点。

这种封装方式适用于光通信领域的一些传统组件，如LED指示灯和光电耦合器。

2.SMD（贴片式）封装：SMD封装是一种现代化的光模块
封装方式，其通过在电路板的表面上进行贴片焊接的方式实现。

SMD封装具有紧凑、体积小、便于集成的特点，适用于高密度集成的光模块，如光发射器和接收器。

3.TO（管壳式）封装：TO封装是一种常见的激光器封装方式，其采用金属或陶瓷管壳保护激光器内部光学元件。

TO封装具有良好的散热性能和耐用性，适用于高功率、高温度要求的
激光器。

4.COB（芯片级封装）：COB封装是一种高度集成的封装方式，将光模块的所有光学元件直接集成在一个芯片上，并通过
粘着或焊接固定在电路板上。

COB封装具有高集成度、体积小、传输损耗低等优点，适用于高速光通信和光互联应用。

光模块封装类型分类以光模块封装类型分类为标题，写一篇文章。

光模块是光通信领域中非常重要的组件，它能够将电信号转换为光信号，实现光纤传输。

根据封装的不同方式，光模块可以分为多种类型。

本文将对光模块的封装类型进行分类介绍。

一、直插式光模块直插式光模块是一种常见的封装形式，它采用直接插入到光模块插座中的方式进行连接。

这种封装类型具有体积小、安装方便等特点，广泛应用于数据中心、企业局域网等场景。

常见的直插式光模块有SFP、XFP、QSFP等。

SFP（Small Form-factor Pluggable）是一种小尺寸的光模块，支持多种传输速率和传输距离。

它广泛应用在以太网、光纤通信等领域。

SFP模块可以实现热插拔，方便维护和升级。

XFP（10 Gigabit Small Form-factor Pluggable）是一种支持10G传输速率的光模块。

它在传输速率和尺寸上相对于SFP有所提升，适用于高速率数据传输和光网络应用。

QSFP（Quad Small Form-factor Pluggable）是一种支持高密度端口的光模块。

它可以同时传输4个信号，支持多种传输速率和传输距离。

QSFP模块广泛应用于高速率数据传输和光网络中。

二、模块化光模块模块化光模块是一种将光模块封装在机械结构中的形式，可以为光模块提供更好的保护和散热性能。

常见的模块化光模块有CXP、CFP等。

CXP（100 Gigabit Parallel Active Optical Cable）是一种支持高速率传输的模块化光模块。

它采用多芯光纤进行连接，支持100G 传输速率。

CXP模块广泛应用于高速率数据中心和计算机网络中。

CFP（C Form-factor Pluggable）是一种支持高速率传输的模块化光模块。

它采用较大的尺寸，支持100G和400G传输速率。

CFP 模块在数据中心、光网络等领域有着广泛的应用。

三、封装尺寸分类除了直插式和模块化的分类方式，光模块还可以根据封装尺寸的不同进行分类。

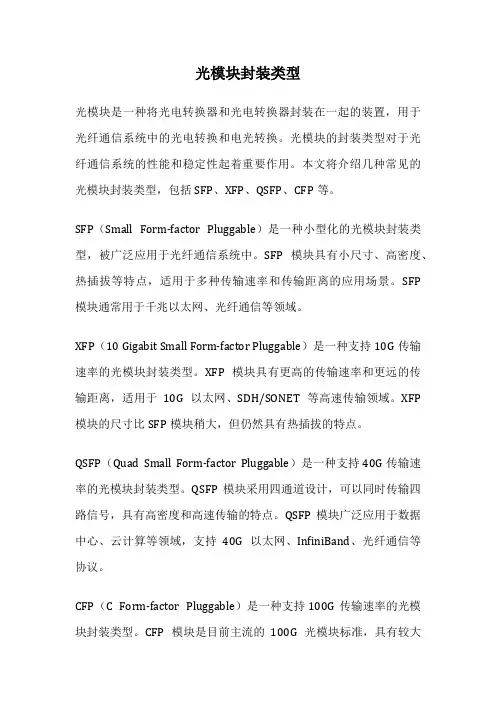

光模块封装类型光模块是一种将光电转换器和光电转换器封装在一起的装置，用于光纤通信系统中的光电转换和电光转换。

光模块的封装类型对于光纤通信系统的性能和稳定性起着重要作用。

本文将介绍几种常见的光模块封装类型，包括SFP、XFP、QSFP、CFP等。

SFP（Small Form-factor Pluggable）是一种小型化的光模块封装类型，被广泛应用于光纤通信系统中。

SFP模块具有小尺寸、高密度、热插拔等特点，适用于多种传输速率和传输距离的应用场景。

SFP 模块通常用于千兆以太网、光纤通信等领域。

XFP（10 Gigabit Small Form-factor Pluggable）是一种支持10G传输速率的光模块封装类型。

XFP模块具有更高的传输速率和更远的传输距离，适用于10G以太网、SDH/SONET等高速传输领域。

XFP 模块的尺寸比SFP模块稍大，但仍然具有热插拔的特点。

QSFP（Quad Small Form-factor Pluggable）是一种支持40G传输速率的光模块封装类型。

QSFP模块采用四通道设计，可以同时传输四路信号，具有高密度和高速传输的特点。

QSFP模块广泛应用于数据中心、云计算等领域，支持40G以太网、InfiniBand、光纤通信等协议。

CFP（C Form-factor Pluggable）是一种支持100G传输速率的光模块封装类型。

CFP模块是目前主流的100G光模块标准，具有较大的尺寸和较高的功耗。

CFP模块适用于100G以太网、OTN等高速传输领域。

除了以上几种常见的光模块封装类型，还有其他一些封装类型如GBIC、X2、XENPAK等。

这些封装类型在不同的应用场景中具有各自的优势和特点。

选择合适的光模块封装类型需要根据具体的应用需求和系统要求进行评估和选择。

总的来说，光模块封装类型是光纤通信系统中不可或缺的关键组件。

不同的封装类型适用于不同的传输速率和传输距离要求，可以满足不同应用场景的需求。

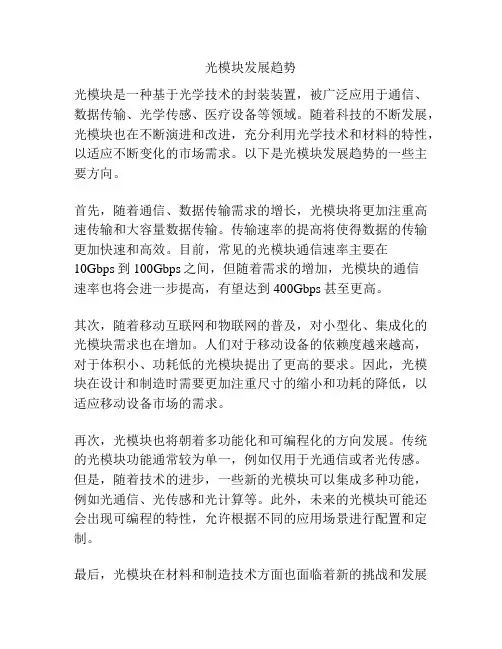

光模块发展趋势光模块是一种基于光学技术的封装装置，被广泛应用于通信、数据传输、光学传感、医疗设备等领域。

随着科技的不断发展，光模块也在不断演进和改进，充分利用光学技术和材料的特性，以适应不断变化的市场需求。

以下是光模块发展趋势的一些主要方向。

首先，随着通信、数据传输需求的增长，光模块将更加注重高速传输和大容量数据传输。

传输速率的提高将使得数据的传输更加快速和高效。

目前，常见的光模块通信速率主要在10Gbps到100Gbps之间，但随着需求的增加，光模块的通信速率也将会进一步提高，有望达到400Gbps甚至更高。

其次，随着移动互联网和物联网的普及，对小型化、集成化的光模块需求也在增加。

人们对于移动设备的依赖度越来越高，对于体积小、功耗低的光模块提出了更高的要求。

因此，光模块在设计和制造时需要更加注重尺寸的缩小和功耗的降低，以适应移动设备市场的需求。

再次，光模块也将朝着多功能化和可编程化的方向发展。

传统的光模块功能通常较为单一，例如仅用于光通信或者光传感。

但是，随着技术的进步，一些新的光模块可以集成多种功能，例如光通信、光传感和光计算等。

此外，未来的光模块可能还会出现可编程的特性，允许根据不同的应用场景进行配置和定制。

最后，光模块在材料和制造技术方面也面临着新的挑战和发展趋势。

目前，光模块的主要材料是玻璃和硅等，但随着新材料的发展，例如高分子材料和光子晶体材料，可能会在光模块中得到应用。

此外，光模块的制造技术也在不断改进，例如采用微纳加工技术来实现更精密的组装和制造，以提高光模块的性能和可靠性。

总之，随着通信、数据传输需求的增加，光模块作为一种重要的光学封装装置将继续发展和改进。

高速、小型化、多功能化和可编程化将成为光模块发展的主要趋势，同时材料和制造技术也将得到进一步的改进和应用。

光模块的发展将为人们的通信、数据传输和光学传感等领域提供更加高效和可靠的解决方案。
