汽车车架的冲压工艺

第二章冲压工艺与车身零部件制造技术一、冲压基本工序冲压：利用模具和冲压设备使薄板料分离和变形的工序。

冲压设备：压力机、冲床成形原理：冲压时材料受应力超过剪切强度；变形时使材料受应力超过屈服极限，形状和轮廓决定于模具凸凹模形状客车冲压工艺主要用于客车车身覆盖件、底盘车架完全成型件的制作。

常用的基本工序为：冲裁、弯曲、拉伸、成型。

冲压按加工性质的不同，可以分为两大类型。

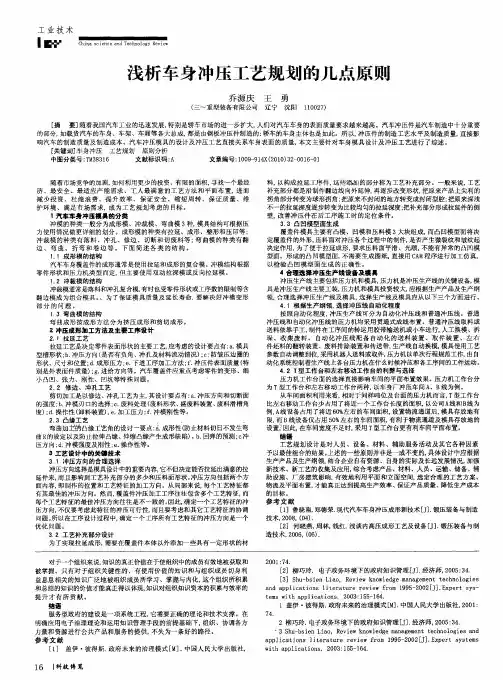

（1）分离工序（2）成型工序二、蒙皮和梁的冲压工序1、蒙皮的冲压工艺，通常都是由拉伸、修边、翻边三个基本工序组成，有的还需要落料或冲孔，有时根据需要和可能可以将一些工序合并，如修边冲孔、修边翻边等。

落料工序是为了获得拉伸工序所需的毛坯。

拉伸工艺是覆盖件（蒙皮）冲压的关键工序，覆盖件（蒙皮）的形状大部分是由拉伸工序形成的。

修边工序是为了切除拉伸件的工艺补充部分。

翻边工序是在修边工序之后，使覆盖件边缘的竖边成型。

冲孔工序是加工覆盖件的孔洞，一般在拉伸工序之后。

2、梁的冲压工序（1）纵梁的下料纵梁下料可采用剪板机的剪切、丙烷切割机、等离子切割机和激光切割机的切割等方法。

其中剪板机是广泛采用的下料设备，具有使用方便、送料简单、剪切速度快、精度高，能剪切交款的板料。

（2）纵梁的孔加工冲孔工序经常是采用液压机和冲模完成。

在小批量生产中长采用钻模在钻床上进行加工。

（3）纵梁的成型主要有三种方法（a）分成三段或四段成型分段处精度差（b）压弯成型构成一个大的30000KN或40000KN的压力机，整体成型。

（c）对于等截面纵梁，用折边机进行折弯成型（等截面纵梁，折边圆角精度差）。

三、连续模概念：连续模又称级进模，在压力机一次行程中，在不同工位上连续冲出一个或多个制件。

复合模概念：几个工序能同时在一个工位上完成的冲压模具称为复合模。

复合模的优点是结构紧凑，生产效率高，工作精度高，安全可靠。

控制方式：开环，闭环开环控制：计算机按照成形要求发指令，回弹的影响不实时考虑。

车架纵梁的冲压成形工艺流程(二)车架纵梁的冲压成形工艺流程简介车架纵梁是汽车的重要部件，它承受着车身的重量和各种力的作用。

为了保证车架纵梁的强度和稳定性，冲压成形工艺被广泛应用于其制造过程中。

本文将详细介绍车架纵梁的冲压成形工艺流程及各个步骤。

工艺流程1.材料准备–选择高强度的钢板作为车架纵梁的原材料，通常采用冷轧钢板。

–按照设计要求，剪切成合适的尺寸和形状。

2.模具设计–根据车架纵梁的形状和尺寸要求，设计相应的模具。

–在模具中设置上下模，确保能够实现冲压成形。

3.上模与下模安装–将上模和下模安装在冲床上，并进行调整，以确保模具的位置和运动轨迹的准确性。

4.冲床调试–对冲床进行调试，包括冲床的速度、力度和行程的设置。

–确保冲床的稳定性和安全性，以及冲压成形的精度和一致性。

5.冲压成形–将准备好的钢板放置在模具中。

–启动冲床，进行冲压成形操作。

–冲废料和冲件同时完成，确保冲压成形的顺利进行。

6.成品处理–将成形后的车架纵梁经过提取、清洁和除尘等处理。

–检查成品的质量和尺寸，确保符合设计要求。

7.表面处理–按照要求进行喷涂、电泳或电镀等表面处理。

–提高成品的美观度和耐腐蚀性。

8.检验和质量控制–对成品进行检验，包括外观检查、尺寸测量和强度测试等。

–严格控制质量，确保产品符合国家和行业标准。

9.包装和出厂–对成品进行包装，以便运输和储存。

–出厂前进行最后的质量检查，确保产品完好无损。

结论车架纵梁的冲压成形工艺流程包括材料准备、模具设计、冲床调试、冲压成形、成品处理、表面处理、检验和质量控制、包装和出厂等多个步骤。

每个步骤的严格执行和高标准要求，对于保证车架纵梁的质量和稳定性至关重要。

通过不断改进和创新，冲压成形工艺将为汽车制造业带来更高的效率和质量。

1客车车架总成的结构客车车架按结构型式可分为三种：纵梁式、格栅式及三段式。

纵梁式车架是由贯通前后的纵梁及若干横梁、用铆接或焊接方式连接成的刚性构架。

车架构件一般用低合金钢钢板冲压而成。

格栅式车架(承载底架) 是按整车布置要求设计的空间桁架结构，一般用薄壁矩形管或薄板件焊接而成。

三段式车架由纵梁式和格栅式组合而成，即前后段为纵梁式、中间为格栅式结构。

本文将对纵梁式车架构件的冲压工艺作一些介绍。

2车架纵梁与横梁的冲压工艺客车车架的产量多为中小批量，生产中大多采用一些通用机床、工装、模具，以适应客车多品种、小批量、特殊要求多的特点。

车架构件生产常用冲压工艺有：剪板机剪切下料、冲裁、弯曲、翻边等。

根据车架构件生产的特点，冲压生产中应注意以下几个方面。

2.1剪板机剪切下料根据要求将材料剪切成毛料，下料时应注意排料。

(1) 提高材料利用率。

剪板机下料一般剪为矩形毛料，排样类型为无搭边型。

车架构件生产中合理选择材料规格、合理排样具有很高的经济效益，材料利用率可达90% 以上。

(2) 注意材料纤维方向。

车架构件材料为热轧大梁钢板，板平面方向性比较明显，即材料轧制方向与宽度方向机械性能差别较大，下料时尽量避免后道工序的弯曲线与材料轧制方向相同，应成45°或90°角。

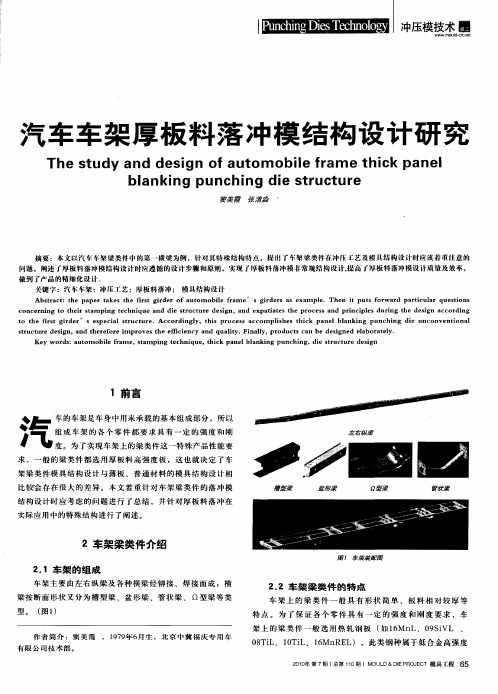

2.2冲裁冲裁是利用冲模使材料分离的一种冲压工艺，包括切断、落料、冲孔、切口等工序。

(1) 冲裁模间隙。

由于车架构件材料厚度厚、硬度高，设计时应尽可能地加大间隙以利于提高冲模的寿命。

冲裁模间隙常采用经验公式：c= m t 来确定，式中：c——单边间隙；t——材料厚度，mm；m ——系数，与材料性能及厚度有关，车架材料一般取8%～12% ，断面质量要求不高时，可以放大到12%～18%。

(2) 冲小孔凸模。

车架构件，特别是车架纵梁上有很多各种规格的安装孔，孔径常为<615～ 30，其中多数为<1015、<1215，大批量生产时可采用冲模一次冲孔、切边，中、小批量则可采用数控冲床逐个冲裁。

cfrtp热冲压成形工艺应用一、汽车工业在汽车工业中，CFRTP热冲压成形工艺被广泛应用于制造各种零部件，如车门、发动机罩、车顶板等。

由于该工艺能够提供高强度、轻量化的零部件，从而提高汽车燃油效率和性能，因此受到汽车制造商的青睐。

二、航空航天在航空航天领域，CFRTP热冲压成形工艺被用于制造飞机零部件，如机翼、机身等。

由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，因此能够提高飞机性能和燃油效率。

此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。

三、石油和天然气在石油和天然气工业中，CFRTP热冲压成形工艺被用于制造各种零部件，如油井套管、天然气管道等。

由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高管道的安全性和使用寿命。

此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。

四、电力和能源在电力和能源领域，CFRTP热冲压成形工艺被用于制造各种零部件，如风力发电机叶片、核电站管道等。

由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高设备的安全性和性能。

此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。

五、建筑和基础设施在建筑和基础设施领域，CFRTP热冲压成形工艺被用于制造各种结构件，如桥梁、高速公路等。

由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高结构的安全性和使用寿命。

此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的结构件，如高温、高压等。

六、体育和娱乐在体育和娱乐领域，CFRTP热冲压成形工艺被用于制造各种器材和装备，如自行车车架、滑雪板等。

由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高器材和装备的性能和安全性。

此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的器材和装备，如高温、高压等。

七、医疗器械在医疗器械领域，CFRTP热冲压成形工艺被用于制造各种零部件和器材，如人工关节、牙科器械等。

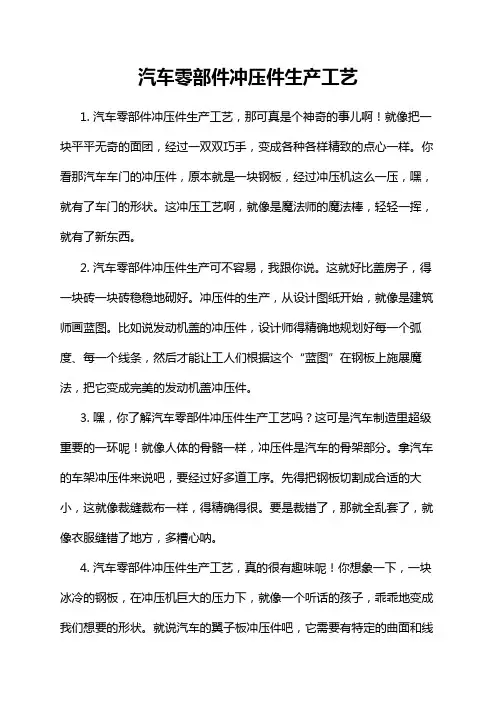

汽车零部件冲压件生产工艺1. 汽车零部件冲压件生产工艺，那可真是个神奇的事儿啊！就像把一块平平无奇的面团，经过一双双巧手，变成各种各样精致的点心一样。
