室内常用的5种照明方式灯光照明的分类按灯具的散光方式,照明灯分为以下五大类:一、直接照明:光源的全部或90%以上直接投射到被照物体上。
特点是亮度大,给人以明亮、紧凑的感觉。
二、半直接照明:光源的60%—90%直接投射到被照物体上,其中10%—40%经反射后再投射到被物体上。
它的亮度仍然较大,但比直接照明柔和。
三、间接照明:光源到被照物体上。
光量弱,光线柔和,无眩光和明显阴影,具有安祥、平和的气氛。
四、半间接照明:光源60%以上的光经过反射后照到被照物体上,只有少量光直接射向被照物体。
五、漫射照明:利用半透明磨砂玻璃罩、乳白罩或特制的格栅,使光线形成多方向的漫射,其光线柔和,有很好的艺术效果,适用于起居室、会议室和一些大的厅、堂照明目前,室内常用的几种照明方式,经过我们室内设计培训中心教师的搜集整理,根据灯具光通量的空间分布状况及灯具的安装方式,现在就介绍几种照明方式:(1)直接照明光线通过灯具射出,其中90%--100%的光通量到达假定的工作面上,这种照明方式为直接照明。
这种照明方式具有强烈的明暗对比,并能造成有趣生动的光影效果,可突出工作面在整个环境中的主导地位,但是由于亮度较高,应防止眩光的产生。
例如,射灯、筒灯、吸顶灯、带镜面反射罩的集中照明灯具等,其优点是局部照明,只需小功率灯泡即可达到所需的照明要求。
(2)半直接照明半直接照明方式是半透明材料制成的灯罩罩住光源上部,60%--90%以上的光线使之集中射向工作面,10%一40%被罩光线又经半透明灯罩扩散而向上漫射,其光线比较柔和。
这种灯具常用于较低的房间的一般照明。
由于漫射光线能照亮平顶,使房间顶部高度增加,因而能产生较高的空间感。
例如,台灯灯罩、落地灯灯罩上部的开口,向上照射的光线再通过天花板投射下来,这种光线比较柔和,一般用于书房、卧室及客厅沙发处。
(3)间接照明间接照明方式是将光源遮蔽而产生的间接光的照明方式,其中90%--100%的光通量通过天棚或墙面反射作用于工作面,10%以下的光线则直接照射工作面。

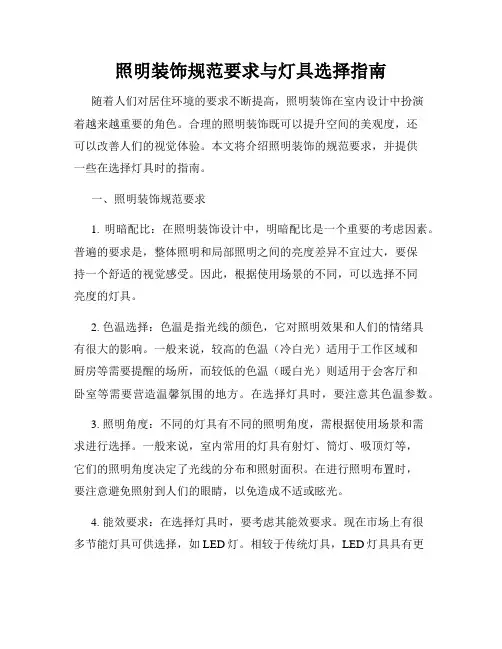

照明装饰规范要求与灯具选择指南随着人们对居住环境的要求不断提高,照明装饰在室内设计中扮演着越来越重要的角色。
合理的照明装饰既可以提升空间的美观度,还可以改善人们的视觉体验。
本文将介绍照明装饰的规范要求,并提供一些在选择灯具时的指南。
一、照明装饰规范要求1. 明暗配比:在照明装饰设计中,明暗配比是一个重要的考虑因素。
普遍的要求是,整体照明和局部照明之间的亮度差异不宜过大,要保持一个舒适的视觉感受。
因此,根据使用场景的不同,可以选择不同亮度的灯具。
2. 色温选择:色温是指光线的颜色,它对照明效果和人们的情绪具有很大的影响。
一般来说,较高的色温(冷白光)适用于工作区域和厨房等需要提醒的场所,而较低的色温(暖白光)则适用于会客厅和卧室等需要营造温馨氛围的地方。
在选择灯具时,要注意其色温参数。
3. 照明角度:不同的灯具有不同的照明角度,需根据使用场景和需求进行选择。
一般来说,室内常用的灯具有射灯、筒灯、吸顶灯等,它们的照明角度决定了光线的分布和照射面积。
在进行照明布置时,要注意避免照射到人们的眼睛,以免造成不适或眩光。
4. 能效要求:在选择灯具时,要考虑其能效要求。
现在市场上有很多节能灯具可供选择,如LED灯。
相较于传统灯具,LED灯具具有更高的能效和更长的使用寿命。
因此,在照明装饰中推荐使用LED灯具,以减少能源消耗和环境污染。
二、灯具选择指南1. 室外照明灯具:室外照明主要用于庭院、花园和门廊等区域。
在选择室外照明灯具时,要考虑其防水性能和耐久性。
同时,为了营造舒适的夜间环境,可以选择具有调光功能的灯具。
2. 室内主照明灯具:室内主照明主要用于客厅、大堂和过道等区域。
一般来说,选择吸顶灯较为合适。
考虑到整体明暗配比和舒适性,可选择具有调光功能的LED吸顶灯。
3. 局部照明灯具:局部照明旨在提供特定区域的照明需求,如书桌、餐桌、墙面装饰等。
根据不同的需求,可选择落地灯、壁灯、台灯等。
在选择时要考虑其照明角度和亮度调节功能。
室内设计经典布光思路及灯光讲解有个著名而经典的布光理论就是“三点照明”。
笔者在此简述一下: 三点照明,又称为区域照明,一般用于较小范围的场景照明。
如果场景很大,可以把它拆分成若干个较小的区域进行布光。
一般有三盏灯即可,分别为主体光、辅助光与背景光。
主体光:通常用它来照亮场景中的主要对象与其周围区域,并且担任给主体对象投影的功能。
主要的明暗关系由主体光决定,包括投影的方向。
主体光的任务根据需要也可以用几盏灯光来共同完成。
如:主光灯在1 5度到30度的位置上,称顺光;在45度到90度的位置上,称为侧光;在90度到120度的位置上成为侧逆光。
主体光常用聚光灯来完成。
笔者喜欢把主体光的亮度设置为240左右。
辅助光:又称为补光。
用一个聚光灯照射扇形反射面,以形成一种均匀的、非直射性的柔和光源,用它来填充阴影区以及被主体光遗漏的场景区域、调和明暗区域之间的反差,同时能形成景深与层次,而且这种广泛均匀布光的特性使它为场景打一层底色,定义了场景的基调。
由于要达到柔和照明的效果,通常辅助光的亮度只有主体光的5 0%-80%。
背景光:它的作用是增加背景的亮度,从而衬托主体,并使主体对象与背景相分离。
一般使用泛光灯,亮度宜暗不可太亮。
布光的顺序是:1)先定主体光的位置与强度;2)决定辅助光的强度与角度;3)分配背景光与装饰光。
这样产生的布光效果应该能达到主次分明,互相补充。
布光还有几个地方需要特别注意:1)灯光宜精不宜多。
过多的灯光使工作过程变得杂乱无章,难以处理,显示与渲染速度也会受到严重影响。
只有必要的灯光才能保留。
另外要注意灯光投影与阴影贴图及材质贴图的用处,能用贴图替代灯光的地方最好用贴图去做。
例如要表现晚上从室外观看到的窗户内灯火通明的效果,用自发光贴图去做会方便得多,效果也很好,而不不要用灯光去模拟。
切忌随手布光,否则成功率将非常低。
对于可有可无的灯光,要坚决不予保留。
2)灯光要体现场景的明暗分布,要有层次性,切不可把所有灯光一概处理。

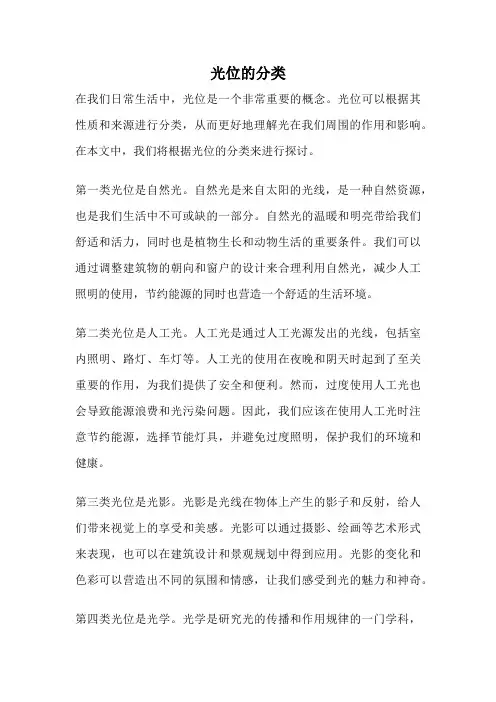

光位的分类在我们日常生活中,光位是一个非常重要的概念。
光位可以根据其性质和来源进行分类,从而更好地理解光在我们周围的作用和影响。
在本文中,我们将根据光位的分类来进行探讨。
第一类光位是自然光。
自然光是来自太阳的光线,是一种自然资源,也是我们生活中不可或缺的一部分。
自然光的温暖和明亮带给我们舒适和活力,同时也是植物生长和动物生活的重要条件。
我们可以通过调整建筑物的朝向和窗户的设计来合理利用自然光,减少人工照明的使用,节约能源的同时也营造一个舒适的生活环境。
第二类光位是人工光。
人工光是通过人工光源发出的光线,包括室内照明、路灯、车灯等。
人工光的使用在夜晚和阴天时起到了至关重要的作用,为我们提供了安全和便利。
然而,过度使用人工光也会导致能源浪费和光污染问题。
因此,我们应该在使用人工光时注意节约能源,选择节能灯具,并避免过度照明,保护我们的环境和健康。
第三类光位是光影。
光影是光线在物体上产生的影子和反射,给人们带来视觉上的享受和美感。
光影可以通过摄影、绘画等艺术形式来表现,也可以在建筑设计和景观规划中得到应用。
光影的变化和色彩可以营造出不同的氛围和情感,让我们感受到光的魅力和神奇。
第四类光位是光学。
光学是研究光的传播和作用规律的一门学科,涉及到光的折射、反射、干涉等现象。
光学的应用非常广泛,包括光学仪器、光学通信、光学材料等领域。
光学技术的发展为人类带来了许多科学和技术进步,也为我们认识和探索世界提供了重要工具。
光位是一个多样化且复杂的概念,涉及到自然、人工、艺术和科学等方面。
我们应该充分理解和利用光位的分类,更好地保护和利用光的资源,创造一个更美好的生活环境。
希望本文能够帮助读者更好地了解光位的分类和意义,激发大家对光的研究和应用的兴趣和热情。
谢谢!。
照明设计手册灯具光度参数一、概述本手册旨在为照明设计师提供一份关于灯具光度参数的全面指南,以便在设计中正确选择和使用灯具,以达到理想的照明效果。
本手册将介绍灯具的光学特性、光度参数、色温、显色指数等基本概念,以及如何根据不同的使用场景选择合适的灯具。
二、灯具类型与光学特性1. 传统白炽灯:光通量高,色温接近自然光,但能耗高,寿命短。
2. 荧光灯:光通量高,寿命长,节能,但显色指数低。
3. LED灯:光通量可控,节能环保,寿命长,显色指数高,但价格较高。
4. 卤素灯:适用于室外照明,光通量高,寿命长。
5. 反射器:影响灯具的光束分布和光强,需根据使用场景选择合适的反射器类型。
6. 遮光器:控制光线投射角度和避免眩光的重要部件。
三、灯具光度参数1. 光源亮度(Luminous flux):描述光源发光能力的参数,单位为流明(lm)。
2. 光束角度:描述光线发散程度的参数,常见的有窄光束(Narrow beam)和广光束(Wide beam)两种类型。
3. 色温(Color temperature):描述光线颜色的参数,单位为开尔文(K)。
不同色温的光线会给人们带来不同的心理感受,如暖白光(Warm white)适合营造温馨氛围,冷白光(Cool white)适合用于办公和阅读环境。
4. 显色指数(CRI):描述光线对物体颜色还原能力的参数,数值越高表示光线对物体颜色的还原越真实。
通常LED灯的显色指数较高。
四、不同使用场景的灯具选择1. 室内照明:根据空间大小和用途选择合适的灯具类型,如台灯、落地灯等。
同时考虑色温和显色指数,确保照明效果舒适且真实。
2. 室外照明:根据环境特点选择卤素灯、LED投射灯等适合室外使用的灯具。
考虑光束角度和亮度,确保照明效果良好。
3. 道路照明:选择高亮度、长寿命、节能环保的LED灯具,同时考虑光束分布和色温,确保道路照明的均匀度和视觉舒适性。
4. 工业照明:根据具体需求选择适合的灯具类型,如防爆灯、LED工矿灯等。

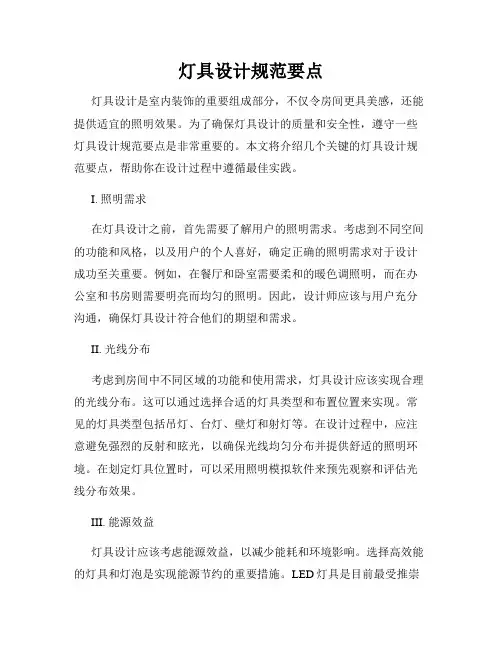

灯具设计规范要点灯具设计是室内装饰的重要组成部分,不仅令房间更具美感,还能提供适宜的照明效果。
为了确保灯具设计的质量和安全性,遵守一些灯具设计规范要点是非常重要的。
本文将介绍几个关键的灯具设计规范要点,帮助你在设计过程中遵循最佳实践。
I. 照明需求在灯具设计之前,首先需要了解用户的照明需求。
考虑到不同空间的功能和风格,以及用户的个人喜好,确定正确的照明需求对于设计成功至关重要。
例如,在餐厅和卧室需要柔和的暖色调照明,而在办公室和书房则需要明亮而均匀的照明。
因此,设计师应该与用户充分沟通,确保灯具设计符合他们的期望和需求。
II. 光线分布考虑到房间中不同区域的功能和使用需求,灯具设计应该实现合理的光线分布。
这可以通过选择合适的灯具类型和布置位置来实现。
常见的灯具类型包括吊灯、台灯、壁灯和射灯等。
在设计过程中,应注意避免强烈的反射和眩光,以确保光线均匀分布并提供舒适的照明环境。
在划定灯具位置时,可以采用照明模拟软件来预先观察和评估光线分布效果。
III. 能源效益灯具设计应该考虑能源效益,以减少能耗和环境影响。
选择高效能的灯具和灯泡是实现能源节约的重要措施。
LED灯具是目前最受推崇的选择,其具有长寿命、高亮度和低耗电的特点。
此外,灯具设计还可以采用智能照明系统,利用光线感应和定时开关等功能,提高能源利用效率。
IV. 安全要求对于灯具设计来说,安全是至关重要的方面。
设计师应该确保灯具符合电气安全标准,并避免可能的电击、短路和火灾等危险。
在选择灯具和灯泡时,应查看相关安全认证,如CE认证、UL认证等。
此外,灯具的安装和固定也必须牢固可靠,以防止灯具脱落或摇晃。
V. 美学设计除了功能和安全性,灯具设计也需要考虑美学因素。
设计师应该选择与室内装饰风格相协调的灯具款式和材质,并确保灯具的外观与房间整体设计一致。
此外,注意灯具的尺寸和比例,以便在视觉上和谐和平衡。
创意和独特的灯具设计可以成为房间的亮点,增添艺术氛围。

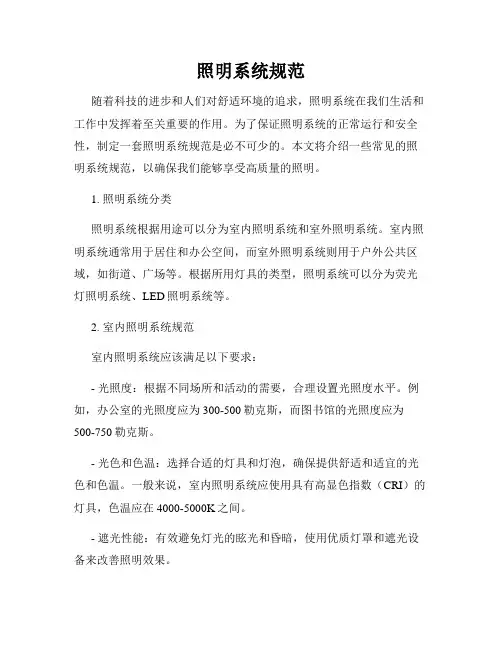

照明系统规范随着科技的进步和人们对舒适环境的追求,照明系统在我们生活和工作中发挥着至关重要的作用。
为了保证照明系统的正常运行和安全性,制定一套照明系统规范是必不可少的。
本文将介绍一些常见的照明系统规范,以确保我们能够享受高质量的照明。
1. 照明系统分类照明系统根据用途可以分为室内照明系统和室外照明系统。
室内照明系统通常用于居住和办公空间,而室外照明系统则用于户外公共区域,如街道、广场等。
根据所用灯具的类型,照明系统可以分为荧光灯照明系统、LED照明系统等。
2. 室内照明系统规范室内照明系统应该满足以下要求:- 光照度:根据不同场所和活动的需要,合理设置光照度水平。
例如,办公室的光照度应为300-500勒克斯,而图书馆的光照度应为500-750勒克斯。
- 光色和色温:选择合适的灯具和灯泡,确保提供舒适和适宜的光色和色温。
一般来说,室内照明系统应使用具有高显色指数(CRI)的灯具,色温应在4000-5000K之间。
- 遮光性能:有效避免灯光的眩光和昏暗,使用优质灯罩和遮光设备来改善照明效果。
- 安全性:灯具的安装和布线应符合相关的安全标准,保证绝缘和接地的正常运行。
- 节能性:选择节能灯具,如LED灯泡,以减少能源消耗并降低碳排放。
3. 室外照明系统规范室外照明系统应该满足以下要求:- 光照布局:根据建筑物或景观的需求,合理分布灯具,确保整个区域的光照均匀。
- 防护性能:室外灯具应具备防水、防尘和防雷等防护能力,以应对各种恶劣的天气条件。
- 光污染控制:在设计室外照明系统时,要注意减少光污染对周边环境的影响。
合理选择灯具的亮度和方向,避免光线向上和向侧面漏出。
- 能源管理:为了节约能源和降低运行成本,室外照明系统应使用智能控制技术,如感应器和定时器,在不需要照明时自动关闭灯具。
4. 维护和检查为了确保照明系统的长期稳定运行,定期的维护和检查是必要的。
对于室内照明系统,要检查灯泡的寿命和亮度,及时更换和清洁。

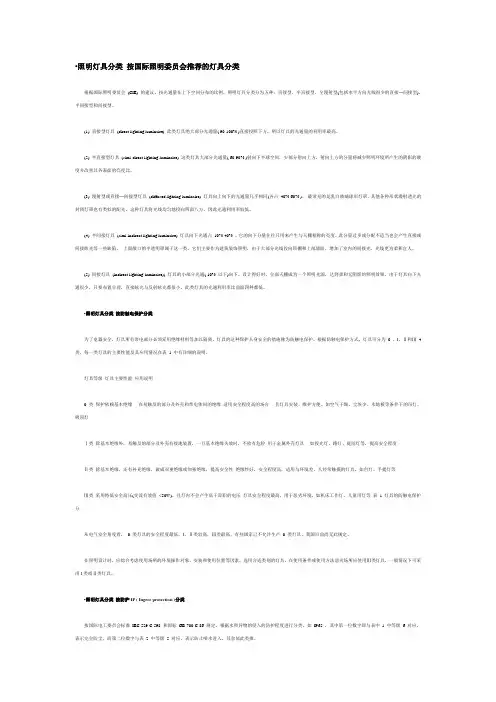

•照明灯具分类按国际照明委员会推荐的灯具分类根据国际照明委员会(CIE) 的建议,按光通量在上下空间分布的比例,照明灯具分类分为五种:直接型、半直接型、全漫射型(包括水平方向光线很少的直接―间接型)、半间接型和间接型。
(1) 直接型灯具(direct lighting luminaire) 此类灯具绝大部分光通量( 90-100% )直接投照下方,所以灯具的光通量的利用率最高。
(2) 半直接型灯具(simi-direct lighting luminaire) 这类灯具大部分光通量( 60-90% )射向下半球空间,少部分射向上方,射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。
(3) 漫射型或直接―间接型灯具(diffused lighting luminaire) 灯具向上向下的光通量几乎相同(各占40%-60% )。
最常见的是乳白玻璃球形灯罩,其他各种形状漫射透光的封闭灯罩也有类似的配光。
这种灯具将光线均匀地投向四面八方,因此光通利用率较低。
(4) 半间接灯具(simi-indirect lighting luminaire) 灯具向下光通占10%-40% ,它的向下分量往往只用来产生与天棚相称的亮度,此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。
上面敞口的半透明罩属于这一类。
它们主要作为建筑装饰照明,由于大部分光线投向顶棚和上部墙面,增加了室内的间接光,光线更为柔和宜人。
(5) 间接灯具(indirect lighting luminaire)) 灯具的小部分光通( 10% 以下)向下。
设计得好时,全部天棚成为一个照明光源,达到柔和无阴影的照明效果,由于灯具向下光通很少,只要布置合理,直接眩光与反射眩光都很小。
此类灯具的光通利用率比前面四种都低。
•照明灯具分类按防触电保护分类为了电器安全,灯具所有带电部分必须采用绝缘材料等加以隔离。
灯具的这种保护人身安全的措施称为防触电保护。
蝙蝠翼光型室内灯具蝙蝠翼光型是指灯具的光分布向蝙蝠翼一样向两侧展开,而常见的室内灯具的光型通常为接近圆形的朗伯分布。
蝙蝠翼光型在室内灯具中有广泛的应用,比如在图书馆或超市使用的条形灯,需要把光尽量分布到两侧书架或货架上,而不是像普通朗伯光型灯具一样将大部分的光浪费在书架或货架中间的地面上。
在办公场所,学校和医院,蝙蝠翼光型的面板灯也可以提供高均匀度的平场照明。
传统的蝙蝠翼光型LED条形灯采用定制的塑料挤出成型的条形透镜,或是采用异形金属反射罩。
但无论是透镜还是金属反射罩,它们最大的问题都是会产生照明区域边缘的黄边和照明不均匀现象。
也有供应商在塑料条形透镜挤出生产时添加扩散剂,使透镜起到一定的扩散效果,并消除黄边。
但这种条形透镜都为定制品,单个项目需求数量不大,而在塑料中添加扩散剂需要大批量的生产才能保证扩散剂的分布均匀性和产品的一致性。
美国Bright View Technologies公司的B系列蝙蝠翼微结构扩散膜可以完美的解决照明区域热斑和黄边现象,并有效的实现蝙蝠翼光型分布,或是均匀的平场照明。
这种微结构扩散膜是通过UV转印的技术将模具上的微结构复制在透明PET膜或是PC膜上。
它的微结构的高度为20~50um, 微结构本身的材料为光学级的透明UV胶。
对于蝙蝠翼扩散膜来说,它有两面不同的微结构,其中一面为微棱镜面,看起来有光泽;另外一面为微结构扩散面,看起来像是磨砂面。
因为蝙蝠翼扩散膜的基材和微结构都为透明材料,没有扩散粒子,只是靠微结构对光的折射起到扩散效果,所以光效很高,通常在90%以上。
如果用于带反射膜的面板灯或直下式灯具,其光效最高可以达到96%。
Bright View的B系列蝙蝠翼扩散膜的型号列表如下。
蝙蝠翼膜型号中的HE10~HE55代表微结构扩散面的扩散角度,扩散角度越大,扩散膜的雾度就越大。
PE07带表扩散膜的基材为7mil (0.175mm)厚度的PET。
由于蝙蝠翼扩散膜是双面微结构,所以无法像Bright View其他微结构扩散膜一样做成硬质贴合板,它在灯具的固定方式通常采用透明板做支撑。
照明灯具分类按用途分类:按国际照明委员会(CIE)推荐的灯具分类(室内照明)根据国际照明委员会(CIE)的建议,灯具按光通量在上下空间分布的比例分为五类:直接型、半直接型、全漫射型(包括水平方向光线很少的直接—间接型)、半间接型和间接型。
(1) 直接型灯具(direct lighting luminaire)此类灯具绝大部分光通量(90-100%)直接投照下方,所以灯具的光通量的利用率最高。
(2) 半直接型灯具(simi-direct lighting luminaire)这类灯具大部分光通量(60-90%)射向下半球空间,少部分射向上方,射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。
(3) 漫射型或直接—间接型灯具(diffused lighting luminaire)灯具向上向下的光通量几乎相同(各占40%-60%)。
最常见的是乳白玻璃球形灯罩,其他各种形状漫射透光的封闭灯罩也有类似的配光。
这种灯具将光线均匀地投向四面八方,因此光通利用率较低。
(4) 半间接灯具(simi-indirect lighting luminaire)灯具向下光通占10%-40%,它的向下分量往往只用来产生与天棚相称的亮度,此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。
上面敞口的半透明罩属于这一类。
它们主要作为建筑装饰照明,由于大部分光线投向顶棚和上部墙面,增加了室内的间接光,光线更为柔和宜人。
(5) 间接灯具(indirect lighting luminaire))灯具的小部分光通(10%以下)向下。
设计得好时,全部天棚成为一个照明光源,达到柔和无阴影的照明效果,由于灯具向下光通很少,只要布置合理,直接眩光与反射眩光都很小。
此类灯具的光通利用率比前面四种都低。
按防触电保护分类为了电器安全,灯具所有带电部分必须采用绝缘材料等加以隔离。
灯具的这种保护人身安全的措施称为防触电保护。
