三极管的主要参数

三极管的主要参数1、直流参数(1)集电极一基极反向饱和电流Icbo,发射极开路(Ie=0)时,基极和集电极之间加上规定的反向电压Vcb时的集电极反向电流,它只与温度有关,在一定温度下是个常数,所以称为集电极一基极的反向饱和电流.良好的三极管,Icbo很小,小功率锗管的Icbo约为1~10微安,大功率锗管的Icbo可达数毫安,而硅管的Icbo则非常小,是毫微安级.(2)集电极一发射极反向电流Iceo(穿透电流)基极开路(Ib=0)时,集电极和发射极之间加上规定反向电压Vce时的集电极电流.Iceo大约是Icbo的β倍即Iceo=(1+β)Icbo o Icbo和Iceo受温度影响极大,它们是衡量管子热稳定性的重要参数,其值越小,性能越稳定,小功率锗管的Iceo比硅管大.(3)发射极---基极反向电流Iebo 集电极开路时,在发射极与基极之间加上规定的反向电压时发射极的电流,它实际上是发射结的反向饱和电流.(4)直流电流放大系数β1(或hEF) 这是指共发射接法,没有交流信号输入时,集电极输出的直流电流与基极输入的直流电流的比值,即:β1=Ic/Ib2、交流参数(1)交流电流放大系数β(或hfe) 这是指共发射极接法,集电极输出电流的变化量△Ic与基极输入电流的变化量△Ib之比,即:β= △Ic/△Ib一般晶体管的β大约在10-200之间,如果β太小,电流放大作用差,如果β太大,电流放大作用虽然大,但性能往往不稳定.(2)共基极交流放大系数α(或hfb) 这是指共基接法时,集电极输出电流的变化是△Ic与发射极电流的变化量△Ie之比,即:α=△Ic/△Ie因为△Ic<△Ie,故α<1.高频三极管的α>0.90就可以使用α与β之间的关系:α= β/(1+β)β= α/(1-α)≈1/(1-α)(3)截止频率fβ、fα当β下降到低频时0.707倍的频率,就是共发射极的截止频率fβ;当α下降到低频时的0.707倍的频率,就是共基极的截止频率fαo fβ、fα是表明管子频率特性的重要参数,它们之间的关系为:fβ≈(1-α)fα(4)特征频率fT因为频率f上升时,β就下降,当β下降到1时,对应的fT是全面地反映晶体管的高频放大性能的重要参数.3、极限参数(1)集电极最大允许电流ICM 当集电极电流Ic增加到某一数值,引起β值下降到额定值的2/3或1/2,这时的Ic值称为ICM.所以当Ic超过ICM时,虽然不致使管子损坏,但β值显著下降,影响放大质量.(2)集电极----基极击穿电压BVCBO 当发射极开路时,集电结的反向击穿电压称为BVEBO.(3)发射极-----基极反向击穿电压BVEBO 当集电极开路时,发射结的反向击穿电压称为BVEBO.(4)集电极-----发射极击穿电压BVCEO 当基极开路时,加在集电极和发射极之间的最大允许电压,使用时如果Vce>BVceo,管子就会被击穿.(5)集电极最大允许耗散功率PCM 集电流过Ic,温度要升高,管子因受热而引起参数的变化不超过允许值时的最大集电极耗散功率称为PCM.管子实际的耗散功率于集电极直流电压和电流的乘积,即Pc=Uce×Ic.使用时庆使PcPCM与散热条件有关,增加散热片可提高PCM.2、Cds---漏-源电容Cdu---漏-衬底电容Cgd---栅-源电容Cgs---漏-源电容Ciss---栅短路共源输入电容Coss---栅短路共源输出电容Crss---栅短路共源反向传输电容D---占空比（占空系数，外电路参数）di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID---漏极电流（直流）IDM---漏极脉冲电流ID(on)---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS(sat)---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流3、IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数）LD---漏极电感4、to(on)---开通延迟时间td(off)---关断延迟时间ti---上升时间ton---开通时间toff---关断时间tf---下降时间trr---反向恢复时间Tj---结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VDS---漏源电压（直流）VGS---栅源电压（直流）VGSF--正向栅源电压（直流）。

三极管的主要参数
三极管是一种常用电子元件，它能控制电流或电压，是电子工程中最
基本的部件。

三极管的主要参数包括型号标识、集电极（C）发射极（E）
和控制极（B）的击穿电压以及正向和反向两种状态下的最大电流值等。

1.型号标识：三极管的型号标识是由字母和数字组成的，用于区分不
同型号的三极管。

由于三极管有多种型号，因此每个型号的型号标识也不
尽相同，国内的三极管一般以“TXX”开头显示，其中“T”表示三极管，“XX”表示三极管型号的编号。

2.集电极（C）：三极管的集电极也叫正极，简称C，它是三极管的
主要出口，用于连接电源供电。

它不仅可以接收电流，还可以把它转化为
电压输出，给电路供电。

3.发射极（E）：三极管的发射极也叫负极，简称E，它是三极管的
主要入口，可以接收外部电路的电流。

它可以把电流转化为信号，通过晶
体管调节输出电流和电压的大小，这是三极管最主要的功能。

4.控制极（B）：三极管的控制极简称B，它是三极管的主要控制极，在电路中，通常是应用信号或电压来控制三极管的工作状态，从而控制晶
体管的输出电流或电压。

5.击穿电压：击穿电压是指三极管正向或反向时，由于电压的升高。

三极管参数三极管的主要参数有电流放大系数、耗散功率、频率特性、集电极最大电流、最大反向电压、反向电流等。

※电流放大系数电流放大系数也称电流放大倍数，用来表示三极管放大能力。

根据三极管工作状态的不同，电流放大系数又分为直流电流放大系数和交流电流放大系数。

1．直流电流放大系数直流电流放大系数也称静态电流放大系数或直流放大倍数，是指在静态无变化信号输入时，三极管集电极电流IC与基极电流IB的比值，一般用hFE或β表示。

2．交流电流放大系数交流电流放大系数也称动态电流放大系数或交流放大倍数，是指在交流状态下，三极管集电极电流变化量△IC与基极电流变化量△IB的比值，一般用hfe或β表示。

hFE或β既有区别又关系密切，两个参数值在低频时较接近，在高频时有一些差异。

※耗散功率耗散功率也称集电极最大允许耗散功率PCM，是指三极管参数变化不超过规定允许值时的最大集电极耗散功率。

耗散功率与三极管的最高允许结温和集电极最大电流有密切关系。

三极管在使用时，其实际功耗不允许超过PCM值，否则会造成三极管因过载而损坏。

通常将耗散功率PCM小于1W的三极管称为小功率三极管，PCM等于或大于1W、小于5W的三极管被称为中功率三极管，将PCM等于或大于5W的三极管称为大功率三极管。

※频率特性三极管的电流放大系数与工作频率有关。

若三极管超过了其工作频率范围，则会出现放大能力减弱甚至失去放大作用。

三极管的频率特性参数主要包括特征频率fT和最高振荡频率fM等。

1．特征频率fT三极管的工作频率超过截止频率fβ或fα时，其电流放大系数β值将随着频率的升高而下降。

特征频率是指β值降为1时三极管的工作频率。

通常将特征频率fT小于或等于3MHZ的三极管称为低频管，将fT大于或等于30MHZ的三极管称为高频管，将fT大于3MHZ、小于30MHZ的三极管称为中频管。

2．最高振荡频率fM最高振荡频率是指三极管的功率增益降为1时所对应的频率。

通常，高频三极管的最高振荡频率低于共基极截止频率fα，而特征频率fT 则高于共基极截止频率fα、低于共集电极截止频率fβ。

常用三极管数据三极管是一种常用的半导体器件，广泛应用于电子电路中。

三极管的性能参数对电路的工作性能起着至关重要的作用。

本文将介绍常用的三极管数据，匡助读者更好地了解和应用三极管。

一、三极管的基本参数1.1 饱和电流（Icmax）：三极管在饱和状态下的最大电流。

通常情况下，饱和电流越大，三极管的工作性能越好。

1.2 最大功耗（Pmax）：三极管能够承受的最大功率。

超过最大功耗可能导致三极管损坏。

1.3 最大耗散功率（Pdmax）：三极管在正常工作状态下能够承受的最大耗散功率。

二、三极管的频率参数2.1 最大工作频率（fT）：三极管能够正常工作的最高频率。

频率越高，三极管的响应速度越快。

2.2 输入电容（Cib）：三极管输入端的电容。

输入电容越小，三极管对输入信号的响应越灵敏。

2.3 输出电容（Cob）：三极管输出端的电容。

输出电容越小，三极管对输出信号的响应越灵敏。

三、三极管的放大特性参数3.1 峰值电流增益（hFE）：三极管的放大倍数。

峰值电流增益越大，三极管的放大效果越好。

3.2 输入电阻（Rin）：三极管输入端的电阻。

输入电阻越大，三极管对输入信号的影响越小。

3.3 输出电阻（Rout）：三极管输出端的电阻。

输出电阻越小，三极管对输出信号的影响越小。

四、三极管的温度特性参数4.1 温度系数（α）：三极管的基极电流随温度变化的系数。

温度系数越小，三极管的温度稳定性越好。

4.2 温度上升系数（β）：三极管的饱和电流随温度升高的系数。

温度上升系数越小，三极管的工作稳定性越好。

4.3 温度范围（Tj）：三极管能够正常工作的温度范围。

超出温度范围可能导致三极管性能下降。

五、三极管的封装参数5.1 封装类型：三极管的封装形式，如TO-92、SOT-23等。

不同封装类型适合于不同的应用场景。

5.2 封装材料：三极管封装的材料，如塑料、金属等。

封装材料的选择影响三极管的散热性能。

5.3 封装尺寸：三极管封装的尺寸，包括封装的长、宽、高等参数。

三极管的相关参数三极管是一种重要的电子器件，广泛应用于电子电路中的放大、开关、斩波等功能。

它具有许多关键参数，下面将详细介绍三极管的相关参数。

1. 最大集电极电流（ICmax）：三极管可以承受的最大集电极电流。

超过这个电流极限，三极管可能会损坏。

2. 最大集电极-基极电压（VCEOmax）：三极管可以承受的最大集电极到基极的电压。

超过这个电压极限，三极管可能发生击穿。

3. 最大功耗（PDmax）：三极管可以承受的最大功耗。

超过这个功耗极限，三极管可能会过热，导致故障。

4. 最大集电极-发射极电压（VCESmax）：三极管可以承受的最大集电极到发射极的电压。

超过这个电压极限，三极管可能发生击穿。

5.最大集电极电流放大倍数（hFE）：三极管的集电极电流与基极电流之间的比例关系。

它表示三极管的放大能力，通常在工作区域内具有较高的值。

6. 饱和区（Saturation Region）：当三极管的基极电流足够大时，集电极-发射极间的电压达到最低值，此时三极管工作在饱和区。

7. 切断区（Cut-off Region）：当三极管的基极电压较低时，集电极-发射极间的电压达到最高值，此时三极管工作在切断区。

8. 属性（Transconductance）：三极管的输入特性之一，它是指集电极电流变化与基极-发射极电压变化之比，常用单位是毫安每伏特（mA/V）。

9. 剪切频率（Cut-off Frequency）：三极管的输出特性之一，它是指在特定放大倍数下，三极管的功耗输出能力降低到原来的一半所对应的频率。

10. 输入电阻（Input Resistance）：三极管的输入电阻，也称为基极电阻，是指输入端电压与输入端电流之比。

11. 输出电阻（Output Resistance）：三极管的输出电阻，是指输出端电压与输出端电流之比。

12. 射极电阻（Emitter Resistance）：三极管的发射极电阻，是指发射极电压与发射极电流之比。

三极管参数代换大全三极管是一种电子器件，常用于放大电路和开关电路中。

在进行电路设计和实际应用中，需要根据具体的使用要求选择合适的三极管参数。

本文将介绍三极管的常用参数以及它们的代换方法，供读者参考。

1.三极管的主要参数三极管的主要参数包括：最大集电极电流（ICmax）、最大集电极电压（VCEmax）、最大功耗（Pmax）、最大封装温度（Tjmax）、增益（hFE）、截止频率（ft）等。

- 最大集电极电流（ICmax）：表示三极管可承受的最大电流，超过此值可能会损坏。

一般可以通过电路实际所需的工作电流来选择合适的三极管。

- 最大集电极电压（VCEmax）：表示三极管可承受的最大集电极与发射极之间的电压，超过此值可能会损坏。

在实际应用中，需要保证电路工作点的集电极电压在此范围内。

- 最大功耗（Pmax）：表示三极管可承受的最大功耗，超过此值可能会导致过热损坏。

在实际应用中，需要根据电路工作条件和环境温度选择合适的三极管。

- 最大封装温度（Tjmax）：表示三极管可承受的最高结温，超过此值可能会损坏。

在实际应用中，需要根据电路工作条件和散热措施选择合适的三极管。

-增益（hFE）：表示三极管的电流放大倍数，即集电极电流与基极电流的比值。

增益越大，放大器的放大效果越好。

在实际应用中，需要根据放大电路的要求选择合适的增益。

- 截止频率（ft）：表示三极管的高频特性，即对高频信号的放大能力。

一般情况下，截止频率越高，三极管的高频性能越好。

在设计高频电路时，需要选择具有较高截止频率的三极管。

2.三极管的参数代换方法在实际应用中，有时我们需要替换款三极管，但是找不到完全相同的型号。

这时就需要进行参数代换。

下面是一些常用的参数代换方法。

- 最大集电极电流（ICmax）：一般情况下，可以选择具有更大ICmax的三极管替代。

注意，ICmax不能太小，否则可能无法满足电路要求。

- 最大集电极电压（VCEmax）：一般情况下，可以选择具有更大VCEmax的三极管替代。

三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数、交流参数和极限参数。

1. 直流参数：直流参数描述了三极管在直流电路中的电流和电压特性。

- 最大集电极电流（Icmax）：三极管集电极能够承受的最大
电流值。

- 最大基极-发射极电压（Vbeo）：基极和发射极之间能够承
受的最大电压值。

- 最大集电极-发射极电压（Vceo）：集电极和发射极之间能
够承受的最大电压值。

- 饱和压降（Vcesat）：三极管处于饱和状态时，集电极和发
射极之间的电压降。

2. 交流参数：交流参数描述了三极管在交流信号下的放大能力和频率特性。

- 增益（β或hfe）：三极管的电流放大倍数。

- 输入电阻（Rin）：输入端的电阻，影响输入信号的放大效果。

- 输出电阻（Rout）：输出端的电阻，影响输出信号的传输效果。

- 频率响应：描述了三极管在不同频率下放大能力的变化情况，常用的参数包括截止频率和增益带宽积。

3. 极限参数：极限参数描述了三极管在工作过程中的极限条件。

- 最大功耗（Pdmax）：三极管能够承受的最大功率。

- 集电极-发射极击穿电压（BVceo）：集电极和发射极之间的
最大击穿电压。

- 集电极-基极击穿电压（BVceo）：集电极和基极之间的最大击穿电压。

- 储能时间（Ton、Toff）：三极管进行开关动作的能力。

这些参数是设计和使用三极管时需要考虑的重要指标，不同的应用场合可能需要不同的参数要求。

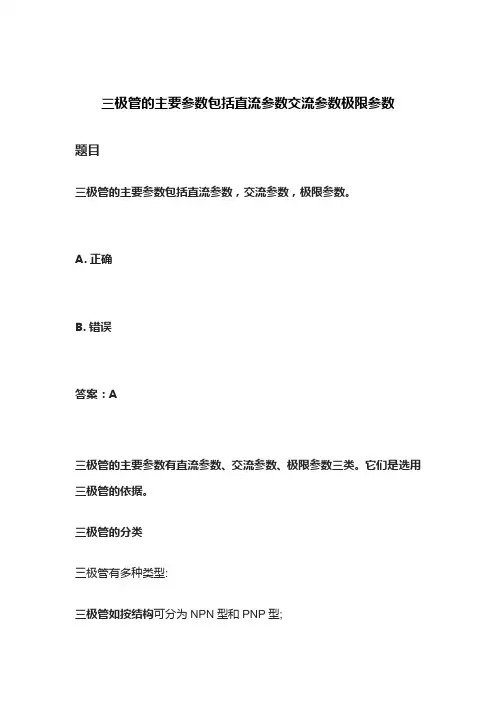

三极管的主要参数包括直流参数交流参数极限参数题目三极管的主要参数包括直流参数，交流参数，极限参数。

A.正确B.错误答案：A三极管的主要参数有直流参数、交流参数、极限参数三类。

它们是选用三极管的依据。

三极管的分类三极管有多种类型:三极管如按结构可分为NPN型和PNP型;按所用的半导体材料可分为硅管和锗管;按功率可分为大功率管、中功率管、小功率管;按频率特性可分为低频管、中频管、高频管和超频管;按输人方式不同可分为普通三极管、光敏三极管、磁敏三极管;按封装内电路结构分为普通三极管、带阻三极管、达林顿三极管、差分对管、功率对管;按封装形式不同分为金属封装三极管、塑料封装三极管表面封装三极管、陶瓷封装三极管:按用途分为通用管、RF三极管列和达林顿管等;按安装方式分为插件三极管和贴片三极管。

1、大功率、中功率、小功率三极管按照耗散功率的不同,三极管可分为大功率三极管、中功率三极管、小功率三极管、极管功率不同,在封装形式上是有明显区别的。

一般来说功率大的，封装外形体积也就主一般可以从外形体积大小大致看出三极管的功率类型。

2.高低频三极管频率特性是三极管的重要指标。

一般把特征频率低于3MHz的三极管称为低频三极管;把特征频率高于3MHz而低于30MHz的三极管称为中频三极管;把特征频率高于30MHz而低于300MHz的三极管称为高频三极管;把特征频率高于300MHz的三极管称为超高频三极管。

超高频三极管也称微波三极管，其频率特性一般高于500MHz，主要用于电视机、雷达和导航等领域中处理微波波段（300MHZ以上的频率）的信号。

三极管的频率特性不能从它的外观看出，只能从型号参数中查到！半导体三极管的应用广泛，主要用途是利用其电流放大作用组成各种放大电路。

其次是在开关电路、逻辑电路以及作为驱动电路的应用。

三极管的主要参数直流参数1、直流参数　（1）集电极⼀基极反向饱和电流Icbo，发射极开路（Ie=0)时，基极和集电极之间加上规定的反向电压Vcb时的集电极反向电流，它只与温度有关，在⼀定温度下是个常数，所以称为集电极⼀基极的反向饱和电流。

良好的三极管，Icbo很⼩，⼩功率锗管的Icbo约为1～10微安，⼤功率锗管的Icbo可达数毫安，⽽硅管的Icbo则⾮常⼩，是毫微安级。

　（2）集电极⼀发射极反向电流Iceo(穿透电流）基极开路（Ib=0）时，集电极和发射极之间加上规定反向电压Vce时的集电极电流。

Iceo⼤约是Icbo的β倍即Iceo=(1+β)Icbo o Icbo和Iceo受温度影响极⼤，它们是衡量管⼦热稳定性的重要参数，其值越⼩，性能越稳定，⼩功率锗管的Iceo⽐硅管⼤。

　（3）发射极---基极反向电流Iebo 集电极开路时，在发射极与基极之间加上规定的反向电压时发射极的电流，它实际上是发射结的反向饱和电流。

　（4）直流电流放⼤系数β1（或hEF）这是指共发射接法，没有交流信号输⼊时，集电极输出的直流电流与基极输⼊的直流电流的⽐值，即：β1=Ic/Ib交流参数　2、交流参数　（1）交流电流放⼤系数β（或hfe）这是指共发射极接法，集电极输出电流的变化量△Ic与基极输⼊电流的变化量△Ib之⽐，即： β= △Ic/△Ib ⼀般晶体管的β⼤约在10-200之间，如果β太⼩，电流放⼤作⽤差，如果β太⼤，电流放⼤作⽤虽然⼤，但性能往往不稳定。

　（2）共基极交流放⼤系数α（或hfb）这是指共基接法时，集电极输出电流的变化是△Ic与发射极电流的变化量△Ie 之⽐，即： α=△Ic/△Ie 因为△Ic＜△Ie，故α＜1。

⾼频三极管的α＞0.90就可以使⽤ α与β之间的关系： α= β/（1+β） β= α/（1-α）≈1/（1-α）　（3）截⽌频率fβ、fα当β下降到低频时0.707倍的频率，就是共发射极的截⽌频率fβ；当α下降到低频时的0.707倍的频率，就是共基极的截⽌频率fαo fβ、fα是表明管⼦频率特性的重要参数，它们之间的关系为：fβ≈（1-α）fα　（4）特征频率fT因为频率f上升时，β就下降，当β下降到1时，对应的fT是全⾯地反映晶体管的⾼频放⼤性能的重要参数。

常用三极管参数大全三极管是一种常见的半导体器件，主要用于放大电流和控制电流的流动。

下面是一些常用的三极管参数的详细介绍。

1. 最大电流 (Ic max)：这是三极管能够承受的最大电流。

当超过这个电流时，三极管可能会被烧毁。

2. 最大电压 (Vce max)：这是三极管的最大耐压能力，也就是能够承受的最大电压。

当超过这个电压时，三极管可能会发生击穿。

3.放大倍数(β)：也叫直流电流放大因子，表示输入电流和输出电流之间的比例关系。

β值越大，放大效果越好。

一般来说，普通的低功率三极管的β值在20到100之间。

4. 饱和电流 (Icsat)：当三极管被正确偏置并处于饱和状态时，电流的最大值。

一般来说，这个值应该小于最大电流的一半。

5.收集极电阻(Rc)：也叫输出电阻，表示三极管作为放大器时，输出端所呈现的电阻值。

一般来说，Rc越大，输出电阻越大。

6.音频频带宽度(fT)：这是三极管的最高工作频率。

对于放大高频信号，fT应该足够高，以保持信号的完整性。

7.噪声系数(NF)：表示三极管产生的噪音的大小。

通常用分贝(dB)为单位表示，值越小表示噪音越小。

8. 输入电阻 (Rin)：表示对输入信号的阻力。

一般来说，输入电阻应该足够大，以避免对信号源的影响。

9. 输出电阻 (Rout)：表示三极管的输出端对外部电路的负载能力。

一般来说，输出电阻应该足够小，以避免对外部电路的影响。

10.温度系数(TC)：表示三极管参数对温度变化的敏感程度。

一般来说，温度系数越小，三极管的性能越稳定。

除了上述常用的参数外，三极管还有很多其他参数，如频率响应、输入/输出电容、功率耗散、失真等等。

这些参数在不同的应用场合中具有不同的重要性。

总的来说，了解三极管的参数对于选择合适的器件、设计电路以及优化电路性能至关重要。

不同的应用需要关注的参数也有所不同，需要根据具体情况进行选择和权衡。
