电工学第二章测验题

电工学2考试题目及答案一、选择题（每题2分，共20分）1. 电流通过电阻时，电阻上产生的热量与电流的平方成正比，与电阻的阻值成正比，与通电时间成正比。

这个关系被称为焦耳定律。

以下哪个选项正确描述了焦耳定律？A. Q = I^2RtB. Q = IR^2tC. Q = It^2RD. Q = Rt^2I答案：A2. 并联电路中，总电阻与各支路电阻的关系是：A. 1/R总 = 1/R1 + 1/R2 + 1/R3B. R总 = R1 + R2 + R3C. R总 = R1 * R2 / (R1 + R2)D. R总 = 1 / (1/R1 + 1/R2 + 1/R3)答案：D3. 交流电的有效值（RMS）是指：A. 交流电的最大值B. 交流电的平均值C. 交流电的瞬时值D. 在同样时间内产生相同热量的直流电的值答案：D4. 星形接法（Y接法）的三相电路中，线电压与相电压的关系是：A. U线 = U相B. U线= √3 * U相C. U线= 1/√3 * U相D. U线 = 2 * U相答案：B5. 变压器的匝数比与电压比的关系是：A. U1/U2 = N1/N2B. U1/U2 = N2/N1C. U1/U2 = 1/(N1/N2)D. U1/U2 = N1^2/N2^2答案：A6. 电容器的容抗与频率的关系是：A. Xc = 1/(2πfC)B. Xc = 2πfCC. Xc = f/(2πC)D. Xc = C/(2πf)答案：A7. 电感器的感抗与频率的关系是：A. Xl = 2πfLB. Xl = 1/(2πfL)C. Xl = f/(2πL)D. Xl = L/(2πf)答案：A8. 交流电路中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 三相电路的功率计算公式是：A. P = √3 * U线 * I线* cosφB. P = √3 * U相 * I相* cosφC. P = U线 * I线* cosφD. P = U相 * I相* cosφ答案：B10. 直流电动机的工作原理是基于：A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 楞次定律答案：B二、填空题（每题2分，共20分）1. 在纯电阻电路中，功率因数______。

《电工与电子技术》第二章 正弦交流电路 第三章 三相交流电路 自测题及答案课程代码02187班级 _______________ 姓名 _____________ 得分一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个选项 中只有一个是符合题目要求的，请将其代码填在题后的括号内。

错选、多选或未选均无分。

l. R 、L 串联的正弦交流电路如图所示， t+100° )V,则总电压11为(B )0A. 5sin3+45° )VB. 10sin (3t+55° )VC. 5V2sin(wt+110° )VD. 10V2 sin(wt+70° )V2. 负载为三角形连接的三相电路，若每相负载的有功功率为30W,则三相有功功率为 （C ）。

A. 0B.30V3 WC. 90WD. 90^3 W3. 某电感L 接于频率为50Hz 的正弦交流电路，设电感L=0.1H,则该电感的感抗等于 （C ）。

A314Q B.0.032Q C.31.4Q D.314Q4•某三角形联接的纯电容负载接于三和对称电源上，已知各相容抗Xc=6Q,线电流为 10A,则三相视在功率（B ）。

A. 1800VAB.600VAC.600WD.1800W 5. 有关图示电路电流/的下列计算公式屮，错谋的是（B ）。

• •6•三相对称负载星形接法，若电源线电压为380V,线电流为10A,每相负载的功率因 数为0.5,则该电路总的有功功率为（C ）o A. 1900W B .2687W C.3291W D.5700W若 U R =5 血 sin( 3 t+10°)V, U L =5 V2 sin( w A. U R ~R C.jcoCUcD.(R +1jcoC7 •纯电感元件的正弦交流电路如图示, (B )。

A. U = -jicoLB. U = jlcoL 小• ・1 C ・U = —jl ——wL ・1D ・U = jl ——coL 已知电源的角频率为（0,其D 与i 的正确关系是题1图jcoC i R8. 图示电路屮，u=U m sin （cot + 18O°）, i=I m sin cot 则此电路元件是（B ）。

电工学2考试题目及答案一、单项选择题（每题2分，共10题）1. 电路中，电压与电流的比值称为（）。

A. 电阻B. 电导C. 电势D. 电抗答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中，电容元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先增大后减小答案：B4. 欧姆定律适用于（）。

A. 直流电路B. 交流电路C. 纯电阻电路D. 所有电路答案：C5. 电路中，功率因数的定义是（）。

A. 电压与电流的比值B. 电压与电流相位差的余弦值C. 电压与电流的有效值之比D. 电压与电流的瞬时值之比答案：B6. 电路中，三相负载的星形接法与三角形接法相比，具有（）。

A. 更高的电压B. 更高的电流C. 更高的功率因数D. 更高的功率答案：C7. 电路中，谐振频率是指（）。

A. 电路阻抗最大的频率B. 电路阻抗最小的频率C. 电路电流最大的频率D. 电路电压最大的频率答案：B8. 电路中，串联电路的总阻抗与各部分阻抗的关系是（）。

B. 相加C. 相乘D. 相除答案：B9. 电路中，若负载为纯电阻，则该负载的功率因数为（）。

A. 0B. 0.5C. 1D. -1答案：C10. 电路中，电流通过电感元件时，会产生（）。

A. 电压降B. 电流滞后C. 电流超前D. 电压超前答案：B二、填空题（每题3分，共5题）1. 电路中的功率可以分为有功功率、无功功率和______。

答案：视在功率2. 电路中，电阻的单位是欧姆，符号为______。

答案：Ω3. 电路中，电容的单位是法拉，符号为______。

4. 电路中，电感的单位是亨利，符号为______。

答案：H5. 电路中，三相负载的星形接法中，线电压与相电压的关系是______。

答案：√3倍三、计算题（每题10分，共2题）1. 已知电路中电阻R=10Ω，电感L=0.5H，电容C=50μF，求电路的谐振频率。

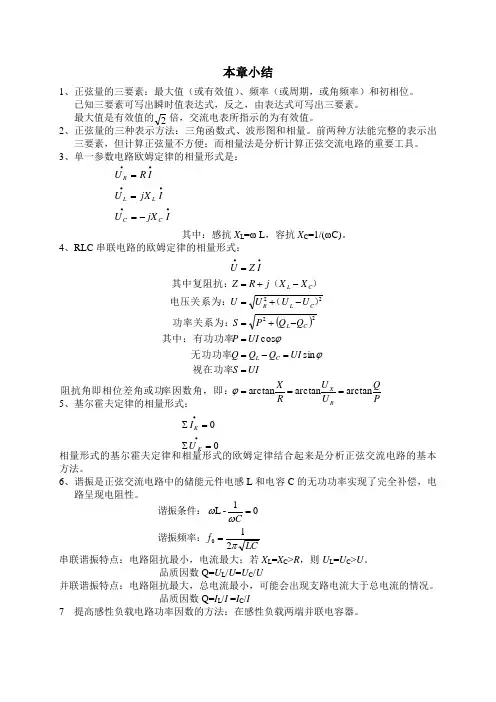

基本要求(1) 理解正弦交流电的三要素、相位差、有效值和相量表示法。

(2) 理解电路基本定律的相量形式、复数阻抗和相量图，掌握用相量法计算简单正弦交流电路的方法。

(3) 了解正弦交流电路的瞬时功率，理解和掌握有功功率、功率因数的概念和计算，了解无功功率和视在功率的概念和提高功率因数的经济意义。

例1 已知某正弦电流当其相位角为6π时，其值为5 A ，则该电流的有效值是多少？若此电流的周期为10 ms ，且在t ＝0时正处于由正值过渡到负值时的零值，写出电流的瞬时值表达式I 和相量I ∙。

解：本题的目的是为了熟悉正弦交流电的三要素。

设 m sin()i I t ωϕ=+ A则 m m 5A sin A 05 A 6I .I π==m 5A 10 A 05I .==，707 A I .= 若T ＝10 ms ，则 311Hz 100 Hz 1010f T -===⨯ 故 10sin(628180) A 10sin(628180) A 10sin628 A i t t t =-︒=+︒=-707180 A 707180 A 707 A I ...∙=∠-︒=∠︒=-例2 一个RC 串联电路，当输入电压为1000 Hz ，12 V 时，电路中的电流为2 mA ，电容电压C U ∙滞后于电源电压U ∙60︒，求R 和C 。

解： 312 6000 6 k 210U Z I -==Ω=Ω=Ω⨯ 由阻抗三角形求得C Ccos3060866 k 52 k sin30605 k 3 k 10053 F 2R Z ..X Z .C .fX =︒=⨯Ω=Ω=︒=⨯Ω=Ω==μπ例3 电路如图所示，12S (2j2) (3j3) 50 A Z ,Z ,I =+Ω=+Ω=∠︒，求各支路电流12 I ,I ∙∙和理想电流源的端电压。

解： 1(2j2) 28345 Z .=+Ω=∠︒Ω或 221S 1212S 122S 11212(3j3) 42445 4244550 A 30 A(2j2)(3j3)2834550 A 20 A (2j2)(3j3)(5030) A 20 A84945 VZ .Z .I I Z Z Z .I I Z Z I I I U Z I Z I .∙∙∙∙∙∙∙∙∙∙=+Ω=∠︒Ω∠︒==⨯∠︒=∠︒++++∠︒==⨯∠︒=∠︒++++=-=∠︒-∠︒=∠︒===∠︒例4 如图所示日光灯电路，接在220 V ，50 Hz 交流电源上工作，测得灯管电压为100 V 、电流为0.4 A 、镇流器的功率为7 W 。

《电工学》第二章正弦交流电路期末考试试题及答案一、填空题1、交流电是指大小和方向都随时间作周期性的变化的电压或电流。

2、表征正弦量的三要素的是最大值、角频率、初相位。

3、用交流电表测得的交流电流值和交流电压值的大小是指该正弦量的有效值。

/1倍。

4、正弦交流电的有效值是其最大值的25、已知一正弦电压的有效值10V，频率1000Hz，初相为-60o，则电压瞬时值的表达式为V10︒-=。

2sin(u)606280t50，6、已知一正弦电压瞬时值为V-=，则该电压的有效值为2t100︒sin(45u)314频率为 50Hz。

7、感抗的大小与频率成正比，容抗的大小与频率成反比。

（填正或反）8、如图2-1，电路中电流有效值I= 2A ，有功功率P= 0 ，无功功率Q= 20var 。

9、如图2-2，电路中电流有效值I= 2A ，有功功率P= 0 ，无功功率Q= -20var 。

10、某负载电压和电流分别为Asin(20︒31430+)=，该负-︒=tVit,u)30sin(2314载的性质为容性，消耗的功率为 10W 。

11、图2-3为L与R串联交流电路，则u与i的相位关系是 u 超前 i 。

12、功率因数是 P 功率与 S 功率的比值。

13、RL 串联交流电路，若R=6Ω，X L =8Ω，接于220V 的交流电源上，此时电路的电流I= 22A ，功率因数为 0.6 。

14、提高电力系统功率因数的方法是 并联电容器 。

15、三相对称电压就是三个频率 相同 、幅值 相同 、相位互差 120o 的三相交流电压。

16、三相电源相线与中性线之间的电压称为 相电压 ，相线与相线之间的电压称为 线电压 。

17、有中线的三相供电方式称为 三相四线制 ，无中线的三相供电方式称为 三相三线制 。

18、在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。

在三相四线制电源中，线电压是相电压的3倍，相位比相电压 超前30o 。

一、选择题1、如图所示，其节点数、支路数、回路数及网孔数分别为（C ）。

A、2、5、3、3B、3、6、4、6C、2、4、6、32、如图所示，I=（B ）A。

A、2B、7C、5D、63、如图所示，E=（B ）V。

A、3B、4C、—4D、—3/4、如图所示电路中，I1和I2的关系为（C ）。

A、I1<I2B、I1>I2C、I1=I2D、不确定5、如图所示，求I1和I2的大小。

解：对于左边节点：I1=10+3+5=18A对于右边节点：I2=10+2-5=7A6、基尔霍夫第一定律的依据是（D ）A.欧姆定律B.全电流定律C.法拉第定律D.电荷守恒定￥7、理想电压源和理想电流源间（C ）A.有等效变换关系B.没有等效变换关系C.有条件下的等效关系D.无法判定8、下列说法错误的是（D ）A.在电路节点处，各支路电流参考方向可以任意设定。

B.基尔霍夫电流定律可以扩展应用于任意假定的封闭面。

C.基尔霍夫电压定律应用于任意闭合路径。

D.∑I=0式中各电流的正负号与事先任意假定的各支路电流方向无关9、实际电压源和电流源模型中，其内阻与理想电压源和电流源之间的正确连接关系是（C）A.理想电压源与内阻串联，理想电流源与内阻串联"B.理想电压源与内阻并联，理想电流源与内阻串联C.理想电压源与内阻串联，理想电流源与内阻并联D.理想电压源与内阻并联，理想电流源与内阻并联10、79.下面的叙述正确的是（B ）。

A.理想电压源和理想电流源是不能等效变换的B.理想电压源和理想电流源等效变换后内部是不等效的C.理想电压源和理想电流源等效变换后外部是不等效的D.以上说法都不正确二、填空题1、不能用电阻串、并联化简的电路称为__复杂电路_______。

;2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。

电工学第二章习题一、填空题1． 两个均为40F μ的电容串联后总电容为 80 F μ，它们并联后的总电容为 20 F μ。

2. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

3. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdiLu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtduCi =C 。

由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

4. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 750W ，吸收的无功功率又为 1000var 。

二、选择题1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ） A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为（ D ） "A 、；B 、5V ；C 、14V ；D 、10V 。

3. 提高供电电路的功率因数，下列说法正确的是（ D ）A 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率，提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗。

4. 已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ C ）A 、i1超前i260°；B 、i1滞后i260°；C 、相位差无法判断。

电工电子第二章试题及答案一、选择题1.电流的单位是（）A.伏特B.欧姆C.安培D.瓦特答案：C2.简单电路中，电流的方向是（）A.电子流动的方向B.阳极到阴极的方向C.阴极到阳极的方向D.无法确定的方向答案：C3.伏特表的作用是（）A.测量电流B.测量电阻C.测量电压D.测量功率答案：C4.电流的大小受到（）的影响。

A.单位时间内通过导体的电荷数B.导体的长度C.导体的截面积D.导体的材料答案：A5.电阻的单位是（）A.安培B.瓦特C.欧姆D.伏特答案：C二、填空题1.在串联电路中，总电阻等于各个电阻的（）之和。

答案：电阻2.在并联电路中，总电阻等于各个电阻的（）之倒数再取倒数。

答案：电阻3.如果电源电压为12伏特，电路中的总电阻为3欧姆，根据欧姆定律可求出电路中的电流为（）安培。

答案：44.如果电路中的电阻为10欧姆，电路中通过的电流为5安培，根据欧姆定律可求出电路中的电压为（）伏特。

答案：505.根据欧姆定律，电阻与电流成（）关系。

答案：反比三、解答题1.请解释什么是欧姆定律，并列举几个符合欧姆定律的电路现象。

答：欧姆定律是指在一定温度下，电流通过的导体两端的电压与导体两端的电阻成正比关系。

符合欧姆定律的电路现象包括：串联电路中，电流通过的各个电阻之和等于总电压；并联电路中，不同电阻上的电压相等；恒流源电路中，电流经过电阻时，电压与电阻成正比。

2.请简述串联电路和并联电路的区别。

答：串联电路是指电子元件按照一条路径连接起来，电流在元件之间只有一条通路。

并联电路是指电子元件按照多条路径连接起来，电流可以通过不同的路径流过不同的元件。

3.一根电阻为5欧姆的导线接在电源上，通过导线的电流为2安培。

求导线两端的电压。

答：根据欧姆定律，电压等于电阻乘以电流。

所以，导线两端的电压等于5欧姆乘以2安培，即10伏特。

4.某电路中，两个电阻分别为8欧姆和12欧姆，电源电压为20伏特。

请计算电路中的总电阻和电流。

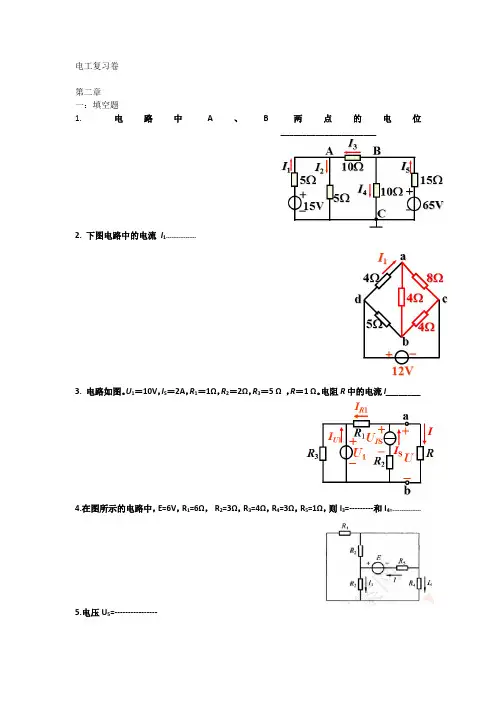

电工复习卷第二章一：填空题1.电路中A、 B 两点的电位______________________2.下图电路中的电流I1-----------------3.电路如图。

U1＝10V，I S＝2A，R1＝1Ω，R2＝2Ω，R3＝5 Ω，R＝1 Ω。

电阻R中的电流I________4.在图所示的电路中，E=6V，R1=6Ω，R2=3Ω，R3=4Ω，R4=3Ω，R5=1Ω，则I3=---------和I4=----------------5.电压U5=----------------6.电路中A点的电位-------------7.电路如图，已知E1=40V，E2=20V，R1=R2=4Ω，R3=13 Ω，则电流I3----------------.8. 计算下图电路中的电流I1=1.2A9. 电路如图。

U1＝10V，IS＝2A，R1＝1Ω，R2＝2Ω，R3＝5 Ω，R＝1 Ω. 电阻R中的电流I=6A. 理想电压源U1中的电流IU1=6A,理想电流源IS两端的电压UIS=10V.10. 电路如图，已知E1=40V ，E2=20V ，R1=R2=4，R3=13 , 电流I3=2A.1. V A = 10V, V B = 20V2. 1.2A3. 6A4.A A 94,325. 2.37 V6. -13.4V7. 2A二：选择题1． 在图1所示电路中，电阻R2增大时，电流I2（B ） A 增大 B 减小 C 不变2 在图1所示电路中，电阻R2增大时，电流I3（C ） A 增大 B 减小 C 不变图13.叠加定理用于计算（B ）A线性电路中的电压，电流和功率B线性电路中的电压，电流C非线性电路中的电压，电流4.在以下图示电路中，滑动触点处于Rp的中点C，则输出电压Uo（C）A =6vB >6VC<6V5 在图以下图示电路中，当ab间的因故障断开时，用电压表测得Uab为（A）A 36VB 0VC 9V6将以下图示电路化为电压源模型，其电压U和电阻R为（A）A 2V, 1ΩB 1V, 2ΩC 2V, 2Ω7 用叠加定理计算以下图示的电流I 为（C）A 20AB -10AC 10A8用结点电压法计算以下图示中结点电压Uao为（B）A 2VB 1VC 4V9在以下图示电路中，电流两端的等效电阻Rab为（B）A 30ΩB 10ΩC 20Ω10在以下图示电路中，电流两端的等效电阻Rab为（C）A 1A 2ΩB 1A 1ΩC 2A 1Ω三计算题1.电路如图。

电工基础第二章单元练习(一）一、选择题1.在闭合电路中，负载电阻增大,则端电压将( )A.减小 B ．增大 C.不变 D.不能确定2．在右图所示的电路中,E ＝１０V,R 0 =1Ω,要使R P 获得最大功率,R P 应为（ ） A ．0.5Ω B ．１Ω C ．1.5Ω Ｄ．０ ３．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ） A.1R B.2R C.3R D.不能确定４．若将上题三只电阻并联后接在电压为Ｕ的电源上，获得功率最大的电阻是( )Ａ．1R B.2R C.3R Ｄ．不能确定5．一个额定值为２20Ｖ、４0W 的白炽灯与一个额定值为２20V 、60Ｗ的白炽灯串联接在２２0V 的电源上,则（ )Ａ.４0Ｗ的灯较亮 B ．60W 的灯较亮 C.两灯亮度相同 D.不能确定6.两个电阻21R R 和并联，等效电阻值为（ ） A ．2111R R + B ．21R R - C ．2121R R R R + D ．2121R R R R + 7.两个阻值均为55５Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为( )A.2：1B.１:２ C ．4:1 D ．1:４８.R 1和R ２为两个串联电阻，已知R 1=4Ｒ２,若R １上消耗的功率为1Ｗ，则R ２上消耗的功率为（ ）。

Ａ.5W Ｂ．２0Ｗ C.０．2５Ｗ Ｄ．40０W 9．Ｒ1和R 2为两个并联电阻，已知R 1＝2R 2,若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2WB ．1Ｗ Ｃ.４W Ｄ.０.5W 1０.如右图所示，已知R 1＝R ２＝R ３＝12Ω,则A 、B 间的总电阻为( )。

Ａ．18Ω B.4ΩC ．０D ．３6Ω 11.用电压表测得电路端电压为０，这说明（ )。

A ．外电路断路 Ｂ．外电路短路 Ｃ.外电路上电流比较小 D.电源内阻为０12．阻值为Ｒ的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P;若将两个电阻改为并联，仍接在电压为Ｕ的电路中，则每个电阻消耗的功率为( ）A.PB.2P C ．4P D.P/2 1３.电源电动势是2Ｖ,内电阻是０．1Ω，当外电路断路时，电路中的电流和端电压分别是（ ）A.0 、２V B ．20Ａ、2Ｖ C ．2０Ａ、0 D.0、0 1４．在上题中，当外电路短路时，电路中的电流和端电压分别是（ ） A.0 、２Ｖ B ．20A 、2V C.20A 、0 D.0、015．如下图所示,已知可变电阻器滑动触点Ｃ在ＡＢ的中点，则电路中电阻R 两端的电压是（ ）。
