分析比较标准齿轮与变位齿轮的异同点

实验三渐开线齿轮范成原理及直齿圆柱齿轮基本参数的测定与分析一、渐开线齿轮范成原理：一)、实验目的1、了解范成法加工渐开线齿轮的基本原理，观察渐开线齿轮的轮廓曲线具体形成过程。

2、了解渐开线齿轮产生根切现象的原因及其避免的方法。

3、分析比较标准齿轮和变位齿轮齿形和尺寸的异同点。

二)、实验仪器及工具1、齿轮范成仪（每人一台），绘图纸一张，透明纸一张。

2、铅笔、圆规、三角尺等（自备）。

三)、实验原理范成法是利用一对齿轮（或齿轮齿条）互相啮合的原理来加工齿轮的。

加工时，其中一轮为刀具，另一轮为轮坯。

刀具与轮坯在机床链作用下一方面作定传动比传动，完全和一对真正的齿轮互相啮合传动一样。

另一方面作径向进给运动并沿轮坯的轴向作切削运动，这样切出的齿廓就是刀具刀刃在各个位置的包络线。

若用渐开线作为刀具的齿廓，可以证明其所包络出来的齿廓也是渐开线。

现在用齿条渐开线（基因半径为无限大时渐开线为一倾斜直线）齿廓加工齿轮，那么刀具刀刃在各个位置的包络线就是渐开线，即加工出的齿廓为渐开线齿廓．因为在实际加工时，我们看不清刀刃形成包络轮齿的过程，所以通过齿轮范成仪来表现这一过程，用铅笔将刀具刀刃的各个位置描绘在轮坯纸上，这样我们就能清楚地观察到轮齿范成的过程。

在形成过程中，为了能形成被加工齿轮的径向间隙，刀具的齿顶高应加高。

即：h a=（h a*+c*）m，如图3－l所示。

四)、齿轮范成仪的构造及使用方法简介：范成仪构造如图3—2所示，由机座、扇形盘、旋纽、齿条刀、溜板、螺钉等组成。

机座上有二孔，扇形盘2可绕轴心转动，齿条刀安装在溜板上，当移动溜板时借助于齿轮齿条的传动迫使轮坯（扇形盘）上的分度圆与溜板上的齿条中线作纯滚动．齿条中线与分度圆上刻有数字，移动溜板时，可以看到它们一一对应，即表示齿轮分度圆在齿条中线上作无滑动滚动．松开螺钉可改变齿条刀具相对于轮坯中心的距离，因此齿条刀可固定在相对扇形盘的任一位置，如把齿条中线安装在扇形盘的分度圆相切的位置上，则可绘出标准齿轮的齿廓；当齿条中线安装在扇形盘的分度圆切线有一段距离时，（其移距值xm可在溜板两侧的刻度上直接读出），则可按变位值的大小和方向绘出各种正、负变位齿轮的齿廓。

齿轮范成原理实验一、实验目的1．掌握用范成法切制渐开线齿轮的基本原理，观察轮齿渐开线部分和过渡曲线的形成过程；2．了解渐开线齿轮产生根切现象的原因和避免根切的方法；3．分析比较渐开线标准齿轮和变化齿轮的异同点。

二、设备和工具：1．齿轮范成仪2．圆规、三角板、铅笔等；3．充作毛坯的绘图纸（ 260）。

三、原理和方法：1．原理：范成法是利用一对齿轮传动时其共轭齿廓互为包络线的原理来加工齿轮轮齿的方法。

加工时其中一轮为刀具，另一轮为毛坯，它们之间仍保持固定的角速比的传动（强制的），完全和一对真正的齿轮互相啮合传动一样；同时刀具还沿轮坯的轴向作切削运动。

这样所制得齿轮的齿廓就是刀具刀刃在各个位置的包络线。

今若用渐开线作刀具齿廓，则其包络线亦必为渐开线。

刀具可以是轮形插刀，也可以半径为无穷大的齿条刀具。

由于在实际加工时，看不到刀刃在各个位置形成包络线的过程，故通过齿轮范成仪来实现轮坯与刀具间的传动过程，并用铅笔将刀具刀刃的各个位置记录在绘图纸上，这样我们就能清楚地观察到齿轮范成的过程。

2．范成仪的构造范成仪构造如图2-1所示：圆盘1绕其固定轴心O转动。

在圆盘的周缘上刻有凹槽，槽内绕有钢丝2，钢丝绕在凹槽内以后，其中心线所形成的圆应等于被加工齿轮的分度圆（d=Zm）。

钢丝的一端固定在横拖板3上的a处，另一端固定b处。

横拖板3可在机架4上沿水平方向移动，通过钢丝的作用使圆盘相对于横拖板的运动和被加工齿轮相对于齿条的运动一样，即齿轮的节圆和齿条的节线作纯滚，运动学的关系V=r ω。

齿条5装在横拖板上，齿条上有两个槽孔借螺钉6加以固定，齿条刀具中线相对于轮坯中心的位置可借齿条上的槽孔相对于横拖板沿垂直方向移动。

图2-1 齿轮范成仪构造范成仪所用齿条刀具基本参数，被加工齿轮分度直径和齿数，见表2-1。

基本参数齿条刀具模数m(mm)压力角α（）（刀具角）齿顶高系数h *a顶隙系数c * 220;1021==m m2010．25被加工齿轮分度圆直径 被加工齿轮的齿数200()d zm mm == d z m==四、实验步骤：1．根据已知的刀具参数（m 、α、h*a 、c*）和被加工齿轮的分度圆直径d ，计算被加工齿轮（标准齿轮、正变位齿轮、负变位齿轮）的齿数和基圆、根圆、顶圆直径，并将上述四个圆画在绘图纸上，然后将纸剪成比顶圆直径图大12（mm ）的圆形作为轮坯。

实验三齿轮范成原理实验在工程中，齿轮齿廓的制造方法很多，但其中以用范成法（亦称展成法）制造最为普遍。

因此，有必要对这种方法的基本原理及齿廓的形成过程加以研究。

一、实验目的：1．了解用范成法加工渐开线齿轮的基本原理，观察齿廓渐开线部分及过渡曲线部分的形成过程。

2．了解渐开线齿轮在制造过程中产生根切现象的原因和避免根切现象的方法——变位法，并比较标准齿轮和变位齿轮各部分尺寸的异同点。

二、实验的原理和方法：1．基本原理：范成法是利用一对齿轮或齿条与齿轮啮合原理来加工齿轮的一种方法。

常见有滚齿（刀具为齿轮滚刀）法，插齿法（刀具为齿轮插刀，齿条插刀）。

我们这里只讨论齿条形刀具。

齿轮滚刀在绕其轴线自转时，其轴向剖面相当于一个沿轴线平移的齿条（见图2－1）。

滚刀范成加工齿轮是强制性地保证刀具和轮坯之间按齿条与齿轮啮合运动关系来保证齿形的准确和分度均匀。

同时再辅以切削及走刀等运动。

这样对于同一把刀具就能加工出同一模数m和压力角α的不同齿数z的齿轮。

齿条型刀具与传动用的齿条在齿形上的差别仅在于：刀具在其中线以上的高度为，比齿条高出了c*m，这部分的齿廓曲线是某种圆角部分，（图2－2）此圆角部分所范成出连接渐开线与齿根圆的某种过渡曲线，使被切齿轮在啮合传动时具有径向间隙。

由齿轮与齿条啮合传动的特点可知：用齿条型刀具加工齿轮时，被加工齿轮的分度圆始终等于节圆，而刀具上与之相切并作纯滚动的直线为节线。

齿轮范成加工中的两个重要因素是：a)运动条件：为了保证被加工齿轮的分度圆（始终等于节圆）与刀具的相切作纯滚动，一定要满足下列关系：。

b）刀具与轮坯的相对位置：加工标准齿轮时，必须以刀具的中线作为节线，使轮坯的分度圆与刀具中线相切作纯滚动，加工正（负）变位齿轮时，刀具的中线相对于轮坯中心外移（内移）一个xm使轮坯的分度圆与齿条刀具上另一条与中线平行的直线（节线）相切作纯滚动。

图2－3为一齿条刀具范成齿轮的过程，轮坯以ω回转，而齿条刀具以移动，通过机床运动链使，且轮坯分度圆与刀具节线相切，图中所示的是齿条插刀在对滚过程中在轮坯上切出的刀刃痕迹，这些刀刃痕迹的包络线即为被加工齿轮的渐开线齿廓曲线。

线齿廓的范成原理实验1、实验目的:2、掌握用范成法加工渐开线齿廓的切齿原理, 观察齿廓的渐开线及过渡曲线的形成过程；3、了解渐开线齿轮产生根切现象和齿顶变尖现象的原因及用变位来避免发生根切的方法；4、分析、比较渐开线标准齿轮和变位齿轮齿形的异同点。

5、（选作）分析、比较分度圆相同、模数不同的两种标准渐开线齿轮的异同点。

1、实验设备和用具:2、齿轮范成仪；3、自备: 220mm圆形绘图纸一张（圆心要标记清楚）；4、HB铅笔、橡皮、（带延伸杆）、三角尺、剪刀、计算器。

实验原理:范成法是利用一对齿轮（或齿条与齿轮）相互啮合时其共轭齿廓互为包络线的原理来加工齿廓的方法。

刀具刃廓为渐开线齿轮齿条的齿形, 它与被切削齿轮坯的相对运动, 完全与相互啮合的一对齿轮（或齿条与齿轮）的啮合传动一样, 显然这样切制得到齿轮齿廓就是刀具的刃廓在各个位置时的包络线。

四、实验步骤本范成仪所用的两把刀具模型为齿条型插齿刀, 其参数为m1＝20mm 和m2＝8, α＝20°, ha*＝1, c*＝0.25。

仪器构造简图如图1所示。

圆盘1代表齿轮加工机床的工作台；固定在它上面的圆形纸代表被加工齿轮坯, 它们可以绕机架上的轴线转动。

齿条3代表切齿刀具,安装在滑板4上,移动滑板时,齿轮齿条使圆盘1与滑板4作纯滚动,用铅笔依次描下齿条刃廓各瞬时位置,即可包络出渐开线齿廓.CQJKT----A机械基础综合课程设计一、概述:二．提高机械类及近机类专业学生的综合设计能力, 特别是提高创新设计能力, 是机械基础课程建设的改革主线, 也是课程建设的难点。

在改革中, 一些院校将原《机械原理课程设计》和《机械设计课程设计》合并、综合、扩展, 相继推出《机械基础综合课程设计》, 使学生综合应用机械基础课程中的《机械制图》、《互换性与技术测量》、《机械原理》、《机械设计》、《机械制造工程学》、《机械创新设计》以及近机类的《机械设计基础》等课程的基本理论和基本知识, 对实物机械（插齿机）进行拆卸、装配、分析, 提高其感性认识及动手能力；进行机械系统一对方案设计的基本训练, 加强创新设计能力的培养；学会把机械系统方案设计成机械实体装置, 完成从方案拟定到机械结构设计的过程训练；通过查阅和使用各种设计子资料, 应用CAD技术等完成机构分析、机械零部件设计、绘制装配图、零件图及编写设计说明书等基本技能的训练。

《机械设计基础》实验指导书课程编号：02106220、02106420、02107220、02106520课程名称:机械设计基础（A)、机械设计基础(B）、机械设计基础（C）注：1、实验01和10可合并在一起,分两个单元进行;2、实验03和04应根据学时和专业方向从中选择一个。

实验一机构认识实验一、实验目的1。

初步了解《机械原理》课程所研究的各种常用机构的结构、类型、特点及应用实例。

2.增强学生对机构与机器的感性认识.二、实验内容陈列室展示各种常用机构的模型，通过模型的动态展示，增强学生对机构与机器的感性认识.实验教师只作简单介绍，提出问题，供学生思考，学生通过观察，增加对常用机构的结构、类型、特点的理解，培养对课程理论学习和专业方向的兴趣。

三、实验设备和工具机构陈列室机构展柜和各种机构模型。

四、实验原理(一)对机器的认识：通过实物模型和机构的观察，学生可以认识到:机器是由一个机构或几个机构按照一定运动要求组合而成的。

所以只要掌握各种机构的运动特性,再去研究任何机器的特性就不困难了。

在机械原理中，运动副是以两构件的直接接触形式的可动联接及运动特征来命名的。

如：高副、低副、转动副、移动副等。

(二)平面四杆机构：平面连杆机构中结构最简单，应用最广泛的是四杆机构，四杆机构分成三大类:即铰链四杆机构；单移动副机构；双移动副机构。

1.铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构，即根据两连架杆为曲柄，或摇杆来确定。

2。

单移动副机构，它是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。

可分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等.3.双移动副机构是带有两个移动副的四杆机构,把它们倒置也可得到：曲柄移动导杆机构、双滑块机构及双转块机构.（三)凸轮机构：凸轮机构常用于把主动构件的连续运动,转变为从动件严格地按照预定规律的运动。

只要适当设计凸轮廓线，便可以使从动件获得任意的运动规律。

实验渐开线齿轮齿廓范成原理实验一、实验目的1．掌握用范成法加工渐开线齿轮的根本原理，观察渐开线齿轮齿廓曲线的形成过程。

2．理解渐开线齿轮齿廓的根切现象和用径向变位防止根切的方法。

3．分析比拟标准齿轮与变位齿轮齿形的异同。

二、实验仪器和工具〔1〕齿轮展成仪。

〔2〕钢直尺、圆规、剪刀。

〔3〕铅笔、三角板、绘图纸。

三、实验原理由齿轮啮合原理可知：一对渐开线齿轮(或齿轮和齿条)啮合传动时，两轮的齿廓曲线互为包络线。

范成法就是利用这一原理来加工齿轮的。

用范成法加工齿轮时，其中一轮为形同齿轮或齿条的刀具，另一轮为待加工齿轮的轮坯。

刀具与轮坯都安装在机床上，在机床传动链的作用下，刀具与轮坯按齿数比作定传动比的回转运动，与一对齿轮(它们的齿数分别与刀具和待加工齿轮的齿数一样)的啮合传动完全一样。

在对滚中刀具齿廓曲线的包络线就是待加工齿轮的齿廓曲线。

与此同时，刀具还一面作径向进给运动(直至全齿高)，另一面沿轮坯的轴线作切削运动，这样刀具的刀刃就可切削出待加工齿轮的齿廓。

由于在实际加工时看不到刀刃包络出齿轮的过程，故通过齿轮范成实验来表现这一过程。

在实验中所用的齿轮范成仪相当于用齿条型刀具加工齿轮的机床，待加工齿轮的纸坯与刀具模型都安装在范成仪上，由范成仪来保证刀具与轮坯的对滚运动(待加工齿轮的分度圆线速度与刀具的挪动速度相等)。

对于在对滚中的刀具与轮坯的各个对应位置，依次用铅笔在纸上描绘出刀具的刀刃廓线，每次所描下的刀刃廓线相当于齿坯在该位置被刀刃所切去的局部。

这样我们就能清楚地观察到刀刃廓线逐渐包络出待加工齿轮的渐开线齿廓，形成轮齿切削加工的全过程。

四、齿轮范成仪的构造及使用方法简介实验所用的范成仪有两种规格，它们的构造原理一样。

范成仪构造如图1所示，由机座1，扇形盘2，旋钮3，齿条刀4，溜板5，螺母6等组成。

机座上有两孔为O1和O2；扇形盘可绕轴心(大扇绕O1，小扇O2)转动，扇形盘上装有扇形齿轮，溜板上装有齿条，它与扇形齿轮相啮合，在扇形齿轮的分度圆与溜板齿条的节线(分度线)上该有数字，挪动溜板时可看到它们一一对应，即表示齿轮的分度圆与齿条的节线(分度线)作纯滚动。

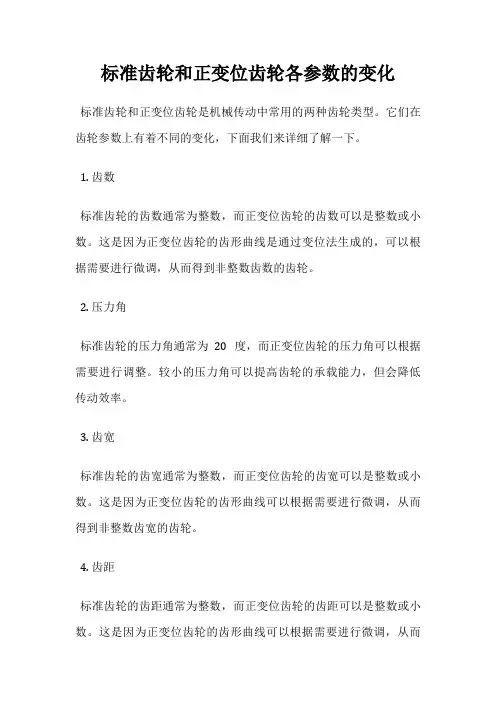

标准齿轮和正变位齿轮各参数的变化
标准齿轮和正变位齿轮是机械传动中常用的两种齿轮类型。

它们在齿轮参数上有着不同的变化，下面我们来详细了解一下。

1. 齿数
标准齿轮的齿数通常为整数，而正变位齿轮的齿数可以是整数或小数。

这是因为正变位齿轮的齿形曲线是通过变位法生成的，可以根据需要进行微调，从而得到非整数齿数的齿轮。

2. 压力角
标准齿轮的压力角通常为20度，而正变位齿轮的压力角可以根据需要进行调整。

较小的压力角可以提高齿轮的承载能力，但会降低传动效率。

3. 齿宽
标准齿轮的齿宽通常为整数，而正变位齿轮的齿宽可以是整数或小数。

这是因为正变位齿轮的齿形曲线可以根据需要进行微调，从而得到非整数齿宽的齿轮。

4. 齿距
标准齿轮的齿距通常为整数，而正变位齿轮的齿距可以是整数或小数。

这是因为正变位齿轮的齿形曲线可以根据需要进行微调，从而
得到非整数齿距的齿轮。

5. 齿形
标准齿轮的齿形通常为圆弧形，而正变位齿轮的齿形可以是任意形状。

这是因为正变位齿轮的齿形曲线可以根据需要进行微调，从而得到不同形状的齿形。

标准齿轮和正变位齿轮在齿数、压力角、齿宽、齿距和齿形等参数上都有所不同。

在选择齿轮时，需要根据具体的传动要求和工作条件来选择合适的齿轮类型和参数。

实验三齿轮范成实验一、实验目的1.掌握用范成法加工渐开线齿轮的基本原理，观察齿廓渐开线及过渡曲线的形成过程;2.熟悉渐开线齿廓的基本特征，掌握齿轮各部分的名称及基本尺寸的计算;3.了解渐开线齿轮齿廓的根切现象和用变位法避免根切的方法;4.分析比较标准齿轮与变位齿轮齿形的异同。

二、实验量仪说明1 . CFY-C型齿轮范成仪。

齿轮范成仪结构如图2-12所示，圆盘6代表被切削加工的齿轮毛坯，平放在底座5上，代表齿条刀具的齿条1的模数m=20mm ( 10 ) ;z=10,(20)，压力角=20°，通过螺钉安装在基座上。

齿条刀具的齿根高和齿顶高均为1.25mm，齿顶上端0.25m处不是直线，而是圆弧，用于加工齿轮齿根部分的过渡曲线。

毛坯3面上的齿轮4与范成仪滑板齿2啮合，保证了毛坯的分度圆沿着齿条刀具的分度线作无滑动的纯滚动。

2、铅笔、橡皮、剪刀、圆规、三角尺、绘图纸(学生自备)图2-12 CFY_C型齿轮范成仪1-齿条刀具; 2- 滑板齿; 3- 齿轮坯; 4- 齿轮;5-底座;6--圆盘;7-压紧螺母;8--小轴;9-螺母-对渐开线齿轮(或齿轮和齿条)啮合传动时，两轮的齿廓曲线互为包络线(齿轮啮合原理)。

范成法就是利用这一原理来加工齿轮的。

用范成法加工齿轮时，一个轮为齿条的刀具，另一轮为待加工齿轮的轮坯。

刀具与轮坯都安装在机床.上，在机床传动链的作用下，刀具与轮坯按作定传动比作回转运动，同时，刀具还一-边作径向进给运动(直至全齿高)，另一边沿轮坯的轴线作切削运动，这样刀具的刀刃就可切削出待加工齿轮的齿廓。

由于在实际加工时看不到刀刃包络出齿廓的过程，故通过齿轮范成实验来表现这一过程。

在实验中所用的齿轮范成仪相当于用齿条刀具加工齿轮的机床，待加工齿轮的纸坯与刀具模型都安装在范成仪上，由范成仪来保证刀具与轮坯的对滚运动(待加工齿轮的分度圆线速度与刀具的移动速度相等)。

对于在对滚中的刀具与轮坯的各个对应位置，依次用铅笔在纸上描绘出刀具的刀刃廓线，每次所描下的刀刃廓线相当于齿坯在该位置被刀刃所切去的部分。

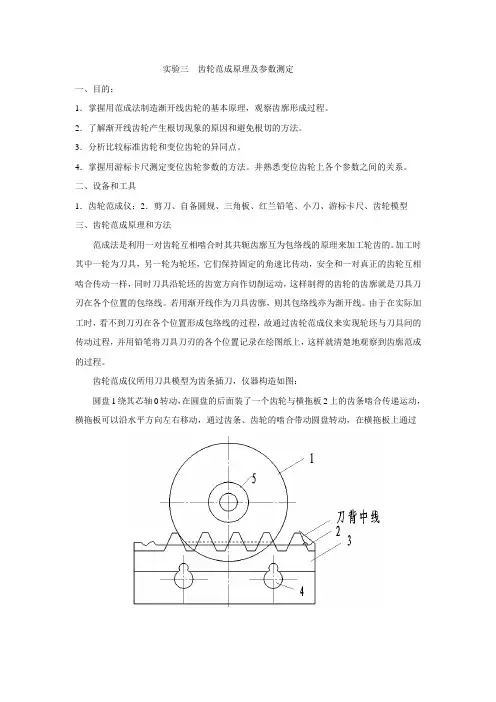

实验三齿轮范成原理及参数测定一、目的：1．掌握用范成法制造渐开线齿轮的基本原理，观察齿廓形成过程。

2．了解渐开线齿轮产生根切现象的原因和避免根切的方法。

3．分析比较标准齿轮和变位齿轮的异同点。

4．掌握用游标卡尺测定变位齿轮参数的方法。

井熟悉变位齿轮上各个参数之间的关系。

二、设备和工具1．齿轮范成仪；2．剪刀、自备圆规、三角板、红兰铅笔、小刀、游标卡尺、齿轮模型三、齿轮范成原理和方法范成法是利用一对齿轮互相啮合时其共轭齿廓互为包络线的原理来加工轮齿的。

加工时其中一轮为刀具，另一轮为轮坯，它们保持固定的角速比传动，安全和一对真正的齿轮互相啮合传动一样，同时刀具沿轮坯的齿宽方向作切削运动，这样制得的齿轮的齿廓就是刀具刀刃在各个位置的包络线。

若用渐开线作为刀具齿廓，则其包络线亦为渐开线。

由于在实际加工时，看不到刀刃在各个位置形成包络线的过程，故通过齿轮范成仪来实现轮坯与刀具间的传动过程，并用铅笔将刀具刀刃的各个位置记录在绘图纸上，这样就清楚地观察到齿廓范成的过程。

齿轮范成仪所用刀具模型为齿条插刀，仪器构造如图：圆盘1绕其芯轴0转动，在圆盘的后面装了一个齿轮与横拖板2上的齿条啮合传递运动，横拖板可以沿水平方向左右移动，通过齿条、齿轮的啮合带动圆盘转动，在横拖板上通过螺钉固定了一个齿条刀具模型3，齿条插刀的参数是：压力角a=20·；齿顶高系数h*a=1；径向间隙系数C*=0．25；模数：m=lOmm。

四、范成法实验步骤1．将图纸剪成与圆盘1大小相等的圆形图纸，再将圆形图纸中心剪出一圆洞，然后将带有圆洞的圆形图纸套在芯轴上，将压板螺母5旋紧压紧图纸。

2．三等分圆形图纸，把图纸划分为三个相等的区域，根据已知的刀具基本参数α、m、*h、C*和被加工齿轮的齿数Z(标准齿轮Z=17；负变位齿轮Z=17；正变位齿轮Z=17)。

将a被加工的标准齿轮的基圆、齿根圆、齿顶圆及分度圆求出画在图纸的相应区域内，井将有关数据填在实验报告有关栏目内。

渐开线齿轮范成实验一、实验目的1、掌握用范成法切制渐开线齿轮的基本原理；2、通过观察渐开线齿轮的轮廓曲线具体形成过程, 了解齿轮的根切现象及避免根切的方法；3、分析比较标准齿轮与正负变位齿轮齿形变化的异同点。

二、实验仪器及工具1、齿轮范成仪。

2、铅笔、圆规、三角板、剪刀等（自备）。

3、300X300mm2的厚图纸两张。

三、齿轮范成法原理四、范成法是利用一对齿轮（或齿轮齿条）互相啮合时, 共轭齿廓互为包络线的原理来加工齿轮的。

加工时, 其中一轮为刀具, 另一轮为轮坯, 刀具和轮坯在机床链作用下保持定传动比传动, 完全和一对真正的齿轮相互啮合传动一样, 刀具作径向进给运动的同时, 还沿轮坯的轴向作切削运动。

这样切出的齿廓就是刀刃在各个位置的包络线。

若用渐开线作刀具的齿廓, 可以证明其所包络出的齿廓必为渐开线。

今用齿条渐开线（基园半径为无限大时渐开线为一倾斜直线）齿廓加工齿轮, 那么刀具刀刃在各个位置的包络线就是渐开线, 即加工出的齿廓为渐开线齿廓。

因为在实际加工时, 看不到刀刃形成包络轮齿的过程, 所以通过齿轮范成仪来表现这一过程, 用铅笔将刀刃的各个位置描绘在轮坯纸上, 这样就能清楚地观察到轮齿范成的过程。

五、齿轮范成仪的构造及使用方法简介齿轮仪所用的刀具模型为齿条插刀, 其结构示意图如下:图2-1 渐开线齿廓范成仪圆盘1代表工作台, 其上安装齿轮毛坯, 它可绕轴心O旋转（通过旋转小齿轮3）, 工作台下面d=Φ238mm齿轮2与齿条4啮合, 齿条4（即刀架）可在机架5上沿导轨移动, 使工作台1相对刀架4在Φ240mm的圆上做无滑动的纯滚动, 也就是说, 该范成仪只能加工分度圆是Φ238mm的齿轮。

齿条刀6可安装在相对轮坯的不同位置, 如齿条刀6安装在其中线与轮坯的分度圆相切的位置, 可切制出标准渐开线齿轮；若齿条刀6的中线与轮坯的分度圆不相切, 而移动了一定距离（其移距xm可在刀架4的刻度上直接读出）, 则可按移动距离的方向和大小, 切制出各种正变位或负变位齿轮。

实验一机构运动简图的测绘及分析一、实验目的：1、掌握机构运动简图测绘的基本方法；2、巩固机构自由度的计算。

并验证机构具有确定运动的条件；3、通过对机构进行结构分析，了解结构的组成原理二、设备和工具机器和机构模型量具铅笔橡皮和草稿纸三、实验原理机构运动与机构中的构件的数目、构件组成运动副的形式以及各运动副的相对位置有关，而与构件的复杂外形和运动副的具体结构无关，因此，在工程上对机构进行结构分析、运动分析和力分析时可以用机构运动简图来进行。

机构运动简图既简单有能正确地反映一部机器的运动特征，因此，正确地测量和绘制机构运动简图是机械设计的重要组成部分、四、实验方法与步骤1、观察机构的运动，弄清构件的数目缓慢移动被测的及其或机构模型，从原动件开始，根据运动传递路线，仔细观察相连接的两构件是否有相对运动，特别要注意那些运动很微小的构件，从而弄清楚组成机构的构件数目。

2、判别运动副类型一般，从原动件开始，遵循运动传递的顺序，仔细观察各相邻构件之间的相对运动性质。

由此确定机构中运动副的类型、数目3、合理选择视图一般选择与机构的多数构件运动平面平行的平面作为投影面。

必要时也可以就机构的不同部分选择两个或者两个以上的投影面，然后展开到一张图面上。

或者把主运动简图上难于表示清楚的部分，另绘一张局部简图。

对于齿轮机构则可选择与运动平面相垂直的平面作为投影面。

总之，以简单清楚的把机构的运动情况表示出来为原则。

4、画出机构运动简图的草图，计算机构的自由度。

将原动件转到某一位置（即可看清多数活动构件和运动副的位置）。

在草稿纸上按照规定的符号，目测尺寸使实物与图形大致成比例，徒手画出机构运动简图的草图，然后计算机构的自由度，并将草图与实物对照，观察是否和实物相符合。

5、画正式的机构运动简图。

确定尺寸比例尺，认真测量机构各运动副之间的相对位置参数，在实验报告纸上用三角板和圆规，将上述草图按照选定的比例尺μl(构件的真实长度与图示长度的比值，单位为m/mm或mm/mm)画出正式的机构运动简图。

标准齿轮和变位齿轮的异同点
标准齿轮和变位齿轮的异同点
标准齿轮和变位齿轮都是用来传递转矩的，但是二者的功能有许多不同。

一、不同点：
1、标准齿轮有较高的主动传动准确性，但变位齿轮的准确性要低一些。

2、标准齿轮可以提供更高的功率转移比，而变位齿轮的功率转移比相对较低。

3、标准齿轮的振动和噪音都比变位齿轮小。

4、标准齿轮比变位齿轮更加耐用，变位齿轮的使用寿命要短一些。

5、标准齿轮的安装比较容易，而变位齿轮的安装要复杂得多。

二、相同点：
1、标准齿轮和变位齿轮都可以传递转矩，达到传动的目的。

2、两者都可以用于多种用途，如施工机械、船舶、飞机等。

3、标准齿轮和变位齿轮都有良好的结构强度。

4、两者都可以根据客户的要求调整传动比。

- 1 -。

渐开线齿廓的范成实验齿轮的加工方式很多，如切削法、铸造法、热轧法、电加工法等。

但就加工原理来看，切削法又可分为两大类，即仿形法和范成法。

所谓仿形法，是指用与齿槽形状相同的成形刀具或模具将轮坯齿槽的材料去掉，经常使用的方式是用圆盘铣刀或指状铣刀在一般铣床上进行加工。

所谓范成法，是指利用一对齿轮作无侧隙啮合传动时，两轮的齿廓互为包络线的原理来加工齿轮的，因此又称为包络法。

经常使用的有效滚齿机、插齿机、剃齿机等加工齿轮。

实验目的一、明白得范成法切削齿轮的大体原理和进程。

二、明白得渐开线齿轮发生根切的缘故和用变位修正来幸免根切的道理，并验证最小变位系数。

3、加深对彼此啮合的齿廓互为包络线的明白得。

4、分析比较标准齿轮和变位齿轮的区别。

实验原理用仿形法加工齿轮时一样都是不持续切削。

每加工完齿轮上的一个齿间后，要进行分度才能继续加工下一个齿间，由于分度中的误差和刀具形状误差，因此用这种方式加工出来的齿轮精度较差，生产效率也低，而且加工同一模数和压力角的齿轮，因齿数不同时那么刀具也要相应改变，因此刀具的通用性也差。

范成法是依照一对齿轮彼此啮合时，其齿廓互为包络线的原理来加工齿轮的（即一对齿轮在啮合进程中它们的齿廓始终相切）。

加工时刀具和齿坯之间维持固定的速比，正如平常一对彼此啮合的齿轮传动一样，用范成法加工齿轮时，同一模数和压力角的刀具适用于不同齿数的齿轮，如此刀具的通用性就好，加工出来的齿轮精度较高，生产率也高。

本实验确实是用齿轮范成仪通过作图的方式来作出齿条刀具在实际加工时刀刃在轮坯上的各个切削位置所形成的包络线，即用范成法加工齿轮的进程，从而加深对齿廓曲线的形成，变位修正和范成原理的明白得。

实验设备与工具一、工具：（自备）铅笔、橡皮、三角尺、圆规等二、实验设备：齿轮范成仪，画图纸，剪子齿轮范成仪构造如图3-1所示。

图中模数为15mm的齿条刀具1通过螺母与滑板2固定在一路，而与滑板2上齿条相啮合的是齿轮4，滑板2和底座5有燕尾导槽相配合。

相同模数和齿数的标准齿轮与变位齿轮几何尺寸的异同
相同模数和齿数的标准齿轮和变位齿轮的几何尺寸存在以下异同点:
1. 径向尺寸:相同模数和齿数的标准齿轮和变位齿轮的径向尺寸相同。

即它们的径度相同,即齿轮的直径等于传动设备的直径。

2. 轴向尺寸:相同模数和齿数的标准齿轮和变位齿轮的轴向尺寸不同。

标准齿轮的轴向尺寸是固定的,而变位齿轮的轴向尺寸取决于传动设备的轴向尺寸。

3. 齿数:相同模数和齿数的标准齿轮和变位齿轮的齿数相同。

即它们的齿轮密排数相同,即它们在齿轮上排成的齿数相同。

4. 齿轮槽深:相同模数和齿数的标准齿轮和变位齿轮的齿轮槽深相同。

即它们在齿轮上开成的槽深相同。

5. 啃食系数:相同模数和齿数的标准齿轮和变位齿轮的啃食系数相同。

即它们在传动时产生的啃食效应相同。

6. 耐磨性:相同模数和齿数的标准齿轮和变位齿轮的耐磨性相同。

即它们在长期使用时不会受到磨损。

需要注意的是,标准齿轮和变位齿轮是两种不同的齿轮类型,它们在某些方面存在不同的特点。

例如,标准齿轮通常用于简单的传动,而变位齿轮通常用于复杂的传动。

平面机构运动简图的测绘和分析一．目的1．初步掌握实际机构或机构模型的机构运动简图的测绘方法；2．应用机构自由度计算方法及机构运动条件分析平面机构运动的确定性。

二．设备和工具1．各种机构实物或模型；2．钢板尺、钢卷尺、内卡钳、外卡钳、量角器等；3．铅笔、橡皮、草稿纸（自备）。

三．原理从运动学的观点看，机构运动特性与原动件的运动规律、构件的数目、运动副的数目、种类、相对位置有关。

因此，可以撇开构件的实际外形和运动副的具体结构，而用简单的线条和规定的符号（见教材）代表构件和运动副。

并按比例定出各运动副的相对位置，绘制出机构运动简图，以此来说明实际机构的运动特性。

四．步骤2．确定构件数目。

将被测的机构或机构摸型缓慢地运动，从原动件开始，循着运动传递的路线仔细观察机构运动。

分清机构中哪些构件是活动构件、哪些是固定构件，从而确定机构中的原动件、从动件、机架及其数目。

3．判定各运动副的类型和数目。

仔细观察各构件间的接触情况及相对运动的特点，判定各运动副是低副还是高副，并准确数出其数目。

4．绘制机构示意图。

选定最能清楚地表达各构件相互运动关系的面为视图平面，选定原动件的位置，按构件联接的顺序，用简单的线条和规定的符号在草稿纸上徒手绘出机构示意图，然后在各构件旁标注数字1、2、3、------，在各运动副旁标注字母A、B、C、------。

并确定机构类型。

5．绘制机构运动简图。

仔细测量与机构运动有关的尺寸（如转动副间的中心距、移动副导路的位置或角度等），按选定的比例尺μμιι绘出机构运动简图。

=构件实际尺寸(m)/构件图示尺寸(mm)6．分析机构运动的确定性。

计算机构的自由度数，并将结果与实际机构的原动件数相对照，若与实际情况不符，要找出原因及时改正。

五．思考题1．一张正确的机构运动简图应包括哪些必要的内容？2．绘制机构运动简图时，原动件位置能否任意选定？会不会影响运动简图的正确性？3．机构自由度大于或小于原动件数时会产生什么结果？六．实验报告实验名称日期班级2F=3n-2PL-PH=3某()-2某()-()=原动件数：运动是否确定：3 2．思考题解答4实验二一.目的渐开线齿廓的范成1．掌握用范成法加工渐开线齿轮的原理；2．通过用齿条刀具范成渐开线齿廓的过程，了解齿轮的根切现象及避免根切的方法；3．分析比较标准齿轮和变位齿轮的异同点。
