GE1.5T常见部位MRI常规扫描序列

Cor LAVA+C，冠状面三维LAVA增强定位图像：
定位线说明：
• 在三平面矢状面图像上定位冠状面，冠状面定位像调整左右位置，扫描范围覆盖盆腔前后范围。 • 因为此序列使用ASSET，FOV不宜过小，左右范围要大于体表约10%。 • 若需要调整LAVA扫描时间，增加带宽、减少相位编码、增加层厚减少层数均可缩短扫描时间。 • 冠状面LAVA厚层重建拍片，或重建血管结构。
3-pl T2* Loc，三平面定位图像：
定位线说明：
• 前列腺扫描定位中心位于耻骨联合后方，三平面定位图像尽可能包括前列腺解剖结构，矢状面定 位线要位于前列腺的中心以便其后序列的定位，FOV尽可能大一些包括整个盆腔。
• 扫描结束后，观察图像，前列腺位于线圈中心，不能偏上或偏下。 • 如果不是指定检查膀胱，则将尿排空以消除膀胱蠕动伪影。 • 胃肠道内容物对前列腺图像质量影响严重。
定位线说明：
• 在三平面冠状面图像上定位横断面，矢状面调整上下和前后位置，扫描范围从精囊腺上缘开始， 向下至耻骨联合下方。扫描范围、层厚层间隔与FOV有时要根据病变的大小来变化。若需要发现 转移，请全盆腔扫描。
• 因为此序列使用ASSET，FOV不宜过小，前后范围要大于体表约25%。 • 若需要调整LAVA扫描时间，增加带宽、减少相位编码、增加层厚减少层数均可缩短扫描时间。
• 盆腔化学饱和法脂肪抑制T2序列，添加局部匀场。频率编码为前后方向并加NPW。 • 添加上下饱和带，减轻血管搏动伪影；若膀胱充满尿液，将会引起蠕动伪影。
For GE Internal Use Only. Not for External Distribution.
Ax fs T2FRFSE，横断面脂肪抑制T2序列参数：

MR355 磁共振规范化扫描方案（1.5T）---GE 磁共振应用学院系列教材肩关节Shoulder使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。

2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。

3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。

4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。

5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。

6.任何一个版面均有相关内部使用界限提醒，请勿外传。

1.患者坐立于扫描床，将线圈的中心对准肩峰，并将固定带绕过身体固定。

2.仰卧位，头先进。

3.身体向对侧移动，尽量将被扫描肩关节接近磁场中心。

4.身体呈侧斜位，被扫描肩关节贴近床面，而另一侧身体抬高并在其下置放海绵垫，来减轻呼吸运动伪影。

5.上臂垫高与肩平，手掌冲前，绑外固定，减少运动伪影。

6.记下被扫描肩关节左右偏中心的距离。

时固定前臂。

线圈内侧，接收信号线圈外侧，不接收信号肩关节规范化扫描方案：1 3-pl Loc BODY 48cm 48cm大范围定位2 3-pl Loc 三平面定位3 Calibration Scan 校准扫描4 OAx T1FSE 轴断面T1加权成像5 Cor fs T2FSE 冠状面脂肪抑制T2加权成像6 OCor T1 斜冠状位T1加权成像7 OCor STIR 脂肪抑掉STIR成像8 OSag fs T2 斜矢状面脂肪抑制T2加权成像定位线说明：•在三平面定位序列，可以选择使用大体线圈（Body Coil ），进行大范围扫描，再利用表面线圈进行小FOV 的二次定位，定位中心点位于肱骨头中心。

•三平面定位图像上观察肩关节与线圈之间的对应关系，确保肩关节位于线圈的中心，这是影响图像质量的关键因素。

注意：当打开第二段 序列时，提示线圈改 变，Apply确认。
For GE Internal Use Only. Not for External Distribution.
第三步： • 再选择第二段三平面定 位序列作为定位像。 • OK All，确认三个窗口 图像均为第二段定位像。
第二段脊柱T2/T1/STIR定位方法图像：
第一段脊柱T2/T1/STIR定位方法图像：
定位线说明：
• 纯矢状面定位，不能打角度，以实现直接测量的目的。 • 第一段扫描在三平面定位冠状面图像上定位矢状面，FOV在矢状面定位像上调整上下位置，尽可 能接近0。FOV定位中心前后位置靠后，考虑到胸腰椎解剖位置。 • 扫描范围要大一些，考虑到胸腰椎的左右范围。 • 频率编码为前后方向，加NPW无卷折选项。 • 第一段T1和STIR序列定位线分别复制T2定位线。
For GE Internal Use Only. Not for External Distribution.
Sag STIR，全脊柱矢状面脂肪抑制STIR图像：
扫描方法： • 纯矢状面定位，不能打角度，以实现直接测量的目的。 • 第一段、第二段、第三段三平面定位中心点分别为0,i210,i420 。 • 第一段扫描在三平面定位冠状面图像上定位矢状面，矢状面定位 线上调整上下位置，近可能接近0。 • FOV定位中心前后位置靠后，考虑到胸腰椎解剖位置。 • 第二段和第三段定位线，先复制第一段定位线，再选择相应段的 定位像，OK ALL，再选择轴位定位像窗口，Reset Center。 图像参数特点： • 为了实现完善的拼接形成全脊柱图像，全脊柱分为脊柱的上段， 中段和下段扫描，段与段之间有重叠。 • FOV一般为32cm，三段FOV之间重叠部分过大或过小，都不能成功 拼接。 • 为了减轻运动伪影，可在脊柱前方添加饱和带。 • 对于身高较高的人，可将定位中心点下移到胸骨角。 临床应用： • 椎体、髓内外病变、外伤等全脊柱大范围成像。

MR355 光纤磁共振规范化扫描方案---GE 磁共振应用学院系列教材肾盂输尿管水成像MRU使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。

2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。

3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。

4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。

5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。

6.任何一个版面均有相关内部使用界限提醒，请勿外传。

1.扫描前，禁食禁水四小时，扫描前不要排尿。

扫描前饮水加速排尿已经来不及，否则小肠内充满液体信号，干扰MRU成像，必要时注射速尿。

2.仰卧位，脚先进，身体左右居中，两前臂交叉抱头（注意，不是两手交叉在一起）。

3.观察腹部呼吸最明显位置，外加呼吸门控，磁体上的呼吸显示上下波动幅度要超过全长的三分之一。

呼吸门控软管上下缘放置软垫，防止线圈直接压迫呼吸门控软管。

4.线圈下缘要靠近膀胱，定位中心点对准脐与箭突连线的中点，三平面定位图像上观察扫描范围上要包括双肾，下缘包括膀胱。

5.嘱患者练习规律呼吸和呼气末屏气。

呼吸门控的摆放与设置：呼吸门控说明：•呼吸门控软管置于胸前壁肋下，松紧适度，轻拉后将两端粘贴在一起。

•观察呼吸门控指示标识的显示敏感性，上下浮动范围超过全长的三分之一。

•正常规律的呼吸是影响呼吸门控序列图像质量的关键因素，在进行检查之前，嘱病人手部放在腹前调节规律呼吸。

•屏气时，观察呼吸末水平线处于水平直线，这是影响图像质量的重要因素，需要检查前煅炼。

查看呼吸波及更新呼吸频率：Respiratory使用说明：•点击Waveforms可查看呼吸波及呼吸频率。

•点击Update Rate可更新呼吸频率，呼吸频率觉得有效TR及最大扫描层数。

I常规扫描序列头颅：一、平扫：Tra T1WI-flair，T2WI（Propellar），Flair；Sag T1WI；DWI（b=0，1000）颞叶海马扫描加冠状位T2WI疑头颅外伤或出血时加SW AN二、增强：常规TraT1WI，SagT1WI，必要时加冠状位三、脑血管成像：脑动脉成像：MRA 3D TOF脑静脉成像：MRV 3D PC颅神经：Cube or Tra Stir T2WI垂体：平扫（薄层）Cor T1WI+T2WI；Sag T1W 增强：3D动态增强海绵窦：平扫（薄层）Tra T1WI+T2WI-fs；CorT2WI-fs增强：Tra T1WI-fs，Cor T1WI-fs眼眶：平扫：Tra T1WI+T2WI-fs；SagT1WI+T2WI-fs；看视神经时加做CorT2WI-fs增强：Tra T1WI-fs，SagT1WI-fs咽喉部：平扫：TraT1WI+T2WI-fs；CorT1WI+T2WI-fs；必要时SagT1WI orT2WI增强：TraT1WI+T1WI-fs，CorT1WI-fs，必要时SagT1WI颈部软组织：平扫：Tra T1WI+T2WI-fs；CorT1WI+T2WI-fs，必要时SagT1WI orT2WI-fs增强：常规Tra T1WI，Cor T1WI-fs脊柱：平扫：SagT1WI+T2WI-fs；Tra T2WI 椎管内占位加做CorT2WI增强：Sag T1WI-fs，Tra T1WI-fs；椎管内占位加做CorT1WI-fs臂丛：（C5-T1）Cube or Cor T2WI-Stir；Cor T1WI坐骨神经：（L4-S1）Cube or Cor T2WI-Stir；Cor T1WI胸部：平扫Tra T1WI+T2WI；CorT1WI+T2WI（平行于气管方向），必要时SagT1WI or T2WI 疑食管病变加矢状位T1WI+T2WI 增强：Tra T1WI，Cor T1WI主动脉平扫：加呼吸门控Tra T1WI+T2WI；Sag T1WI+T2WI；CorT1WI冠状动脉成像：NCE-MRA腹部：肝脏：平扫：Tra T1WI+T1WI-fs+T2WI-fs，正反相位；Cor T2WI DWI（b=0，800）增强：3D动态（Lava），必要时延迟扫描胰腺：平扫：TraT1WI，T2WI-fs；CorT1WI DWI（b=0，800）双肾：平扫：Tra T1WI+T1WI-fs+T2WI-fs，CorT1WI+T2WI-fs；DWI（b=0，1000）NCE肾动脉成像：IFIR（Inh-3D In Flow IR）肾上腺：平扫（薄层）Tra T1WI，T1WI-fs，T2WI-fs；CorT1WI，T2WI-fsMRCP肝脏及胆道：平扫：轴位T1WI、T2WI，压脂T2WI，冠状位T2WI增强：LA V A-XV -ISO动态（肝脏血管三维重建，照一张片）盆腔男性：平扫：Tra T1WI，T2WI+T2WI-fs；CorT1WI，T2WI-fs；Sag T2WI-fs，女性：平扫：Tra T1WI，T2WI；Sag T1WI，T2WI-fs；Cor T2WI-fs膀胱：平扫：Tra T1WI+T2WI+T2WI-fs，CorT2WI-fs，SagT2WI-fs直肠：平扫：Tra T1WI，T2WI+T2WI-fs，SagT2WI-fs；DWI（膀胱直肠）增强：TraT1WI-fs，SagT1WI-fs，CorT1WI-fs骨盆：（包括大小骨盆骨骼及软组织）TraT1WI+T2WI-fs；CorT1WI+T2WI妊娠：足先进，根据胎儿体位及扫描部位灵活掌握扫描方位及序列，以T2WI为主胎儿TraT2WI，SagT2WI，CorT2WI骨关节：肩关节：TraT1WI+T2WI-fs；CorT1WI+T2WI-fs，SagT2WI-fs髋关节：平扫TraT1WI+PD-fs；Cor PD-fs；骶髂关节：TraT1WI+ PD-fs；Cor T1WI，Cor PD-fs膝关节：平扫：SagT1WI+PD-fs；CorPD-fs踝关节：平扫SagT1WI+PD-fs；TraT1WI+T2WI-fs；CorPD-fs腕关节：CorT1WI+PD-fs；TraT1WI+T2WI-fs；SagPD-fs四肢软组织：平扫：TraT1WI+T2WI-fs；SagT2WI-fs or/and Cor T2WI-fs（根据部位选择）增强：TraT1WI-fs。

AXIAL T2 FRFSE 3mm AXIAL T2 FRFSE 3mm AXIAL T1 FLAIR 3mm AXIAL T1 FLAIR 3mm 0COR T2 FLAIR 2mm 0COR T2 FLAIR 2mm COR MRS SV COR MRS SV
不同地区的医院可根据自己 不同地区的医院可根据自己 的特色选择上面的脉冲序列 的特色选择上面的脉冲序列
7/ GE /
内听道扫描
1 轴位扫描与矢
状位前颅底平行,自 颅底向下扫描15层 左右. 在三平面的轴位图 像上调整显示框的 角度,使之为正轴位 显示
1
内听道常规扫描序列包括
AXIAL T2 FRFSE 2mm COR T2 FRFSE 脂肪抑制 2mm 3D FIESTA 1mm
1
2 冠状位在轴位
不同地区的医院可根据自己 的特色选择上面的脉冲序列
14 / GE /
副鼻窦扫描
1 2 矢状面定位以
冠状及轴位为定位 图,平行正中矢状面
1
副鼻窦常规扫描序列包括
AXIAL T2 FRFSE 4mm AXIAL T1 FLAIR 4mm AXIAL T2 FLAIR 4mm AXIAL T2 FRFSE 脂肪抑制 SAG T2 FRFSE 脂肪抑制
不同地区的医院可根据自己 不同地区的医院可根据自己 的特色选择上面的脉冲序列 的特色选择上面的脉冲序列
12 / GE /
海马扫描
3 在冠状位定位
图像上将定位框移 动到中心位置
1 1
海马常规扫描序列包括
AXIAL T2 FRFSE 3mm AXIAL T1 FLAIR 3mm 0COR T2 FLAIR 2mm COR MRS SV
4/ GE /

腰椎MRI的重要性和应用
重要性
腰椎MRI能够清晰地显示腰椎间盘、脊髓、神经根等结构，对于腰椎疾病的诊断和治疗具有重要意义。同时，规 范化、标准化的扫描方案能够提高检查结果的准确性和可靠性，为临床医生提供更加可靠的诊断依据。
应用
腰椎MRI广泛应用于腰椎疾病的诊断、治疗和预后评估。例如，对于腰椎间盘突出、腰椎管狭窄、腰椎骨折等疾 病，腰椎MRI能够提供准确的诊断信息，帮助医生制定合适的治疗方案。同时，腰椎MRI还可以用于评估治疗效 果和预后情况。
层厚与间距
根据检查需求选择适当的 层厚和间距，以便获取清 晰、准确的图像。
扫描序列
根据腰椎病变的特点，选 择适当的扫描序列，如T1 加权成像、T2加权成像等。
扫描视野
根据需要检查的部位确定 扫描视野，确保覆盖整个 腰椎区域。

扫描步骤和流程
定位扫描
通过定位扫描确定腰椎 的具体位置和范围。
常规扫描
按照设定的参数和序列 进行腰椎的常规扫描。
医生还需结合患者的临床表现和其他 检查结果，对MRI图像进行综合分析， 以提高诊断的准确性和可靠性。
在解读腰椎MRI图像时，医生需注意 观察腰椎间盘是否突出、脊髓是否受 压、神经根是否受累等细节，以便做 出准确的诊断。
腰椎疾病诊断标准
腰椎疾病的诊断标准主要包括症状、 体征和影像学检查三个方面。
体征主要包括腰部压痛、叩击痛、肌 肉萎缩、肌力下降等，严重时可出现 病理反射等神经系统异常表现。
病例讨论与解析
病例1解析
该患者长期从事重体力劳动，可能导致腰椎间盘承受过大压力，诱发椎间盘突 出。MR图像显示L4-5椎间盘突出，压迫神经根，是导致患者腰痛和左下肢放 射痛的主要原因。
病例2解析

磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
T2Mapping
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能 、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具 有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的， 不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽 快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL WUHAN TONGJI HOSPITAL XJ KELAMAYI HOSPITAL HUBEI TONGJI HOSPITAL HUBEI WUHAN MEDICAL CENTER QINGHAI PEOPLE HOSPITAL SHANGHAI NO.1 HOSPITAL SHENYANG MU NO.1 HOSPITAL HUNAN XIANGYA HOSPITAL NINGXIA HOSPITAL SHANXI YUANPING HOSPITAL SHAANXI NO.4 HOSPITAL

9/ GE / 12.02.2021
3/ GE / 12.02.2021
2 打开呼吸触发窗口 1 编辑呼吸触发的序列
4/ GE / 12.02.2021

呼吸间隔， 一般当呼吸 频率在15次/ 分以下用1； 15-30次/分 用2；30次/ 分以上用3
更新呼吸 频率
5/ GE / 12.02.2021
画定位线，注意层数不能超 过单次采集最大扫描层数
6/ GE / 12.02.2021
如果层数过多，减少扫描层 数
7/ GE / 12.02.2021
或 减少回波数，可以增加每
次采集的扫描层数。（逐步减 小回波数，使每次采集层数达 到定位层数的要求。）
8/ GE / 12.02.2021
对于屏气扫描序列，如果扫描 层数大于最大采集层数，扫描 时间翻倍，此时“#次扫描前暂 停”键点亮。为防止病人屏不 住气，将值由0改为1。
30次分以上用310052020画定位线注意层数不能超过单次采集最大扫描层数10052020如果层数过多减少扫描层10052020或减少回波数可以增加每次采集的扫描层数

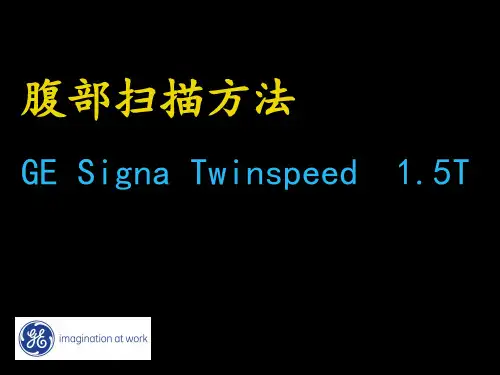

腹部扫描方法
GE Signa Twinspeed 1.5T
1 打开门控管理器
2/ GE / 12.02.2021
门控管理器
打开呼吸门控

定位线说明：
• • • • • • 所有的序列若要使用ASSET或PURE，必须针对相应线圈进行校准扫描。 FOV中心位于解剖中心，上下范围必须超过要扫描的解剖范围。 一般情况下使用一次采集，扫描范围不够时增加层厚。 频率编码方向为前后。 ASSET能加快常规序列的扫描速度，或能改善EPI序列的图像对比度。 PURE能改善图像信号的均匀性。
For GE Internal Use Only. Not for External Distribution.
患者摆位：
1. 采用标准头部成像体位，仰卧位，头先进，双手置于身体两侧，人体 长轴与床面长轴一致。 2. 头部扫描必须配带耳塞，听力保护。 3. 摆位时，肩部必须靠近线圈，头顶部尽量向线圈内，左右居中，头部 不能旋转，同时必须用海绵垫固定头部。 4. 下颌一定要内收，必要时垫高枕后，这样可明显减少图像伪影。 5. 定位中心位于鼻根或眉间，若是激光灯经过眼睛时必须闭眼。 6. 婴幼儿因头颅较小，需在他们的枕背部加软垫，以确保患者头颅中心 与线圈中心一致。
For GE Internal Use Only. Not for External Distribution.
Calibration Scan，校准扫描定位序列参数：
For GE Internal Use Only. Not for External Distribution.
OAx T1flair，横断面T1定位方法图像：
For GE Internal Use Only. Not for External Distribution.
3-pl Loc，三平面定位图像：
定位线说明：
• 三平面定位图像上观察头颅位置既不能偏上也不能偏下，确保头颅位于线圈的中心，图像信号与 线圈位置匹配良好。 • 有时为了加快扫描速度，可以减少扫描层数。 • 三平面定位像矢状面层数较多，为了利于横断面三维血管定位。

MR355 磁共振规范化扫描方案（1.5T）---GE 磁共振应用学院系列教材上肢软组织使用限制和提醒：1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。

2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。

3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。

4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，不涉及任何私有信息的泄露。

5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽快更正，同时，我们保留更改和解释的权利。

6.任何一个版面均有相关内部使用界限提醒，请勿外传。

1.使用腹部线圈，仰卧位，身体偏向对侧，半侧身，尽可能使患肢接近磁场中心。

估计左右偏中心的距离，作为三平面定位左右中心位置。

2.线圈前片偏移向患肢，其下充填海绵垫固定上肢，注意前后片线圈不要重叠。

3.上肢软组织病变或占位，需要在体检后，病变皮肤表面贴鱼肝油进行定位，因为部分病变在扫描中不一定能发现。

4.有些上肢软组织病变累及范围较大，因此需要大范围扫描。

上肢软组织规范化扫描方案：1 3-PL Loc BODY 48cm 48CM大范围定位2 3-pl - Loc 三平面定位3 Cal Scan 校准扫描4 OCor STIR 冠状面脂肪抑制STIR扫描5 OCor T1 FSE 冠状面T1扫描6 OAx T1FSE 横断面T1扫描7 OAx STIR 横断面脂肪抑制STIR扫描8 OSag T1FSE/fs T2FSE 矢状位T1或脂肪抑制T2扫描定位线说明：•在三平面定位序列，可以选择使用大体线圈（Body Coil ），进行大范围扫描，再利用表面线圈进行小FOV 的二次定位，定位中心点位于肱骨头中心。

•三平面定位图像上观察肩关节与线圈之间的对应关系，确保肩关节位于线圈的中心，这是影响图像质量的关键因素。

3-pl T2* Loc BODY 48cm ，48cm 大范围定位：3-pl T2* Loc BODY 48cm，48cm大范围定位序列参数：定位线说明：•进行小FOV的二次定位，会提示线圈改变，选择“Apply All”，定位中心点位于肱骨头中心。

2/ GE /
膝关节 矢状面
1 横轴位调整到
显示内外侧髁最好 的层面，画定位线 ，调准角度，与股 骨外侧髁斜边平行 ，保证其中一条定 位线通过内侧髁外 侧面。
2 冠状位中调整
定位线角度，与关 节面垂直。
2
外侧髁
1
3/ GE /
膝关节 冠状面
1横轴位调整到显
示内外侧髁最好的 层面，画定位线， 调准角度，与膑骨 关节面平行。
2 矢状位中调整
定位线上下位置及 角度，与桡骨骨干 平行。
3 横断位中调整
定位平面，与桡骨 长轴平行。
2
1
8/ GE /
腕关节 轴位
1 冠状位调整到
显示桡尺骨茎突最 好的层面，平行两 者连线画定位线。
2 矢状位中调整
定位线上下位置及 角度，与桡骨骨干 垂直。
2 1
9/ GE /
精品文档 欢迎下载 • 读书破万卷，下笔如有神--
定位线示例（骨关节）
1/ GE /
Knee 矢状 位扫描
1 选择显示股骨髁
状突最好的横断面 ，平行于外侧髁画 定位线。保证一条 定位线通过内侧髁 外侧面。
2冠状位上调整角
度，使定位线垂直 于关节面。
膝关节矢状位扫描以倾斜定 位为
膝关节压脂序列常规需要加shim volume，shim的大小应小于FOV， 放置在生理曲度比较大的位置。
1
备注：根据病灶大小
范围调整层厚及层间
距；多发病变可用
Shift+鼠标左键多段 定位法
2
6/ GE /
下肢（小腿）
1横断位上定冠状/
矢状位，包全病变
2矢状/冠状位上定
冠调整定位线与胫骨 骨干/病变长轴平行 。

有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.
磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
头部动态增强血管
TRICKS
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
• 服务理念中的“点点” • ◆理解多一点 真情浓一点 • ◆学习勤一点 品质高一点 • ◆理由少一点 效率高一点 • ◆处理问题灵活点 工作过程用心点 • ◆对待同事宽容点 互相协作快乐点
参考图例：
感谢您的观看！
状窦。 • 扫描范围覆盖两侧颈内动脉或双侧横窦。 • 首选添加ASSET缩短扫描时间，增加时间分辨率和空间分辨率。
For GE Internal Use Only. Not for External Distribution.
Tricks参数界面：
图像参数特点：
• 为了完整显示动脉和静脉血液循环过程，一个时相扫描时间约 3-5秒左右。
• TRICKS界面，扫描12个时相左右，Pause=on, Images=Subtracted。

胶质瘤 右侧大脑T2上片状不均匀高信号，边缘不清， 占位效应明显。 单体素波谱短TE谱线，NAA明显下降，Choline 明显升高，在1.32ppm附近可见脂质峰，表明 肿瘤内部有坏死存在。
For GE Internal Use Only. Not for External Distribution.
For GE Internal Use Only. Not for External Distribution.
OAx T1flair，斜位横断面定位图像：
定位线说明：
• 在矢状面图像中定位横断面，平行于胼骶体前后缘。 • 添加上下饱和带，以消除血管搏动伪影。 • 一般情况下，使用两次采集，TR=1750，TI=720-760。两次采集可以增加灰白质对比度，提高了 信噪比。
单位素波谱扫描建议保存定位像。
For GE Internal Use Only. Not for External Distribution.
单体素波谱，斜位定位像，定位方法图像
定位线说明：
• 如果波谱定位像为斜位，则波谱扫描平面也要是斜位，纯轴位的波谱扫描平面不能放置到斜位定 位像上。选择病灶中心层面，放置ROI，ROI的大小不能改动。 • 增强后能充分显示出强化的肿瘤实质，更有利于放置单体素波谱ROI。 • 在三个平面中观察，ROI周围不能有骨胳、脂肪、空气等干扰组织，否则需要添加饱和带。 • 单体素波谱体素大小默认为20x20x20mm，建议不描方案：
1 2 3 4 5 3-pl Loc Calibration Scan Ax T1 Loc Ax SV STEAM MRS 30 Ax SV PRESS MRS 35 三平面定位 校准扫描 纯轴位T1定位扫描 单体素波谱STEAM，短TE=35ms 单体素波谱PRESS，短TE=35ms

GE1.5T磁共振操作规程病人安全事项（一）禁忌症1. 身体内装有心脏起博器及神经刺激器者严禁扫描。

2. 体内存有动脉瘤夹、眼球内金属异物者应禁止扫描。

3. 高烧患者应禁止扫描。

（二）相对禁忌症1. 如体内的金属异物（假牙、避孕环、金属植入物、术后金属夹等）位于扫描范围内时，应慎重扫描，以防止金属物运动或产热造成病人损伤，金属物亦可产生伪影而妨碍诊断。

如扫描其它部位，亦应注意病人有无不适感。

2. 昏迷、神志不清、精神异常、易发癫痫或心脏骤停者、严重外伤、幽闭症患者、幼儿及不配合的病人应慎重扫描，要在医生或家属监护下进行。

3. 孕妇和婴儿应征得医生同意再行扫描。

（三）扫描注意事项1. 病人必须去除一切金属物品，最好更衣，以免金属物被吸入磁体而影响磁场均匀度，甚或伤及病人。

2. 扫描过程中病人身体（皮肤）不要直接触碰磁体内壁及各种导线，防止病人灼伤。

3. 纹身（纹眉）、化妆品、染发等应事先去掉，因其可能会引起灼伤。

4. 病人应带耳塞，以防听力损伤。

5. 准确输入患者体重。

6. 使用平面回波成像EPI扫描时，要注意病人有无外周神经刺激症状，如病人有肢端的刺麻感，肌肉的抽搐等症状，应立即停止EPI扫描，而改用其它脉冲序列扫描。

7. 用EPI扫描时，病人两手不能交叉放在一起，双手亦不要与身体其它部位的皮肤直接接触，这样可减少外周神经刺激症状的出现。

工作人员安全事项1. 磁共振室的所有工作人员均必须熟知和遵守本室各种安全事项。

2. 所有需要进入磁体间的各类人员应去除一切金属及磁性物品。

3. 操作人员给患者摆位时，最好面向大门站立，以防无关人员进入。

设备安全事项1. 严禁各类大型金属物体进入磁体间，如铁制的车、床、担架，氧气瓶，非磁共振用高压注射器等，以防造成严重的设备损害，甚至危及人身安全。

2. 各种线圈导线，心电门控导线不能打折，亦不要直接接触患者皮肤及磁体内壁。

3. 各种抢救设备不要带入磁体间。

开机正常程序1.检查液氦压力是否正常（3.9-4.1）,液氦水平（80%以上）是否下降。

OSag fs PD FSE，矢状面脂肪抑制质子加权定位图像：
定位线说明：
• 在冠状面T2和横断面T1图像上定位，平行于肘关节，横断面上调整旋转角度。 • 偏中心化学饱和法脂肪抑制需要需要添加局部匀场。 • 为了消除动静脉的搏动伪影，可以将频率编码置于前后方向。 • 如果需要更加均匀的脂肪抑制效果，可以选用STIR序列，扫描时间长一些。
外固定，减少运动伪影。
For GE Internal Use Only. Not for External Distribution.
摆位照片：
GPFlex线圈 两端不能重叠
For GE Internal Use Only. Not for External Distribution.
摆位照片：
For GE Internal Use Only. Not for External Distribution.
OCor T1FSE，冠状面T1定位图像：
定位线说明：
• 复制冠状面T2定位线。 • 为了缩短扫描时间，可去掉上下饱和带。 • 为了消除动静脉的搏动伪影，可以将频率编码置于左右方向。
For GE Internal Use Only. Not for External Distribution.
有功能的具体实现。 4. 扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。 5. 扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。 6. 任何一个版面均有相关内部使用界限提醒，请勿外传。
For GE Internal Use Only. Not for External Distribution.

不同部位的常用扫描序列GE 1.5T的序列头颅1Ax T2 FRFSE2Ax DWI3AX T1 Flair4AxT2 Flair5Sag T1 Flair+C6Ax fs T1+c7Ax T1+c8SagT1+c头MRA1 Ax T22 ,3D tof MRA头MRV1Ax T2FRFSE2 2D tof MRv垂体1Ax T2 FRFSE2 Cor T1FSE3Sag T1FSE4CorT2FSE+C1Dyn CorT12Sag T1FSE3CorT1FSE鼻咽1Ax T2 FRFSE2AxT1 fsFSE3SagT1 FSE4CorT2FSE+C1AxT1 fsFSE2SagT1fsFSE3CorT1fsFSE颈部软组织1Axfs T2FRFSE2AxT1 FSE3Corfs T2FRFSE4CorT2 FRFSE5CorT1 FSE+C1Corfs T1+c2Axfs T1+c颈部MRA TRICKS12D FOF MRA2CE MRA腹部1Ax BH T1fs FSPGR2Ax BH T1 Dual FSPGR 3Cor BH T1FSPGR4Ax fs T25Dyn BHAx fs T1+c6Cor BH fsT1+c肾MRA1Ax fs T2 FRFSE2CeMRAMRU1Ax fs FRFSE RT2 3D MRCP fs RT3 2DMRCP肾上腺1Cor BH fs T12Ax BH T1 fs3Ax BH T1 GRE4Ax BH T1 Dual5Ax T2 fs FRFSE RT 6Ax T2 FRFSE RT +C7Dgn BH Ax T1+c 8 Cor BH T1+c盆腔1Ax fs T2 FRFSE2Ax T1 FSE3Cor fs T2 FRFSE 4Sag fs T2 FRFSE +C5Ax T1 +C fs6CorT1+C fs7SagT1+c fs颈、胸、腰椎1Sag T2 FRFSE2Sag T1 FSE3Ax T2 FRFSE+c4Sag fsT1+c5Cor fsT1+6AxfsT1+c股骨头1Ax T1 FSE2Ax T2 fs FRFSE3Cor T1 FSE4CorT2 fs T2 FRFSE5S Fag T1FSE6Sag T fsFSE肩关节1Ax T12Cor T13Corfs PD4Sag fs PD5SagT1膝关节1Sag T1 FSE2SagPD fs FRFSE3Cor T1 FSE4CorT2fs FSE5Ax T2 fs FSESiemens skyra 3.0常规序列一． Head1. AAHEAD Scout2. T2 tse tra p33. T1 tirm tra dark fluid p24. T2 tirm tra dark fluid p35. Resolve 3scan trace tra 160 p26. T2 tse cor p27. ------+C-------8. T1 fl2d sag9. T1 fl2d tra fs10. T1 fl2d cor--------MRA--------TOF 3D multi slab二． PIT1. Localizer2. T2 tse tra p33. T1 tse sag 2mm p2 180mm4. T2 tse fs cor 384 2mm5. T1 tse r cor 2mm6. --------+C-----------7. T1 tse cor 2mm p2 dynamic8. T1 tse sag 2mm p2 180mm9. T1 fs cor +C三． Sinus1. Localizer2. T2 tse fs cor 384 3mm3. T1 tse fs tra 3mm4. T2 tse fs tra 320 3mm5. T2 tse sag 384 3mm6. ---------Inject contrast agent--------7. T1 tse fs tra 3mm8. T1 tse fs sag 5mm9. T1 tse fs cor 5mm 四．Trigeminal(三叉神经）1. AAHEAD-Scout2. T2 tse tra p23. T2 tse sag4. T1 fl2d sag 2mm5. T1 tse r cor 2mm6. ciss3d tra iso 0.5五．AutoAlign-Scout (内听道）1. AAHEAD Scout2. T2 tse tra p23. T2 tirm tra dark fluid4. T1 tse r tra 2mm5. T2 spc tra iso 0.56. ------contrast agent----7. T1 tse r tra 2mm8. T1 tse r cor 2mm六. C-Spine1. Localizer2. T2 tse sag p23. T1 tse sag p24. T2 tse tra p25. --------+C------6. T1 fs sag +C7. T1 fs cor +C8. T1 fs tra +C七. T-Spine1. Localizer2. T2 tse sag 3843. T1 tse sag p24. T2 tse tra5. -------+C-------6. T1 tse fs-dixon sag +C7. T1 tse fs-dixon cor +C8. T1 tse fs-dixon tra +C八. L-Spine1. Localizer2. T2 tse sag 3843. T1 tse sag p24. T2 tse msma 3845. --------+C-------6. T1 tse fs-dixon sag +C7. T1 tse cor fs +C8. T1 tse tra fs +C九. NECK Soft-tissue1. Localzer2. T2 STIR cor3. T1 tse cor p24. T2 tse fs-dixon tra5. T1 tse tra p26. T2 STIRM sag7. --contrast agent---8. T1 tse fs-dixon cor +C9. T1 tse fs-dixon sag +C10. T1 tse fs-dixon tra +C十 . ABD1. localizer2. T1 vibe dixon cor caipi6 bh 3203. T1 vibe dixon tra caipi4 bh 3204. T2 tse fs tra p2 trig 4485. ------Dynamic-----6. T1 vibe fs tra p2 bh Pre7. Inject contrast agent8. T1 vibe fs tra p2 bh double arterial9. T1 vibe fs tra p2 bh venous10. T1 vibe dixon cor caipi6 bh 32011. T1 vibe fs tra p2 bh delayed十一. Adrenal (肾上腺）1. Haste localizer2. T2 blade cor p2 trig 3203. T2 blade tra p2 trig4. T2 blade fs tra p2 trig5. T1 vibe dixon tra p2 bh 3206. ---------+C---------7. T1 vibe dixon tra bh 320 (平扫）8. T1 vibe dixon tra bh 320 （动脉）9. T1 vibe dixon tra bh 320 （静脉）10. T1 vibe dixon tra bh 320 （延迟）11. T1 vibe dixon cor caipi6 bh 320十二. Prostate (前列腺)1. Localizer2. --Position in the Prostate--3. Localzer4. -Reset table Position-5. Localizer6. T2 tse sag fs 320 p27. T2 tse cor 320 p28. T2 tse fs tra 320 p29. T1 tse tra10. --------+C-------11. T1 tse fs sag p2 +C12. T1 tse fs tra p2 +C13. T1 tse fs cor p2 +C------CSI------14. csi3d se Prostate十三. Cervix (女性盆腔）1. Localizer2. T2 tse fs tra p23. T1 tse tra p2 3204. T2 tse cor p2 3205. T2 tse fs sag p2 3206. --------+C------7. T1 vibe fs tra8. T1 vibe sag9. T1 vibe fs cor post contrast十四. 乳腺1. Localizer2. T1 fl3d tra nonfatsat3. T2 tirm tra4. Resolve diff tra spair5. T2 tse sag spair Left6. T2 tse sag spair Right7. --------+C-------8. T1 fl3d tra dynaVIEWS spair 1+99. T1 fl3d tra delayedVIEWS十五. Shoulder1. Localizer2. localizer tra cor3. T1 tse tra4. Pd tse fs sag 3205. T1 tse sag6. T2 tse fs cor 3207. T1 tse fs cor 3848. ------contrast-------9. T1 tse fs tra10. T1 tse fs sag11. T1 tse fs cor十六. Elbow1. Localizer2. Localizer sag+cor+tra3. T2 tse tra4. T1 tse tra5. T1 tse cor6. Pd tse fs cor7. Pd tse fs-dixon sag 3208. -------Inject contrast agent--------9. T1 tse tra fs10. T1 tse cor fs11. T1 tse sag fs十七． WristGeneral1. Localizer tra2. Localizer sag+cor+tra3. T1 tse cor4. Pd tse fs cor5. T2 tse cor6. Pd blade tse fs tra7. T1 tse tra8. -------+C-------9. T1 vibe we cor iso +C10. T1 tse tra fs +C11. T1 tse sag fs +CDouble hand & wrist FL1. Localizer tra2. Localizer sag+cor+tra3. T1 tse cor4. T2 tse cor5. Pd tse fs-dixon cor 3206. Pd blade tse fs tra7. T1 tse tra8. ---------+C--------9. T1 vibe we cor iso +C10. T1 tse tra fs +C11. T1 tse sag fs +C十八. Hand1. Localizer tra2. Localizer sag+cor+tra3. Pd tse fs cor 320 2mm4. T1 tse cor p2 256 2mm5. Pd tse tra fs p3 384 3mm6. Pd tse tra p3 384 3mm7. T1 vibe we cor p2 iso 3208. --------+C--------9. T1 tse cor fs10. T1 tse tra fs11. T1 tse sag fs十九. Hip1. Localizer2. T2 tse fs tra p23. T1 tse tra p3 512 bilateral4. Pd tse fs-dixon cor 512 bilateral5. T1 tse cor p2 384 bilateral6. T1 tse sag p2 384 bilateral7. T2 tse fs-dixon sag 448 bilateral 二十. Knee1. Localizer2. Localizer sag+cor+tra3. Pd tse fs sag p2 3204. T1 tse sag p2 3845. T2 tse fs cor p2 3206. T1 tse cor p2 3847. T2 tra fs 3208. ------contrast-------9. T1 tse fs sag +C10. T1 tse fs cor +C11. T1 tse fs tra +C二十一. Ankle1. Localizer tra2. Localizer sag+cor+tra3. T1 tse cor 3844. T2 tse fs cor p25. T1 tse sag p2 3846. Pd spc rst fs sag p2 iso7. T2 tse tra 3848. --------Inject contrast agent---------9. T1 fl2d fs sag 44810. T1 tse cor fs 38411. T1 tse fs tra 320。
