P521光耦详细解答

此原理图中使用了三个光耦集成芯片，P521，P521*2，P521*4。

总共7个光耦
内部电路图如下：
P521的3脚接地，2脚与DI接口连接，测试DCS系统的DO反应时间一脚经过电阻R20,R18后与高电平连接（此处在PCB中没有连接）
电阻R19起到上拉电阻的作用，使得2脚默认电平为高。

电容作用未知。

4脚与单片机相连，通过RD9电位的高低，判断是否接收到DI信号。

P521*2外围电路如下图，1，3脚被拉高，2，4脚分别与单片机相连，单片机通过2,4脚给出时钟和数据信号，再通过5,7脚传给AD420。

AD420的2脚可以提供高电平，电阻A2，R都是上拉电阻。

此光耦芯片应用在AI测试中，电路通过两个光耦来实现AD420的数字数据写入，进而转化为模拟电流输出，并最终接到本设备的AO接口上。

P521*3外围电路如下图，RB1，RB2，RB3，RB4分别与单片机管脚连接，当按下DI 测试按键后，RB1~RB4中的某一路信号电平变为低电平，则DO1~DO4中对应的一路线路导通，此时DCS系统接收到DI信号，此系统开始计时，直到测试鼠标按下，则计时停止。

有四路DO通道，在测试时使用哪一路，如何选择？。

p521光耦限流电阻计算光耦作为电子元件，在电路中起到隔离和传输信号的作用。

在光耦的电路中，限流电阻的选择对于光耦的性能和稳定性至关重要。

本文将详细介绍如何计算p521光耦的限流电阻值。

一、光耦基础知识光耦，全称光电耦合器，是一种以光为媒介，实现电信号传输的电子元件。

它由发光器件和光敏器件组成，通过光的发射、传输和接收实现信号的隔离传输。

p521光耦是一种常用的光耦型号，具有体积小、寿命长、响应速度快等优点。

在选择限流电阻时，需要考虑以下几个因素：1. 光耦的输入电流和输出电压；2. 电源电压；3. 电路中的最大电流。

二、限流电阻的计算限流电阻的计算公式为：R = V / I其中，R为限流电阻，V为电源电压，I为光耦的输入电流。

以p521光耦为例，其输入电流为50mA，电源电压为5V。

代入公式得：R = 5V / 0.05A = 100Ω。

因此，p521光耦的限流电阻应为100Ω。

在实际应用中，需要根据电路中的最大电流来选择合适的限流电阻。

如果最大电流较小，可以选择较小的限流电阻；如果最大电流较大，则需要选择较大的限流电阻。

三、注意事项1. 在选择限流电阻时，需要考虑电阻的精度和稳定性。

精度越高、稳定性越好，光耦的性能和稳定性就越好。

2. 需要注意限流电阻的功率。

如果电阻的功率较小，长时间工作可能会导致电阻发热甚至烧毁。

因此，需要根据电路中的实际功率来选择合适的电阻功率。

3. 在使用光耦时，需要注意避免过电压和过电流的情况。

过电压和过电流可能会导致光耦性能下降甚至损坏。

因此，需要在电路中加入保护措施，如限流电阻、稳压管等。

4. 在安装光耦时，需要注意发光器件和光敏器件之间的距离。

距离过大或过小都会影响光耦的性能和稳定性。

因此，需要根据光耦的规格书和实际需求来选择合适的距离。

5. 在调试电路时，需要注意观察光耦的工作状态。

如果发现光耦的工作状态异常，需要及时调整限流电阻的阻值或更换其他型号的光耦。

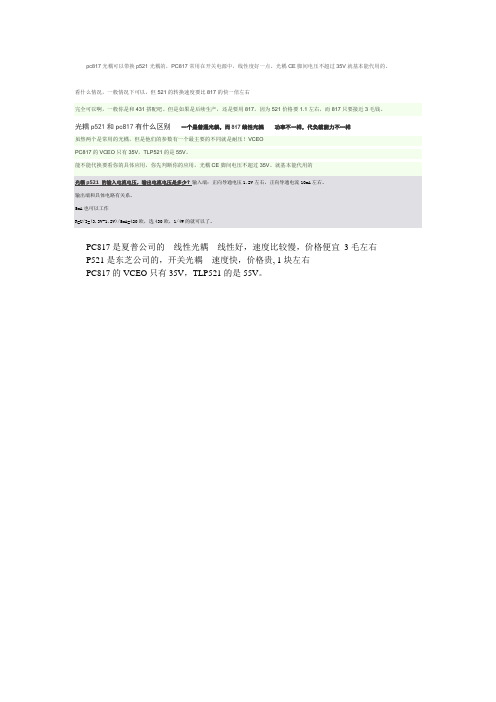

pc817光耦可以带换p521光耦的，PC817常用在开关电源中，线性度好一点。

光耦CE脚间电压不超过35V就基本能代用的。

看什么情况，一般情况下可以，但521的转换速度要比817的快一倍左右
完全可以啊，一般你是和431搭配吧。

但是如果是后续生产，还是要用817，因为521价格要1.1左右，而817只要接近3毛钱。

光耦p521和pc817有什么区别一个是普通光耦，而817线性光耦功率不一样，代负载能力不一样
虽然两个是常用的光耦，但是他们的参数有一个最主要的不同就是耐压！VCEO
PC817的VCEO只有35V，TLP521的是55V。

能不能代换要看你的具体应用，你先判断你的应用，光耦CE脚间电压不超过35V。

就基本能代用的
光耦p521 的输入电流电压，输出电流电压是多少？输入端：正向导通电压1.2V左右，正向导通电流10mA左右。

输出端和具体电路有关系。

5mA也可以工作
R=U/I=(3.3V-1.2V)/5mA=420欧，选430欧，1/4W的就可以了。

PC817是夏普公司的线性光耦线性好，速度比较慢，价格便宜3毛左右P521是东芝公司的，开关光耦速度快，价格贵, 1块左右
PC817的VCEO只有35V，TLP521的是55V。

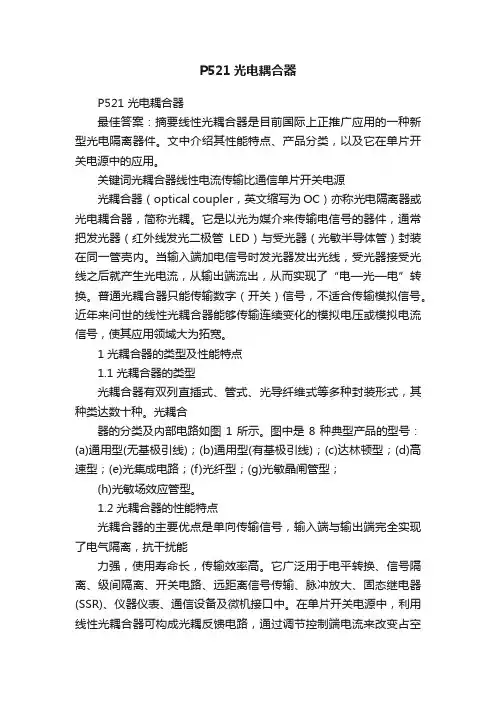

P521光电耦合器P521 光电耦合器最佳答案：摘要线性光耦合器是目前国际上正推广应用的一种新型光电隔离器件。

文中介绍其性能特点、产品分类，以及它在单片开关电源中的应用。

关键词光耦合器线性电流传输比通信单片开关电源光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

普通光耦合器只能传输数字（开关）信号，不适合传输模拟信号。

近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。

1 光耦合器的类型及性能特点1.1 光耦合器的类型光耦合器有双列直插式、管式、光导纤维式等多种封装形式，其种类达数十种。

光耦合器的分类及内部电路如图1所示。

图中是8种典型产品的型号：(a)通用型(无基极引线)；(b)通用型(有基极引线)；(c)达林顿型；(d)高速型；(e)光集成电路；(f)光纤型；(g)光敏晶闸管型；(h)光敏场效应管型。

1.2 光耦合器的性能特点光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。

它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。

此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

tlp521光耦参数
TLP521是一种可编程场效应晶体管（FET）光耦，其主要用途是将输入信号转换为输出信号并进行隔离。

本文将详细介绍TLP521的参数和特性。

1. 输入电流
TLP521的最大输入电流为50mA，这是光耦工作的关键参数之一。

输入电流过大可能会导致光电元件过热或损坏，因此需要在使用时仔细控制。

2. 工作温度
TLP521光耦的工作温度范围为-55℃到100℃。

正常情况下，光耦应该在其指定的工作温度范围内运行，以免影响性能或寿命。

3. 灵敏度
TLP521的最小发光电流（IFLH）为5mA，这是光耦的灵敏度的关键参数。

发光电流越低，光耦的灵敏度就越高。

因此，TLP521是相对较敏感的光耦。

4. 输出电压
TLP521的最大输出电压为80V，这是光耦输出电信号的关键参数。

如果需要更高的输出电压，可以考虑其他光耦型号。

5. 响应时间
TLP521的最大响应时间为4微秒，这也是光耦的关键参数之一。

响应时间越短，光耦的应用范围就越广。

6. 绝缘电阻
TLP521的最小绝缘电阻为10^10欧姆，这是光耦进行隔离的关键参数之一。

绝缘电阻越高，光耦进行隔离的效果就越好。

总之，TLP521是一种功能强大的光耦，适用于许多应用，包括自动化控制、通信、电力等领域。

了解TLP521的参数和特性有助于更好地选择和使用这种光耦。

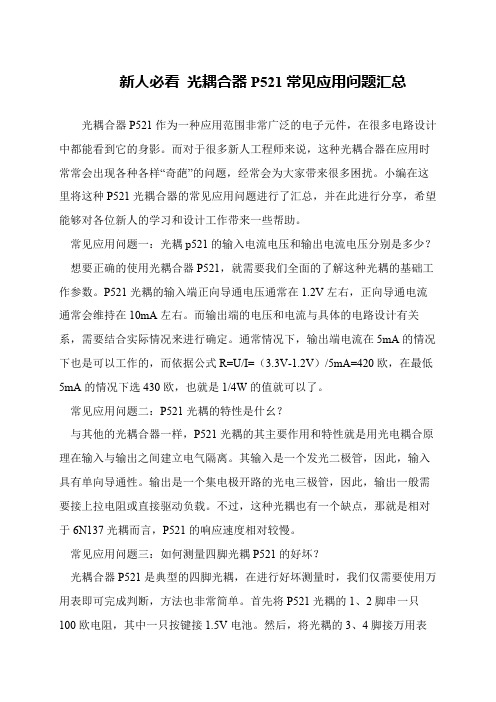

新人必看光耦合器P521常见应用问题汇总光耦合器P521作为一种应用范围非常广泛的电子元件，在很多电路设计中都能看到它的身影。

而对于很多新人工程师来说，这种光耦合器在应用时常常会出现各种各样“奇葩”的问题，经常会为大家带来很多困扰。

小编在这里将这种P521光耦合器的常见应用问题进行了汇总，并在此进行分享，希望能够对各位新人的学习和设计工作带来一些帮助。

 常见应用问题一：光耦p521的输入电流电压和输出电流电压分别是多少？ 想要正确的使用光耦合器P521，就需要我们全面的了解这种光耦的基础工作参数。

P521光耦的输入端正向导通电压通常在1.2V左右，正向导通电流通常会维持在10mA左右。

而输出端的电压和电流与具体的电路设计有关系，需要结合实际情况来进行确定。

通常情况下，输出端电流在5mA的情况下也是可以工作的，而依据公式R=U/I=（3.3V-1.2V）/5mA=420欧，在最低5mA的情况下选430欧，也就是1/4W的值就可以了。

 常见应用问题二：P521光耦的特性是什幺？ 与其他的光耦合器一样，P521光耦的其主要作用和特性就是用光电耦合原理在输入与输出之间建立电气隔离。

其输入是一个发光二极管，因此，输入具有单向导通性。

输出是一个集电极开路的光电三极管，因此，输出一般需要接上拉电阻或直接驱动负载。

不过，这种光耦也有一个缺点，那就是相对于6N137光耦而言，P521的响应速度相对较慢。

 常见应用问题三：如何测量四脚光耦P521的好坏？ 光耦合器P521是典型的四脚光耦，在进行好坏测量时，我们仅需要使用万用表即可完成判断，方法也非常简单。

首先将P521光耦的1、2脚串一只100欧电阻，其中一只按键接1.5V电池。

然后，将光耦的3、4脚接万用表。

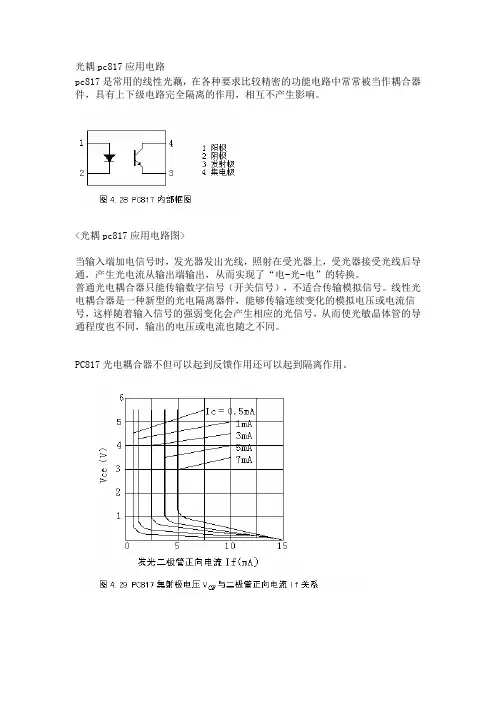

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封可以。

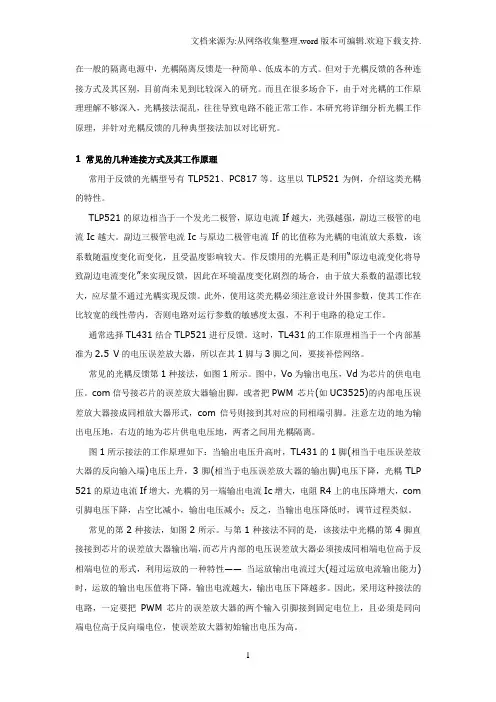

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

p521光耦参数P521光耦是一种用于连接不同电子设备的光耦，是一种光学性能优异的元件，在汽车、通信设备和消费电子产品中应用广泛，能够传输高速数据。

P521光耦是一种外壳和外壳尺寸相同，内部由相干光发射器和接收器组成的光电耦合器，主要由前端电路板、后端电路板、支架以及连接支架等组成，其中前端电路板由激光光源、TOSA/ROSA/TOD、滤波器等构成，而后端电路板由APD、放大器、光电耦合器等构成。

这种结构使得P521光耦具有良好的阻抗匹配性，稳定的电压和电流，并且具有较强的抗电磁干扰能力，此外，其封装结构防水性好，可用于恶劣环境中，非常适用于汽车、通信设备和消费电子设备中的应用。

P521光耦参数分包括常规参数和主要参数，其中常规参数包括：发射器工作电压、接收器工作电压、发射器发射电流、接收器接收电流、发射器输出功率、频率特性以及输入阻抗、输出阻抗等；主要参数则包括：输入端真实光功率、输出端真实光功率、噪声比、调制带宽、回传响应时间、温度特性和抗电磁干扰能力等。

根据现有的行业标准，P521光耦要求其发射器最大输出功率必须大于或等于3dBm，接收器最大接收电流要求大于或等于20mA，除此之外，还需要保证输入端真实光功率大于或等于-20dBm，输出端真实光功率大于或等于-10dBm，噪声比大于或等于6dB，传输网络延迟小于或等于20μs，调制带宽大于或等于2.5GHz，带宽传输时延小于或等于0.4ns，抗电磁干扰能力大于或等于50dB，安装位置的温度环境温度要求为0°C-85°C。

综上所述，P521光耦是一种高效、高稳定性的行业标准电子元件，主要由激光光源、TOSA/ROSA/TOD、滤波器、APD、放大器、光电耦合器等构成，并且具有良好的阻抗匹配性、稳定的电压和电流、较强的抗电磁干扰能力以及防水性，在汽车、通信设备和消费电子产品中应用广泛，能够传输高速数据，可用于恶劣环境中。

同时，P521光耦参数也有明确的标准，必须符合具体的要求才能得到满足，例如输入端真实光功率必须大于或等于-20dBm，输出端真实光功率大于或等于-10dBm，噪声比大于或等于6dB，抗电磁干扰能力大于或等于50dB等。

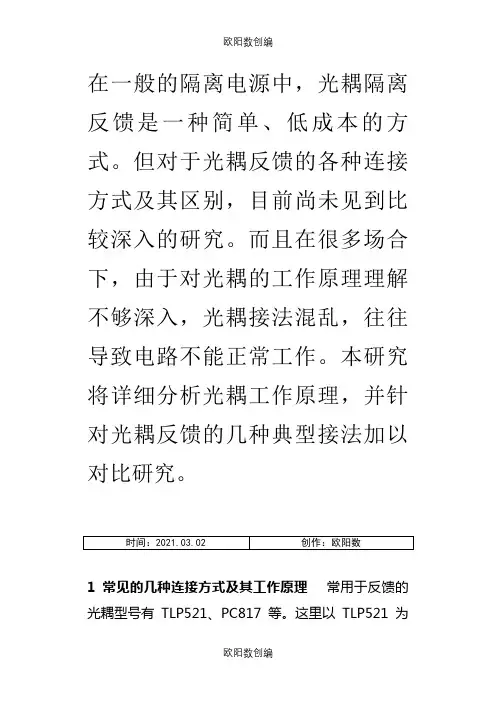

在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP 521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com 引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。
