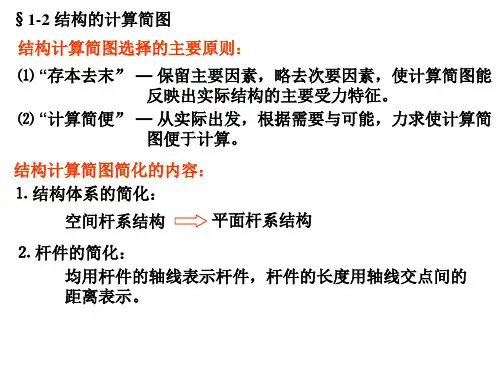

§1-3结构的计算简图

结构的计算简图及受力分析3.1 荷载的分类实际的建筑结构由于其作用和工作条件不同,作用在它们上面的力也显示出多种形式。

如图3.1所示的工业厂房结构,屋架所受到的力有:屋面板的自重传给屋架的力,屋架本身的自重,风压力和雪压力以及两端柱或砖墙的支承力等。

图3.1在建筑力学中,我们把作用在物体上的力一般分为两类:一类是主动力,例如重力、风压力等;另一类是约束力,如柱或墙对梁的支承力。

通常把作用在结构上的主动力称为荷载。

荷载多种多样,分类方法各不相同,主要有以下几种分类方法:(1)荷载按其作用在结构上的空间范围可分为集中荷载和分布荷载作用于结构上一点处的荷载称为集中荷载。

满布在体积、面积和线段上的荷载分别称为体荷载、面荷载和线荷载,统称为分布荷载。

例如梁的自重,用单位长度的重力来表示,单位是N/m或kN/m,作用在梁的轴线上,是线荷载。

对于等截面匀质材料梁,单位长度自重不变,可将其称为线均布荷载,常用字母q表示(图3.2)。

当荷载不均匀分布时,称为非均布荷载,如水对水池侧壁的压力是随深度线性增加的,呈三角形分布。

图3.2(2)荷载按其作用在结构上的时间分为恒载和活载恒荷载是指永久作用在结构上的荷载,其大小和位置都不再发生变化,如结构的自重。

活荷载是指作用于结构上的可变荷载。

这种荷载有时存在、有时不存在,作用位置可能是固定的也可能是移动的,如风荷载、雪荷载、吊车荷载等。

各种常用的活荷载可参见《建筑结构荷载规范》。

(3)荷载按其作用在结构上的性质分为静力荷载和动力荷载静力荷载是指荷载从零缓慢增加到一定值,不会使结构产生明显冲击和振动,因而可以忽略惯性力影响的荷载,如结构自重及人群等活荷载。

动力荷载是指大小和方向随时间明显变化的荷载,它使结构的内力和变形随时间变化,如地震力等。

3.2 约束与约束反力1)约束和约束反力的概念所谓约束,是指能够限制某构件位移(包括线位移和角位移)的其他物体(如支承屋架的柱子,见图 3.1)。

第一章绪论（约3学时）§1-1结构力学的研究对象和任务一、结构和结构的分类力：物体之间的相互作用；力学：理论力学，弹性力学，材料力学，结构力学，塑性力学，粘塑性力学，液体力学，断裂力学等结构：用建筑材料组成在建筑物中承担荷载并起骨架作用的部分，称为结构。

如梁、柱、楼板、桥梁、堤坝及码头等。

结构力学：构件：结构中的各个组成部分称为构件。

结构的类型：可从不同方面进行分类从结构型式划分：砖混结构、框架结构、剪力墙结构、框剪结构、框筒结构；从建筑材料划分：砖石结构、木结构、混凝土结构、钢筋混凝土结构、钢结构、组合结构等；从空间角度划分：平面结构、空间结构等以上结构从几何角度来分，有：（1）杆系结构：由杆件组成，杆件的长度远大于其横截面的宽度和高度，这是本课的研究内容。

建筑结构中的梁、柱、桥梁、框架结构等（2）板壳结构：厚度尺寸远小于长度和宽度，即薄壁结构；板、壳、墙体等。

弹性力学（3）实体结构：长、宽、高三个几何尺寸属于同一数量级；基础、坝体等。

弹性力学二、结构力学研究对象：平面杆系结构材料力学：研究单个杆件的强度、刚度及稳定性问题；结构力学：以杆件结构为研究对象；弹性力学：对杆件作更精确的分析，并以板、壳、块体等实体结构为研究对象。

注：结构力学：常指狭义的方面，即平面杆件结构力学。

三、结构力学的任务（从结构设计的内容引出）1、土木工程项目建设过程1） 业主投资：可行性研究、报建立项、城建规划土地批文、招标投标2） 设计：方案、（工艺）、建筑、结构、设备（水暖电火自控）[初步、技术、施工]3） 施工（承包人、材料供应、运输、保险、质检、定额、银行）、投入运行4） 全过程控制：监理2、设计部分指建筑、结构、设备施工图及相应的设计说明书，供施工需要。

结构设计过程与步骤:(1)选择合理承重体系及构件几何尺寸；(2)引入简化假定，取计算简图，进行结构分析；(3)依据结构分析结果，进行结构设计和构造处理3、强度、刚度和稳定性为了使结构既能安全、正常地工作，又能符合经济的要求，就要对其进行强度、刚度和稳定性的计算。

《结构力学》课程教学大纲第一章绪论学习目的和要求目的要求：明确结构力学的研究对象，掌握结构力学的任务，掌握杆系结构的类型。

重点：结构力学的研究对象和任务。

难点：如何对实际结构选择恰当的计算简图。

学习内容结构力学的研究对象和任务、荷载的分类、结构的计算简图、支座和结点的类型、结构的分类。

§1-1 研究对象和任务1．结构在建筑物（或构筑物）中，能支承一定的荷载并起骨架作用的部分，称为结构。

2．结构力学的研究对象结构力学是以杆系结构为研究对象，薄壁结构与实体结构则为弹性力学的研究对象。

结构力学与材料力学有着密切的联系，材料力学是以研究单根杆件为主。

3．结构力学的任务(1) 强度和刚度计算计算结构在荷载、温度变化、支座移动等因素影响下的内力与位移。

(2) 稳定性计算分析结构的稳定性，计算结构在动力荷载下的反应。

(3) 研究结构的组成规律讨论结构的组成规律及其合理形式。

4．结构力学与其他课程之间的联系结构力学是一门技术基础课，它不但要用到数学、理论力学、材料力学的知识，而且也为后续课程如结构设计原理、桥梁、隧道、房建、水工结构及工程施工课程提供了必要的理论基础和计算方法。

§1-2 荷载的分类荷载是作用在结构上的主动力，在交通土建工程中常见的荷载有：1．按荷载作用时间的久暂分（1）恒载恒载是长期作用在结构上的荷载，如自重、土压力等。

（2）活载活载是短期作用在结构上的荷载。

2．按荷载位置是否变化分（1）固定荷载如风荷载、雪荷载等。

（2）移动荷载如各种行驶的车辆、人群、吊车等。

3．按荷载产生的动力效应可分为（1）静力荷载静力荷载是缓慢作用在结构上，不使结构产生显著的加速度，因而其惯性力可以忽略。

（2）动力荷载动力荷载其大小、方向或作用点都随时间迅速发生变化，使结构产生显著加速度，由此产生的惯性力是不可忽略的。

在工程计算中，车辆、风载等均为动力荷载，但仍按静力荷载进行计算，然后乘以动力系数，这样可以使计算得到简化。
