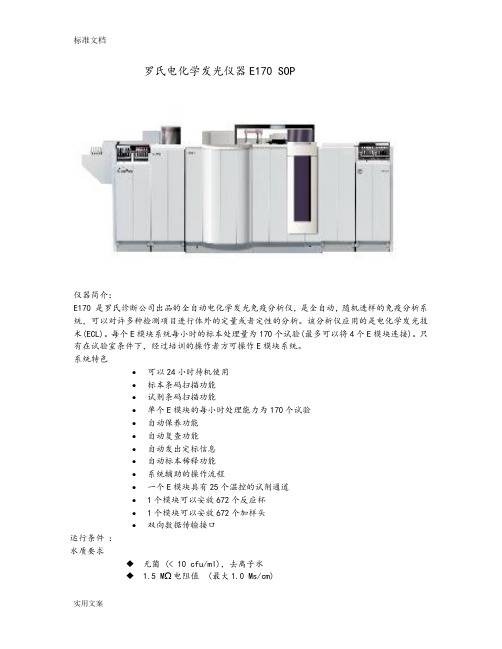

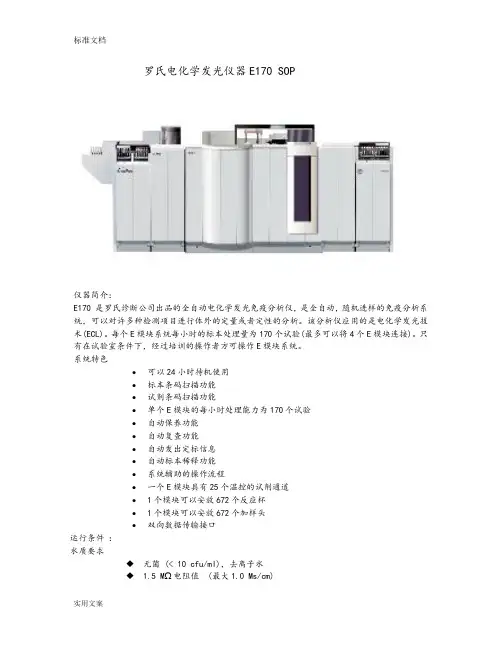

罗氏电化学发光仪器E170 SOP

罗氏电化学发光仪器E170 SOP仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色•可以24小时待机使用•标本条码扫描功能•试剂条码扫描功能•单个E模块的每小时处理能力为170个试验•自动保养功能•自动复查功能•自动发出定标信息•自动标本稀释功能•系统辅助的操作流程•一个E模块具有25个温控的试剂通道•1个模块可以安放672个反应杯•1个模块可以安放672个加样头•双向数据传输接口运行条件：水质要求◆无菌 (< 10 cfu/ml)，去离子水◆ 1.5 MΩ电阻值 (最大1.0 Ms/cm)◆15-25 磅/英寸2 (0.5~3.5 kg/cm2 或 49~343 kpa)◆耗水量：每E170模块消耗 18升/小时环境条件◆无灰尘的、良好通风的环境◆无直接日照◆地面水平(角度：<1/200 º)◆地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)◆温度：18~32摄氏度◆当系统启动时，温度的改变应该小于2度/小时◆屋内湿度：45%~85%◆电源电压没有明显的波动◆在附近没有会产生电磁波的仪器◆有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：•触摸屏幕的电脑•键盘•打印机•仪器管理电脑终端核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

•加样端•标本架转运通道•复查缓冲带•出口端•中心控制区•电源开关(在进样端的左侧面上)检测单元介绍分立式、随机进样的每小时170试验的免疫检测系统。

罗氏电化学发光仪器E170 SOP仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色•可以24小时待机使用•标本条码扫描功能•试剂条码扫描功能•单个E模块的每小时处理能力为170个试验•自动保养功能•自动复查功能•自动发出定标信息•自动标本稀释功能•系统辅助的操作流程•一个E模块具有25个温控的试剂通道•1个模块可以安放672个反应杯•1个模块可以安放672个加样头•双向数据传输接口运行条件：水质要求◆无菌(< 10 cfu/ml)，去离子水◆ 1.5 MΩ电阻值(最大1.0 Ms/cm)◆15-25 磅/英寸2 (0.5~3.5 kg/cm2 或49~343 kpa)◆耗水量：每E170模块消耗18升/小时环境条件◆无灰尘的、良好通风的环境◆无直接日照◆地面水平(角度：<1/200 º)◆地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)◆温度：18~32摄氏度◆当系统启动时，温度的改变应该小于2度/小时◆屋湿度：45%~85%◆电源电压没有明显的波动◆在附近没有会产生电磁波的仪器◆有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：•触摸屏幕的电脑•键盘•打印机•仪器管理电脑终端核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

•加样端•标本架转运通道•复查缓冲带•出口端•中心控制区•电源开关(在进样端的左侧面上)检测单元介绍分立式、随机进样的每小时170试验的免疫检测系统。

罗氏电化学发光仪器E-SOP————————————————————————————————作者：————————————————————————————————日期：2罗氏电化学发光仪器E170 SOP仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色∙可以24小时待机使用∙标本条码扫描功能∙试剂条码扫描功能∙单个E模块的每小时处理能力为170个试验∙自动保养功能∙自动复查功能∙自动发出定标信息∙自动标本稀释功能∙系统辅助的操作流程∙一个E模块具有25个温控的试剂通道∙1个模块可以安放672个反应杯∙1个模块可以安放672个加样头∙双向数据传输接口运行条件：水质要求◆无菌(< 10 cfu/ml)，去离子水◆ 1.5 MΩ电阻值(最大1.0 Ms/cm)3◆15-25 磅/英寸2 (0.5~3.5 kg/cm2 或49~343 kpa)◆耗水量：每E170模块消耗18升/小时环境条件◆无灰尘的、良好通风的环境◆无直接日照◆地面水平(角度：<1/200 º)◆地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)◆温度：18~32摄氏度◆当系统启动时，温度的改变应该小于2度/小时◆屋内湿度：45%~85%◆电源电压没有明显的波动◆在附近没有会产生电磁波的仪器◆有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：∙触摸屏幕的电脑∙键盘∙打印机∙仪器管理电脑终端4核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

【产品名称】通用名称：甲状腺球蛋白检测试剂盒(电化学发光法)英文名称：Tg II【包装规格】100测试/盒【预期用途】主要用途用于体外定量测定人血清和血浆的甲状腺球蛋白含量。

Tg的测定能辅助监控甲状腺切除术后的情况。

Elecsys和cobas e 免疫分析仪的工作原理是电化学发光免疫分析“ECLIA”。

临床应用甲状腺球蛋白是一种分子量接近660 kDa的糖蛋白。

4Tg由甲状腺细胞大量合成并释放到甲状腺滤泡腔内。

TSH、甲状腺内碘缺乏、促甲状腺激素免疫球蛋白均可刺激Tg的生成。

Tg对外周甲状腺激素T3和T4的合成起决定作用。

它含有约130种酪氨酸残基，其中一部分在TPO(甲状腺过氧化物酶)和碘化物存在时被碘化为单碘-和二碘酪氨酸(MIT和DIT)。

3随后也是在Tg和TPO的作用下，MIT和DIT偶联结合成T3和T4。

5甲状腺细胞合成Tg以及将Tg转送到滤泡的过程中，少量蛋白可进入血流。

因此无甲状腺疾病的健康个体中也能检出低浓度Tg。

Tg浓度升高在不同的甲状腺疾病中均有报道，桥本氏病、葛瑞夫兹病等。

Tg还有助于鉴别亚急性甲状腺炎和人为甲状腺毒症。

对于先天性甲状腺功能减退症Tg的检测可用于鉴别先天性甲状腺缺失和甲状腺发育不全或其它病理情况。

5,6,7Tg检测主要用于甲状腺全切或次全切术后病人的随访。

由于甲状腺是Tg的唯一已知来源，在甲状腺全切或次全切伴随放射性碘成功消融残留甲状腺组织后，血清Tg浓度将降至极低，甚至检测不到。

对于部分甲状腺切除的病人，检测到的Tg水平取决于手术后残留的甲状腺组织的多少。

若甲状腺全切术后仍可检出Tg则提示DTC残留或复发。

因此Tg明显升高常提示该疾病复发。

8,9,10,11,12,13采用高灵敏度Tg检测后，“甲状腺球蛋白阳性”病人数量增加，即使这些病人并未表现出疾病症状。

13不能认为这些病人没有疾病，应根据当前指南进行监测随访。

已有不同临界值报道用以鉴别仅需监测的病人和那些需要接受进一步诊断和治疗的复发病人。

罗氏电化学发光仪器E170S O P 仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色•可以24小时待机使用•标本条码扫描功能•试剂条码扫描功能•单个E模块的每小时处理能力为170个试验•自动保养功能•自动复查功能•自动发出定标信息•自动标本稀释功能•系统辅助的操作流程•一个E模块具有25个温控的试剂通道•1个模块可以安放672个反应杯•1个模块可以安放672个加样头•双向数据传输接口运行条件：水质要求◆无菌(< 10 cfu/ml)，去离子水◆ 1.5 M?电阻值(最大1.0 Ms/cm)◆15-25 磅/英寸2 (0.5~3.5 kg/cm2 或49~343 kpa)◆耗水量：每E170模块消耗18升/小时环境条件◆无灰尘的、良好通风的环境◆无直接日照◆地面水平(角度：<1/200?o)◆地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)◆温度：18~32摄氏度◆当系统启动时，温度的改变应该小于2度/小时◆屋内湿度：45%~85%◆电源电压没有明显的波动◆在附近没有会产生电磁波的仪器◆有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：•触摸屏幕的电脑•键盘•打印机•仪器管理电脑终端核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

•加样端•标本架转运通道•复查缓冲带•出口端•中心控制区•电源开关(在进样端的左侧面上)检测单元介绍分立式、随机进样的每小时170试验的免疫检测系统。

下面所列为E170模块的组成部分：◆试剂区位于分析模块的左边部分,它包含以下部分:1.一个试剂盘,温度控制在20?3℃; 有25个试剂通道2.一个用来将试剂以及磁珠从试剂盘中加入的试剂针,将之加到孵育器的反应杯中3.一个条码扫描器,用来阅读试剂盒上的二维条码4.一个用于试剂盒盖的开关的机械装置,以避免试剂的挥发5.一个用于混匀磁珠的搅拌器.当磁珠被加入之前或额外的混匀步骤中,搅拌棒用来搅拌磁珠6.两个用来清洗探针以及搅拌器的冲洗站7.一个探针清洗站,它含有两瓶探针洗液用来清洗探针的内部◆测量区位于分析模块的中部,它含有以下几个部分：1.一个孵育器,含有54个孵育位,用来进行免疫反应孵育池有54个孵育位置,位于仪器的中心部分,当标本和试剂加入到反应杯中后,该孵育池的温度维持在37℃±0.3℃.当一个反应在准备测定时,该孵育盘需旋转,将反应杯转至需要的位置,在此处,适宜的单位将执行相应的功能.2.一个用来将标本从标本容器中加入到反应杯中的标本探针标本探针位于仪器的后面,邻近核心系统.标本探针用来转运标本,定标液,指控液然后加入到孵育器的标本中,探针使用一次性的加样头以控制标本间的交叉污染,并且探针有探测液面,凝块的功能.液面探测通过电容的变化感知,凝块探测通过压力的改变来探测.每一个新的加样步骤都使用;一个新的加样头不要用裸露的手接触探针的表面,否则会留下痕迹在探针的表面上,这样会影响探针的功.如果碰触到了探针,应该立即使用蘸有酒精的纱布进行擦拭,然后使用去离子水再擦拭干净.1.两个反应液的吸样针,用来将反应好的抗原-抗体复合物从反应杯中加入到测量池中,以进行检测2.两个吸样针的冲洗站,在两个不同的吸样步骤间用来对吸样针进行清洗3.2个测量池消耗品区位于分析模块的右边,它含有以下几个部分:1.一个机械手,将标本杯和反应头从物品架上加到孵育器上和放标本反应吸样头处2.搅拌站,在此处反应杯中的反应液被混匀成乳浊液3.含有一个处置口的吸样头站,在这里反应过的吸样头备扔弃进入相应的固体废物箱中;还有一个吸样头的缓冲区,在此处机械手将一个待用的吸样头放置于标本加样探针处4.一个物品架的升降器,用来将放入模块中的消耗品盒转运至模块的表面以便于机械手的抓取5.固体废物箱,盛装使用过的反应杯和吸样头6.指示灯,提示物品架升降器的状态7.系统试剂以及清洗液被放置在模块的内部,在仪器前门的后边,有CleanCell,8.Procell,PreClean M.Procell 和Cleancell 瓶两瓶Procell和两瓶Cleancell位于前门后的特定位置.Procell是一种缓冲液,成分是TPA(三丙胺).瓶盖的颜色为白色.Cleancell为KOH溶液,用来清洗测量池.瓶盖的颜色为黑色.Procell和Cleancell的位置非常重要以确保加入正确的试剂,每瓶系统试剂含有2升液体,除了最初的灌注外,每套试剂可以进行1000个测试,两瓶系统试剂在不影响仪器操作的情况下,允许更换.当更换完新的系统试剂之后,不要忘记按下相应的绿色键,登记系统试剂的更换情况.◆前清洗区1.该区位于仪器的后边的中部,包括:2.对于试验要求进行前清洗的项目,探针吸入清洗液3.分配探针用来分配PreClean M 溶液4.反应杯的控制装置有四个极向不同磁场,以便在清洗过程中保护磁珠5.混匀站用来混匀反应液6.冲洗站用来清洗探针以及分配探针◆试剂包装概念每个试剂盒在两端均有一个2D条码,尽管E170指示阅读其中一个.试剂的管理信息可以全自动进行登陆.不必要手工输入额外的信息.即用型试剂可以放置于试剂盘的25个试剂通道上.当扫描过后,试剂即可以应用.罗氏的定标液和指控液的处理同于试剂.多数定标液是即用型的,干粉状的定标液和指控品必须复溶后装入特定的小瓶中.对于定量的分析,定标液和指控液的耙值储存于条码中.对于定性的检测,所有的定标信息储存于试剂的条码中.试剂盒图A-56 电化学发光的试剂盒该图片显示了应用于E170上的试剂的模型.每个试剂均为即用型的.试剂盒含有3个部分:▪白色的透明瓶中装的是磁珠▪黑色的瓶,灰色的盖的瓶中装的是试剂R1▪黑色的瓶,黑色的盖的瓶中装的是试剂R2试剂盒在盘中的放置是有方向的,所以不会造成放置的错误.试剂盒的标记大标记中包含有试剂的储存温度,内容物,货号;小标记中包含批号,效期,以及2D条码的号码.这个条码用来登陆,仪器不能自动使用.试剂条码试剂的条码中包含运行所需的信息,信息包括下面的内容,但不仅限于此:▪试验号码▪批号▪母定标曲线▪仪器设置▪定标液的批号以及耙值▪效期▪定标频率还包括以下内容:◆货号◆试剂盒号◆试剂条码号码◆批号◆效期试剂盒上的条码采取的是独一无二的格式.只有条码被损伤时,条码才不会阅读,可以通过手工输入的方式确认试剂的批号.◆定标液和质控液1.多数的电化学发光检测项目的试剂和定标液是分开的.每个定标液和质控品的盒中含有一个可以直接使用的条码.多数的定标液是液体的即用型的,不需要任何特殊处理,当定标时,将其放于仪器上即可.2.多数的质控品和少数定标液是干粉的,使用前需要溶解然后转入特定的小瓶中.复溶后的定标液和质控瓶可以储存于特定的塑料小瓶中.3.定标液和质控品有彩色的盖子,以帮助用户的识别.白色/亮棕色的瓶盖分别为定标液/质控品的1浓度;黑色/暗棕色的瓶盖分别代表定标液电化学发光反应原理：电化学发光（electro－chemiluminescence，ECL)是一种在电极表面由电化学引发的特异性化学发光反应，实际上包括了电化学和化学发光两个过程。

引言：罗氏电化学发光（Electrochemiluminescence，简称ECL）是一种基于化学电致发光的分析技术，由瑞士公司Roche首次开发并应用于临床诊断中。

ECL技术具有高灵敏度、高选择性、宽线性范围和低检测极限等优点，因此在生物医学研究、生物芯片检测、生化分析等领域得到了广泛的应用。

本文将从ECL的原理、仪器设备、应用领域、优缺点以及未来发展方向等五个大点来详细阐述罗氏电化学发光技术的相关内容。

概述罗氏电化学发光（ECL）是一种特殊的电化学发光分析技术，通过电化学反应激发分析介质中的发光物质产生发光。

与传统的化学发光技术相比，ECL技术具有较高的灵敏度、较宽的线性范围和更低的检测极限。

ECL技术近年来在生物医学研究、药物研发、环境分析等领域得到了广泛的应用。

下面将分别介绍ECL的原理、仪器设备、应用领域以及其优缺点及未来发展方向。

正文内容一、ECL的原理1. 化学电致发光原理：ECL技术基于电化学反应和化学发光原理，通过在电极表面引发可逆氧化还原反应来激发发光物质的发光。

2. ECL机制：罗氏电化学发光的机制主要包括金属配合物的降解、电荷转移发光和共发光机制等。

3. 发光物质：介绍ECL中常用的发光物质，如三恶唑（Tz）、氧化铼（Ru(bpy)32+）等。

二、ECL的仪器设备1. ECL系统组成：介绍ECL分析所需的核心设备和仪器，包括电化学工作站、荧光光谱仪、样品处理系统等。

2. 电极选择和修饰：讨论ECL中常用的电极材料和修饰技术，如玻碳电极、金电极、纳米颗粒修饰等。

3. 仪器调试和操作：介绍ECL系统的调试方法和操作步骤，以及常见的误差来源和校正方法。

三、ECL的应用领域1. 生物医学研究：罗氏电化学发光技术在生物医学研究中广泛应用于蛋白质检测、基因分析、细胞信号传导等方面，如免疫检测、核酸检测等。

2. 药物研发：ECL技术在药物研发中具有灵敏度高、样品处理简便等优势，可用于药物代谢、药物安全性评估等方面的研究。

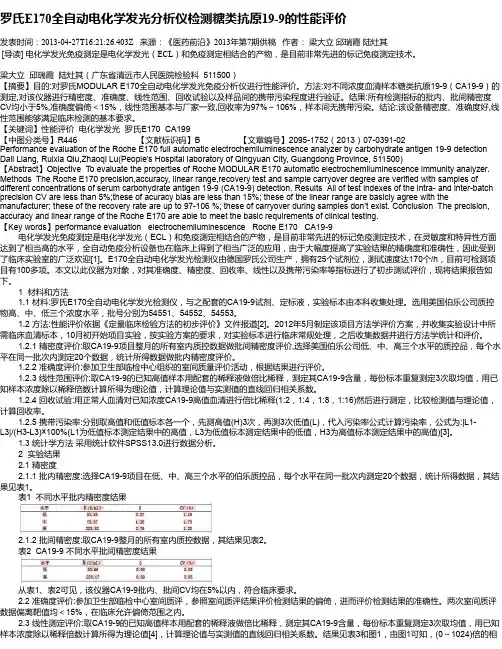

罗氏E170全自动电化学发光分析仪检测糖类抗原19-9的性能评价发表时间：2013-04-27T16:21:26.403Z 来源：《医药前沿》2013年第7期供稿作者：梁大立邱瑞霞陆灶其[导读] 电化学发光免疫测定是电化学发光（ECL）和免疫测定相结合的产物，是目前非常先进的标记免疫测定技术。

梁大立邱瑞霞陆灶其（广东省清远市人民医院检验科 511500）【摘要】目的:对罗氏MODULAR E170全自动电化学发光免疫分析仪进行性能评价。

方法:对不同浓度血清样本糖类抗原19-9（CA19-9）的测定,对该仪器进行精密度、准确度、线性范围、回收试验以及样品间的携带污染程度进行验证。

结果:所有检测指标的批内、批间精密度CV均小于5%,准确度偏倚＜15%，线性范围基本与厂家一致,回收率为97%～106%，样本间无携带污染。

结论:该设备精密度、准确度好,线性范围能够满足临床检测的基本要求。

【关键词】性能评价电化学发光罗氏E170 CA199【中图分类号】R446 【文献标识码】B 【文章编号】2095-1752（2013）07-0391-02Performance evaluation of the Roche E170 full automatic electrochemiluminescence analyzer by carbohydrate antigen 19-9 detection Dali Liang, Ruixia Qiu,Zhaoqi Lu(People's Hospital laboratory of Qingyuan City, Guangdong Province, 511500)【Abstract】Objective To evaluate the properties of Roche MODULAR E170 automatic electrochemiluminescence immunity analyzer. Methods The Roche E170 precision,accuracy, linear range,recovery test and sample carryover degree are verified with samples of different concentrations of serum carbohydrate antigen 19-9 (CA19-9) detection. Results All of test indexes of the intra- and inter-batch precision CV are less than 5%;these of acuracy bias are less than 15%; these of the linear range are basicly agree with the manufacturer; these of the recovery rate are up to 97-106 %; these of carryover during samples don’t exist. Conclusion The precision, accuracy and linear range of the Roche E170 are able to meet the basic requirements of clinical testing.【Key words】performance evaluation electrochemiluminescence Roche E170 CA19-9电化学发光免疫测定是电化学发光（ECL）和免疫测定相结合的产物，是目前非常先进的标记免疫测定技术，在灵敏度和特异性方面达到了相当高的水平，全自动免疫分析设备也在临床上得到了相当广泛的应用，由于大幅度提高了实验结果的精确度和准确性，因此受到了临床实验室的广泛欢迎[1]。

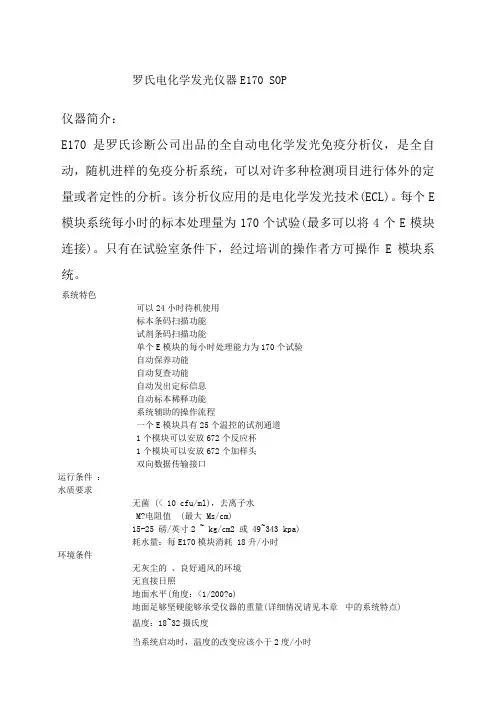

罗氏电化学发光仪器E170 SOP仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E 模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色可以24小时待机使用标本条码扫描功能试剂条码扫描功能单个E模块的每小时处理能力为170个试验自动保养功能自动复查功能自动发出定标信息自动标本稀释功能系统辅助的操作流程一个E模块具有25个温控的试剂通道1个模块可以安放672个反应杯1个模块可以安放672个加样头双向数据传输接口运行条件：水质要求无菌 (< 10 cfu/ml)，去离子水M?电阻值 (最大 Ms/cm)15-25 磅/英寸2 ~ kg/cm2 或 49~343 kpa)耗水量：每E170模块消耗 18升/小时环境条件无灰尘的、良好通风的环境无直接日照地面水平(角度：<1/200?o)地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)温度：18~32摄氏度当系统启动时，温度的改变应该小于2度/小时屋内湿度：45%~85%电源电压没有明显的波动在附近没有会产生电磁波的仪器有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：触摸屏幕的电脑键盘打印机仪器管理电脑终端核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

加样端标本架转运通道复查缓冲带出口端中心控制区电源开关(在进样端的左侧面上)检测单元介绍分立式、随机进样的每小时170试验的免疫检测系统。

下面所列为E170模块的组成部分：试剂区位于分析模块的左边部分,它包含以下部分:1.一个试剂盘,温度控制在20?3℃; 有25个试剂通道2.一个用来将试剂以及磁珠从试剂盘中加入的试剂针,将之加到孵育器的反应杯中3.一个条码扫描器,用来阅读试剂盒上的二维条码4.一个用于试剂盒盖的开关的机械装置,以避免试剂的挥发5.一个用于混匀磁珠的搅拌器.当磁珠被加入之前或额外的混匀步骤中,搅拌棒用来搅拌磁珠6.两个用来清洗探针以及搅拌器的冲洗站7.一个探针清洗站,它含有两瓶探针洗液用来清洗探针的内部测量区位于分析模块的中部,它含有以下几个部分：1.一个孵育器,含有54个孵育位,用来进行免疫反应孵育池有54个孵育位置,位于仪器的中心部分,当标本和试剂加入到反应杯中后,该孵育池的温度维持在37℃±℃.当一个反应在准备测定时,该孵育盘需旋转,将反应杯转至需要的位置,在此处,适宜的单位将执行相应的功能.2.一个用来将标本从标本容器中加入到反应杯中的标本探针标本探针位于仪器的后面,邻近核心系统.标本探针用来转运标本,定标液,指控液然后加入到孵育器的标本中,探针使用一次性的加样头以控制标本间的交叉污染,并且探针有探测液面,凝块的功能.液面探测通过电容的变化感知,凝块探测通过压力的改变来探测.每一个新的加样步骤都使用;一个新的加样头不要用裸露的手接触探针的表面,否则会留下痕迹在探针的表面上,这样会影响探针的功.如果碰触到了探针,应该立即使用蘸有酒精的纱布进行擦拭,然后使用去离子水再擦拭干净.1.两个反应液的吸样针,用来将反应好的抗原-抗体复合物从反应杯中加入到测量池中,以进行检测2.两个吸样针的冲洗站,在两个不同的吸样步骤间用来对吸样针进行清洗3.2个测量池消耗品区位于分析模块的右边,它含有以下几个部分:1.一个机械手,将标本杯和反应头从物品架上加到孵育器上和放标本反应吸样头处2.搅拌站,在此处反应杯中的反应液被混匀成乳浊液3.含有一个处置口的吸样头站,在这里反应过的吸样头备扔弃进入相应的固体废物箱中;还有一个吸样头的缓冲区,在此处机械手将一个待用的吸样头放置于标本加样探针处4.一个物品架的升降器,用来将放入模块中的消耗品盒转运至模块的表面以便于机械手的抓取5.固体废物箱,盛装使用过的反应杯和吸样头6.指示灯,提示物品架升降器的状态7.系统试剂以及清洗液被放置在模块的内部,在仪器前门的后边,有CleanCell,8.Procell,PreClean M.Procell 和Cleancell 瓶两瓶Procell和两瓶Cleancell位于前门后的特定位置.Procell是一种缓冲液,成分是TPA(三丙胺).瓶盖的颜色为白色.Cleancell为KOH 溶液,用来清洗测量池.瓶盖的颜色为黑色.Procell和Cleancell的位置非常重要以确保加入正确的试剂,每瓶系统试剂含有2升液体,除了最初的灌注外,每套试剂可以进行1000个测试,两瓶系统试剂在不影响仪器操作的情况下,允许更换.当更换完新的系统试剂之后,不要忘记按下相应的绿色键,登记系统试剂的更换情况.前清洗区1.该区位于仪器的后边的中部,包括:2.对于试验要求进行前清洗的项目,探针吸入清洗液3.分配探针用来分配PreClean M 溶液4.反应杯的控制装置有四个极向不同磁场,以便在清洗过程中保护磁珠5.混匀站用来混匀反应液6.冲洗站用来清洗探针以及分配探针试剂包装概念每个试剂盒在两端均有一个2D条码,尽管E170指示阅读其中一个.试剂的管理信息可以全自动进行登陆.不必要手工输入额外的信息.即用型试剂可以放置于试剂盘的25个试剂通道上.当扫描过后,试剂即可以应用.罗氏的定标液和指控液的处理同于试剂.多数定标液是即用型的,干粉状的定标液和指控品必须复溶后装入特定的小瓶中.对于定量的分析,定标液和指控液的耙值储存于条码中.对于定性的检测,所有的定标信息储存于试剂的条码中.试剂盒图A-56 电化学发光的试剂盒该图片显示了应用于E170上的试剂的模型.每个试剂均为即用型的.试剂盒含有3个部分:白色的透明瓶中装的是磁珠黑色的瓶,灰色的盖的瓶中装的是试剂R1黑色的瓶,黑色的盖的瓶中装的是试剂R2试剂盒在盘中的放置是有方向的,所以不会造成放置的错误.试剂盒的标记大标记中包含有试剂的储存温度,内容物,货号;小标记中包含批号,效期,以及2D条码的号码.这个条码用来登陆,仪器不能自动使用.试剂条码试剂的条码中包含运行所需的信息,信息包括下面的内容,但不仅限于此:试验号码批号母定标曲线仪器设置定标液的批号以及耙值效期定标频率还包括以下内容:货号试剂盒号试剂条码号码批号效期试剂盒上的条码采取的是独一无二的格式 .只有条码被损伤时,条码才不会阅读,可以通过手工输入的方式确认试剂的批号.定标液和质控液1.多数的电化学发光检测项目的试剂和定标液是分开的.每个定标液和质控品的盒中含有一个可以直接使用的条码.多数的定标液是液体的即用型的,不需要任何特殊处理,当定标时,将其放于仪器上即可.2.多数的质控品和少数定标液是干粉的,使用前需要溶解然后转入特定的小瓶中.复溶后的定标液和质控瓶可以储存于特定的塑料小瓶中.3.定标液和质控品有彩色的盖子,以帮助用户的识别.白色/亮棕色的瓶盖分别为定标液/质控品的1浓度;黑色/暗棕色的瓶盖分别代表定标液电化学发光反应原理：电化学发光（electro－chemiluminescence，ECL)是一种在电极表面由电化学引发的特异性化学发光反应，实际上包括了电化学和化学发光两个过程。

罗氏电化学发光仪器ESOP罗氏电化学发光仪器E170S O P 仪器简介：E170 是罗氏诊断公司出品的全自动电化学发光免疫分析仪，是全自动，随机进样的免疫分析系统，可以对许多种检测项目进行体外的定量或者定性的分析。

该分析仪应用的是电化学发光技术(ECL)。

每个E模块系统每小时的标本处理量为170个试验(最多可以将4个E模块连接)。

只有在试验室条件下，经过培训的操作者方可操作E模块系统。

系统特色可以24小时待机使用标本条码扫描功能试剂条码扫描功能单个E模块的每小时处理能力为170个试验自动保养功能自动复查功能自动发出定标信息自动标本稀释功能系统辅助的操作流程一个E模块具有25个温控的试剂通道1个模块可以安放672个反应杯1个模块可以安放672个加样头双向数据传输接口运行条件：水质要求◆无菌(< 10 cfu/ml)，去离子水◆ 1.5 M?电阻值(最大1.0 Ms/cm)◆15-25 磅/英寸2 (0.5~3.5 kg/cm2 或49~343 kpa)◆耗水量：每E170模块消耗18升/小时环境条件◆无灰尘的、良好通风的环境◆无直接日照◆地面水平(角度：<1/200?o)◆地面足够坚硬能够承受仪器的重量(详细情况请见本章中的系统特点)◆温度：18~32摄氏度◆当系统启动时，温度的改变应该小于2度/小时◆屋内湿度：45%~85%◆电源电压没有明显的波动◆在附近没有会产生电磁波的仪器◆有接地的三相电源E170由三个类型的硬件单元组成：控制单元、核心单元以及检测单元。

控制单元介绍包括：触摸屏幕的电脑键盘打印机仪器管理电脑终端核心单元介绍核心单元将所有的标本从入口端经过E170仪器到出口端或者复查缓冲区。

下面所列位核心单元的组成部分。

加样端标本架转运通道复查缓冲带出口端中心控制区电源开关(在进样端的左侧面上)检测单元介绍分立式、随机进样的每小时170试验的免疫检测系统。

下面所列为E170模块的组成部分：◆试剂区位于分析模块的左边部分,它包含以下部分:1.一个试剂盘,温度控制在20?3℃; 有25个试剂通道2.一个用来将试剂以及磁珠从试剂盘中加入的试剂针,将之加到孵育器的反应杯中3.一个条码扫描器,用来阅读试剂盒上的二维条码4.一个用于试剂盒盖的开关的机械装置,以避免试剂的挥发5.一个用于混匀磁珠的搅拌器.当磁珠被加入之前或额外的混匀步骤中,搅拌棒用来搅拌磁珠6.两个用来清洗探针以及搅拌器的冲洗站7.一个探针清洗站,它含有两瓶探针洗液用来清洗探针的内部◆测量区位于分析模块的中部,它含有以下几个部分：1.一个孵育器,含有54个孵育位,用来进行免疫反应孵育池有54个孵育位置,位于仪器的中心部分,当标本和试剂加入到反应杯中后,该孵育池的温度维持在37℃±0.3℃.当一个反应在准备测定时,该孵育盘需旋转,将反应杯转至需要的位置,在此处,适宜的单位将执行相应的功能.2.一个用来将标本从标本容器中加入到反应杯中的标本探针标本探针位于仪器的后面,邻近核心系统.标本探针用来转运标本,定标液,指控液然后加入到孵育器的标本中,探针使用一次性的加样头以控制标本间的交叉污染,并且探针有探测液面,凝块的功能.液面探测通过电容的变化感知,凝块探测通过压力的改变来探测.每一个新的加样步骤都使用;一个新的加样头不要用裸露的手接触探针的表面,否则会留下痕迹在探针的表面上,这样会影响探针的功.如果碰触到了探针,应该立即使用蘸有酒精的纱布进行擦拭,然后使用去离子水再擦拭干净.1.两个反应液的吸样针,用来将反应好的抗原-抗体复合物从反应杯中加入到测量池中,以进行检测2.两个吸样针的冲洗站,在两个不同的吸样步骤间用来对吸样针进行清洗3.2个测量池消耗品区位于分析模块的右边,它含有以下几个部分:1.一个机械手,将标本杯和反应头从物品架上加到孵育器上和放标本反应吸样头处2.搅拌站,在此处反应杯中的反应液被混匀成乳浊液3.含有一个处置口的吸样头站,在这里反应过的吸样头备扔弃进入相应的固体废物箱中;还有一个吸样头的缓冲区,在此处机械手将一个待用的吸样头放置于标本加样探针处4.一个物品架的升降器,用来将放入模块中的消耗品盒转运至模块的表面以便于机械手的抓取5.固体废物箱,盛装使用过的反应杯和吸样头6.指示灯,提示物品架升降器的状态7.系统试剂以及清洗液被放置在模块的内部,在仪器前门的后边,有CleanCell,8.Procell,PreClean M.Procell 和Cleancell 瓶两瓶Procell和两瓶Cleancell位于前门后的特定位置.Procell是一种缓冲液,成分是TPA(三丙胺).瓶盖的颜色为白色.Cleancell为KOH 溶液,用来清洗测量池.瓶盖的颜色为黑色.Procell和Cleancell的位置非常重要以确保加入正确的试剂,每瓶系统试剂含有2升液体,除了最初的灌注外,每套试剂可以进行1000个测试,两瓶系统试剂在不影响仪器操作的情况下,允许更换.当更换完新的系统试剂之后,不要忘记按下相应的绿色键,登记系统试剂的更换情况.◆前清洗区1.该区位于仪器的后边的中部,包括:2.对于试验要求进行前清洗的项目,探针吸入清洗液3.分配探针用来分配PreClean M 溶液4.反应杯的控制装置有四个极向不同磁场,以便在清洗过程中保护磁珠5.混匀站用来混匀反应液6.冲洗站用来清洗探针以及分配探针◆试剂包装概念每个试剂盒在两端均有一个2D条码,尽管E170指示阅读其中一个.试剂的管理信息可以全自动进行登陆.不必要手工输入额外的信息.即用型试剂可以放置于试剂盘的25个试剂通道上.当扫描过后,试剂即可以应用.罗氏的定标液和指控液的处理同于试剂.多数定标液是即用型的,干粉状的定标液和指控品必须复溶后装入特定的小瓶中.对于定量的分析,定标液和指控液的耙值储存于条码中.对于定性的检测,所有的定标信息储存于试剂的条码中.试剂盒图A-56 电化学发光的试剂盒该图片显示了应用于E170上的试剂的模型.每个试剂均为即用型的.试剂盒含有3个部分:白色的透明瓶中装的是磁珠黑色的瓶,灰色的盖的瓶中装的是试剂R1黑色的瓶,黑色的盖的瓶中装的是试剂R2试剂盒在盘中的放置是有方向的,所以不会造成放置的错误.试剂盒的标记大标记中包含有试剂的储存温度,内容物,货号;小标记中包含批号,效期,以及2D条码的号码.这个条码用来登陆,仪器不能自动使用.试剂条码试剂的条码中包含运行所需的信息,信息包括下面的内容,但不仅限于此:试验号码批号母定标曲线仪器设置定标液的批号以及耙值效期定标频率还包括以下内容:◆货号◆试剂盒号◆试剂条码号码◆批号◆效期试剂盒上的条码采取的是独一无二的格式.只有条码被损伤时,条码才不会阅读,可以通过手工输入的方式确认试剂的批号.◆定标液和质控液1.多数的电化学发光检测项目的试剂和定标液是分开的.每个定标液和质控品的盒中含有一个可以直接使用的条码.多数的定标液是液体的即用型的,不需要任何特殊处理,当定标时,将其放于仪器上即可.2.多数的质控品和少数定标液是干粉的,使用前需要溶解然后转入特定的小瓶中.复溶后的定标液和质控瓶可以储存于特定的塑料小瓶中.3.定标液和质控品有彩色的盖子,以帮助用户的识别.白色/亮棕色的瓶盖分别为定标液/质控品的1浓度;黑色/暗棕色的瓶盖分别代表定标液电化学发光反应原理：电化学发光（electro－chemiluminescence，ECL)是一种在电极表面由电化学引发的特异性化学发光反应，实际上包括了电化学和化学发光两个过程。
