升级Mastercam后处理

# Cantext 值: # 1 = Stop = 输出 "M00" 停止码 # 2 = Ostop = 输出 "M01" 选择停止码 # 3 = Bld on = 在 NC 单节打开 单节删除码(\) # 4 = bLd off = 在 NC 单节关闭 单节删除码(\) # # # 钻孔: # 在这个 POST 里支持所有的钻孔方法. # # 附加注意事项: # 1) G54 calls are generated where the work offset entry of 0 = G54, # 1 = G55, etc. # 2) 由 NCI 变量"met_tool"决定是否使用米制 # # 3) 以增量方式从换刀起始位置计算运动量.
Mastercam 后置处理文件及其设定方法详细说明 转
Mastercam 系统后置处理文件的扩展名为 PST，称为 PST 文件，它定义了切削加工参数、NC 程序格 式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成： 1． 注解 程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。如： # mi2-Absolute, or Incremental positioning 0=absolute 1=incremental
表示 mi2 定义编程时数值给定方式，若 mi=0 为绝对值编程，mi=1 为增量值编程。 在这一部分里，定义了数控系统编程的所有准备功能 G 代码格式和辅助功能 M 代码格式。
2． 程序纠错 程序中可以插入文字提示来帮助纠错，并显示在屏幕上。如：
# Error messages （错误信息） psuberror # Arc output not allowed "ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e 如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。 3． 定义变量的数据类型、使用格式和常量赋值 如规定 G 代码和 M 代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是 A、B 和 C， 圆弧长度允许误差为 0.002，系统允许误差为 0.00005，进给速度最大值为 10m/min 等。

MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。

（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。

（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。

（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。

MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。

（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。

（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。

（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。

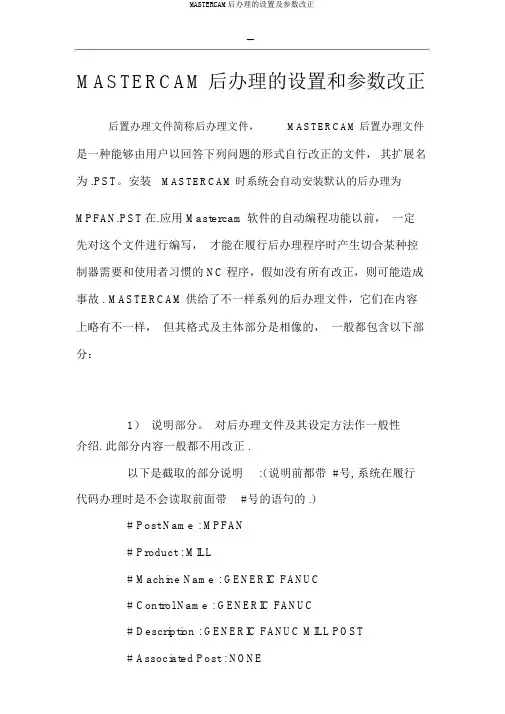

---MASTERCAM后办理的设置和参数改正后置办理文件简称后办理文件，MASTERCAM后置办理文件是一种能够由用户以回答下列问题的形式自行改正的文件，其扩展名为 .PST。

安装MASTERCAM时系统会自动安装默认的后办理为MPFAN.PST在.应用 Mastercam 软件的自动编程功能以前，一定先对这个文件进行编写，才能在履行后办理程序时产生切合某种控制器需要和使用者习惯的 NC程序，假如没有所有改正，则可能造成事故 . MASTERCAM供给了不一样系列的后办理文件，它们在内容上略有不一样，但其格式及主体部分是相像的，一般都包含以下部分：1）说明部分。

对后办理文件及其设定方法作一般性介绍. 此部分内容一般都不用改正 .以下是截取的部分说明:( 说明前都带 #号, 系统在履行代码办理时是不会读取前面带#号的语句的 .)#Post Name : MPFAN#Product : MILL#Machine Name : GENERIC FANUC#Control Name : GENERIC FANUC#Description : GENERIC FANUC MILL POST#Associated Post : NONE------#Mill/Turn : NO#4-axis/Axis subs. : YES#5-axis : NO#Subprograms : YES#Executable : MP v9.0##WARNING:THIS POSTIS GENERICANDISINTENDEDFOR MODIFICATION TO#THE MACHINE TOOL REQUIREMENTSAND PERSONAL PREFERENCE.2)系统程序规划部分（ Debugging and Factory SetProgram Switches ）。

此部分是 MASTERCAM版本的后办理系统规划,每个版本都迥然不一样 , 一般不需改正 . 以下截取的是 9.0 版的 ) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constant---fastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display,1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zerois column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches?(leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchangeuntil move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table---3）惯例后办理设定部分（General Output Settings ）。
