(完整版)半导体物理习题及解答-刘诺

半导体物理与器件课后练习题含答案1. 简答题1.1 什么是p型半导体？答案： p型半导体是指通过加入掺杂物（如硼、铝等）使得原本的n型半导体中含有空穴，从而形成的半导体材料。

具有p型性质的半导体材料被称为p型半导体。

1.2 什么是n型半导体？答案： n型半导体是指通过加入掺杂物（如磷、锑等）使得原本的p型半导体中含有更多的自由电子，从而形成的半导体材料。

具有n型性质的半导体材料被称为n型半导体。

1.3 什么是pn结？答案： pn结是指将p型半导体和n型半导体直接接触形成的结构。

在pn结的界面处，p型半导体中的空穴和n型半导体中的自由电子会相互扩散，形成空间电荷区，从而形成一定的电场。

当外加正向电压时，电子和空穴在空间电荷区中相遇，从而发生复合并产生少量电流；而当外加反向电压时，电场反向，空间电荷区扩大，从而形成一个高电阻的结，电流几乎无法通过。

2. 计算题2.1 若硅片的掺杂浓度为1e16/cm³，电子迁移率为1350 cm²/Vs，电离能为1.12 eV，则硅片的载流子浓度为多少？解题过程：根据硅片的掺杂浓度为1e16/cm³，可以判断硅片的类型为n型半导体。

因此易知载流子为自由电子。

根据电离能为1.12 eV，可以推算出自由电子的有效密度为：n = N * exp(-Eg / (2kT)) = 6.23e9/cm³其中，N为硅的密度，k为玻尔兹曼常数（1.38e-23 J/K），T为温度（假定为室温300K），Eg为硅的带隙（1.12 eV）。

因此，载流子浓度为1e16 + 6.23e9 ≈ 1e16 /cm³。

2.2 假设有一n+/p结的二极管，其中n+区的掺杂浓度为1e19/cm³，p区的掺杂浓度为1e16/cm³，假设该二极管在正向电压下的漏电流为1nA，求该二极管的有效面积。

解题过程：由于该二极管的正向电压下漏电流为1nA，因此可以利用肖特基方程计算出它的开启电压：I = I0 * (exp(qV / (nkT)) - 1)其中，I0为饱和漏电流（假定为0），q为电子电荷量，V为电压，n为调制系数（一般为1），k为玻尔兹曼常数，T为温度。

半导体物理习题解答1－1．（P 32）设晶格常数为a 的一维晶格，导带极小值附近能量E c （k ）和价带极大值附近能量E v （k ）分别为：E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h －0223m k h ；m 0为电子惯性质量，k 1＝1/2a ；a ＝0.314nm 。

试求：①禁带宽度；②导带底电子有效质量； ③价带顶电子有效质量；④价带顶电子跃迁到导带底时准动量的变化。

[解] ①禁带宽度Eg根据dk k dEc )(＝0232m k h ＋012)(2m k k h -＝0；可求出对应导带能量极小值E min 的k 值：k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m h ； 由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝02126m k h ；∴Eg ＝E min －E max ＝021212m k h ＝20248a m h ＝112828227106.1)1014.3(101.948)1062.6(----⨯⨯⨯⨯⨯⨯⨯＝0.64eV ②导带底电子有效质量m n0202022382322m h m h m h dkE d C =+=；∴ m n ＝022283/m dk E d h C= ③价带顶电子有效质量m ’02226m h dk E d V -=，∴0222'61/m dk E d h m Vn-== ④准动量的改变量h △k ＝h (k min -k max )= ah k h 83431=[毕]1－2．（P 33）晶格常数为0.25nm 的一维晶格，当外加102V/m ，107V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

[解] 设电场强度为E ，∵F =hdtdk=q E （取绝对值） ∴dt =qE h dk∴t=⎰tdt 0=⎰a qE h 210dk =aqE h 21 代入数据得： t ＝E⨯⨯⨯⨯⨯⨯--1019-34105.2106.121062.6＝E 6103.8-⨯（s ）当E ＝102 V/m 时，t ＝8.3×10－8（s ）；E ＝107V/m 时，t ＝8.3×10－13（s ）。

半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。

A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。

A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。

答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。

答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。

答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。

答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。

答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。

答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。

掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。

2. 描述PN结的工作原理。

答案：PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。

由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。

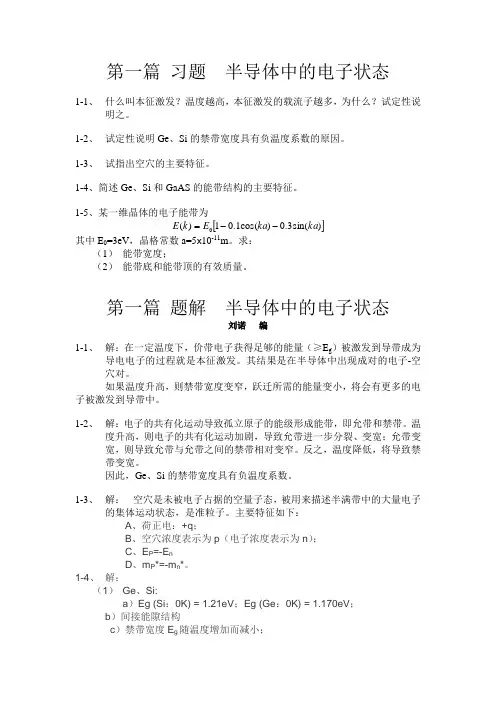

第一篇 习题 半导体中的电子状态1-1、 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

1-2、 试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、 试指出空穴的主要特征。

1-4、简述Ge 、Si 和GaAS 的能带结构的主要特征。

1-5、某一维晶体的电子能带为[])sin(3.0)cos(1.01)(0ka ka E k E --=其中E 0=3eV ，晶格常数a=5х10-11m 。

求：（1） 能带宽度；（2） 能带底和能带顶的有效质量。

第一篇 题解 半导体中的电子状态刘诺 编1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、 解： 空穴是未被电子占据的空量子态，被用来描述半满带中的大量电子的集体运动状态，是准粒子。

主要特征如下：A 、荷正电：+q ；B 、空穴浓度表示为p （电子浓度表示为n ）；C 、E P =-E nD 、m P *=-m n *。

1-4、 解：（1） Ge 、Si:a ）Eg (Si ：0K) = 1.21eV ；Eg (Ge ：0K) = 1.170eV ；b ）间接能隙结构c ）禁带宽度E g 随温度增加而减小；（2） GaAs ：a ）E g （300K ）= 1.428eV ， Eg (0K) = 1.522eV ；b ）直接能隙结构；c ）Eg 负温度系数特性： dE g /dT = -3.95×10-4eV/K ；1-5、 解：（1） 由题意得：[][])sin(3)cos(1.0)cos(3)sin(1.002220ka ka E a k d dE ka ka aE dk dE+=-=eVE E E E a kd dE a k E a kd dE a k a k a k ka tg dk dE ooo o 1384.1min max ,01028.2)4349.198sin 34349.198(cos 1.0,4349.198,01028.2)4349.18sin 34349.18(cos 1.0,4349.184349.198,4349.1831,04002222400222121=-=∆<⨯-=+==>⨯=+====∴==--则能带宽度对应能带极大值。

半导体物理学（刘恩科第七版）半导体物理学课本习题解⼀到四章第⼀章1．设晶格常数为a 的⼀维晶格，导带极⼩值附近能量E c (k)和价带极⼤值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电⼦惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2）导带底电⼦有效质量; （3）价带顶电⼦有效质量;（4）价带顶电⼦跃迁到导带底时准动量的变化解：（1）eVm k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极⼤值处，所以⼜因为得价带：取极⼩值处，所以：在⼜因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===?=-=-=?=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的⼀维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电⼦⾃能带底运动到能带顶所需的时间。

解：根据：t k hqE f ??== 得qEkt -?=? sat sat 137192821911027.810106.1)0(1027.810106.1)0(----?=??--==--=ππ补充题1分别计算Si （100），（110），（111）⾯每平⽅厘⽶内的原⼦个数，即原⼦⾯密度（提⽰：先画出各晶⾯内原⼦的位置和分布图）Si 在（100），（110）和（111）⾯上的原⼦分布如图1所⽰：（a ）(100)晶⾯（b ）(110)晶⾯（c ）(111)晶⾯补充题2⼀维晶体的电⼦能带可写为)2cos 81cos 87()22ka ka ma k E +-= （，式中a 为晶格常数，试求（1）布⾥渊区边界；（2）能带宽度；（3）电⼦在波⽮k 状态时的速度；（4）能带底部电⼦的有效质量*n m ；（5）能带顶部空⽳的有效质量*p m解：（1）由0)(=dk k dE 得 an k π= （n=0，±1，±2…）进⼀步分析an k π)12(+= ，E （k ）有极⼤值，214221422142822/1083.7342232212414111/1059.92422124142110/1078.6)1043.5(224141100cm atom a a a cm atom a a a cm atom a a ?==?+?+??==?? +?+?=?==?+-）：（）：（）：（222)mak E MAX =（ ank π2=时，E （k ）有极⼩值所以布⾥渊区边界为an k π)12(+=(2)能带宽度为222)()ma k E k E MIN MAX =-（ (3）电⼦在波⽮k 状态的速度)2sin 4 1(sin 1ka ka ma dk dE v -== （4）电⼦的有效质量)2cos 21(cos 222*ka ka mdkEd m n-== 能带底部 an k π2=所以m m n 2*= (5)能带顶部 an k π)12(+=，且**n p m m -=，所以能带顶部空⽳的有效质量32*mm p =第⼆章1. 实际半导体与理想半导体间的主要区别是什么？答：（1）理想半导体：假设晶格原⼦严格按周期性排列并静⽌在格点位置上，实际半导体中原⼦不是静⽌的，⽽是在其平衡位置附近振动。

半导体物理习题答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。

即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。

解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。

例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。

试求：（2）能带底部和顶部电子的有效质量。

解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。

当时，代入（2）得：对应E(k)的极大值。

根据上述结果，求得和即可求得能带宽度。

故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发温度越高，本征激发的载流子越多，为什么试定性说明之。

2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

3 试指出空穴的主要特征。

4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。

求：（2）能带底和能带顶的有效质量。

6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同原子中内层电子和外层电子参与共有化运动有何不同7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此为什么10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

半导体物理课后习题答案(精)第一章习题1．设晶格常数为a的一维晶格，导带极小值附近能量Ec(k)和价带极大值附近能量EV(k)分别为：h2k2h2(k-k1)2h2k213h2k2Ec= +,EV(k)=-3m0m06m0m0m0为电子惯性质量，k1=（1）禁带宽度;（2）导带底电子有效质量;（3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化解：（1）导带：2 2k22(k-k1)由+=03m0m03k14d2Ec2 22 28 22=+=>03m0m03m0dk得：k=所以：在k=价带：dEV6 2k=-=0得k=0dkm0d2EV6 2又因为=-<0,所以k=0处，EV取极大值2m0dk2k123=0.64eV 因此：Eg=EC(k1)-EV(0)=412m02=2dECdk23m0 8πa,a=0.314nm。

试求： 3k处，Ec取极小值4 (2)m*nC=3k=k14 (3)m*nV 2=2dEVdk2=-k=01m06(4)准动量的定义：p= k所以：∆p=( k)3k=k14 3-( k)k=0= k1-0=7.95⨯10-25N/s42. 晶格常数为0.25nm的一维晶格，当外加102V/m，107 V/m的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：f=qE=h(0-∆t1=-1.6⨯10∆k ∆k 得∆t= ∆t-qEπa)⨯10)=8.27⨯10-13s2-19=8.27⨯10-8s (0-∆t2=π-1.6⨯10-19⨯107第三章习题和答案100π 21. 计算能量在E=Ec到E=EC+ 之间单位体积中的量子态数。

*22mLn31*2V（2mng(E)=(E-EC)2解 232πdZ=g(E)dEdZ 单位体积内的量子态数Z0=V22100π 100h Ec+Ec+32mnl8mnl1*2（2mn1VZ0=g(E)dE=⎰(E-EC)2dE23⎰VEC2π EC 23100h*2 =V（2mn2(E-E)Ec+8m*L2 Cn32π2 3Ecπ =10003L32. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

复习思虑题与自测题第一章1. 原子中的电子和晶体中电子受势场作用状况以及运动状况有何不同,原子中内层电子和外层电子参加共有化运动有何不同。

答：原子中的电子是在原子核与电子库伦相互作用势的约束作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。

当原子相互凑近结成固体时，各个原子的内层电子仍旧构成环绕各原子核的关闭壳层, 和孤立原子同样 ; 但是，外层价电子则参加原子间的相互作用，应当把它们当作是属于整个固体的一种新的运动状态。

构成晶体原子的外层电子共有化运动较强，其行为与自由电子相像，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相像。

2.描绘半导体中电子运动为何要引入 " 有效质量 " 的观点 , 用电子的惯性质量描绘能带中电子运动有何限制性。

答：引进有效质量的意义在于它归纳了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，能够不波及半导体内部势场的作用。

惯性质量描绘的是真空中的自由电子质量，而不可以描绘能带中不自由电子的运动，往常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说 , 对应于高能级的能带较宽 , 而禁带较窄 , 能否这样，为何？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于混杂的浓度，混杂浓度高，禁带就会变窄，混杂浓度低，禁带就比较宽。

4.有效质量对能带的宽度有什么影响，有人说:" 有效质量愈大 , 能量密度也愈大 , 因此能带愈窄 .能否这样，为何？答：有效质量与能量函数关于K的二次微商成反比，对宽窄不同的各个能带，1（ k）随 k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。

5.简述有效质量与能带构造的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。

半导体物理试题库及答案一、单项选择题（每题2分，共20分）1. 在半导体中，电子从价带跃迁到导带所需能量的最小值称为：A. 禁带宽度B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 下列哪种半导体材料的禁带宽度大于硅？A. 锗B. 砷化镓C. 硅D. 碳化硅答案：D3. PN结在正向偏置时，其导电性能主要取决于：A. 电子B. 空穴C. 杂质D. 复合答案：B4. 半导体器件中，二极管的导通电压通常为：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B5. 在半导体物理学中，霍尔效应可以用来测量：A. 载流子浓度B. 载流子迁移率C. 载流子类型D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体的载流子浓度？（多选）A. 温度B. 光照C. 杂质浓度D. 材料类型答案：ABCD2. 半导体器件的能带结构包括：A. 价带B. 导带C. 禁带D. 费米能级答案：ABC3. 下列哪些是半导体材料的特性？（多选）A. 导电性介于导体和绝缘体之间B. 导电性随温度升高而增加C. 导电性随光照强度增加而增加D. 导电性随杂质浓度增加而增加答案：ABCD三、填空题（每空1分，共20分）1. 半导体材料的导电性可以通过掺杂来改变，其中掺入____类型的杂质可以增加载流子浓度。

答案：施主2. 在PN结中，当外加电压的方向与PN结内电场方向相反时，称为______偏置。

答案：反向3. 半导体材料的导电性随温度升高而______。

答案：增加4. 半导体器件的能带结构中，价带和导带之间的区域称为______。

答案：禁带5. 霍尔效应测量中，当载流子受到垂直于电流方向的磁场作用时，会在垂直于电流和磁场的方向上产生______。

答案：霍尔电压四、简答题（每题5分，共10分）1. 简述半导体材料的导电机制。

答案：半导体材料的导电机制主要涉及价带中的电子获得足够能量跃迁到导带，从而成为自由电子，同时在价带中留下空穴。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

半导体物理学习题答案（有目录）半导体物理习题解答目录1－1．（P32）设晶格常数为a的一维晶格，导带极小值附近能量E c（k）和价带极大值附近能量E v（k）分别为： (2)1－2．（P33）晶格常数为0.25nm的一维晶格，当外加102V/m，107V/m的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

(3)3－7．（P81）①在室温下，锗的有效状态密度Nc＝1.05×1019cm－3，Nv＝5.7×1018cm－3，试求锗的载流子有效质量mn*和mp*。

(3)3－8．（P82）利用题7所给的Nc和Nv数值及Eg＝0.67eV，求温度为300k和500k时，含施主浓度ND＝5×1015cm-3，受主浓度NA＝2×109cm-3的锗中电子及空穴浓度为多少？ (4)3－11．（P82）若锗中杂质电离能△ED＝0.01eV，施主杂质浓度分别为ND＝1014cm-3及1017cm-3，计算(1)99%电离，(2)90%电离，(3)50%电离时温度各为多少？ (5)3－14．（P82）计算含有施主杂质浓度ND＝9×1015cm-3及受主杂质浓度为1.1×1016cm-3的硅在300k 时的电子和空穴浓度以及费米能级的位置。

(6)3－18．（P82）掺磷的n型硅，已知磷的电离能为0.04eV，求室温下杂质一般电离时费米能级的位置和磷的浓度。

(7)3－19．（P82）求室温下掺锑的n型硅，使EF＝(EC＋ED)/2时的锑的浓度。

已知锑的电离能为0.039eV。

(7)3－20．（P82）制造晶体管一般是在高杂质浓度的n型衬底上外延一层n型的外延层，再在外延层中扩散硼、磷而成。

①设n型硅单晶衬底是掺锑的，锑的电离能为0.039eV，300k时的EF位于导带底下面0.026eV处，计算锑的浓度和导带中电子浓度。

(8)4－1．（P113）300K时，Ge的本征电阻率为47Ω.cm，如电子和空穴迁移率分别为3900cm2/V.S和1900cm2/V.S，试求本征Ge的载流子浓度。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2） 导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**）（）（单位体积内的量子态数）（2. 试证明实际硅、锗中导带底附近状态密度公式为式（3-6）。

半导体物理刘恩科答案（可编辑）半导体物理刘恩科答案（可编辑）第⼀题:摩尔定律:⼀个芯⽚上的晶体管数⽬⼤约每⼗⼋个⽉增长⼀倍。

噪声容限:为了使⼀个门的稳定性较好并且对噪声⼲扰不敏感，应当使“0”和“1”的区间越⼤越好。

⼀个门对噪声的灵敏度是由低电平噪声容限NML和⾼电平噪声容限NMH来度量的，它们分别量化了合法的“0”和“1”的范围，并确定了噪声的最⼤固定阈值:NML VIL - VOLNMH VOH - VIH沟道长度调制:在理想情况下，处于饱和区的晶体管的漏端与源端的电流是恒定的，并且独⽴于在这两个端⼝上外加的电压。

但事实上导电沟道的有效长度由所加的VDS调制:增加VDS将使漏结的耗尽区加⼤，从⽽缩短了有效沟道的长度。

开关阈值:电压传输特性(VTC)曲线与直线Vout Vin的交点。

扇⼊:⼀个门输⼊的数⽬。

传播延时:⼀个门的传播延时tp定义了它对输⼊端信号变化的响应有多快。

它表⽰⼀个信号通过⼀个门时所经历的延时，定义为输⼊和输出波形的50%翻转点之间的时间。

由于⼀个门对上升和下降输⼊波形的响应时间不同，所以需定义两个传播延时。

tpLH定义为这个门的输出由低⾄⾼翻转的响应时间，⽽tpHL则为输出由⾼⾄低翻转的响应时间。

传播延时tp定义为这两个时间的平均值:tp tpLH+tpHL /2。

设计规则:定义设计规则的⽬的是为了能够很容易地把⼀个电路概念转换成硅上的⼏何图形。

设计规则的作⽤就是电路设计者和⼯艺⼯程师之间的接⼝，或者说是他们之间的协议。

设计规则是指导版图掩膜设计的对⼏何尺⼨的⼀组规定。

它们包括图形允许的最⼩宽度以及在同⼀层和不同层上图形之间最⼩间距的限制与要求。

速度饱和效应:对于长沟MOS管，载流⼦满⾜公式:υ -µξ道的电场达到某⼀临界值ξc时，载流⼦的速度将由于散射效应(即PN结反偏漏电和亚阈值漏电。

动态功耗的表达式为:Pdyn CLVdd2f。

可见要减⼩动态功耗可以减⼩Vdd，CL及f。

第一篇习题半导体中的电子状态1-1、什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

1-2、试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征。

1-4、简述Ge、Si和GaAS的能带结构的主要特征。

1-5、某一维晶体的电子能带为-11其中E（1）（2）1-1、中。

1-2、因此，Ge1-3、B、空穴浓度表示为p（电子浓度表示为n）；C、E P=-E nD、m P*=-m n*。

1-4、解：（1）Ge、Si:a）Eg(Si：0K)=1.21eV；Eg(Ge：0K)=1.170eV；b）间接能隙结构c）禁带宽度E g随温度增加而减小；（2）GaAs：a）E g（300K）第二篇习题-半导体中的杂质和缺陷能级刘诺编2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？施主电离前后有何特征？试举例说明之，并用能带图表征出n型半导体。

2-3p2-42-52-62-72-12-2子配对成为共价电子，而P的第五个外层电子将受到热激发挣脱原子实的束缚进入导带成为自由电子。

这个过程就是施主电离。

n型半导体的能带图如图所示：其费米能级位于禁带上方2-3、解：半导体中掺入受主杂质后，受主电离后将成为带负电的离子，并同时向价带提供空穴，这种杂质就叫受主。

受主电离成为带负电的离子（中心）的过程就叫受主电离。

受主电离前带不带电，电离后带负电。

例如，在Si中掺B，B为Ⅲ族元素，而本征半导体Si为Ⅳ族元素，P掺入B中后，B的最外层三个电子与Si的最外层四个电子配对成为共价电子，而B倾向于接受一个由价带热激发的电子。

这个过程就是受主电离。

p型半导体的能带图如图所示：其费米能级位于禁带下方2-4、解：在纯净的半导体中掺入杂质后，可以控制半导体的导电特性。

掺杂半导体又分为n型半导体和p型半导体。

例如，在常温情况下，本征Si中的电子浓度和空穴浓度均为1.5╳1010cm-3。
