高空作业蜘蛛车M操作手册
- 格式：docx
- 大小：4.28 MB
- 文档页数：58
下载文档原格式
合集下载

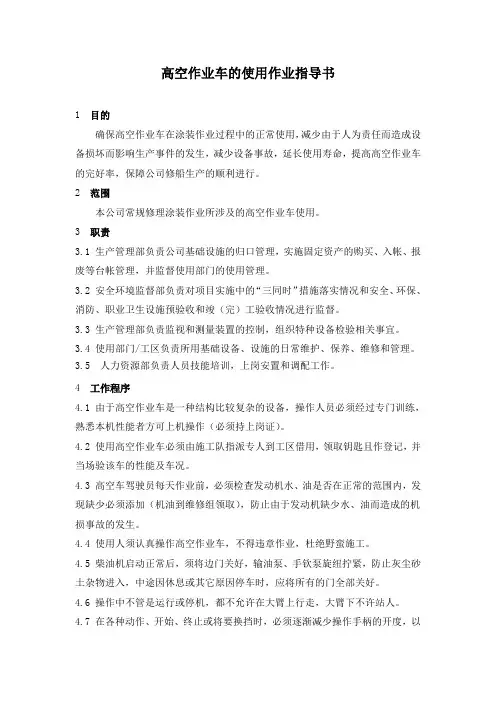

高空作业车的使用作业指导书
高空作业车的使用作业指导书1 目的确保高空作业车在涂装作业过程中的正常使用，减少由于人为责任而造成设备损坏而影响生产事件的发生，减少设备事故，延长使用寿命，提高高空作业车的完好率，保障公司修船生产的顺利进行。
2 范围本公司常规修理涂装作业所涉及的高空作业车使用。
3职责3.1 生产管理部负责公司基础设施的归口管理，实施固定资产的购买、入帐、报废等台帐管理，并监督使用部门的使用管理。
3.2 安全环境监督部负责对项目实施中的“三同时”措施落实情况和安全、环保、消防、职业卫生设施预验收和竣（完）工验收情况进行监督。
3.3 生产管理部负责监视和测量装置的控制，组织特种设备检验相关事宜。
3.4 使用部门/工区负责所用基础设备、设施的日常维护、保养、维修和管理。
3.5 人力资源部负责人员技能培训，上岗安置和调配工作。
4 工作程序4.1 由于高空作业车是一种结构比较复杂的设备，操作人员必须经过专门训练，熟悉本机性能者方可上机操作（必须持上岗证）。
4.2 使用高空作业车必须由施工队指派专人到工区借用，领取钥匙且作登记，并当场验该车的性能及车况。
4.3 高空车驾驶员每天作业前，必须检查发动机水、油是否在正常的范围内，发现缺少必须添加（机油到维修组领取），防止由于发动机缺少水、油而造成的机损事故的发生。
4.4 使用人须认真操作高空作业车，不得违章作业，杜绝野蛮施工。
4.5 柴油机启动正常后，须将边门关好，输油泵、手钦泵旋纽拧紧，防止灰尘砂土杂物进入，中途因休息或其它原因停车时，应将所有的门全部关好。
4.6 操作中不管是运行或停机，都不允许在大臂上行走，大臂下不许站人。
4.7 在各种动作、开始、终止或将要换挡时，必须逐渐减少操作手柄的开度，以求各动作的平稳过度，严禁用异物绑扎脚踏开关。
4.8 在工作栏上进行操作时，操作人员应随时注意工作栏周围的位置，以防和坞、船或其它物体碰撞，在做行走和旋转时，更要注意周边的情况，以防由于大意而造成机损情况的发生，避免造成机损及人员伤亡的事故和发生。
高空作业车说明书
前言感谢您购置我们的产品。
为了您更好的使用高空作业车，获得最正确的效益，我们恳切地期望您在使用车辆之前能够认真阅读本《产品保养及使用说明书》。
本说明书具体地介绍了高空作业车的性能、构造、使用方法、留意事项及保养等学问。
操作者在操作前必需认真的阅读了本说明书的有关内容。
在把握其性能特点、操作方法和留意事项后，方可使用该车。
为了保证在操作人员更替后，也能正确的使用该车，本使用维护说明书必需妥当保管，不得遗失和损坏。
目录一、技术特性1、主要技术参数2、外形图3、工作范围特性曲线二、整车构造简介1、底盘2、取力装置3、底架4、伸缩臂5、平衡机构6、旋转机构7、中心回转接头8、工作斗9、液压系统10、电路系统三、操作应留意事项四、修理保养五、常见故障处理六、附录1、润滑图2、易损件和密封件一、技术特性(见图 1、图 2)1、主要技术参数(1)最高工作高度: 20 米(2)最大工作幅度: 12.5 米(3)工作斗尺寸(玻璃钢)(长×宽×高) 1060×700×1000〔mm〕(4)工作斗额定载荷: 200 公斤(5)回转角度: 360°(全回转)(6)支腿型式和数量: H 型 4 支腿伸缩可调(7)汽车底盘型号: BJ5133EJFFD-S(8)驾驶室: 单排(9)整车总质量: 9.5 吨(10)整车外形尺寸(长×宽×高): 8850×2470×3660〔mm〕(11)操纵方式: 电控、斗上操纵和斗下操纵(12)接近角：16°(13)离去角: 13°(14)最高车速: 90〔km/h〕2、整车外形图。
图 1- -3、高空作业范围特性曲线图：图 2二、整车构造简介。
1、底盘底盘局部介绍见福田 BJ5133 使用说明书。
2、取力装置取力装置由取力箱、CBQ-G316-AFPL 齿轮油泵组成，装置在变速箱取力窗口处。
高空作业车操作手册
高空作业车操作手册1. 概述本操作手册旨在为使用高空作业车的操作人员提供相关操作指导和注意事项，以确保作业安全和效率。
请在使用之前仔细阅读本手册，理解其中的规定，并按照要求进行操作。
2. 安全要求- 操作人员必须具备相关的培训和证书，且具备足够的经验和技能。
- 在操作过程中，必须始终保持专注，并遵守相关的安全规定。
- 在高空作业车使用过程中，必须佩戴个人防护装备，包括安全帽、安全带等。
- 操作人员必须严格按照标识和警告标志来进行操作，并遵循操作手册中的规定。
3. 操作步骤- 步骤一：检查高空作业车的外部情况，确保车辆没有明显的损坏或故障。
- 步骤二：检查车辆内部的控制器和仪表盘，确保各个功能正常。
- 步骤三：在使用高空作业车前，将车辆停放在平坦且牢固的地面上，通过手动制动器将车辆稳定。
- 步骤四：上车操作前，检查座椅、安全带等设施是否正常，调整座椅的位置以适应操作人员。
- 步骤五：启动车辆，根据需要调节车辆的高度。
- 步骤六：在进行高空作业之前，应确保作业区域没有障碍物和安全风险。
- 步骤七：在高空作业过程中，操作人员应稳定车辆，遵循安全操作要求，并注意周围环境的变化。
- 步骤八：作业完成后，将车辆停放在安全区域，关闭相关设备和电源，锁定车辆。
4. 注意事项- 高空作业车只能由经过培训并持有合法证书的操作人员进行操作。
- 在高空作业过程中，不得进行超速、急转弯等危险操作。
- 不得在高空作业车上存放过多的物品，以免影响车辆的稳定性。
- 在高空作业时，应定期检查车辆的各项功能和安全设施，确保其正常工作。
- 在恶劣天气条件下，尽量避免进行高空作业，以保障操作人员的安全。
5. 故障处理- 如果发现高空作业车出现故障或异常情况，应立即停止作业并报告相关人员。
- 不得自行修理高空作业车上的故障，必须由专业人员进行维修。
以上是高空作业车操作手册的基本内容，希望能够对操作人员提供参考指导，确保作业安全和效率。
在使用高空作业车过程中，操作人员应始终严格按照操作手册中的规定进行操作，确保自身安全和作业顺利进行。
直臂式高空作业车使用手册
直臂式高空作业车使用手册为确保您的安全和设备的正常运行，请您在操作直臂式高空作业车之前，仔细阅读并理解本使用手册。
安全注意事项在操作直臂式高空作业车之前，请务必遵守以下安全注意事项：1. 确保操作人员具备相应的操作资质和经验。
2. 在操作前，对高空作业车进行全面检查，确保所有部件正常运行。
3. 确保作业车处于水平状态，稳定可靠。
4. 使用安全带，并确保其在整个作业过程中始终系好。
5. 遵守相关法律法规，确保作业安全。
操作步骤1. 启动与熄火- 确保车辆处于水平状态，稳定可靠。
- 将钥匙插入点火开关，顺时针旋转至ON位置，启动发动机。
- 操作结束后，将钥匙逆时针旋转至OFF位置，熄火。
2. 驾驶与操控- 在驾驶过程中，遵守交通法规，注意安全。
- 操控方向盘，使车辆按照预定路线行驶。
- 使用踏板操控速度，确保行驶平稳。
3. 伸缩臂操作- 在确保安全的前提下，操作伸缩臂。
- 首先，将伸缩臂收回到初始位置。
- 然后，根据需要，逐步展开伸缩臂，直至达到预定高度。
4. 作业平台操作- 在确保安全的前提下，操作作业平台。
- 将作业平台降至最低位置，确保平台平稳。
- 根据需要，逐步提升作业平台，直至达到预定高度。
5. 上下车操作- 在上下车过程中，确保使用安全梯，并握紧扶手。
- 登上或离开作业平台时，确保身体平衡，避免跌倒。
6. 作业结束- 完成作业后，将伸缩臂和作业平台降至初始位置。
- 关闭发动机，并将钥匙取出。
- 检查车辆，确保所有部件已归位，无遗留物品。
故障处理在操作过程中，如遇到故障，请按照以下步骤进行处理：1. 立即停止操作，确保安全。
2. 检查故障原因，如无法自行解决，请及时联系专业维修人员进行检修。
3. 在等待维修期间，请勿擅自操作设备，以免造成二次故障。
维护与保养为确保设备的正常运行和使用寿命，请定期进行以下维护与保养工作：1. 检查车辆各部件，确保其正常运行。
2. 检查并及时更换磨损严重的零部件。
高空作业车操作规程
高空作业车操作规程
一、背景介绍
高空作业车是一种专门用于在高空进行建筑、维修、清洁等工作的机械设备。
由于其工作环境的特殊性，高空作业车的操作需要严格遵守一定的规程，以确保操作人员的安全和工作的高效进行。
二、操作前的准备工作
1. 安全检查：
操作人员在操作高空作业车前应认真检查设备的各个部件，确保其运行状态良好，无异常情况。
特别要注意检查平台、升降机构、安全锁等重要部件是否正常运转。
2. 周围环境检查：
操作人员应对高空作业现场进行周围环境的检查，包括是否有障碍物、是否有高压电线等危险物，以及风力是否超出安全限制等。
3. 确认操作规程：
操作人员应熟悉并全面了解高空作业车的操作规程，特别注
意应掌握安全操作的方法和技巧。
三、操作时的注意事项
1. 佩戴安全带：
操作人员在上升至一定高度时，应立即系好安全带，并确保
其正确系好。
安全带应始终保持连接状态，以防止意外摔落发生。
2. 平台载重限制：
操作人员应严格遵守高空作业车的最大载重限制，不得超过
设备规定的负荷能力。
超载作业会严重影响设备的稳定性和安全性。
3. 平台固定：
在进行高空作业时，操作人员应确保平台稳定并牢固固定，
避免发生晃动或移动。
如果发现平台松动或不稳定，应立即停止操作，并进行检修或危险排除。
4. 防护措施：。
高空作业车使用说明书
高空作业车使用说明书一、概述湖北楚胜汽车高空作业车以东风小霸王、江铃五十铃、福田奥铃、东风140、东风145 系列等底盘（也可采用其他车辆改装），全回转三折臂式液压多功能工程作业车，它能将工作人员平稳，安全的送到14-20 米的高空作业，进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。
该车的主臂上还设有起重结构，故该车的使用领域较宽。
该车驾驶室外型美观，内部舒适，可载（座）3-6 人，整车外形尺寸小于国内同类产品，整车移动方便，能适合狭窄的地段，小街小巷作业。
该车的上臂、下臂、回转和起重液压系统均为独特无级调速系统，具有节能和动作灵活，平稳安全可靠的特点。
该车的支腿分单独、可调，能实现整车在平路上调平。
该车液压和电器控制系统均设有各种限位装置及发动机紧急熄火装置。
能在操作人操作失误，出现故障自动切断电源或紧急停止发动机，及时停止危险动作，确保安全可靠。
该车电动操作系统均采用防水开关，避免了开关易进水，锈蚀漏电的问题，工作斗采用管状工作斗，外形美观，在工作斗和转台实行双位置操作，使用方便，维修简便，安全可靠。
二、结构简图（如图1）：三、操作步骤步骤1.根据如下指示牌先伸出后横,然后伸出后左右脚及前左右脚，如图2：步骤2.按住上述操作指示牌的“升臂操作”换向阀向里推,然后准备操作各臂;步骤3.操作各臂时分为站臂操作和吊栏操作步骤4.操作各臂时最先升小臂举升一定角度,如图3：步骤5.然后将二臂举升一定角度,如图4：步骤6.再将大臂举升一定角度,如图5：步骤7.将小臂油缸伸出到最大高度,如图6：步骤8.接着再将二臂举升一定角度，如图7：步骤9.再将大臂油缸举升到最大高度,如图8：步骤10.最后将二臂举升到最大高度（此时已达到高空作业的最大高度）,如图9：步骤11.下降时先下降二臂至图8 位置；步骤12.接着下降大臂至图7 位置；步骤13.再下降二臂至图6 位置；步骤14.再下降大臂至图4 位置；步骤15.下降二臂至图3 位置；步骤16.最后下降小臂至初始位置，如图2.四、操作规程及方法：1.手动操作:⑴.选择作业位置后注意地面不实，暗沟等可能造成的车辆失重，严格禁止未支撑车辆的情况下进行升高作业；下车组合操纵阀，主要用于汽车起重的支腿操作根据主油路的确定，可以用起重机的支腿回路中，起重机需工作时，首选操作下车组合操纵阀，使支腿伸出。
阅读：蜘蛛吊车操作说明书

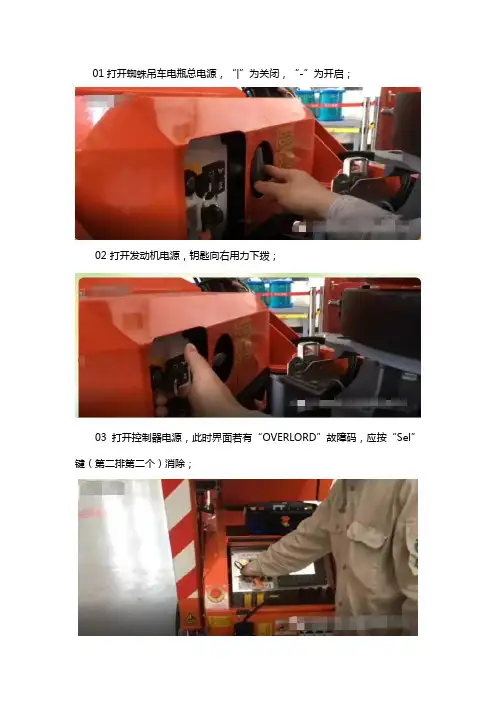

01打开蜘蛛吊车电瓶总电源，“|”为关闭，“-”为开启；
02 打开发动机电源，钥匙向右用力下拨；
03打开控制器电源，此时界面若有“OVERLORD”故障码，应按“Sel”键（第二排第二个）消除；
04打开无线控制器电源，长按启动，启动后再按键则加速发动机运行；
05张开并抬起支腿，检查四只支腿是否位于同一高度，按F2键，观察四只支腿信号是否均为绿色；
06卸下吊钩，应注意安全，防止砸伤；
07操作吊钩及吊臂，操作过程中应避免空载操作及吊钩落地灯情况，操作应按操作规程进行；
08操作完毕后，应将吊臂收回，并关闭空载电源、发动机电源和电瓶总电源。
河南斯派特机械设备有限公司采用德国技术，是一家集研发，生产，销售微型履带起重机于一体的专业性公司。
SPT品牌充分注重产品的安全性，实用性,功能性。
该公司系列产品SPT299，SPT499一经推出就受到了广大客户的好评。
目前已取得CE认证, ISO认证和GOST认证,在此基础上，公司相继推出SPT199，SPT399和SPT899等系列产品。

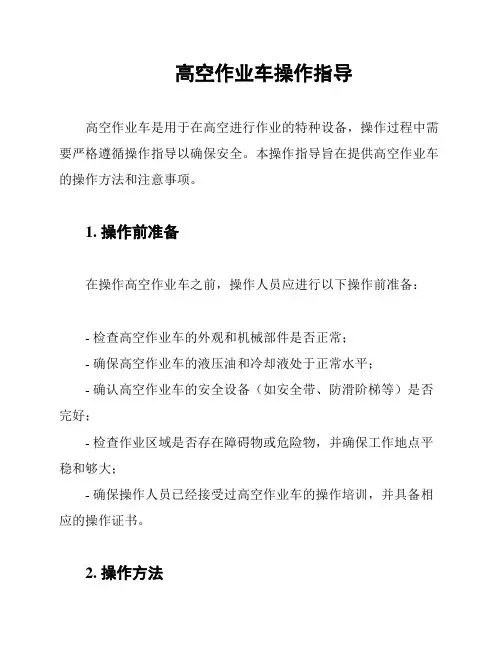

高空作业车操作指导
高空作业车操作指导高空作业车是用于在高空进行作业的特种设备，操作过程中需要严格遵循操作指导以确保安全。
本操作指导旨在提供高空作业车的操作方法和注意事项。
1. 操作前准备在操作高空作业车之前，操作人员应进行以下操作前准备：- 检查高空作业车的外观和机械部件是否正常；- 确保高空作业车的液压油和冷却液处于正常水平；- 确认高空作业车的安全设备（如安全带、防滑阶梯等）是否完好；- 检查作业区域是否存在障碍物或危险物，并确保工作地点平稳和够大；- 确保操作人员已经接受过高空作业车的操作培训，并具备相应的操作证书。
2. 操作方法2.1 上车准备- 穿戴适当的工作服和安全帽，系好安全带；- 确认高空作业车的液压系统和电路系统正常；- 检查车辆的灯光和警示器是否正常；- 调整座位和方向盘以适应自己的身体。
2.2 启动和行驶- 启动高空作业车前，先确认周围安全无人，然后按照操作手册操作；- 行驶过程中，保持适当的车速，并注意操纵车辆的平稳性；- 遇到坡道时，应特别小心慢行，确保不发生侧翻。
2.3 进行作业- 在高空作业车的作业平台上，确保站稳后再进行作业；- 在作业过程中，要保持平稳，遵守安全操作规程；- 在进行高空作业时，应避免抛物物体对地面或其他人员造成伤害；- 注意周围环境的变化，并及时做出应对措施。
2.4 停车和下车- 停车前，确认作业区域无人，并采取安全措施，如设置阻挡器等；- 关闭高空作业车的电源和液压系统；- 下车时，谨慎操纵车辆，避免发生意外。
3. 注意事项- 操作高空作业车时，严禁在车辆运动中进行维修和调整；- 不得超越高空作业车的额定工作范围；- 作业结束后，及时清理车辆和作业现场，保持整洁；- 高空作业车不得用于非作业目的；- 严禁未经许可的人员操作高空作业车。
以上是关于高空作业车操作的指导，操作人员在使用高空作业车时，务必严格按照相关操作指导进行操作，确保自身安全和作业质量。
蜘蛛人高空作业施工方案
蜘蛛人高空作业施工方案
《蜘蛛人高空作业施工方案》
一、作业目的
本方案旨在对高空作业进行安全、高效的施工，确保作业人员的安全和作业质量。
二、作业范围
1. 高空建筑物外墙清洁作业
2. 高空建筑物外墙维修、涂漆、安装等作业
3. 高空设备安装、维修等作业
三、作业准备
1. 制定详细的施工计划和作业流程
2. 向相关部门提交作业申请并获得批准
3. 确保作业人员具备高空作业证和相关技能证书
4. 准备好必要的安全防护装备和作业工具
5. 对作业现场进行全面的安全检查和清理
四、作业流程
1. 严格按照施工计划和作业流程进行作业
2. 在作业现场设置临时安全围栏和警示标识
3. 使用高空作业设备，如吊篮、登高车等进行作业
4. 作业人员需始终保持警惕，严格执行安全操作规程
5. 如遇到突发情况，立即停止作业并及时报告相关部门
五、安全措施
1. 作业人员需全程佩戴安全带，确保自身安全
2. 严禁在强风、暴雨等恶劣天气下进行高空作业
3. 作业现场需设置监控摄像头，及时发现问题并采取措施
4. 作业人员需定期进行高空作业安全知识培训和技能提升
六、作业结束
1. 作业结束后，进行高空作业设备的清洁和维护
2. 对作业现场进行整理和清理，确保无遗留物
3. 提交作业总结报告和安全检查记录
通过以上《蜘蛛人高空作业施工方案》，我们可以看到，高空作业虽然具有一定的危险性，但通过严格的作业准备、操作流程和安全措施，可以有效避免事故的发生，确保作业的安全和高效。
希望在今后的高空作业中，能够严格执行这一方案，为我们的作业人员提供更安全的工作环境。
高空作业车使用说明书.
高空作业车使用说明书一、概述湖北楚胜汽车高空作业车以东风小霸王、江铃五十铃、福田奥铃、东风140、东风145 系列等底盘（也可采用其他车辆改装），全回转三折臂式液压多功能工程作业车，它能将工作人员平稳，安全的送到14-20 米的高空作业，进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。
该车的主臂上还设有起重结构，故该车的使用领域较宽。
该车驾驶室外型美观，内部舒适，可载（座）3-6 人，整车外形尺寸小于国内同类产品，整车移动方便，能适合狭窄的地段，小街小巷作业。
该车的上臂、下臂、回转和起重液压系统均为独特无级调速系统，具有节能和动作灵活，平稳安全可靠的特点。
该车的支腿分单独、可调，能实现整车在平路上调平。
该车液压和电器控制系统均设有各种限位装置及发动机紧急熄火装置。
能在操作人操作失误，出现故障自动切断电源或紧急停止发动机，及时停止危险动作，确保安全可靠。
该车电动操作系统均采用防水开关，避免了开关易进水，锈蚀漏电的问题，工作斗采用管状工作斗，外形美观，在工作斗和转台实行双位置操作，使用方便，维修简便，安全可靠。
二、结构简图（如图1）：三、操作步骤步骤1.根据如下指示牌先伸出后横,然后伸出后左右脚及前左右脚，如图2：步骤2.按住上述操作指示牌的“升臂操作”换向阀向里推,然后准备操作各臂;步骤3.操作各臂时分为站臂操作和吊栏操作步骤4.操作各臂时最先升小臂举升一定角度,如图3：步骤5.然后将二臂举升一定角度,如图4：步骤6.再将大臂举升一定角度,如图5：步骤7.将小臂油缸伸出到最大高度,如图6：步骤8.接着再将二臂举升一定角度，如图7：步骤9.再将大臂油缸举升到最大高度,如图8：步骤10.最后将二臂举升到最大高度（此时已达到高空作业的最大高度）,如图9：步骤11.下降时先下降二臂至图8 位置；步骤12.接着下降大臂至图7 位置；步骤13.再下降二臂至图6 位置；步骤14.再下降大臂至图4 位置；步骤15.下降二臂至图3 位置；步骤16.最后下降小臂至初始位置，如图2.四、操作规程及方法：1.手动操作:⑴.选择作业位置后注意地面不实，暗沟等可能造成的车辆失重，严格禁止未支撑车辆的情况下进行升高作业；下车组合操纵阀，主要用于汽车起重的支腿操作根据主油路的确定，可以用起重机的支腿回路中，起重机需工作时，首选操作下车组合操纵阀，使支腿伸出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RAGNO TSJ 27 / C操作、维修保养手册序列号：PT3268制造年份：2014年致用户你所购买的作业平台是根据当地质量条款制造。
作业平台根据力的安全标准制造。
但也并不是说它是没有危险的，因此，使用者必须遵守操作手册中提到的安全规则，以及遵循一些预防措施。
首先，为了避免相关危险，我们强烈建议你阅读本手册并遵守所有安全标准，以及使用和维护说明，本手册的目的是作为一个平台使用指南。
正确使用机器和维修将确保产品的使用寿命。
在交付作业平台前，请确保：1、操作者已经接受良好的关于安全、使用、维护、保养等相关专业知识培训或者是经验丰富的相关人士。
2、他已阅读并理解本手册的指示在任何情况下，机器只能由受过训练的超过18岁的人使用。
始终保持一份完好不损地操作手册的副本。
当需要技术支持时，请毫不犹豫地联系Palazzani Industrie 公司，并请联系厂家或代理公司订购正宗原厂配件。
设备上的标识铭牌上的标识当你需要向Palazzani Industrie 咨询任何问题或购买任何配件时，请提供设备铭牌上产品名称和产品型号。
目录第一章一般特性1.1介绍描述TSJ 27/C 尺寸工作范围运输工作平台的主要组成部件图形说明第二章安全规则范围特殊第三章正常使用条件平台装/卸载平台发动机工作地面面板控制工作斗控制平台启动步骤平台自动推进特殊功能按钮履带宽窄驾驶自动停车平台支腿遥控器操作工作区域限位装置负载限制装置工作斗旋转工作斗调平发电机（可选）对讲系统（可选）查看（地面控制箱显示器）查看（工作都控制箱）注意事项第四章特殊工作条件不当操作异常条件临界条件地面遥控器操作第五章应急状况定义应急操作放下工作都上的人员应急支腿平台移动操作快速分解牵引第六章维护和检查.一般维护. 液压油特性.日常检查. 每周检查. 季度检查. 半年维护.年度维护. 四年维护. 特殊维护电路检查. 电路系统和充电器检查. 链条检查.履带检查电气设备检查生产厂家定期检查第七章设置第八章平台配置第九章平台拆除第十章课程培训第十一章维护记录第一章一般特性介绍“Ragno”系列的作业平台拥有最好的性能，可应用于室内、外作业，并且可用于特殊场合，它能进入其它作业平台不能进入的区域进行工作，如狭小的空间、坡度作业或者路径特殊。
作业平台的每个液压支腿都可以分开控制，即使在不平地面，或有限的空间作业。
自动监测系统不间断地监测每个支腿的压力值并根据相应的压力值对工作臂和工作斗发出相应的动作指令。
“Ragno”系列的作业平台拥有双动力：无噪音的动力强劲的发动机，和使用于相对安静环境的市电。
任何“Ragno”系列的作业平台都有轮式和履带两种底盘型式。
履带式作为第二种选项，可以一级一级地爬楼梯或斜坡。
“Ragno”系列的作业平台拥有多种高度的伸缩臂架以及小臂，能满足人们不同的工作需求。
描述蜘蛛车由四个液压支腿，转台，回转支撑，钢制伸缩臂，工作斗，液压小臂组成。
它的所有动作都是由液压油缸发出或者液压马达发出的动作来完成。
所有的蜘蛛车都有两种动力：220V单相电或380V三相电，和无噪音的柴油发动机。
所有的都是电液比例控制，地面操作面板、无线遥控器、工作斗内操作面板，在工作斗内有一个转换开关。
尺寸和性能TSJ 27/C收藏尺寸：最小收藏高度： 1980 mm最小收藏长度：6100 mm最小收藏宽度 (带工作斗) ：980/1300 mm总重：4580 kg对地面的最大压力： kg/cm2最大工作高度：27 m最大平台高度：25 m最大工作半径： m m最大载重： 200 kg 120 kg最大水平侧力： 400 N工作斗尺寸： ( A x B ) 1, h m履带长： 1920 m最小转弯半径：4100 mm.最大行驶速度： km/h最大工作坡度：40 %最大侧向爬坡度：15 %放置范围：400° (非连续)工作斗旋转：90° + 60° (150°)柴油机动力液压系统最大压力：200 bar 市电时液压系统最大压力： 175 bar最小离地距离：190 mm允许最大风速：45 km/h最大倾斜角度：2°技术参数：主要机械部件：履带：MESSERSI' RTU- 22L （可伸缩）刹车：自动，液压柴油发动机： KUBOTA D722E工作斗调平齿轮：DINAMIC OIL RE242T2S-16,28-MD20减速机：DINAMIC OIL 111-NS-7,2-40主要液压部件：柴油泵：PLP ,3/220V电泵：PLP (220V) 或380V电泵：PLP ,3/ (380V) 可选手动泵：发电机：PLM ,8,S0旋转马达：MLG 400工作斗调平马达：MLG 300MOVECO 180°电磁比例阀：BOSH REXROTH L15AA0油缸平衡阀：OIL CONTROL油管：SAE 100 R2A滤芯：25 micron油品：液压系统BP ENERGOL HLP HM 46减速机齿轮泵：IP PONTIAX FZG85W/90柴油机见柴油机操作手册润滑脂燃油注意：请务必使用以上种类的油，否则造成的设备问题制造厂家概不负责。
主要电控部件电机：单相 2,2 kW 230 V ac电机：三相 kW 380 V ac发电机（可选）：5 kW 220 V ac电池：n° 1 70 Ah - 640 A 12 V dc电池充电器： 220 V ac - 12 V dc - 6 A引擎/驱动：柴油发动机规格： KUBOTA D722E燃料：柴油转速： 3000 rpm传动装置：齿轮传动噪音; 消音处理功率： 3000 rpm时14KW/h振动：根据CE 2002/44废气排放：3A/2011标准最大地面压力：CM2图尺寸图表作业半径工作范围图图工作范围图运输“Rangno”作业平台只能在特定条件下的道路上行驶（见par。
）因此，它必须用货车运输。
“Rangno”作业平台的装/卸可能有不同的方式：按照本操作手册的说明（见章）,利用它的支腿上的吊环，用悬挂起重机的运动定位来装/卸机器。
因此，需要勾住支腿上的吊环来装/卸运输。
根据卡车的特点，“蜘蛛车”可以固定在车箱上保持臂架在驾驶室上方或者后侧。
用卡车装载“蜘蛛车”是常用的方式平台：4吊环可焊接在卡车平板上然后用20M的螺栓固定住“蜘蛛车”。
如果是一般的货车，最好固定住“蜘蛛车”的轮子或履带，用编制绳固定捆绑住臂架然后固定在货车的捆绑绞盘上。
图汽车运输设备组成部件图整车部件1)控制箱 10)调平系统2)地面控制面板11)斗旋转3)笼笼控制面板12)工作斗4)柴油机13)液压油泵5)电动机14)手动泵6)履带15)负荷管理系统7)平台车架16)负载限制装置8)链17)转盘,回转装置9)支腿18)伸缩臂,小臂图示说明 为了更好地理解说明，我们将图示标注在设备上。
大臂抬升 大臂下降大臂伸出 大臂缩回转台左转 转台右转小臂抬升 小臂收回工作斗左转 工作斗右转工作都上调平 工作斗下调平支腿1/2升降 支腿3/4升降红灯近距警告 绿灯控制面板激活支腿和工作斗履带切换工作斗旋转扭吊点转向轮旋转和驱动轮前后电驱选择液压油箱加油处快速选择慢速选择发动机启动发动机熄火起吊点鸣笛小臂伸出小臂缩回警示标电压指示防夹伤提升支腿必须锁好臂架比例调节支腿比较比例调节器履带行走行走比例调节上面的图标是重要的，请仔细阅读，否则可能造成严重后果。
.每天检查确保所有图标清晰可读，有必要的话更换下旧的。
.如果机器部件需要图标，重新贴上一张新的。
第二章安全规则范围设备的维护和操作手册遵照欧洲标准：给使用者正确的设备操作手册指出可能在使用种产生的危害和对设备的损坏把安全标示标注在平台上警示他们检查应该快速的给与故障提示和警告给出应急操作给出日常维护的事项给出常用备件清单给出平台应急的列表清单给出厂商保养的周期时间使用设备前必须熟读这个手册检查设备的各个注意事项本章引用的是最常见安全事项，部分为详尽描述的事项使用过程中请注意检查设备不可在下列环境使用：例如易燃处，有毒腐蚀性环境，明火明水，高噪音和空气稀薄处，等等。
必需有有资质和厂家指定的人员培训操作用户如果设备转交给其他客户，必需一同移交新的用户手册给使用者，因为手册是设备重要的一部分。
特殊指示尽管设备是为特殊的高空作业使用的，在经过培训合格的操作员在遵照安全规程的情况下也可以使用。
使用和维护前请仔细阅读操作手册图在倾斜的平面移动设备是保持工作斗与陡坡的安全距离。
在滑坡坑洼地段掌握好移动需要的半径履带行走启动设备时请远离设备平台在气温较低的地方使用设备时，每次需要缓慢运行五分钟给设备预热。
工作平台必须确保稳定的固定在地面——建议支腿的脚板下垫上木板增加接触面积减少的地面的压力。
当工作斗在空中时请不要进出工作栏图在对机器的上部分操作控制之前，检查作业平台的倾斜角度，允许有坡度，但必须不得超过2°，参考图（气泡必须在外环以内）在地板上行走之前，确保能够承受作业平台的重量和工作时各支腿的压力。
在工作区域内，必须有警戒线和标示着非工作人员不得进入的标牌。
危险在高空作业时的工作斗底部必须有警戒线和警示标牌来禁止人员靠近。
图在使用作业平台前，请确保机器运行正常。
如果发生噪音、振动或其他异常的情况，请及时通知专业技术负责人。
禁止把作业平台当电梯使用。
操作机器高空作业时，必须由工作斗内操作员操作运行。
地面操作只有在紧急情况下，才可以操作使用。
无论如何，在工作斗内操作设备时，地面上必须有一位经过专业培训的操作员一直跟随着。
当作业平台在高空附近有障碍物操作运行时，要特别的小心谨慎操作，以免工作斗发生任何的碰撞。
下面是不同电压的安全距离（依据D. LGS 81 / 2008）工作斗不是绝缘的危险远离高压电线操作使用比例摇杆时，不要突然的满启动或停止。
在空中操作工作斗时，注意已经或可能突出的障碍物。
比如：阳台，支架，电缆线或通讯线，梁等。
注意带上安全帽和安全带禁止探出工作斗的边缘，如果有特殊情况的需要，必须系上安全带，但脚只能踩踏工作斗的地板。
危险禁止在工作斗内增加垫板。
工作斗内的操作员使用工具时，必须用绳索系好在栏杆上和装在专用的工具袋内。
危险禁止横向的推拉的动作禁止投掷工具危险禁止在风速超过s（45公里每小时）时，操作使用设备。
下面是“博福风级表”关于风速的相关说明博福风级表严禁接触固定或移动的障碍物。
严禁在工作状态下，加载工作材料超过工作斗的最大安全承重负荷。
危险禁止把工作平台当起重机使用。
保持设备的工作斗清洁，防止有油、光滑的物质或前次工作留下的残余材料（砖块、碎瓶、餐具）严禁擅自修改设备的电气、液压装置。
