3锚杆设计3.1锚杆选择3.1.1 锚杆形式与材料选择锚杆的形式应根据锚杆锚固段所处部位的岩土层类型、工程特征、锚杆承载力大小、锚杆材料和长度、施工工艺等条件。
按表（）进行选择。
表（）锚杆选型根据边坡设计规范要求选择预应力土层锚杆。
材料为钢绞线高强钢丝，锚杆承载力设计值450——800（kN），锚杆长度>10（m）。
3.1.2 钢绞线种类的选择锚杆总长度应为锚固段、自由段和外锚段的长度之和，并应满足下列要求：1 锚杆自由段长度按外锚头到潜在滑裂面的长度计算；预应力锚杆自由段长度应不小于5m，且应超过潜在滑裂面；2 锚杆锚固长度应按式（）、（）进行计算，并取其中大值。
同时，土层锚杆的锚固长度不应小于4m ，且不宜大于10m ；当计算锚固段长度超过上述数值时，应采取改善锚固段岩体质量、改变锚头构造或扩大锚固段直径等技术措施，提高锚固力。
表（）钢绞线抗拉、抗压强度设计值（23.2 锚杆设计计算3.2.1 锚杆轴向拉力标准值和设计值的计算αcos tkak H N =ak Q a N N γ=式中 ak N ——锚杆的轴向拉力标准值（kN ）；a N ——锚杆的轴向拉力设计值（kN ）； tk H ——锚杆所受水平拉力标准值（kN ）； α——锚杆倾角（0）。
此处取︒25；Q γ——荷载分项系数，取1.30，当可变荷载较大时应按现行荷载规范确定。
3.2.2 锚杆轴向拉力标准值和设计值的计算yas f N A 20ξγ≥式中 s A ——锚杆钢筋或预应力钢绞线截面面积（2m ）；2ξ——锚筋抗拉力工作条件系数，永久性锚杆取0.69，临时性取0.92。
此处取0.69；0γ——边坡工程重要性系数；py y f f ,——锚筋或预应力钢绞线抗拉强度设计值（kPa ）。
3.2.3锚杆锚固体与地层的锚固长度的确定锚杆锚固体与地层的锚固长度应满足下式要求：rbDf N l aka πξ1≥式中 a l ——锚固段长度（m ）；尚应满足构造要求；D ——锚固体直径（m ）； rb f ——地层与锚固体粘结强度特征值（kPa ），应通过试验确定，当无试验资料时可按表（）取值；1ξ——锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33。
锚杆支护设计与施工方案1. 引言锚杆支护是土木工程中常用的一种支护方式，适用于各种地质条件下的岩土工程。
本文将介绍锚杆支护的设计原则和施工方案，以保证工程的安全和可靠性。
2. 设计原则锚杆支护的设计应遵循以下原则：2.1. 稳定性原则锚杆的数量、布置和长度应能满足工程的稳定性要求。
根据地质条件和荷载情况进行合理的锚杆尺寸和数量设计，以确保支护体稳定。
2.2. 建立杆-土相互作用模型通过地质勘察和试验，建立合理的杆-土相互作用模型，分析锚杆受荷情况。
根据模型结果，确定设计参数，如锚杆直径、锚杆材料强度等。
2.3. 合理布置锚杆根据工程实际情况，合理布置锚杆的位置和间距。
在设计中考虑错位锚杆的设置，以增加锚杆支护的稳定性。
2.4. 锚杆荷载计算根据设计荷载和地质条件，进行锚杆的荷载计算。
考虑各种荷载组合，如静荷载、动荷载等。
2.5. 锚杆材料选择根据地质条件和设计要求，选择适合的锚杆材料。
考虑锚杆的强度、耐久性和耐蚀性等指标。
2.6. 锚杆锚固技术根据地质条件和设计要求，选择合适的锚固技术。
常用的锚固技术有化学锚固、力学锚固等。
3. 施工方案锚杆支护的施工方案应包括以下内容：3.1. 材料准备准备所需的锚杆材料、锚固材料和施工设备。
对材料进行质量检查，确保符合设计要求。
3.2. 钻孔施工根据设计要求，在需要进行锚杆支护的部位进行钻孔。
钻孔的位置和间距应符合设计要求，钻孔深度应根据锚杆长度确定。
3.3. 锚杆制作将锚杆材料按照设计要求进行切割和加工。
根据需要对锚杆进行弯曲或膨胀处理，以适应实际施工情况。
3.4. 锚杆安装将制作好的锚杆插入钻孔中，将锚固材料注入钻孔，固定锚杆。
根据设计要求，确定注浆的压力和注浆深度。
3.5. 锚杆拉拔试验在锚杆安装完成后，进行拉拔试验，以检验锚杆的锚固性能。
根据试验结果，对锚杆进行调整或更换。
3.6. 锚杆面板施工在锚杆安装完成后，进行锚杆面板的施工。
根据设计要求，选择合适的锚杆面板材料，并进行安装。
关于抗浮锚杆的设计一、抗浮锚杆的构造要求：（1）、《全国民用建筑工程设计技术措施》2009 （简称《技术措施》）。
第80页，7.3.1-5中，锚杆的长度不应小于 4m，且不宜大于 10m.。
（2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于 1.5m。
（3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。
A、水泥强度应大于 32.5MPa，B、水泥采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175的要求。
C、第5.3.2条对搅拌水要求采用饮用水。
拌合水的水质应复核现行行业标准《混凝土拌合用水标准》JGJ 63。
D、第5.3.3条对注浆材料采用的细骨料有要求。
E、第5.3.4条对注浆材料中使用的外加剂有要求。
二、抗浮锚杆的计算：1、符号说明：Ru-------锚杆抗拔极限承载力标准值Rt--------锚杆抗拔极限承载力特征值Nt--------锚杆的轴向拉力设计值Kt--------锚杆杆体的抗拉安全系数。
K---------锚杆锚固体的抗拔安全系数2、计算内容（1）、锚杆的轴向拉力设计值计算根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值 NtA、地下室底板的水头为 h，则水的浮力为f=10*h。
B、底板的自重为 GC、抗浮锚杆承受的荷载q fD、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷载效应组合的设计值应根据其最不利荷载组合确定。
即抗浮锚杆承受的荷载q f由下式计算：q f=γQ*f-γG*G---------q f为设计值，其中γQ----1.4γG----0.9单根锚杆的轴向拉力设计值Nt 计算Nt= q f *a*b--------a、b为锚杆的间距附加说明：根据《地基基础设计规范》第9页3.0.5 条第3点，计算《建筑地基基础设计规范》第9页第3.0.5条第3 点的要求，计算基础抗浮稳定时，作用效应应按承载力极限状态下作用的基本组合，但其分项系数均为 1.0。
目录第一章施工条件一、编制依据二、工程概况三、地层概况四、水文地质情况第二章抗浮桩（锚杆）设计与基本试验一、抗浮锚杆结构设计主要参数二、抗浮锚杆拉力设计参数三、抗浮锚杆基本试验第三章施工组织和措施一、施工准备二、施工进度安排三、抗浮桩锚杆施工工艺流程、技术参数四、排污措施五、应急措施六、成品保护措施七、施工组织措施第四章工程施工质量保证措施一、质量控制措施二、质量保证具体内容三、材料质量要求及节约措施第五章文明施工与安全措施一、安全生产、文明施工二、安全保证体系及措施三、环保文明施工保证体系及措施一、施工条件1、编制依据1。
1《建筑地基基础设计规范》（GB50007—2002）1.2《岩土锚杆(索）技术规程》（CECS22:2005）1。
3《高层建筑岩土工程勘察规程》(JGJ72-2004）1。
4《土层锚杆设计与施工规范》（CECS22：90）1.5工程抗浮锚杆工程设计图纸及技术核定单等1。
6现场踏勘情况8、防水、防腐1）清理锚桩头、与建筑基础防水施工一起做好抗浮锚杆的防水施工；对穿过底板防水层的锚杆，该部位的防水做法,须与防水专业公司讨论，另外绘制节点大样图。
2）锚杆头外露钢绞线用防腐树脂、砂浆封闭,承压板用防锈漆及沥青材料涂刷，进行防锈、防腐处理；3)防止锚杆构造锈蚀发生，对定中中心装置、定位架等,外涂防锈漆。
4）对穿过底板的预应力钢绞线防水措施，如果采用预埋止水钢套管技术，有可能会产生地下水从钢管内壁渗出的隐患。
根据我方的施工经验，建议采用在钢绞线部位缠绕P201遇水膨胀橡胶，具体详见附图。
5)根据设计意见，为了避免底板上层钢筋影响张拉锚具的安装，张拉端锚具改设置在底板上部。
在施工完毕后，对钢绞线和承压板按上述方法进行防腐后，立即用C40混凝土进行封闭锚头，详见附图。
9、施工注意事项：1)钢绞线应无损伤，并应调直、除锈。
同一孔的钢绞线必须等长，切断后的钢绞线两端应用铁丝捆扎牢固。
2)钢绞线的选择试验（选择试验、验收试验),质量的要求以及锚索的张拉等，应严格按有关规范、规程进行,禁止盲目操作，以免发生危险.3）锚孔内的水泥浆应有足够的养护时间，在养护期内不得移动锚索。
锚杆支护施工方案引言概述：锚杆支护是一种常用的地下工程支护技术，它通过使用钢筋锚杆将地下结构与岩土体连接起来，增强其稳定性和承载能力。
本文将详细介绍锚杆支护施工方案的五个部份，包括锚杆的选择与设计、锚杆的预处理、锚杆的施工方法、锚杆的质量控制以及施工后的监测与维护。
一、锚杆的选择与设计：1.1 锚杆的材料选择：根据工程的具体要求和岩土体的特性，选择合适的锚杆材料，常见的有钢筋锚杆、玻璃钢锚杆和碳纤维锚杆等。
1.2 锚杆的直径与长度设计：根据地下工程的要求和岩土体的承载能力，确定锚杆的直径和长度。
普通情况下，直径越大、长度越长的锚杆能够提供更好的支护效果。
1.3 锚杆的布置方式设计：根据地下工程的结构特点和岩土体的力学性质，设计合理的锚杆布置方式，包括锚杆的间距、罗列方式和角度等。
二、锚杆的预处理：2.1 岩土体的处理：在进行锚杆支护之前，需要对岩土体进行必要的处理，包括清理松散物、修整表面和加固裂缝等，以提高锚杆的粘结强度。
2.2 钻孔的施工：根据锚杆的设计要求，进行钻孔施工，包括钻孔的位置、直径和深度等，确保钻孔的准确性和质量。
2.3 锚固剂的注入：在完成钻孔后，将锚固剂注入钻孔中，填充整个孔道，使其与岩土体形成坚固的结合，增强锚杆的支护效果。
三、锚杆的施工方法：3.1 锚杆的安装：根据设计要求，将预制好的锚杆插入钻孔中，确保其正确的位置和方向，并保证与锚固剂的充分接触。
3.2 锚杆的张拉：通过专用的张拉设备对锚杆进行张拉，使其产生预压力，增加岩土体的抗拉强度，提高支护效果。
3.3 锚杆的锚固：在完成锚杆的张拉后，对锚固部位进行固定，确保锚杆与岩土体之间的连接坚固可靠。
四、锚杆的质量控制：4.1 锚杆的质量检测：对锚杆进行必要的质量检测，包括锚杆的直径、长度和张拉力等参数的检测，以确保其符合设计要求和施工规范。
4.2 锚杆的质量验收：在锚杆施工完成后，进行质量验收，包括对锚杆的外观质量、锚固效果和张拉力的检测，以确保施工质量达到要求。
引言概述锚杆支护是土木工程中常用的一种支护和加固技术，它通过在地下工程中使用预应力锚杆来增强地层的稳定性和承载能力。
本文将深入探讨锚杆支护的设计和施工方案。
正文内容一、锚杆支护设计1.1确定锚杆支护的目的和要求1.2确定锚杆支护的设计参数1.3进行地质勘探和地下水分析1.4分析地层承载能力和变形特性1.5选择锚杆支护的类型和布置方式二、锚杆材料和构造设计2.1选择适当的锚杆材料2.2锚杆的截面形状和尺寸设计2.3确定锚杆的预应力设计2.4锚杆的连接和锚固设计2.5考虑锚杆的防腐和防腐蚀设计三、锚杆支护施工方案3.1确定施工方法和程序3.2准备施工设备和材料3.3按照设计要求进行施工3.4控制施工质量和进度3.5进行施工验收和监测四、锚杆支护的监测与维护4.1建立锚杆支护的监测体系4.2定期进行锚杆支护的检查和测试4.3分析监测数据，评估锚杆支护的稳定性4.4进行必要的维护和加固措施4.5持续监测和维护锚杆支护的性能五、锚杆支护的应用案例5.1隧道工程中的锚杆支护5.2地下仓库工程中的锚杆支护5.3地铁施工中的锚杆支护5.4坡面稳定工程中的锚杆支护5.5河堤加固工程中的锚杆支护总结锚杆支护作为一种常用的土木工程技术，其设计和施工方案至关重要。
通过确定支护目的和要求、选择适当的材料和构造、制定合理的施工方案、建立监测体系以及及时进行维护和加固，可以确保锚杆支护的稳定性和可靠性。
在具体工程中，我们需要根据实际情况选择合适的锚杆支护类型和布置方式，并持续监测和维护其性能。
通过对锚杆支护的深入研究和实际应用案例的分析，我们可以不断提高锚杆支护的设计与施工水平，促进土木工程的发展。
锚杆支护设计与施工方案引言：锚杆支护是一种常用的地下工程支护方式，通过将钢筋锚固在围岩中，以增加地下工程的稳定性和承载能力。
本文旨在探讨锚杆支护的设计原理和施工方案，提供详细且专业的内容。
概述：锚杆支护设计与施工方案的目标是确保地下工程的安全运行和提高工程质量。

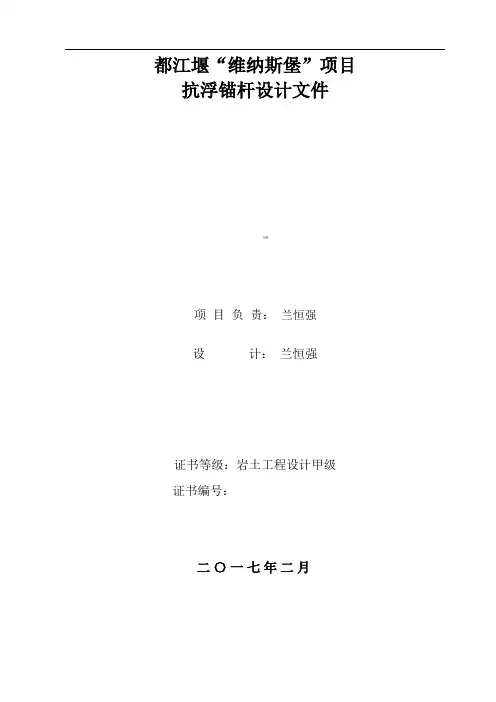

都江堰“维纳斯堡”项目抗浮锚杆设计文件项目负责：兰恒强设计：兰恒强证书等级：岩土工程设计甲级证书编号：二〇一七年二月目录1、工程概况 (1)2、场地工程地质条件及水文地质条件 (2)3、抗浮锚杆设计 (4)3.1设计依据 (4)3.2设计计算 (4)3.2.1锚杆间距、单根锚杆抗拨力的确定 (4)3.2.2锚杆配筋计算 (5)3.2.3锚杆直径与长度 (5)3.2.4锚杆设计结果统计 (7)3.2.5锚杆抗浮力验算 (7)3.3锚杆材料防腐 (9)3.4防水设计 (9)3.5锚杆抗拔试验 (9)3.5.1基本试验 (9)3.5.2验收试验 (9)4、施工工艺及技术要求 (10)4.1施工方法与特点 (10)4.1.1嵌入深度及成孔技术要求 (10)4.1.2灌浆材料要求 (10)4.2施工工艺流程 (10)4.3操作过程及技术要求 (10)4.4防腐、防锈措施 (11)附图：1、抗浮锚杆平面布置图都江堰维纳斯堡项目抗浮锚杆设计方案1、工程概况都江堰维纳斯堡项目位于四川省都江堰市翔凤大道与内二环路交界处，交通方便。
依照建设单位提供的建筑设计总平面图，该拟建项目为多栋4-6层建筑，设2层地下室，局部为纯地下室，拟采用框架结构，独立基础，主体结构设计由浙江恒欣建筑设计股份有限公司完成，工程地质勘察由建材成都地质工程勘察院完成。
我公司受建设方四川翔凤房地产开发有限公司委托对该工程进行专项抗浮锚杆设计。
拟建物情况一览表表1.1拟建建筑全部采用独立基础结合抗水板。
根据结构设计要求，本工程综合楼及商业楼-2F部分地下室抗浮板设计抗浮力标准值为70kN/m，抗浮面积为2094.77㎡。
设备房及下沉式广场-1F抗浮板设计抗浮力标准值为40kN/m，设备房部分抗浮面积为85.94㎡，下沉式广场部分抗浮面积为223.07㎡。
本工程抗浮采用抗浮锚杆进行处理，抗浮锚杆间距不宜大于2.5m。
本工程±0.00绝对标高为711.50m，抗水板板厚250-400mm。
基坑支护(锚杆)专项施工方案一、概述基坑支护工程是建筑施工中至关重要的一环，尤其是在复杂地质条件下，需要采取有效的支护措施，确保施工安全和工程质量。
本文将针对基坑支护中的锚杆支护措施展开介绍，探讨其专项施工方案。
二、工程背景基坑支护是指在开挖基坑时为防止土体坍塌引起事故而采取的支护措施。
锚杆支护作为一种有效的支护手段，广泛应用于基坑支护工程中。
它通过在土体深部打入预应力锚杆，利用土体的整体受力传递机制来达到支护的目的。
三、施工准备1. 前期调研在进行基坑支护工程前，需要对工程所在地的地质、水文等情况进行详细调研，了解地下水位、土层性质、岩层情况等重要参数，为后续施工提供依据。
2. 设计方案制定根据调研结果，制定详细的支护设计方案，包括锚杆的布设方案、预应力参数等内容，并进行认真审核和评估。
3. 施工组织设计制定施工组织设计方案，确定施工人员配备、作业流程、安全措施等，保证施工过程的安全和高效进行。
四、施工步骤1. 前期准备1.对工作面进行清理，确保施工区域畅通。
2.安装需要的辅助设施，如护栏、警示标识等。
2. 钻孔1.根据设计要求，在地面或已开挖的基坑内钻孔。
2.钻孔直径、深度应符合设计要求，保证锚杆的安全牢固。
3. 安装锚杆1.将预应力锚杆逐一沿钻孔深度安装，注意锚杆的间距和布设密度。
2.确保预应力锚杆的张拉预应力符合设计要求，达到支护效果。
4. 封固1.在安装完锚杆后，进行封固作业，填充注浆材料，保证锚杆与周围土体的紧密结合。
2.在确保固化后进行锚杆的最终拉拔和张拉。
五、质量控制1. 施工质量检验在施工过程中，设专人负责施工质量检验，及时发现并纠正施工中的质量问题。
2. 设备检测锚杆设备安装前后进行检测，确保设备质量合格。
3. 回填验收在支护工程完成后，对基坑周围的回填情况进行验收，保证支护效果持久。
六、安全管理1. 安全教育对施工人员进行安全教育培训，增强安全意识，确保施工过程中的人身安全。
抗浮锚杆方案1. 引言抗浮锚杆方案是一种用于解决建筑物或其他结构物在地震或风灾等自然灾害中可能出现的浮起现象的技术方案。
浮起现象是指建筑物的基础受到外部力的冲击或水涌等因素影响，引起建筑物整体或局部产生上升的力。
2. 指标要求为了设计一个有效的抗浮锚杆方案，需要首先明确一些指标要求： - 建筑物的稳定性：抗浮锚杆方案必须能够有效地提高建筑物在自然灾害中的稳定性，确保其不发生浮起现象。
- 安全性：方案设计必须符合相关的建筑设计规范和安全要求，确保建筑物能够经受住自然灾害的冲击。
- 经济性：方案设计应尽可能降低成本，提高施工效率，减少对现有结构的影响。
3. 抗浮锚杆的原理抗浮锚杆方案的核心原理是通过增加锚杆与土体之间的摩擦力，以增加建筑物的稳定性，防止其发生浮起现象。
具体原理包括： - 锚杆的确定：根据建筑物的荷载和土体特性，确定适合的锚杆类型和数量。
- 锚杆的埋入深度：根据土壤的承载力和建筑物的重量，确定锚杆的埋入深度，以增加锚杆与土体之间的摩擦力。
- 锚杆与土体之间的拉力：通过加固建筑物的底部，将拉力传递到土体中，增加锚杆与土体之间的摩擦力。
- 钢筋混凝土基础：为了增加建筑物的稳定性，采用钢筋混凝土基础结构，确保建筑物能够承受自然灾害的冲击。
4. 抗浮锚杆方案的设计步骤设计一个有效的抗浮锚杆方案需要经过以下几个步骤： 1. 地质勘察：对建筑物所在地区进行地质勘察，了解土体的性质、地下水位等相关信息。
2. 建筑物的荷载计算：根据建筑物的类型和用途，计算其所受的荷载，并确定需要增加的抗浮锚杆数量和类型。
3. 锚杆的选型和埋入深度确定：根据地质勘察结果和建筑物的荷载计算，选择合适的锚杆类型，并确定其埋入深度。
4. 锚杆布置方案设计：根据建筑物的结构和土体的情况，设计合理的锚杆布置方案，确保锚杆能够充分发挥作用。
5. 结构分析和计算：对建筑物的整体结构进行分析和计算，确保抗浮锚杆方案的可行性和有效性。

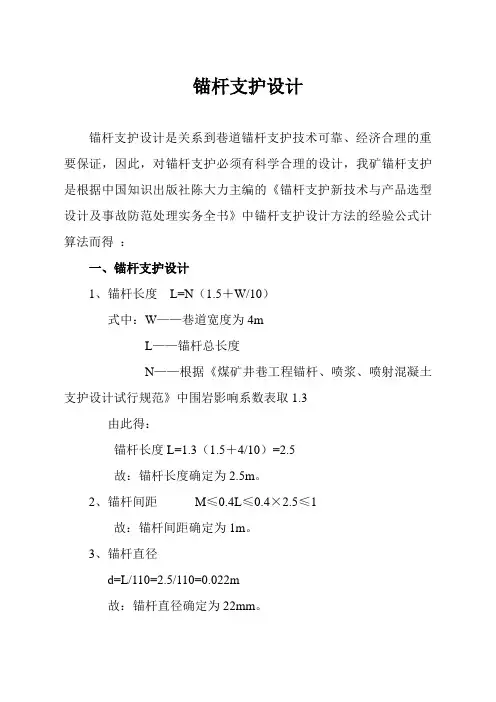

锚杆支护设计锚杆支护设计是关系到巷道锚杆支护技术可靠、经济合理的重要保证，因此，对锚杆支护必须有科学合理的设计，我矿锚杆支护是根据中国知识出版社陈大力主编的《锚杆支护新技术与产品选型设计及事故防范处理实务全书》中锚杆支护设计方法的经验公式计算法而得：一、锚杆支护设计1、锚杆长度L=N（1.5＋W/10）式中：W——巷道宽度为4mL——锚杆总长度N——根据《煤矿井巷工程锚杆、喷浆、喷射混凝土支护设计试行规范》中围岩影响系数表取1.3由此得：锚杆长度L=1.3（1.5＋4/10）=2.5故：锚杆长度确定为2.5m。
2、锚杆间距M≤0.4L≤0.4×2.5≤1故：锚杆间距确定为1m。
3、锚杆直径d=L/110=2.5/110=0.022m故：锚杆直径确定为22mm。
二、支护形式（一）永久支护永久支护形式顶板采用“锚杆＋W钢带＋金属菱形网＋锚索”联合支护。
选用4000mm钢带，其锚杆间、排距为：1000mm×800mm 呈长方形布置。
巷道中部打二排锚索,选用3000mm钢带，锚索间距为2400mm，且两钢带互相搭接，排距为2000mm；两帮采用1500mm 竹锚杆配合竹托板并加挂菱形网支护。
锚杆间、排距：第Ⅰ排锚杆距顶板300mm，Ⅰ、Ⅱ、Ⅲ、Ⅳ间距为700mm，排距为800mm。
1、顶锚杆支护使用左旋无纵筋高强度螺纹钢加长锚固锚杆。
锚杆规格：ф×L=22×2500mm，使用CK2340型树脂锚固剂全长锚固，钻孔直径28mm，每排4根锚杆，靠近两帮的锚杆安装角度向煤壁成25°，其他锚杆垂直顶板布置，锚杆眼直径28mm，深2.45m，并配套钢带和12号铁丝编织的菱形金属网支护，打锚杆使用MYT—120C型液压锚杆钻机，ф28mm钻头，采用ф19mm长1.0m中孔钻杆打眼，280mm 中空六角套杆紧固。
采用MYT液压锚杆机搅拌树脂锚固剂，搅拌时间30—35秒，锚杆安装5分钟后，必须使用力矩扳手检查紧固力。
本工程位于某市某区，主要施工内容包括抗浮锚杆及桩基工程。
该工程为新建住宅小区，占地面积约20万平方米，总建筑面积约50万平方米。
地基土层主要为粉土、粉砂，地下水位较浅，因此需要进行抗浮锚杆及桩基工程，以确保建筑物的稳定和安全。
二、施工方案1. 抗浮锚杆施工（1）锚杆设计：根据地质勘察报告，锚杆长度为10米，直径为28毫米，锚杆间距为2米，锚杆倾角为15度。
（2）施工工艺：首先，进行锚杆孔位放样，确保锚杆孔位准确无误。
然后，采用风钻成孔，孔径略大于锚杆直径。
成孔后，进行锚杆注浆，注浆材料为水泥浆，注浆压力为0.5MPa。
最后，将锚杆插入孔中，采用锚杆张拉机具进行张拉，张拉力为设计张拉力的95%，张拉时间为30分钟。
2. 桩基施工（1）桩基设计：桩基采用旋挖钻孔灌注桩，桩径为600毫米，桩长为15米，桩顶标高为-1.5米。
（2）施工工艺：首先，进行桩位放样，确保桩位准确无误。
然后，采用旋挖钻机进行钻孔，钻孔过程中注意控制孔位和孔径。
钻孔完成后，进行清孔，确保孔内无杂物。
接着，进行钢筋笼制作和吊装，钢筋笼采用双层双向配筋，主筋直径为16毫米。
最后，进行混凝土浇筑，采用导管法进行浇筑，浇筑过程中注意控制混凝土质量。
3. 施工要点（1）施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
（2）施工过程中，加强现场监控，确保施工质量符合设计要求。
（3）做好施工记录，包括锚杆长度、锚杆倾角、桩基长度、桩径等数据。
（4）施工过程中，注意环境保护，做好噪音、扬尘、废水等污染物的处理。
三、施工进度安排1. 抗浮锚杆施工：预计工期为30天。
2. 桩基施工：预计工期为45天。
四、质量保证措施1. 严格遵循国家相关规范和标准，确保施工质量。
2. 加强施工过程监控，对施工质量进行检验和验收。
3. 做好施工记录，为工程质量提供依据。
4. 定期对施工人员进行培训，提高施工人员的技术水平。
通过以上施工方案，确保抗浮锚杆及桩基工程的质量和安全，为新建住宅小区的顺利建设提供保障。
压力型锚杆施工方案设计一、施工准备与材料人员准备：确保施工人员具备锚杆施工的相关技能和资质，并进行必要的安全教育和技术培训。
设备准备：准备钻机、注浆机、张紧设备、测量仪器等必要的施工设备，并进行调试和检查，确保设备性能稳定。
材料准备：采购符合设计要求的锚杆、注浆材料、锚头等，并对材料进行质量检查和验收，确保材料质量符合标准。
二、钻孔与定位要求钻孔位置确定：根据设计要求和现场实际情况，准确确定锚杆的钻孔位置，并进行标记。
钻孔深度和直径：按照设计要求确定钻孔的深度和直径，确保钻孔质量满足施工要求。
钻孔角度和方向：根据工程需要，合理确定钻孔的倾斜角度和方向，确保锚杆安装的稳定性和有效性。
三、锚杆安装与张紧锚杆组装：按照设计要求组装锚杆，确保锚头、锚杆和锚索的连接牢固可靠。
锚杆安装：将组装好的锚杆放入钻孔中，确保锚杆位置准确，并进行初步固定。
张紧操作：使用张紧设备对锚杆进行张紧操作，按照设计要求达到预定的张紧力。
四、注浆与固定注浆材料准备：准备符合要求的注浆材料，并进行搅拌均匀。
注浆操作：将注浆材料通过注浆机注入钻孔中，确保注浆均匀、密实，并充满钻孔与锚杆之间的空隙。
固定检查：注浆完成后，检查锚杆的固定情况，确保锚杆稳定可靠。
五、质量检测与记录施工过程监控：对施工过程进行全面监控，确保施工质量符合设计要求。
质量检测：对完成的锚杆进行质量检测，包括钻孔质量、锚杆安装质量、注浆质量等，确保施工质量合格。
记录整理：对施工过程和检测结果进行记录整理，形成完整的施工档案。
六、安全措施与防护安全教育培训：对施工人员进行安全教育培训，提高安全意识和防范能力。
安全防护措施：设置必要的安全防护设施，如安全网、警示标志等，确保施工过程中的安全。
应急预案制定：制定详细的应急预案，明确应急处置程序和责任人，提高应对突发情况的能力。
七、施工进度与安排施工计划制定：根据工程要求和实际情况，制定详细的施工计划，明确各阶段的施工任务和时间节点。
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：桥台锚杆支护方案# 桥台锚杆支护方案## 1. 引言桥梁是连接道路的重要结构，它承载着车辆和行人的重量。
然而，桥梁在长期使用过程中可能会出现老化、裂缝等问题，需要进行维修和加固。
其中，桥台是桥梁的关键部件，承载桥梁重量并传递给桥墩和基础。
桥台的稳定性和安全性对整个桥梁的使用寿命和运行安全起着重要作用。
为了加固和支护桥台，可以采用桥台锚杆支护方案。
本文将介绍桥台锚杆支护方案的设计和施工要点。
## 2. 桥台锚杆支护原理桥台锚杆支护方案采用锚杆的形式将桥台与地基紧密连接，增加了桥台的稳定性和抗震能力。
桥台锚杆支护方案采用以下原理：- **桥台的增稳作用**：通过将锚杆与地基相连，可以减少桥台在静态和动态负荷下的运动，增加对桥台的支撑和稳定。
- **荷载传递作用**：锚杆承受桥台的荷载，通过延长桥台的投影长度，将桥台上的荷载传递到锚杆上，进而转移到地基中。
- **桥台的抗震作用**：锚杆的设置可以提高桥台的抗震能力，通过承担地震力的作用，减少桥台的变形和破坏。
## 3. 桥台锚杆支护方案的设计桥台锚杆支护方案的设计需要考虑以下因素：### 3.1 锚杆材料桥台锚杆支护方案的设计中，锚杆的材料选择是重要的一部分。
常见的锚杆材料有钢材、钢筋混凝土等。
选择锚杆材料时，需要考虑桥台的荷载、桥梁结构和施工条件等因素。
### 3.2 锚固长度锚固长度是指锚杆与桥台连接部分的长度。
锚固长度的选择应根据桥梁的荷载、桥台的结构形式以及地基的情况进行评估。
一般情况下，锚固长度不应小于桥台深度的2倍。
### 3.3 锚固深度锚固深度是指锚杆插入地基的深度。
锚固深度的选择需要根据地基的质地和承载能力进行评估。
一般情况下，锚固深度应考虑地基的有效承载层。
### 3.4 锚杆的数量和布置锚杆的数量和布置需要根据桥梁的荷载、结构形式和施工条件等因素进行合理设计。
河道锚杆施工方案设计1. 引言河道锚杆施工是一种常见的防洪工程施工方式，用于增加河岸及河道的稳定性，防止土石坡体滑坡，确保河道的安全。
本文将详细介绍河道锚杆施工的方案设计。
2. 锚杆施工原理河道锚杆施工是通过将钢筋预埋在土石中，并与岸坡土体或河床组织连接起来，形成整体稳定的结构。
通过锚杆的固结作用，可以有效地增强土石结构的稳定性，防止滑坡和坍塌。
3. 施工步骤河道锚杆施工主要包括以下几个步骤：3.1 前期准备在进行锚杆施工前，首先需要进行充分的前期准备工作。
包括调查勘测、设计方案制定、材料准备和施工人员培训等。
3.2 预埋锚杆孔根据设计方案，确定锚杆的位置和数量。
然后在锚杆位置进行打孔，孔径大小要根据设计要求来确定。
3.3 锚杆固定在锚杆孔中，首先放入预埋套管，并用混凝土灌注到孔中，以固定套管。
然后将钢筋放入套管中，保持垂直。
3.4 锚杆加固待混凝土凝固后，可以对钢筋进行加固。
常用的方法包括将锚杆与岸坡土体或河床组织进行连接，使用膨胀砂浆填充孔隙，形成结构牢固的连接。
3.5 后期整理锚杆施工完成后，需要对施工现场进行整理清理工作，确保施工质量。
4. 施工注意事项在进行河道锚杆施工时，需要注意以下几个方面：4.1 施工安全施工前需要进行全面的安全评估，并制定详细的施工方案。
施工期间需要做好现场管理，保障施工人员的安全。
4.2 设备选择根据施工需求，选择适当的设备和工具进行施工。
确保设备能够满足施工要求，并具备良好的操作性能。
4.3 材料质量选择符合国家标准的材料进行施工，确保材料质量稳定可靠。
在施工过程中，要注意保管材料，防止损耗和污染。
4.4 施工质量控制进行河道锚杆施工时，需要严格按照设计方案进行操作，并做好施工记录和质量检测。
确保施工质量符合要求。
5. 结论河道锚杆施工方案设计是确保河道安全的重要环节。
通过合理的施工步骤和注意事项，可以有效地增加河岸及河道的稳定性，防止滑坡和坍塌。
对于河道工程建设具有重要的意义。
锚杆桩方案锚杆桩方案1. 概述锚杆桩是一种常用于加固土体或岩石的工程技术，通过在土体或岩石中打入钢筋或钢管来提供稳定性和支撑力。
本文档将详细介绍锚杆桩的设计方案。
2. 设计要求锚杆桩的设计应满足以下要求：- 承载力满足设计要求，保证工程的安全性和稳定性。
- 经济合理，节约材料和成本。
- 施工简便，提高工作效率。
3. 设计步骤3.1 地质勘察在设计锚杆桩时，首先需要进行地质勘察，包括地层剖面、土质分析、地下水位等。
这些数据对于确定锚杆桩的设计参数具有重要意义，例如锚杆长度和直径等。
3.2 锚杆类型选择根据地质勘察数据和工程要求，选择合适的锚杆类型。
常见的锚杆类型包括双肋锚杆、钢绞线锚杆、螺旋锚杆等。
不同类型的锚杆适用于不同的工程环境和荷载条件。
3.3 锚杆参数计算根据工程要求和选定的锚杆类型，计算锚杆的长度和直径。
计算包括锚杆的抗拉承载力、锚杆的抗剪承载力、锚杆的抗折承载力等。
3.4 锚杆布置方案设计根据结构设计要求和锚杆参数计算结果，设计锚杆的布置方案。
布置方案应尽可能合理，以保证锚杆的均匀受力和承载能力。
3.5 锚固件设计锚杆与结构之间需要使用锚固件进行连接。
根据结构要求和锚杆的布置方案，设计合适的锚固件，包括锚固板、锚固板厚度、锚固板与锚杆的连接方式等。
4. 施工要求4.1 施工准备在施工前，需要将施工图纸和设计方案交给施工单位，以确保施工人员了解施工要求和工作流程。
同时，施工单位还需根据实际情况准备必要的施工设备和材料。
4.2 施工流程- 预埋锚杆：按照设计要求，在预留好的孔眼内倒入混凝土，将锚杆插入混凝土中，并在上部留出一定长度。
- 锚固件安装：在锚杆上安装合适的锚固件，包括锚固板和其他连接件。
- 锚固件连接：将锚固件与结构或其他固定物连接，确保连接紧固牢固。
- 局部加固处理：根据实际情况，对需要加固的部分进行处理，如喷涂石膏等。
4.3 施工质量控制在施工过程中，需要对锚杆桩的施工质量进行严格控制。
冠华城商住楼（一期）基础锚杆工程专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：深圳地质建设工程公司编制时间：2015年7月18日目录一、编制依据 (3)二、工程概况 (3)（一）工程简况 (3)（二）设计概况 (4)三、现场组织机构及主要人员、施工技术力量配置 (5)（一）施工总目标 (5)（二）施工组织 (5)四、施工布署 (5)五、施工准备 (6)六、主要施工措施 (7)（一）技术准备 (7)（二）锚杆钻孔 (9)（三）锚杆制安 (9)（四）灌浆 (10)（五）施工用水用电 (10)七、锚杆的验收试验 (11)八、质量保证措施 (11)（一）质量控制依据 (11)（二）质量控制目标 (11)（三）质量管理措施 (11)（四）质量管理和保证体系 (13)九、安全生产措施 (13)（一）安全保证体系及安全制度 (13)（二）主要安全措施 (14)（三）交叉作业安全防护措施 (15)十、文明施工措施 (15)十一、雨季施工措施 (16)十二、成品保护措施 (17)（一）建施成品保护 (17)（二）施工协调管理 (17)十三、服务承诺 (18)一、编制依据1、根据核工业赣州工程勘察院提供的《冠华城商住楼岩土工程勘察报告》2、冠华城商住楼（一）期桩基础施工图；3、国家现行施工规范和施工操作规程：《建筑结构荷载规范》GB50009-2012；《建筑地基基础设计规范》GB50007-2011；《建筑桩基技术规范》JGJ94—2008《建筑地基处理技术规范》JGJ79-2012；《岩土锚固与喷射混凝土支护工程技术规范》（GB 50086-2011）；二、工程概况（一）工程简况：工程名称：冠华城商住楼（一期）建设单位：惠州市冠华城投资有限公司设计单位：建学建筑与工程设计所有限公司监理单位：深圳市建控地盘监理有限公司勘察单位：核工业赣州工程勘察院总包单位：广东永盛建筑工程有限公司施工单位：深圳地质建设工程公司质检单位：惠州市大亚湾区质量监督站安检单位：惠州市大亚湾区安全监督站第一期居住用地部分：用地面积约为：40587.0平方米，总建筑面积：158416.3平方米，其中住宅建筑面积：1148167.5平方米；商业建筑面积：6882.2平方米；物业管理用房建筑面积：83.2平方米，公共管理用房建筑面积：83.2平方米，小区活动室建筑面积：521.0平方米，架空层面积：1722.4平方米，车库建筑面积：34956.9平方米，半地下车库面积：22798.7平方米，地下车库面积：12173.7平方米；建筑占地面积：10146.8平方米；绿地面积：12176.1平方米；总车位数：1218个。
一、试验依据
《建筑地基基础设计规范》（GB50007-2002）
二、试验目的
确定锚固体与花岗岩强风化下亚带、中风化带、微风化带以及破碎带等四种地层间的粘结强度特征值。
三、试验锚杆基本参数
根据试验目的与要求，本次试验在上述四种地层中分别布设3支试验锚杆，共12支试验锚杆。
钻孔直径为φ150mm，根据岩层的不同，锚杆入岩深度为1.2～2.5米，每根锚杆配筋为4根直径为32mm的HRB400钢筋,锚杆间距均为
由于目前锚杆工程施工大多采用纯水泥浆注浆，因此建议本次试验使用纯水泥浆注浆，水泥采用普通硅酸盐水泥，水泥浆强度为M30，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175的规定。
锚杆锚固段长度La如附图3所示，全长注浆，此长度全部锚固于详图中所示相应岩层中。
图1 锚孔与锚筋大样
图2 架立筋大样(a-a) 图3 锚杆锚固段
四、试验方法
1、安装试验设备时，应自下而上安装。
钢板应放于锚杆两边，与地面平整接触，将两台油压千斤顶放于两块钢板上。
然后将夹具套于锚杆上，并固定于锚杆上。
2、基准点不应安装在反力装置影响范围内。
3、基准点应安装在牢固，且不易被人碰撞的位置。
4、主要试验仪器设备及安装示意图如下图：
五、试验标准
1、加载方式：试验采用分级加载方式，每级按设计单位预估锚固体与岩体间抗剪极限承载力的1/8加载。
2、观测方法及稳定标准：每级荷载施加完毕后，应立即测读位移量。
以后每间隔5min测读一次。
连续4次测读出的锚杆拔升值均小于0.01mm时，认为在该级荷载下的位移己达到稳定状态，可继续施加下一级上拔荷载。
3、终止加载条件：当出现下列情况之一时，即可终止试验：
1）锚杆拔升量持续增长，且在1小时时间范围内未出现稳定的迹象；
2）新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；
3）锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。
4、符合上述终止条件的前一级拔升荷载即为该锚杆的极限抗拔力。
六、试验成果整理
1、整理各试点在各级荷载作用下的位移数据表，绘制成果曲线等。
2、确定各试点锚杆极限抗拔力。
3、确定锚固体与花岗岩强风化下亚带、中风化带、微风化带以及破碎带等四种地层间的粘结强度特征值。
七、试验工期
锚杆施工完毕后水泥浆养护不应小于20天，或者预留同条件养护试块强度不低于设计强度的70％后，再进行基本试验。
八、施工注意事项
1、锚杆钻孔不得扰动周围地层，锚杆施工处上部扰动岩层应清除后再钻进施工。
2、钻孔轴线的偏斜率不应大于锚杆长度的2%。
3、向钻孔内安装锚杆前，应将孔内岩粉和土屑清洗干净。
4、其他未尽事宜按现行规范、规程及规定进行。
