建筑工程深化设计培训课件

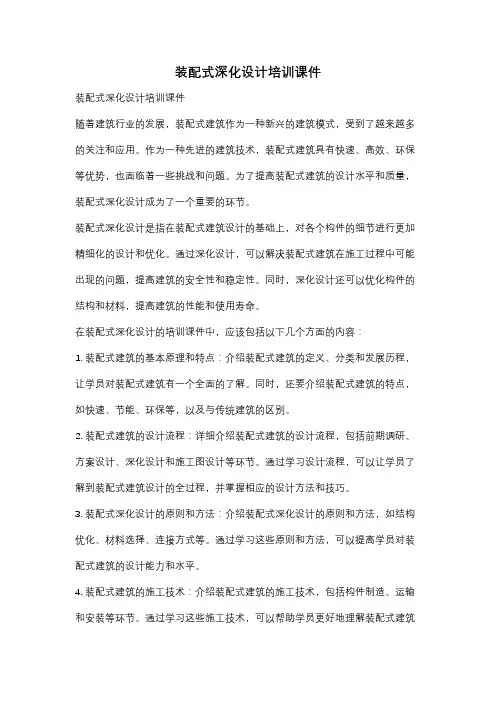

装配式深化设计培训课件装配式深化设计培训课件随着建筑行业的发展，装配式建筑作为一种新兴的建筑模式，受到了越来越多的关注和应用。

作为一种先进的建筑技术，装配式建筑具有快速、高效、环保等优势，也面临着一些挑战和问题。

为了提高装配式建筑的设计水平和质量，装配式深化设计成为了一个重要的环节。

装配式深化设计是指在装配式建筑设计的基础上，对各个构件的细节进行更加精细化的设计和优化。

通过深化设计，可以解决装配式建筑在施工过程中可能出现的问题，提高建筑的安全性和稳定性。

同时，深化设计还可以优化构件的结构和材料，提高建筑的性能和使用寿命。

在装配式深化设计的培训课件中，应该包括以下几个方面的内容：1. 装配式建筑的基本原理和特点：介绍装配式建筑的定义、分类和发展历程，让学员对装配式建筑有一个全面的了解。

同时，还要介绍装配式建筑的特点，如快速、节能、环保等，以及与传统建筑的区别。

2. 装配式建筑的设计流程：详细介绍装配式建筑的设计流程，包括前期调研、方案设计、深化设计和施工图设计等环节。

通过学习设计流程，可以让学员了解到装配式建筑设计的全过程，并掌握相应的设计方法和技巧。

3. 装配式深化设计的原则和方法：介绍装配式深化设计的原则和方法，如结构优化、材料选择、连接方式等。

通过学习这些原则和方法，可以提高学员对装配式建筑的设计能力和水平。

4. 装配式建筑的施工技术：介绍装配式建筑的施工技术，包括构件制造、运输和安装等环节。

通过学习这些施工技术，可以帮助学员更好地理解装配式建筑的施工过程，从而在设计中考虑到施工的可行性和效果。

5. 装配式建筑的质量控制和检测方法：介绍装配式建筑的质量控制和检测方法，包括质量标准、检测设备和方法等。

通过学习这些内容，可以提高学员对装配式建筑质量的把控能力，确保建筑的安全和稳定。

6. 装配式建筑的案例分析：通过实际的装配式建筑案例分析，让学员了解到不同类型的装配式建筑的设计和施工过程。

通过案例分析，可以更好地理解装配式建筑的设计原理和方法，提高学员的设计能力和水平。

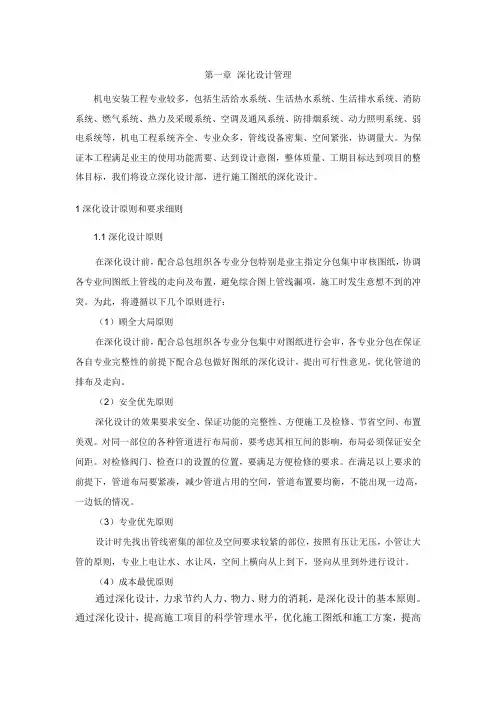

第一章深化设计管理机电安装工程专业较多，包括生活给水系统、生活热水系统、生活排水系统、消防系统、燃气系统、热力及采暖系统、空调及通风系统、防排烟系统、动力照明系统、弱电系统等，机电工程系统齐全、专业众多，管线设备密集、空间紧张，协调量大。

为保证本工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将设立深化设计部，进行施工图纸的深化设计。

1深化设计原则和要求细则1.1深化设计原则在深化设计前，配合总包组织各专业分包特别是业主指定分包集中审核图纸，协调各专业间图纸上管线的走向及布置，避免综合图上管线漏项，施工时发生意想不到的冲突。

为此，将遵循以下几个原则进行：（1）顾全大局原则在深化设计前，配合总包组织各专业分包集中对图纸进行会审，各专业分包在保证各自专业完整性的前提下配合总包做好图纸的深化设计，提出可行性意见，优化管道的排布及走向。

（2）安全优先原则深化设计的效果要求安全、保证功能的完整性、方便施工及检修、节省空间、布置美观。

对同一部位的各种管道进行布局前，要考虑其相互间的影响，布局必须保证安全间距。

对检修阀门、检查口的设置的位置，要满足方便检修的要求。

在满足以上要求的前提下，管道布局要紧凑，减少管道占用的空间，管道布置要均衡，不能出现一边高，一边低的情况。

（3）专业优先原则设计时先找出管线密集的部位及空间要求较紧的部位，按照有压让无压，小管让大管的原则，专业上电让水、水让风，空间上横向从上到下，竖向从里到外进行设计。

（4）成本最优原则通过深化设计，力求节约人力、物力、财力的消耗，是深化设计的基本原则。

通过深化设计，提高施工项目的科学管理水平，优化施工图纸和施工方案，提高生产效率；制止可能在施工中发生的一切浪费；同时通过在原设计图纸基础上深化设计，能优化系统，减少日后维护成本。

1.2深化设计细则要求（1）基本要求（2）页面设置为保证在绘制综合图后各系统的完整性，对各系统或专业的管线，设备等均设定一个或几个固定的图层，其标注均采用与之相同的图层，便于综合图完成后将各系统或专业独立出来在加以完善。

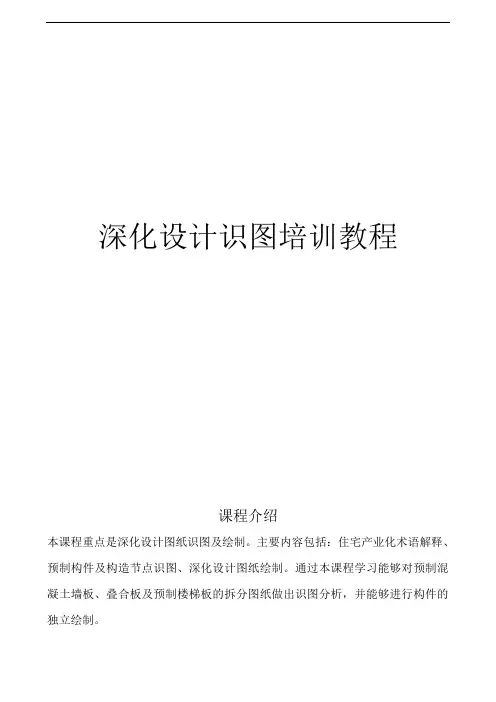

深化设计识图培训教程课程介绍本课程重点是深化设计图纸识图及绘制。

主要内容包括：住宅产业化术语解释、预制构件及构造节点识图、深化设计图纸绘制。

通过本课程学习能够对预制混凝土墙板、叠合板及预制楼梯板的拆分图纸做出识图分析，并能够进行构件的独立绘制。

目录1、术语解释2、深化设计图纸识图2.1目录编写2.2构件设计说明编写2.3节点大样图解析2.4 拆分图解析2.4.1墙板拆分图解析2.4.2叠合板拆分解析2.4.3楼梯板拆分解析2.5构件图解析2.5.1墙板模板及配筋图解析2.5.2PB板及PCF板配筋图解析2.5.3叠合板及空调板模板及配筋图解析2.5.4叠合梁配筋图解析2.5.5楼梯模板图及配筋图解析3、深化设计图纸绘制3.1墙板平面拆分图绘制3.2后浇节点配筋图绘制3.3模板图绘制3.4墙板配筋图绘制3.5PB板及PCF板配筋图绘制3.6叠合梁配筋图绘制3.7叠合板拆分图绘制3.8叠合板、空调板模板图及配筋图绘制3.9楼梯拆分图及模板图、配筋图绘制1、术语解释1.1预制混凝土构件在工厂或现场预先制作的混凝土构件。

简称预制构件。

1.2装配整体式混凝土结构由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。

简称装配式整体式结构。

1.3装配整体式混凝土剪力墙结构全部或部分剪力墙采用预制墙板构建成的装配整体式混凝土结构。

简称装配整体式剪力墙结构。

1.4混凝土叠合受弯构件预制混凝土粱、板顶部在现场后浇混凝土而形成的整体受弯构件。

简称叠合板、叠合梁。

1.5预制混凝土夹心保温外墙板中间夹有保温层的预制混凝土外墙板。

简称夹心外墙板。

1.6钢筋套筒灌浆连接在预制混凝土构件内预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式。

1.7混凝土抗剪粗糙面采用特殊的工具或工艺形成混凝土凹凸不平或骨料显露的表面，实现预制构件与现浇混凝土的接合，简称粗糙面。

2、深化设计图纸识图2.1目录编写2.2构件设计说明编写2.3节点大样图解析2.4拆分图解析2.4.1墙板拆分图解析2.4.2叠合板拆分图解析2.4.3楼梯拆分图解析2.5构件图解析2.5.1墙板模板及配筋图解析2.5.2PB板及PCF板配筋图解析2.5.3叠合板及空调板模板及配筋图解析2.5.4叠合梁配筋图解析2.5.5楼梯模板图及配筋图解析3深化设计图纸绘制3.1墙板平面拆分图绘制一熟读图纸画图前根据设计院下发图纸，熟悉建筑、结构图纸，明确画图所需各种已知条件，包括：1、层高2、各层墙体纵筋、水平筋直径及间距3、门窗洞口位置及尺寸4、暗柱箍筋及纵筋直径及间距5、砼等级6、抗震等级7、建筑与结构的高差8、楼板厚度及板底筋直径及间距9、楼板洞口加强筋、无粱隔墙加强筋布置形式10、连梁、框架梁筋布置形式11、柱配筋形式等等二图纸绘制1、将结构图中柱、粱图；建筑图重叠2、确定墙板后浇节点位置、尺寸及类型-----边缘构件是保证剪力墙抗震性能的重要构件后浇带大部分分布在暗柱中，少部分分布在剪力墙中后浇带作用：保证墙体水平之间有效连接后浇带分类：“一”、“L”、“T”、“十”型(注意：后浇带的宽度、长度、连接形式都可根据具体的拆分情况进行调整)3、拆分特点：（1）连接筋作用和分类：连接筋与墙体的关系包括平行和垂直两种关系，他们共同作用起到连接相邻墙体的作用。
