八年级物理_电流和电路习题精选(含答案)

电流和电路易错、易混知识点：三种状态、短路与局部短路“通路”就是在一个完整的电路中（必须包括电源、用电器、开关及导线组成），有电流通过。

“断路”（也叫开路）就是电路中没有电流通过，造成断路的原因，可能是开关没有闭合、接线处松动、导线断了，也可能是用电器损坏。

“短路”就是电源的正负两极间没有用电器，而用导线直接相连。

短路时电流会很大，电源和导线会因发热过多而烧坏，甚至会引起火灾，烧毁电器设备，这是绝对避免的。

但是，部分电路的短路则可以用来控制某一段电路中电流的有无。

例题1：如图所示，开关s闭合时，电路可能发生的情况是（）A．灯L1发光灯L2不发光B．电池被烧坏C. L1灯丝被烧坏D．L2灯丝被烧坏解析：两灯是并联的，S闭合后L2被局部短路的同时，灯L1和电源也被短路，所以，整个电路会短路，电流会直接从电源的正极流向负极，中间没有经过用电器，电源和导线会因发热过多而烧坏。

而两灯没有电流通过，不会发光也不会被烧坏。

答案：B点评：电路的故障一般包括短路与局部短路，我们在分析电路时，一定要要注意在局部短路的时候是否会造成整个电路短路（电流不经过用电器直接电源的正极流向负极）。

如果两用电器并联更应该注意。

2、怎样识别串、并联电路和电路连接常用的方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。

电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

开关作用控制整个电路干路中的开关控制整个电路。

支路中的开关控制该支路。

电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯例题2：如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

解析：当S1、S2断开时，电流从正极流出经过L1再经过L3流回负极，因此L1、L3亮，是串联的；当S1、S2闭合时，L1被短路，电流从正极流出经过S1后分为两路，分别经过L2和L3，再合为一路流回负极，因此L2、L3亮，是并联的；当S1闭合、S2断开时，L1被短路，L2是开路，因此只有L3亮。

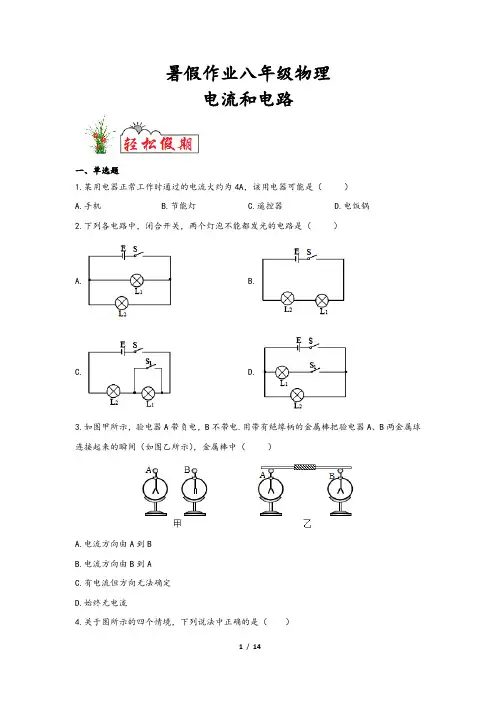

暑假作业八年级物理电流和电路一、单选题1.某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A.手机B.节能灯C.遥控器D.电饭锅2.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.3.如图甲所示，验电器A带负电，B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A.电流方向由A到BB.电流方向由B到AC.有电流但方向无法确定D.始终无电流4.关于图所示的四个情境，下列说法中正确的是（）A.用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引B.图中自由电子的定向移动方向为电流方向C.开关闭合后，用导线触接L2两端时，L1发光，L2不发光D.用橡胶棒把验电器A和B连接起来，B的金属箔会张开5.水轮机中的“水流”相当于电路中的（）A.电源B.电压C.电流D.导线6.汽车行驶时驾驶员必须系好安全带.当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光.图中符合上述要求的电路图是（）A. B. C. D.7.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A.总开关B.电源C.用电器D.电能表8.下列说法正确的是（）A.电荷定向移动方向为电流方向B.验电器的工作原理是异种电荷相互排斥C.金属导体中，电流是由于大量负电荷的定向移动形成的D.绝缘体不容易导电的原因是因为绝缘体内缺少电子9.电路中有持续电流的条件是（）A.电路中必须有电源B.电路中有电源，且有用电器C.电路是闭合的D.电路中有电源，且电路闭合10.（多选）冬天小明和爸爸散步时，当小明接触他爸爸的时候，突然有被“电”的感觉，关于这一现象下列解释正确的是（）A.这一情景是由于爸爸的衣服产生了电荷B.小明被“电”说明小明与爸爸间有电荷移动C.小明被“电”时小明消耗了电能D.小明被“电”与雷击的原理相同二、填空题11.如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带电.12.验电器是根据______的原理制成的。

电流和电路一、填空题1．大量实验表明，物体相互摩擦所带的电荷只有__两__种，同种电荷相互__排斥__，异种电荷相互__吸引__。

2．毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__。

3．如图所示是某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__负__电。

[解析]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。

4．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__0.3__A.[解析]根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路电流处处相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。

二、选择题5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中( D )A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥6．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( B )7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球( A )A ．不带电B ．带正电C ．带负电D ．带电情况无法判断 8．(2016·邵阳)家用电冰箱正常工作时的电流大约是( B ) A ．1μAB ．1AC ．1×105AD ．1mA[解析] 家用冰箱的功率一般在200W 左右，因为P ＝UI ，所以I ＝P U ＝200W220V ≈0.9A ，比较接近1A ＝103mA ＝106μA 。

电流和电路习题〔含答案〕一、单项选择题〔本大题共20小题,共40.0分〕1.如下图的电路,闭合开关S,当滑动变阻器的滑片P从中点向下滑动的过程中,下列判断正确的选项是〔A.电流表A i的示数变小,小灯泡亮度变暗B.压表V的示数变大,电流表A2的示数变小〔fe流表Ai的示数与电流表4的示数的差值不变晅压表V的示数与电流表A2的示数的比值不变2.如下图的电路,当开关S闭合后,两个电表均有示数,两盏灯都发光.过一会儿,电流表示数忽然变大,电压表的示数几乎变为0.可能的故障是〔A.灯L i短接B灯L2短接 C.1L灯丝断了D.L丁丝断了3.以下四个电路图中与实物电路图对应的是〔〕4.在图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作.一段时间后,发现电表的示数发生了变化.电路中只有一处故障,且只发生在R和R2上,那么以下判断中正确的选项是〔〕A.假设电压表示数变小,一定是电阻R短路假设电流表示数变小,一定是电阻R2断路C电压表与电流表的比值不变,一定是电阻R短路茜电压表与电流表的比值不变,一定是电阻R1短路5.如下图的电路中,电源电压保持不变.闭合开关后S后,当滑动变阻器的滑片P向左移动时.以下判断正确的选项是〔〕A.电流表示数变大,电压表示数变小曲流表示数变大,电压表示数变大〔fe流表示数变小,电压表示数变大D.流表示数变小,电压表示数变小6.在?电工手册?中,列出了白炽灯的常见故障与检修方法：〔1〕灯泡的灯丝断了,换新的灯泡；〔2〕灯头内的电线断了,换新线并接好灯泡；〔3〕开关等处的接线松动,检查加固； 〔4〕熔丝断了,更换熔丝.上述故障现象的可能原因可以概括为〔〕A.电路中出现了短路B 电路中出现了断路联映电电压偏低7 .关于电流和电压,以下说法正确的选项是〔〕A.负电荷的定向移动能够形成电流衽金属导体中电流的方向是自由电子定向移动的方向Ct 路中有电压就一定有电流D.流的方向一定是从电源的正极流向电源的负极C 并联变成了串A.L 被短路断路B.RD.断路R 2 是 A. 变C 电流表A 示数变小 示数不变A.电流表读数变大, 电压表读数变小 电压表读数变8.如下图,开关S 闭合后,电压表指针几乎不动,可能电流表指针有明显偏转,出现的故障是〔〕 被短路C.9 .如下图电路中,电源电压保持不变.当滑动变阻器的滑片P 向左移动时,电压表与电流表的示数变化情况:〕电流表A示数变大,电压表V 示数不曲流表A 示数不变,电压表V 示D.流表A 示数不变,电压表V10 .在课外科技实践活动中,某物理兴趣小组看到市场上使用的电子秤后,设计了一种电子秤.原理如下图,R 0为定值电阻,R 为滑动变阻器,闭合开关S,当物体放在秤盘上时,滑片下移.现将秤盘上增加重物后,下 列说法正确的选项是〔〕B.流表读数变小,电压表读C.电流表读数不变,大D.流表读数变小,电压表读数变大11.如下图,有一个小电动机模型和一盏电灯,当开关S闭合后,那么〔〕A.电动机转动,灯不亮B电动机转动,灯也亮Ct动机不转动,灯亮D电动机不转,灯也不亮12.某同学根据如下图的电路测定小灯泡的电功率,闭合开关S后,他观察到小灯泡不发光,但电流表、电压表指针都有偏转.以下判断正确的选项是〔〕A.灯泡短路B.灯泡的灯丝断了C灯泡与灯座接触不良D灯泡的实际功率比额定功率小得多13.蓄电池正负极标志模糊不清,以下四组器材中,无法判断蓄电池正负极的是〔〕A.开关、电阻、电流表、假设干导线班关、小灯泡、电流表、假设干导线蜕关、小灯泡、电阻、假设干导线讲关、电压表、假设干导线14.如下图电路中,电源电压保持不变,闭合开关S,电路r1~~③一正常工作.过了一会儿,灯L熄灭,有一个电表示数变小,另3A工I一个电表示数变大.那么以下判断正确的选项是〔〕中U"A1不动20.在如下图的电路中,闭合开关S 后,灯泡L 2不发光的图是〔〕A.电阻R 断路短路15 .如图电路中能测出电灯B 电阻R 短路C 灯L 断路 C.滑片P 向下移 D.16 .如下图电路,开关S 闭合后,假设L i 的灯丝忽然烧断,会发生的现象是〔〕A. L i 、L 2、%均熄灭,电压表、电流表示数均为零B. L i 、L 2均熄灭,G 仍发光,电压表、电流表示数均变大C.除L i 灯不亮外,其余一切照旧,无任何其它变化D.L i 、L 2、L 3均熄灭,电压表示数变大,电流表示数几乎为零 17 .在如下图的电路中,电源电压保持不变,不考虑小灯泡 L 的灯丝电阻的变化.闭合开关S,滑动变阻器的滑片P 向右移动时,以下判断正确的选项是〔〕A.小灯泡变暗,电压表示数变小Bl 、灯泡变亮,电流表示数变大Gfe 流表示数 变大,电压表示数不变D.流表示数变小,电压表示数变大18 .如下图的电路中,闭合开关S 、⑤〔灯L i 、L 2两端电压均未超过其额定电压〕,以下说法中正确的选项是〔〕A.闭合开关S i 、灯L i 亮、L 2不亮阈合开 关§、⑤,灯L i 、L 2都亮很闭合开关S i,灯 L i 凫、L 2不凫D.闭合开关S2,灯L i 、L 2都凫 19 .如下图电路,电源两端的电压一定,开关Si 闭合,如果使电压表示数减小,电流表的示数增大,那么 以下操作一定可行的是〔〕A.滑动变阻器的滑片P 向下移砥动变阻器的滑片P 向上 移阴关⑤闭合,滑动变阻器的 田关3闭合,断开开关S i,滑动变阻器的滑片PL ：电流和电路习题〔含答案〕2. A3. C4. C1. C5. B6. B7. A8. B9. D10. C11. C 12. D 13.C 14. A15. B16. D 17. A 18.A 19. B20. B【解析】1.解：由图示电路图可知,滑动变阻器与灯泡并联,电压表与电源并联,测电源电压,A测干路电流,A2测流过滑动变阻器的电流；A、滑片移动时,灯泡两端电压不变,通过灯泡的电流不变,灯泡实际功率不变,灯泡两端不变,由A可知,通过滑动变阻器的电流变小,干路电流变小,电流表A i示数变小,故A错误；B、滑片P向下滑动时,电源电压不变,电压表示数不变,滑动变阻器接入电路的阻值变大,通过滑动变阻器的电流变小,电流表A2示数变小,故B错误；C、滑片移动时,通过灯泡白^电流不变,电流表A i示数与电流表A2示数的差值等于通过灯泡的电流,因此电流表A i示数与电流表A2示数的差值不变,故C正确；D、滑片向下移动,滑动变阻器接入电路的阻值变大,电压表示数与电流表Aa示数比值等于滑动变阻器阻值,由于滑动变阻器阻值变大,因此电压表与电流表Aa示数比值变大,故D错误.应选C.分析清楚电路结构,根据滑片移动方向判断滑动变阻器接入电路的阻值如何变化,然后应用并联电路特点与欧姆定律分析做题.此题考查了判断电表示数变化情况,分析清楚电路结构、由于并联电路特点、欧姆定律即可正确解题.2.解：当开关S闭合后,两表均有示数,过一会儿电流表示数忽然变大,说明电路中电流变大,因此电路发生短路现象；又由于电压表示数为0,所以L i灯短路.应选A.电路故障分为短路和断路：短路时,电路中有电流,并且电流较大；断路时,电路中无电流；先根据电流表示数的变化确定电路的故障,然后再根据电压表示数的变化确定故障的具体位置.此题考查了学生利用电流表、电压表判断电路故障的分析水平,电路故障分短路和开路两种情况,平时做实验时试一试,多总结、提升分析水平.3.解：电流从电源正极出发后,首先要分叉,一条流入上面灯泡；另一条流入下面灯泡,再流入开关,然后两条路径集合在一起,流入电源负极.故画电路图应与C图一致.应选C.根据电流流向法先判断出两个灯泡的连接方式,再看开关的位置后,即可得出哪个图是正确的.此题考查根据实物图画电路图,关键是明白电路中各个用电器的连接情况,根据实物图画电路图是整个初中物理的难点,也是中考的必考内容.4.解：A、如果电阻R短路,电压表示数减小为零；电路总电阻减小,电流表示数增大.但R2断路时,整个电路断路,电流表、电压表示数都会减小.此选项不符合题意；B、如果R2断路时,整个电路断路,电流表、电压表示数都会减小；但电阻R断路,整个电路断路,电流表示数减小为零.此选项不符合题意；C、如果电阻R短路,故障出现前后,电压表、电流表示数之比都为电阻R的阻值,而定值电阻阻值不变.此选项符合题意；D、如果电阻R1断路,故障出现前,电压表、电流表示数比值为R阻值；出现故障后,电压表、电流表示数比值为R阻值.此选项不符合题意；应选C.(1)电流表示数变大,原因是串联电阻减小；电流表示数变小,原因是串联电阻增大.(2)电压表示数增大,原因是串联电阻减小、并联电阻增大或测量电源电压；电压表示数减小,原因是串联电阻增大、并联电阻减小或发生短路.(1)用电压表判断电路故障时,如果有示数,说明与电压表串联的元件是完好的；如果无示数,说明与电压表串联的元件有断路,或与电压表并联的元件短路.(2)用电流表判断电路故障时,如果有示数,说明与电流表串联的元件是完好的；如果无示数,说明与电流表串联的元件有断路.5.解：由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻器两端的电压,电流表测电路中的电流；当滑动变阻器的滑片P向左移动时,接入电路的电阻变小,电路的总电阻变小；U根据1=不可知,电路中的电流变大,即电流表的示数变大；根据U=IR可知,定值电阻两端的电压变大.应选B.由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻器两端的电压,电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化,根据欧姆定律可知电路电流的变化和定值电阻两端的电压变化.此题考查了串联电路的特点和欧姆定律,关键是会分析滑片移动时滑动变阻器接入电路中电阻的变化.6.解：灯泡不亮,可能有两种原因；一是电路中出现了短路；二是出现了开路,根据表中列举的4种可能原因分析,可得电路中都是出现开路现象,检修方法都是把电路连接好,变为通路.应选B.根据电路的三种状态：通路,开路〔断路〕,短路分析．此题考查了电路的三种状态：处处连通的电路叫做通路,某处断开的电路叫做开路,也叫断路,电源短路是指电源两极不经过用电器直接连通的电路7.解：A、电荷的定向移动形成电流；可以是正电荷定向移动,也可以是负电荷定向移动,还可以是正负电荷向相反的方向定向移动,故A正确；B、物理学规定正电荷定向移动的方向为电流的方向,而自由电子带负电,所以金属导体中电流的方向与自由电子定向移动的方向相反,故B错误；C、形成持续电流的条件是电路中有电压、电路是通路,因此,电路中有电压,不一定就有电流,故C错误；D、在电源外部电路中,电流的方向是从电源的正极流向电源的负极；而电源的内部,电流的方向相反,故D错误．应选A．电荷的定向移动形成电流；规定正电荷定向移动的方向为电流的方向；形成持续电流的条件是电路中有电压、电路是通路；在金属导体中是自由电子在定向移动．此题考查了对电流、电压等根本概念的理解,应充分理解电流的形成、方向、形成持续电流的条件等,有一定综合性．8.解：由电路图可知,灯泡L与电阻R串联,电压表测R两端的电压,电流表测电路中的电流,电流表指针有明显偏转说明电路为通路,电压表无示数说明电压表被短路．A.假设L被短路,电压表测电源的电压,电压表有示数,故A不符合题意；B.假设R被短路,电路通路,电流表有示数,电压表被短路无示数,故B符合题意；C.假设L断路,电路断路,电流表无示数,电压表无示数,故C不符合题意；D.假设R断路,电路断路,电流表无示数,电压表串联在电路中,电压表测电源电压有示数,故D不符合题意．应选B．由电路图可知,灯泡L与电阻R串联,电压表测R两端的电压,电流表测电路中的电流,电流表指针有明显偏转说明电路为通路,电压表无示数说明电压表被短路,据此进行解答．此题考查了学生利用电压表、电流表判断电路故障的分析水平,电路故障分短路和开路两种情况,平时要多总结、提升分析水平．9.解：〔1〕由电路图可知,电压表测电源电压,电源电压不变,那么电压表的示数不变；〔2〕两电阻并联,电压表测电源电压,电流表A测R支路电流；滑动变阻器滑片移动时,R支两端的电压不变,电阻不变,故电流表示数不变,故答案D正确.应选：D．由电路图可知,两电阻并联,电压表测电源电压,电流表A测R支路电流；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化,根据电路结构、并联电路特点分析做题．此题考查了判断电表示数如何变化,是一道电路动态分析题,分析清楚电路结构、应用并联电路特点与欧姆定律即可正确解题．10.解：滑动变阻器R和定值电阻舟串联在电路中,并且R相当于一个定值电阻接入电路中,电压表测R上半局部电压,电流表测电路中电流,闭合开关S,将秤盘上增加重物后,滑片下移,电路中总电阻不变,根据I=〃电路中电流不变,即电流表示数不变；由U=IR,电压表所测局部电阻增大,所以电压表示数变大.所以ABD错误,C正确.应选C.分析电路的连接方式,判断电流表和电压表测哪个电路元件的电流和电压,进一步根据欧姆定律判断电流和电压的变化.此题考查的是对串联电路电流和电压规律的掌握并能运用欧姆定律做出正确判断.关键知道滑片移动时R连入电路的电阻是不变的.11.解：如下图：灯泡和电动机串联连接,开关断开,都能工作；闭合开关S后,电动机被短路,所以电动机不工作,此时电路为灯泡的根本电路,因此只有灯能发光.应选C.根据开关的连接位置和连接方式判断闭合开关S将会发生的现象.解决此类问题要结合电路的三种状态进行分析判断,即通路、短路和断路.12.解：A、灯泡被短路后,电压表也被短路,故电压表无示数不偏转,电路中有电流,电流表指针偏转,故A不符合题意；BC灯泡的灯丝断了或灯泡与灯座接触不良时,电路为断路,电流表指针不偏转,电压表的正负接线柱与电源两极相连,因此电压表指针偏转,故BC不符合题意；D、当灯泡的实际功率比额定功率小得多时,灯泡不发光,此时电路中有电流,但比拟小,即电流表、电压表指针都有偏转,故D符合题意.应选D.根据电流表和电压表的示数情况判断串联电路的故障,电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.此题考查了根据电流表和电压表的示数情况判断串联电路的故障,电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.13.解：A、使用电流表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、电阻、电流表和假设干导线可以判断出直流电源的正负极,故A错误；B、使用电流表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、小灯泡、电流表和假设干导线可以判断出直流电源的正负极,故B错误；C、小灯泡发光时,无法说明电流的方向,电阻只是对电路起到调节和保护作用,故利用开关、小灯泡、电阻、假设干导线不能判断出直流电源正负极,故C正确；D、使用电压表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、电压表和假设干导线可以判断出直流电源的正负极,故D错误；应选C.电池有两极：正极和负极,电路中的电流方向是从正极出发经过用电器回到负极.要判断电池的正、负极,我们可以利用与电流方向有关的,在使用过程中要考虑电流方向的器材来进行区分.此题考查了利用电流方向解决实际问题的水平,在这道题中综合表达了与电流方向有关的一些器材,是一道好题.14.解：两表一个示数变大,另一示数变小有两种可能：①电流表的示数变大,电压表的示数变小,那么应该是电路中电阻R局部短路,导致总电阻变小,电压表的示数为零,而灯泡中电流增大,即灯泡变亮,而灯泡熄灭,所以此可能不存在；②电压表的示数变大,电流表的示数变小,那么应该是电路中电阻R断路,电流表的示数为零,电压表的示数为电源电压值,此时电路中电流为零,灯泡熄灭.应选A.由图可知R与灯泡L串联,电压表测量R两端的电压；由电路中两表示数的变化可知故障的可能性,那么由讨论可得结果.此题考查学生对于电路故障分析的水平,要求学生能正确分析电路,并且全面考虑题目中出现的可能性.15.解：A、电流表接在干路中,测的是总电流,故A错误；B、电流表与L2串联在支路中,测的是电灯L2的电流,故B正确；C、电流表并联到了电路中,会造成电源短路,故C错误；D、电流表的正负接线柱接反了,故D错误.应选：B.电流表应串联接入电路中,电流电灯L2的电流,那么电流表应与电灯L2串联；电流应从电流表的正接线柱流入,负接线柱流出.掌握好电流的正确接法和连接的方式是解答此题的关键.16.解：由于三个电灯是串联,电压表测L1L2两端的总电压,当L i灯丝忽然烧断时,串联电路中的各个用电器是相互影响的,故三个电灯就都不亮了,电路中也就没有电流,即电流表示数几乎为零,而电压表能通过L3与电源相通,故它的示数增大.应选D.三个电灯是串联,当一个出现断路时,三个灯将都不亮,但电压表能与电源相通,故有示数,而电流表无示数.此题考查了串联电路的特点和推测电灯的亮灭及电表示数的变化.当电压表与电源能相通时,会有示数,不能相通时,就不会有示数.17.解：由图知,L与R串联,电压表测灯泡两端的电压,电流表测电路中的电流,当滑动变阻器的滑片P向右移动时,接入电路的电阻变大,电路的总电阻变大；U根据1="可知,电路中的电流变小,即电流表的示数变小；根据U=IR可知,灯泡两端的电压变小,电压表示数变小；根据公式P=UI可知,灯泡的实际功率变小,所以灯泡亮度变暗.应选A.由电路图可知,灯泡与滑动变阻器串联,电压表测灯泡两端的电压,电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化,根据欧姆定律可知电路电流的变化和灯泡两端的电压变化,根据串联电路的电压特点可知滑动变阻器两端的电压变化,根据公式P=UI可知灯泡亮度的变化.此题考查了串联电路的特点和欧姆定律的应用,关键是会分析滑片移动时滑动变阻器接入电路中电阻的变化.18.解：AR开关S和S2都闭合时,电路发生局部短路,即灯泡L2短路,电流不再通过灯泡L2；故灯泡L i亮,但灯泡L2不亮.故A正确、B错误；C、只闭合开关S i,两灯串联,均亮,故C错误；D、只闭合开关S2,电路断路,两灯均不亮,故D错误.应选A．电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时,用电器将发生短路现象．断路是电流不再通过该用电器,用电器不工作．此题是结合电路图考查电路中用电器的连接情况,结合开关的组合分析电路中电流的流向,从而判断电路状态．19.解：当滑动变阻器的滑片P向上移时,R2的阻值变大,那么电压表示数增大,电流表的示数减小,所以A不可行；当滑动变阻器的滑片P向下移时,R2的阻值变小,那么电压表示数减小,电流表的示数增大,符合要求；开关S2闭合后,R被短路,电压表测量电源电压,示数会增大,故C错误.开关S2闭合,断开开关S,电压表串在电路中,示数会增大,电流表的示数几乎为零,不可行．应选B．图中开关S i闭合时,R i与R2串联,电压表测R两端电压.根据串联电压分配与电阻关系特点来分析,要使电压表示数减小,只能是R的阻值减小,即滑片P向下移,且电流表的示数增大,而开关S2闭合后,R被短路,电压表测量电源电压,示数会增大,故C错误.假设开关S2闭合,断开开关S,电压表串在电路中,示数会增大,电流表的示数几乎为零,不可行．这类题有一定拔高难度,要求我们对串并联电路特点相当熟悉,并能灵活运用规律来解决．20.解：A、闭合开关S后,两灯串联在电源上,灯泡L2能发光,故A错；B、闭合开关S后,灯泡L2被短路,不能发光,故B正确；C、闭合开关S后,两灯并联在电源上,灯泡L2能发光,故C错；D、闭合开关S后,两灯并联在电源上,灯泡L2能发光,故D错.应选B．分析电路图,确定当开关闭合后的电路组成,得出灯泡L2不发光的图.此题考查了电路图的分析,能得出当开关闭合后的电路组成是关键．。

初中物理《电流和电路》测试题及答案一、填空题(每2空1分，共18分)1.电流的形成是由于_________________。

金属中的_________形成了电流，电流的方向沿着____________________________方向流淌。

2.电路是由______、_______、_________、_________组成的。

电池、发电机是__________，灯泡、电铃等是_________。

3.如图1所示，碳棒A、B立于硫酸铜溶液里，通电后，碳棒A上析出红色的铜。

据此可以判定：电源的C端是______极。

在导线BD中定向移动的电荷是_______，电流方向是_________。

在溶液里定向移动的电荷是_________，电流方向是___________。

4.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____种。

把两个灯泡______连接起来的电路，叫做________电路;把两个灯泡______连接起来的电路，叫做_________电路。

5.电流是表示_____________的物理量，用符号_____表示，国际单位是______，用符号_____表示;测量电流强弱的仪表叫______，用符号_____表示，试验室的电流表一般有____个量程。

6.节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A。

7.如图2所示，假如要使灯L1、L2串联，则应闭合开关__________，断开开关________，假如电流表的示数为0.25A，则通过L1的电流为____A，通过L2的电流为_____A;假如要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，假如电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为____A。

图28.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1A、300mA和250mA。

物理电流和电路题20套(带答案)一、电流和电路选择题1．下列估测符合实际的是（）A. 物理课本的长度大约在40 cm～45 cm之间B. 人感觉最舒适的温度大约在30℃～33℃之间C. 成年人正常步行的速度大约在1 m/s～1.3 m/s之间D. 教室里一盏日光灯正常发光时的电流大约在5 A～6 A之间【答案】 C【解析】【解答】A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，物理课本的长度略大于18cm，在26cm左右．故A不符合题意；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合题意；C、成年人步行的速度在4.5km/h=4.5× m/s=1.25m/s左右．故C符合题意；D、教室中日光灯的额定功率在40W左右，正常发光的电流在I= ≈0.2A左右．故D不符合题意．故答案为：C．【分析】根据日常生活中物体的长度、温度、速度和电流大小进行估测，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

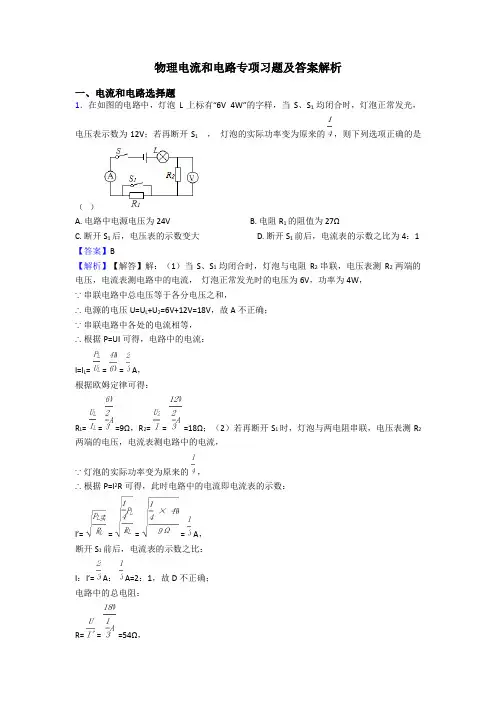

物理电流和电路专项习题及答案解析一、电流和电路选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。

初中物理《电流与电路》练习题（附答案）1、两种带电形式【知识积累】（1）被摩擦过的物体具有了吸引轻小物体的性质，我们就说物体带了“电”或者说带了电荷。

这种用摩擦的方法使物体带电的形式，叫做摩擦起电。

（2）与带电的物体接触后，原来不带电的物体也带上了“电”，这种使物体带电的方式叫做接触带电。

【典型习题】【练习1】电脑使用一段时间后，散热扇的扇叶上会落有许多灰尘，这是因为扇叶在转动时与空气__________后可以吸引轻小物体。

【练习2】在空中飞行的飞机，因与空气发生了_____ 而带上了电荷，如果在着陆过程中没有将电荷中和，当地勤人员接近时，可能危及生命，所以飞机的轮胎常用______（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。

【练习3】电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上有________，而具有______________的性质。

2、两种电荷【知识积累】（1）正电荷：人们把用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。

（2）负电荷：人们把用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

拓展：①如果一个带电体排斥一个轻小物体，我们能判断它们都带电，而且都带同种电荷，才会相互排斥。

②如果一个带电体吸引一个轻小物体,我们不能判断这个轻小物体是否带电。

因为它们带上异种电荷能相互吸引。

如果它们中一个带电，一个不带电也能相互吸引。

【典型习题】【练习1】小球在带正电的物体附近被排斥，则小球（）A.一定带正电B.一定带负电C.可能带负电D.一定不带电【练习2】对静电现象的认识，下列说法中正确的是（）A.自然界只存在两种电荷B.同种电荷互相吸引，异种电荷互相排斥C.摩擦起电创造了电荷D.在各种带电微粒中，电子所带电荷量的大小是最大的【练习3】有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（）A.乙带正电，丙带正电B.乙带负电，丙带负电C.乙带负电，丙带正电D.乙带正电，丙带负电3、摩擦起电的实质【知识积累】（1）原子结构：原子是由原子核和核外电子组成的，原子核带正电，电子带负电；原子核又是由质子和中子组成的，质子带正电，而中子不带电，正常情况下，电子所带的负电荷数与原子核所带的正电荷数相等，所以原子对外不显电性。

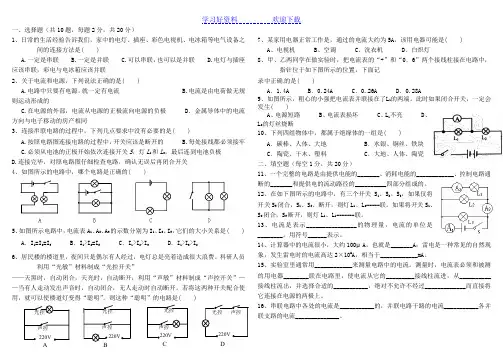

一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。

（物理）物理电流和电路练习题含答案及解析一、电流和电路选择题1．小宇有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成。

电动机M1控制车辆行驶，电动机M2控制警长转动。

使用时，①当只闭合开关S1时，车能行驶，警长不转动；②当只闭合开关S2时，车和警长都不动；③同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中符合上述设计要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、由电路图可知，当只闭合开关S 2时，电动机M 2工作，即警长转动，与题意不符合；B、由电路图可知，当只闭合开关S1时，电动机M2工作，即警长转动，与题意不符合；C、M2直接连在电源的正负极间，没有开关可以控制它，与题意不符合；D、闭合开关S1，电动机M1工作，即车能行驶，再闭合S2时，电动机M2工作，即警长能转动，符合题意。

故答案为：D【分析】当只闭合开关S1时，车能行驶，警长不转动，说明两个电机可以独立工作，即为并联；只闭合开关S2时，车和警长都到能动，说明开关S2在支路中，同时闭合开关S1和S2，车能行驶，警长能动，说明S1在干路中，控制整个电路。

2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

初二物理电流和电路试题答案及解析1.如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（）A．电流不可能从C点流出，只能从B点流出．B．流过电流表A的电流为零．C．流过R2的电流一定大于0.4A．D．R2两端的电压不一定比R3两端的电压大．【答案】 C【解析】由题意可知，电流只从A点流入此电路，这个电路是R-1和R2是并联的，然后和R2串联，流过R1的电流为0.2A，，R1＞R3通过R3的电流大于0.2A,干路电路等于各支路电流之和，通过R2和电流大于0.4A。

选项C正确。

【考点】电路2.如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。

现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电流表和两个灯泡都坏了D．从a点经电流表到开关这段电路中出现断路【答案】B【解析】如图所示电路，闭合开关，两只灯泡都不亮，说明电路某处有开路，不能是短路（因为一个灯短路另一个灯会亮）。

电流表无示数，说明电路中有开路；电压表无示数，说明从电压表两端ab到电源的正负极之间有开路，电压表不能接到电源的两极上；将两灯泡L1和L2的位置对调，再次闭合开关：电流表无示数，说明电路中有开路；电压表有示数，说明从电压表两端ab 到电源的正负极之间是通路，电压表两端ab与 L2之间有开路。

据此综合分析电路的故障可能是灯泡L2的灯丝断了。

【考点】电路故障分析3.如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。

要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（）【答案】D【解析】由题目要求可得开关S1应为总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以用开关S2控制发热电阻丝的通断，则开关S2与发热电阻丝串联。

初中物理初中物理电流和电路试题含答案一、电流和电路压轴实验培优题1．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．2．小明同学利用如下图所示的电路来探究串联电路电压规律，其中电源是由两节新的一号电池组成的电池组：（1）按图示的电路图连接电路，在接通电路前，开关必须__________。

（2）连接完电路，小明闭合开关，发现电压表V1示数为零，V、V2的示数均为3V，则电路的故障可能是__________或__________，此时V、V2所测的是__________的电压。

（3）排除故障后，小明利用不同规格的灯泡分别完成了四次实验，记录的数据如下表所示，分析实验数据可以得出的结论是：串联电路总电压__________。

实验次数1234电压表示数U1/V 1.3 1.0 1.2 1.8U2/V 1.3 1.7 1.40.8U3/V 2.6 2.7 2.6 2.6（4）仔细分析上表中的数据，小明发现各组实验数据中电路的总电压都不等于电源电压。

那么电源给电路提供的电压和电源电压之间与什么因素有关呢?于是他又设计了如图下所示电路进行了进一步的探究：①请根据电路图把电压表（黑色为接线柱）接入电路；（_____）②连接好电路，经检查无误后，断开S2，闭合S1，电压表示数为3V；③小明利用电阻箱在电路中接入不同的电阻，分别测出对应的电压和电流如下表所示。

分析上述实验数据，可以得出接入电路的__________越大，电路两端的总电压越大，电路的总功率__________。

（选填“越大”或“越小”）实验次数12345物理量R/Ω252015105I/A0.110.140.180.260.46U/V 2.75 2.71 2.65 2.55 2.253．小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

初中物理电流和电路练习题(附答案1、选择题1.C.可以串联，也可以是并联。

2.D.金属导体中的电流方向与电子移动的方向相同。

3.A.按照电路图连接电路的过程中，开关应该是断开的。

4.电路二是正确的。

5.C。

I1>I2>I3.6.光控声控。

7.D.白炽灯。

8.C.0.26A。

9.B.电流表损坏。

二、改错题一、电路中电流的方向是从正极流向负极。

在第2题中，D选项应该改为“金属导体中的电流方向与电子流动的方向相同”。

二、在连接串联电路的过程中，开关应该是断开的。

在第3题中，B选项应该改为“每处接线都必须接牢”。

三、在第9题中，粗心的XXX把电流表并联接在了L1的两端，此时如果闭合开关，一定会发生电流表损坏，而不是电源短路。

不参与控制。

现有两个电源，分别为U1=220V和U2=110V，L1的额定电流为2A，L2的额定电流为1A。

请回答以下问题：1）如何连接电路才能保证L1和L2的额定电流不超过？2）当S1和S2同时闭合时，L1和L2的电流分别为多少？3）当S1闭合，S2断开时，L1的电流为多少？4）当S1断开，S2闭合时，L2的电流为多少？5）当S1、S2都断开，S3闭合时，电路中的电流为多少？答案：1) 将L1和L2并联，接在U1和U2的交流电路中，L1和L2的额定电流不超过2A+1A=3A，因此电路中应该加上一个3A的保险丝来保护电路。

2) 当S1和S2同时闭合时，L1和L2并联，电路中的总电流为U1/U2=220V/110V=2，L1和L2的电流分别为2A和1A。

3) 当S1闭合，S2断开时，L1并联在U1上，电路中的电流为U1/L1=220V/2A=110A。

4) 当S1断开，S2闭合时，L2并联在U2上，电路中的电流为U2/L2=110V/1A=110A。

5) 当S1、S2都断开，S3闭合时，电路中的电流为0A，因为没有负载。

初中物理电流和电路练习题及分析一、电流和电路选择题1．如下图，两个同样的验电器 a 和 b ， a 带正电， b 不带电，用根带绝缘柄的铜棒把两个验电器的金属球连结起来的瞬时（）A. 有质子从 a 向 b 挪动B. a 中的自由电子经过金属棒流向b， b 金属箔的张角张大C. b 中正电荷经过金属棒流向a， a 金属箔张角减小D. b 中的自由电子经过金属棒流向a， b 金属箔张角增大【答案】 D【分析】【解答】解：由题知，验电器 a 带正电， b 不带电；用带有绝缘柄的铜棒把 a 和 b 连结起来，质子和正电荷的质量比较大而不会定向挪动，因为验电器 a 带正电，依据异种电荷互相吸引可知， b 中的自由电子会经过金属棒流向a，而 b 因为失掉电子也带上了正电荷， b 的两金属箔带上同种电荷使 b 金属箔张角变大，ABC不切合题意， D 切合题意。

故答案为： D。

【剖析】电流的方向，规定正电荷定向挪动的方向为电流的方向.验电器的原理：同种电荷互相排挤.2．如下图的电路中，闭合开关S 后，以下说法中正确的选项是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串连，电压表测的是L1两头的电压D.灯L1和L2串连，电压表测的是L2两端的电压【答案】C【分析】【解答】解：AB、可知，闭合开关S 后，电流只有一条路径，所以，电路整体为串连，故AB 错误；CD、灯L1和L2串连，电流表测串连电路的电流，电压表并联在灯L1两头，所以测的是L1两头的电压，故 C 正确、 D 错误．应选 C．【剖析】电路元件的连结有串连和并联两种方式，串连电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，而后再依据电流表与用电器串连，电压表与被测用电器并联来进一步判断其丈量对象．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺研究：⑴物质导电性；⑵电动机转向；⑶ 电磁感觉；⑷ 电阻与长度的关系．能够达成的实验个数有（）A.1个B. 个2C. 个3D. 个4【答案】 D【分析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可达成实验（1）；由干电池、导线和电动机可达成实验（2）；由导线、小灯泡和电动机可达成实验（3）；由干电池、导线、小灯泡和铅笔芯可达成实验（4）； D 切合题意 .故答案为： D.【剖析】选择不一样的资料能够进行相应的实验，能够达成导体和绝缘体的差别，电阻影响要素的实验，能够研究电动机的转向和电磁感觉的特色.4．在如下图的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】A【分析】【解答】A、这是奥斯特实验装置，说明电流四周存在磁场即，电能生磁， A 切合题意；B、这是电磁感觉现象实验装置，说明磁能生电， B 不切合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不可以说明电能产生磁，C 不切合题意；D、该实验说明塑料不是导体，不可以说明电能产生磁， D 不切合题意．故答案为： A．【剖析】电能生磁指的是电流四周有磁场，这就是电流的磁效应.5．在如下图的电路中，电源电压保持不变，当开关S 由断开到闭合，电流表两次示数之比是 1∶ 5。

电流和电路练习题(含答案)（word）一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．5．如图所示的电路，要使两个小灯泡L1， L2串联，应（）A. 断开开关S1， S2，闭合开关S3B. 断开开关S1， S3，闭合开关S2C. 断开开关S1，闭合开关S2， S3D. 断开开关S2，闭合开关S1， S3【答案】 B【解析】【解答】解：电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1， S3，闭合开关S2。

初二电流电路试题及答案一、选择题1. 电流的方向规定为（）。

A. 正电荷定向移动的方向B. 负电荷定向移动的方向C. 电子定向移动的方向D. 质子定向移动的方向答案：A2. 电路中形成电流的条件是（）。

A. 有电源B. 有导体C. 有电压D. 有电源和电路是通路答案：D3. 电路中各点的电势相等，电流一定不为零，下列说法正确的是（）。

A. 电路中有电源B. 电路是开路C. 电路中有电压D. 电路是通路答案：B4. 以下哪种情况下电路中会产生持续电流（）。

A. 电路断开B. 电路闭合，有电源C. 电路闭合，无电源D. 电路断开，有电源答案：B5. 电路中获得持续电流的条件是（）。

A. 电路两端有电压B. 电路中有电源C. 电路是通路D. 电路两端有电压，电路是通路答案：D二、填空题6. 物理学中规定正电荷定向移动的方向为电流的______。

答案：方向7. 电源是提供______的装置。

答案：电压8. 电路中形成电流的条件是电路两端有______，并且电路是通路。

答案：电压9. 电路中各点电势相等，电流一定不为零，说明电路是______。

答案：开路10. 电路中获得持续电流的条件是电路两端有电压，并且电路是______。

答案：通路三、判断题11. 电路中只要有电源，就一定有电流。

（）答案：×（错误）12. 电路中只要有电压，就一定有电流。

（）答案：×（错误）13. 电路中只要有导体，就一定有电流。

（）答案：×（错误）14. 电路中只要有电流，就一定有电压。

（）答案：√（正确）15. 电路中只要有电流，电路一定是通路。

（）答案：√（正确）四、简答题16. 请简述电流的形成条件。

答案：电流的形成需要两个条件：一是电路两端有电压，二是电路是通路。

只有当电路两端有电压，并且电路是通路时，电路中才会有电流。

17. 请简述电路中获得持续电流的条件。

答案：电路中获得持续电流的条件是电路两端有电压，并且电路是通路。
