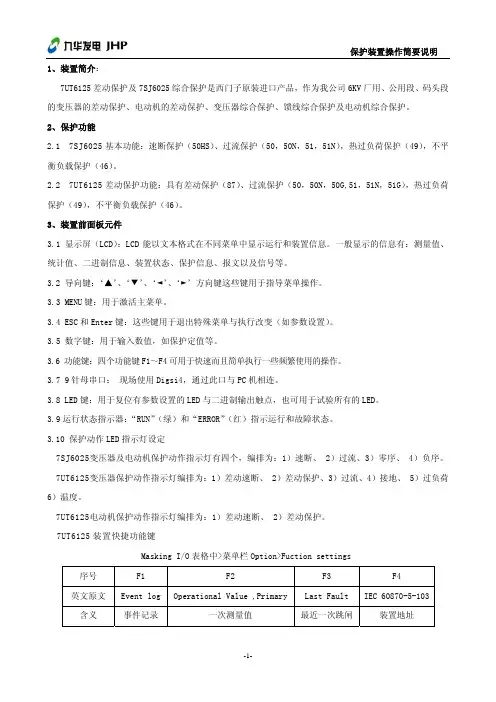

7UT612

），按 Enter 键，
定值被显示在一个虚线框中。直接用数字键修改，按 Enter 键确认。可连续修改多个项目，修改完后按 ESC
退出 Group A，退出 Group A 时 7UT61 装置提示是否需存入定值，按 Enter 键确认后定值即被修改。
7SJ602 输入密码为（
）
5、装置使用注意事项（厂家要求及建议）
Group A
→04
Group B
→05
Group C
→06
Group D
→07
Change Group →08
Osc.Fault Ree →09
Setup/Extras →10
Device
→11
二进制输入/输出编排 系统数据 1 定值组 A 定值组 B 定值组 C 定值组 D 定值组切换 故障录波 装置地址、时钟、序列号 故障显示触发条件
7UT6125变压器保护动作指示灯编排为：1）差动速断、 2）差动保护、3）过流、4）接地、 5）过负荷
6）温度。
7UT6125电动机保护动作指示灯编排为：1）差动速断、 2）差动保护。
7UT6125 装置快捷功能键
Байду номын сангаас
Masking I/O 表格中>菜单栏 Option>Fuction settings
5.1 在装置上插拔模件之前，必须首先断开电源开关，以切除直流电源，决不允许带电插拔模件，以防
元件损坏；
5.2 插拔模件必须有专门措施，防止因人身静电损坏元件；
5.3 在其它连接完成之前，必须将装置的接地螺丝牢固接在保护接地导线上；
-4-
保护装置操作简要说明 5.4 所有接于直流电源或测量量或试验量的回路和元件都有可能产生危险的高电压。即使在直流电源断 开后，也有可能在装置上产生危险的高电压（储能电容器放电）； 5.5 技术数据表给出的极限值均不可超过； 5.6 当用二次注入试验设备调试时，必须保证没有接入其它测量值，且若不进行断路器联动试验时应将 跳闸压板断开。 6 跳闸事件发生以后，维护人员处理故障的方法 6.1 首先不要按任何复位键，用笔纸记下哪些 LED 灯在亮，属于什么类型的故障，然后再记下 LCD 屏幕上 所显示的内容。 6.2 与此同时，不要对保护装置进行任何功能性试验，以免将故障记录被新的试验故障记录所覆盖掉。 6.3 然后按“MENU”键，通过f 和 g键进入“Annunciation”中的相应的子菜单中 event Log(运行信息)， Trip Log(跳闸记录)。 6.4 以“Trip Log”跳闸记录为例。

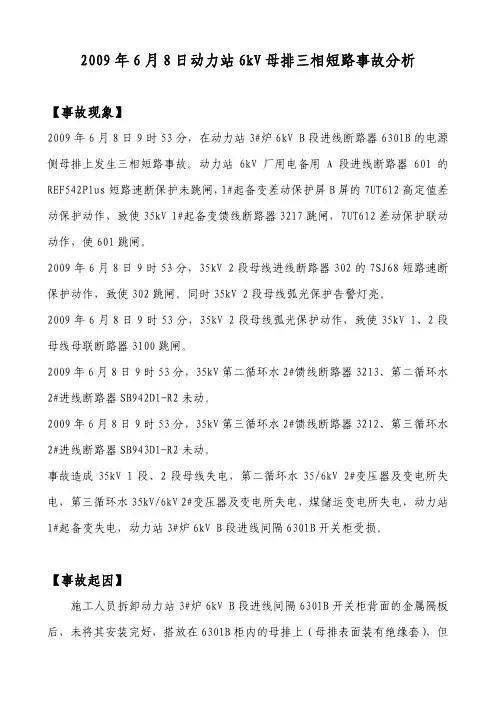

2009年6月8日动力站6kV母排三相短路事故分析【事故现象】2009年6月8日9时53分，在动力站3#炉6kV B段进线断路器6301B的电源侧母排上发生三相短路事故。

动力站6kV厂用电备用A段进线断路器601的 REF542Plus短路速断保护未跳闸，1#起备变差动保护屏B屏的7UT612高定值差动保护动作，致使35kV 1#起备变馈线断路器3217跳闸，7UT612差动保护联动动作，使601跳闸。

2009年6月8日9时53分，35kV 2段母线进线断路器302的7SJ68短路速断保护动作，致使302跳闸。

同时35kV 2段母线弧光保护告警灯亮。

2009年6月8日9时53分，35kV 2段母线弧光保护动作，致使35kV 1、2段母线母联断路器3100跳闸。

2009年6月8日9时53分，35kV第二循环水2#馈线断路器3213、第二循环水2#进线断路器SB942D1-R2未动。

2009年6月8日9时53分，35kV第三循环水2#馈线断路器3212、第三循环水2#进线断路器SB943D1-R2未动。

事故造成35kV 1段、2段母线失电，第二循环水35/6kV 2#变压器及变电所失电，第三循环水35kV/6kV 2#变压器及变电所失电，煤储运变电所失电，动力站1#起备变失电，动力站3#炉6kV B段进线间隔6301B开关柜受损。

【事故起因】施工人员拆卸动力站3#炉6kV B段进线间隔6301B开关柜背面的金属隔板后，未将其安装完好，搭放在6301B柜内的母排上（母排表面装有绝缘套），但在距离金属隔板较近的母排处，每相母排上有一个用于连接母排的通孔，通孔处无绝缘防护，致使母排金属外露部位与金属隔板间距小于安全距离，送电前摇测绝缘时未发现异常。

当动力站6kV厂用电备用A段进线断路器601合闸后，在动力站3#炉6kV B 段进线断路器6301B电源侧的母排上发生三相短路事故。

【事故分析】1.施工人员打开开关柜后盖板检修后，未彻底检查柜内确无异物，就装好后盖板，致使金属隔板搭放在母排连接处，是发生事故的直接原因。
