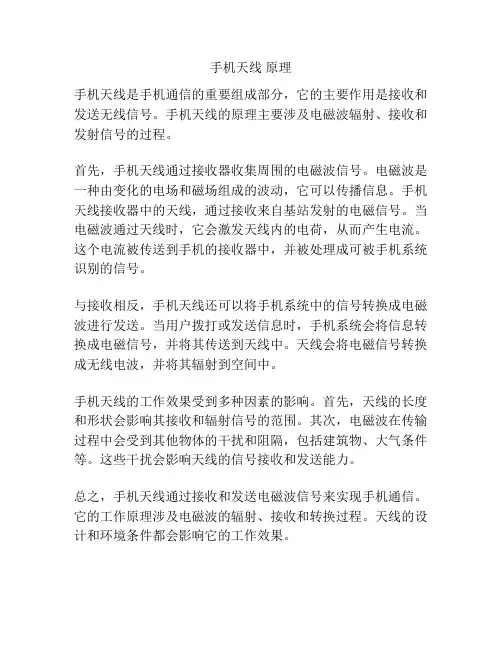

手机天线原理
手机天线是手机通信的重要组成部分，它的主要作用是接收和发送无线信号。
手机天线的原理主要涉及电磁波辐射、接收和发射信号的过程。
首先，手机天线通过接收器收集周围的电磁波信号。
电磁波是一种由变化的电场和磁场组成的波动，它可以传播信息。
手机天线接收器中的天线，通过接收来自基站发射的电磁信号。
当电磁波通过天线时，它会激发天线内的电荷，从而产生电流。
这个电流被传送到手机的接收器中，并被处理成可被手机系统识别的信号。
与接收相反，手机天线还可以将手机系统中的信号转换成电磁波进行发送。
当用户拨打或发送信息时，手机系统会将信息转换成电磁信号，并将其传送到天线中。
天线会将电磁信号转换成无线电波，并将其辐射到空间中。
手机天线的工作效果受到多种因素的影响。
首先，天线的长度和形状会影响其接收和辐射信号的范围。
其次，电磁波在传输过程中会受到其他物体的干扰和阻隔，包括建筑物、大气条件等。
这些干扰会影响天线的信号接收和发送能力。
总之，手机天线通过接收和发送电磁波信号来实现手机通信。
它的工作原理涉及电磁波的辐射、接收和转换过程。
天线的设计和环境条件都会影响它的工作效果。

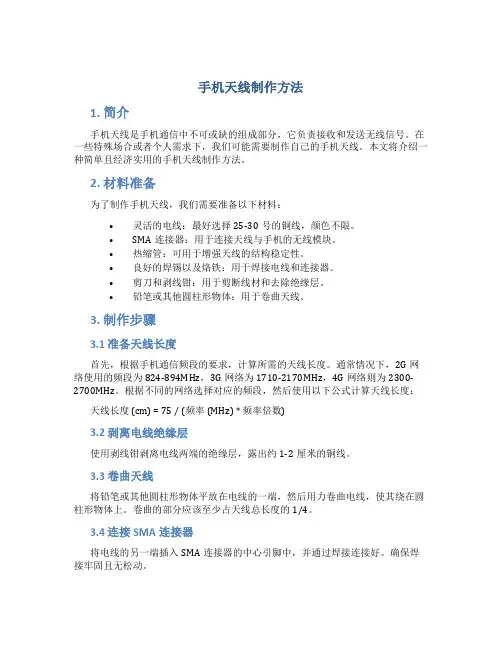

手机天线制作方法1. 简介手机天线是手机通信中不可或缺的组成部分，它负责接收和发送无线信号。
在一些特殊场合或者个人需求下，我们可能需要制作自己的手机天线。
本文将介绍一种简单且经济实用的手机天线制作方法。
2. 材料准备为了制作手机天线，我们需要准备以下材料：•灵活的电线：最好选择25-30号的铜线，颜色不限。
•SMA连接器：用于连接天线与手机的无线模块。
•热缩管：可用于增强天线的结构稳定性。
•良好的焊锡以及烙铁：用于焊接电线和连接器。
•剪刀和剥线钳：用于剪断线材和去除绝缘层。
•铅笔或其他圆柱形物体：用于卷曲天线。
3. 制作步骤3.1 准备天线长度首先，根据手机通信频段的要求，计算所需的天线长度。
通常情况下，2G网络使用的频段为824-894MHz，3G网络为1710-2170MHz，4G网络则为2300-2700MHz。
根据不同的网络选择对应的频段，然后使用以下公式计算天线长度：天线长度 (cm) = 75 / (频率 (MHz) * 频率倍数)3.2 剥离电线绝缘层使用剥线钳剥离电线两端的绝缘层，露出约1-2厘米的铜线。
3.3 卷曲天线将铅笔或其他圆柱形物体平放在电线的一端，然后用力卷曲电线，使其绕在圆柱形物体上。
卷曲的部分应该至少占天线总长度的1/4。
3.4 连接SMA连接器将电线的另一端插入SMA连接器的中心引脚中，并通过焊接连接好。
确保焊接牢固且无松动。
3.5 制作天线支架使用热缩管，将天线的卷曲部分和SMA连接器进行包裹。
然后用热风枪对热缩管进行加热，使其收缩并固定住天线。
3.6 测试天线在完成以上制作步骤后，使用测试仪器或者将天线连接到手机的无线模块进行测试。
确保天线能够正常接收和发送无线信号。
4. 注意事项1.在操作过程中，需要小心使用烙铁和热风枪，以防烫伤。
2.天线的长度和卷曲部分的设计会影响信号的接收和发送效果，因此需要根据具体的频段要求进行计算和调整。
3.天线制作过程中的焊接操作需要谨慎，确保焊接的质量和牢固性。

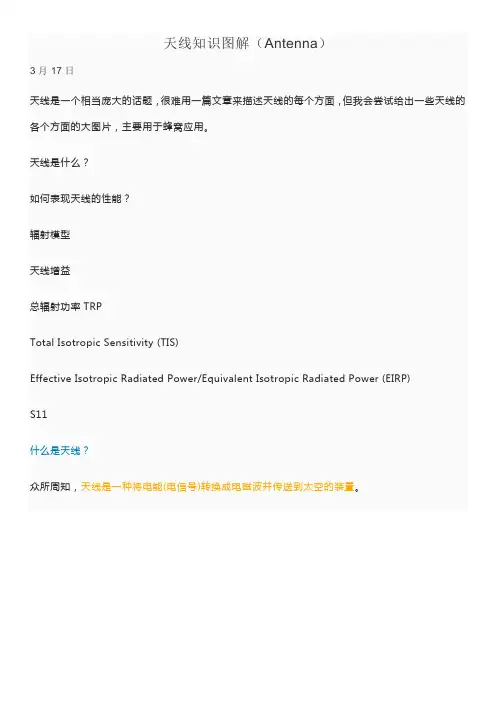

天线知识图解（Antenna）3月17日天线是一个相当庞大的话题，很难用一篇文章来描述天线的每个方面，但我会尝试给出一些天线的各个方面的大图片，主要用于蜂窝应用。
天线是什么？如何表现天线的性能？辐射模型天线增益总辐射功率TRPTotal Isotropic Sensitivity (TIS)Effective Isotropic Radiated Power/Equivalent Isotropic Radiated Power (EIRP)S11什么是天线？众所周知，天线是一种将电能(电信号)转换成电磁波并传送到太空的装置。
外面有各种类型的天线，下面是一些例子。
这些只是一些例子，还有很多其他类型。
看看有多少你熟悉的。
现在在大多数移动通信设备中，天线都被嵌入到一个很小的空间里。
在一个相对久远的移动电话，你可能已经看到了天线显示在左侧的图片(鞭天线)。
在大多数的移动设备，你看到这些天，天线是嵌入的情况下，或正确的印刷电路板如下所示。
随着移动设备(例如智能手机)在一个设备中获得越来越多的技术(例如，带有各种频段/ 无线接入技术的蜂窝技术，蓝牙，无线网络等) ，设计多个天线并将其放入一个小空间变得越来越困难。
如何表现天线的性能？有两个主要的标准来评估天线的性能，如下(a)应该把电能转换成电磁能，尽可能减少损失;(b)希望辐射在我需要的方向上。
有几个指标可以代表天线的性能如下辐射模型；总辐射功率;总的各向同性灵敏度。
辐射模型了解/ 评估天线性能的第一步是检查天线的辐射模型。
在大多数情况下，电能都是通过预先设定好的路径流动的，这种路径通常建立在铜线或印刷电路板上的铜痕迹上，但是一旦电能转化为电磁波，它几乎就会向四面八方传播。
根据我们设计天线的思路，电磁波在空气中传播的方向是不同的。
天线在某些方向上传输很强的能量，在某些方向上传输少量的能量，在某些方向上传输中等范围的能量等，这种能量传输方式被称为“辐射方向图”。
手机天线工作原理
手机天线工作原理是基于电磁辐射的原理。
手机天线是一种电磁波辐射源，用于发送和接收无线信号。
它通过将电磁能量转化为电磁波的形式，以实现无线通信。
手机天线采用的是电磁波传输，其中电磁波由电场和磁场组成。
当手机天线与无线通信设备相连时，它会将电流引入天线，并产生一个交变电场和磁场。
首先，手机内部的电路将要发送的信息转换成无线电频率的电流。
然后，这个电流经过手机天线，进一步被转化为电磁波。
手机天线会将电场和磁场无线传输到空气中。
电磁波的传输是通过电场和磁场的交替变化实现的。
当电磁波遇到接收设备时，接收设备的天线会接收到电磁波并将其转换成电流。
这样，接收设备就能解码并还原出原始的信息。
手机天线的设计和位置对信号质量有着重要影响。
通常，手机天线被放置在手机内部的边缘位置，以最大程度地减少对信号的干扰。
此外，天线长度和形状也会影响天线的工作效果。
总的来说，手机天线的工作原理是将电磁能量转换为电磁波，并实现无线通信。
通过与接收设备的天线相互作用，手机天线能够传输和接收无线信号，实现手机的无线通信功能。

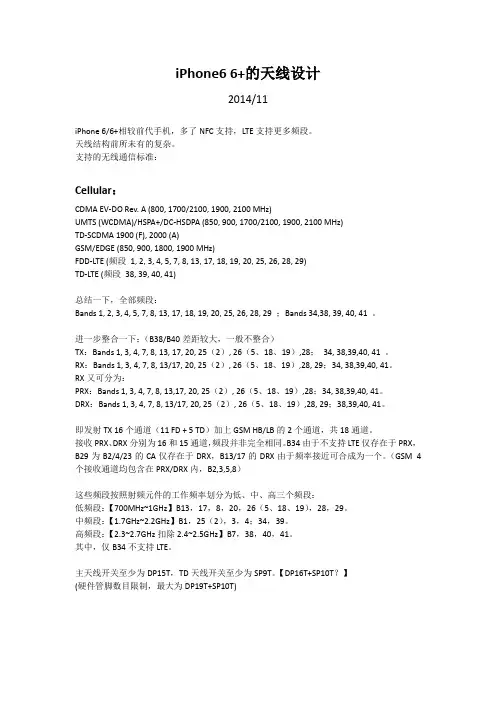

iPhone6 6+的天线设计2014/11iPhone 6/6+相较前代手机，多了NFC支持，LTE支持更多频段。
天线结构前所未有的复杂。
支持的无线通信标准：Cellular：CDMA EV-DO Rev. A (800, 1700/2100, 1900, 2100 MHz)UMTS (WCDMA)/HSPA+/DC-HSDPA (850, 900, 1700/2100, 1900, 2100 MHz)TD-SCDMA 1900 (F), 2000 (A)GSM/EDGE (850, 900, 1800, 1900 MHz)FDD-LTE (频段1, 2, 3, 4, 5, 7, 8, 13, 17, 18, 19, 20, 25, 26, 28, 29)TD-LTE (频段38, 39, 40, 41)总结一下，全部频段：Bands 1, 2, 3, 4, 5, 7, 8, 13, 17, 18, 19, 20, 25, 26, 28, 29 ；Bands 34,38, 39, 40, 41 。
进一步整合一下：（B38/B40差距较大，一般不整合）TX：Bands 1, 3, 4, 7, 8, 13, 17, 20, 25（2）, 26（5、18、19）,28；34, 38,39,40, 41 。
RX：Bands 1, 3, 4, 7, 8, 13/17, 20, 25（2）, 26（5、18、19）,28, 29；34, 38,39,40, 41。
RX又可分为：PRX：Bands 1, 3, 4, 7, 8, 13,17, 20, 25（2）, 26（5、18、19）,28；34, 38,39,40, 41。
DRX：Bands 1, 3, 4, 7, 8, 13/17, 20, 25（2）, 26（5、18、19）,28, 29；38,39,40, 41。
即发射TX 16个通道（11 FD + 5 TD）加上GSM HB/LB的2个通道，共18通道。
