WK—55电铲提升滚筒故障原因及修复方案1.前言电铲是露天煤矿生产作业过程中的重要设备，担负着黑岱沟露天煤矿土岩剥离的重任。

电铲同时也是目前我国露天煤矿采掘作业的主力设备之一，在露天煤矿采掘系统中占据着重要的地位。

由于电铲的作业环境十分恶劣，电铲各机构在作业过程中，受到的载荷冲击也复杂多变，导致提升、推压、回转及行走等机构容易发生故障，对电铲作业的安全可靠造成较大的影响。

因此，在电铲作业过程中，对其常见故障进行及时的诊断，并在日常进行必要的维护保养，可以在一定程度上延长电铲的使用寿命，保证电铲作业的稳定性，进而提高其生产效率。

2.WK-55电铲提升滚筒结构WK-55电铲是露天煤矿开采和剥离的主要设备之一。

它在露天矿的日常生产过程中起着非常重要的作用。

如果设备出现故障尤其是长期故障，造成相应的损失会非常大。

在电铲的操作过程中，提升机构起着非常重要的作用，同时也是非常重要的传动机构。

提升滚筒运行过程中，起动和制动频繁，正转和反转频繁交替进行，重负荷，电压波动大等恶劣情况下长期运行，且自然环境变化较大，生产过程中在长时间高负荷运行，导致变速箱和轴等机械部件发生故障。

2.1结构WK-55型电铲的提升机构是驱动铲斗进行挖掘作业的主要传动机构。

滚筒上的提升钢丝绳用于牵引铲斗上下移动，提升机构示意图如图1所示。

提升机构采用双电机并联传动，铰接在回转平台上，并纵向设置在回转平台上，以平衡负载。

双提升电机驱动系统平衡变速器齿轮的负载，并减少快速正向和反向旋转引起的机械惯性，增加了齿轮的使用寿命。

提升机构主要由提升电机底座、提升电机、联轴器、输入轴、提升齿轮箱、滚筒装置、制动器和起升钢丝绳等组成。

提升机构采用两级硬化正齿轮传动，第一阶段采用圆柱斜齿轮传动，第二阶段是圆柱形正齿轮传动，它是一款具有双输入和单输出的并行传输系统。

3.主要机构的常见故障及提升滚筒故障原因分析从断裂后的断裂失效现象来看，更符合疲劳损伤断裂特征，晶粒细小断裂，均匀，无明显制造加工缺陷，如夹杂物，气孔和表面碰撞刮伤等条件。

10 工作装置Working Device10.1 滚盘工作装置系统参数Parameter of roller workingdevice10.2 滚盘工作装置系统roller working device system平地机的工作装置分为刮土工作装置和附加工作装置（如松土器，推土板等）Working device of motor grader consists ofclean-up working device and attachment working device(such asscarifier attachment, mouldboard)。

平地机滚盘工作装置采用国外流行的摆臂式连杆机构作业装置，具有机构刚性好、定位精度高和作业范围大等特点。

标配全密封免调节滚盘式回转装置，回转平稳精度高，可适应恶劣工作环境。

平地机工作装置如下图10-1所示：牵引架的前端是个球头铰，与车架前端铰接，因而牵引架可绕球铰在任意方向转动和摆动。

回转圈在牵引架上，可在回转驱动装置的驱动下绕牵引架转动，从而带动铲刀360º回转。

铲刀的背面有上下两条导板支撑在导座的滑槽上，可以在铲刀侧移油缸的推动下侧向滑动。

在铲土过程中，小的铲刀切削角能够减少切削阻力，而大的铲刀切削角可以调整平整精度和拌合效果The working device of motor grader roller adopt the swing-arm-type connecting rod operation device which is popular in foreign countries. It is characterized with good inflexibility and high positioning accuracy and large operation range. With a standard fully-sealed slewing device free of adjustment, this working device has a high slewing accuracy and can adapts to harsh working environment. The following Picture 10-1 is the picture of grader’s working device. The front end of traction frame has a ball join connected with the front end, which enables traction frame turn and swing at an arbitrary angle surrounding the ball joint。

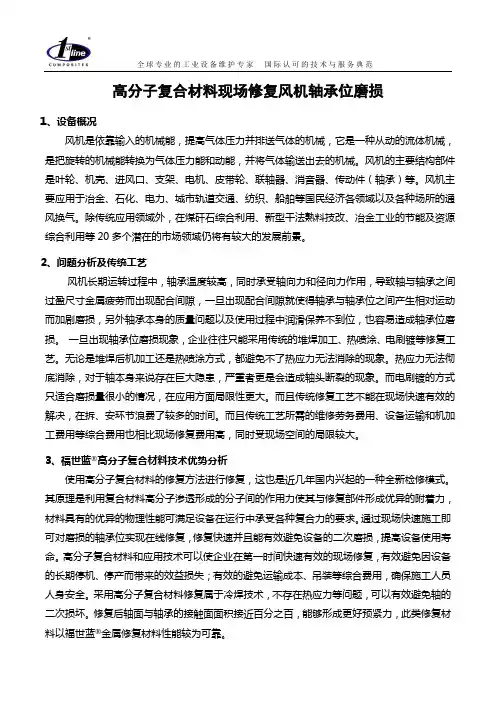

高分子复合材料现场修复风机轴承位磨损1、设备概况风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械，是把旋转的机械能转换为气体压力能和动能，并将气体输送出去的机械。

风机的主要结构部件是叶轮、机壳、进风口、支架、电机、皮带轮、联轴器、消音器、传动件（轴承）等。

风机主要应用于冶金、石化、电力、城市轨道交通、纺织、船舶等国民经济各领域以及各种场所的通风换气。

除传统应用领域外，在煤矸石综合利用、新型干法熟料技改、冶金工业的节能及资源综合利用等20多个潜在的市场领域仍将有较大的发展前景。

2、问题分析及传统工艺风机长期运转过程中，轴承温度较高，同时承受轴向力和径向力作用，导致轴与轴承之间过盈尺寸金属疲劳而出现配合间隙，一旦出现配合间隙就使得轴承与轴承位之间产生相对运动而加剧磨损，另外轴承本身的质量问题以及使用过程中润滑保养不到位，也容易造成轴承位磨损。

一旦出现轴承位磨损现象，企业往往只能采用传统的堆焊加工、热喷涂、电刷镀等修复工艺。

无论是堆焊后机加工还是热喷涂方式，都避免不了热应力无法消除的现象。

热应力无法彻底消除，对于轴本身来说存在巨大隐患，严重者更是会造成轴头断裂的现象。

而电刷镀的方式只适合磨损量很小的情况，在应用方面局限性更大。

而且传统修复工艺不能在现场快速有效的解决，在拆、安环节浪费了较多的时间。

而且传统工艺所需的维修劳务费用、设备运输和机加工费用等综合费用也相比现场修复费用高，同时受现场空间的局限较大。

3、福世蓝®高分子复合材料技术优势分析使用高分子复合材料的修复方法进行修复，这也是近几年国内兴起的一种全新检修模式。

其原理是利用复合材料高分子渗透形成的分子间的作用力使其与修复部件形成优异的附着力，材料具有的优异的物理性能可满足设备在运行中承受各种复合力的要求。

通过现场快速施工即可对磨损的轴承位实现在线修复，修复快速并且能有效避免设备的二次磨损，提高设备使用寿命。

淄博索雷工业设备维护技术有限公司渣浆泵轴磨损的修复步骤介绍关键词：渣浆泵轴磨损，轴磨损修复，索雷技术，高分子材料前言我们知道工业企业中轴类磨损现象较为普遍，严重影响企业的正常生产。

一些企业为了避免拆卸修复所带来的损失，往往采用加非标套的方法解决，但是修复效果并不理想，针对磨损严重的轴头，更是无法解决。

其主要原因是：轴头的磨损导致磨损部位呈现不规则的凹凸面，使其与非标套的配合接触面积大大减少，形成线接触甚至点接触，在设备冲击震动的作用下，造成应力集中，导致轴头的再次磨损。

而采用美华产品应用技术进行现场修复，不但确保其配合面百分百接触，其材料自身具备的退让性，使其抗冲击震动的能力远高于不能退让的金属材料，同时随轴承内圈的胀缩而胀缩，最大限度的减少了磨损的可能，从而确保设备的正常运行，达到甚至超出正常的使用周期。

这里就渣浆泵轴类磨损阐述下修复方法，具体如下：修复步骤：一、模具加工：制作标准对开模具（双边或单边定位）。

二、表面处理：去油、打磨、清洗，确保表面干净、干燥、结实。

三、调和材料：比例准确，调和均匀。

四、涂抹材料：确保材料粘接、填实及厚度。

五、安装模具：涂刷脱模剂，安装固定，确保多余材料被挤出。

六、脱模：固化后，拆卸模具将多余材料清理干净，材料不可敲击，可通过磨光机、锉刀等工具清除，达到安装要求。

（脱模剂）注意事项：可以用毛刷涂抹，涂两遍，越薄越好。

如果干了就会形成一层乳白色的稳定涂层，在上面涂抹我们的修复材料或者用手摸时并不容易被破坏。

可以用热风枪加速干的过程，请用低热度，大风力。

修复渣浆泵轴案例图片淄博索雷工业设备维护技术有限公司特别提示：1、注意环境温度，控制材料调和数量，可采用数量少、次数多的调和方法，避免材料浪费。

2、涂抹材料时要确保材料厚度不得超出磨损尺寸的深度，避免受温度及时间影响造成初固化而影响修复后的直径尺寸。

为获得最佳修复尺寸，安装模具前，应在轴头表面及涂刷的模具内壁涂抹新调和的材料进行安装紧固，获得最佳填充效果并确保多余的材料被挤出。
