立式多级泵原理
立式多级泵是一种常用的泵类设备，它以立式布置的方式将多个泵级串联在一起，以提高扬程和流量。
立式多级泵的原理基本上和普通的泵类设备相似，都是通过转子的旋转来改变泵腔内的体积，从而实现液体的吸入和排出。
但不同的是，立式多级泵中的多个泵级是串联在一起的。
在装置的顶部，有一个主轴驱动着所有泵级的转子一起转动。
当泵启动后，液体通过吸入口流入第一个泵级，被转子叶片带动向外排出。
然后，液体流入下一个泵级，再次被转子叶片带动向外排出。
如此循环，直至液体被排出整个泵组。
由于每个泵级的作用，立式多级泵能够提供较高的扬程和大流量的液体输送。
立式多级泵在工业生产领域被广泛使用，特别适用于清洁水、工业水、化工介质等液体的输送。
它具有结构简单、占地面积小、效率高等优点。
此外，多级泵的结构使得其适应范围广泛，可以满足不同工况下的泵送要求。
总之，立式多级泵通过多级串联的方式，能够提供较高的扬程和大流量，广泛应用于各个行业。
其原理简单，但发挥的作用却十分重要。

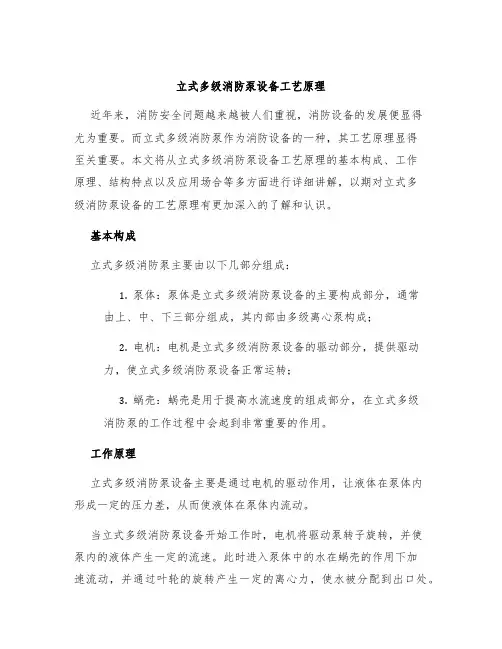

立式多级消防泵设备工艺原理近年来，消防安全问题越来越被人们重视，消防设备的发展便显得尤为重要。
而立式多级消防泵作为消防设备的一种，其工艺原理显得至关重要。
本文将从立式多级消防泵设备工艺原理的基本构成、工作原理、结构特点以及应用场合等多方面进行详细讲解，以期对立式多级消防泵设备的工艺原理有更加深入的了解和认识。
基本构成立式多级消防泵主要由以下几部分组成：1.泵体：泵体是立式多级消防泵设备的主要构成部分，通常由上、中、下三部分组成，其内部由多级离心泵构成；2.电机：电机是立式多级消防泵设备的驱动部分，提供驱动力，使立式多级消防泵设备正常运转；3.蜗壳：蜗壳是用于提高水流速度的组成部分，在立式多级消防泵的工作过程中会起到非常重要的作用。
工作原理立式多级消防泵设备主要是通过电机的驱动作用，让液体在泵体内形成一定的压力差，从而使液体在泵体内流动。
当立式多级消防泵设备开始工作时，电机将驱动泵转子旋转，并使泵内的液体产生一定的流速。
此时进入泵体中的水在蜗壳的作用下加速流动，并通过叶轮的旋转产生一定的离心力，使水被分配到出口处。
当水流经泵体的中心时，叶轮产生的离心力会使得水的压力增加，并且在蜗壳的作用下，进一步提高出水口处的水压，最终将压力增加到消防设备的要求范围内。
值得注意的是，立式多级消防泵设备的泵体分为多级，每一级中都会安装一片叶轮和一片导叶，每一级都会使水的压力增加，最终将水束推向出口。
由此，立式多级消防泵设备可以在一定的流量范围内提供比较高的水压，保证消防设备的正常运作。
结构特点立式多级消防泵设备有以下几个结构特点：1.泵体采用进出口法兰连接，方便拆卸和维修；2.泵体采用立式结构，占地面积小，安装方便；3.蜗壳和叶轮等主要部件采用优质材料制造，具有较高的耐腐蚀性和长寿命性。
应用场合立式多级消防泵设备主要应用于以下场合：1.消防设施：立式多级消防泵设备主要用于消防设施中，提供高压高流的水源供水；2.空调冷却水系统：立式多级消防泵设备可以用于空调系统中，提供冷却水循环；3.工业生产：立式多级消防泵设备也可以直接应用于工业生产过程中，提供稳定的水源压力。
凝结水泵的工作原理及作用凝结水泵是一种常见的工业设备，主要用于将蒸汽凝结成液体并抽出系统。
它在工业生产和能源领域中起着至关重要的作用。
下面我们来深入了解一下凝结水泵的工作原理及其作用。
一、凝结水泵的工作原理1. 蒸汽凝结过程当蒸汽在工业设备或管路中流动时，其内部具有高温高压状态。
若要将其改为液态，就需要将其散失掉。
凝结水泵通过在管道或设备内部增加冷却水或冷凝器，降低流经管道的温度，使蒸汽散失热量并转化为液态水。
2. 凝结水泵的抽出作用凝结水泵主要通过机械或电动驱动的方式，负责抽出凝结水，确保系统内部保持正常的工作压力和温度。
在蒸汽凝结成水之后，凝结水泵将其抽出系统，以保持系统正常运行。
这样可以减少管道或设备的腐蚀和提高工作效率。
二、凝结水泵的作用1. 保护系统设备蒸汽在工业设备中流通时，往往会产生腐蚀和磨损，对设备造成损害。
凝结水泵的作用就是将蒸汽凝结成液态水，避免对设备产生腐蚀和磨损，延长设备使用寿命。
2. 提高系统效率将蒸汽凝结成液态水后，可以提高热交换的效率。
液态水更容易在系统中传导热量，从而提高工业生产过程中的热传递效率。
3. 节约能源使用凝结水泵凝结蒸汽的过程中，通过对废热的利用可以节约能源。
蒸汽通过凝结器来散失热量，产生热水或热风，可以用来加热其他介质或进行其他热能回收，从而实现能源的节约。
4. 环保作用通过凝结水泵将蒸汽凝结成水后，可以减少蒸汽的排放，从而减少对环境的污染，减少温室气体的排放。
凝结水泵在工业生产中发挥着重要的作用，它不仅可以保护系统设备，提高系统效率，还能节约能源，具有环保作用。
通过阐述凝结水泵的工作原理及其作用，相信大家对凝结水泵有了更深入的了解。

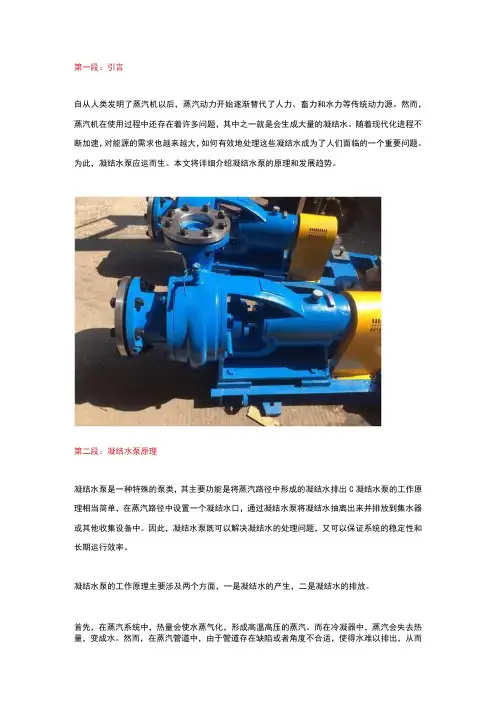

自从人类发明了蒸汽机以后，蒸汽动力开始逐渐替代了人力、畜力和水力等传统动力源。
然而，蒸汽机在使用过程中还存在着许多问题，其中之一就是会生成大量的凝结水。
随着现代化进程不断加速，对能源的需求也越来越大，如何有效地处理这些凝结水成为了人们面临的一个重要问题。
为此，凝结水泵应运而生。
本文将详细介绍凝结水泵的原理和发展趋势。
第二段：凝结水泵原理凝结水泵是一种特殊的泵类，其主要功能是将蒸汽路径中形成的凝结水排出C凝结水泵的工作原理相当简单，在蒸汽路径中设置一个凝结水口，通过凝结水泵将凝结水抽离出来并排放到集水器或其他收集设备中。
因此，凝结水泵既可以解决凝结水的处理问题，又可以保证系统的稳定性和长期运行效率。
凝结水泵的工作原理主要涉及两个方面，一是凝结水的产生，二是凝结水的排放。
首先，在蒸汽系统中，热量会使水蒸气化，形成高温高压的蒸汽。
而在冷凝器中，蒸汽会失去热量，变成水。
然而，在蒸汽管道中，由于管道存在缺陷或者角度不合适，使得水难以排出，从而其次，通过凝结水泵，将凝结水排出是另一个重要的方面。
凝结水泵通过吸入凝结水，再将其推送到集水器或其他收集设备中。
在凝结水泵的过程中，需要注意凝结水的流量和排出速度，以保证系统的稳定性。
第三段：凝结水泵类型根据使用场景和设备功能，凝结水泵可以分为多个类型。
其中，最常见的是电动式凝结水泵和蒸汽驱动式凝结水泵C电动式凝结水泵的特点是使用方便，能够自动控制排放凝结水，同时输出功率大，可以满足较大排放需求。
而蒸汽驱动式凝结水泵则需要通过蒸汽压力来驱动泵体工作，具有节能环保、维护简单等优势。
除此之外，还有一些具有特殊用途的凝结水泵，在冷却系统、制冰系统、空调系统等领域得到了广泛应用。
凝结水泵还可以根据其臂长、输送能力、材料等特点进行分类。
第四段：凝结水泵的发展历史凝结水泵的历史可以追溯到20世纪初期。
最早的凝结水泵采用蒸汽压力来驱动，但存在耗能大、噪音大等缺点。
在1940年代，随着电动机的出现，电动式凝结水泵开始逐渐替代蒸汽驱动式凝结水泵，成为主流。
凝结水泵的工作原理及结构一、凝结水泵的作用及其原理凝结水泵是火力发电厂中重要的运行设备，其作用是将凝汽器热水井（空冷机组的排汽装置）的凝结水进行升压，然后通过轴封加热器和低压加热器后进入除氧器进行进一步加热除氧。
带有压力的凝结水也可以作为三级旁路、轴胡系统，低压旁路减温器的减温水，含可以作为真空泵，闭式水箱和定冷水箱等用户的补充水源。
凝结水泵按照其布置方式，可分为立式泵和卧式泵结构为多级式离心泵，其工作原理与离心泵的工作原理一样。
由于凝结水泵的入口属于负压状态，为了防止凝结水泵汽化，通常在凝结水泵的入口装有诱导轮，而且在凝结水泵泵体上接有一个抽真空管，抽真空管源源不断地将漏入泵内的空气和凝结水中析出的空气抽到凝汽器内部，然后由。
抽真空系统抽出排向大气。
二、凝结水泵的配置情况火力发电厂在凝结水系统中，通常配置两台凝结水泵，每台水泵的流量为100%负荷的流量，正常运行中一台凝结水泵运行，另一台凝结水泵备用。
凝结水泵除设有抽真空管外，还在吸入侧的机械密封处配有密封水，密封水的水源一般有两路，一路由外接的闭式水或者除盐水作为水源，一路水源则接至凝结水泵出口的密室门前的管道上，在凝结水泵正常运行时实现自密封。
有凝结水泵的轴承，除了用润滑油作为润滑和冷却之外，接有有轴承冷却水，由闭式水或除盐水作为冷却介质。
随着对凝结水泵机械密封的改造，部分电厂的凝结水泵实现了自行密封的技术，取消了外接的水源作为密封水。
三、立式凝结水泵的结构凝结水泵的各级叶轮垂直地悬挂在地面标高以下的沉箱内部，并能取出进行大修。
凝结水经过吸入喇叭口进入泵的第一级。
吸入喇叭口（进口分叉管）与沉箱做成一体。
每台泵都能按系统的特性曲线连续运行。
在设计工况下运行时，计算得到的凝结水泵转子的第一临界转速为3270r/min。
在长期工作以后，当密封间隙为正常值的3倍时，临界转速会降到1830r/min。
因此，建议在密封间隙为3倍设计间隙时应更换密封件。
凝结水泵原理凝结水泵是一种常见的水泵类型，它利用凝结水的原理来实现水的输送和排放。
在工业和生活中，凝结水泵被广泛应用于空调系统、冷却系统、供水系统等领域。
本文将介绍凝结水泵的原理及其工作过程。
凝结水泵的原理是基于凝结水的自然现象。
当水蒸气冷却到一定温度时，会凝结成液态水。
凝结水泵利用这一原理，通过抽气和减压的方式，将凝结水从低压区域输送到高压区域，实现水的循环和输送。
凝结水泵主要由抽气装置、凝结器、泵体和输送管道组成。
首先，抽气装置通过减压将低压区域的凝结水抽入凝结器中，然后凝结器将凝结水冷却成液态水。
接着，泵体将液态水从凝结器中抽出，并通过输送管道输送到需要的地方。
整个过程中，抽气装置不断将低压区域的水蒸气抽入，形成循环输送的效果。
凝结水泵的工作过程可以简单描述为，首先，抽气装置通过减压将低压区域的水蒸气抽入凝结器中，然后凝结器将水蒸气冷却成液态水。
接着，泵体将液态水从凝结器中抽出，并通过输送管道输送到需要的地方。
整个过程中，抽气装置不断将低压区域的水蒸气抽入，形成循环输送的效果。
凝结水泵具有结构简单、运行可靠、维护方便等优点，因此被广泛应用于各种场合。
在空调系统中，凝结水泵可以将凝结水排出，保持空调系统的正常运行；在冷却系统中，凝结水泵可以将冷却水输送到需要的地方，起到冷却作用；在供水系统中，凝结水泵可以将凝结水从水箱中抽出，保持供水系统的正常运行。
总之，凝结水泵通过利用凝结水的原理，实现了水的输送和排放。
它在工业和生活中扮演着重要的角色，为各种系统的正常运行提供了保障。
希望本文的介绍能够让读者对凝结水泵有一个更加深入的了解。

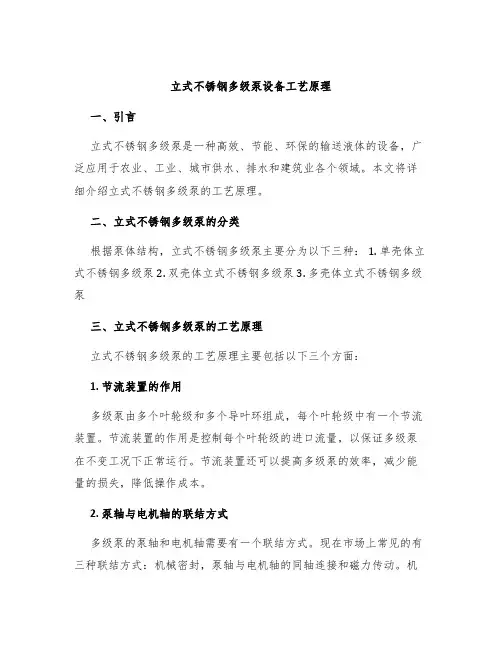

立式不锈钢多级泵设备工艺原理一、引言立式不锈钢多级泵是一种高效、节能、环保的输送液体的设备，广泛应用于农业、工业、城市供水、排水和建筑业各个领域。
本文将详细介绍立式不锈钢多级泵的工艺原理。
二、立式不锈钢多级泵的分类根据泵体结构，立式不锈钢多级泵主要分为以下三种： 1. 单壳体立式不锈钢多级泵 2. 双壳体立式不锈钢多级泵 3. 多壳体立式不锈钢多级泵三、立式不锈钢多级泵的工艺原理立式不锈钢多级泵的工艺原理主要包括以下三个方面：1. 节流装置的作用多级泵由多个叶轮级和多个导叶环组成，每个叶轮级中有一个节流装置。
节流装置的作用是控制每个叶轮级的进口流量，以保证多级泵在不变工况下正常运行。
节流装置还可以提高多级泵的效率，减少能量的损失，降低操作成本。
2. 泵轴与电机轴的联结方式多级泵的泵轴和电机轴需要有一个联结方式。
现在市场上常见的有三种联结方式：机械密封，泵轴与电机轴的同轴连接和磁力传动。
机械密封要求高，技术含量大，但效果好；泵轴和电机轴的同轴连接方式要求较低，但是需要精确加工；磁力传动方式完全消除了传统的轴向机械密封，在较大程度上减小了泵的维护成本。
3. 泵轴承的使用泵轴承是多级泵中非常重要的组成部分，泵的运行状态和泵轴承的状态密不可分。
通过对泵轴承的正确选择和安装，可以确保多级泵的正常工作。
常见的泵轴承类型有滚动轴承和滑动轴承，滚动轴承运转平稳，具有较高的刚性和承载能力；滑动轴承摩擦对泵轴的损伤较小，但是耐磨性较差。
四、立式不锈钢多级泵的使用注意事项在使用立式不锈钢多级泵时，需要注意以下几点： 1. 在运行前要检查泵的电机是否正确接线，运行电压是否与电机额定电压相符。
2. 在首次发动前，应先用润滑油将轴承润滑满，以延长使用寿命。
3. 当多级泵出现故障时，应立即停机检查并保持机器半小时冷却后才能继续使用。
4. 使用多级泵时，应注意防止气泡和杂质混入管道内，以防止机器故障。
五、结论立式不锈钢多级泵是一种在现代工业生产中广泛应用的液体输送设备。

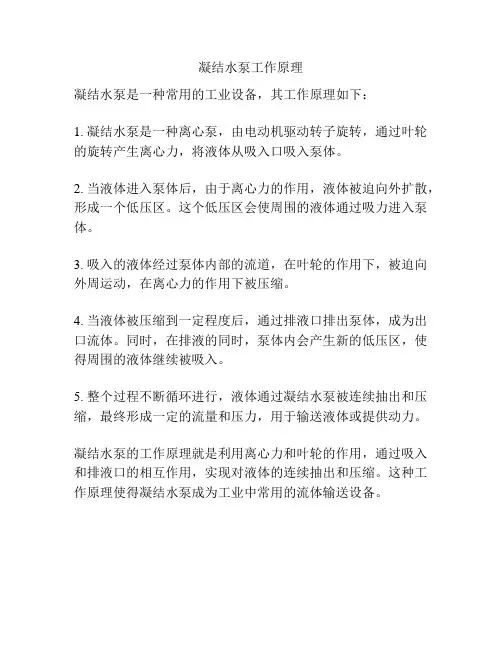

凝结水泵工作原理
凝结水泵是一种常用的工业设备，其工作原理如下：
1. 凝结水泵是一种离心泵，由电动机驱动转子旋转，通过叶轮的旋转产生离心力，将液体从吸入口吸入泵体。
2. 当液体进入泵体后，由于离心力的作用，液体被迫向外扩散，形成一个低压区。
这个低压区会使周围的液体通过吸力进入泵体。
3. 吸入的液体经过泵体内部的流道，在叶轮的作用下，被迫向外周运动，在离心力的作用下被压缩。
4. 当液体被压缩到一定程度后，通过排液口排出泵体，成为出口流体。
同时，在排液的同时，泵体内会产生新的低压区，使得周围的液体继续被吸入。
5. 整个过程不断循环进行，液体通过凝结水泵被连续抽出和压缩，最终形成一定的流量和压力，用于输送液体或提供动力。
凝结水泵的工作原理就是利用离心力和叶轮的作用，通过吸入和排液口的相互作用，实现对液体的连续抽出和压缩。
这种工作原理使得凝结水泵成为工业中常用的流体输送设备。
凝结水泵原理及结构特点
凝结水泵的作用是将汽轮机凝结器中凝结的水从热井抽出，经过加热器打到除氧器里去，然后除氧器的水经过给水泵再进入锅炉加热，变为蒸汽去汽轮机做功，以完成汽—水—汽的循环。
随着这类产品的作用受到越来越多用户的肯定，对其作用的了解成为了用户首要关注的重点。
凝结水泵是用来把凝汽器热井中凝结的冷凝水通过低压加热器加热后送到除氧器中，在除氧器中重新进行除氧，加热到104摄氏度左右。
在备用时处在高度真空下，因此，有可靠的轴封非常必要。
轴封可采用密封填料或机械密封，此外还必须使用凝结水作为密封冷却水。
如果采用其他水源来密封，会污染凝结水，所以必须用凝结水作为密封水。
凝结水泵要装空气管，因汽轮机的凝结器及水泵是处于真空状态下工作的。
加装空气管的作用就是当泵内或凝结水中央带一定的空气时，立即由空气管排至凝汽器，不致使空气集聚在泵内，影响到正常运行。
泵的过流部件材质为铸铁，轴封为填料密封，从电动机端向泵看，为逆时针方向旋转。
成套供应泵、电机、联轴器、底座、止回阀、闸阀。
结构特点：
1、为使泵具有良好的抗汽蚀性能，该泵首级叶轮采用双吸结构。
2、采用轴向导叶。
在满足性能要求和保证刚度的前提下，减少
了泵的横向安装尺寸，从而减少了泵的安装宽度，
3、泵的轴向推力主要由每级叶轮上的平衡孔、平衡腔平衡，剩余轴向推力则由泵本身的推力轴承部件承受。
4、泵的基础以下部分采用抽芯式结构，使泵的拆装及检修非常方面，在泵的进水流道最高点，设有脱气孔。
5、采用机械密封。
立式水泵的工作原理
立式水泵是一种常用的工业水泵，它利用电机的驱动将机械能转换为液体的动能，从而实现液体的输送。
立式水泵的工作原理如下：
1.电机驱动：立式水泵通常由电机驱动，电机通过轴连接到泵的转子上。
当电机启动时，转子开始旋转。
2.转子与叶轮：转子上安装有叶轮。
当转子旋转时，叶轮也随之旋转。
叶轮通常由多个叶片组成，叶片形状和数量的设计能够提供有效的吸入和排出液体的能力。
3.吸入过程：当叶轮旋转时，泵的进口处形成了低压区域。
由于压差的存在，液体被吸入泵的入口。
4.排出过程：随着叶轮的旋转，液体被推向离心力的作用下远离泵的中心。
这导致液体从泵的出口处排出。
5.密封系统：为了确保液体不会泄漏或进入电机部分，立式水泵通常采用一种密封系统。
这种系统在泵的转子和电机之间形成了一道物理屏障，防止液体进入电机和机械部件所在的外部环境。
通过以上工作原理，立式水泵能够有效地输送液体，满足工业生产和其他应用领域对液体输送的需求。
凝结水泵的工作原理及作用凝结水泵是一种用于将凝结水从蒸汽系统中排出的设备，其作用是有效地收集并排放凝结水，以保持蒸汽系统的正常运行和维持系统的高效运行。
下面将详细介绍凝结水泵的工作原理及作用。
一、凝结水泵的工作原理在蒸汽系统中，蒸汽在传热后会冷却成凝结水，这些凝结水需要及时排出系统，否则会影响系统的运行和传热效率。
凝结水泵通过一系列的工作过程将系统中的凝结水收集起来并排出系统。
其工作原理主要包括以下几个方面：1. 蒸汽冷凝：在蒸汽系统中，蒸汽在传热后会冷却成凝结水。
这些凝结水会集中在蒸汽系统的低点处，如冷凝器或者管道最低点。
凝结水泵的作用就是将这些凝结水从系统中抽出。
2. 抽水原理：凝结水泵通过泵的机械运动，创建一个低压区域，使得凝结水被抽出系统。
当泵的叶轮旋转时，产生一种离心力，使凝结水被抽离出管道，并排入下游的处理设备或者排水系统。
3. 排水方式：凝结水泵将抽出的凝结水排出系统。
排水的方式可以是通过管道直接排放到下水道或者污水处理系统中，也可以是排放到回收系统中进行再利用。
不同的排水方式要根据实际情况进行选择。
4. 自动控制：为了使凝结水泵能够根据系统的需求进行工作，在凝结水泵上通常会配备一些自动控制装置。
这些控制装置可以根据系统压力、液位或者其他参数，对凝结水泵进行启停控制，以保证系统中的凝结水能够及时有效地排出。
二、凝结水泵的作用凝结水泵在蒸汽系统中起着重要的作用，其主要作用包括以下几个方面：1. 减轻系统压力：大量的凝结水在系统中如果得不到及时排出，会造成系统内部压力的增加。
凝结水泵的作用就是能够将这些凝结水有效地排出，从而减轻系统的压力，维护系统的正常运行。
2. 防止腐蚀和结垢：凝结水中可能含有各种杂质和溶解物质，如果这些凝结水长期停留在系统内部，会导致管道、设备的腐蚀和结垢。
凝结水泵的作用就是将这些凝结水及时地排出，避免对系统的腐蚀和结垢。
3. 保证传热效率：蒸汽系统的传热效率受到系统内部水分的影响。
立式多级凝结水泵
立式多级凝结泵概述：
立式多级凝结水泵是我公司引进日本日立制作所设计、制造技术发展起来的系列产品，适用大型火力发电厂的凝结水泵，包括有100、125（145）、200、300、600、1000MW汽轮发电机组用的各种规格。
也可用作抽送物理、化学性质类似于清水的其它液体的高吸程用泵，液体的温度不超过80℃。
立式多级凝结泵参数范围：
流量Q 170~2400m3/s
扬程H 69~346m
立式多级凝结泵型号说明：
B640（Ⅰ、Ⅱ、Ⅲ）-5
B－初段双吸螺旋形（第二段为单吸）导叶式离心冷凝泵
640－泵导叶名义直径mm；
I－泵轴向密封采用机械密封；
Ⅱ－泵本体承受轴向推力；
Ⅲ－泵本体承受轴向推力、泵轴向密封采用机械密封；
5－泵的级数
立式多级凝结泵结构型式：
凝结水泵为立式外简形，有三种结构形式；
（1）A型-初段双吸导叶式多级离心冷凝泵
（2）B型-初段双吸螺旋形导叶式多级离心冷凝泵
（3）C型-初段双吸螺旋形斜流式多级冷凝泵
泵机组安装形式为直联安装，轴向力由电动机承受，也可由泵本体承受。
泵轴向密封为填料密封，也可以采用机械密封。
立式多级凝结泵旋转方向：
从电动机往泵看，泵逆时针方向旋转
长沙三昌水泵厂立式多级凝结泵主要零件材质：
外简体：Q235－A/不锈钢
叶轮：不锈钢。
密封环：ZG2Cr13。
轴：45钢
壳体：QT450-10
立式多级凝结泵成套范围：
成套供应泵，立式电动机。
29
30
31。
立式多级泵工作原理立式多级泵是一种常见的泵类设备，广泛应用于工业和民用领域。
其工作原理是通过多级叶轮的串联，在每个级中增加压力，从而实现对液体的输送和提升。
首先，立式多级泵由泵体、电动机、轴承和密封等部分组成。
泵体是一个长筒状的结构，内部安装有一系列叶轮和导叶环。
电动机通过轴与泵体相连，提供动力驱动叶轮的旋转。
当电动机启动后，其动力通过轴传递到泵体中的第一个叶轮。
叶轮的旋转产生离心力，将液体吸入泵体。
液体经过进口管道进入泵体后，首先经过一个扩散器，使流动速度减慢一部分。
然后进入第一个叶轮，叶轮的旋转将液体离心推出，产生一定的压力。
经过第一个叶轮后，液体进入第一个导叶环。
导叶环的作用是将液体的流动方向转向，并使其流动方向与下一个叶轮的进口方向保持一致。
通过导叶环的引导，液体顺利进入第二个叶轮。
同样的，第二个叶轮也会将液体离心推出，并增加其压力。
液体再次经过一个导叶环的引导后，进入第三个叶轮。
依此类推，液体在每个级中都会增加压力，最终从出口处注入到要输送的目的地。
为了保证泵的正常运行和有效工作，立式多级泵还有一些辅助装置。
其中，轴承的作用是支撑泵体和叶轮的旋转，减少摩擦和能量损失。
轴承通常由油脂润滑，以减少摩擦和磨损。
密封装置则用于防止液体泄漏，保持泵体的密封性能。
总结起来，立式多级泵的工作原理是通过多个叶轮和导叶环的串联工作，实现对液体的连续增压和输送。
液体在每个级中经过叶轮的旋转和离心力的作用，不断增加压力并推动流体的流动。
通过这种工作原理，立式多级泵可应用于各种场合，实现对液体的高效输送和提升。
立式多级泵工作原理
立式多级泵是一种常用的水泵类型，它主要由泵壳、叶轮、轴、轴承、密封件等组成。
其工作原理如下：
1. 泵的工作始于电动机启动，驱动轴开始旋转。
同时，水通过进口进入泵壳。
2. 进口处的水流经泵壳被送入第一级叶轮。
叶轮的旋转将水分离成两个方向：径向和轴向。
径向流动的水将叶片间的动能转化为静能，并向外逐渐压缩，从而提高水压。
3. 通过叶片的转动和泵壳的设计，水在叶轮的作用下进一步被压缩，然后流入第二级叶轮。
4. 类似地，水在第二级叶轮中再次被压缩，然后流入下一个级别的叶轮。
5. 当水通过所有级别的叶轮后，它的压力会显著增加。
此时，水通过泵壳的出口被送出。
6. 出口处还会设置一个密封件，以确保水不会泄漏出来。
总结起来，立式多级泵的工作原理是利用连续的多级叶轮对水进行逐级压缩，从而提高水的压力，并将水从进口处送出。
这种设计使得立式多级泵在工业和民用领域中广泛应用于供水、给排水、制冷系统等应用中。
立式多级管道泵工作条件及原理一、立式多级管道泵产品介绍：立式多级管道泵是最新多级泵类型，具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿长。
以水力平衡决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型和LG型多级泵，可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型.普通型使用温度：80℃/ 高温型使用温度：150℃/压力：1.6MPa(16Kg/cm2)立式多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
二、立式多级管道泵主要用途：1. 立式多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。
使用温度80℃以下。
2. 立式多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
3. 立式多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4. 立式多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
5. 立式多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150℃以下。
三、立式多级管道泵工作原理当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
立式多级凝结泵型式及原理介绍
立式多级凝结泵概述：
立式多级凝结水泵是我公司（长沙三昌泵业）引进日本日立制作所设计、制造技术发展起来的系列产品，适用大型火力发电厂的凝结水泵，包括有100、125（145）、200、300、600、1000MW汽轮发电机组用的各种规格。
也可用作抽送物理、化学性质类似于清水的其它液体的高吸程用泵，液体的温度不超过80℃。
立式多级凝结泵参数范围：
流量Q 170~2400m3/s
扬程H 69~346m
立式多级凝结泵旋转方向：
从电动机往泵看，泵逆时针方向旋转
立式多级凝结泵主要零件材质：
外简体：Q235－A/不锈钢
叶轮：不锈钢。
密封环：ZG2Cr13。
轴：45钢
壳体：QT450-10
立式多级凝结泵型号说明：
B640（Ⅰ、Ⅱ、Ⅲ）-5
B－初段双吸螺旋形（第二段为单吸）导叶式离心冷凝泵
640－泵导叶名义直径mm；
I－泵轴向密封采用机械密封；
Ⅱ－泵本体承受轴向推力；
Ⅲ－泵本体承受轴向推力、泵轴向密封采用机械密封；
5－泵的级数
立式多级凝结泵成套范围：
成套供应泵，立式电动机。
立式多级凝结泵结构型式：
凝结水泵为立式外简形，有三种结构形式；
（1）A型-初段双吸导叶式多级离心冷凝泵
（2）B型-初段双吸螺旋形导叶式多级离心冷凝泵
（3）C型-初段双吸螺旋形斜流式多级冷凝泵
泵机组安装形式为直联安装，轴向力由电动机承受，也可由泵本体承受。
泵轴向密封为填料密封，也可以采用机械密封。
