中专班液压传动试题与答案1解读

《液压传动》习题参考答案习题11.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

液压传动习题库及参考答案三、简答题1、何谓液压传动？其基本工作原理是怎样的?答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。

（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。

2、画出液控单向阀的图形符号；并根据图形符号简要说明其工作原理。

答：（1）（2）a当压力油从油口P1进入，克服弹簧力，推开单向阀阀芯，压力油从油口P2流出；b当压力油需从油口P2进入，从油口P1流出时，控制油口K须通入压力油，将单向阀阀芯打开。

3、比较节流阀和调速阀的主要异同点。

答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。

（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。

b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。

而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。

4、低压齿轮泵泄漏的途径有哪几条？中高压齿轮泵常采用什么措施来提高工作压力的？答：（1）低压齿轮泵泄漏有三条途径：一是齿轮端面与前后端盖间的端面间隙，二是齿顶与泵体内壁间的径向间隙，三是两轮齿啮合处的啮合线的缝隙。

（2）中高压齿轮泵常采用端面间隙能自动补偿的结构，如：浮动轴套结构，浮动（或弹性）侧板结构等。

5、现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断？答：从外观上看溢流阀有进油口、出油口和控制油口，减压阀不但有进油口、出油口和控制油口，还多一个外泄油口。

从而进行判断。

6、容积节流调速回路的优点是什么？试与节流调速回路、容积调速回路比较说明。

答：节流调速回路具有低速稳定性好，而回路效率低的特点；容积调速回路具有低速稳定性较差，而回路效率高的特点；容积节流调速回路的优点是具有低速稳定性好，而回路效率介于前二者之间，即回路效率较高的特点。

液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。

A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。

A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。

A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。

A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。

A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。

A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。

A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。

（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。

（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。

（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。

（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。

（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。

（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。

（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。

液压传动习题(含答案)第一章概论一、填空题1．液压与气压传动是研究以为能源介质，来实现各种机械传动和自动控制的学科。

答案：有压流体2．液压与气压传动是利用＿＿＿＿＿系统中的＿＿＿＿＿＿流体作为工作介质，传递＿＿＿＿＿＿＿＿＿的一种传动方式。

答案：密闭系统受压运动和动力3．液压与气压传动中有两个很重要概念是系统的工作压力取决于＿＿＿＿＿,与流入的流体多少无关；执行元件的运动速度取决于＿＿＿＿＿＿＿,而与流体压力大小无关。

答案:负载流量 4．液压与气压传动中最基本、最重要的两个参数是＿＿＿＿＿＿和＿＿＿＿＿。

它们相当于机械传动中的＿＿＿＿＿＿和＿＿＿＿＿。

二者的乘积则是＿＿＿＿＿＿＿。

答案：压力流量力速度功率5．液压与气压传动系统＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿五部分组成. 答案:动力元件；执行元件；控制元件;辅助元件；工作介质6．液压泵是将原动机输入的＿＿＿＿＿＿＿转变为液体的＿＿＿＿＿＿＿的能量转换装置。

答案:机械能;压力能7．液压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿,气压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿.它们的作用都是将流体的＿＿＿＿＿＿＿能转变成＿＿＿＿＿＿＿能. 答案：液压缸；液压马达8．各种液压阀用以控制液压系统中液体的＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等，以保证执行机构完成预定的工作运动. 答案：压力；流向;流量 9．液压与气压传动的工作介质是＿＿＿＿＿＿，它的功用是传递＿＿＿＿＿＿. 答案：液压油和压缩空气；运动和动力10.液压传动具有：能实现＿＿＿＿＿调速、＿＿＿＿＿保护等优点,但不能保证严格的＿＿＿＿＿.答案：无级过载传动比二、选择题1．液压系统的工作压力取决于＿＿＿＿＿。

A．负载 B．溢流阀的调定压力 C．泵的额定压力答案：A2．液压系统利用液体的＿＿＿＿＿来传递动力。

A．位能 B．动能C．压力能 D．热能答案：C3．能将液压能转变成机械能的元件是＿＿＿＿＿。

液压传动精彩试题及答案一、单选题1. 液压泵的工作原理是：A. 容积变化B. 压力变化C. 速度变化D. 流量变化答案：A2. 液压系统中，节流阀的作用是：A. 控制流量B. 控制压力C. 控制方向D. 控制速度答案：A3. 液压缸的输出力与下列哪个因素无关？A. 压力B. 活塞面积C. 缸径D. 油液粘度答案：D二、多选题1. 液压系统中常见的能量损失包括：A. 泄漏损失B. 摩擦损失C. 惯性损失D. 压力损失答案：A、B、D2. 下列哪些是液压系统中的执行元件？A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B、C三、判断题1. 液压系统中的油液必须保持清洁，以免造成系统故障。

答案：正确2. 液压系统中的油液粘度越高，系统的效率越高。

答案：错误四、填空题1. 液压系统中的_________元件用于控制油液的流动方向。

答案：方向控制阀2. 液压系统中的_________元件用于控制油液的流量。

答案：流量控制阀3. 液压系统中的_________元件用于控制油液的压力。

答案：压力控制阀五、简答题1. 请简述液压泵的工作原理。

答案：液压泵的工作原理是通过容积变化来实现油液的输送。

当液压泵的转子旋转时，泵内的工作腔体积会周期性地增大和减小，从而吸入油液并将其压缩后输送到系统中。

2. 液压系统中的溢流阀有什么作用？答案：溢流阀在液压系统中起到过载保护的作用。

当系统压力超过设定值时，溢流阀会打开，使多余的油液流回油箱，从而保护系统免受过高压力的损害。

六、计算题1. 已知液压缸的活塞直径为100mm，系统压力为10MPa，求液压缸的输出力。

答案：液压缸的输出力F = p × A = 10 × 10^6 Pa × (π × (0.1m)^2) = 3.14 × 10^5 N七、论述题1. 论述液压系统在工业自动化中的优势和局限性。

答案：液压系统在工业自动化中的优势包括：输出力大，响应速度快，控制精度高，结构紧凑，维护简单。

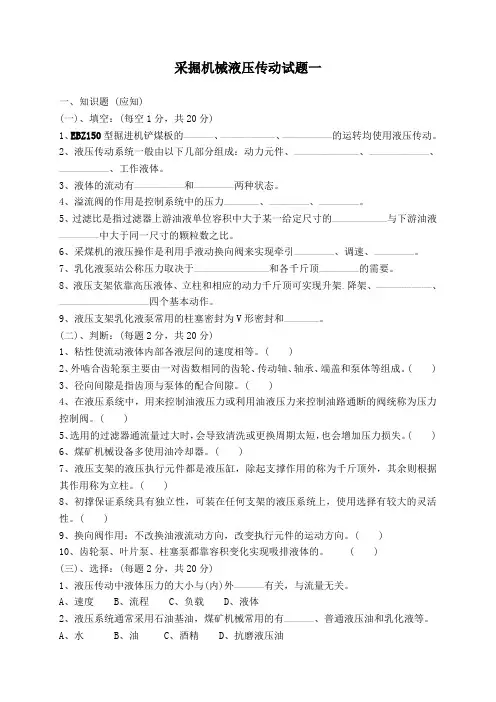

采掘机械液压传动试题一一、知识题 (应知)(一)、填空：(每空1分，共20分)1、EBZ150型掘进机铲煤板的——————、———————————、——————————的运转均使用液压传动。

2、液压传动系统一般由以下几部分组成：动力元件、—————————————、————————————、——————————、工作液体。

3、液体的流动有——————————和————————两种状态。

4、溢流阀的作用是控制系统中的压力———————、————————、————————。

5、过滤比是指过滤器上游油液单位容积中大于某一给定尺寸的———————————与下游油液————————中大于同一尺寸的颗粒数之比。

6、采煤机的液压操作是利用手液动换向阀来实现牵引————————、调速、————————。

7、乳化液泵站公称压力取决于———————————————和各千斤顶————————的需要。

8、液压支架依靠高压液体、立柱和相应的动力千斤顶可实现升架、降架、———————————、——————————————————四个基本动作。

9、液压支架乳化液泵常用的柱塞密封为V形密封和———————。

(二)、判断：(每题2分，共20分)1、粘性使流动液体内部各液层间的速度相等。

( )2、外啮合齿轮泵主要由一对齿数相同的齿轮、传动轴、轴承、端盖和泵体等组成。

( )3、径向间隙是指齿顶与泵体的配合间隙。

( )4、在液压系统中，用来控制油液压力或利用油液压力来控制油路通断的阀统称为压力控制阀。

( )5、选用的过滤器通流量过大时，会导致清洗或更换周期太短，也会增加压力损失。

( )6、煤矿机械设备多使用油冷却器。

( )7、液压支架的液压执行元件都是液压缸，除起支撑作用的称为千斤顶外，其余则根据其作用称为立柱。

( )8、初撑保证系统具有独立性，可装在任何支架的液压系统上，使用选择有较大的灵活性。

( )9、换向阀作用：不改换油液流动方向，改变执行元件的运动方向。

临沭县职业中专《液压与气压传动技术》理论试题第一部分选择题1、由大多数测压仪表所测得的压力是( )A. 绝对压力B. 真空度C. 相对压力D. 大气压力2、某一牌号L-HL22普通液压油的运动黏度平均值为22m㎡/s，测量温度标准值为( )A. 20℃B. 40℃C. 60℃D. 不确定3、液压油的黏度对 ( )变化十分敏感A. 压力B. 负载C. 温度D. 湿度4、在密闭容器中，施加于静止液体上的压力将被转到液体各点，但其值将( )A. 放大B. 缩小C. 不变D. 不确定5、当环境温度较高时，宜选用粘度等级 ( )的液压油A.较低B.较高C.都行D.都不行6、液压系统的工作压力是由( )A.负载决定B.溢流阀调定C.液压泵的额定压力决定7、液压传动中所用的油液，随着油液温度的升高，其粘度将( )A.不变B.略有上升C.显著上升D.显著下降8、液压油( )常常是液压系统发生故障的主要原因。

A.温升过高B.粘度太小C.粘度太大D.受到污染9、当温度升高时，油液的黏度( )A.下降B.增加C.没有变化10、国际标准ISO对油液的黏度等级（VG)进行划分，是按这种油液40℃时( )黏度的平均值进行划分的。

A. 动力黏度B.运动粘度C.赛式黏度D.恩式黏度11、当温度下降时，油液的黏度( )A.下降B.增加C.没有变化12、液压传动中所用的油液，当温度升高时，其粘度将( )A.不变B.略有上升C.显著上升D.显著下降13、压力对粘度的影响是（）A.没有影响B. 影响不大C.压力升高，粘度降低D.压力升高，粘度显著升高14、单向定量泵的图形符号是( )15、双向变量泵的图形符号是( )16、低压液压系统一般宜采用( ）A. 齿轮泵B.叶片泵C.柱塞泵D.均可17、自吸性能好的液压泵是( ）A. 叶片泵B. 柱塞泵C. 齿轮泵D.变量叶片泵18、液压系统中液压泵属于( )A.动力部分B.执行部分C.控制部分D.辅助部分19、液压系统的动力元件是( )A.电动机B.液压泵C.液压缸D.液压阀20、不能作为双向变量泵的是( )A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵21、外啮合齿轮泵的特点有( )A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22、单作用叶片泵( )A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23、柱塞泵是用于( )系统中A.高压B.中压C.低压D.都不可以24、外啮合齿轮泵吸油口比压油口做得大，其主要原因是( )A.防止困油B.增加吸油能力C.减少泄露D.减少径向不平衡力25、高压系统宜采用( )A.齿轮泵B.叶片泵C.柱塞泵。

液压与气压传动考试题及答案题目一：液压传动的基本原理答案：液压传动是利用液体在管道中传递压力和能量的一种机械动力传动方式。

其基本原理是通过液体介质在密闭管道中的压力传递，将液体的压力能转换为机械能，实现机械装置的工作。

题目二：液压传动系统的组成部分答案：液压传动系统由以下几个主要部分组成：1. 液压液体：液压系统中所使用的液体，通常为油，能够传递压力和能量。

2. 液压泵：用于将机械能转换为液压能的装置，将液压液体从油箱中吸入，并通过压力输送至液压马达或液压缸。

3. 液压阀：用于控制液压系统的流量、压力和方向等参数，确保系统按照设定的要求工作。

4. 液压缸或液压马达：液压能在其中转换为机械能，产生所需的线性或旋转运动。

5. 油箱：用于存放液压液体的容器，并通过油杯等装置补充液体的损耗。

6. 管道和连接件：将液压系统中的各个部分连接起来，传递液体和能量。

7. 控制元件和传感器：用于监测和控制液压系统的工作状态，实现自动化控制功能。

题目三：气压传动的特点及应用领域答案：气压传动是利用气体在管道中传递压力和能量的一种机械动力传动方式。

与液压传动相比，气压传动具有以下特点：1. 压缩空气是气源，使用方便，不易受环境条件限制。

2. 气压传动装置结构相对简单，维护保养方便。

3. 气体具有良好的弹性，运动灵活，可实现快速的动作响应。

气压传动广泛应用于以下领域：1. 工业自动化领域：如自动化装配线、气动机械手等。

2. 交通运输领域：如汽车、飞机和火车等的制动系统。

3. 建筑工程领域：如起重机、挖掘机等的液压系统。

题目四：气压传动系统的主要组成部分答案：气压传动系统由以下几个主要部分组成：1. 压缩机：用于将大气中的空气压缩成高压气体。

2. 气体储气罐：用于储存压缩空气，平稳供给气压传动系统所需的压力和气量。

3. 气压阀门：用于控制气体的流量、压力和方向等参数，确保系统按照设定的要求工作。

4. 气缸或气动马达：气压能在其中转换为机械能，产生所需的线性或旋转运动。
