住宅小区供电方案随着人们生活水平的不断提高,住宅小区对电力供应的需求和要求也越来越高。
一个安全、稳定、可靠的供电方案对于保障居民的正常生活和小区的各项设施运行至关重要。
下面将详细介绍一种较为完善的住宅小区供电方案。
一、小区用电负荷计算要设计合理的供电方案,首先需要准确计算小区的用电负荷。
小区的用电负荷主要包括居民生活用电、公共设施用电(如电梯、路灯、楼道灯等)、商业用电(如小区内的超市、理发店等)。
居民生活用电可根据小区的户数、每户的平均用电功率以及同时使用系数来计算。
一般来说,每户的平均用电功率可以参考当地的居民用电标准,并考虑未来一定时间内可能的增长。
公共设施用电则需要分别计算各个设施的用电功率和使用时间。
例如,电梯的功率较大,但使用时间相对较短;路灯和楼道灯功率较小,但使用时间较长。
商业用电则要根据商业类型和规模进行估算。
通过以上综合计算,可以得出小区的总用电负荷,这是选择供电设备和确定供电方式的重要依据。
二、供电电源及电压等级住宅小区的供电电源通常来自当地的电网。
根据小区的规模和用电负荷,选择合适的电压等级接入。
一般情况下,对于中小型住宅小区,可采用 10kV 电压等级接入;对于较大规模的住宅小区,可能需要更高电压等级的接入,如 35kV 。
为了提高供电的可靠性,小区应尽量采用双电源供电,即从两个不同的变电站或同一变电站的不同母线引入电源。
这样,当一个电源发生故障时,另一个电源能够及时投入,保障小区的正常用电。
三、变电站及配电室的设置根据小区的布局和用电负荷分布,合理设置变电站和配电室。
变电站一般设置在小区的负荷中心附近,以减少线路损耗和电压降。
对于高层住宅小区,可在每栋楼或每几栋楼设置一个配电室,将10kV 电压降压为 04kV ,再分配到各个用户。
配电室的位置应选择在通风良好、干燥、便于设备运输和维护的地方。
同时,要考虑与周围环境的协调,避免对居民生活造成影响。
四、线路敷设小区内的供电线路主要包括高压进线和低压出线。
2024年小区电路设计方案范文一、引言随着科技的不断发展和人们生活质量的提高,电力需求逐渐增加。
作为一个小区的电气设计师,面对日益增长的电力需求,我们需要设计一套合理的电路系统,以满足小区居民的日常生活和工作需求,保障小区的用电安全和稳定性。
本文将详细介绍2024年小区电路设计方案。
二、电路总体设计方案1.电源供应与配电系统设计根据小区规模和电力需求,选择合适的发电设备。
考虑到环保和经济性,可采用新能源发电设备,如太阳能发电系统、风力发电系统等。
2.装置选择与电缆布置为了满足不同区域和建筑物的用电需求,应选择不同型号和规格的电表、断路器、开关等装置,并按照需要布置电缆线路。
在布置电缆时,应尽量减少电缆的长度,减少线路损耗,提高能源利用效率。
3.智能化控制系统设计随着智能化技术的不断发展,可以建立一个智能化的电路控制系统,通过传感器和自动化设备实现电力的精确控制和管理。
例如,可以利用智能电表实时监测和记录用电情况,根据需要自动调整电力输出,实现能源的合理利用和节约。
三、住宅区电路设计方案住宅区是小区的主要用电区域,因此需要设计一套合理的住宅区电路系统,以满足居民的日常生活需求。
1.居民家庭电路设计每个居民家庭需要有独立的电路系统,包括明暗电路、空调电路、水泵电路等。
为了保证用电安全,可以采用漏电保护器和过载保护器等装置。
2.公共区域电路设计公共区域包括小区的公共空间、道路、花园等。
这些区域的电路系统需要满足大量人员和设备的用电需求。
为了提高用电效率,可以采用照明感应器、定时开关等智能化设备,根据人员和光线的变化自动调整照明亮度。
3.安全防护电路设计为了保障小区的安全,需要设计安全防护电路系统,包括入侵报警系统、视频监控系统等。
这些系统需要将信号传输到安全控制中心,并及时发出警报,提醒工作人员采取相应的措施。
四、商业区电路设计方案商业区是小区的经济中心,包括商场、餐饮店、办公楼等。
商业区的电力需求相对较大,因此需要设计一套适应商业需求的电路系统。

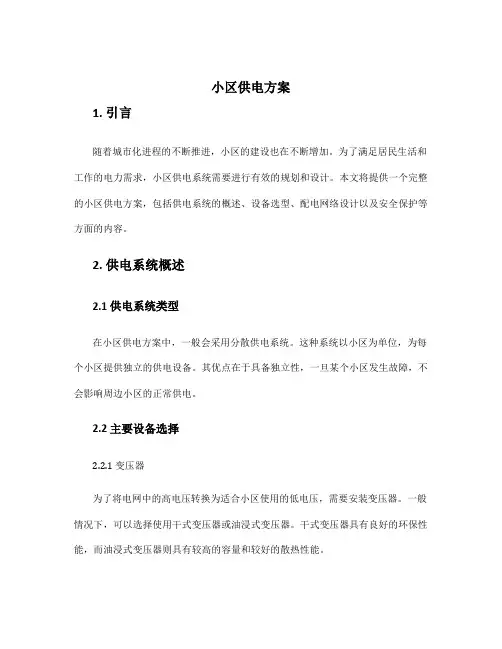

小区供电方案1. 引言随着城市化进程的不断推进,小区的建设也在不断增加。
为了满足居民生活和工作的电力需求,小区供电系统需要进行有效的规划和设计。
本文将提供一个完整的小区供电方案,包括供电系统的概述、设备选型、配电网络设计以及安全保护等方面的内容。
2. 供电系统概述2.1 供电系统类型在小区供电方案中,一般会采用分散供电系统。
这种系统以小区为单位,为每个小区提供独立的供电设备。
其优点在于具备独立性,一旦某个小区发生故障,不会影响周边小区的正常供电。
2.2 主要设备选择2.2.1 变压器为了将电网中的高电压转换为适合小区使用的低电压,需要安装变压器。
一般情况下,可以选择使用干式变压器或油浸式变压器。
干式变压器具有良好的环保性能,而油浸式变压器则具有较高的容量和较好的散热性能。
2.2.2 配电箱配电箱作为小区供电系统的核心设备之一,用于将变压器输出的电能分配到各个用电设备。
在选型时,需要考虑到电流负荷、电缆容量和维护保养等因素。
2.2.3 电缆电缆是供电系统中重要的连接组件。
为了确保供电系统的正常运行,应选用质量可靠、电压容量适合的电缆。
一般建议选择绝缘层优良、耐腐蚀的电缆。
3. 配电网络设计3.1 线路布置为了确保小区住户能够得到充分的电力供应,应设计合理的线路布置。
一般情况下,可以根据小区规模和用电负荷来确定主干线路和支线路的数量和容量。
3.2 线路保护为了保护供电系统不受外界因素干扰和故障的影响,需要设计完善的线路保护装置。
常见的线路保护装置包括断路器、熔断器和过电压保护器等。
通过合理的线路保护设计,可以有效地提高供电系统的可靠性和安全性。
4. 安全保护小区供电系统的安全保护是非常重要的。
为了防止意外事故的发生,应采取以下措施:4.1 地面接地在小区供电系统中,应设置合适的接地装置,以确保系统的安全运行。
接地装置的选择和布置应符合相关的电力设计标准。
4.2 防雷措施小区供电系统需要采取防雷保护措施,以避免雷击引发火灾和设备损坏。
住宅小区供电管理优化方案随着社会的发展和人们生活水平的提高,住宅小区的建设越来越普遍。
供电作为小区正常运行的重要基础设施之一,如何进行高效的供电管理,成为了小区管理者亟待解决的问题。
本文将从小区供电负荷优化、设备更新和维护、能耗管理三个方面,提出住宅小区供电管理的优化方案。
一、小区供电负荷优化住宅小区供电负荷是指小区内总体电力需求。
为了满足住户的正常用电需求,供电负荷的管理至关重要。
以下是几个优化小区供电负荷的措施:1. 负荷调峰管理:通过合理规划小区用电高峰时段和低谷时段,优化供电系统的负荷分配。
例如,在白天高峰时段,可以合理降低公共区域的照明亮度,减少能耗,从而降低整个小区的负荷。
2. 用电设备管理:对小区内的用电设备进行定期检查和维护,确保设备的正常运行。
同时,鼓励居民使用高效节能的电器设备,减少能源浪费,降低用电负荷。
3. 住户用电监控:利用智能电表等技术手段,实时监控住户的用电情况。
通过数据分析,及时发现用电异常和潜在的用电风险,并采取相应的措施进行管理,提高用电安全性。
二、设备更新和维护供电设备的更新和维护是确保供电系统正常运行的重要环节。
以下是几个设备更新和维护的措施:1. 定期设备巡检:定期对小区供电设备进行巡检,发现设备故障和潜在问题。
及时维修和更换老化设备,预防设备故障造成供电中断。
2. 新技术应用:引进新技术,如自动化设备监控系统、远程监控等,提高设备运行的可靠性和安全性。
通过实时监控和自动报警,能够及时发现设备故障,并采取措施进行维修和处理。
3. 人员培训和管理:提高维护人员的专业技能和管理水平,确保设备维护工作的高效进行。
定期组织维护人员进行培训,了解最新的供电设备技术和维护方法。
三、能耗管理合理管理小区的能耗,不仅可以降低供电成本,还能减少对环境的影响。
以下是几个能耗管理的措施:1. 能源监测系统:安装能源监测系统,实时监测和分析小区的能源消耗情况。
通过数据分析,及时发现能源的浪费和低效使用问题,并提出相应的改进措施。
小区供电工程施工方案一、工程概况小区供电工程是指为小区内的住宅、商业和公共设施提供电力供应的工程。
一般包括变电站、配电线路、配电设备和户内电气设施等。
本方案旨在对小区供电工程施工进行全面规划和安排。
二、工程内容1. 变电站建设:根据小区的用电需求和规划发展,确定变电站的位置和容量。
变电站应满足小区内的住宅、商业和公共设施的供电需求,同时考虑到未来的扩建和增加负荷的可能性。
2. 配电线路建设:根据小区的用电规划,确定主干线路和分支线路的走向和容量。
主干线路应保证供电可靠性和安全性,分支线路应满足各个建筑物的供电需求。
3. 配电设备安装:包括变压器、开关设备、保护设备和计量设备等的安装和调试。
这些设备是供电系统的核心部分,必须按照相关标准和规范进行安装和接线。
4. 户内电气设施:包括住宅、商业和公共设施内的线路、开关和插座等设备的安装和调试。
这些设施是供电系统的终端部分,直接影响到用户的用电安全和便利性。
三、工程施工流程1. 前期准备:根据施工图纸和技术要求,确定施工队伍和施工计划。
同时做好供电设备的采购和调试准备工作。
2. 土建施工:包括变电站基础的浇筑、配电线路的铺设和埋地管道的铺设等工作。
这些工程是供电工程的基础,必须按照设计要求和标准进行施工。
3. 设备安装:包括变电站设备、配电设备和户内电气设施的安装和调试。
这些设备是供电系统的核心部分,必须由专业的电气工程师和技术人员进行安装和调试。
4. 联合调试:在设备安装完成后,进行联合调试和试运行。
检测变电站、配电线路和户内电气设施的运行情况,确保供电系统的稳定和可靠。
5. 完工验收:对供电系统进行全面检查和测试,确保各项指标符合规定要求。
通过供电系统的竣工验收,获得相关部门的供电许可证。
四、施工注意事项1. 安全第一:供电工程是属于高压电工程,施工中必须严格按照安全操作规程进行施工,确保施工人员的人身安全和设施的完好。
2. 质量第一:供电工程的设备和线路必须符合国家标准和行业规范,施工中要加强质量检验和监管,确保施工质量符合要求。
建造住宅小区的供电系统方案随着城市发展和人口增长,建造住宅小区的供电系统方案变得越来越重要。
供电系统是确保小区住户获得稳定、安全和高质量电力供应的关键要素。
本文将探讨建造住宅小区的供电系统方案,以确保小区居民的需求得到满足。
一、总体规划在制定住宅小区的供电系统方案之前,应首先进行详细的总体规划。
包括考虑住宅小区的规模、用电负荷、建筑形式以及居民的需求。
同时还需要考虑未来扩展的可能性,以确保供电系统能够适应未来的增长。
二、供电系统设计1. 电源选择在建造住宅小区的供电系统方案中,应选择可靠的电源。
一般来说,可以考虑从公共电网接入电力,或者使用分布式发电系统如太阳能光伏电池板。
公共电网具有稳定的供电能力,而分布式发电系统能够提供绿色能源,并减少对公共电网的依赖。
2. 供电设备在供电系统设计中,需要选择合适的供电设备,确保其适应小区的用电负荷。
包括变压器、配电柜、开关设备等。
同时,应确保设备具备过载保护、短路保护等安全措施,以保障供电的稳定性和安全性。
3. 配电系统为了提供稳定的电力供应,应设计合理的配电系统。
可以使用环网供电系统或者截然分开的供电系统,根据小区的特点和用电需求进行选择。
同时,还应考虑到供电负荷的平衡,避免过度集中供电,以确保每个住宅单元的用电需求得到满足。
4. 安全性设计供电系统的安全性设计至关重要。
应根据国家的安全标准,安装相应的过流保护、漏电保护等装置,以避免电气事故的发生。
此外,还应注意供电设备和线路的防火设计,以确保住宅小区的供电安全。
三、架设电缆和线路在建造住宅小区的供电系统方案中,电缆和线路的架设是一个重要环节。
应确保电缆和线路的布置合理,避免交叉干扰,保障供电的稳定性。
1. 主干线路主干线路是供电系统的骨架,应设计为可靠、耐用的电缆或导线。
根据用电负荷进行合理的截面选择,并保证线路的承载能力。
2. 分配线路在住宅小区内部,需要将主干线路连接到各个住宅单元。
一般可以采用地下或者架空的方式进行线路的布置。
高可靠性的住宅小区供电方案随着城市的不断发展和人们生活水平的提高,住宅小区成为了人们居住的首选。
然而,住宅小区的供电方案也因此变得倍加重要。
在现代社会中,电力供应对于居民们的日常生活、工作以及其他方方面面都至关重要。
因此,为了确保住宅小区的居民能够获得高可靠性的电力供应,一个全面的供电方案是不可或缺的。
I. 供电需求分析在制订供电方案之前,首先需要进行供电需求分析。
这包括了以下几个方面:1. 居民用电需求:通过调查和统计住宅小区居民的用电情况和需求,可以确定每户家庭的平均用电量,从而估计整个小区的总用电量。
2. 公共设施用电需求:考虑到住宅小区内的公共设施,例如游泳池、公园、健身房等,这些设施通常消耗大量的电力,需要将它们的用电需求考虑在内。
3. 非正常用电需求:防范住宅小区可能出现的紧急情况,例如火灾、防暴等情况下需要消耗大量电力的紧急设备,也需要将其用电需求纳入供电方案的考虑范围。
II. 备用电源系统设计基于供电需求的分析,为了确保高可靠性的供电,备用电源系统是必不可少的。
1. 总体设计:备用电源系统需要考虑到整个住宅小区的用电需求,并根据用电负载的特点来确定备用电源的容量和数量,以保障供电的连续性和稳定性。
2. 独立电源:备用电源系统应采用独立的电源,例如独立的发电机组或者蓄电池系统。
这样可以避免单一故障对整个住宅小区的供电造成影响。
3. 自动切换装置:备用电源系统应配备自动切换装置,能够在主电源故障时自动切换至备用电源,确保供电的连续性。
III. 电力监控与管理系统为了实现住宅小区供电方案的高可靠性,电力监控与管理系统是必要的。
这可以通过以下方式来实现:1. 远程监控:通过安装监控设备和传感器,实现对住宅小区供电系统的实时监控。
这样能够及时发现故障,并采取相应的措施。
2. 数据分析:采集并分析供电系统的数据,帮助预测供电系统的健康状态,以及预测未来可能出现的故障,从而提前进行维护和修复。

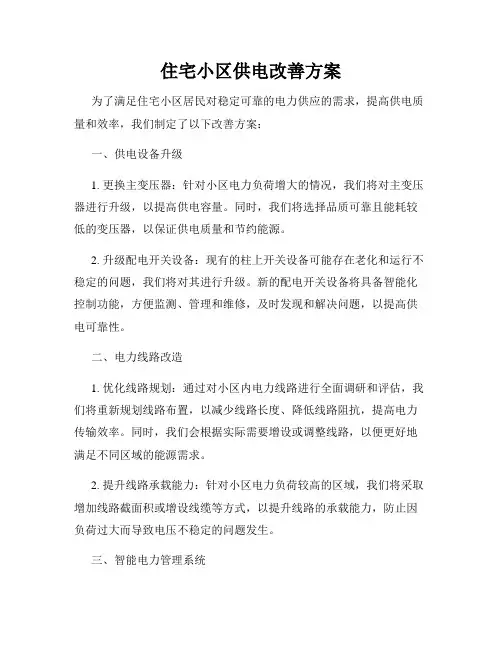

住宅小区供电改造方案改善居民生活随着社会的进步和科技的发展,住宅小区供电需求也日益增长。
然而,老旧的供电设施已经无法满足现代化的需求,给居民的生活带来了一定的不便。
为了改善居民的生活质量,住宅小区供电改造势在必行。
本文将从供电设备更新、电网升级以及能源管理等方面探讨住宅小区供电改造方案。
一、供电设备更新为了提高供电的稳定性和可靠性,住宅小区供电设备需要进行更新。
首先是变压器的更换,老旧的变压器容量小,无法满足现在的用电需求。
新的变压器应具备较大的容量和更高的效率,以确保居民正常用电。
其次是开关设备的更新,新的开关设备应具备较高的灵敏度和更好的可靠性,以减少供电故障和事故的发生。
最后是配电箱的升级,新的配电箱应具备智能化功能,能够监测电流、电压等参数,以提前预警供电故障,确保供电的安全性。
二、电网升级作为供电的主干,电网的升级至关重要。
在住宅小区供电改造中,应考虑对电网的升级,以提高供电的可靠性和稳定性。
首先是电缆的更换,老旧的电缆线路寿命较短,容易出现故障。
换用新的电缆线路,能够更好地抵抗环境因素的影响,并且具备更高的耐久性和可靠性。
其次是电网的智能化管理,引入智能监测系统,实时监测电网的运行状态,如电压波动、电流负荷等,以保障供电的稳定性。
此外,还可以考虑将电网与光伏发电系统结合,提高供电的绿色化程度,减轻对传统能源的依赖。
三、能源管理住宅小区供电改造除了设备和电网的升级外,还应加强对能源的管理。
合理安排电力调度,以避免高峰期供电不足的情况发生。
引入智能电表和智能电网管理系统,实时监测居民的用电情况,以便合理分配电力资源。
同时,鼓励居民降低用电峰值,提倡绿色、节能的用电方式,如使用节能灯具、购买高能效家电等,减少对能源的消耗。
另外,可以考虑建设住宅小区的微电网系统,实现对小区内部电力的独立控制和管理,以更好地应对突发状况和保障供电的稳定性。
综上所述,住宅小区供电改造方案在提高供电设备稳定性、升级电网和加强能源管理等方面起到了关键作用。
住宅小区供电设施规划与改善方案在现代城市化进程中,住宅小区的建设与发展是不可避免的。
而与此同时,供电设施的规划与改善也成为了一个关键的问题。
本文旨在就如何合理规划和改善住宅小区的供电设施进行探讨,并提供一些解决方案。
一、供电设施规划的重要性住宅小区的供电设施规划对于居民的生活质量和社区的发展至关重要。
合理规划能够保障供电设备的稳定运行,降低用电故障率,并为未来的扩建提供便利条件。
因此,在进行供电设施规划时,需充分考虑以下几个因素:1. 小区规模与用电负荷:根据小区的规模和居民人口的增减情况,合理评估用电负荷,从而决定供电设备的容量大小。
2. 设备选型与布局:选择适当的供电设备,如配电柜、变压器等,确保其具备良好的性能和可靠性。
同时,合理布置这些设备,便于维护和使用。
3. 系统的灵活性:供电设施规划应充分考虑未来发展的需要,预留合适的电力容量供后期扩建使用,并预留接入新能源设备的接口。
二、供电设施改善的方案除了规划阶段的工作外,住宅小区中已建成的供电设施如存在问题或需要改善时,也需要采取相应的措施。
以下是一些供电设施改善的方案:1. 设备更新与升级:根据供电设备的使用年限和技术水平,适时进行设备的更新和升级,以提高供电设施的性能和可靠性。
2. 故障排查与维护:定期检查供电设备的运行状态,发现故障及时修复,确保供电设施的正常运行。
3. 能源管理与优化:采用先进的能源管理技术,如智能电网等,优化供电设施的运行效率和节能减排。
4. 安全保障与应急处理:加强供电设施的安全保护措施,如设立监控系统、建立应急预案等,确保供电设备在突发情况下的快速恢复和保障居民的安全。
5. 资金投入与管理:合理规划供电设施改善的资金投入,并加强对资金使用的管理,确保资源的有效利用。
三、案例分析以某小区供电设施改善为例,该小区的用电负荷随着人口的增加而增加,原有的供电设备已无法满足需求。
为此,小区采取了以下措施进行改善:1. 增加变压器容量:对现有变压器进行升级,以增加供电设备的容量和稳定性。
随着城市化进程的加快,住宅小区建设日益增多,居民对供电质量的要求也越来越高。
为了满足居民用电需求,提高供电可靠性,本方案针对某住宅小区居民供电工程进行施工设计。
二、施工范围及内容1. 施工范围:本工程包括住宅小区内所有居民楼、公共设施、地下车库等区域的供电线路、配电箱、变压器等设施的安装、改造和维修。
2. 施工内容:(1)居民楼供电线路改造:对老旧居民楼进行线路改造,提高供电质量;(2)配电箱安装:在居民楼、公共设施、地下车库等区域安装配电箱,实现集中控制;(3)变压器改造:对老旧变压器进行改造,提高供电能力;(4)电缆敷设:敷设电缆,确保供电线路安全、可靠;(5)施工过程中对原有设施的保护和恢复。
三、施工方案1. 施工准备(1)成立施工组织机构,明确各岗位职责;(2)编制施工方案,明确施工工艺、施工方法、施工进度等;(3)组织施工人员培训,提高施工技能和安全意识;(4)备齐施工材料、设备、工具等。
2. 施工工艺(1)居民楼供电线路改造:拆除老旧线路,敷设新的电缆,连接配电箱;(2)配电箱安装:按照设计要求,选择合适的配电箱,进行安装;(3)变压器改造:拆除老旧变压器,安装新的变压器,确保供电能力;(4)电缆敷设:按照设计要求,敷设电缆,确保电缆安全、可靠;(5)施工过程中对原有设施的保护和恢复:在施工过程中,注意保护原有设施,确保施工质量。
3. 施工进度(1)施工前期准备:1周;(2)居民楼供电线路改造:2周;(3)配电箱安装:1周;(4)变压器改造:1周;(5)电缆敷设:2周;(6)施工收尾及验收:1周。
四、质量保证措施1. 严格按照设计要求和施工规范进行施工;2. 对施工人员进行技术交底,确保施工质量;3. 施工过程中,加强质量检查,发现问题及时整改;4. 施工完成后,组织验收,确保工程质量。
五、安全保证措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品;2. 施工现场设置安全警示标志,确保施工安全;3. 施工过程中,加强安全教育培训,提高施工人员安全意识;4. 施工结束后,对施工现场进行清理,确保施工安全。
句容黄梅地块电气设计说明
一、工程概况
1、本期规划范围总用地17ha,总建筑面积77.02万m2。
2、总建筑户数为3548户,所有户型面积之和为434800 m2,所有住宅公摊面积约为49700m2,左右。
3、建筑面积120m2及以下的户数为2994。
4、建筑面积120m2以上、150m2及以下的住宅户数为108户。
5、建筑面积150m2以上、267m2以下的住宅户数为208。
6、建筑面积267m2以上的户数为238户。
7、小商铺建筑面积为3500m2左右,酒店建筑面积为62800 m2左右,员工宿舍楼和其它公建面积为43500 m2左右,地下室(含架空层)建筑面积17.59万m2。
二、设计依据
1、上级各部门和当地政府各部们批准的文件及甲方设计任务书
2、国家现行有关设计规程、规范及标准,主要包括:
(1)《建筑设计防火规范》(GB50016-2006);
(2)《高层民用建筑设计防火规范》(GB50045-95);
(3)《住宅设计规范》(GB50096-1999);
(4)《民用建筑电气设计规范》(JGJ/T16-2008);
(5)《建筑物防雷设计规范》(GB50057-95)(2005版);
(6)《10kV及以下变配电所设计规范》(GB50053-94);
(7)《低压配电设计规范》(GB50054-95);
(8)《供配电系统设计规范》(GB50052-95);
(9)《火灾自动报警系统设计规范》(GB50116-98);
(10)《城市道路照明设计标准》(CJJ45-200;
(11)《城市电力规划规范》(GB50293-1999);
(12)城市电力网规划设计导则Q/GDW 156-2006;
(13)汽车库、修车库、停车场设计防火规范(GB50067-97);
(14)江苏省新建居住区供配电设施规划设计导则(试行);
3、内部各工种提供的资料;
三、设计范围
1、变配电系统
2、应急电源系统
3、小区照明及配电系统
4、消防电气系统
5、接地系统
6、能源远传及计量系统
7、电缆敷设
四、变配电系统
1、负荷级别:
(1)本小区要求作为一级负荷供电的有以下建筑和设备:地下室停车库,高层住宅中的消防设备和小区的消防泵房、生活水泵房、电梯、酒店和任一层面积超过3000m/m的超市中的消防设备和规范规定的其它一级负荷。
所有一级负荷采用自备发电机作为备用应急电源。
(2)除上述的一级以外的其它建筑其供电负荷均为三级负荷。
如住宅每户用电、综合楼和所有小型商铺,路灯照明,园林照明等。
2、小区负荷统计
(1)本小区住宅用电按建筑面积120m2及以下的,基本配置容量为每户8kW。
(2)建筑面积120m2以上、150m2及以下的住宅,基本配置容量为每户12kW。
(3)建筑面积150m2以上的住宅,基本配置容量为每户16kW,面积超过267以上的住宅,超出部分按60w/m2计算。
(4)公共建筑按实际需要负荷进行计算的原则对本小区本期所有住宅用电负荷和专变用电负荷进行了计算,其整个计算结果如下:
住宅和商铺用电变压器总配置容量为19518KW、其所选变压器为10x800KVA+34x630KVA10台;酒店专变容量为4x1000KVA+1x630KVA;宿舍专变容量为2x800KVA;其它公变容量为2x630KVA+4x500KVA。
(5)整个小区负荷计算详见负荷计算表。
(配置系数按200户以下取0.6,200户
以上取0.5,变压器容载比取0.8)。
3、终端变配电房数量及布置的原则:
根据从变压器低压出线端至供电计量表之间的电缆实际距离不能大于150米的原则,本期小区共布置了一十九个公变配电房和五个专变配电房,其中酒店一个专变配电房,员工宿舍一个专变配电房,其它三个专变配电房专供地下室建筑及附属的用电设备和所有高层建筑的公摊面积的照明、电梯、风机等附属设备,以及室外园林、建筑外景观、路灯等照明。
(注:由19#电房供电的19#、20#楼J173型中的电梯、公共照明和该楼的地下室及附属设备由19#公变电房供电)。
4、供电电源电压及开闭所数量:
根据江苏省新建居住区供配电设施规划设计导则(试行)规定,本小区总配置容量为28711KW小于30000KW;可采用10KV多回路供电的方式对本小区本期建筑进行供电。
根据所计算的配置容量和本期建筑为高层的特点,本期供电设置四个开闭所(中压开关站)从而达到每个开关站供电的容量不超出8000KVA;同时根据导则规定高层建筑采用A类供电方式进行接线的要求,共需要外部引进四根10KV的电缆分别进四个开关站进行供电。
5、开关站与开关站台之间、开关站与终端电房之间接线的方式:
(1)一号开关站同一号变配电房合建,向1#、2#、3#、4#公变电房和20#专变电房、酒店电房的一台630KVA的变压器供电,接线形式为放射式,其供电的容量为6880KW。
同时以放射接线方式的形式向5#、6#、10#公变电房敷设电缆以作备用电源。
(2)二号开关站为独立建造,向5#、6#、10#、21#专变电房、酒店专变电房进行供电;其接线形式也为放射式,其供电容量为8174KW。
同时以放射接线方式的形式向1#、2#、3#、4#公变电房敷设电缆以作备用电源。
另外一号开关站同二号天关站台之间进行相互联络。
(3)三号开关站和七号变配电房合建,向7#、8#、9#、11#、12#、19#公变电房和22#专变电房供电,接线形式为放射式,其供电的容量为7174KW。
同时以放射接线方式的形式向13#、14#、15#、16#、17#、18#公变电房敷设电缆以作备用电源。
(4)四号开关站和十五号变配电房合建,向13#、14#、15#、16#、17#、18#
公变电房、23#专变电房进行供电;其接线形式也为放射式,其供电容量为6747.4KW。
同时以放射接线方式的形式向7#、8#、9#、11#、12#、19#公变电房敷设电缆以作备用电源。
另外三号开关站同四号天关站台之间进行相互联络。
具体的接线方式详见附图。
5、开闭所(开关站)和终端电房布置的具体位置:
本期住宅所建造的外围地形为三条市政大道呈三角形交叉,其中呈西高,东、南、北三面低的地势走向;根据地势的走向,在建筑设计上采用了整体架空、架空层顶面标高以西面市政道路标高为基点的原则进行了建筑设计,而在整体架空层中的地面标高均为38.70米;而室外东侧南北走向的市政道路和南侧东西走向的市政路地面标高均高38.00~38.50米;除此以外在此架空层下还有大部分设计有地下室。
根据本期建筑的这些特点和江苏省新建居住区供配电设施规划设计导则(试行)中有关条款的规定,我们将5个公变电房、四个开闭所(中压开关站)5个专变电房均设在了此架空层中。
具体电房和开关站所布置的位置详见附图。
五、应急电源系统
小区中一级负荷和二级负荷供电的部分采用备用柴油发电机组供电。
一级负荷和二级中消防设备的负荷正常电源和备用电源在0.4kV回路的未端采用双电源自动切换。
本期住宅部分设计了二处发电机房,分片作为住宅部分的一级和二级负荷备用电源。
酒店单独设立一个发电机房,作为酒店的应急电源。
六、小区照明及配电系统
1、小区内的12米及以上宽的道路(无12米及以上宽的道路时可将8米宽的次干道作主干道对待)高杆路灯,灯型由由公司的环境专业确定。
安装在人行道靠干道内侧。
2、组团内8米及以下的道路两侧绿化带或人行道上,安装庭院灯具作为路灯照明,灯型也由公司的环境专业确定。
3、道路和绿化的照明灯具由就近的专变配电房分片供电。
并同时在低压配电室安装一个路灯控制器箱,由时间控制器自动控制路灯亮的时间。
4、路灯灯杆接地和供电方式接地的形式:
(1)对主干道的高杆灯每灯应在基础之下打一支接地极并与灯杆焊通,供电方式采用TT的接地方式。
(2)对庭院灯供电时,采用TN-S的供电方式进行供电。
(3)庭院灯之间的间距为25米左右,高杆路灯之间的间距为50米左右。
七、消防电气系统
本工程在小区内拟设置1个消防控制室,消防控制室通过光纤与后期发展地块进行联结,同时消防控制室尽量与小区的监控室、门岗结合考虑在一起,另外酒店单独设立一个消防控制室。
消防控制室按规范GB50116-98《火灾自动报警系统设计规范》的要求进行设计。
八、接地系统
在本小区中由于是一个整体建筑,所有建筑物的基础均为一个整体,其建筑物的基础接地电阻非常之低≤1Ω,同时由于电房、开关站均附属在建筑物之内,所以电房、开关站的所有电气接地均可同该建筑物的基础接地进行连接,不需要单独的电气接地装置。
在电室内的接地连接按导则规定要求和国标要求设计即可。
九、能量远传及计量系统
专变采用高供高计的方式,公变采用低压计量的方式,所有住宅、商铺均采用一户一表,高层住宅采用分层电表集中的计量方式,低层住宅和低层小商铺同样采用电表集中的计量方式,同时在每个电表箱中预留采样器的位置作为远传计量系统一部分。
十、电缆敷设:
本小区在建筑物室外的电缆敷设均采用穿管埋地的敷设方式,同时在拐弯和直线适当处作拉线井,在建筑物之内则采用电缆、穿金属线槽架空敷设的方式,在高层竖井内则采用母线槽的敷设方式。
(KW)
1377.2 96.6
72.0
35.7
1581.5
选2x800kVA
注:其中一台630kVA变压器需要为双电源供电。
