2020年电机学全套精品(全册)

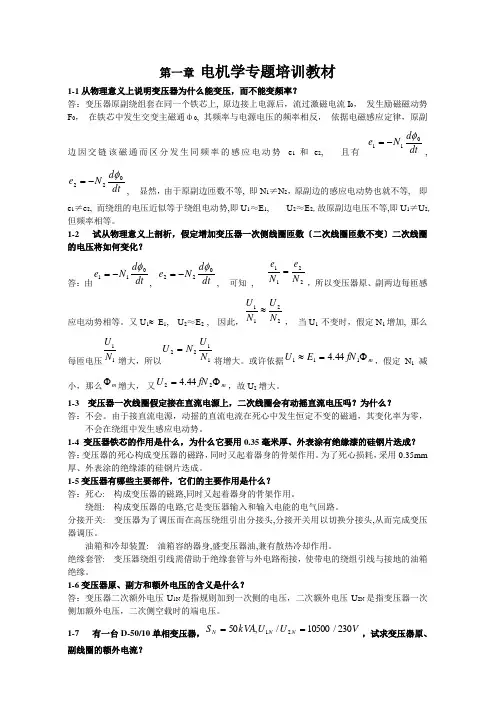

第一章 电机学专题培训教材1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 发生励磁磁动势F 0， 在铁芯中发生交变主磁通ф0, 其频率与电源电压的频率相反， 依据电磁感应定律，原副边因交链该磁通而区分发生同频率的感应电动势 e 1和e 2, 且有dt d N e 011φ-=,dt d N e 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 试从物理意义上剖析，假定增加变压器一次侧线圈匝数〔二次线圈匝数不变〕二次线圈的电压将如何变化？答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，假定N 1增加, 那么每匝电压11N U 增大，所以1122N UN U =将增大。

或许依据m fN E U Φ=≈11144.4，假定 N 1减小，那么m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 变压器一次线圈假定接在直流电源上，二次线圈会有动摇直流电压吗？为什么？答：不会。

由于接直流电源，动摇的直流电流在死心中发生恒定不变的磁通，其变化率为零，不会在绕组中发生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、外表涂有绝缘漆的硅钢片迭成？ 答：变压器的死心构成变压器的磁路，同时又起着器身的骨架作用。

为了死心损耗，采用0.35mm 厚、外表涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：死心: 构成变压器的磁路,同时又起着器身的骨架作用。

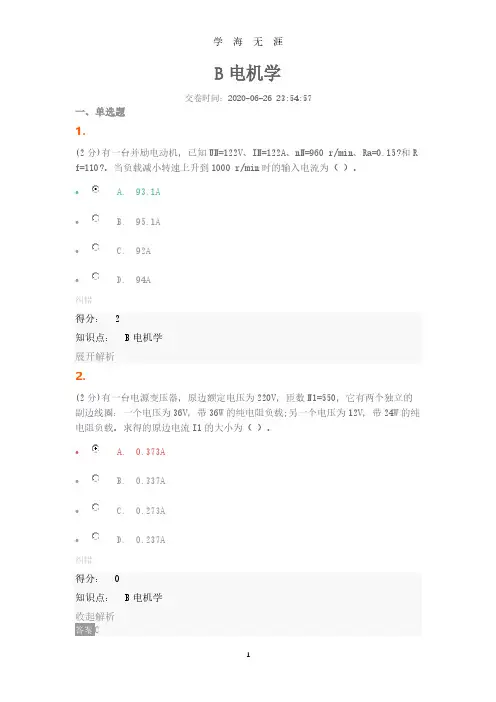

B电机学交卷时间：2020-06-26 23:54:57一、单选题1.(2分)有一台并励电动机，已知UN=122V、IN=122A、nN=960 r/min、Ra=0.15?和R f=110?。

当负载减小转速上升到1000 r/min时的输入电流为（）。

• A. 93.1A• B. 95.1A• C. 92A• D. 94A纠错得分： 2知识点：B电机学展开解析2.(2分)有一台电源变压器，原边额定电压为220V，匝数N1=550，它有两个独立的副边线圈：一个电压为36V，带36W的纯电阻负载;另一个电压为12V，带24W的纯电阻负载。

求得的原边电流I1的大小为（）。

• A. 0.373A• B. 0.337A• C. 0.273A• D. 0.237A纠错得分：0知识点：B电机学收起解析C3.(2分)有一铁心线圈，试分析铁心中的磁感应强度、线圈中的电流和铜损I2R，在直流励磁的情况下，设电源电压与感应电动势在数值上近于相等，且忽略磁滞和涡流。

铁心是闭合的，截面均匀。

那么B、I、I2R分别如何变化（）。

• A. B、I、I2R均不变• B. B变大、I变小、I2R变小• C. B变大、I、不变、I2不变• D. B变小、I不变、I2R不变纠错得分：0知识点：B电机学收起解析A4.(2分)并励发电机的电磁功率与输出功率之差等于（）。

• A. 励磁损耗与铜损之和• B. 铁损与附加损耗之和• C. 铁损、附加损耗与机械损耗之和• D. 铁损与铜损之和纠错得分：0知识点：B电机学收起解析A5.(2分)• A. 500• B. 800• C. 1000• D. 1200纠错得分：0知识点：B电机学收起解析A6.(2分)有一台并励电动机，已知UN=122V、IN=122A、nN=960 r/min、Ra=0.15?和R f=110?。

当负载减小转速上升到1000 r/min时的输入电流为（）。

• A. 93.1A• B. 95.1A• C. 92A• D. 94A纠错得分：0知识点：B电机学收起解析A7.(2分)一台三相异步电动机（鼠笼型）PN=5.5KW，nN=980r/min，功率因素=0.8, 三角形接法。

2020年《电机学》全真模拟试卷及答案（共七套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、填空题（每空1分，共17分）1、直流电机单叠绕组的并联支路对数,单波绕组的并联支路对数。

2、三相交流电机通入三相对称电流产生的磁势具有幅值大小及旋转速度为的特点。

3、十极三相交流电机电枢60槽，相邻两槽相距空间电角度，上层边在第1槽的整距线圈下层边在第槽。

4、三相异步电动机有和和的调速方法。

5、变压器主磁通作用，漏磁通作用。

6、三相异步电动机S=-0.2时，电磁功率零，电动机运行在状态。

7、两台Z （短路阻抗标幺值）不同的变压器并联运行，当负载增加K时，短路阻抗标幺值变压器会先达到满载。

8、从同步电动机V形曲线看出，如果功率因数为落后时，励磁处于励情况，若略减少其励磁电流，其功率因数会，电枢电流会。

二、选择题（每题2分，共20分）1、当电动机拖动负载顺时针旋转时，其电磁转矩为150N.m，逆时针方向，负载转矩为200N.m ，逆时针方向，此刻电动机的转速在（ ）。

A 、增加；B 、减小； C 、不变。

2、一台同步电机运行于电动机状态的依据是空载电动势E 0与端电压U 之间的关系为（ ）A 、E 0＞U ；B 、E 0＜U ；C 、E 0领先U ；D 、E 0落后U 。

3、变压器负载运行时，若负载增大，其铁损为 （ ）。

A 、减小；B 、增大；C 、不变；D 、0。

4、三相异步电动机中电磁功率em P 、总机械功率mec P 与转子铜损耗2Cu P 之间的关系，下列说法中哪一个正确（ ）。

A 、2::1:(1):Cu mec em P P P S S =-；B 、2::(1)::1Cu mec em P P P S S =-；C 、2:::(1):1Cu mec em P P P S S =-；D 、2::1::(1)Cu mec em P P P S S =-。

5、直流发电机由主磁通感应的电动势存在于( )。

2020年《电机学》全真模拟试卷及答案（共三套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、填空题（每空1分，共18分）1、一台三相两极汽轮发电机:Q1=60,y I=5/6τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数,槽距角电角度，线圈节距槽。

2.一台三相变压器的额定电压U1N/U2N=10000/400V,绕组为Y/Δ-11接法，则其变比为。

3．交流电机采用分布绕组目的是和。

4．变压器负载运行时，若负载增大，其铁损为，铜损为。

5．三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持的条件。

6．三相异步电动机运行于转差率s=0.02时，电磁功率为10kw，其转子铜损耗应为 kw，机械功率应为kw。

7．直流电机电枢绕组元件流过的电流是电流，流过正负电刷的电流是电流。

8． 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 r/min ，如果频率降为40Hz ，同步转速为 r/min 。

9．他励直流电动机的三种电气制动的方法分别为 和 和 。

二、选择题（每题2分，共20分）1、电压互感器的副绕组必须牢固接地，副绕组绝对不允许 。

A 、短路；B 、开路；2、8极直流电动机采用单波绕组时，并联支路数为 。

A 、8；B 、4：C 、2。

3、异步电动机等效电路中附加电阻上消耗的功率为 。

A 、轴端输出的机械功率；B 、总机械功率；C 、电磁功率；D 、输入功率。

4、三相异步电动机拖动恒转矩负载从基频向下的变频调速时，保持的条件，是属于（ ）调速。

A 、恒转矩；B 、恒磁通；C 、弱磁；D 、功率5、同步电动机的V 型曲线中，以下哪一种说法是正确的 。

A 、电机处于欠励时，功率因数是超前的；B 、电机处于欠励时，功率因数是滞后的；C 、电机处于过励时，功率因数是滞后的D 、曲线越高，电磁功率越小。

6、以下哪一种起动方法不是三相鼠笼式异步电动机的起动方法 。

《电机学》课程学习指导资料编写曾成碧适用专业: 电气工程及自动化使用层次: 网络学院专科学生四川大学网络教育学院二003年11月《电机学》课程学习指导资料编写: 曾成碧审稿（签字）:审批（主管教学负责人签字）:本课程学习指导资料根据该课程教学大纲的要求, 参考现行教材《电机学》（严震池主编, 中国电力出版社出版, 2000年）以及课程学习光盘, 并结合远程网络业余教育的教学特点和教学规进行编写, 适用于电气工程专业专科学生。

第一部分课程的学习目的及总体要求一、课程的学习目的《电机学》是电气工程类专业的一门主干课和必修技术基础课, 通过这门的学习, 使学生掌握各类电机的运行性能和实验技巧, 一方面为学习本专业的有关专业课准备必要的基础知识, 另一方面为学生在今后从事专业技术工作中, 保证电机工作稳定、可靠和经济运行打下扎实基础。

二、应先修课程: 电路、磁路、高等数学、线性代数。

熟悉各种电路、磁路参数的物理意义及其规交流电路分析（含相量图）及计算（含复数运算）、电磁感应原理、电磁力定及特磁性物质的磁化性能等；掌握微分、一阶线性微分方程、傅立叶级数、线性代数的矩阵运算。

三、电气工程专业的后续课程有: 发电厂电气主系统、电力系统基础、电力系统继电保护、电力系统自动装置、高电压技术、同步电机励磁系统等。

四、课程的总体要求1、《电机学》是理论性、实践性、综合性均较强的一门课程, 通过本课程的学习, 使学生在理论基础、基本知识和基本技能方面得到较好的培养和锻炼。

2、全面深入理解各种电机的电磁作用原理和机、电能量转换关系, 既要掌握各种电机的共性, 又要掌握各种电机的个性和特点；3、系统的获得电机学中电动势平衡、磁动势平衡和转矩平衡关系。

能应用自如地用基本方程、相量图和等效电路三个工具来分析奠基的各种运行状态、并掌握的运行特性4、掌握这种电机主要参数的物理意义及其对运行性能的影响5、获得用工程观点来处理工程实际问题的初步锻炼通过实验, 应具备掌握电机的基本试验技能和操作技能第二部分课程学习的基本要求及重点难点内容分析第一篇变压器本篇的主要内容:变压器的基本工作原理与结构；单相变压器运行原理与运行特性；三相变压器；变压器运行；其它变压器；（1）1.本篇学习要求应熟悉的内容:熟悉变压器的基本工作原理、结构及分类；变压器的额定容量、额定电压和额定电流的关系；三相变压器的磁路系统、绕组连接方式和铁心结构对空载电势波形的影响；变压器的不对称运行；三绕组变压器；自耦变压器。

2020年《电机学》全真模拟试卷及答案（共四套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、选择题（本大题共有16个空，每空1.5分，共24分。

请将答案填在下面的括号内）1、铁磁材料置于交变磁场中，材料被反复交变磁化，磁畴相互不停地摩擦，并以产生热量的形式表现出来，所造成的损耗称为( )损耗A、磁滞；B、铁心；C、涡流；D、短路。

2、多轴电力拖动系统负载转矩为200N.m、飞轮矩为100N.m2、系统转速比为5、效率为0.8时, 电动机轴飞轮矩为120N.m2，换算到电动机轴上负载等效转矩为( )N.m, 系统飞轮矩 (不含电动机轴飞轮矩) 应( )N.m2A、50；B、20；C、4；D、124。

3、单相变压器的原边有200匝，接100V蓄电池；副边有20匝，则副边电压为( )。

A、10V；B、1000V；C、0V；D、100V。

4、直流发电机由主磁通感应的电动势存在于( )。

A、励磁绕组；B、电枢绕组；C、换向极绕组；D、励磁、电枢和换向极绕组。

5、三相异步电动机运行于转差率s=0.02时，电磁功率为10kw，其机械功率应为( )kw。

A、10；B、9.8；C、0.8；D、0.2。

6、一台额定频率为50Hz的四极三相绕线式异步电动机，额定转差率为0.04，则此时转子转速为（）r/min。

当改变转子电阻转子转速运行于980r/min时，其转子磁势相对于定子的转速为( )r/min。

A、1000 ；B、1500；C、1440；D、0。

7、为了消除直流电机运行时在电刷和（）之间产生的火花，在直流电机的主磁极间装有（）。

A、换向极；B、电枢绕组；C、换向器；D、辅助绕组；E、励磁绕组。

8、变压器的额定容量用( )表示，单位为( )。

A、S N；B、P N；C、Q N；D、VA或KVA；E、Var 或KVar；F、W或Kw。

9、三相鼠笼异步电动机只有在正常运行时定子绕组为( )接线时才能采用Y,d换接起动,此时的起动电流为直接起动的( )倍。
