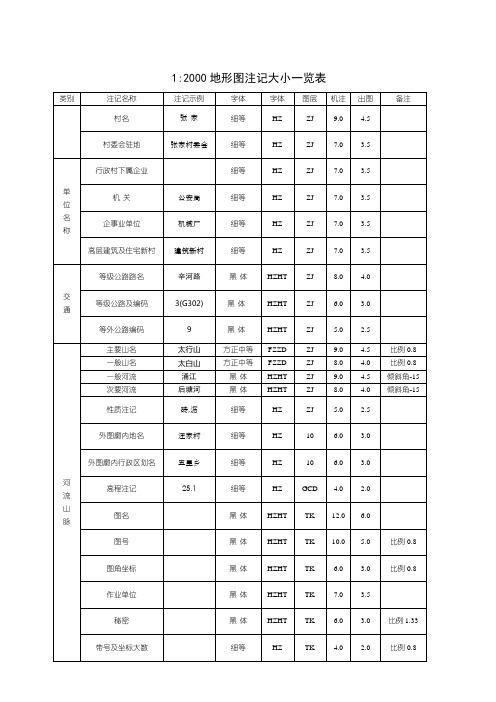

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。
一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。
矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。
它多应用于城市和工程建设的大比例尺地形图。
经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。
小比例尺地形图多用经纬线分幅。
两种分幅方式的优点和缺点如7-1-2所示。
2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。
常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。
行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。
分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。
（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。
我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。
7-1-3说明了我国基本比例尺地形图的图幅范围大小。
各比例尺图幅间的编号关系如图所示7-2。
其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。
基本比例尺地形图分幅方式如7-3、7-4所示。
根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。
行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。
列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。
图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。
(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。
平板相当于水平度盘，照准目标后用平行尺来画方向线。
竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。
在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。
图8-23 按制定坡度选线示意图
称之为。
