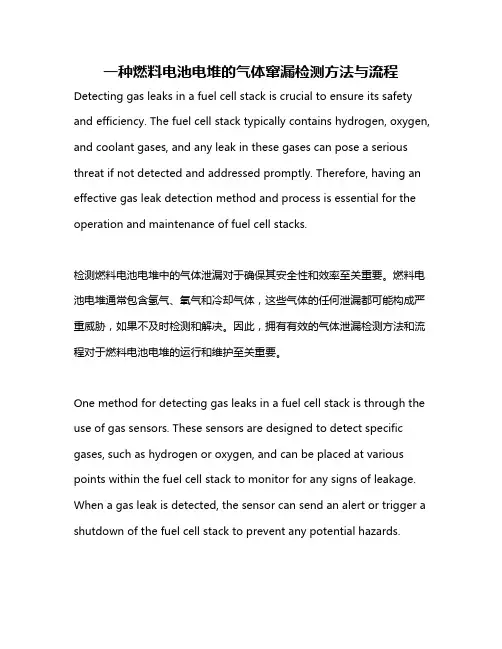

一种燃料电池电堆的气体窜漏检测方法与流程Detecting gas leaks in a fuel cell stack is crucial to ensure its safety and efficiency. The fuel cell stack typically contains hydrogen, oxygen, and coolant gases, and any leak in these gases can pose a serious threat if not detected and addressed promptly. Therefore, having an effective gas leak detection method and process is essential for the operation and maintenance of fuel cell stacks.检测燃料电池电堆中的气体泄漏对于确保其安全性和效率至关重要。

燃料电池电堆通常包含氢气、氧气和冷却气体，这些气体的任何泄漏都可能构成严重威胁，如果不及时检测和解决。

因此，拥有有效的气体泄漏检测方法和流程对于燃料电池电堆的运行和维护至关重要。

One method for detecting gas leaks in a fuel cell stack is through the use of gas sensors. These sensors are designed to detect specific gases, such as hydrogen or oxygen, and can be placed at various points within the fuel cell stack to monitor for any signs of leakage. When a gas leak is detected, the sensor can send an alert or trigger a shutdown of the fuel cell stack to prevent any potential hazards.一种检测燃料电池电堆中气体泄漏的方法是通过使用气体传感器。

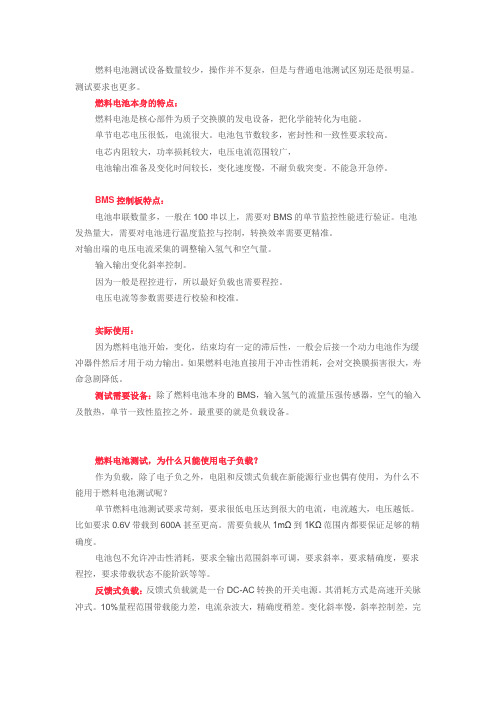

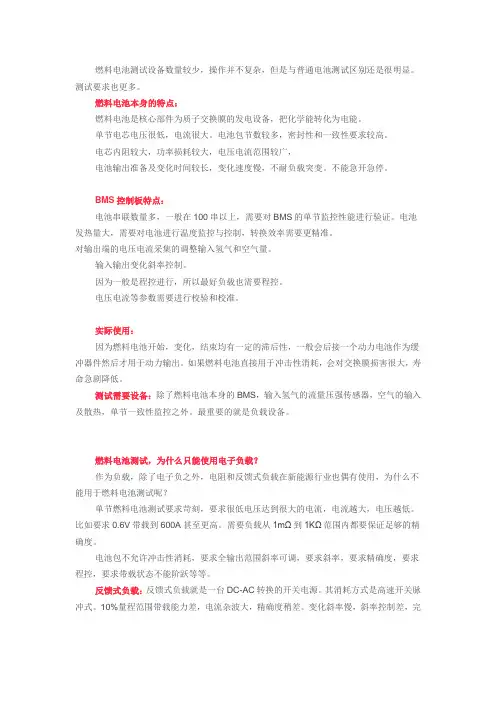

燃料电池测试设备数量较少，操作并不复杂，但是与普通电池测试区别还是很明显。

测试要求也更多。

燃料电池本身的特点：燃料电池是核心部件为质子交换膜的发电设备，把化学能转化为电能。

单节电芯电压很低，电流很大。

电池包节数较多，密封性和一致性要求较高。

电芯内阻较大，功率损耗较大，电压电流范围较广，电池输出准备及变化时间较长，变化速度慢，不耐负载突变。

不能急开急停。

BMS控制板特点：电池串联数量多，一般在100串以上，需要对BMS的单节监控性能进行验证。

电池发热量大，需要对电池进行温度监控与控制，转换效率需要更精准。

对输出端的电压电流采集的调整输入氢气和空气量。

输入输出变化斜率控制。

因为一般是程控进行，所以最好负载也需要程控。

电压电流等参数需要进行校验和校准。

实际使用：因为燃料电池开始，变化，结束均有一定的滞后性，一般会后接一个动力电池作为缓冲器件然后才用于动力输出。

如果燃料电池直接用于冲击性消耗，会对交换膜损害很大，寿命急剧降低。

测试需要设备：除了燃料电池本身的BMS，输入氢气的流量压强传感器，空气的输入及散热，单节一致性监控之外。

最重要的就是负载设备。

燃料电池测试，为什么只能使用电子负载？作为负载，除了电子负之外，电阻和反馈式负载在新能源行业也偶有使用，为什么不能用于燃料电池测试呢？单节燃料电池测试要求苛刻，要求很低电压达到很大的电流，电流越大，电压越低。

比如要求0.6V带载到600A甚至更高。

需要负载从1mΩ到1KΩ范围内都要保证足够的精确度。

电池包不允许冲击性消耗，要求全输出范围斜率可调，要求斜率，要求精确度，要求程控，要求带载状态不能阶跃等等。

反馈式负载：反馈式负载就是一台DC-AC转换的开关电源。

其消耗方式是高速开关脉冲式。

10%量程范围带载能力差，电流杂波大，精确度稍差。

变化斜率慢，斜率控制差，完成不了标准斜率波形。

带载能力范围窄，只能测试某些特定参数的输出能力范围。

脉冲式消耗及杂波直接损害的是质子交换膜。

燃料电池电堆测试安全操作及保养规程燃料电池电堆是一种利用化学、物理等能量转换原理，将燃料的化学能转化为电能的新型能源设备。

为确保燃料电池电堆的正常运行和保障生命安全，需要遵守以下测试安全操作及保养规程：1. 测试前准备1.1. 装备检查在进行任何测试操作之前，确保所有测试设备符合规范、工作正常。

检查测试设备包括：•燃料电池电堆确保电堆无损坏，上下封闭正常。

电池连接正确且稳定。

•电量计确认电池的电量计已经安装，并工作正常。

•电压表检查电池与测试仪之间的连接，确认电压表正常工作。

•温度计测试过程中需要检查电池内部的温度，因此，需要检查温度计并确认其可正常录制温度数据。

•气体分析仪在测试燃料电池时，需要分析电池排出的气体成分。

因此，需要检查气体分析仪并确认其可正常工作。

1.2. 安全问题测试前相关人员需要了解并遵守以下安全规范，确保测试时能够保障生命财产安全。

•立即停止测试在测试过程中，如果发现任何不正常的情况，应立即停止测试并通知所有相关人员。

•安全距离在测试过程中，相关人员需要离电池一定距离，以确保在电池运行时不会受伤。

•防护措施运行电池时，使用密封容器将氢气和氧气隔离，防止气体泄漏。

2. 测试安全操作2.1. 电压测试•操作步骤将电池接入测试仪，并将测试仪置于电压检测模式。

将电量计连接至测试仪，以测量电池的电量。

在连通管道和阀门的同时，打开电池装置的开关。

观察并记录测试点的电压情况。

•安全提示在测试过程中，必须使用绝缘手套和绝缘鞋，以确保安全。

避免靠近电池时发生电击事故。

2.2. 温度测试•操作步骤将电池接入测试仪，并将测试仪置于温度检测模式，设定测试温度阈值。

在连通管道和阀门的同时，打开电池装置的开关。

观察并记录测试点的温度情况。

•安全提示在测试过程中，必须佩戴合适的手套和安全鞋，以确保安全。

避免靠近电池时发生电击事故。

2.3. 气体测试•操作步骤将气体分析仪连接至测试仪，并将测试仪置于气体检测模式。

费思电池PACK充放电测试方案绪论：.................................................... - 1 -多次充放电循环测试、老化、一致性测试 ..................... - 2 -界面及管理介绍：...................................... - 2 -主显示界面......................................... - 2 -副显示界面：....................................... - 3 -多次充放电分析及寿命分析.............................. - 4 -总体数据分析：..................................... - 4 -电池容量老化曲线：................................. - 4 -总体参数测试：（生产及产线） ............................. - 4 -1、电池内阻：总体直流放电内阻测试内阻，（0.000000Ω）. - 4 -2、过流保护点：BMS的过流保护点........................ - 5 -3、电池放电容量：电池容值。

........................... - 6 -4、最大功率点：....................................... - 7 -费思电池PACK充放电测试方案费思最新推出动力电池充放电测试方案，针对动力电池包的整体参数和组成电池包电池芯参数测试的一体分析方案。

绪论：动力电池是一个新兴行业，其电气特征及普通锂电池等电池不一样，拘于普通电池测试方法，在动力电池行业一般测试如下：单节类测试：内阻测试，采用内阻测试仪来测试（交流内阻），但是交流内阻没有办法反应大电流放电状态下的极化内阻，从而使结果严重偏小于实际值。

燃料电池电堆测试标准燃料电池电堆的测试标准通常涵盖了多个方面，以确保其安全性和性能符合要求。

以下是燃料电池电堆测试标准的一些关键内容：1. 总则：这部分通常会概述燃料电池电堆的基本要求，包括对测试环境、测试设备和测试程序的一般性描述。

2. 机械冲击的测试方法和要求：为了确保燃料电池电堆在运输和使用过程中能够承受各种冲击和振动，需要进行机械冲击测试。

这包括模拟运输过程中的颠簸、碰撞等情况，以及评估电堆的结构完整性和耐久性。

3. 气密性的测试方法和要求：气密性测试是检验燃料电池电堆是否存在气体泄漏的重要环节。

这涉及到对电堆的各个密封部位进行检查，确保在正常工作压力下不会有气体泄漏，以保证系统的安全运行和高效能源转换。

4. 电气安全的测试方法和要求：电气安全测试是为了验证燃料电池电堆在电气连接、绝缘性能以及在异常条件下的防护措施是否有效。

这包括但不限于短路、过载、电压波动等情况的测试。

5. 性能测试：性能测试通常包括输出功率、效率、稳定性等方面的评估。

这些测试有助于确定燃料电池电堆在实际工作条件下的表现是否符合设计要求。

6. 环境适应性测试：环境适应性测试评估燃料电池电堆在不同的环境条件下（如温度、湿度、海拔等）的性能和耐久性。

7. 寿命测试：寿命测试用于评估燃料电池电堆在长期运行后的性能衰减情况，以及在预定的使用寿命内是否能够保持可靠的性能。

8. 安全标准：安全标准如GB/T 36288-2018《燃料电池电动汽车燃料电池堆安全要求》提供了具体的测试方法和要求，以确保燃料电池电堆的安全性。

9. 国际标准：除了国家标准外，还可能参考国际标准如ISO（国际标准化组织）和IEC（国际电工委员会）发布的相关燃料电池电堆测试标准。

10. 行业特定标准：某些行业或应用领域可能有特定的测试标准和要求，这些标准可能会更加详细和严格。

综上所述，燃料电池电堆的测试是一个复杂的过程，需要遵循一系列的标准和规范，以确保其安全、可靠且高效地运行。

燃料电池测试电位的方法概述说明以及解释1. 引言1.1 概述燃料电池作为一种新型的能源转换设备，具有高效、清洁、可再生等优点，在能源领域受到广泛关注和研究。

燃料电池测试是评估和验证燃料电池性能的重要手段之一。

而测试电位则是用来测量燃料电池在工作过程中产生的反应电势。

本文将探讨燃料电池测试电位的方法，并对其原理、实施步骤与注意事项以及结果分析与评估指标进行详细解释。

1.2 文章结构本文主要分为六个部分进行阐述。

引言部分概述了文章的背景和目标，并提供了整体结构的简要介绍。

接下来，第二部分将详细介绍燃料电池测试电位的三种方法。

第三部分将对燃料电池测试电位进行概述说明，包括定义、重要性以及相关领域和应用场景。

第四至第六部分将依次解释每种方法的原理、实施步骤与注意事项以及结果分析与评估指标。

最后一部分是文章的结论，总结了本文的内容并提出进一步的研究方向。

1.3 目的本文旨在全面探讨燃料电池测试电位的方法，并详细解释每种方法的原理、实施步骤与注意事项以及结果分析与评估指标，以帮助读者对该领域进行深入了解和应用。

同时，通过阐述燃料电池测试电位的重要性和相关领域应用场景，提高人们对燃料电池技术的认识和关注度。

最终推动燃料电池在能源转换中的应用发展，促进环境保护和可持续发展。

2. 燃料电池测试电位的方法燃料电池测试电位是评估燃料电池性能的重要指标之一。

在燃料电池领域，有多种方法可以进行测试和测量燃料电池的工作电位。

下面将介绍三种常用的测试方法。

2.1 方法一方法一是通过使用标准参比电极来测量燃料电池工作时的电位。

这种方法需要将参考电极与阴阳极连接，并通过连接桥与被测设备相连。

通过对两个极端点之间加入外部负载，并注入适当的气体和液体，可以观察到所得到的稳定电压值。

这种方法具有简单、直接、可靠等特点，广泛应用于实际生产中。

2.2 方法二另一种常见的测试方法是使用旋转盘(Rotating Disk Electrode, RDE) 技术进行测试。

燃料电池测试方法
燃料电池测试方法一般包括以下几个步骤：
1. 燃料电池组件预处理：将燃料电池组件置于适当的工作环境中，通过负载循环或其他方式预处理电池组件，以使其达到稳定的工作状态。

2. 燃料电池性能测试：通过电压-电流曲线测试、功率曲线测试、极化曲线测试等方式，评估燃料电池的性能参数，如输出电压、输出功率、效率等。

3. 燃料电池耐久性测试：通过长时间的工作时间或循环工作测试，评估燃料电池在实际使用中的耐久性能，如稳定性、寿命等。

4. 燃料适应性测试：测试不同种类的燃料对燃料电池性能的影响，如纯氢气、甲醇、乙醇等。

5. 温度适应性测试：测试不同温度下燃料电池的性能表现，以评估其工作温度范围和稳定性。

6. 湿度适应性测试：测试不同湿度条件下燃料电池的性能表现，评估其对湿度变化的适应能力。

7. 安全性测试：测试燃料电池在异常情况下的安全性能，如过热、短路等。

8. 辅助设备性能测试：测试燃料电池系统中的辅助设备（如泵、压缩机等）的性能表现，以评估整个系统的性能。

以上是一般常见的燃料电池测试方法，具体的测试方法和参数可以根据燃料电池的类型和应用需求进行调整和扩展。

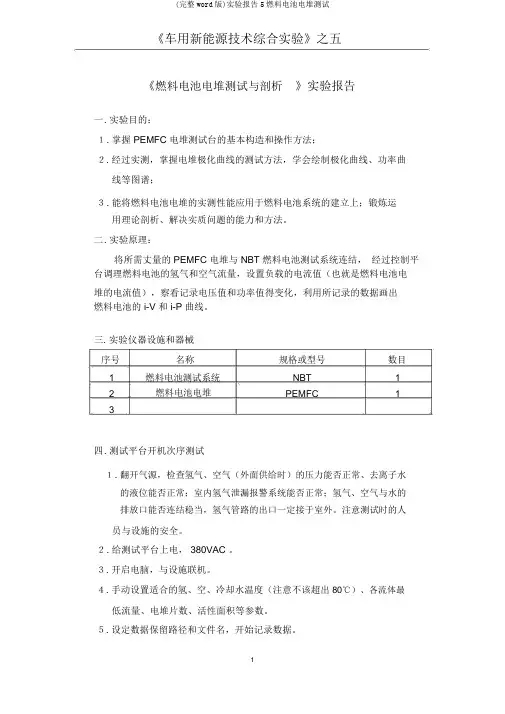

《车用新能源技术综合实验》之五《燃料电池电堆测试与剖析》实验报告一.实验目的：１.掌握 PEMFC 电堆测试台的基本构造和操作方法；２. 经过实测，掌握电堆极化曲线的测试方法，学会绘制极化曲线、功率曲线等图谱；３.能将燃料电池电堆的实测性能应用于燃料电池系统的建立上；锻炼运用理论剖析、解决实质问题的能力和方法。

二.实验原理：将所需丈量的 PEMFC 电堆与 NBT 燃料电池测试系统连结，经过控制平台调理燃料电池的氢气和空气流量，设置负载的电流值（也就是燃料电池电堆的电流值），察看记录电压值和功率值得变化，利用所记录的数据画出燃料电池的 i-V 和 i-P 曲线。

三. 实验仪器设施和器械序号名称规格或型号数目1燃料电池测试系统NBT12燃料电池电堆PEMFC13四.测试平台开机次序测试１.翻开气源，检查氢气、空气（外面供给时）的压力能否正常、去离子水的液位能否正常；室内氢气泄漏报警系统能否正常；氢气、空气与水的排放口能否连结稳当，氢气管路的出口一定接于室外。

注意测试时的人员与设施的安全。

２.给测试平台上电， 380VAC 。

３. 开启电脑，与设施联机。

４. 手动设置适合的氢、空、冷却水温度（注意不该超出80℃）、各流体最低流量、电堆片数、活性面积等参数。

５. 设定数据保留路径和文件名，开始记录数据。

６.测试极化曲线。

依据电堆所需要氢空流量，手动设置电流，测试极化曲线。

７.实验结束。

五.提早制作电堆运转所需氢气和空气的流量表，以下表所示。

已知条件：电堆片数： 19片，单电池活性面积250cm2; 阴 /阳极化学计量比： 3.5/1.5;常压电流（ A）氢气流量（ L/min ）氧（空）气流量（ L/min ）00051020406080100120140160180200六. 绘制电堆的极化曲线和功率密度曲线，需要注明必需的测试条件。

七.绘制上述极化曲线上最大功率时的单片电池电压柱状图，并计算电压的标准误差。

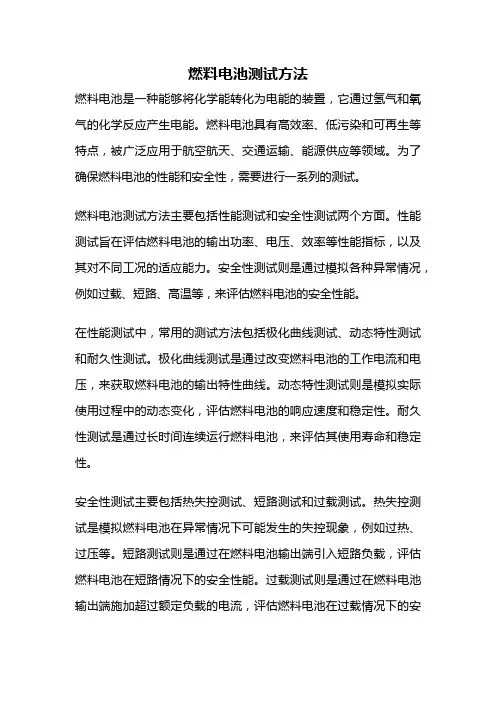

燃料电池测试方法燃料电池是一种能够将化学能转化为电能的装置，它通过氢气和氧气的化学反应产生电能。

燃料电池具有高效率、低污染和可再生等特点，被广泛应用于航空航天、交通运输、能源供应等领域。

为了确保燃料电池的性能和安全性，需要进行一系列的测试。

燃料电池测试方法主要包括性能测试和安全性测试两个方面。

性能测试旨在评估燃料电池的输出功率、电压、效率等性能指标，以及其对不同工况的适应能力。

安全性测试则是通过模拟各种异常情况，例如过载、短路、高温等，来评估燃料电池的安全性能。

在性能测试中，常用的测试方法包括极化曲线测试、动态特性测试和耐久性测试。

极化曲线测试是通过改变燃料电池的工作电流和电压，来获取燃料电池的输出特性曲线。

动态特性测试则是模拟实际使用过程中的动态变化，评估燃料电池的响应速度和稳定性。

耐久性测试是通过长时间连续运行燃料电池，来评估其使用寿命和稳定性。

安全性测试主要包括热失控测试、短路测试和过载测试。

热失控测试是模拟燃料电池在异常情况下可能发生的失控现象，例如过热、过压等。

短路测试则是通过在燃料电池输出端引入短路负载，评估燃料电池在短路情况下的安全性能。

过载测试则是通过在燃料电池输出端施加超过额定负载的电流，评估燃料电池在过载情况下的安全性能。

除了性能和安全性测试，还需要进行环境适应性测试和可靠性测试。

环境适应性测试是为了评估燃料电池在不同温度、湿度和气压等环境条件下的性能和安全性。

可靠性测试则是通过长时间的运行和负载变化，评估燃料电池的可靠性和稳定性。

在进行燃料电池测试时，需要注意以下几点。

首先，测试设备和测试环境应符合相关标准和规范，以确保测试结果的准确性和可比性。

其次，测试过程中应严格按照测试方法进行操作，以避免测试误差和数据不准确。

此外，对于不同类型和规格的燃料电池，需要制定相应的测试方案和测试标准。

燃料电池测试是评估其性能和安全性的重要手段，通过对燃料电池进行性能测试、安全性测试、环境适应性测试和可靠性测试，可以确保其在各种工况下的正常运行和安全可靠性。

燃料电池的性能测试燃料电池是一种通过化学反应将氢气转化为电能的设备，其性能测试是评估其能否满足实际应用需求的重要环节。

本文将从燃料电池的基本原理、性能测试的方法和指标以及测试结果的分析等方面探讨燃料电池的性能测试。

燃料电池的基本原理是将氢气和氧气在电解质质子交换膜（PEM）中进行氧化还原反应，产生电能和水。

在这个过程中，质子通过电解质膜传递，电子则通过外部电路流动，从而产生电流。

燃料电池的性能测试主要是评估其电压、电流和功率等参数，以及其稳定性和寿命。

性能测试的方法主要有极化曲线测试、恒压恒流测试和循环测试等。

极化曲线测试是通过改变电压或电流的大小，记录电压和电流之间的关系曲线，以评估燃料电池的性能。

恒压恒流测试则是在一定的电压或电流条件下进行测试，以获得燃料电池的稳态性能。

循环测试则是通过反复改变电压或电流的大小，模拟实际使用条件下的工作状态，以评估燃料电池的寿命。

性能测试的指标主要包括开路电压、最大功率密度、极化曲线斜率和电化学阻抗等。

开路电压是在无负载条件下测得的电压，可以反映燃料电池的电化学活性。

最大功率密度是在特定条件下测得的最大输出功率与有效面积的比值，可以反映燃料电池的输出能力。

极化曲线斜率则是极化曲线上电压和电流之间的斜率，可以反映燃料电池的动态响应能力。

电化学阻抗则是在交流电压下测得的电流和电压之间的相位差和幅值比值，可以反映燃料电池的内部电阻和传输特性。

通过性能测试，可以评估燃料电池的工作状态和性能表现，为优化燃料电池的设计和改进提供参考。

例如，通过极化曲线测试可以确定燃料电池的最佳工作条件，从而提高其输出能力和效率。

通过恒压恒流测试可以评估燃料电池的稳态性能，判断其是否满足实际应用需求。

通过循环测试可以评估燃料电池的寿命和稳定性，为其在实际应用中的可靠性提供保障。

然而，性能测试并非一项简单的任务。

燃料电池的性能受到多种因素的影响，如温度、湿度、气体流量和质子交换膜的质量等。
