电热型空调器制冷工作原理

冷风空调原理冷风空调，作为一种常见的家用电器，已经成为现代生活中不可或缺的一部分。

它的原理是通过一系列复杂的工作过程，将室内空气冷却并排出，使室内温度得到调节。

那么，冷风空调的原理究竟是怎样的呢？首先，冷风空调的原理涉及到热力学的基本原理。

空调通过循环利用制冷剂来实现室内空气的冷却。

制冷剂在空调系统内不断循环流动，通过蒸发和冷凝的过程，吸收和释放热量，从而达到降温的效果。

其次，冷风空调的工作原理包括了几个关键的部件，如压缩机、蒸发器、冷凝器和膨胀阀等。

压缩机负责将低温低压的制冷剂气体压缩成高温高压的气体，然后将其送入冷凝器。

在冷凝器中，制冷剂气体释放热量，变成高温高压的液体。

接着，液态制冷剂通过膨胀阀进入蒸发器，此时液体制冷剂迅速蒸发，吸收室内空气的热量，使空气温度下降。

最后，经过蒸发器的制冷剂气体再次被压缩机吸入，整个循环过程不断进行，从而实现了室内空气的冷却。

冷风空调的原理还涉及到空气循环和温度控制。

空调在降温的同时，还需要保证室内空气的流通，以保持空气的新鲜和湿度的适宜。

同时，空调系统还需要通过传感器实时监测室内外温度差异，根据设定的温度来调节制冷剂的流量和压力，以实现室内温度的精确控制。

总的来说，冷风空调的原理是基于热力学原理和空调系统的工作原理，通过制冷剂的循环流动和热量的吸收释放，实现室内空气的降温。

同时，空调系统还需要保证空气的流通和温度的精确控制，以确保室内空气的舒适度。

在日常使用中，我们可以通过了解冷风空调的原理，更好地使用和维护空调设备，延长其使用寿命，同时也能更好地享受到舒适的室内环境。

制冷制热原理简介一、制冷原理制冷是指利用人为的方法制造人们需要的冷的环境。

蒸汽压缩式制冷是通过压缩机不断地对制冷剂做功，使它进行循环，并利用物态变化过程中，制冷剂汽化时吸热，冷凝时放热现象，迫使热量由低温物体移至高温物体，达到制冷的目的，单级压缩式制冷系统由压缩机、冷凝器、毛细管或膨胀阀、蒸发器四大部件组成；系统图工作原来如下：压缩机将气态的氟利昂压缩为高温高压的液态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。

液态的氟利昂经毛细管，进入蒸发器（室内机），空间突然增大，压力减小，液态的氟利昂就会汽化，（从液态到气态是个吸热的过程），吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

然后气态的氟利昂回到压缩机继续压缩，继续循环。

制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

其实就是物体的三形态变化，气体变为液态时要排出热量和汽化（由液体变为气体）时要吸收热量的原理。

基本系统热交换器制冷工况制冷循环蒸发器压缩机冷疑器膨胀阀风冷冷疑器水冷冷疑器冷水塔热力膨胀阀毛细管四通换向阀室外机结构图制冷时制冷剂流向制冷循环过程为:压缩机吸入蒸发器中的低温低压制冷剂蒸汽，并将之压缩成高压(pk)、高温(tk)蒸气送至冷凝器;制冷剂蒸汽在冷凝器中与温度较低的环境进行热交换放出热量，冷凝成液体;液体制冷剂通过节流元件膨胀阀或毛细管降低压力进入蒸发器，在蒸发器内汽化吸热;低压、低温制冷剂蒸气再由压缩机吸入、压缩，进入下一次循环。

在这个循环过程中，压缩机起着提高制冷剂压力和输送制冷剂不断循环的作用，是整个循环系统的心脏。

节流元件起着节流降压和调节进入蒸发器制冷剂流量的作用。

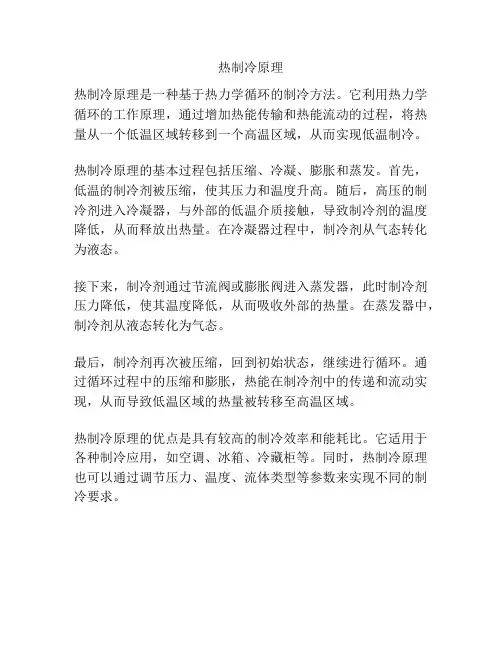

热制冷原理
热制冷原理是一种基于热力学循环的制冷方法。

它利用热力学循环的工作原理，通过增加热能传输和热能流动的过程，将热量从一个低温区域转移到一个高温区域，从而实现低温制冷。

热制冷原理的基本过程包括压缩、冷凝、膨胀和蒸发。

首先，低温的制冷剂被压缩，使其压力和温度升高。

随后，高压的制冷剂进入冷凝器，与外部的低温介质接触，导致制冷剂的温度降低，从而释放出热量。

在冷凝器过程中，制冷剂从气态转化为液态。

接下来，制冷剂通过节流阀或膨胀阀进入蒸发器，此时制冷剂压力降低，使其温度降低，从而吸收外部的热量。

在蒸发器中，制冷剂从液态转化为气态。

最后，制冷剂再次被压缩，回到初始状态，继续进行循环。

通过循环过程中的压缩和膨胀，热能在制冷剂中的传递和流动实现，从而导致低温区域的热量被转移至高温区域。

热制冷原理的优点是具有较高的制冷效率和能耗比。

它适用于各种制冷应用，如空调、冰箱、冷藏柜等。

同时，热制冷原理也可以通过调节压力、温度、流体类型等参数来实现不同的制冷要求。

家用空调的工作原理1、空调制冷运行原理（以家用空调为例）空调在作制冷运行时，低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热器中放热（通过冷凝器冷凝）变成中温高压的液体（热量通过室外循环空气带走)，中温高压的液体再经过节流部件节流降压后变为低温低压的液体，低温低压的液体制冷剂在室内换热器中吸热蒸发后变为低温低压的气体（室内空气经过换热器表面被冷却降温，达到使室内温度下降的目的），低温低压的制冷剂气体再被压缩机吸入，如此循环。

2、空调制热运行原理（以家用空调为例)低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室内换热器中放热变成中温高压的液体（室内空气经过换热器表面被加热，达到使室内温度升高的目的），中温高压的液体再经过节流部件节流降压后变为低温低压的液体,低温低压的液体在换热器中吸热蒸发后变为低温低压的气体(室外空气经过换热器表面被冷却降温）,低温低压的气体再被压缩机吸入，如此循环!4、空调机组的分类空调机组按空气处理的要求可分为：⑴冷、热风机——仅实现对室内空气温度的调节和控制；⑵除湿机--仅实现对室内空气的湿度调节；⑶恒温恒湿机——实现对室内空气的温度和湿度同时进行调节和控制.空调机组按规格和型式的不同，通常可分为：⑴窗式空调器；⑵柜式空调器;⑶分体式空调器或空调机；⑷集中式空调机。

空调机组按空气处理设备的集中程度可分为:⑴集中式空调系统；⑵半集中式空调系统；⑶分散式空调系统。

5、简单介绍一下房间空调器⑴、空调器的类型和特点:小型整体式（如窗式和移动式）和分体式空调器统称为房间空调器.我国标准规定，房间空调器的制冷量在9000W以下的，使用全封闭式压缩机和风冷式冷凝器，电源可以是单相,也可以是三相。

它是局部式空调器中的一类,广泛用于家庭,办公室等场所，因此，又把他称为家用空调器。

代号：房间空调器 K整体式C(窗式）冷风型L （代号可省略）热泵型 R电热型 D热泵辅助电热型 Rd分体式F冷风型L （代号可省略）热泵型R电热型 D热泵辅助电热型 Rd室内机组：吊顶式 D挂壁式 G落地式 L嵌入式 Q台式 T室外机组：W在低于—5度的室外环境下，热泵型空调器不再适用，而必须用电热型空调器制热。

家用空调得工作原理1、空调制冷运行原理（以家用空调为例）空调在作制冷运行时，低温低压得制冷剂气体被压缩机吸入后加压变成高温高压得制冷剂气体,高温高压得制冷剂气体在室外换热器中放热（通过冷凝器冷凝）变成中温高压得液体(热量通过室外循环空气带走），中温高压得液体再经过节流部件节流降压后变为低温低压得液体,低温低压得液体制冷剂在室内换热器中吸热蒸发后变为低温低压得气体(室内空气经过换热器表面被冷却降温，达到使室内温度下降得目得），低温低压得制冷剂气体再被压缩机吸入,如此循环.2、空调制热运行原理（以家用空调为例)低温低压得制冷剂气体被压缩机吸入后加压变成高温高压得制冷剂气体,高温高压得制冷剂气体在室内换热器中放热变成中温高压得液体(室内空气经过换热器表面被加热,达到使室内温度升高得目得)，中温高压得液体再经过节流部件节流降压后变为低温低压得液体，低温低压得液体在换热器中吸热蒸发后变为低温低压得气体（室外空气经过换热器表面被冷却降温）,低温低压得气体再被压缩机吸入,如此循环!4、空调机组得分类空调机组按空气处理得要求可分为：⑴冷、热风机——仅实现对室内空气温度得调节与控制；⑵除湿机-—仅实现对室内空气得湿度调节；⑶恒温恒湿机——实现对室内空气得温度与湿度同时进行调节与控制。

空调机组按规格与型式得不同,通常可分为：⑴窗式空调器；⑵柜式空调器;⑶分体式空调器或空调机；⑷集中式空调机.空调机组按空气处理设备得集中程度可分为:⑴集中式空调系统;⑵半集中式空调系统；⑶分散式空调系统。

5、简单介绍一下房间空调器⑴、空调器得类型与特点：小型整体式（如窗式与移动式）与分体式空调器统称为房间空调器。

我国标准规定，房间空调器得制冷量在９００0W以下得，使用全封闭式压缩机与风冷式冷凝器,电源可以就是单相，也可以就是三相。

它就是局部式空调器中得一类，广泛用于家庭,办公室等场所，因此，又把她称为家用空调器。

代号：房间空调器Ｋﻫ整体式C（窗式）ﻫ冷风型L (代号可省略)热泵型 R电热型 D热泵辅助电热型Ｒd分体式F冷风型Ｌ（代号可省略）热泵型Ｒ电热型Ｄﻫ热泵辅助电热型 Rｄ室内机组：吊顶式 D ﻫ挂壁式Gﻫ落地式 L嵌入式Ｑﻫ台式 Tﻫ室外机组：W在低于—5度得室外环境下,热泵型空调器不再适用,而必须用电热型空调器制热.⑵:房间空调器得使用环境:空调器最高工作温度限制在43度以下，热泵式空调器得最低工作环境温度为—5度.这就是因为空调器得压缩机与电动机封闭在同一个壳体里,电动机得绝缘温度等级决定了对压缩机最高环境温度得限制。

空调器的结构及工作原理无论是窗式空调器，还是分体式空调器，都是由壳体结构、制冷系统、通风系统和电气系统组成。

各种机型会有不同的设计，其结构也有所不同，但这些基本的部件是缺一不可的。

其中一个部件损坏不工作，就会影响空调器的性能。

如风机损坏，制冷效率就会降低；过滤器堵塞，就不会制冷。

只有将各部件互相有机地结合起来，密切配合，完成各自的功能，才组成为一台完整的空调器。

当空调器作制冷运行时，由通风系统风机制冷系统换热器强迫换热，室内侧吹出冷空气，室外侧吹出热空气，以降低室温。

电气系统可以设置空调器的工作状态，控制室内温度、风机转速及压缩机的开停等等，以使空调器按人的需要进行工作。

下面简述空调器各系统的结构及工作原理。

一、制冷系统空调器的制冷系统由压缩机、冷凝器、毛细管、蒸发器四大部分组成。

在分体式空调器中，这4大部件则分为室内机和室外机两部分。

室外机有压缩机、冷凝器、毛细管3大制冷部件，室内机只有1只蒸发器，它们之间用管路，截止阀来连接，从而成为一个完整的制冷循环系统。

制冷系统的工作原理制冷系统是利用液体制冷剂，在蒸发器内的低压下汽化吸收周围介质的大量热量，来达到制冷的目的；利用高温高压气体制冷剂在冷凝器内冷凝，向周围介质放出大量热量，达到制热目的。

具体制冷过程为：1）压缩机从蒸发器侧吸入制冷剂蒸气（低温低压）；由电能转换成机械能（作功）对蒸气进行压缩（压力变高），机械能变成热能使压缩气体温度上升（过热气体）。

高温高压气体进入冷凝器。

2）高温高压气体在冷凝器内与外界空气（或称热源）进行热交换（放热），由过热气体（约95℃）饱和蒸气湿蒸气饱和液体过冷液体（46℃）。

此过程压力基本不变（约19Kgf/cm），温度降低。

3）毛细管通道狭窄，流动阻力大，高压过冷制冷剂流过后流速增加，压力下降，温度也随之降低，并有少量汽化现象。

4）进入蒸发器的制冷剂温度（约7℃、5Kgf/cm）低于环境温度并从环境吸热而自身汽化加剧，逐渐由低压湿蒸气状态向蒸气状态变化；而它的吸热导致环境温度下降，达到调节空气目的。

空调用PTC加热器及辅助电加热原理及应用一般来说，天气寒冷严重影响空调制冷制热功能的正常发挥，很多消费者尽管使用空调多年，但大多不知道其正常运作温度一般为-5℃-40℃。

给室外机除霜也是空调的一项‘任务’，这也是导致空调难以持续供热的一个原因。

当室内机制热时，室外机同步制冷；如果室外温度很低，空调的室外部分极易出现结冰、结霜现象，此时室外机就只能先除冰霜。

所以，当气温低于0℃时，空调忙着除霜，基本上不能正常制热.而带有电辅热功能的空调，由于电辅热对空调发热量的调节、辅助作用，则很好地克服了这一缺点，十分适合严寒地区使用。

电辅助加热装置的分类：空调机中使用的电加热器，目前主要是镍铬合金丝电热管和陶瓷PTC加热器1.电加热管及组件;（柜机）2.PTC电加热器及组件。

（分体）电加热管及组件：大家在日常生活中也有接触到电加热管，比如说：电开水壶里面的加热管，还有上学住校时用的最多“热得快”等。

我们现在说的电加热管是应用在空调器上，原理大致一样但是结构有所不同。

日用管状电加热器：以金属管（一般为不锈钢管）为外壳、合金电热丝作发热体、在一端或两端具有引出棒、在金属管内填装密实的氧化镁粉末绝缘介质以固定发热体的电热元件。

（当然，我们肯定不能直接将电加热管装配在空调器内，一般先将其装配成组件）。

日用管状电加热组件是指由一根或一根以上无缝钢管或无缝管上包裹同样材质的波纹片与可复位双金属片式温控器、热熔断器、安装支架及连接线等组成，具有双重热保护功能的电加热装置。

用途：用于冷暖型空调器，以补充制热时的热量；主要用在柜机和嵌入式空调上。

加热管按照国标要求应设双重温度保护。

选用电加热管时，除应满足结构尺寸和功率要求外，还应合理选择其表面负荷、表面温度。

电加热管组件结构：电加热管：恒功率，电阻一定；（一般单相机有2根功率为1050W的电加热管串联组成，三相机为3根功率为750W的串联成）；温控器：动作温度固定的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控件的温度在某些限值之间。

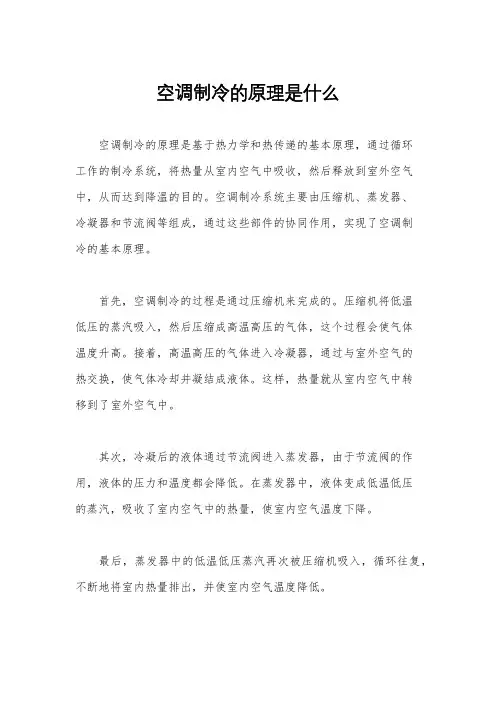

空调制冷的原理是什么空调制冷的原理是基于热力学和热传递的基本原理，通过循环工作的制冷系统，将热量从室内空气中吸收，然后释放到室外空气中，从而达到降温的目的。

空调制冷系统主要由压缩机、蒸发器、冷凝器和节流阀等组成，通过这些部件的协同作用，实现了空调制冷的基本原理。

首先，空调制冷的过程是通过压缩机来完成的。

压缩机将低温低压的蒸汽吸入，然后压缩成高温高压的气体，这个过程会使气体温度升高。

接着，高温高压的气体进入冷凝器，通过与室外空气的热交换，使气体冷却并凝结成液体。

这样，热量就从室内空气中转移到了室外空气中。

其次，冷凝后的液体通过节流阀进入蒸发器，由于节流阀的作用，液体的压力和温度都会降低。

在蒸发器中，液体变成低温低压的蒸汽，吸收了室内空气中的热量，使室内空气温度下降。

最后，蒸发器中的低温低压蒸汽再次被压缩机吸入，循环往复，不断地将室内热量排出，并使室内空气温度降低。

总的来说，空调制冷的原理是通过压缩机、蒸发器、冷凝器和节流阀等组件的协同作用，实现了热量的转移和温度的调节。

通过这个循环过程，空调系统能够不断地将室内热量排出，从而使室内空气温度得到降低，达到制冷的效果。

除了以上所述的基本原理外，空调制冷的效果还受到环境温度、湿度、空调系统的工作状态等因素的影响。

在实际使用中，我们需要根据具体情况来选择合适的制冷系统和使用方法，以达到最佳的制冷效果。

综上所述，空调制冷的原理是基于热力学和热传递的基本原理，通过压缩机、蒸发器、冷凝器和节流阀等组件的协同作用，实现了热量的转移和温度的调节，从而达到制冷的效果。

在实际使用中，我们需要根据具体情况来选择合适的制冷系统和使用方法，以达到最佳的制冷效果。

净化空调电加热板工作原理
净化空调电加热板是一种通过电能转化为热能的设备，其工作原理是利用电流通过电阻丝产生热量，从而加热空气并净化空调系统。

净化空调电加热板通过电源供电，将电能转化为热能。

电加热板内部有一根由高阻值材料制成的电阻丝，当电流通过电阻丝时，电阻丝会发热。

通过电加热板的发热，空气中的湿气会被加热蒸发，从而净化空调系统。

湿气中的细菌、病毒、灰尘等有害物质也会被高温蒸发，从而达到净化空气的作用。

此外，电加热板的高温还可以杀灭空调系统中的细菌和病毒，提高空气质量。

净化空调电加热板还可以起到加热空气的作用。

通过调节电加热板的电流大小，可以控制加热板的发热量，从而达到调节空气温度的目的。

当空调系统需要加热时，电加热板会发出热量，使空气温度升高；当空调系统需要降温时，电加热板可以停止加热，从而减少热量的产生，降低空气温度。

净化空调电加热板在工作过程中需要注意安全。

首先，电加热板需要有良好的绝缘性能，以防止电流泄露和触电事故的发生。

其次，电加热板需要有适当的散热设计，以防止过热引起火灾等安全问题。

此外，电加热板的电源线需要有足够的长度和承载能力，以保证电加热板正常供电。

总结起来，净化空调电加热板是一种通过电能转化为热能的设备，其工作原理是利用电流通过电阻丝产生热量，从而加热空气并净化空调系统。

通过调节电流大小，可以控制加热板的发热量，达到调节空气温度的目的。

在使用过程中需要注意安全问题，确保电加热板的正常工作。

通过净化空调电加热板，可以提高空气质量，增加舒适度，为人们创造一个更加健康舒适的室内环境。

空调制冷制热工作原理图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]空调制冷制热工作原理图作为现代家庭调节室内温度的重要电器，空调在家居生活中扮演着至关重要的角色。

目前，我国大部分家庭用户都是采用的冷暖两用型空调，空调制冷制热原理，实际上就是制冷剂在制冷系统内循环，将热量从一个地方转移到另一个地方的过程，其中，制冷剂能携带、转移热量，实现空气各种形态的转变。

下面，我们将分别介绍空调的制冷与制热原理。

空调制冷制热原理-制冷循环原理空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器；同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。

高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量；同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内。

如此室内空气不断循环流动，达到降低温度的目的。

空调制冷制热原理图空调制冷制热原理-空调制热循环除了制冷，冷暖两用空调还可以制热。

其实简单得说，空调制热循环就是将制冷过程颠倒了过来，当然颠倒过来也不是那么容易的，还需要额外增加一些部件，并且这样还会影响到空调的工作效率。

空调制热有个比较大的缺陷，在0度以下，空调制热能力会大大的下降，普通空调在零下5度以后基本停止工作。

变频空调稍微好一些，可以达到零下15度以内正常工作，再低也无能为力了，所以有些空调在制热上加入了电热辅助，也就是装上了电热丝，就像某些取暖器一样，这样双管齐下，制热效果会更好。

普通方式制热的空调叫做热泵型，带有电热丝的叫做电热辅助型。

电热辅助型虽然效果要好过单纯热泵型，但是由于电热丝的能效比只能达到1:1，所以其耗电量也是巨大。

为了节省耗电量，一般空调都会把电热丝的功率作的很小，基本上只有其制热量的10%。

本文由舒适100网编辑部整理发布。

空调制冷技术工作原理讲解第一章空调制冷基础知识学习要点：1、了解蒸汽压缩式制冷的理论循环；2、熟悉制冷剂基础知识；3、熟知常用空调制冷名词术语。

第一节蒸汽压缩式制冷的理论循环空调一、制冷方式的分类根据制冷剂工作时的状态变化,可分为:吸收式和蒸发式。

蒸汽压缩式制冷循环又分为：单级蒸汽压缩式制冷循环、多级蒸汽压缩式制冷循环。

二、单级蒸汽压缩式制冷循环的典型系统1.系统组成压缩机：将蒸发器中的制冷剂蒸气吸入，并将其压缩到冷凝压力，然后排至冷凝器。

常用的压缩机有往复活塞式、旋转式、涡旋式。

冷凝器：将来自压缩机的高压制冷剂蒸气冷凝成液体。

在冷凝过程中，制冷剂蒸气放出热量，故需用水或空气来冷却。

节流装置：制冷剂液体流过节流装置时，压力由冷凝压力降到蒸发压力，一部分液体转化为蒸气。

蒸发器：使经节流装置供入的制冷剂液体蒸发成蒸气，以吸收被冷却物体的热量。

蒸发器是一个对外输出冷量的设备，输出的冷量可以冷却液体载冷剂，也可直接冷却空气。

第二节制冷剂基础知识一、制冷剂分类根据空调制冷剂在标准大气压力条件下，沸腾温度的高低，一般可分为三类：高温制冷剂：>0℃中温制冷剂：-60℃~0℃低温制冷剂：<-60℃二、氟利昂类制冷剂简介R12：学名：二氟二氯甲烷、分子式：CF2CL2R12是应用最广泛的中温制冷剂，有弱芳香味，毒性小，不燃烧，不爆炸。

水在R12中的溶解度很小，且随温度的降低而减小。

在R12作制冷剂的系统中必须加干燥器。

常用温度范围内，R12能够与矿物油以任意比例互溶。

为防止压机启动时，油起泡，一般较大容量R12制冷机启动前需先对曲轴箱加热，让R12先从油里蒸发出来。

R12对一般金属不起腐蚀作用，但能腐蚀镁及含镁量超过2%的铝镁合金。

R12对天然橡胶及塑料有膨润作用，故其密封材料应采用耐腐蚀的丁腈橡胶或氯醇橡胶。

压机绕组导线应采取耐氯绝缘漆。

由于R12易泄漏，所以，对系统的密封性要求较严。

R22：学名：二氟一氯甲烷、分子式：CHF2CLR22也是较常用的中温制冷剂，在相同的蒸发温度和冷凝温度下，R22比R12压力要高65%左右、R22无色，无味，不燃烧，不爆炸，毒性比R12略大，但仍然是安全制冷剂。

热泵型空调器原理四通阀热泵型空调器是在冷风型空调器的基础上加一只电磁换向阀（又称四通阀）换向阀的作用是使制冷剂流动方向改变，使原来冷却进行运行时的蒸发器变为冷凝器，制冷剂在冷凝器中放热，热量由风机吹风带进室内，达到供热目的。

热泵型冷热两用空调是一种比较实用和完善的室内空调设备。

它可以在夏季向房间内送冷风，冬季向房间内送热风，一机两用。

工作原理制冷剂系统供热运行，此时冷热开关与触点3（“热”）接通，电磁阀向阀线圈通电激励，制冷剂先通室内换热器，放出热量后变成液体，在向室外换热器流动，在那里蒸发器吸热。

表示制冷剂系统冷却运行，此时冷热开关与触点2（“冷”）接通，电磁换向阀不通电，使制冷剂先经过室外换热器放热冷凝，然后流向室内换热器，蒸发制冷。

四通阀的工作原理请参考下图制冷循环是制冷剂在室内蒸发吸热，通过压缩机压缩成高压高温气体，经过冷凝器向室外散热。

制热循环是经过压缩机的进出口处的四通阀改变制冷剂的流动方向，将蒸发器和冷凝器的位置倒转，形成了室外为蒸发器，室内为冷凝器向散热。

冷暖空调扇的原理和使用维护珠海格力小家电公司罗平格力牌ＤＦ１６８型冷暖空调扇选用优质镍铬发热元件，冬季可提供强热风；特设冰块存储箱，使夏季吹出的冷风比室温低３～５℃；采用独特的滚动式水帘和加湿方式，能除尘、除异味、净化空气，使吹出的风清新润泽，巧妙地将暖风机、冷风机、空气清新机、空气加温机融为一体，突破了季节性产品的局限。

其工作原理和使用简介如下。

一、工作原理附图是ＤＦ１６８型冷暖空调扇的电气原理图。

１．普通风扇功能接通电源后，将定时器旋至“开”的位置或设定在１２０分钟内任意定时挡位，此时红色电源指示灯点亮，继电器Ｊ通电吸合，其常开触点Ｊ－１闭合，风扇电机Ｍ１通电运转，此时可通过调速开关Ｋ５选择强风、弱风、微风，实现三挡普通风扇功能。

２．暖风机功能冬季，可通过冷暖转换开关Ｋ１和高热开关Ｋ４实现暖风机功能，当Ｋ１闭合Ｋ４断开时，只有一组８００Ｗ电热丝通电加热，实现低热功能；当Ｋ１和Ｋ４均闭合时，两组８００Ｗ电热丝同时通电加热，实现高热功能；配合调速开关Ｋ４，可分别实现高热强风、高热弱风、高热微风、低热强风、低热弱风、低热微风功能。

冷暖型空调器的原理(1)热泵制热原理压缩机运行时从吸气管吸入低温低压的气态制冷剂，将其压缩后从排气管排出高温高压的气体，由管口1进入四通阀，再从管口2出来，经三通截止阀后送到室内热交换器(制热时相当于冷凝器)。

高温高压的气态制冷剂进入温度较低的室内热交换器时遇冷液化成中温高压液体，气态制冷剂在液化时会释放很多的热量，使室内热交换器温度升高，在室内机风扇的作用下，室内空气穿过室内热交换器时被加热而吹出热风。

从室内热交换器出来的中温高压液体经辅助毛细管(单向阀反向不通)、毛细管和干燥过滤器后进人室外热交换器(制热时相当于蒸发器)，由于室外热交换器空间远大于毛细管，液态制冷剂的压力减小，马上汽化变成气态，液态制冷剂在汽化时吸收大量的热量，使室外热交换器温度降低，在室外机风扇的作用下，室外空气穿过室外热交换器时被冷却而吹出冷风。

低温低压气态制冷剂从室外热交换器出来后进入四通阀的管口4，再从管口3出来进入储液器，然后又被压缩机吸入、压缩，开始下一次制热循环。

(2)电热制热原理:如果室外环境温度很低(一般5℃以下)或需要加快制热速度时，可以开启空调器的电热制热功能。

空调器的电热制热功能开启后，220V 的电源直接提供给电热装置，电热装置发热，室内机风扇将其热量吹出，提高室内空气温度，从而实现制热功能。

空调器电热制热效率低，消耗多少瓦电功率最多只能产生相同瓦数的热量:而热泵制热的效率很高，在一定的条件下，消耗一定瓦数电功率可制出几倍该瓦数的热量。

例如空调器进行电热制热时，如果消耗电功率为1000W，其产生的热量不会超过1000W，而在热泵制热时，如果消耗电功率为1000W，它可以产生2000-4000W的热量。

空调器在热泵制热时，其消耗的电功率主要用于驱动压缩机运行，让制冷剂在室外热交换器中蒸发吸热，在室内热交换器中冷凝放热，从而将室外空气中的热量搬到室内，即热泵制热消耗电功率可以看作是热量搬运消耗的功率。

空调冬天制热原理
冬天空调的制热原理是通过逆向热泵循环来实现的。

该循环包括压缩、冷凝、膨胀和蒸发四个过程。

首先，在室外机内，压缩机将制冷剂（通常是R410a或R22）压缩成高温高压气体。

然后，高温高压的制冷剂进入室内机的冷凝器内，传递热量给室内空气，使室内空气中的湿气凝结成水滴，并且空气得到加热。

制冷剂因此而变为高压液体。

接下来，高压液体制冷剂经过膨胀阀进入室内机的蒸发器。

在蒸发器内，制冷剂从高压液体变为低温蒸汽，吸收了室内热量，使得室内空气温度进一步升高。

最后，制冷剂以低温低压的状态返回室外机，进入压缩机进行新一轮循环。

通过这个循环，室内机不断从室外空气中吸收热量，使室内温度升高。

同时，因为制冷剂的循环，室内机外的热量也会被带走，从而起到制冷的效果。

总结起来，冬季空调制热的原理就是通过逆向热泵循环，将室外的热量转移到室内，提高室内的温度。
