PCI_Bridge

安装WindowsXP(2003 server一样有效)设备管理器中出现未知设备无法驱动故障描述在设备管理器中出现一个前面带有问号的未知设备无法驱动。

双击未知设备查看到属性：故障原因用户未添加安装此设备驱动程序。

解决方法确认所安装系统为：Windows XP 且已安装Service Pack 2, 否则请先安装Service Pack 2 。

•双击未知设备查看属性：•点击重新安装驱动程序 ( I ) 按钮，可能出现以下画面：•选择上图中的否，暂时不 ( T ) ，然后点击下一步：•选择上图中的从列表或指定位置安装 ( 高级)(S) ，点击下一步：•选择上图中的不要搜索。

我自己要选择要安装的驱动程序( D ) 。

，点击下一步：•选择上图硬件更新向导窗口中的系统设备，然后点击下一步，并且在出现的硬件更新向导中左侧窗口（厂商）选择其中的（标准系统设备），然后在右侧窗口（型号）中找到并双击PCI standard ISA bridge 选项：•在出现更新驱动程序警告之后，点击其中的是 ( Y ) ，该设备驱动会被添加，然后设备管理器中此项未知设备的提示将会消失，在系统设备中会添加一项PCI standard ISA bridge ：以下是附加文档，不需要的朋友下载后删除，谢谢高二班主任教学工作总结5篇高二班主任工作总结1本学期，我担任高二(14)班班主任。

在学校领导的支持下，在学生科的领导下，我顺利地完成了学校布置的各项任务。

在从事德育教学过程中，有顺利也有挫折，有成功也有失败，既有困惑，也有启迪，交织着酸甜苦辣，现就本学期班主任工作做如下总结。

一、培养良好的班集体能否形成一个积极向上，努力学习，团结和睦的集合是至关重要的。

只有在良好的班集体中，教师开展教育和教学活动，才能收到较好效果。

在培养班集体方面，本学期我主要从以下几方面入手：（一）注重教室文化的建设开学初，我组织全班学生把教室布置好，让教室的每一块壁，每一个角落都具有教育内容，富有教育意义。

Flash ROM Access............................................................................................................. 3
Multiple Device Attachment................................................................................................ 6
2.0
Hardware Description
This section describes the supported Flash ROMs, hardware configuration, and timing.
2.1
Supported Flash ROMs
Flash ROMs compatible with Intel’s 28F00x architecture can be used with the 21555 ROM interface. The clock input to the parallel ROM is the primary PCI clock, maximum frequency of 33 MHz, divided by two or 66 MHz divided by four, depending on the state of the P_M66ENA. The duty cycle of the clock is approximately 50%.
Using a Flash ROM with the 21555 Non-Transparent PCI-toPCI Bridge

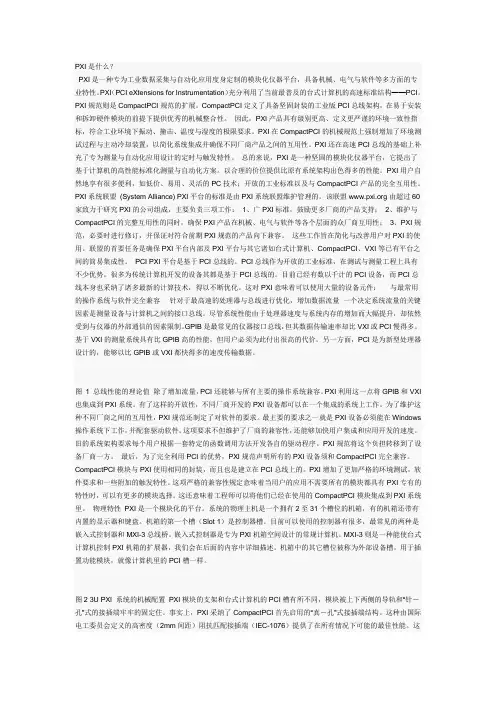

PXI是什么？PXI是一种专为工业数据采集与自动化应用度身定制的模块化仪器平台，具备机械、电气与软件等多方面的专业特性。

PXI（PCI eXtensions for Instrumentation）充分利用了当前最普及的台式计算机的高速标准结构——PCI。

PXI规范则是CompactPCI规范的扩展。

CompactPCI定义了具备坚固封装的工业版PCI总线架构，在易于安装和拆卸硬件模块的前提下提供优秀的机械整合性。

因此，PXI产品具有级别更高、定义更严谨的环境一致性指标，符合工业环境下振动、撞击、温度与湿度的极限要求。

PXI在CompactPCI的机械规范上强制增加了环境测试过程与主动冷却装置，以简化系统集成并确保不同厂商产品之间的互用性。

PXI还在高速PCI总线的基础上补充了专为测量与自动化应用设计的定时与触发特性。

总的来说，PXI是一种坚固的模块化仪器平台，它提出了基于计算机的高性能标准化测量与自动化方案。

以合理的价位提供比原有系统架构出色得多的性能。

PXI用户自然地享有很多便利，如低价、易用、灵活的PC技术；开放的工业标准以及与CompactPCI产品的完全互用性。

PXI系统联盟(System Alliance) PXI平台的标准是由PXI系统联盟维护管理的。

该联盟由超过60家致力于研究PXI的公司组成，主要负责三项工作：1、广PXI标准，鼓励更多厂商的产品支持；2、维护与CompactPCI的完整互用性的同时，确保PXI产品在机械、电气与软件等各个层面的众厂商互用性；3、PXI规范，必要时进行修订，并保证对符合前期PXI规范的产品向下兼容。

这些工作旨在简化与改善用户对PXI的使用。

联盟的首要任务是确保PXI平台内部及PXI平台与其它诸如台式计算机、CompactPCI、VXI等已有平台之间的简易集成性。

PCI PXI平台是基于PCI总线的。

PCI总线作为开放的工业标准，在测试与测量工程上具有不少优势。

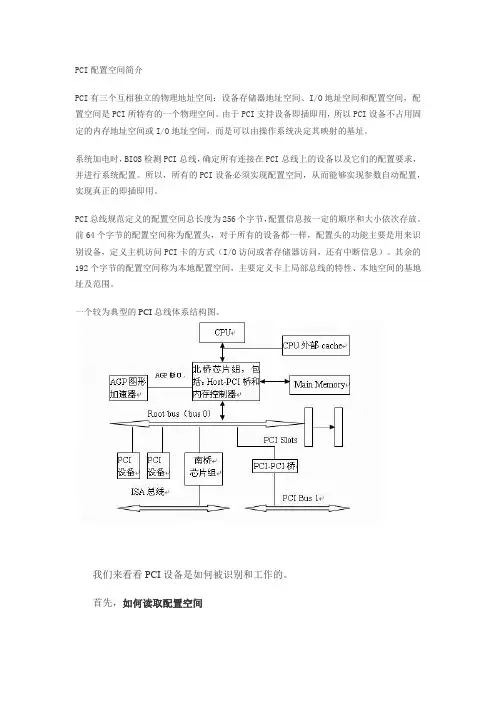

PCI配置空间简介PCI有三个互相独立的物理地址空间：设备存储器地址空间、I/O地址空间和配置空间，配置空间是PCI所特有的一个物理空间。

由于PCI支持设备即插即用，所以PCI设备不占用固定的内存地址空间或I/O地址空间，而是可以由操作系统决定其映射的基址。

系统加电时，BIOS检测PCI总线，确定所有连接在PCI总线上的设备以及它们的配置要求，并进行系统配置。

所以，所有的PCI设备必须实现配置空间，从而能够实现参数自动配置，实现真正的即插即用。

PCI总线规范定义的配置空间总长度为256个字节，配置信息按一定的顺序和大小依次存放。

前64个字节的配置空间称为配置头，对于所有的设备都一样，配置头的功能主要是用来识别设备，定义主机访问PCI卡的方式（I/O访问或者存储器访问，还有中断信息）。

其余的192个字节的配置空间称为本地配置空间，主要定义卡上局部总线的特性、本地空间的基地址及范围。

一个较为典型的PCI总线体系结构图。

我们来看看PCI设备是如何被识别和工作的。

首先，如何读取配置空间PCI设备的配置信息包含了关于这个设备的基本情况的介绍，包括设备的名称，功能，使用方式等，因此首先必需要读取PCI设备的配置空间，才能够再讨论PCI设备的识别以及操作了。

PCI 规范系列文档总共定义了三种方法让CPU 通过Host/PCI 桥在PCI 总线上启动配置空间访问事务，这三种方法是：（1）配置机制＃1，即Host/PCI 桥将CPU 对Host/PCI 桥设备的配置地址端口0xcf8 和配置数据端口0xcfc 的访问转换为桥后PCI 总线上的配置空间访问事务。

这也是PCI Specification 2.2 所定义的唯一方法。

（2）配置机制＃2。

这是早期PCI 规范所定义的方法，在PCI Specification 2.2 中已经被去除。

（3）通过PCI BIOS 提供的服务来访问配置空间。

我主要介绍一下最最常用的第一种方法。
