盾构法隧道检验批质量验收记录一、工程概况二、施工单位和监理单位本工程的施工单位为XX公司，监理单位为XX公司，他们分别负责施工和质量监督检验。
三、施工工艺及技术流程本工程采用盾构法进行施工，主要工序包括盾构切割及推进、洞身开挖和衬砌施工、环片安装和隧道围岩支护。
具体的施工工艺和技术流程如下：1.盾构切割及推进：盾构机掘进采用机械切割，盾构刀盘采用XX材质，通过液压系统驱动切割机的旋转，实现切割。
切割过程中需要保证刀盘的正常运转，并及时清理切割出的土屑。
2.洞身开挖和衬砌施工：盾构机在推进过程中同时开挖洞身，采用密闭结构。
开挖后，进行人工清理，确保洞身的干净。
然后进行衬砌施工，采用XX材料，通过螺旋输送机将混凝土输送到模具内，然后进行振捣。
衬砌完成后，进行养护。
3.环片安装：在衬砌完成并养护完毕后，进行环片的安装。
环片采用XX材料制作，通过专用设备安装到洞身内。
安装过程中需保证环片的准确位置和稳固性。
4.隧道围岩支护：隧道围岩采用XX方式进行支护，包括喷锚和钢筋混凝土喷涂。
通过围岩支护，保证隧道的整体稳定性和安全性。
四、质量验收内容1.盾构切割质量验收：检查切割出的断面是否光滑整齐，无明显划痕、裂缝等缺陷。
2.洞身开挖质量验收：检查洞身开挖的垂直度、水平度，是否符合设计要求。
3.衬砌施工质量验收：检查衬砌的厚度、平整度、垂直度等，是否符合设计要求。
4.环片安装质量验收：检查环片的准确性和稳固性，是否保证洞身的密闭性和安全性。
5.隧道围岩支护质量验收：检查围岩支护的均匀性、牢固性和地质稳定性，是否能够保证隧道的整体安全性。
五、质量验收结果根据对以上质量验收内容的检查和核实，得出以下结果：1.盾构切割质量验收：切割质量符合设计要求，断面光滑整齐，无明显缺陷。
2.洞身开挖质量验收：洞身开挖垂直度、水平度符合设计要求，洞身整体形状良好。
3.衬砌施工质量验收：衬砌的厚度、平整度、垂直度符合设计要求，衬砌质量达到预期要求。

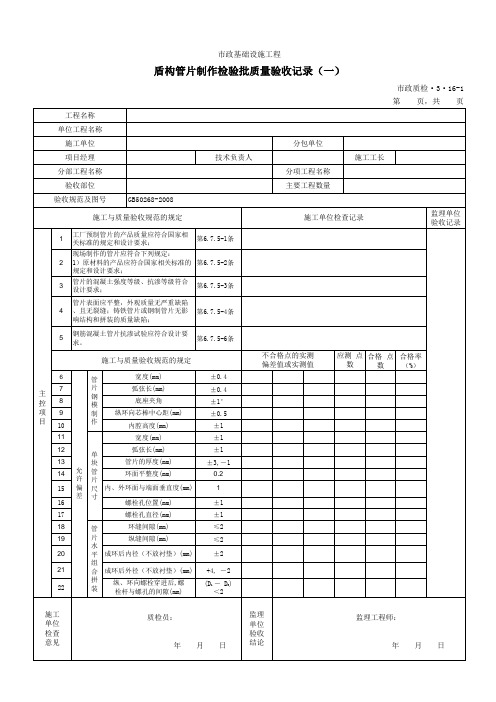

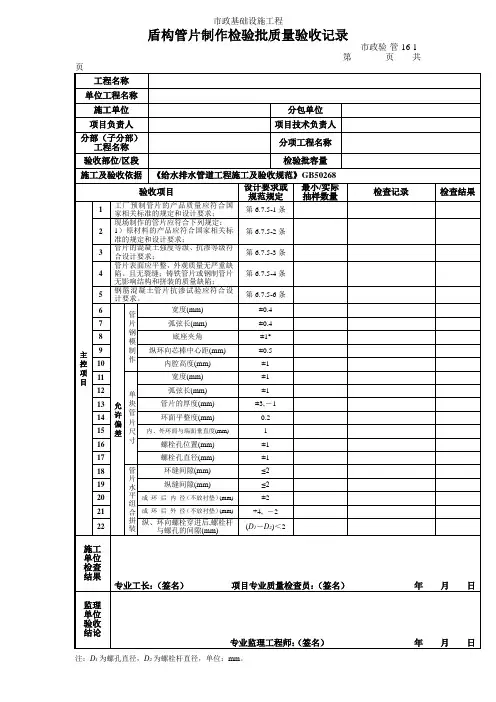

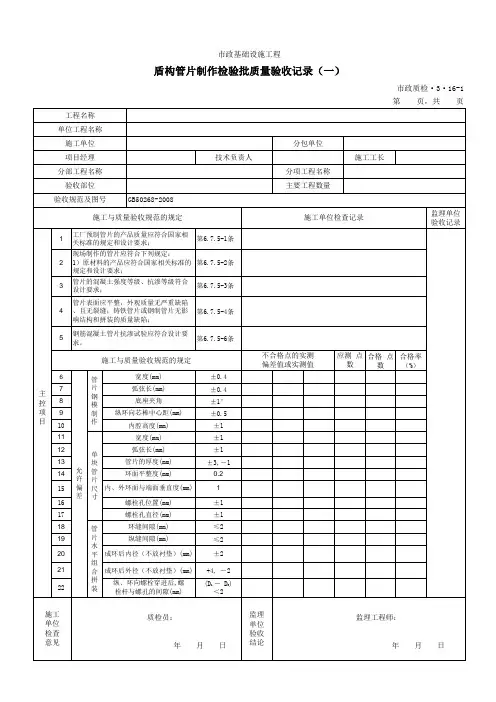

G2-137-1 管道盾构管片制作施工检验批质量验收记录表GB 50268-20082 主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。
将两表作为本表的附页。
管道盾构管片制作施工质量验收标准（GB 50268-2008）6.7.5盾构管片制作应符合下列规定：主控项目1 工厂预制管片的产品质量应符合国家相关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查制造产品的原材料质量保证资料。
2 现场制作的管片应符合下列规定：1) 原材料的产品应符合国家相关标准的规定和设计要求；2) 管片的钢模制作的允许偏差应符合表6．7．5-l的规定；检查方法：检查产品质量合格证明书、各项性能检验报告、进场复验报告；管片的钢模制作允许偏差按表6．7．5-1的规定执行。
3 管片的混凝土强度等级、抗渗等级符合设计要求；检查方法：检查混凝土抗压强度、抗渗试块报告。
表6.7.5-1 管片的钢模制作的允许偏差强度试块l组；每生产10环管片混凝土应留置抗渗试块1组。
4 管片表面应平整，外观质量无严重缺陷、且无裂缝；铸铁管片或钢制管片无影响结构和拼装的质量缺陷；检查方法：逐个观察；检查产品进场验收记录。
5 单块管片尺寸的允许偏差应符合表6．7．5—2的规定。
6 钢筋混凝土管片抗渗试验应符合设计要求；检查方法：将单块管片放置在专用试验架上，按设计要求水压恒压2h ，渗水深度不得超过管片厚度的l ／5为合格。
检查数量：工厂预制管片，每生产50环应抽查l 块管片做抗渗试验；连续三次合格时则改为每生产l00环抽查l 块管片，再连续三次合格则最终改为200环抽查1块管片做抗渗试验；如出现一次不合格，则恢复每50环抽查1块管片，并按上述抽查要求进行试验。
填表说明
主控项目

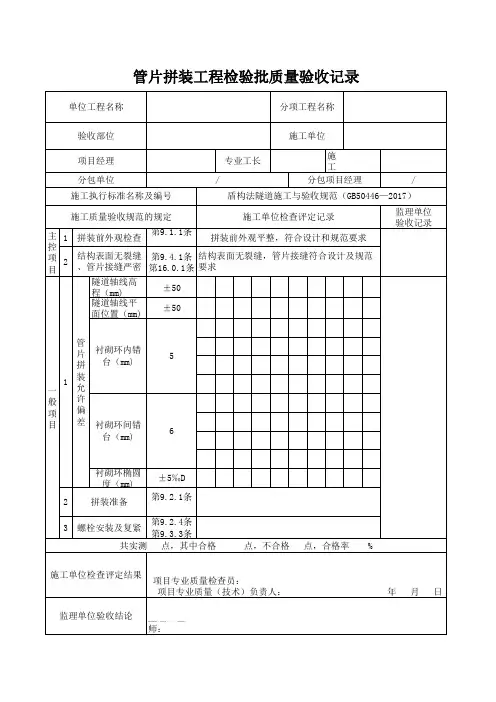

1、管片拼装应严密，表面不得有贯通裂缝、缺棱掉角现象。
检查数量：全数检查。
检查方法：观察。
2、管片成环后，环向和纵向螺栓必须再次拧紧，环缝和纵缝中的防水材料应压实，满足盾构掘进时的受力要求
检查数量：全数检查。
检查方法：观察。
管片拼装成环时，管片拼装接缝连接螺栓孔之间应按设计加设防水垫圈，其连接螺栓应先逐片逐步拧紧，脱出盾尾后再次拧紧。
当后续盾构掘进至每环管片拼装之前，应对相邻已成环的3环范围内管片螺栓进行全面检查并复紧，衬砌内表面的外露铁件防腐处理应符合要求。
环缝和纵缝中的防水材料应压实，满足盾构推进时的受力要求。
一般项目
1、管片自下而上，左右交叉安装成环，不得撞损防水材料
检查数量：抽查检查。
检查方法：观察、检查施工记录表。
2、纵向、环向螺栓应全部穿进
检查数量：全数检查。
检查方法：观察。

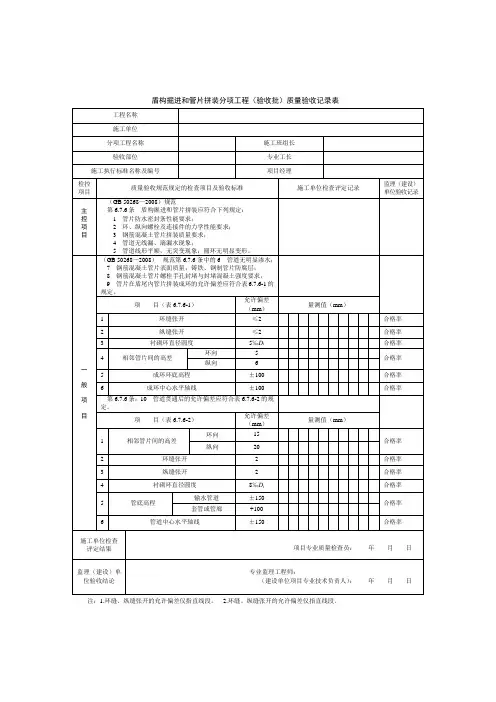

盾构推进及管片拼装工程检验批质量验收记录一、工程概述盾构推进及管片拼装工程是地铁或隧道工程中常见的一项施工工作。
盾构推进是指利用盾构机进行地下隧道的开挖和推进工作，而管片拼装是将预制的混凝土管片进行组装和连接，形成隧道壁体的工作。
质量验收记录是对盾构推进及管片拼装工程质量进行检查和确认的记录，以确保工程的质量符合设计要求和相关规范。
二、检验批质量验收记录内容1.工程基本信息：包括工程名称、工程地点、工程单位、技术负责人等。
2.检验批信息：包括检验批编号、施工单位、检查日期等。
3.施工前准备：记录施工前的准备工作，如检查设备设施的完好性、检查操作人员的资质和培训情况等。
4.盾构推进作业记录：记录盾构机的推进情况，包括推进速度、进尺长度、土压力、注浆情况等，以及各种传感器和测量仪器的数据记录。
5.盾构机设备检查记录：检查和记录盾构机的各项设备和系统是否正常运行，如刀盘、液压系统、电气系统等。
6.管片拼装质量记录：记录管片拼装的质量情况，包括管片尺寸、表面平整度、连接处的密实程度等。
8.施工现场状况记录：记录施工现场的安全和卫生状况，包括通风情况、防护设施使用情况、安全措施是否到位等。
9.施工质量检验记录：记录施工过程中进行的质量检验情况，包括土质检测、混凝土强度检测、管片尺寸检测等。
10.施工问题整改记录：记录施工中出现的质量问题，并进行整改和处理的情况。
11.施工人员签字确认：记录各个施工工序的质量检查人员和监理人员的签字确认，以表示对工程质量的认可。
三、总结盾构推进及管片拼装工程的质量验收记录是对工程质量进行全面检查和确认的重要文件，可以准确记录和反映工程的施工质量和进度情况。
通过严格监督和执行验收记录，可以确保工程达到设计要求和相关规范，并提高工程的质量和安全水平。
因此，在施工过程中，要重视和认真填写质量验收记录，及时发现和解决问题，确保工程的顺利进行和质量。
