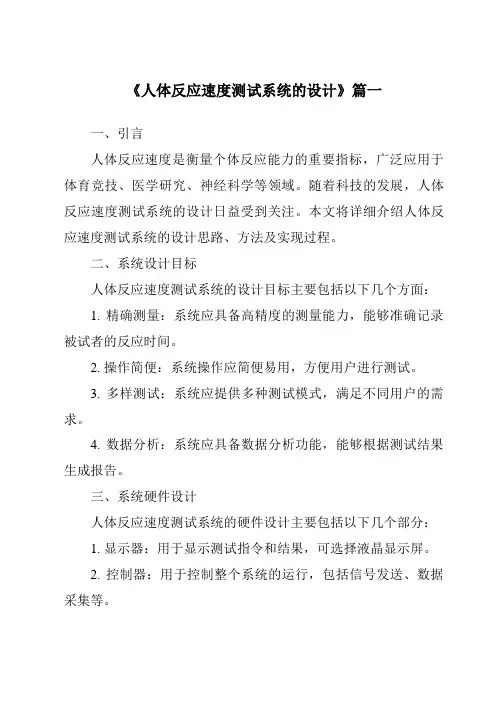

人体反应速度测试仪毕业设计第一章课题综述1.1 课题背景速度素质是指人体进行快速运动的能力，即在单位时间内迅速完成某一动作或通过某一距离的能力。
反应速度是指人体对刺激发生反应的快慢。
从生理机制分析，反应快慢取决于“反射弧”的五个环节：感受器—传入神经—神经中枢—传出神经—效应器。
下面以MCS-8051单片机为核心，设计出测试人体反应速度的仪器用以测试人的反应时间。
我们学习的是单片机理论知识，而课程设计则是对我们学习的理论知识的实践和巩固。
1.2 设计要求基于MCS-8051单片机的人体反应速度测试仪设计要求如下： 1.按下“开始”按钮，红灯亮，按钮一直保持按下状态。
2.红灯持续点亮一段随机时间，然后熄灭，灯熄灭时人松开按钮。
3.计算灯熄灭的时间和按钮被松开的时间之差，显示出来。
4.若测试者在红灯熄灭之前松开按钮，则显示出错信息。
1.3 面对的问题1.对MCS-8051单片机的了解和应用。
2.对八段数码管的特性的了解和使用。
1.4 需解决的关键技术课题主要通过控制红灯的状态，通过测试按钮的状态来间接计算人体反应速度。
要了解每一段数码管与MCS-8051单片机的连接，数码管显示数字的段码，各个芯片的输入输出关系，单片机内部定时器的原理与控制，必须通过查阅资料确定。
必须了解数码管显示器的显示原理。
第二章系统分析2.1 涉及的基础知识通过学习和查阅资料，本课题需要掌握和了解如下知识： 1.MCS-8051单片机各输入输出端口的功能特性。
2.MCS-8051单片机复位电路工作原理及设计。
3.MCS-8051单片机晶振电路工作原理及设计。
4.测试按钮、测试灯电路设计。
5.驱动器74LS244、反相器74LS04的特性及使用。
6.数码管显示器的特性及使用。
7.MCS-8051单片机引脚。
8.单片机内部定时器原理及使用。
9.单片机C语言及程序设计。
2.2 MCS-8051单片机简介随着超大规模集成电路技术的发展，在一个集成电路芯片上集成了中央处理器CPU、数据存储器RAM、程序存储器ROM或EPROM、各种I/O接口等，构成了一个计算机，称为单片机。

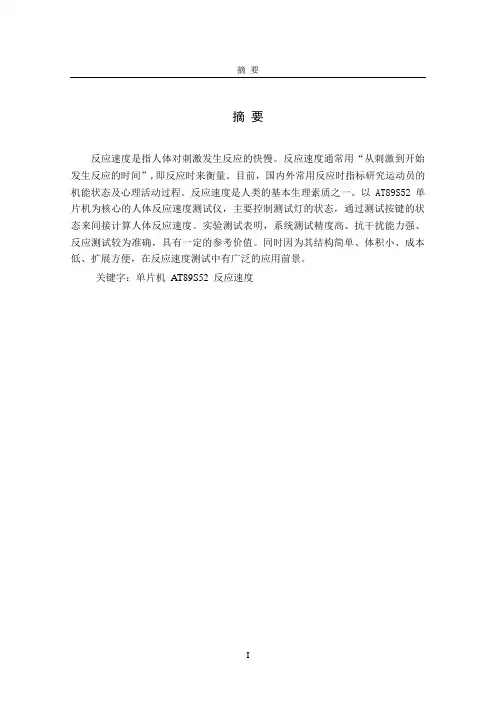

课程设计实验报告题目单片机的人体反应速度测试仪课程名称单片机原理及接口技术院部名称机电工程学院专业电气工程及其自动化班级电气2班姓名许俊超学号0922107020指导教师高峰金陵科技学院教务处制摘要：随着社会的发展，许多交通事故都是由于人们在突发情况下不能及时做出判断而导致的。
因此，在面对突发事故时，人的反应快慢直接影响到事情变化的好坏。
下面以AT89751单片机为核心，设计出测试人体反应速度的仪器用以测试人的反应时间，间接反映人们面对突发状况的反应能力。
以AT89751单片机为核心的人体反应速度测试仪，主要控制测试灯的状态，通过测试按键的状态来间接计算人体反应速度。
正常情况下系统运行主程序一直处于空闲等待状态，知道测试者按下按键后，LED测试灯立即点亮。
AT89751单片机在LED测试灯亮的同时开始计算一个随机时间，在一段随机时间结束后，AT89751单片机把LED测试灯熄灭，并开始计时灯灭与测试者放开按键的时间差，此计时时间用于纪录被测试者的反应时间，并以毫秒为时间单位在4位数码管上显示。
如果在LED测试灯灭之前提前放开测试按键，则显示9999作为出错信息。
关键词：AT89751 ; LED ; 数码管目录1 课题综述 01.1课题来源 01.2预期目标 (1)1.3面对的问题 (1)1.4需解决的关键技术 (1)2系统分析 (1)2.1涉及的基础知识 (1)2.2总体方案 (3)2.3功能模块框图 (4)3 系统设计 (4)3.1硬件连接图 (4)3.2实现方法 (5)3.3详细流程图 (5)4 代码编写 (6)4.1按键电路的实现 (6)4.24位LED数码管显示电路的实现 (7)4.3随机函数的实现 (7)4.4中断程序的实现 (8)4.5主函数的实现 (9)4.6总程序 (10)5 程序调试 (14)总结 (15)参考文献 (15)1 课题综述1.1 课题来源许多交通事故都是由于人们在突发情况下不能及时做出判断而导致的。
基于单片机的测速仪的设计与实现在现代科技飞速发展的时代，测速仪在各个领域都有着广泛的应用，比如交通管理、工业生产、运动竞技等。
而基于单片机的测速仪因其成本低、性能稳定、易于实现等优点，成为了测速领域的重要研究方向。
一、测速仪的工作原理要理解基于单片机的测速仪的设计，首先需要了解其工作原理。
常见的测速方法有多种，如激光测速、雷达测速、编码器测速等。
在本次设计中，我们采用了编码器测速的方法。
编码器是一种能够将机械运动转换为电信号的装置。
当被测物体运动时，带动编码器旋转，编码器会输出一系列的脉冲信号。
通过测量这些脉冲信号的频率，就可以计算出被测物体的速度。
二、单片机的选择单片机是整个测速仪的核心控制单元，其性能直接影响到测速仪的准确性和稳定性。
在众多的单片机型号中，我们选择了 STM32 系列单片机。
STM32 单片机具有高性能、低功耗、丰富的外设资源等优点，能够满足测速仪的设计需求。
三、硬件电路设计硬件电路设计是测速仪实现的基础。
主要包括以下几个部分：1、传感器接口电路用于连接编码器，将编码器输出的脉冲信号传输给单片机。
2、单片机最小系统包括单片机芯片、时钟电路、复位电路等，为单片机的正常工作提供必要的条件。
3、显示电路用于显示测量到的速度值，可以选择液晶显示屏（LCD）或者数码管。
4、电源电路为整个系统提供稳定的电源。
四、软件设计软件设计是测速仪实现功能的关键。
主要包括以下几个步骤：1、初始化设置对单片机的各个外设进行初始化，如定时器、中断等。
2、脉冲信号采集通过定时器捕获编码器输出的脉冲信号，并计算脉冲的频率。
3、速度计算根据脉冲频率和编码器的参数，计算出被测物体的速度。
4、显示输出将计算得到的速度值通过显示电路进行显示。
五、系统调试在完成硬件和软件设计后，需要对整个系统进行调试。
调试过程中，可能会遇到各种问题，如脉冲信号丢失、速度计算不准确、显示异常等。
针对这些问题，需要仔细分析，逐步排查，找出问题的根源，并进行相应的修改和优化。
【关键字】速度人体反应速度测试仪制作报告学院：学生：设计框图：硬件部分直流5V稳压电源模块——方案：用7805芯片实现电源模块，7805部分参数如下——电路图如下通过multisim仿真软件将元件参数确定，节省了调试时间，并且一次完成焊接，使电路美观实用。
整个系统共用一个电源使系统不需要在接参考地。
红外感应模块——方案：核心是LM339比较器集成芯片，部分参数如下——控制电路虽说只用了其中一部分，但集成芯片比较可靠，而且多部分集成使得焊接时少一些后顾之忧，提高板子利用程度。
利用红外对管分压的变化加上LM339对电压的放大实现负跳变信号的引入，完成本身开关控制的功能。
电路图如下——单片机系统（CPU模块）方案——使用芯片STC89C52RC，此芯片是一款低价，低功耗，而且内存充足的单片机。
最小系统如图晶振为11.0592MHz。
作为处理器，应用其定时器中断，引脚电平检测，外围电路有三极管放大电路（使其足以驱动蜂鸣器）等。
控制流程显示系统方案——此系统采用1602液晶显示屏，1602不能显示汉字等复杂字符，但足以满足本题需要，并且使用简单。
软件部分流程设计如上图。
代码如下#include<reg52.h>sbit Red=P1^0;sbit Green=P1^1;sbit rs=P2^0;sbit rw=P2^1;sbit en=P2^2;sbit BUZZER=P2^3;sbit s1=P2^4;unsigned char tt=0,miao=30; unsigned char code b[]={"ms"}; void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void buzzer(){BUZZER=1;delay(500);BUZZER=0;delay(500);}void red(){while(1){Red=0;delay(500);Red=1;delay(500);}}void write_com(unsigned char com) {rs=0;rw=0;en=0;P0=com;delay(5);en=1;delay(5);en=0;}void write_data(unsigned char date){rs=1;rw=0;P0=date;delay(5);en=1;delay(5);en=0;}void write_sfm(unsigned char date) {unsigned char shi,ge;shi=date/10;ge=date%10;write_com(0x80+4);write_data(0x30+shi);write_data(0x30+ge);}void init(){unsigned char i;write_com(0x38);delay(1);write_com(0x0c);delay(1);write_com(0x06);delay(1);write_com(0x01);delay(1);i=0;write_com(0x80+0x40+10);while(b[i]!='\0'){write_data(b[i]);i++;}TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;EX0=1;IT0=0;TR0=0;delay(1);}void main(){BUZZER=0;init();while(1){if(s1==0)break;}TR0=1;Red=0;write_sfm(30);while(miao!=0){if(tt==20){tt=0;miao--;write_sfm(miao);}}ET0=0;TR0=0;TH0=(65536-1000)/256;TL0=(65536-1000)%256;EA=1;ET0=1;TR0=1;buzzer();Red=1;Green=0;while(1);}void time() interrupt 1{if(miao!=0){TH0=(65536-50000)/256;TL0=(65536-50000)%256;tt++;}else if(miao==0){TH0=(65536-1000)/256;TL0=(65536-1000)%256;tt++;}}void intersvr0() interrupt 0{unsigned char date;unsigned char bai;unsigned char shi;unsigned char ge;if(miao!=0){buzzer();buzzer();buzzer();red();}else if(miao==0){date=tt;bai=date/100;shi=(date%100)/10;ge=(date%100)%10;write_com(0x80+0x40+4);write_data(0x30+bai);write_data(0x30+shi);write_data(0x30+ge);}}系统测试将各个组件组装完成系统，上电后按下开关复位的同时用手挡住红外开关，液晶显示屏上显示---------------------------------------------------ms----------------------------------------------------------按下按键开关，30秒倒计时，并于液晶显示屏显示，同时红灯亮，30秒过程中如果移开手，蜂鸣器响3声，红灯闪烁；一直挡住红外开关直至30秒结束，蜂鸣器响一声，绿灯亮，移开手显示-------------------------------00----------------------------------------------------------------------------------------------------------------------------------------------------------169ms------------------------------------------------------------ 测试完毕。
