SQF150竖流式气浮装置技术说明书

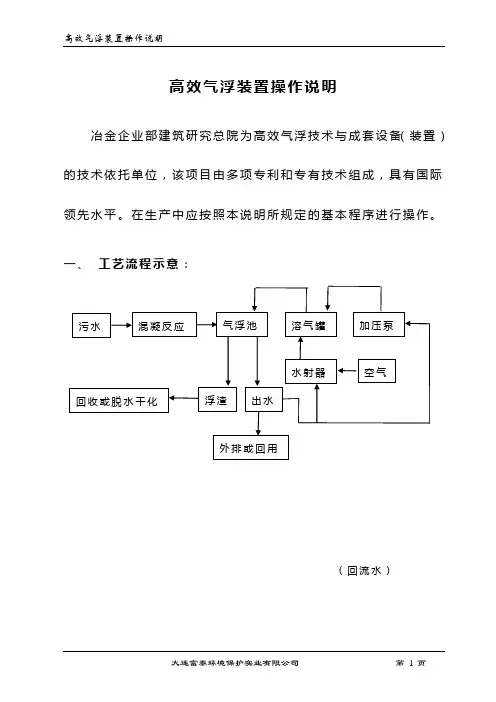

高效气浮装置操作说明冶金企业部建筑研究总院为高效气浮技术与成套设备（装置）的技术依托单位，该项目由多项专利和专有技术组成，具有国际领先水平。

在生产中应按照本说明所规定的基本程序进行操作。

一、工艺流程示意：（回流水）二、装置组成1、高效气浮装置主要由两部分组成：⑴加压溶气及释放系统：包括加压泵、水射器、溶气罐（当用空压机供气时，还需配置稳压罐）、溶气干管、溶气支管及高效气浮喷头等。

⑵气浮池：包括吸附、分离、刮渣、排水等部分。

2、其他配套装置：依处理水种水质不同，配套装置也不同，主要有：⑴污水上水泵（必备）⑵混凝反应槽（依水质需要而定）⑶浮渣（油）后处理：依水质不同后处理方法也不同。

如：纸浆回用、浮油或有价物质回收、化学污泥脱水干化等。

三、高效气浮装置主要技术性能及要求1、工作压力：指溶气罐上的表压力，为0.3-0.35MPa。

2、加压泵：采用单级离心泵，一般用IS类型系列泵，吸入经气浮池处理后的净化水作为工作水，也称回流水。

工作水经加压泵打入溶气罐。

其吸水管路是气浮池回流出水口与加压泵进水口相连结的管路。

3、水射器：其作用是吸入空气。

包括进水阀和进气阀。

该装置以溶气罐的引出水，或从加压泵出水管引出水作为冲射水，其出水管与加压泵的吸水管相连。

经水射器进水阀的调节，可将适量空气吸进溶气罐。

4、溶气罐：经加压泵将工作水和空气一起打入溶气罐。

空气在溶气罐内溶解于水中，溶解了空气的工作水，则称为溶气水。

溶气罐上有压力表，可指示工作压力。

溶气罐上装有液位自控管，经液控管出水阀的调节，可使溶气罐内的压力处于稳定状态。

底部有阀，可排污或排空。

5、溶气干管：与溶气罐出水口相连，其上装有若干支溶气管。

6、溶气支管：支管下端装有高效气浮喷头。

支管上有阀门（该阀门只起满开或关闭作用，不起调节作用），管上有活接头，便于支管的拆装。

7、高效气浮喷头：其作用是将溶气水中的溶解气体转化为直径约1μm的微气泡。

该喷头具有定压定流量性能。

气浮设备操作规程气浮设备操作规程一、作用与原理气浮法净水是利用在压力状况下，使水溶于大量气体，作为工作液体，在骤然减压时释放出来无数细泡与经过混合反应后疑聚物黏附在一起，使其絮体的比重小于1，从而浮与液面上，形成泡沫，使污染物从废水中分离出来，达到净化效果。

二、技术参数1、采用机械反应，气浮回流比为30%－50%，溶气罐实用压力为3kg/m3。

2、处理水量80～100m3/小时。

三、运行操作：3.1、开机前检查：1）检查所有阀门处于正常工作状态。

2）检查容器罐水位处于正常工作状态。

3）检查电气设备处于正常工作状体。

3.2、开机步骤1）配备加入絮凝剂，配好药剂，启动搅拌系统。

2）启动空压机，打开进气阀，将进气压力调整到0.2MPa。

3）开启容器水泵，向容器罐进水，调节容器罐水位至容器罐液位计的1/3左右，此时容器罐的压力应达到0.4MPa，容器进水泵连续正常工作3-10min后，方可开动气浮进水泵。

4）根据出水水质变化，调整加药量、进水量、容器水量，保证出水水质。

5）根据浮渣生成情况，控制出水闸板，调整浮渣液位至刮渣机排泥要求，启动刮渣机进行刮渣。

6）开机后应检查气浮进水和排水系统，实现进出水的平衡，保证气浮正常工作。

3.3、停机步骤1）关闭刮渣机。

2）关闭气浮进水泵。

3.4、注意事项1）容器罐液位一经调整后应予保持，不应经常调整。

2）根据出水水质，及时调整加药量、进水量、容器水量。

3）定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂（十天左右），三个月进行一次检修。

四、气浮法调试时的注意事项(1)调试进水前，首先要用压缩空气或高压水对管道和溶气罐反复进行吹扫清洗，直到没有容易堵塞的颗粒杂质后，再安装溶气释放器。

(2)进气管上要安装单向阀，以防压力水倒灌进入空压机。

调试前要检查连接溶气罐和空压机之间管道上的单向阀方向是否指向溶气罐。

实际操作时，要等空压机的出口压力大于溶气罐的压力后，再打开压缩空气管道上的阀门向溶气罐注入空气。

0.5t/h气浮设备操作说明书一、概述气浮分离设备是一种去除各种工业和市政污水中的固体悬浮物、油脂及各种胶状物的设备。

该气浮设备具有设备占地少、耗电少、固液分离效率高、操作简单、易于管理等优点。

二、工作原理及工艺说明气浮是使悬浮物附着气泡而上升到水面，从而分离水和悬浮物的水处理方法。

也有使水中表面活性剂附着在气泡表面上浮，从而与水分离，称为泡沫气浮法。

气浮法使用的设备，包括完成分离过程的气浮池和产生气泡的附属设备。

水处理中，气浮法可用于沉淀法不适用的场合，以分离比重接近于水和难以沉淀的悬浮物，例如油脂、纤维、藻类等，也可用以浓缩活性污泥。

容器水在0.3-0.5MPa的工作压力的情况下，使空气最大程限度地溶入水中，通过微孔释放，形成微小气泡。

在废水中加入絮凝剂PAC或PAM，经过10min的有效絮凝反应，形成絮体。

微气泡和絮体相互粘合，在旗袍浮力的作用下，絮体与气泡一起上升到液面，形成浮渣，浮渣由刮渣机刮至污泥区。

下层的清水通过集水管排出。

处理后的清水一部分回流至溶气系统，供溶气系统使用，另一部分经过活性炭过滤器进行二次吸附过滤，最终排放。

三、设备参数气浮设备按处理能力可分为：1、3、5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格，也可根据用户需求设计。

四、设备操作规程1、设备首次使用前应检查设备各部分部件是否连接好；2、开启设备时，应先打开溶气系统5-10min，待溶气系统工作正常后再送入污水同时投加混凝剂和助凝剂。

3、停止运行时，应先关闭进水阀门，容器系统再运行8分钟，然后关闭整套气浮设备。

4、设备运行中应经常注意运行是否正常，发现问题应及时停止运行，进行检查。

5、对各个水泵应定期维护，具体应按照该产品的说明书进行维护及保养。

6、刮泥机工作时严禁将手放在导轨上。

7、气浮机运行一段时间后应对设备进行清洗维护，一般情况夏季30天，冬季60天，可根据实际情况灵活运用。

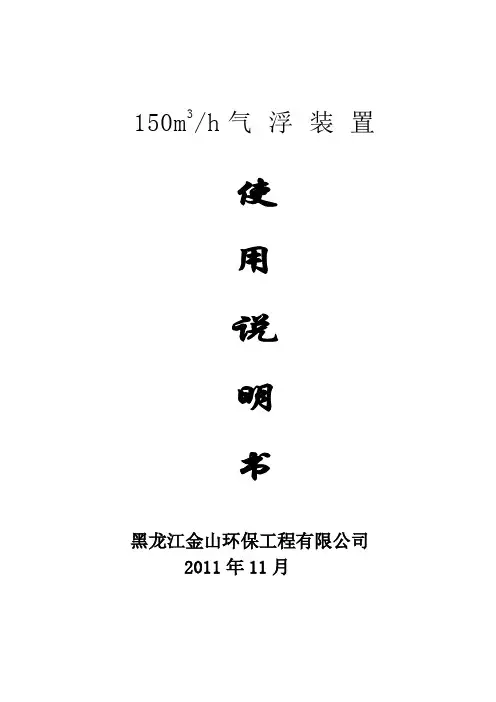

150m3/h气浮装置使用说明书黑龙江金山环保工程有限公司2011年11月目录一、工作原理二、主要优点三、安装要求四、维护要求五、运行操作六、注意事项一、工作原理利用在高压情况下，使水溶入大量的气体作为工作液体，在骤然减压时释放出无数微细气泡，与经过混合反应后的水中杂质粘附在一起，使其絮体的比重小于1，从而浮于液面之上，形成泡沫（即气、水、颗粒）之相混合体，从而使污染物质得以从废水中分离出来，达到净化的目的。

二、主要优点与一般沉淀池相比较，气浮池具有如下优点：1.单位面积产水量高3-5倍。

2.孙中停留时间缩短70%-85%。

3.占地面积可减少60%-85%。

4.操作简单，废渣排放方便，泥渣体积可缩小50%-80%。

5.造价低，混凝剂的投加量少，可随意开停，管理方便。

三、安装要求1.设备的基础上表面应严格水平，同一座气浮周边所在位置的各点标高应控制在±5mm左右；2.安装时，气浮池分离室底部的集水管应保证严格水平，使其能够均匀集水，同时必须保证顶部刮渣机的水平。

四、试运转操作及日常维护管理1.安装完毕后,应对设备内部进行检查,以消除污物、碎石、铁屑等杂物，特别应检查穿孔管的孔眼有无堵塞。

2.本设备第一次运行或检修后重新进水时，应在气浮池内注满清水，以防污泥沉淀及溶气罐用水。

3.运行中的水量变化不易过大，最大水量应不超过设计流量的1.1倍。

4.溶气水泵不能空载运行，以防损坏。

5.本设备每年应进行一次检修，检查设备内部部件是否有积泥、损坏，以便及时清除。

6.本设备每三年左右进行一次防腐处理，除锈和刷防锈漆。

五、运行操作1.配好絮凝剂，并检查加药系统的运行情况。

2.启动空压机，将压缩空气输入溶气罐。

3.待溶气罐压力达0.2-0.3Mpa时启动溶气水泵，缓缓打开阀门，将水压入溶气罐进行溶气，同时控制流量至设计范围。

4.待溶气罐水位达到液位计的三分之一时，打开释放阀门，将溶气水输往气浮池的接触室（使用前应有气浮池内存满清水）。

气浮操作说明1. 简介气浮操作是一种常用于工业生产中的技术，通过利用气体的浮力来实现物体的悬浮和操控。

本文将详细介绍气浮操作的原理、设备、操作步骤以及注意事项，以帮助读者了解和运用这种技术。

2. 原理气浮操作的原理基于浮力的作用。

当物体浸入气体中时，气体会对物体产生一个向上的浮力，使物体悬浮在气体中。

通过控制气流的流动和压力，可以实现对物体的悬浮、传送和定位等操作。

3. 设备气浮操作需要以下设备来实现：- 气源：提供气体流动和压力的来源，通常使用空压机或氮气等。

- 减压阀：用于调节气体的压力，保证在合适的范围内。

- 气流调节器：用于调节气流的方向和速度，控制悬浮的物体的移动和定位。

- 悬浮台：用于放置和悬浮物体的平台，通常采用气孔结构，通过气流的压力和流动来实现物体的悬浮。

4. 操作步骤以下是进行气浮操作的一般步骤：1) 准备工作：检查气源、减压阀和气流调节器的工作状态和连接是否正常。

2) 将悬浮台放置在操作区域，并确保其平稳和稳定。

3) 将待悬浮的物体放置在悬浮台上，注意物体的重量和尺寸是否适合悬浮操作。

4) 打开气源并调节减压阀，使气体流动，并经过气流调节器，形成适当的气流压力和流速。

5) 观察悬浮的物体是否在气流中悬浮和移动，并通过调节气流调节器来控制物体的位置和运动方向。

6) 完成操作后，关闭气源和减压阀，将悬浮台和物体移除操作区域。

5. 注意事项在进行气浮操作时，需要注意以下事项：- 掌握操作的基本原理和步骤，遵守操作规程，确保安全。

- 在操作之前，仔细检查所使用的设备和工具的工作状态和连接是否正常。

- 确保悬浮台的平稳和稳定，以及物体的平整和适合悬浮操作。

- 在操作中，注意气流的压力和流速是否适当，避免对物体造成损坏或不稳定。

- 在操作结束后，及时关闭气源和减压阀，避免浪费和安全隐患。

总结：气浮操作是一种有效的工业技术，通过利用气体的浮力可以实现对物体的悬浮和移动。

本文介绍了气浮操作的原理、设备、操作步骤以及注意事项，希望能够帮助读者了解和运用这种技术。

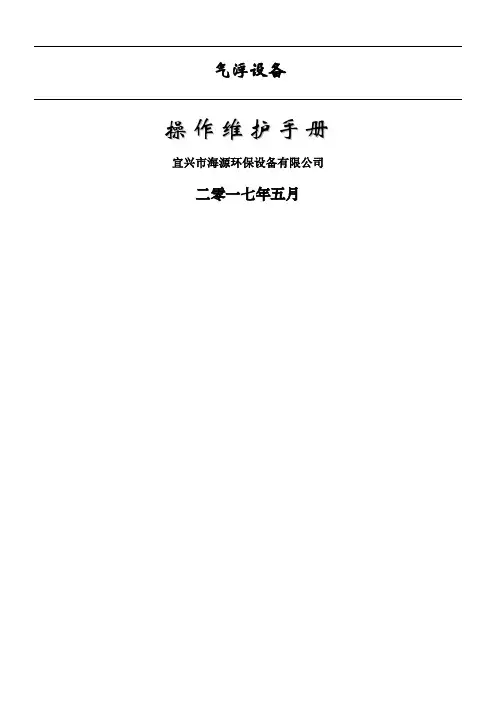

气浮设备操作维护手册宜兴市海源环保设备有限公司二零一七年五月气浮设备操作说明1.运行前准备和检查：1.1检查进水泵、溶气泵、空压机的正常与否，马达的转向是否相符，油位是否正常等。

同时要检查刮渣机，作空车运行，检查其传动部份是否正常；牙箱油位不足时要加够；刮板是否灵活；行车速度是否正常；触点开关是否灵敏；电线的装放是否正常；1.2按要求配备好混凝剂，检查前方加药装置是否正常。

1.3检查各阀门的性能，压力表的是否正常。

1.4检查好释放器，保证其性能的完好及通畅性。

1.5启动进水泵，随后控制系统会同时开启溶气泵，打气至溶气罐，随后打到一定量后，进入释放器释放。

2.启动运行：2.1向溶气罐供气、送水。

控制好罐内水位在1/3~1/2高程处。

控制好罐内压力在0.4MPa处左右。

2.2启动气浮池进水泵，控制好送水量和混凝剂，絮凝剂的投加量。

2.3打开溶气罐的出水阀，控制好释气水量。

2.4控制好气浮池水位，不让其浮渣溢流出。

2.5待浮渣积到一定厚度时，适当提高浮渣液位，让浮渣稍微有些溢流时，启动刮渣机刮渣。

刮走一定渣后，停刮渣器，适当降些水位，再让其积渣到一定厚度，进行周期地刮渣。

3.运行中的管理3.1经常检查溶气罐水位压力，并随时控制调节好。

3.2经常观察分析气浮效果，检查调节好进水量和混凝剂，絮凝剂及投加量。

并及时作好药剂的溶解，备好药料。

3.3经常观察气浮池面的浮渣、水位、释放效果，作好浮渣的定时刮除和底部沉泥的定时排污。

3.4经常注意水泵，溶气泵的运行声响、机身振动、阀件密封、马达温度、润滑油位的检查。

异常时要作好处置或停机维修。

空压机要每班一次将气鼓的积水排尽。

3.5按规定作好机台运行、进出水量、水质、药剂投加使用量、溶气罐水位、压力、刮渣运行等的日志记录。

4.停机操作：4.1停溶气罐进水泵，关上泵的出水阀。

4.2停气浮池进水泵，关上出水阀，关上混凝剂和絮凝剂的投加阀。

4.3停刮渣机。

4.4等待一段时间使溶气罐放气降压到常压(如短时停机则不用降水泄压)，注意降水泄压时不能通过溶气罐出水阀降水泄压，使空气直冲气浮池。

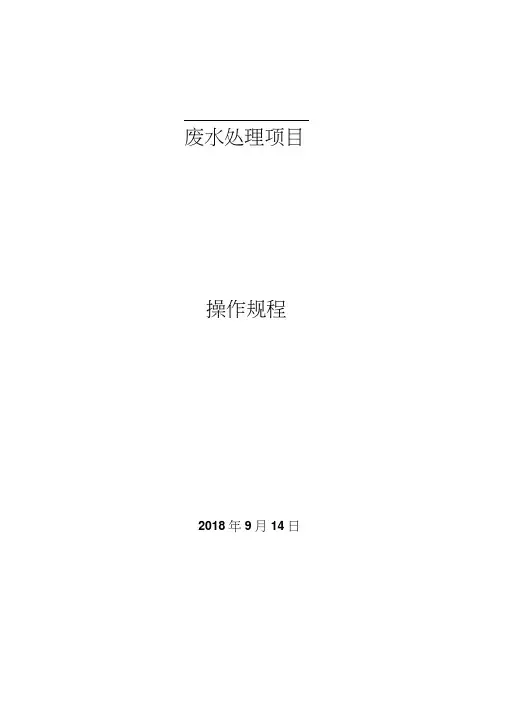

废水处理项目操作规程2018年9月14日目录第一章工艺术语.......................................................... 2.第二章项目简介.......................................................... 2.第三章操作说明. (3)3.1 废水处理工艺流程................................................ 3.3.2工艺原理......................................................... 3.3.3系统启动准备工作................................................. 3.3.4操作说明 (3)3.4.1废水处理药剂配制........................................... 3.3.4.2气浮装置的操作............................................. 4.3.4.3停机操作................................................... 4.第四章常见故障解决及设备的维护保养 (5)4.1常见故障及解决方法..............................................5.4.2设备的维护保养方法..............................................5.第五章安全操作规程......................................................6.5.1安全操作........................................................ .6..5.2维修动火.........................................................6.5.3防雷电及静电的安全..............................................6.第一章工艺术语(1)废水WaSteWater居民活动过程中排出的水及径流雨水的总称。

3.2.2 溶气气浮装置/中间水箱3.2.2.1 概述部分回流压力溶气气浮器是我公司与同济大学环境工程学院共同开发的一种新型水处理设备，它主要由压力溶气系统、溶气释放系统及气浮分离系统三部分组成。

其理论研究与生产实践方面已达到国内外经先进水平，主要特点表现在如下几个方面：溶气系统容气罐的溶气效率在水温20℃时已达90%，水温30℃时可达99%以上；容气罐停留时间仅50-75 s；过流密度为3000—5000 m3/(d.m2)。

释气系统采用同济大学专利产品，释气水中气泡直径仅为20—30 m，释气效率达99.2%。

分离系统我公司产品采用平流式，具有占地少、造价低、效果好等优点，表面负荷可高达10.8 m3/(h.m2)。

测试技术同济大学研制成功一种新型释气量装置，具有精度高、重现性好、设备简单、测速快速等优点，完全可替代国外测定装置。

3.2.2.2 主要技术参数处理流量：10m3/h设计压力：常压设计温度：常温箱体材质：Q235-B（碳钢防腐）溶气罐直径：φ400mm溶气泵功率：3.0KW空压机功率：0.37KW刮沫机功率：0.55KW中间水箱有效容积：2.5m33.2.2.3 设备组成及工作原理设备组成：气浮池、溶气罐、空压机、刮沫机、储渣槽、中间水箱等。

原水进入气浮池的接触区，与释放后的溶气水充分混合接触。

使水中絮体或悬浮物充分吸收粘附微小气泡，然后进入气浮分离区。

絮体或悬浮物在微气泡浮力的作用下浮向水面形成浮渣层，水面上的浮渣聚集到一定厚度后，由刮沫机刮至浮渣槽，经管道排出。

下层的清水经集水管集流至中间水箱，一部分供回流溶气水使用，另一部分通过置于中间水箱内的核桃壳过滤器进水泵（P3405A/B）提升进入核桃壳过滤器。

设备体内分为：接触区、气浮区、出水缓冲区、排渣系统等部分。

3.2.2.4设备流程叙述1) 设备在安装完毕开始使用（或停止使用很长时间）前，必须制作溶气水，溶气水与含油污水一并进入容器，并排除容器和管汇中空气，然后再开启出水阀门进入正常运行状况。

气浮设备操作规程一、引言气浮设备是一种常用的水处理设备，用于去除水中的悬浮物和浮游生物，提高水质。

为了保证气浮设备的正常运行和安全性，制定本操作规程，明确操作流程和注意事项。

二、设备概述1. 气浮设备由气浮池、进水口、出水口、气浮装置、悬浮物收集装置等组成。

2. 气浮设备根据处理水量和水质要求进行选择和设计。

三、操作流程1. 准备工作a. 核对设备的电源接地是否正常。

b. 检查气浮设备的进水口和出水口是否畅通。

c. 检查气浮装置的气源是否正常。

d. 检查悬浮物收集装置是否清空。

2. 启动设备a. 按照设备说明书操作，启动电源。

b. 打开进水阀，调节进水流量。

c. 打开气源阀，调节气浮装置的气压。

d. 观察设备运行情况，确保设备正常启动。

3. 操作过程a. 定期检查进水口和出水口的水位，保持合适的水位差。

b. 根据水质情况，调节进水阀和气源阀，以达到最佳处理效果。

c. 定期检查气浮装置的气泡产生情况，确保气泡均匀分布。

d. 观察悬浮物收集装置的情况，及时清空。

4. 停止设备a. 关闭进水阀和气源阀。

b. 停止电源供应。

c. 清理设备表面和周围环境。

四、注意事项1. 操作人员应熟悉设备的结构和原理，并接受相关培训。

2. 操作人员应穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。

3. 操作过程中，严禁将手或其他物体伸入设备内部。

4. 定期检查设备的电气接线和气源管道，确保安全可靠。

5. 发现设备异常情况时，应及时停机检修，避免事故发生。

6. 操作结束后，及时清理设备，保持设备的清洁和整洁。

五、紧急情况处理1. 发生设备故障或意外情况时，应立即停止设备运行，并通知相关人员进行处理。

2. 在紧急情况下，应按照应急预案进行处理，确保人员安全和设备完整。

六、操作记录1. 操作人员应按照规定，记录设备的启停时间、操作情况、异常情况等。

2. 操作记录应及时整理归档，便于日后查询和分析。

七、设备维护1. 定期对设备进行维护保养，清洁设备表面和内部。

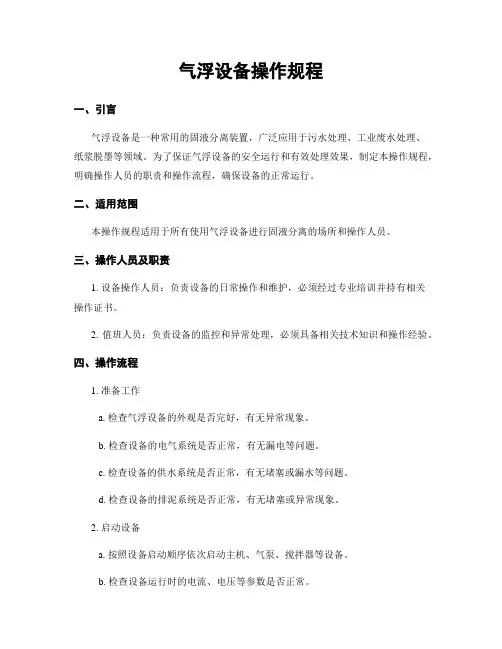

气浮设备操作规程一、引言气浮设备是一种常用的固液分离装置，广泛应用于污水处理、工业废水处理、纸浆脱墨等领域。

为了保证气浮设备的安全运行和有效处理效果，制定本操作规程，明确操作人员的职责和操作流程，确保设备的正常运行。

二、适用范围本操作规程适用于所有使用气浮设备进行固液分离的场所和操作人员。

三、操作人员及职责1. 设备操作人员：负责设备的日常操作和维护，必须经过专业培训并持有相关操作证书。

2. 值班人员：负责设备的监控和异常处理，必须具备相关技术知识和操作经验。

四、操作流程1. 准备工作a. 检查气浮设备的外观是否完好，有无异常现象。

b. 检查设备的电气系统是否正常，有无漏电等问题。

c. 检查设备的供水系统是否正常，有无堵塞或漏水等问题。

d. 检查设备的排泥系统是否正常，有无堵塞或异常现象。

2. 启动设备a. 按照设备启动顺序依次启动主机、气泵、搅拌器等设备。

b. 检查设备运行时的电流、电压等参数是否正常。

c. 观察设备运行过程中是否有异常噪音或振动。

3. 调整操作参数a. 根据处理水质和处理要求，调整气浮设备的操作参数，如气泡直径、搅拌速度等。

b. 根据设备运行情况，适时调整操作参数，以达到最佳处理效果。

4. 监控设备运行a. 定期检查设备运行情况，如气泡产生是否正常、搅拌器运行是否平稳等。

b. 监测设备的处理效果，如悬浮物的去除率、浊度的变化等。

c. 及时记录设备运行数据，如流量、浊度、PH值等。

5. 异常处理a. 如发现设备异常情况，应立即停机，并通知相关人员进行处理。

b. 根据设备的故障现象，进行故障诊断和排除。

6. 停机与保养a. 按照规定的程序和顺序停机，关闭设备的电源和气源。

b. 定期对设备进行保养，如清洗设备、更换易损件等。

c. 记录设备的保养情况和维修记录。

五、安全注意事项1. 操作人员必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。

2. 操作人员必须熟悉设备的操作流程和紧急停机程序。

气浮装置操作规程第一章总则第一条为保证气浮装置的正常运行，确保工作人员的安全以及装置的安全性，制定本规程。

第二条本规程适用于气浮装置的操作人员，包括操作、检修和维护等相关工作人员。

第三条操作人员应遵守工作岗位安全操作规程和相关环境保护要求，严禁非法操作和违规行为。

第二章作业准备第四条操作人员在进行气浮装置的操作之前，应仔细阅读并理解设备的操作说明书，并接受岗前培训，确保操作的正确性和安全性。

第五条操作人员应检查气浮装置的各个部件是否正常运行，如轴承、电机、减速器等，并及时报告异常情况。

第六条操作人员应检查气浮装置周围的工作环境，确保通风良好、无明火等安全隐患的情况下进行操作。

第七条操作人员应佩戴好个人防护装备，如安全帽、防护眼镜、绝缘手套等，并确保设备上的防护装置完好并使用。

第三章操作规程第八条操作人员应按照装置的运行程序进行操作，严禁随意控制和调整装置的运行参数。

第九条操作人员应按照规定的启动顺序和步骤进行操作，确保设备的正常启动和运行。

第十条操作人员在操作过程中应注意设备的运行状态，如有异常情况应立即停止操作并向上级报告。

第十一条操作人员应按照安全指示牌和工作票等标识要求操作，切勿超负荷操作或超时操作。

第十二条操作人员在操作过程中，如遇有故障或异常情况，应按照相关故障处理流程进行处理，切勿盲目尝试修复。

第十三条操作人员应保持清醒的状态进行操作，切勿在操作装置时饮酒、吸烟或使用药物。

第十四条操作人员应及时记录操作的数据和情况，确保操作的准确性和可追溯性。

第四章维护保养第十五条操作人员应定期对气浮装置进行维护保养，包括机械部件的润滑、螺栓的紧固、电气部件的清洁等工作。

第十六条操作人员应定期对气浮装置的各项参数进行检测和调整，确保设备的正常运行。

第十七条进行维修保养时，操作人员应按照专业要求和相关工作指南进行操作，切勿违反安全操作规程和规定。

第十八条操作人员应及时处理设备的故障，对损坏或失效的部件应及时更换或修复。

气浮机使用说明书一、溶气气浮机使用说明书之用途：气浮技术近年来广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。

二、溶气气浮机使用说明书之特点：、1、处理能力大、效率高、占地少。

2、工艺过程及设备构造简单，便于使用、维护。

3、能消除污泥膨胀。

4、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。

5、对低温、低浊、含藻类多的水源，采用气浮法可取得最好的效果。

6、微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果。

7、能有效去除污水中油脂、胶状物和悬浮颗粒及纤维，降低污水中COD,BOD,SS等排污负荷，同时可明显改变水质颜色。

三、溶气气浮机使用说明书之工作原理：经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。

絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。

气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

四、气浮机安装注意事项1、设备安装前，必须夯实地基。

并用混凝土砂浆垫高100-150mm。

也可架空安装，但基础必须能承担设备运行时的重量。

2、设备就位后需调整水平。

3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去(即气浮池排空时废水收集渠道)。

4、设备水平摆放好后只需根据现场情况接好进水口、出水口、排泥口法兰即可。

接好电源即可使用。

5、污泥出口可接至污泥槽或污泥处理设备。

6、电器箱一般应放置在扶梯侧面，环境应干净、清洁。

五、气浮机调试，运行说明：（一）、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。

2、对水泵及空压机等需要润滑部位进行加油润滑。

3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。

用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。

溶气气浮装置XXXXXXXXXXXXXXXXXX目录一、概述 (2)二、优点 (2)三、工作原理 (2)四、产品技术参数 (3)六、设备调试 (3)七、设备操作 (6)八、日常维护及管理 (6)一、概述气浮技术近年来广泛应用于给排水及废水处理中，对于比重接近于水的微小悬浮物的去除，它是最有效的方法。

二、优点1、处理能力大、效率高、占地少、使用范围广。

2、工艺过程及设备构造简单，便于使用、维护。

3、能消除污泥膨胀。

4、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。

5、对低温、低浊、含藻类多的水源，采用气浮法可取得最好的效果。

6、微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果。

7、能有效去除污水中油脂、胶状物和悬浮颗粒及纤维，降低污水中COD、BOD、SS等排污负荷，同时可明显改变水质颜色。

三、工作原理QFJ系列气浮装置采用压力溶气气浮法净水技术，是目前国内普遍采用的一种高效固液分离方法。

它采用压力溶气方式，首先将空气溶于水，再通过溶气释放器将溶于水中的空气以大量密集的微细气泡方式注入待处理废水中。

同时经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。

絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水管流至出水区后，一部分回流作溶气使用，剩余清水通过出水口流出。

气浮池水面上的浮渣积聚到一定厚度以后，由刮渣机刮入气浮机排渣槽后排出。

四、产品技术参数4.1产品配置本项目单套气浮装置，由1台回流泵、1台刮渣机、2台空压机、2台搅拌器、1台设备主体、1台溶气罐、1套配套工艺管道、1套平台护栏及1套控制柜组成。

名称：QFJ系列气浮装置规格参数：处理数量250m3/h，LxWxH=xxmm材质：钢制防腐4.2产品技术参数（单套）六、设备调试6.1调试准备1、彻底清扫气浮装置的各个部分；2、检查溶气水泵、空压机的完好程度，包括水泵的润滑加油、填料的松紧、底阀的密封性、空压机的加注机油等；3、检查电源、线路，并作短暂的空载运转，以判断泵与空压机的转向是否正确、有无杂声及发热现象；4、检查刮渣机的传动部分及刮板，并作空车运行，查看行车速度是否符合要求、刮板翻动是否灵活、行车的返回及电线的收放是否正常；5、按要求配置混凝剂，控制好浓度，并根据小样试验，初步确定药剂投加量；6、对各部分的闻门进行启、闭，并按要求分别置于“开”或“关”的位置；7、拆下所有释放器，以免冲洗时堵塞，待冲净后再装上；8、检查连接溶气罐和空压机间管路上的单向阀的流向是否指向溶气罐；9、按照溶气泵最大压力再加29.4kPa，调整好空压机的最低压力限位开关，以保证溶气罐的水不致进入空压机的气缸。

环保设备设计与应用加压溶气气浮设备课程设计学院：环境与化学工程学院专业班级：环境工程01班*****学号：***********指导老师：***目录第一章设计任务书 (1)1.1 设计题目 (1)1.2 设计资料 (1)1.3 设计内容 (1)1.4设计成果 (1)第二章设计说明与计算书 (2)2.1 设计原理及方案选择 (2)2.1.1设计原理 (2)2.1.2方案选择 (4)2.2设计工艺计算 (4)2.2.1供气量与空压机选型 (4)2.2.2溶气罐 (5)2.2.3气浮池 (6)2.2.4附属设备 (7)第三章参考文献 (9)第四章设计心得 (9)第一章设计任务书1.1 设计题目加压溶气气浮设备的设计（竖流式）1.2 设计资料某工厂污水工程拟用气浮设备代替二沉池，经气浮实验取得以下参数：溶气水采用净化后处理水进行部分回流，回流比0.2，气浮池内接触时间为5min，溶气罐内停留时间为3min，分离时间为15min，溶气罐压力为0.4Mpa，气固比0.02，温度30℃。

设计水量520m3/d。

1.3 设计内容（1）确定设计方案；（2）气浮设备的设计计算；（3）系统设备选型，包括水泵、溶气释放器、溶气压力罐、空压机及刮渣机等；（4）计算书编写，计算机绘图。

1.4设计成果（1）设备工艺设计计算说明书；要求参数选择合理，条理清楚，计算准确，并附设计计算示意图；提交电子版和A4打印稿一份。

（2）气浮系统平面图和气浮设备结构详图（包括平面图、剖面图）；要求表达准确规范；提交电子版和A3打印稿一份。

第二章设计说明与计算书2.1 设计原理及方案选择2.1.1设计原理加压气浮法是在加压情况下，将空气溶解在废水中达饱和状态，然后突然减至常压，这时溶解在水中的空气就成了过饱和状态，以极微小的气泡释放出来，乳化油和悬浮颗粒就粘附于气泡周围而随其上浮，在水面上形成泡沫层，然后由刮泡器清除，使废水得到净化。

根据废水中所含悬浮物的种类、性质、处理水净化程度和加压方式的不同，基本流程有以下三种。
