地下结构设计原理与方法一、地下结构设计概述地下结构设计是土木工程中的一个重要分支，涵盖了从地层地质条件勘察、结构模型建立、材料选择与构造、荷载分析、结构分析到设计优化的全过程。
地下结构设计的主要目标是确保地下结构的稳定性、安全性和耐久性，同时满足建筑功能和防护要求。
二、地层与地质条件地层与地质条件是地下结构设计的重要基础。
设计师需充分了解和评估地质勘察资料，包括地层分布、岩石类型、地质构造、地下水位等信息，以便确定合适的设计方案。
三、荷载与抗力荷载与抗力是地下结构设计的基本要素。
设计师需要确定各种可能的荷载，包括垂直荷载（如土压、岩石压力等）、水平荷载（如地震力、水流力等）以及侧向荷载（如地层滑动、断层错动等）。
同时，设计师需通过结构分析和计算，确定结构所需的抗力。
四、地下结构设计方法地下结构设计方法主要包括定性和定量两种。
定性设计主要基于工程经验和判断，定量设计则依赖于数值模拟和分析。
在设计中，还需考虑结构的可靠性、经济性和施工性。
五、地下结构模型与分析地下结构模型是进行结构设计的基础。
设计师需根据实际地质条件和工程要求，建立合适的模型，如连续介质模型、离散模型等。
同时，需运用数值分析方法，如有限元法、有限差分法等，对模型进行深入的分析和优化。
六、地下结构材料与构造地下结构材料与构造直接关系到设计的性能和成本。
设计师需了解各种材料的性质和适用条件，包括混凝土、钢材、木材等，同时需对结构的基本构造和细节进行合理设计，以满足结构性能和施工要求。
七、地下结构防水与防护地下结构的防水与防护是保证其正常运转和延长使用寿命的关键。
设计师需考虑防水材料的选择和铺设，防护措施的设定和实施等问题。
防水材料应具有优良的防水性能、耐久性和环保性。
同时，防护措施应考虑到结构的使用环境和防护等级，以实现有效的防腐、防潮、防污染等目标。
八、地下结构设计案例分析本部分将通过具体的地下结构设计案例，详细阐述上述原理和方法的应用和实践。
地下结构的设计原理
地下结构设计原理主要包括以下几个方面：
1. 地下空间选择和规划：根据项目需求和地质条件，选择合适的地下空间进行规划。
考虑地下空间的位置、面积、布局等因素，确保地下结构与地上建筑相协调。
2. 地下结构的安全性：地下结构需要满足一定的安全性要求，包括承载力、抗震性、防水性等。
根据地下结构的用途和地质条件，选择合适的结构形式和材料，确保地下结构的稳定性和安全性。
3. 地下结构的排水和防水：地下结构通常会遇到排水和防水等问题。
通过合理设计排水系统，确保地下结构的排水畅通，避免积水和渗漏现象发生。
同时，采用适当的防水材料和技术手段，确保地下结构与地下水的隔离，避免地下水渗入导致结构损坏。
4. 地下结构的通风和照明：地下结构通常缺乏自然的光线和通风，因此需要采用合适的通风和照明系统。
通过合理设计通风系统和安装合适的照明设备，确保地下结构内空气的流通和灯光的充足，提供舒适的使用环境。
5. 地下结构与地上建筑的联系：地下结构通常与地上建筑紧密联系，需要考虑地下结构与地上建筑的连接方式和交通组织。
通过合理设计地下通道、楼梯和电梯等交通设施，确保地下结构与地上建筑的无缝衔接，方便人员和货物的进出。
6. 地下结构的可持续发展：地下结构设计应考虑可持续发展的原则，包括能源节约、环境友好等。
通过采用节能设备和技术，减少能源消耗；合理利用地下空间，降低对地表土地的占用，实现地下空间的可持续利用。
地下结构设计原理与方法地下结构设计是城市建设中至关重要的一部分，它包括地下管线、地下停车场、地下水污水处理设施等。
在城市发展和规划中，地下空间的合理利用对于提高城市的舒适度、满足居民需求、优化城市布局起到了至关重要的作用。
本文将介绍地下结构设计的原理和方法，以期为地下结构设计提供一定的指导和理论支持。
一、地下结构设计原理地下结构设计的原理是基于地下空间规划和地下工程技术的基础上进行的。
它主要涉及到以下几个方面的原理：1. 重力作用原理：地下结构设计需要考虑到地下的承载能力和重力作用。
在设计过程中，需要根据地下材料的承载能力和地下结构的荷载作用，合理选择地基类型和地基加固方式。
2. 安全原则：地下结构设计需要保证地下结构在承受外部荷载和地下环境变化时的安全性。
在设计中，需要进行地下结构的可靠性分析和安全评估，以及考虑到地下结构的抗震性能。
3. 经济性原则：地下结构设计需要综合考虑地下空间规划和经济性要求。
在设计中，需要合理选择施工材料和技术，以及考虑到地下结构的维护和管理成本。
二、地下结构设计方法地下结构设计的方法是根据地下结构的具体要求和设计目标来确定的。
下面给出几种常用的地下结构设计方法：1. 传统设计方法：传统的地下结构设计方法是根据经验公式和实践经验进行的。
这种设计方法简单易行，适用于一些常见的地下结构类型。
但是它缺乏理论支持和科学性，不能满足高要求的设计需求。
2. 数值模拟方法：数值模拟方法是近年来发展起来的一种地下结构设计方法。
它通过模拟地下结构的力学行为和地下环境变化，可以对地下结构进行全面准确的分析和设计。
3. 参数化设计方法：参数化设计方法是一种以参数化建模为基础的地下结构设计方法。
它通过建立地下结构的参数化模型，可以快速、灵活地对地下结构进行设计和优化。
4. 优化设计方法：优化设计方法是一种基于最优化理论和方法的地下结构设计方法。
它通过建立地下结构的数学模型，结合不同的约束条件和优化算法，可以得到满足设计需求的最优地下结构。

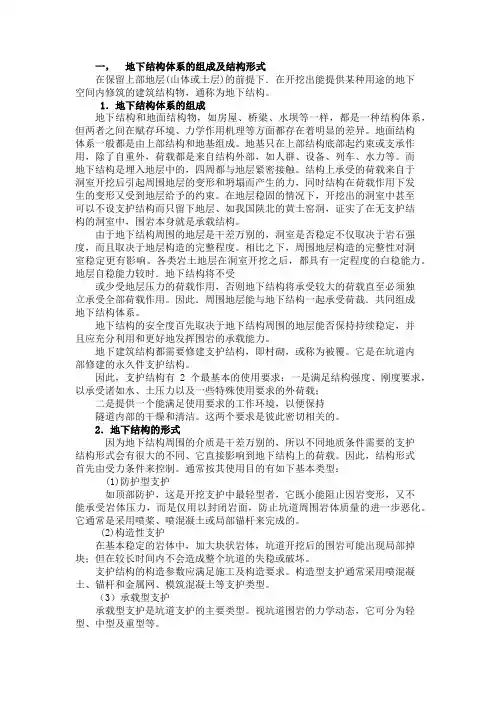

一，地下结构体系的组成及结构形式在保留上部地层(山体或土层)的前提下．在开挖出能提供某种用途的地下空间内修筑的建筑结构物，通称为地下结构。
1．地下结构体系的组成地下结构和地面结构物，如房屋、桥梁、水坝等一样，都是一种结构体系，但两者之间在赋存环境、力学作用机理等方面都存在着明显的差异。
地面结构体系一般都是由上部结构和地基组成。
地基只在上部结构底部起约束或支承作用，除了自重外，荷载都是来自结构外部，如人群、设备、列车、水力等。
而地下结构是埋入地层中的，四周都与地层紧密接触。
结构上承受的荷载来自于洞室开挖后引起周围地层的变形和坍塌而产生的力，同时结构在荷载作用下发生的变形又受到地层给予的约束。
在地层稳固的情况下，开挖出的洞室中甚至可以不设支护结构而只留下地层、如我国陕北的黄土窑洞，证实了在无支护结构的洞室中，围岩本身就是承载结构。
由于地下结构周围的地层是干差万别的，洞室是否稳定不仅取决于岩石强度，而且取决于地层构造的完整程度。
相比之下，周围地层构造的完整性对洞室稳定更有影响。
各类岩土地层在洞室开挖之后，都具有一定程度的白稳能力。
地层自稳能力较时．地下结构将不受或少受地层压力的荷载作用，否则地下结构将承受较大的荷载直至必须独立承受全部荷载作用。
因此．周围地层能与地下结构一起承受荷裁．共同组成地下结构体系。
地下结构的安全度百先取决于地下结构周围的地层能否保持持续稳定，并且应充分利用和更好地发挥围岩的承载能力。
地下建筑结构都需要修建支护结构，即村砌，或称为被覆。
它是在坑道内部修建的永久件支护结构。
因此，支护结构有2个最基本的使用要求：一是满足结构强度、刚度要求，以承受诸如水、土压力以及一些特殊使用要求的外荷载；二是提供一个能满足使用要求的工作环境，以便保持隧道内部的干燥和清洁。
这两个要求是彼此密切相关的。
2．地下结构的形式因为地下结构周围的介质是干差万别的，所以不同地质条件需要的支护结构形式会有很大的不同、它直接影响到地下结构上的荷载。
一、设计资料拟建一条铁路隧道，埋深35m ，长2km ，穿过花岗岩地带。
为了满足使用需求，隧道净跨为12m ，净高为8m 。
花岗岩单轴抗压强度为180MPa ，内摩擦角度为50°，容重为30KN/m3，弹性抗力系数为1.0×106KN/m3。
拟采用贴壁式直墙拱形衬砌结构进行支护，衬砌材料拟用C25混凝土浇筑，混凝土容重为24KN/m3，弹性模量E=2.8×104MPa ，取厚度方向b=1m 进行设计。
请给出具体的设计方案。
备注，如果是深埋隧道，采用普氏地压理论计算；如果是浅埋，采用松散体理论计算地压。
二、初步设计方案 拱圈矢跨比41/00=l f 拱顶厚度0.4m d 0=拱脚及边墙厚度m d d d c n 6.05.10===三、判断深埋或浅埋ϕϕϕ221max 1tan )245(tan )245tan(-=-+=︒︒a H h a a 比较与max 2H 与H 大小，若max 2H H >，则为深埋，反之为浅埋本题为浅埋四、几何尺寸计算 00002000000100200011002000182(0.25)2(0.5)(0.5)0.50.5sin 0.5cos 0.5(1cos n n n n nn f f l l l f R f d d d d R d m f d d R d m f d R R d m R R d m l R d R f m R d f R ϕϕϕ=⨯=+∆=-∆-∆=-∆∆-∆=-∆=++=++=--+=-=-）000sin 1(sin )212n nc n n c l ld d d h H d f ϕϕ=+∆=-=+- 五、主动荷载根据松散体地压理论，垂直均布荷载和水平均布荷载分别为)245(tan )()245(tan 2)(]tan )245(tan 21[21221102111ϕγϕγγϕϕγ-︒+=-=++⋅--=︒︒h h e h e d d a h h q n h 水平均布荷载取222e e e += 六、结构内力分析1.基本结构的单位变位（1）基本结构拱脚刚性固定时拱圈的单位变位nn nn n n A A A n I I I m bd I bd I 0330012,12-=-=== 系数为 )sin cos 2cos sin (sin 81)cos sin (21sin 3)cos 1(2cos sin sin 223sin 2)cos 1(sin sin cos 132'2'23222110n n n n n n n n n nn n n n n nn nn n nB b B b B b B ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ+-=+=-=+-=-=-=-=拱圈单位变位为)()()()('2'20220322110221120011nB b EA R mB b EI R mB b EI R mB EI R n -+-=-==-=δδδϕδ （2）墙顶单位变位（拱脚弹性固定系数）取纵向计算宽度m b 1=，则cc c h I E k αλα==44墙顶单位变位按弹性地基长梁计算，当75.2>λ时，为0,,223321221====∆=-=====∆∆e e c e e u u kh e ke u k u u βββαααβαβ（3）基本结构的单位变位1222222211122112111112ββδβδβδf f u a u f a a a +++=++==+=2.主动荷载作用下基本结构荷载变位（1）基本结构拱脚刚性固定时拱圈的载变位，系数为 3443'23'2312312311)cos 1(sin 61)cos sin sin 43(41sin 51sin 31sin 81sin 61)cos cos 32(sin 61)cos sin (41n nn n n n n n n n n n nn n n A a A a A A a a A a ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ-=+-===-=-=+-=-=5sin 3sin 5sin 3sin )sin cos cos sin (sin 81sin 31sin sin 31sin )cos sin (21)cos 1(43)cos 1(sin 81)sin 2cos sin 9sin 24151213'2332'53'23'544535n n n n n n n n n n n n n n n n n n n n n n n n B A b a A A a ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ-+-=-++--=-+-=-++-=-=-=++-=（代入载变位计算公式得e nA a EA R e mA a EI R e mA a EI R q nA a EA R q mA a EI R q mA a EI R e e q q )()()()()()('5'5025504244031022204211031'2'2-+--=∆--=∆-+--=∆--=∆主动荷载载变位为 e q z eq z 222111∆+∆=∆∆+∆=∆ （2）墙顶载变位作用于边墙上的荷载，有水平均布荷载e 及拱圈传来的弯矩、竖向力和水平力，后者为∆--==--=0000220228z z z z zV M fe H ql V ef ql M 基本结构墙顶的载变位，为ez z z z z ez z z z z V H V M u V u H u V M u u βββββ+++∆-=+++∆-=03020010302001)()(（3）主动荷载作用下基本结构载变位z z z z z z z u f a a ++∆=+∆=ββ2201103.主动荷载作用下多余未知力计算由多余未知力计算公式，得主动荷载下多余未知力为21222111120121022122211221012201a a a aa a a X a a a a a a a X z z z z z z --=--=4.弹性抗力1σn =作用下基本结构的载变位（1）基本结构拱脚刚性固定时拱圈载变位，系数为}sin 21cos 322sin 32cos sin 22sin 221cos )2861(22411{sin 31}sin 32)4cos(2)]4cos(1[cos sin )2831(223{31]cos 32)4cos(sin cos )2861(2[sin 313cos sin )4cos(32214332232311n n n n n n n n n n n n n n n n n n n n n n n n K k K k ϕϕϕϕϕϕϕϕπϕϕπϕπϕϕϕϕπϕπϕϕϕϕπϕϕϕπϕ++---+-++-+=+--++-++-+=---++-=+--=弹性抗力1σn =作用下基本结构拱脚刚性固定时拱圈载变位为)()cos 21()()cos 21(222042112031mK k EI R mK k EI R n n n n ---=∆---=∆ϕσϕσσσ （2）墙顶载变位，此时墙顶的载变位，仅由拱圈弹性抗力传来的弯矩、竖向力及水平力引起，系数为)]4cos(22[cos 31cos 32cos 32sin 32sin 3233231πϕϕϕϕϕϕ+-=+-=+-=n n n 弹性抗力1σn =作用下墙顶荷载为∆-⋅--=⋅-=⋅--=⋅-=)()(cos 21)(cos 21)(cos 21)(cos 21)(003220320220120ϕϕϕσϕϕσϕϕσϕϕσϕσσσσσσV M n R M n R N n R H n R V n n nn nn nn )45(n ϕϕ≤≤︒ 拱圈弹性抗力1σn =作用下，基本结构墙顶的载变位为03020010302001)()(σσσσσσσσσσββββV H V M V u H u V M u u ++∆-=++∆-=（3）弹性抗力1σn =作用下，基本结构载变位σσσσσσσββu f a a ++∆=+∆=2201105.弹性抗力n σ=1作用下多余未知力计算由多余未知力计算公式，得弹性抗力1σn =作用下多余未知力为 21222111120121022122211221012201a a a a a a a X a a a a a a a X --=--=σσσσσσ6.计算弹性抗力n σ拱脚弹性抗力计算公式为nz p nz nz pn nn n u u u X X X X X X u X fu u X u u ku σσσϕσσσσ+=+=+=+++==22211121211)(sin联立上述公式，得拱脚弹性抗力n σ为σσσσσσϕϕt t k u X fu u X u t k u X fu u X u t zn n nz z z z -=+++=+++=1sin ])([sin ])([21211212117.计算总的多余未知力n z nz X X X X X X σσσσ222111+=+=8.计算拱圈截面内力将拱圈分成10等分，计算各截面内力)()()()(cos 0021002ϕϕϕϕϕσσM M y X X M N N X N z z +++=++= 其中2/2/)(cos sin )(2200ey qx M ey qx N z z -=-=ϕϕϕϕ)()(00ϕϕσσM N 、为拱圈弹性抗力使基本结构拱圈内任一截面产生的轴力及弯矩，仅︒≥45ϕ才存在。
