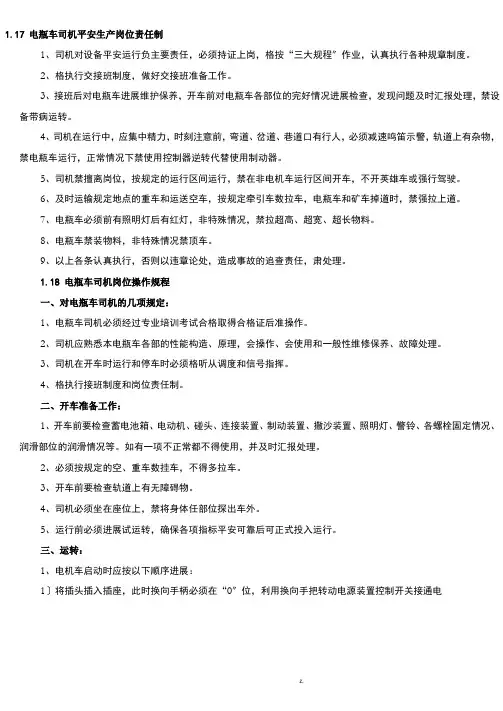

1.17电瓶车司机平安生产岗位责任制1、司机对设备平安运行负主要责任，必须持证上岗，格按“三大规程〞作业，认真执行各种规章制度。

2、格执行交接班制度，做好交接班准备工作。

3、接班后对电瓶车进展维护保养，开车前对电瓶车各部位的完好情况进展检查，发现问题及时汇报处理，禁设备带病运转。

4、司机在运行中，应集中精力，时刻注意前，弯道、岔道、巷道口有行人，必须减速鸣笛示警，轨道上有杂物，禁电瓶车运行，正常情况下禁使用控制器逆转代替使用制动器。

5、司机禁擅离岗位，按规定的运行区间运行，禁在非电机车运行区间开车，不开英雄车或强行驾驶。

6、及时运输规定地点的重车和运送空车，按规定牵引车数拉车，电瓶车和矿车掉道时，禁强拉上道。

7、电瓶车必须前有照明灯后有红灯，非特殊情况，禁拉超高、超宽、超长物料。

8、电瓶车禁装物料，非特殊情况禁顶车。

9、以上各条认真执行，否则以违章论处，造成事故的追查责任，肃处理。

1.18电瓶车司机岗位操作规程一、对电瓶车司机的几项规定：1、电瓶车司机必须经过专业培训考试合格取得合格证后准操作。

2、司机应熟悉本电瓶车各部的性能构造、原理，会操作、会使用和一般性维修保养、故障处理。

3、司机在开车时运行和停车时必须格听从调度和信号指挥。

4、格执行接班制度和岗位责任制。

二、开车准备工作：1、开车前要检查蓄电池箱、电动机、碰头、连接装置、制动装置、撒沙装置、照明灯、警铃、各螺栓固定情况、润滑部位的润滑情况等。

如有一项不正常都不得使用，并及时汇报处理。

2、必须按规定的空、重车数挂车，不得多拉车。

3、开车前要检查轨道上有无障碍物。

4、司机必须坐在座位上，禁将身体任部位探出车外。

5、运行前必须进展试运转，确保各项指标平安可靠后可正式投入运行。

三、运转：1、电机车启动时应按以下顺序进展：1〕将插头插入插座，此时换向手柄必须在“0〞位，利用换向手把转动电源装置控制开关接通电源。

2〕接到开车信号后，先前后瞭望有无障碍物或人员，确认无误，然后松闸，打铃示警。

天车工培训教程

油标孔
密封不良
保持油温不超过65度给油标孔配合适当粗细的探针
检查地脚螺栓，不能松动
新减速器每季换一次油，一年后半年至一年换一次油监听齿轮啮合声是否均匀轻快检查齿轮磨损情况，磨损严重应报废、更换
保持减速器气孔通畅
是轴与轴之间的连接件，在天车上用来连接电动机轴与减速器以及传动轴，作用是传递转矩。
1、天车安全技术操作 2、天车的检查与维护 3、天车指挥信号的表示方法
1、必须持证上岗 2、指定地点上下天车 3、严禁跨越轨道或从另一台天车上直接跨入天车 4、交接班前天车应停放在停车位臵，控制手柄打到零位，拉下保护箱的总开关。 5、交接班应做共同做天车点检。 6、天车司机在操作时精神必须高度集中，不得在作业中聊天、阅读书报、吃东西、吸烟等 7、不得用湿手操作控制器，工作室地面铺绝缘材料。 8、鸣车起车，平稳起车。 9、每班第一次起吊物件时，应试吊。 10、禁止超负荷运行。 11、禁止斜拉、斜吊。 12、天车吊运物件走指定通道。禁止从人头上通过，禁止物件上站人。
培训结束
谢谢大家！祝福大家！
三峡全通物流部安环科
1、吊钩前找正
2、平稳起吊
3、被吊物件起升后
4、物件停放
前后摇摆的稳钩
左右摇摆的稳钩起车稳钩原地稳钩运行稳钩停车稳钩稳抖动钩稳圆弧钩
翻转操作两台天车共吊同一物件的操作吊运钢液等危险物件的操作特殊情况下的吊运大型、精密设备的吊运和安装
/
/
我们公司的天车情况？？安全挑战！
详述天车的结构。什么是天车的工作级别？
吊钩、滑轮组与卷筒
钢丝绳
减速器联轴器制动器限位器

BLG1002A机构专用指导培训资料

我公司生产的断路器所配的BLG1002A型操作机构机构,在设计上加装了械闭锁装置。其主要目的是防止断路器误操作：
1.如果断路器已处于合闸位置，还要进行强制合闸（将电压直接施加在线圈上或直接用螺丝刀挑动合闸挚子）将造成开关空合，弹簧的能量全部释放在机构内部元件上，会造成机构相关元件严重损坏；并出现机械闭锁。
。 2松开BG后面固定板上的固定螺钉。使固定板可以转动
3松开BG连杆固定螺钉，将其取下。
4松开BG固定螺钉取下BG更换。注意事项
5更换新BG回装。方向固定螺栓点胶牛。连杆固定螺丝11牛。 4. BG固定板螺丝点胶40牛。 5.球头别针不要漏装。
BLG 1002A 型操作机构（BW）
18.9 162.5 331.4
-10
Dmp2 0
10
20
30
40
50
60
70
80
90
100
T2-Dmp 110
120
50
100
150
200
250
300
350
400
450
500
550
600
ms
范围
(15.0 - 25.0) (80.0 - 300.0)
BG更换
1松开BG连杆固定插针，拔下连杆连接球头
(连杆长度225mm)
机构闭锁连杆的检查与故障处理
1正常状态：机构在分闸未储能和在合闸已储能时，闭锁盘与机械闭锁杆之间2mm 或以上的距离。
2故障状态：机械闭锁机构扭轴
BLG1002A弹簧操作机构--机械闭锁（半分半合）
1.闭锁盘与机械闭锁杆相互顶死
2.合闸拐臂处在合闸挚子滚轴下方

天车工培训教程(4)

按继电器的工作原理分类： 1、电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 1）直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 2）交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
2、固态继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。 3、温度继电器：当外界温度达到给定值时而动作的继电器。 4、舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。
断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。但是，要求它的结构能通过短路时间的故障电流而不致损坏。由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的，所以负荷开关在多数情况下，应与熔断器配合使用，由后者来担任切断短路故障电流的任务。负荷开关的开闭频度和操作寿命往往高于断路器。
继电器主要技术参数有： 1、额定工作电压：是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。 2、直流电阻：是指继电器中线圈的直流电阻，可以通过万用表测量。 3、吸合电流：是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5 所加的工作电压，一般不要超过额定工作电压的1.5 倍，否则会产生较大的电流而把线圈烧毁。
4、接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。主要是对电动机的起动、停车、换向等控制。也可用作控制工厂设备﹑电热器﹑ 也可用作控制工厂设备﹑电热器﹑各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

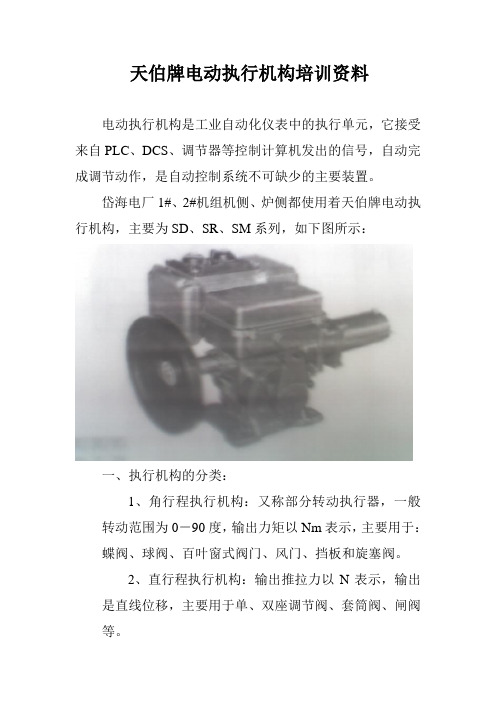

天伯牌电动执行机构培训资料
电动执行机构是工业自动化仪表中的执行单元，它接受来自PLC、DCS、调节器等控制计算机发出的信号，自动完成调节动作，是自动控制系统不可缺少的主要装置。

岱海电厂1#、2#机组机侧、炉侧都使用着天伯牌电动执行机构，主要为SD、SR、SM系列，如下图所示：
一、执行机构的分类：
1、角行程执行机构：又称部分转动执行器，一般
转动范围为0－90度，输出力矩以Nm表示，主要用于：蝶阀、球阀、百叶窗式阀门、风门、挡板和旋塞阀。

2、直行程执行机构：输出推拉力以N表示，输出
是直线位移，主要用于单、双座调节阀、套筒阀、闸阀等。

3、多转式执行机构：输出扭矩以Nm表示，超过360度转动，主要用于闸阀、截止阀、滑板阀、高温高压调节阀等。

二、按控制方式分类
1、比例调节型：执行机构可接收4－20mA、0－10mA、1－5V等模拟量控制信号。

输出的角度与输入模拟量信号成比例关系，执行机构本身形成闭环，实现自动调节。

2、远控型：执行机构接受开关量信号。

包括通常所说的远控和开关型（即二位式）。

a、远控型（积分型）：接受触电信号（长脉冲），信号保持，执行机构就不停地运转，信号消失，执行机构运转即停。

b、开关型：接受触点信号（一个脉冲），只需要一个瞬间触点信号，信号不必保持，执行机构也继续运转，直至终点，执行机构可实现两位式控制。

三、电动执行机构主要技术参数：
1、输入信号：4－20mA，0－10mA
2、输出信号：4－20mA DC输入通道与输出通道相互隔离。

3、输出力矩和行程：
角行程：100Nm—12000Nm 行程1－5圈
直行程：2000N—2500N行程10、16、25、40、60、100mm.
多转式：40Nm—900Nm行程1－50圈
4、防护等级：IP67
四、电动执行机构的电原理及接线：
1、整体比例调节型电动执行机构：
整体式（一体化）比例调节型电动执行机构是以电动机为动力源，以直流电流为控制和反馈信号，上位或计算机发出控制信号，由装在执行机构内夫人位置定位器GAMX\D接受，并将此信号与执行机构位置状态进行比较、逻辑运算、放大为可控制电机的强电信号，并控制执行机构按信号的大小比例动作，使阀门或风门开到相应的开度，同时由GAMX-D将系统开度信号及执行机构状态反馈回上位机仪表或计算机，从而完成调节功能。

2、远控型电动执行机构：
远控型电动执行机构的输入信号为断续的开关量信号，而不是连续的电流或电压信号。

天伯牌远控型电动执行机构接受的是无源的开关接点信号。

3、电动执行机构的典型应用：
DFD-1900T操作器、原理方框图：
DFD-1900T电动操作器外型图：
DCS+远控型组成比例调节型控制：
五、行程控制（终端位置）的调整：
1、零位的调整：
将自/手动开关置“手动”（MAN）位置，通电。

转动PI电位器至0％位置的止端，使执行机构朝“关”方向转动，如果在转至“关”向行程限位开关之前就停止，松开代号9的三个紧固螺钉，缓慢转动电位器则执行机构跟随转动直到执行机构带动的凸轮至“关”方向限位开关前停止，红色发光二极管刚好灭掉为止，从新将螺钉9拧紧。

GAMX-D电路板如下图：
2、满度位置调整（100％）：
将图3电位器P1转至100％位置的止端，执行机构朝“开”方向转动，如果执行机构向“开”方向运行，在未到位置行程开关之前就停止（绿色发光二极管已灭掉）时，则可顺时针转动满度调整电位器P2，直到执行机构转动到“开”方向行程开关前停止即可。

假若执行机构向“开”方向转动，在转至“开”位置时，开向极限位置开关动作，执行机构停转，但L1绿色发光灯仍然亮，此时可逆时针转动P2电位器直到绿色发光二极管L1灭掉。

上述调整完毕后，则可将自/手动开关置于自动
（AUT）位置上，接入信号为4mA时，执行机构转至0％位置，信号为20mA时，执行机构转至100％位置，信号在4－20mA变化时，执行机构则应按比例运行，只有在自动状态下，才可确定全开、全关位置。

热控队机控班
2007.02.26。
