9860程序SD卡到计算器操作方法

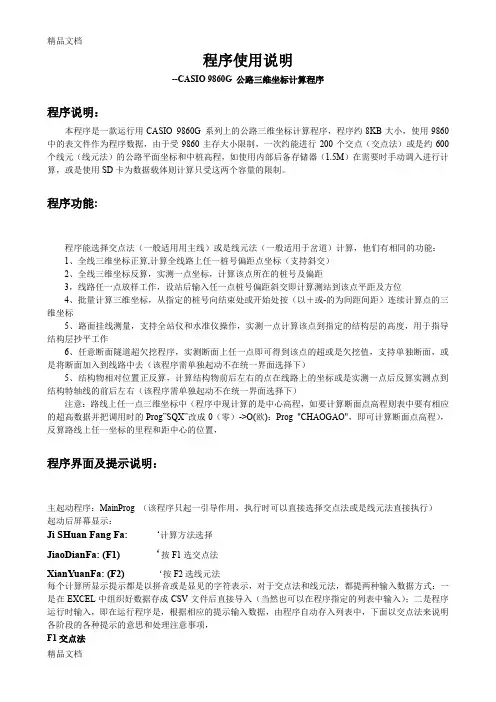

程序使用说明--CASIO 9860G 公路三维坐标计算程序程序说明：本程序是一款运行用CASIO 9860G 系列上的公路三维坐标计算程序，程序约8KB大小，使用9860中的表文件作为程序数据，由于受9860主存大小限制，一次约能进行200个交点（交点法）或是约600个线元（线元法）的公路平面坐标和中桩高程，如使用内部后备存储器（1.5M）在需要时手动调入进行计算，或是使用SD卡为数据载体则计算只受这两个容量的限制。

程序功能:程序能选择交点法（一般适用用主线）或是线元法（一般适用于岔道）计算，他们有相同的功能：1、全线三维坐标正算,计算全线路上任一桩号偏距点坐标（支持斜交）2、全线三维坐标反算，实测一点坐标，计算该点所在的桩号及偏距3，线路任一点放样工作，设站后输入任一点桩号偏距斜交即计算测站到该点平距及方位4、批量计算三维坐标，从指定的桩号向结束处或开始处按（以＋或-的为间距间距）连续计算点的三维坐标5、路面挂线测量，支持全站仪和水准仪操作，实测一点计算该点到指定的结构层的高度，用于指导结构层抄平工作6、任意断面隧道超欠挖程序，实测断面上任一点即可得到该点的超或是欠挖值，支持单独断面，或是将断面加入到线路中去（该程序需单独起动不在统一界面选择下）5、结构物相对位置正反算，计算结构物前后左右的点在线路上的坐标或是实测一点后反算实测点到结构特轴线的前后左右（该程序需单独起动不在统一界面选择下）注意：路线上任一点三维坐标中（程序中现计算的是中心高程，如要计算断面点高程则表中要有相应的超高数据并把调用时的Prog”SQX”改成0（零）->O(欧)：Prog "CHAOGAO"，即可计算断面点高程），反算路线上任一坐标的里程和距中心的位置，程序界面及提示说明：主起动程序：MainProg （该程序只起一引导作用，执行时可以直接选择交点法或是线元法直接执行）起动后屏幕显示：Ji SHuan Fang Fa:‘计算方法选择JiaoDianFa: (F1)‘按F1选交点法XianYuanFa: (F2)‘按F2选线元法每个计算所显示提示都是以拼音或是显见的字符表示，对于交点法和线元法，都提两种输入数据方式：一是在EXCEL中组织好数据存成CSV文件后直接导入（当然也可以在程序指定的列表中输入）；二是程序运行时输入，即在运行程序是，根据相应的提示输入数据，由程序自动存入列表中，下面以交点法来说明各阶段的各种提示的意思和处理注意事项，F1交点法按9860面板上最上面一行的功能键F1就直接选择了交点法进行计算，会弹出下面的提示：DuBiaoGeShuJu(1)ShouGongShuRu(123)1读表格中数据直接计算（表格中数据格式见后面说明）1.1）输1后执行还会弹出提示：YaoChuShiHuaBiaoGe？‘要不要初始化表格Chu Shi Huan (-1)‘要初始化输－1Zhi Jie Shi Yong‘－1外的任意值就直接使用表格中数据计算注解：要不要初始化表格，表格中倒进9860的数据在第一次使用时必须要初始化后才能计算，这主要是基于提高处理速度和可能要把表格中的数据输出作为资料使用，初始化计算的内容是每个交点的主点桩号和主点坐标，初始化是一个费时的过程，在第一次初始化后，以后只要表格中的数据没有破坏，就可按非－1的任意值计算了，建议把初始化后的表格备份到寄存器或是SD卡上。

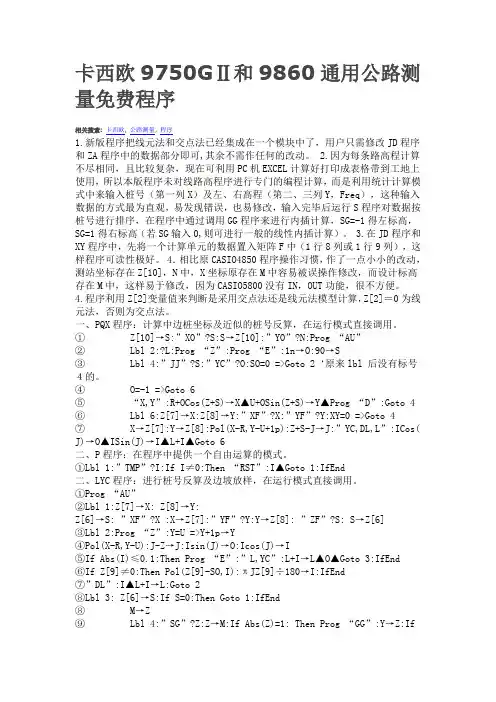

卡西欧9750GⅡ和9860通用公路测量免费程序相关搜索:卡西欧, 公路测量, 程序1.新版程序把线元法和交点法已经集成在一个模块中了，用户只需修改JD程序和ZA程序中的数据部分即可,其余不需作任何的改动。

2.因为每条路高程计算不尽相同，且比较复杂，现在可利用PC机EXCEL计算好打印成表格带到工地上使用，所以本版程序未对线路高程序进行专门的编程计算，而是利用统计计算模式中来输入桩号（第一列X）及左、右高程（第二、三列Y，Freq），这种输入数据的方式最为直观，易发现错误，也易修改，输入完毕后运行S程序对数据按桩号进行排序，在程序中通过调用GG程序来进行内插计算，SG=-1得左标高，SG=1得右标高（若SG输入0,则可进行一般的线性内插计算）。

3.在JD程序和XY程序中，先将一个计算单元的数据置入矩阵F中（1行8列或1行9列），这样程序可读性极好。

4．相比原CASIO4850程序操作习惯，作了一点小小的改动，测站坐标存在Z[10]，N中，X坐标原存在M中容易被误操作修改，而设计标高存在M中，这样易于修改，因为CASIO5800没有IN，OUT功能，很不方便。

4.程序利用Z[2]变量值来判断是采用交点法还是线元法模型计算，Z[2]＝0为线元法，否则为交点法。

一、PQX程序：计算中边桩坐标及近似的桩号反算，在运行模式直接调用。

①Z[10]→S:”XO”?S:S→Z[10]:”YO”?N:Prog “AU”②Lbl 2:?L:Prog “Z”:Prog “E”:1n→O:90→S③Lbl 4:”JJ”?S:”YC”?O:SO=0 =>Goto 2‘原来lbl 后没有标号４的。

④O=-1 =>Goto 6⑤“X,Y”:R+OCos(Z+S)→X▲U+OSin(Z+S)→Y▲Prog “D”:Got o 4⑥Lbl 6:Z[7]→X:Z[8]→Y:”XF”?X:”YF”?Y:XY=0 =>Goto 4⑦X→Z[7]:Y→Z[8]:Pol(X-R,Y-U+1p):Z+S-J→J:”YC,DL,L”:ICos( J)→O▲ISin(J)→I▲L+I▲Goto 6二、P程序：在程序中提供一个自由运算的模式。

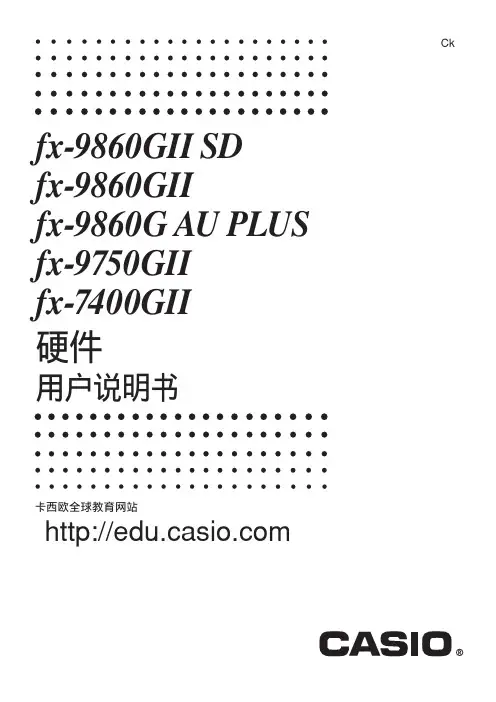

Ck-1重要！請將您的手冊与所有材料保存于方便存取之處，以便于未來參考使用。

目錄1 按鍵与顯示屏 (3)按鍵 ..........................................................................................................................3按鍵索引 ..................................................................................................................3顯示屏 . (5)2 快速入門 (6)打開与關閉電源 ........................................................................................................6使用模式 ..................................................................................................................6基本計算 ..................................................................................................................6重放特征 ..................................................................................................................7分數計算 ..................................................................................................................7指數計算 ..................................................................................................................8圖示功能 ..................................................................................................................8雙圖形 ......................................................................................................................9動態圖形 ................................................................................................................10表列函數 (11)3 舉例 (12)例1：積分計算 .....................................................................................................12例2：矩陣計算 .....................................................................................................13例3：統計計算 ......................................................................................................14例4：電子數据表 ...................................................................................................15例5：電子數据表 ...................................................................................................16例6：圖形（二次不等式） ......................................................................................17例7：動態圖形 ......................................................................................................18例8：表格（指數函數） ..........................................................................................19例9：遞歸（遞歸圖形） ..........................................................................................20例10：橢圓圖形 ...................................................................................................21例11：聯立方程 ...................................................................................................22例12：財務計算（單利） ........................................................................................23例13：財務計算（分期償還） (24)4 附錄 (26)電源 ........................................................................................................................26輸入范圍 (28)操作注意事項 .................................................................................................30在連接計算機時的注意事項 (30)本手冊使用許多實例，闡述fx-9860GSD/fx-9860G的基本操作，從而幫助您更快捷地掌握此計算器的使用方法。

基于计算器的中文测量计算系统道路之星操作手册2018年4月目录第一章概述 (1)第二章系统安装 (3)第一节电脑端程序 (3)第二节计算器与电脑交换数据 (4)第三节计算器程序 (6)第四节计算器程序基本操作 (8)第五节计算器与仪器的联机操作 (12)第六节道路之星简易操作指南 (16)第三章常规计算 (18)第四章水准网记录及平差 (27)第五章控制测量记录与平差 (33)第六章道路测设 (37)第一节项目管理 (38)第二节道路正反算 (43)第三节路基路面控制 (54)第四节边坡计算 (60)第五节构筑物及桥梁计算及检测 (64)第六节隧道超欠挖计算 (72)第七节批量数据计算 (81)第八节数据采集及处理 (82)第七章计算器数据输入 (87)道路之星操作手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。

软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。

（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。

统一计算中边桩平面坐标及高程，进行一致的查询、放样等计算。

1、支持任意多级断链，支持任意道路断面形式。

2、平面。

支持点法或线元法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形。

提供的成果主要有：直曲表、线元一览表、逐桩坐标计算表。

3、纵断面。

可以进行纵断面的设计、计算。

竖曲线计算方式可以选择传统或精确算法。

4、超高加宽。

采用按板块进行超高、加宽的计算。

加宽方式有：线性过渡、三次抛物线、四次抛物线过渡；超高过渡方式：线性过渡、三次抛物线过渡。

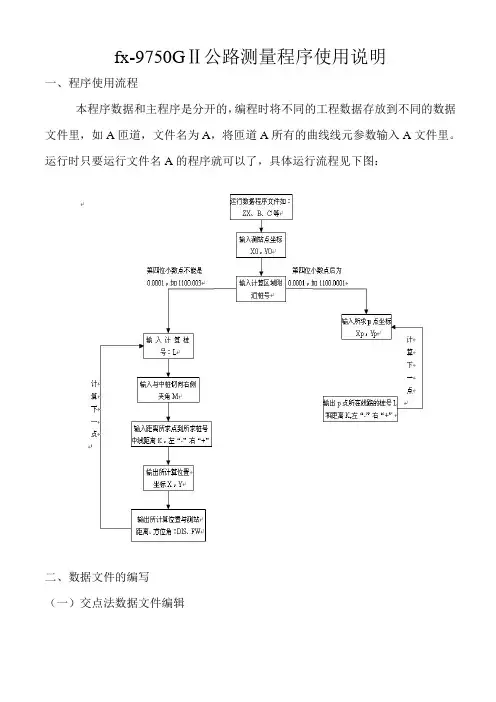

fx-9750GⅡ公路测量程序使用说明一、程序使用流程本程序数据和主程序是分开的，编程时将不同的工程数据存放到不同的数据文件里，如A匝道，文件名为A，将匝道A所有的曲线线元参数输入A文件里。

运行时只要运行文件名A的程序就可以了，具体运行流程见下图：二、数据文件的编写（一）交点法数据文件编辑交点法编写数据文件必须是对称型的，即直线段→缓和曲线段→圆曲线段→缓和曲线段→直线段，（如果任意一端没有直线段，则把直线段长度看做是0），另外圆曲线两侧缓和曲线的旋转常数必须相等，并且和直线段连接处的半径必须是无穷大。

交点法数据文件编写一般是根据设计图纸提供的平面曲线参数一览表提供的参数来编写，每个弯道包括：弯道起点方位角（C），交点X坐标（D），交点Y坐标（E），缓和曲线长度（F，当没有设缓和曲线时，F=0），交点转交（G，向左转弯，G为负值，向右转弯，G取正值），交点桩号（H），弯道圆曲线半径（R）。

下图是一段市政道路设计参数数据。

根据上图提供的数据，可以编辑成如下的数据文件：文件名:CHLNR在上图中，有两个条件转移语句即If L>0：Then 98°39°35.12°→C:4774.384→D: 2415.861→E:140→F:31°17°23°→G:410.007→H:600→R:IfEndIf L>1060：Then 129°56°58.19°→C:4206.421→D: 3093.946→E:70→F:-33°50°48°→G:1285.437→H:600→R:IfEnd……如果还有其他弯道，可以继续完后加。

在这些存放设计参数的语句前后的程序表达式是固定的。

说明：编辑曲线参数时，每个曲线参数放在一个If L>***.***（两个弯道中间直线段上的任意桩号）:Then ***°**°**.**°→C（弯道起点方位角）：****.***→D（交点X坐标）：****.****→E（交点Y坐标）：***.***→F（缓和曲线长度：**°**°**°→G（转角，向左转为负值，向右转为正值）：***.***→H（交点里程桩号）:***→R（圆曲线半径）:IfEnd 条件式语句里，如果有多个弯道，一直按上述形式编下去，变量说明：1、L>***.***弯道参数的起点范围，可以是弯道起点，也可以是弯道前直线段里的任意点桩号2、***°**°**.**°→C 弯道起点方位角3、****.***→D、****.****→E交点X坐标、Y坐标4、***.***→F缓和曲线长度，如果没设置缓和曲线，则缓和曲线长度看做05、**°**°**°→G 转角，向左转为负值，向右转为正值6、***.***→H、交点里程桩号7、***→R 圆曲线半径注意，运行程序时，第一部是输入测站坐标X0，Y0，然后输入近似桩号，主要是为了加快收敛，输入时注意当根据桩号和距中距离计算所求点坐标时，请不要把小数点第四位输入0.0001，如K21+369.0921，请把桩号输入21369.092即可，相反，当根据坐标反算桩号和距中距离时，请在输入时把第四位小数数位0.0001，如K21+200，输入时请输入21200.0001。

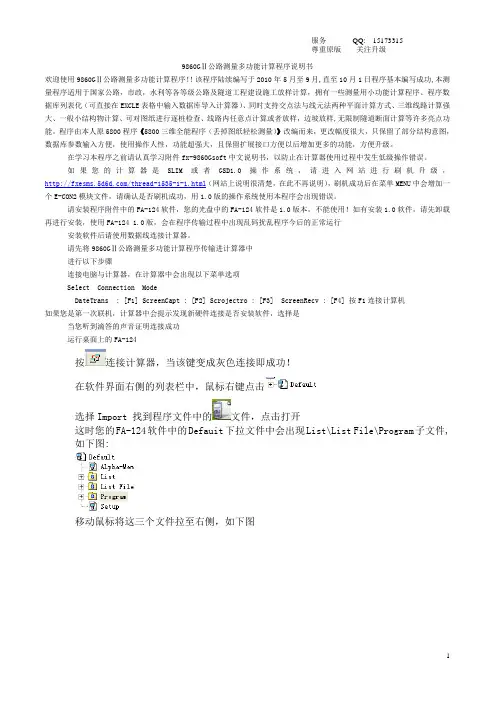

9860GⅡ公路测量多功能计算程序说明书欢迎使用9860GⅡ公路测量多功能计算程序！！该程序陆续编写于2010年5月至9月,直至10月1日程序基本编写成功,本测量程序适用于国家公路，市政，水利等各等级公路及隧道工程建设施工放样计算，拥有一些测量用小功能计算程序、程序数据库列表化（可直接在EXCLE表格中输入数据库导入计算器）、同时支持交点法与线元法两种平面计算方式、三维线路计算强大、一般小结构物计算、可对图纸进行逐桩检查、线路内任意点计算或者放样，边坡放样,无限制隧道断面计算等许多亮点功能。

程序由本人原5800程序《5800三维全能程序（丢掉图纸轻松测量）》改编而来，更改幅度很大，只保留了部分结构意图，数据库参数输入方便，使用操作人性，功能超强大，且保留扩展接口方便以后增加更多的功能，方便升级。

在学习本程序之前请认真学习附件fx-9860Gsoft中文说明书，以防止在计算器使用过程中发生低级操作错误。

如果您的计算器是SLIM 或者GSD1.0操作系统，请进入网站进行刷机升级，/thread-1535-1-1.html（网站上说明很清楚，在此不再说明），刷机成功后在菜单MENU中会增加一个E-CON2模块文件，请确认是否刷机成功，用1.0版的操作系统使用本程序会出现错误。

请安装程序附件中的FA-124软件，您的光盘中的FA-124软件是1.0版本，不能使用！如有安装1.0软件，请先卸载再进行安装，使用FA-124 1.0版，会在程序传输过程中出现乱码扰乱程序今后的正常运行安装软件后请使用数据线连接计算器。

请先将9860GⅡ公路测量多功能计算程序传输进计算器中进行以下步骤连接电脑与计算器，在计算器中会出现以下菜单选项Select Connection ModeDateTrans : [F1] ScreenCapt : [F2] Scrojectro : [F3] ScreenRecv : [F4] 按F1连接计算机如果您是第一次联机，计算器中会提示发现新硬件连接是否安装软件，选择是当您听到滴答的声音证明连接成功运行桌面上的FA-124按连接计算器，当该键变成灰色连接即成功！在软件界面右侧的列表栏中，鼠标右键点击选择Import 找到程序文件中的文件，点击打开这时您的FA-124软件中的Defauit下拉文件中会出现List\List File\Program子文件,如下图:移动鼠标将这三个文件拉至右侧，如下图恭喜！！程序安装成功按键即可结束联机功能序号一览表序号目录一数据库的编写及检查和运用1 数据库的输入方法1．1 平曲线数据库1．2 竖曲线数据库1．3 横坡超高数据库1．4 隧道数据库1．4．1 隧道断面变化里程数据库1．4．2 隧道断面数据库1．4．3 隧道结构层数据库1．5 EXCLE操作数据库及传输1．6 列表初始化二程序使用及其操作指南1 界面1〈Xuan-Ze(1)〉菜单界面1．1 三维模式 A1．2 简单反算 B1．3 单交点法 C1．4 导线简易平差 D1．5 多功能正算 E1．5．1 简单单点正算1．5．2 简单多点正算1．5．3 简单结构计算1．5．4 简单支导线计算1．6 单线元法 F1．7 坐标系转换 G1．8 面积计算 H1．9 四等水准计算 I2 线路选择3 界面2〈Xuan-Ze(2)〉菜单界面3．1 线路单点三维计算 A3．2 线路单点三维反算 B3．3 线路逐桩计算 C3．4 隧道模式 D3．5 三维功能的设置 E3．6 涵洞计算 F3．7 设计边桩计算 G3．8 边坡放样 H4 界面3〈Xuan-Ze(3)〉菜单界面4．1 右线隧道超欠计算 A4．2 左线隧道超欠计算 B4．3 仰坡计算 C4．4 定点放样计算 D一数据库编写及检查和运用（请参考列表说明文件对应学习）1，程序数据库的输入方法列表基本认识：9860计算器列表功能支持File1～File6（ 6张列表），查看调度方式为进入MENU菜单模式，进入STAT列表功能，先按SHIFT再按MENU进入参数设置界面，List File功能即是，移动光标至List File 按F1选择FILE 出现1～6选择，如果您想调取第二张列表，输入2按EXE回车，再按EXIT退出键，即可看到列表的第二张表格，现在即可对该表进行编辑和检查。

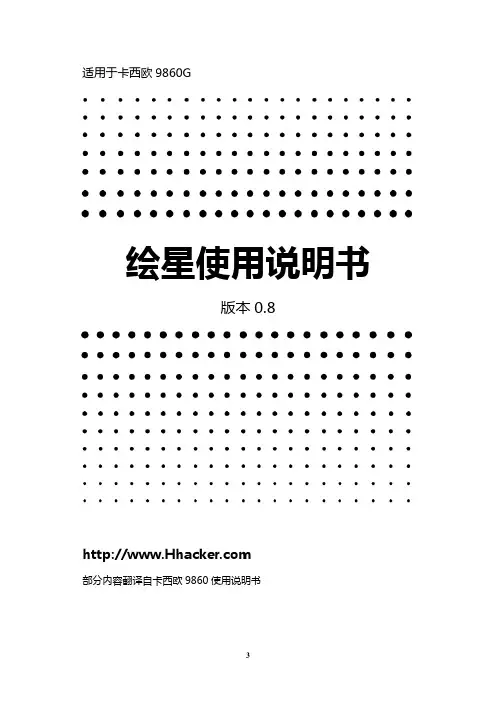

适用于卡西欧9860G绘星使用说明书版本0.8部分内容翻译自卡西欧9860使用说明书目录1.简介 (1)2．安装 (2)2.1通过FA-124程序安装（非SD卡版本） (2)2.2使用SD卡安装扩展程序 (6)2.3特别说明 (8)3.注册 (8)4.使用 (10)4.1主菜单 (10)4.2测站设置 (10)4.3其它设置 (11)4.4基本工具 (12)4.5坐标放样 (13)4.6路线放样 (14)4.7测点 (16)4.8开挖边线 (17)1.简介绘星是一款配合全站仪和GPS进行野外作业的测量放样软件，目前已实现了坐标正算、坐标放样、里程放样、控制库管理等功能，具有精度高，速度快，运行稳定等特点。

简单易用的中文界面和仿GUI设计使操作更加方便，把测量人从繁琐的计算器按键中解脱开来。

适用机型：卡西欧9860G卡西欧9860G II（支持SD卡）压缩包文件列表：Zoolu.g1a（程序和配置文件均位于计算器内置闪存Storage Memory）Zoolu_SD.g1a（程序位于计算机内置闪存，配置文件位于SD卡内）LX.g1m （路线表格文件）FONT.bin （中文字体文件）绘星使用说明书.pdf2．安装2.1 通过FA-124程序安装（非SD卡版本）第1步在桌面上双击“FA-124”快捷图标。

（或以其它方式打开此程序）第2步点击图标切换到内置闪存（Storage Memory）页。

第3步激活计算机（Computer）窗口，右键点击“Default”。

第4步在弹出的快捷菜单上，选择“Import fx-9860 File”。

（将打开一个选择文件的对话框）第5步点击File type（文件类型）下拉框并在出现的列表中选择“G1A File (*.g1a)”。

第6步选择你想要安装的扩展。

（此处为ZOOLU.G1A，你需要先将绘星安装文件解压到一个文件夹）第7步单击[Open]（打开）●此操作将导入扩展文件到Computer窗口●如果出现了“Memory Full Error”（存储空间已满），可在Computer窗口下删除你已经不需要的文件，然后，右键点击“Default”，在弹出的菜单中选择“Optimization”，最后返回到步骤3进行操作。

9860计算器[教材]9860计算器经过几个月刻苦研究，本人开发的全能三维坐标计算程序(适用于卡西欧9860折叠式图形计算器及系列卡西欧图形计算器)终于完成。

本人开发的全能三维坐标计算程序，适应性强，地形、建筑、鉄路、公路、各种管线沟渠等都适用。

程序中的核心程序就是网上发表的线元通用积分程序，它适应各种线元，直线、折线、完整缓和曲线、非完整缓和曲线、园曲线、S型曲线、卵型曲线、复曲线等由各种线元组合的复杂曲线。

线元通用积分程序在本人开发的程序中，线元输入，坐标正算，坐标反算，隧道超欠挖都在应用。

本人开发的全能三维坐标计算程序功能最全，地形测量、建筑放线、路基分层测量、斜交、超高、加宽、边坡放线、隧道超欠挖等均可使用，你只需要在程序运行中根据程序中的提示输入相应的参数即可运行相应的功能。

建筑放线你只需要在线元输入中按直线元输入一个线元数据即可，K+即是你确定的纵向建筑放线方向距离，-C就是相对应横向距离，运行后即可显示你需要的放线数据水平角Hr及水平距离HD.你需要做的是设置仪器数据中以你定的建筑原点(N=0,E=0)输入相应坐标数据。

本人开发的全能三维坐标计算程序中，道路加宽及超高在缓和曲线全段范围内进行，加宽曲率变化按四次曲线公式计算，超高曲率变化按三次曲线公式计算，超高计算以道路中心旋转计算。

本人开发的全能三维坐标计算程序，在进行道路加宽及超高计算时，程序根据里程自动判断所在位置(直线段、前缓和曲线段、园曲线段、后缓和曲线段)及线路转向(左转、右转)并计算加宽值和超高值，加宽值自动设置为曲线内侧值，超高值按横向距离值自动计算加入设计标高中，同时显示该位置超高计算的坡度。

本人开发的全能三维坐标计算程序中，数据库功能最全(按MENU键，按2键。

进入统计模式)，第一行数据是程序运行中的各种参数数据，第二行及以后数据是:第一列到第十一列为测量数据库，包括坐标正反算中所有数据(输入的和输出的数据)，第十二列到第十五列为标准点数据库，第十六列到二十一列为线元数据(包括平曲线，竖曲线，边坡断面，隧道断面等)。

CASIO fx-9750GII-9860隧道超欠挖放样程序主程序名称：SDCQW说明：该程序适用于CASIO fx-9750GII/9860计算器，适用隧道类型为1圆心、2圆心、3圆心隧道超欠挖轮廓线放样程序“暂不支持偏心隧道”，计算以隧道中心为准，若线路中心与隧道中心不重合需要将数据库线路中心坐标转为隧道中心坐标。

程序演示：运行：SDCQW显示：1.DK=>ZS2.XY=>FS（输入1为坐标正算、输入2为坐标反算和超欠挖计算）J?=2DK?=10010（输入近似里程“程序属于线元法，调用数据库”）X?=3377709.896（输入隧道超欠挖实测坐标X）Y?=455860.992（输入隧道超欠挖实测坐标Y）0=>FS：1=CQWJ?=1（输入0为只显示反算结果，输入1为显示隧道超欠挖）Z?=339.004（输入隧道超欠挖实测高程Z）超欠挖显示结果如下：K=坐标反算结果，里程。

W=坐标反算结果，偏距。

CQW=超欠挖计算结果，（正为超挖、负为欠挖）。

程序源码下载地址：CASIO fx-9750GII、9860G隧道放样程序.rar程序列表：备注：凡使用该程序者请仔细核对程序内存占用字节大小，以防他人修改造成失误。

CASIO fx-9750GII/9860 HFJH后方交会程序主程序名称：HFJH说明：该程序适用于CASIO fx-9750GII/9860计算器。

HFJH：（边角后方交会）本程序适用于在一个未知点上设测站，观测两到个已知点的距离及夹角求坐标。

HFJH1：（距离后方交会）本程序适用于在一个未知点上设测站，观测两到个已知点的距离后求坐标。

1、程序提示：HFJH运行：HFJH显示：XA?=3371514.173（输入P1点坐标X）YA?=459856.1150（输入P1点坐标Y）XB?=3370811.988（输入P2点坐标X）YB?=460138.7470（输入P2点坐标Y）D1?=444.8900（输入L1水平距离）D2?=314.6723（输入L2水平距离）α?=170°18ˊ50″（输入∠B水平夹角）XP=3371090.8515（计算结果：P点坐标X）YP=459992.9592 （计算结果：P点坐标Y）2、程序提示：坐标反算运行：HFJH1显示：XA?=10066.027（输入P1点坐标X）YA?=10624.322（输入P1点坐标Y）XB?=10066.027（输入P2点坐标X）YB?=10754.224（输入P2点坐标Y）D1?=79.70797（输入L1水平距离）D2?=87.07341（输入L2水平距离）Q?=1（观测方向：1为P1到P2顺时针观测、1为P2到P1逆时针观测）XP=10013.810（计算结果：P点坐标X）YP=10684.545（计算结果：P点坐标Y）ASIO fx-9750GII/9860 ZXZFS直线正反算程序主程序名称：ZXZFS说明：该程序适用于CASIO fx-9750GII/9860计算器，本程序主要对直线正反算设计,正算可算直线中边桩坐标及其斜交、反算可推算直线距线路中心的里程偏距。

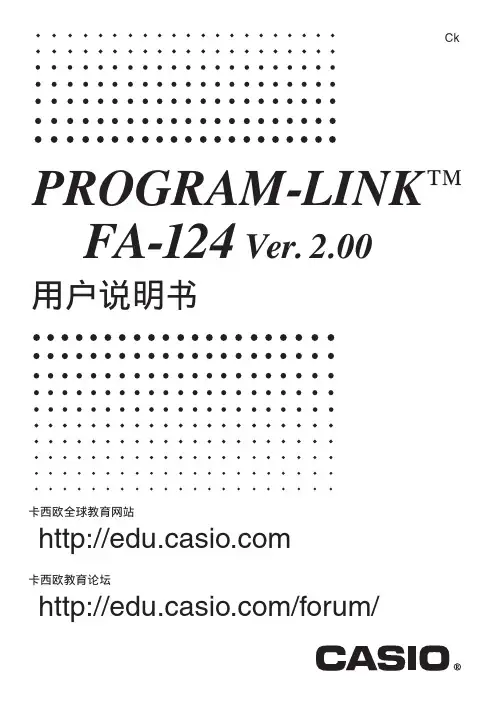

卡西欧计算器程序传输软件FA-124的使用方法本日志详细介绍将G2M文件导入到计算器的操作方法。

第一步：准备工作这里说的准备工作，是指：1．将相应的软件安装到电脑上；2．准备好连接电缆。

先讲FA-124软件的安装。

9750和9860计算器均附带了光盘：光盘的文件目录如下，其中FA-124软件就在文件夹“FA-124”中：安装过程不细表，安装完成后，桌面会生成一个该软件的快捷方式图标：双击该图标，进入FA-124软件，程序界面如下：界面主要有两个窗口，左边是计算器窗口，右边是电脑本地窗口。

至此，FA-124软件安装完毕。

再来说计算器与电脑的连接电缆，这根电缆9860计算器有配置，而9750计算器则没有。

没有也没有关系，因为电缆很普通，就是我们常用的USB电缆，插入电脑那一端是大口，插入计算器那一端是小口。

第二步：将G2M文件导入FA-124软件步骤如下：1．将收到的RDWORK.G2M文件复制到本地电脑合适的位置（比如桌面上）2．在右侧窗口，选中“FA-124”，按右键，点击“Add New Image”，新建一个新的镜像（Image），这里，一个镜像相当于一台计算器的内存（含程序、矩阵、串列、变量等各种定义）3．弹出的对话框要求输入新镜像的名称，这里键入“RDWORK”确认后，右侧窗口如下4．选择“RDWORK”镜像，按鼠标右键，点击“Import”，表示需要导入G1M或G2M文件5．在弹出窗口，选择需要导入的G1M或G2M文件，这里选择桌面的RDWORK.G2M文件6．弹出窗口，要求用户确认是否替换原有文件？点击“Yes to all”，全部替换7．导入完成，右侧窗口RDWORK镜像显示其所有内容展开Program（程序），可以看到RDWORK下的所有程序双击某个程序名，可以阅读和编辑程序代码，下图是RDSET程序代码至此，G2M文件导入到FA-124软件就完成了。

第三步：将FA-124软件中的RDWORK程序传输到计算器1．电脑端打开FA-124软件，计算器端开机，利用USB电缆将计算器连接到电脑。

整理编绎：林牧兴编绎日期：2013年4月13日星期六QQ：9725291 Email：croptree@ FX-9860GII SD 测量程序使用说明书2013.03.13 更新一、程序文件的安装：1.解压文件“Fx9860 Celang Addin.rar”。

2.打开CASIO FA-124 程序，将CL2012.g1a 插件和要素文件上传到计算器的内存中。

关于文件安装及同步的详细步就不讲了，不清楚的请百度一下。

3.打开计算器会发现多了一个项目。

4. 注册是为了收集反馈使用情况和插件的兼容性，方便下次修改。

5.注册是完全免费的。

6.从12.09版开始取消试用的功能。

7.主界面：按F1~F6选择功能。

F1：坐标正算放样功能F2：坐标反算功能F3：隧道断面测量功能F4：边坡放样功能F5：水准测量功能F6：坐标计算工具二．功能介绍：F1坐标正算：K=待求点的桩号D=待求点与中桩的偏距（左负右正）V=待求点与线路方位角的夹角，一般都是90度（斜交除外）。

Ht=结构物的厚度（正减负加）。

Rou：选择路线。

Set：设置参数。

K+：里程加上桩间距。

K-：里程减去桩间距。

K.D：切换显示结果样式按F1进入“选择数据库”（如右图）按上、下键移动选项，按EXE键选定文件，按F1查看平曲线要素；按F2查看竖曲线要素；按F3查看横坡/超高要素；按EXIT键重新选择文件。

整理编绎：林牧兴编绎日期：2013年4月13日星期六QQ：9725291 Email：croptree@ 按EXE 确认并返回（第一行显示打开的文件路径及要素数据文件名）参数设置：Mk=正算时为与下一个桩号的间距。

Mk=反算时为辅助桩号。

Pd=平坡距；即平曲线设计线到高程设计线的距离，一般是1米吧。

Hd=最大横坡距；就是超出这个范围的偏距不算横坡超高。

（不含平坡距的距离。

）设置好按F3或Exit确定并返回。

坐标显示结果：K=待求点的桩号X=待求点的X坐标Y=待求点的Y坐标Z=待求点的（中桩）设计高程F=待求点线路方位角HP=待求点横坡坡度BH=待求点（边桩）高程。
