(整理)高支模排架搭设方案要点

排架部分模板专项施工方案1、编制依据1.1 XXX施工图纸的设计要求；1。

2建设单位提供图纸中的总平面示意图及指定的施工用地范围;1。

3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；1.4《建筑施工模板安全技术规范》JGJ162—2008；1.5《建筑施工安全检查标准》（JGJ59—99）；1。

6《建设工程安全生产管理条例》;1.7《建筑工程高大模板支撑系统施工安全监督管理导则》;1.8国家和地方有关法律、法规、规范性文件、标准、规范；1。

9已经审批的施工组织设计.2、工程概况2。

1高大模板工程特点XX省XX市XX区第XX工程,A—L/7—18轴排架部分，为钢筋混凝土现浇结构，东西方向长度69，跨度 9m、6。

6m、6。

6m；南北方向长度33m，跨度6。

6m，排架梁最大截面400×700,现浇板厚度0。

1m，结构标高+5。

9m；。

本工程考虑到施工工期、质量和安全要求，拟选择用扣件式钢管脚手架进行高模板支撑搭设，计划搭设高度8.5m;,并充分考虑以下几点：a)模板及其支架的结构受力明确，构造措施到位，安全可靠，造价经济合理；b）在施工工期内，能够充分满足安全性和耐久性；c）扣件式钢管脚手架材料充足、可周转使用;d）结构选型时,力求做到，搭拆方便，便于施工。

经验算,本工程框架部分模板支撑架搭设时，一层搭设高度为8。

5m≥8 m，属危险性较大的分部分项工程,参照本工程框架部分已进行专家论证的模板支撑方案,及根据市建发［2009］25号文件要求，特制定此方案。

2。

2施工平面图及立面图布置高支模搭设范围高支撑搭设立面图2.3施工要求和技术保证条件2.3。

1施工人员应熟悉图纸,认真学习掌握施工图、图纸会审、设计变更的内容，熟悉各部位截面尺寸、标高；2.3.2模板高支撑架体的作业人员必须经过专门培训,并取得建筑施工脚手架特种作业资格证书后方可上岗,并完成三级安全教育，同时技术部、质安部编制施工技术交底，并在搭设前对参与搭设的施工人员进行技术交底，明确模板支撑工程工艺、工序、作业要点，搭设安全技术要求等；2。

本工程为某住宅楼施工项目，建筑面积为XX平方米，地下1层，地上XX层，建筑高度为XX米。

根据设计要求，本工程采用高支模排架施工方案。

二、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《建筑施工模板安全技术规范》JGJ162-20083. 《建筑施工高处作业安全技术规范》JGJ80-20164. 工程设计图纸及相关规范5. 施工现场实际情况三、施工准备1. 组织准备：成立高支模排架施工领导小组，负责施工过程中的技术指导、安全监督和质量控制。

2. 技术准备：编制高支模排架施工方案，对施工人员进行技术交底。

3. 材料准备：准备足够的钢管、扣件、模板等施工材料，确保施工过程中材料供应充足。

4. 机械设备准备：准备足够的施工机械设备，如塔吊、施工电梯等。

四、施工工艺1. 搭设基础：根据设计要求，采用混凝土基础，确保基础平整、坚实。

2. 搭设立杆：立杆采用φ48×3.5mm钢管，间距不大于1.5m，立杆底部设置可调底座，确保立杆垂直度。

3. 搭设水平杆：水平杆采用φ48×3.5mm钢管，间距不大于1.5m，与立杆连接牢固。

4. 搭设剪刀撑：剪刀撑采用φ48×3.5mm钢管，间距不大于6m，确保整体刚度。

5. 搭设模板：模板采用15mm厚竹胶板，确保模板平整、牢固。

6. 搭设支撑体系：支撑体系采用φ48×3.5mm钢管，间距不大于1.5m，确保支撑体系稳定。

7. 混凝土浇筑：混凝土浇筑前，对模板、支撑体系进行检查，确保满足施工要求。

8. 模板拆除：混凝土养护期满后，按照拆除顺序，逐步拆除模板和支撑体系。

五、质量控制1. 施工过程中，对材料、设备进行检查，确保质量符合要求。

2. 对施工人员进行技术交底，提高施工质量意识。

3. 定期对施工过程进行检查，发现问题及时整改。

4. 按照施工规范进行验收，确保工程质量。

六、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

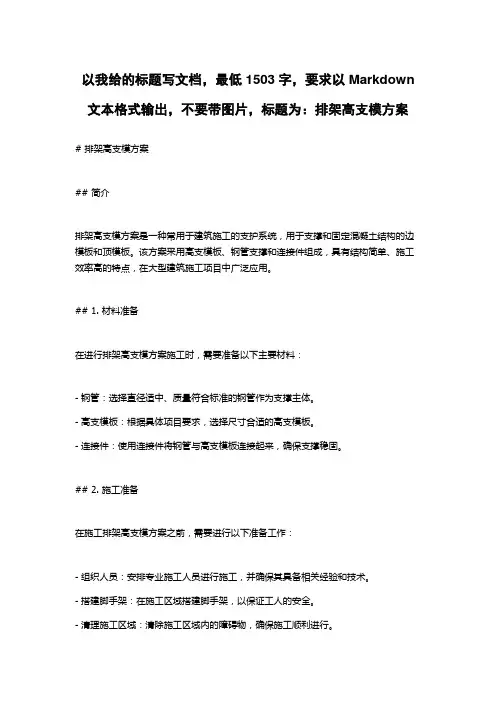

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：排架高支模方案# 排架高支模方案## 简介排架高支模方案是一种常用于建筑施工的支护系统，用于支撑和固定混凝土结构的边模板和顶模板。

该方案采用高支模板、钢管支撑和连接件组成，具有结构简单、施工效率高的特点，在大型建筑施工项目中广泛应用。

## 1. 材料准备在进行排架高支模方案施工时，需要准备以下主要材料：- 钢管：选择直径适中、质量符合标准的钢管作为支撑主体。

- 高支模板：根据具体项目要求，选择尺寸合适的高支模板。

- 连接件：使用连接件将钢管与高支模板连接起来，确保支撑稳固。

## 2. 施工准备在施工排架高支模方案之前，需要进行以下准备工作：- 组织人员：安排专业施工人员进行施工，并确保其具备相关经验和技术。

- 搭建脚手架：在施工区域搭建脚手架，以保证工人的安全。

- 清理施工区域：清除施工区域内的障碍物，确保施工顺利进行。

- 检查材料：对准备好的材料进行检查，确保其质量符合标准，并补充不足的材料。

## 3. 施工步骤### 步骤一：安装钢管支撑1. 根据设计要求，确定钢管的布置位置和间距。

2. 将钢管插入地面，至少插入土层以下50厘米，并确保其垂直度。

3. 在钢管上方加装水平横梁，以保证支撑的横向稳定性。

4. 根据需要，加装斜撑，以增加支撑的纵向稳定性。

### 步骤二：安装高支模板1. 根据设计要求，将高支模板安装在钢管支撑上。

2. 使用连接件将高支模板与钢管连接，确保连接紧固可靠。

3. 检查高支模板的安装情况，确保其水平度和垂直度符合要求。

### 步骤三：调整和固定支撑系统1. 使用水平仪对支撑系统进行调整，确保其水平度和垂直度。

2. 使用螺栓将高支模板固定在地面或混凝土柱上，增加支撑的稳定性。

3. 检查支撑系统的稳定性，确保其能够承受混凝土浇筑压力。

## 4. 安全注意事项在进行排架高支模方案施工时，需要注意以下安全事项：- 工人应佩戴安全帽、安全鞋等必要的个人防护装备。

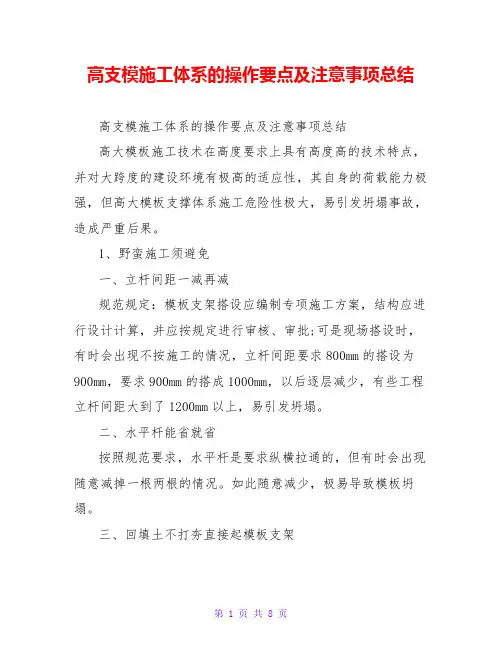

高支模施工体系的操作要点及注意事项总结高支模施工体系的操作要点及注意事项总结高大模板施工技术在高度要求上具有高度高的技术特点，并对大跨度的建设环境有极高的适应性，其自身的荷载能力极强，但高大模板支撑体系施工危险性极大，易引发坍塌事故，造成严重后果。

1、野蛮施工须避免一、立杆间距一减再减规范规定：模板支架搭设应编制专项施工方案，结构应进行设计计算，并应按规定进行审核、审批;可是现场搭设时，有时会出现不按施工的情况，立杆间距要求800mm的搭设为900mm，要求900mm的搭成1000mm，以后逐层减少，有些工程立杆间距大到了1200mm以上，易引发坍塌。

二、水平杆能省就省按照规范要求，水平杆是要求纵横拉通的，但有时会出现随意减掉一根两根的情况。

如此随意减少，极易导致模板坍塌。

三、回填土不打夯直接起模板支架回填土上面起模板支架，回填的土方就等于是模板支架的基础，有的工程土方回填为了抢工期，直接松填，不打夯，模板支架搭上去，下场雨地基土就下沉了，极易引发坍塌。

四、模板支架缺少扫地杆规范规定：在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。

但部分工地存在不设或少设的现象，易引发坍塌。

五、方木截面过小，间距过大木材立方米单价这几年一直处于上升状态，有些工地为节省成本，经销商低价竞争，方木截面一减再减。

方木截面不符合规定同样易引发坍塌。

六、脚手架拆除后再拆模板起因是模板支架拆除后，可以把钢管先捡出去，然后人站在下面或搭设活动脚手架把模板拆掉，模板和方木不至于压在钢管下面，从而材料损失要小一点。

但稍有不慎，极易产生严重事故。

2、施工工艺要求01、施工技术要点(1)立杆的选择与复制立杆的管经、壁厚必须符合排架的设计要求，立杆的必须设立于可靠的垫脚板上，立杆的间距必须符合排架设计要求，立杆的接长必须采用对接扣件连接，立杆上的对接扣件必须交错布置，两根相邻立杆的接头不应设置在同步内，同步内每隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm，各接头的中心至主节点的距离不宜大于步距的 1/3。

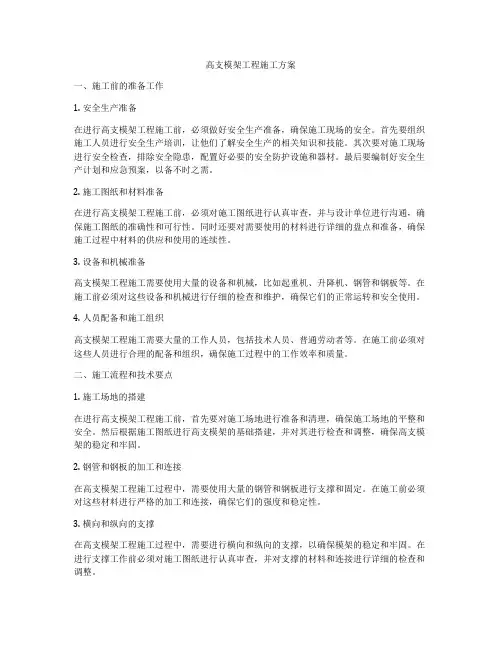

高支模架工程施工方案一、施工前的准备工作1. 安全生产准备在进行高支模架工程施工前，必须做好安全生产准备，确保施工现场的安全。

首先要组织施工人员进行安全生产培训，让他们了解安全生产的相关知识和技能。

其次要对施工现场进行安全检查，排除安全隐患，配置好必要的安全防护设施和器材。

最后要编制好安全生产计划和应急预案，以备不时之需。

2. 施工图纸和材料准备在进行高支模架工程施工前，必须对施工图纸进行认真审查，并与设计单位进行沟通，确保施工图纸的准确性和可行性。

同时还要对需要使用的材料进行详细的盘点和准备，确保施工过程中材料的供应和使用的连续性。

3. 设备和机械准备高支模架工程施工需要使用大量的设备和机械，比如起重机、升降机、钢管和钢板等。

在施工前必须对这些设备和机械进行仔细的检查和维护，确保它们的正常运转和安全使用。

4. 人员配备和施工组织高支模架工程施工需要大量的工作人员，包括技术人员、普通劳动者等。

在施工前必须对这些人员进行合理的配备和组织，确保施工过程中的工作效率和质量。

二、施工流程和技术要点1. 施工场地的搭建在进行高支模架工程施工前，首先要对施工场地进行准备和清理，确保施工场地的平整和安全。

然后根据施工图纸进行高支模架的基础搭建，并对其进行检查和调整，确保高支模架的稳定和牢固。

2. 钢管和钢板的加工和连接在高支模架工程施工过程中，需要使用大量的钢管和钢板进行支撑和固定。

在施工前必须对这些材料进行严格的加工和连接，确保它们的强度和稳定性。

3. 横向和纵向的支撑在高支模架工程施工过程中，需要进行横向和纵向的支撑，以确保模架的稳定和牢固。

在进行支撑工作前必须对施工图纸进行认真审查，并对支撑的材料和连接进行详细的检查和调整。

4. 混凝土浇筑和养护在高支模架工程施工中，可能需要进行混凝土的浇筑和养护工作。

在进行混凝土浇筑前必须对浇筑的施工图纸进行认真审查，并根据其进行准备和施工，确保混凝土的质量和强度。

5. 安全监测和质量检查在高支模架工程施工过程中，必须不断进行安全监测和质量检查，确保施工现场的安全和施工质量。

高支模工程搭设方案说明一、引言高支模工程搭设是指在建筑施工过程中，使用专门的支撑模板系统搭设出具有一定承载力和稳定性的临时支撑结构，以保证施工过程中的安全和效率。

在建筑施工中，高支模工程搭设方案的设计和实施是十分重要的，直接关系到整个施工过程的安全和质量。

本文将从高支模工程搭设的前期准备、设备选型、工程实施、材料选择以及安全措施等方面，对高支模工程搭设方案进行详细的介绍。

二、前期准备1. 确定施工范围和要求：在进行高支模工程搭设前，首先需要确定搭设的具体范围和要求，包括搭设的高度、承载力、支撑点位置等。

2. 编制搭设方案：根据施工范围和要求，编制详细的搭设方案，包括支撑模板系统的布置图、支撑点位置图、详细的搭设步骤和工序等。

3. 准备搭设设备和材料：根据搭设方案，准备必要的支撑模板系统、支撑杆、连接件、承重板、螺栓等设备和材料。

4. 安全培训和演练：在进行高支模工程搭设前，需进行相关安全培训和演练，包括正确使用搭设设备和材料、安全操作流程、紧急处理方法等。

三、设备选型1. 支撑模板系统：选择具有稳定性和承载力的支撑模板系统，如钢管支撑、钢托模板等。

2. 支撑杆和连接件：选择质量可靠、连接牢固的支撑杆和连接件，确保支撑结构的稳定性和安全性。

3. 承重板和螺栓：选择质量可靠、承载力符合要求的承重板和螺栓，确保支撑结构的稳定性和承载能力。

四、工程实施1. 布置支撑点：根据搭设方案，确定支撑点位置和数量，并进行标记和布置。

2. 搭设支撑模板系统：按照搭设方案和工序，进行支撑模板系统的搭设，确保搭设的稳定性和牢固性。

3. 安装支撑杆和连接件：根据搭设方案，安装支撑杆和连接件，确保支撑结构的稳定性和承载能力。

4. 安装承重板和螺栓：根据搭设方案，安装承重板和螺栓，确保支撑结构的稳定性和承载能力。

五、材料选择1. 支撑模板系统：选择质量可靠、承载力符合要求的支撑模板系统，确保搭设的稳定性和安全性。

2. 支撑杆和连接件：选择质量可靠、连接牢固的支撑杆和连接件，确保支撑结构的稳定性和安全性。

高支模架施工方案1. 概述在建设高层建筑、桥梁、水利电力工程等领域中，使用高支模架进行施工是一种比较常见的方法。

高支模架具有承载力强、安装方便、施工周期短等特点，因此受到了广泛应用。

本文将详细介绍高支模架的施工方案。

2. 施工准备工作在使用高支模架进行施工之前，需要进行一系列的准备工作，以保证施工的安全和顺利进行。

具体的准备工作如下：2.1 模架组装根据工作图纸和设计要求，将高支模架的各个部件进行组装，确保每个部件都能够完好无损地使用。

同时，也需要对组装好的高支模架进行检查，以确保每个部件都没有问题。

2.2 站场布置在施工现场进行应铺设围挡和搭设脚手架，设置标牌和警示标志，确保施工现场的安全。

同时，还需要对机械设备进行摆放和固定，以确保机械设备的安全。

2.3 材料准备按照设计要求，将所需的材料进行准备。

包括大板、钢管、螺栓等。

进行材料到位后，还要进行材料的检查，以确保材料符合要求。

2.4 施工文件审核对施工文件进行完整性检查，确保施工文件的可行性和安全性。

3. 施工流程在完成准备工作之后，就可以开始高支模架的施工了。

高支模架的施工流程主要包括以下几个步骤：3.1 确定架子点号根据设计要求，在建造施工现场上的结构基础上，确定高支模架的架子点号。

然后按照架子点号，在规定位置设置好钢管扣。

3.2 放板将大板放在相应的架子上。

放板时要注意大板与钢管扣的运用。

3.3 布料在放置大板后，将钢管放在搭出来的“扣舌”中，使其形成框架型结构。

3.4 连接构件在架子的安装中，钢管之间要运用螺栓连接，使钢管稳定。

吊装时要避免冲杆使钢管间的距离过大。

3.5 构件装配按照规定，将构件进行装配，再将构件装配好的进行架设。

3.6 拆模在浇筑结束掉模前，必须判定混凝土的强度、完整性、充实度等各项质量指标均符合要求后方可进入拆模阶段，否则必须等待直至符合规范要求后才可以进行。

3.7 引绳搭设水平等在结构架设之前，要根据构造特点熟悉构造物平面布局和建造程序，引绳进行施工。

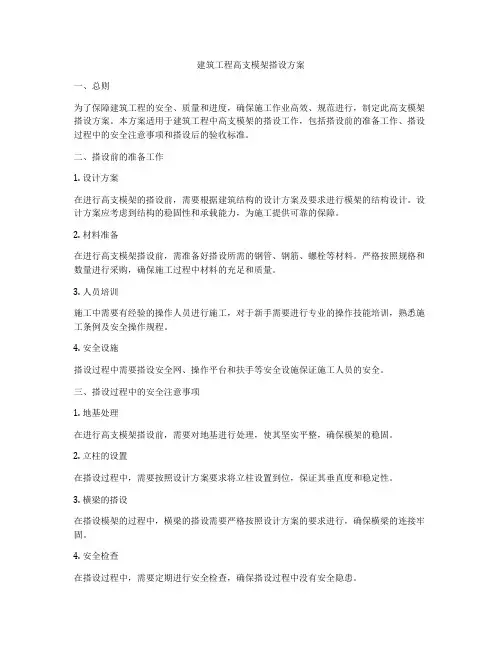

建筑工程高支模架搭设方案一、总则为了保障建筑工程的安全、质量和进度，确保施工作业高效、规范进行，制定此高支模架搭设方案。

本方案适用于建筑工程中高支模架的搭设工作，包括搭设前的准备工作、搭设过程中的安全注意事项和搭设后的验收标准。

二、搭设前的准备工作1. 设计方案在进行高支模架的搭设前，需要根据建筑结构的设计方案及要求进行模架的结构设计。

设计方案应考虑到结构的稳固性和承载能力，为施工提供可靠的保障。

2. 材料准备在进行高支模架搭设前，需准备好搭设所需的钢管、钢筋、螺栓等材料。

严格按照规格和数量进行采购，确保施工过程中材料的充足和质量。

3. 人员培训施工中需要有经验的操作人员进行施工，对于新手需要进行专业的操作技能培训，熟悉施工条例及安全操作规程。

4. 安全设施搭设过程中需要搭设安全网、操作平台和扶手等安全设施保证施工人员的安全。

三、搭设过程中的安全注意事项1. 地基处理在进行高支模架搭设前，需要对地基进行处理，使其坚实平整，确保模架的稳固。

2. 立柱的设置在搭设过程中，需要按照设计方案要求将立柱设置到位，保证其垂直度和稳定性。

3. 横梁的搭设在搭设模架的过程中，横梁的搭设需要严格按照设计方案的要求进行，确保横梁的连接牢固。

4. 安全检查在搭设过程中，需要定期进行安全检查，确保搭设过程中没有安全隐患。

5. 防护措施在搭设过程中，需要加强对施工场地的防护措施，确保施工人员的安全。

四、搭设后的验收标准1. 结构稳固经过搭设后，模架的结构需要稳固，没有晃动和倾斜现象。

2. 承载能力模架经过验收后，需要符合设计要求的承载能力，保证施工过程中的安全性。

3. 横梁连接搭设完成后，需要对横梁的连接部位进行检查，确保连接结实可靠。

4. 安全设施搭设完成后，需要进行安全设施的检查，确保施工现场的安全。

五、总结高支模架的搭设是建筑工程中很重要的一环，需要严格按照设计要求和操作规程进行。

只有这样才能保证施工的安全和质量。

本工程为某多层建筑项目，建筑高度为20米，采用钢筋混凝土结构。

根据施工图纸及现场实际情况，本工程需要采用高支模架进行施工。

为确保施工安全和工程质量，特制定本专项施工方案。

二、施工准备1. 施工人员：组织施工队伍，对施工人员进行技术培训和安全教育，确保施工人员具备相应的施工技能和安全意识。

2. 材料设备：准备高支模架所需的各类材料，如钢管、扣件、模板、拉杆、剪刀撑等，并确保材料质量符合国家标准。

3. 施工图纸：熟悉施工图纸，明确施工工艺、施工顺序和施工要求。

三、施工工艺1. 模板安装：按照施工图纸和施工工艺要求，进行模板的安装。

模板应平整、牢固，接缝严密，不得出现漏浆现象。

2. 支撑体系搭设：根据施工图纸和现场实际情况，合理布置支撑体系，确保支撑体系的稳定性。

支撑体系应采用扣件式钢管支撑体系，搭设时应符合以下要求：（1）立杆：立杆间距不大于 1.5米，立杆底部应设置垫板，立杆顶部应设置横梁。

（2）水平杆：水平杆间距不大于1.5米，水平杆应与立杆连接牢固。

（3）剪刀撑：支撑体系四周及内部每隔4.5米设置剪刀撑，剪刀撑应与立杆连接牢固。

3. 拉杆设置：在梁侧设置拉杆，拉杆间距根据梁的高度设置，最下一道拉杆到梁底距离不宜大于150mm，梁最上部一道拉杆到板底的距离不宜大于400mm。

4. 安全防护：在高支模架施工过程中，设置安全防护设施，如安全网、防护栏杆等，确保施工人员安全。

四、质量控制措施1. 材料质量：严格控制材料质量，确保材料符合国家标准。

2. 施工工艺：严格按照施工工艺要求进行施工，确保施工质量。

3. 监测控制：对高支模架的稳定性、承载能力进行监测，确保施工安全。

五、安全措施1. 施工人员安全：对施工人员进行安全教育和培训，确保施工人员具备安全意识。

2. 设备安全：确保施工设备安全可靠，定期进行设备检查和维护。

3. 环境安全：确保施工现场环境安全，防止火灾、触电等事故发生。

六、应急处置措施1. 突发事件：制定应急预案，明确突发事件处理流程。

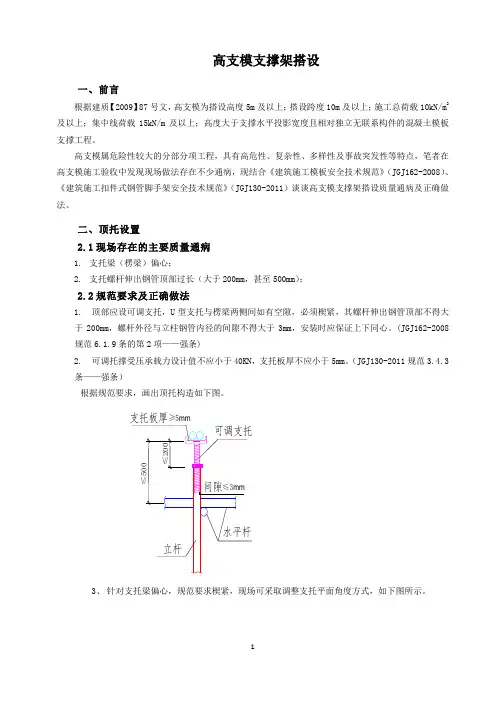

高支模支撑架搭设一、前言根据建质【2009】87号文，高支模为搭设高度5m 及以上；搭设跨度10m 及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m 及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。

高支模属危险性较大的分部分项工程，具有高危性、复杂性、多样性及事故突发性等特点，笔者在高支模施工验收中发现现场做法存在不少通病，现结合《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）谈谈高支模支撑架搭设质量通病及正确做法。

二、顶托设置2.1现场存在的主要质量通病1. 支托梁（楞梁）偏心；2. 支托螺杆伸出钢管顶部过长（大于200mm ，甚至500mm ）；2.2规范要求及正确做法1. 顶部应设可调支托，U 型支托与楞梁两侧间如有空隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm ，螺杆外径与立柱钢管内径的间隙不得大于3mm ，安装时应保证上下同心。

(JGJ162-2008规范6.1.9条的第2项——强条)2. 可调托撑受压承载力设计值不应小于40KN ，支托板厚不应小于5mm 。

（JGJ130-2011规范3.4.3条——强条）根据规范要求，画出顶托构造如下图。

≤200≤500水平杆立杆可调支托间隙≤3mm支托板厚≥5mm3、 针对支托梁偏心，规范要求楔紧，现场可采取调整支托平面角度方式，如下图所示。

4、针对支托螺杆伸出钢管顶部过长，技术人员在施工方案及技术交底中，应根据楼层高度、板厚及梁高、顶托构造要求等信息确定立杆的长度。

三、立杆搭设3.1现场存在的主要质量通病1.立杆不着地，搭在水平钢管上；2.立杆搭设平面不成直线，影响剪刀撑搭设效果；3.大梁下立杆与楼板下立杆搭设不成模数，造成梁板水平杆无法拉通；3.2规范要求及正确做法1、严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。
