地质调查野外原始记录格式及内容精修订

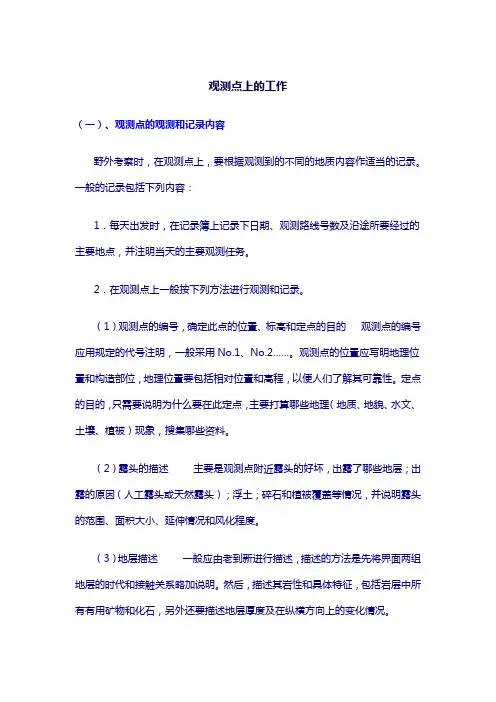

观测点上的工作（一）、观测点的观测和记录内容野外考察时，在观测点上，要根据观测到的不同的地质内容作适当的记录。

一般的记录包括下列内容：1．每天出发时，在记录簿上记录下日期、观测路线号数及沿途所要经过的主要地点，并注明当天的主要观测任务。

2．在观测点上一般按下列方法进行观测和记录。

（1）观测点的编号，确定此点的位置、标高和定点的目的观测点的编号应用规定的代号注明，一般采用No.1、No.2……。

观测点的位置应写明地理位置和构造部位，地理位置要包括相对位置和高程，以便人们了解其可靠性。

定点的目的，只需要说明为什么要在此定点，主要打算哪些地理（地质、地貌、水文、土壤、植被）现象，搜集哪些资料。

（2）露头的描述主要是观测点附近露头的好坏，出露了哪些地层；出露的原因（人工露头或天然露头）；浮土；碎石和植被覆盖等情况，并说明露头的范围、面积大小、延伸情况和风化程度。

（3）地层描述一般应由老到新进行描述，描述的方法是先将界面两组地层的时代和接触关系略加说明。

然后，描述其岩性和具体特征，包括岩层中所有有用矿物和化石，另外还要描述地层厚度及在纵横方向上的变化情况。

（4）测量岩层产状和节理产状（5）构造描述应指出构造名称、证据、大小延伸情况及成因等。

（6）地貌描述（7）水文描述（8）绘制素描图绘制出露头的地质素描图，如有必要还可以附照片等其它图件，以便更有力地说明文字内容。

上述为观测点上的一般工作方法和描述提纲，应该灵活运用。

在野外见到提纲中未提到的地质现象或其它有特殊意义的地理现象，都应注意观测并加以记录和描述。

沿途所见地质、地理现象在记录时一般放在下一个观测点进行记录。

（二）野外记录簿的记录方法野外观测到的地质、地理现象都要记录在记录簿上，记录的有一定的规格，记录方式如下：1．野外记录簿应先留两页空白，可留作填写目录和必要的符号，页次应编号。

在扉页上还应写上记录簿使用人的姓名，使用人的联系方法（通讯地址、联系电话等），以防万一记录簿遗失时，便于检拾者归还时联系。

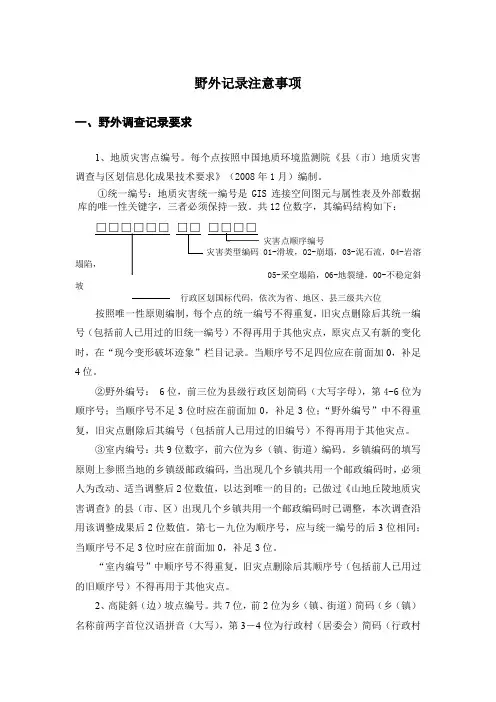

野外记录注意事项一、野外调查记录要求1、地质灾害点编号。

每个点按照中国地质环境监测院《县（市）地质灾害调查与区划信息化成果技术要求》（2008年1月）编制。

①统一编号：地质灾害统一编号是GIS连接空间图元与属性表及外部数据库的唯一性关键字，三者必须保持一致。

共12位数字，其编码结构如下：灾害点顺序编号灾害类型编码 01-滑坡，02-崩塌，03-泥石流，04-岩溶05-采空塌陷，06-地裂缝，00-不稳定斜坡行政区划国标代码，依次为省、地区、县三级共六位按照唯一性原则编制，每个点的统一编号不得重复，旧灾点删除后其统一编号（包括前人已用过的旧统一编号）不得再用于其他灾点，原灾点又有新的变化时，在“现今变形破坏迹象”栏目记录。

当顺序号不足四位应在前面加0，补足4位。

②野外编号： 6位，前三位为县级行政区划简码（大写字母），第4-6位为顺序号；当顺序号不足3位时应在前面加0，补足3位；“野外编号”中不得重复，旧灾点删除后其编号（包括前人已用过的旧编号）不得再用于其他灾点。

③室内编号：共9位数字，前六位为乡（镇、街道）编码。

乡镇编码的填写原则上参照当地的乡镇级邮政编码，当出现几个乡镇共用一个邮政编码时，必须人为改动、适当调整后2位数值，以达到唯一的目的；已做过《山地丘陵地质灾害调查》的县（市、区）出现几个乡镇共用一个邮政编码时已调整，本次调查沿用该调整成果后2位数值。

第七－九位为顺序号，应与统一编号的后3位相同；当顺序号不足3位时应在前面加0，补足3位。

“室内编号”中顺序号不得重复，旧灾点删除后其顺序号（包括前人已用过的旧顺序号）不得再用于其他灾点。

2、高陡斜（边）坡点编号。

共7位，前2位为乡（镇、街道）简码（乡（镇）名称前两字首位汉语拼音（大写），第3－4位为行政村（居委会）简码（行政村（居委会）名称前两字首位汉语拼音（大写），第5－7位为顺序号，应与统一编号的后3位相同；当顺序号不足3位时应在前面加0，补足3位。

野外土名描述一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。

局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。

主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。

摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。

十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。

地质调查野外原始记录格式及内容地质调查野外原始记录，是地质学家在野外进行地质勘察、地质调查、地质研究等工作时，对所观测到的地质现象、地质构造、岩石、矿产等各方面情况进行详细记录的一种记录形式。

通过野外原始记录的整理和分析，能够有效地提高地质勘查的工作效率和准确度，为后续工作提供基础资料和可靠依据。

一、野外原始记录的格式野外原始记录的格式，通常分为纸质记录和电子记录两种形式。

纸质记录是指地质学家在野外使用各种便携式的记录本、纸张进行记录，而电子记录则是在野外使用电脑或移动设备等电子设备进行记录。

不同的记录格式在具体的应用场景中存在差异，具体要根据工作需要和场地环境进行选择和决定。

在纸质记录方面，记录本通常分为多个版块，包括：调查者、日期、地点、天气、地形地貌、地质构造、岩石、矿产、采样等若干方面。

每个版块都要标注清楚，记录内容要精简、准确、规范。

比如在野外地质调查时，对于每个地点进行的纪录，应包括地点名称、GPS坐标、照片等信息，地形地貌应详细描述，进行简单的剖面图和地图绘制，地质构造应详细描述，进行绘制图解，岩石应进行简单的描述，分析其构成成分、颜色、纹理、结晶状态等，并进行采集样品，矿产应简要描述，并采取样品和标记。

在电子记录方面，采用类似于纸质记录的格式编写调查报告，而且可以将拍摄的照片、绘制的图解等附加到报告中。

同时，在编写记录时也需要注意使用专业地质软件进行数据管理和分析。

这种模式兼备了纸质记录和电脑数据处理的优点，以便快速准确地对数据进行分析处理。

二、野外原始记录内容野外原始记录的内容要以准确、全面、规范为原则，具体应包括以下方面。

1、调查人员信息记录在记录中应详细描述调查人员的姓名、单位、联系方式、工作岗位、证书号码等信息，以便于日后查询和检索。

2、日期和地点记录野外勘察的记录中，时间是尤为重要的要素，因此要求在记录中保证日期的精确，以及准确标注地点名称、地点经纬坐标、对应的GPS坐标等要素信息。

时间：2010年11月8日星期一上午天气：阴转晴地点：永安市含笑答大道东侧（永安体育场对面）实习工具：地质锤、罗盘仪观察地形明显有三层结构，上层和下层为相同的地质结构，上下层颜色为砖红色、粒径小于0.005mm为泥质结构、层状结构厚度大于1m为巨厚层；中间层多为绿色、粒径大于2mm为碎屑结构、层状结构厚度大于1m同样为巨厚层。

从颜色方面看：上下层为砖红色，故推断其成分中含有大量的高价铁，进而判断当时沉积环境为强氧化环境，气候为高温干燥。

中层多为绿色，故推断其成分中含有大量的低价铁，进而判断当时的沉积环境为强还原环境，气候低温潮湿。

从粒径方面看：上下层粒径小于0.005mm，碎屑为泥，胶结为泥质岩，手感光滑细腻，加水后可以磨出泥渍；中层粒径大于2mm，碎屑为砾，胶结物为钙质胶结物，组成多为次楞状和次圆状。

从粒径方面可以看出当时的沉积环境为静水湖泊，从细屑圆度分级上面看沉积搬运距离比较近。

从沉积的气候方面来看，上下两层沉积气候为高温干燥，中间层以低温潮湿为主，但是期中夹杂着少许的砖红色物质，这样可以看出当时的沉积气候出现少时的高温干燥气候。

在中间层的岩层组成成分中发现存在石英，这样就可以从中判断沉积环境中的沉积物是有火山喷形成的岩石经过风化作用再被流水搬运到沉积环境的。

岩石倾角为？，走向为？，倾向为？。

沙县组是以紫红、砖红色粉砂岩、泥岩为主的中、薄层细碎沉积岩，岩性坚硬且吸水性强，易于湿解和风化，多被风化剥蚀呈低缓丘陵。

红层为什么是红色：沉积物沉积时，由于沉淀了含有水的氧化铁作为色素，而使沉积物呈现褐黄色，随之时间推移，在成岩后期的氧化铁逐渐脱水，而过渡为砖红色红色紫红色。

时间：2010年11月8日星期一下午天气：阴转晴地点：永安西门水电站，沙溪龟山州公园实习工具：地质锤、罗盘仪在考察点的西边，是一条从南往北流去的河流，称燕溪。

燕溪在点的东北面同另一条河流九龙溪相汇后向东北而去，叫沙溪。

在燕溪河谷地貌中，我们可以看到，视域范围内的一段河床为顺直弯形，河谷中一级阶地发育，阶地上种植蔬菜和水果。

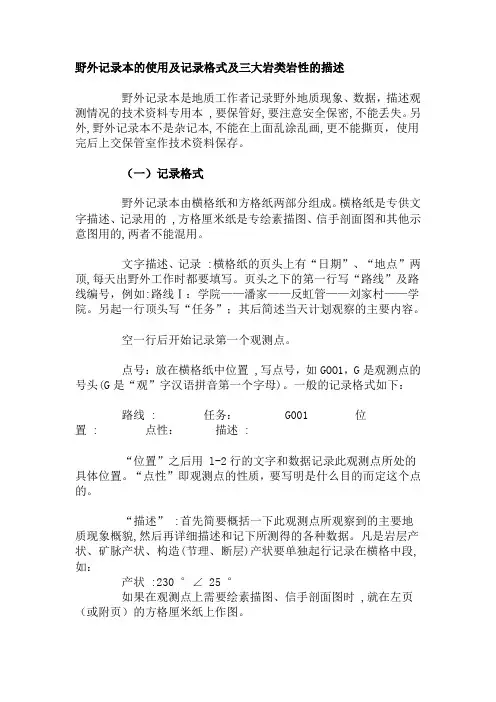

野外记录本的使用及记录格式及三大岩类岩性的描述野外记录本是地质工作者记录野外地质现象、数据，描述观测情况的技术资料专用本 ,要保管好,要注意安全保密,不能丢失。

另外,野外记录本不是杂记本,不能在上面乱涂乱画,更不能撕页，使用完后上交保管室作技术资料保存。

（一）记录格式野外记录本由横格纸和方格纸两部分组成。

横格纸是专供文字描述、记录用的 ,方格厘米纸是专绘素描图、信手剖面图和其他示意图用的,两者不能混用。

文字描述、记录 :横格纸的页头上有“日期”、“地点”两顶,每天出野外工作时都要填写。

页头之下的第一行写“路线”及路线编号，例如:路线Ⅰ：学院——潘家——反虹管——刘家村——学院。

另起一行顶头写“任务”；其后简述当天计划观察的主要内容。

空一行后开始记录第一个观测点。

点号：放在横格纸中位置 ,写点号，如GOO1，G是观测点的号头(G是“观”字汉语拼音第一个字母)。

一般的记录格式如下：路线 : 任务：G001 位置 : 点性：描述 :“位置”之后用 l-2行的文字和数据记录此观测点所处的具体位置。

“点性”即观测点的性质，要写明是什么目的而定这个点的。

“描述” :首先简要概括一下此观测点所观察到的主要地质现象概貌,然后再详细描述和记下所测得的各种数据。

凡是岩层产状、矿脉产状、构造(节理、断层)产状要单独起行记录在横格中段,如：产状:230 °∠25 °如果在观测点上需要绘素描图、信手剖面图时 ,就在左页（或附页）的方格厘米纸上作图。

地质观测点的观察描述 ,一般包括下列内容：岩性、构造（断裂、褶皱、接触关系）、地层时代、地貌、水文、矿产、岩层产状、标本及编号；必要的素描图、示意图、剖面图、照片等。

总之,要看所观察的具体情况而有所侧重和取舍。

例：G —— 001位置：白竹境水库水坝南侧坡麓内容：下石炭统大塘组（ C 1 d ）岩性及化石描述：此点位于磨盘山向斜构造南端北西翼，由下石炭统大塘组组成，岩性为灰至深灰色薄至中厚层状灰岩夹泥质灰岩，灰岩中含燧石团块及条带，泥质灰岩中局部夹少量白云岩团块及燧石结核。

1.地质调查野外原始记录格式及内容1.野薄记录格式日期：年月日天气：（晴、阴、雨）地点：（野外基站）路线：( 如:自经至 )手图号：航片号：任务：(岩区（或地层分布区）主干（或一般）穿越（或追索）路线地质调查；追索断层（或层）人员：（记录）；（手图与航片）点号：（如:0066）座标： X:Y:GPS: (经度纬度高程)位置：(如:村（或高地）NE35°460m处小路东侧)露头：(人工采场或天然），良好（或一般、差等）点性：(地层界线点、构造观察点、化石点、岩性岩相观察点等)描述：(点E为………；点W为………；接触关系为………)标本: (于900m处采同位素年龄样一件, 样号为0066-1, 岩性为………)照相:( 记录照相序号、位置、照片内容简述等)遥感影像特点:（仅对要求建立遥感解译标志的地质路线进行遥感影像的描述与记录; 遥感地质解译记录的具体内容是：(1) 解译点号和解译区位置； (2)所解译的地质体或地质界线及其两侧影像特征及解译标志）点间：(如: (1) NO0066SE+650m 650m: 沿途为………(2) 650m s+850m1500m: 沿途为………(3) 1500m ssw+900m 2400m NO0067: 沿途为……… )路线小结：(当日路线结束后必须认真撰写小结，小结含三项基本内容: 一是对当日路线工作量统计（路线总长、地质点个数、素描图个数、照相数量、各类标本采集数量）;二是对当日路线的地质认识; 三是对存在问题及对相邻工作路线的工作建议。

)（注意：所有主干穿越路线必须有信手剖面，1/3的点须野外素描或照相；所有的一般穿越路线1/5的点须野外素描或照相; 追索路线视情况而定）2. 野薄记录格式说明①每天开始一页应记录日期、工作区、天气状况，其中工作区记录工作站或填图地区。

②点位应以观察点附近的高程点、村庄或其它固定地物作标志。

③记录本的右面作文字记录，左面作素描图、路线剖面或附贴照片，必要时也可作简要文字批注或补充记录。

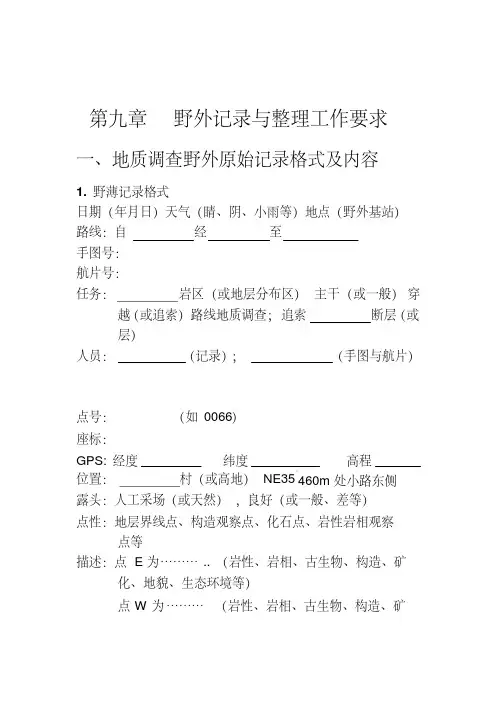

第九章野外记录与整理工作要求一、地质调查野外原始记录格式及内容1. 野薄记录格式日期（年月日）天气（睛、阴、小雨等）地点（野外基站）路线：自经至手图号：航片号：任务：岩区（或地层分布区）主干（或一般）穿越（或追索）路线地质调查；追索断层（或层）人员：（记录）；（手图与航片）点号：（如0066）座标：GPS: 经度纬度高程位置：村（或高地）NE35°460m处小路东侧露头：人工采场（或天然），良好（或一般、差等）点性：地层界线点、构造观察点、化石点、岩性岩相观察点等描述：点E为……….. （岩性、岩相、古生物、构造、矿化、地貌、生态环境等）点W为………（岩性、岩相、古生物、构造、矿化、地貌、生态环境等）接触关系（依据、性质）遥感影像图上的特点（仅对要求建立遥感解译标志的地质路线进行遥感影像的描述与记录）标本（或样品）照相（注意：所有主干穿越路线必须有信手剖面，1/3的点须野外素描或照相；所有的一般穿越路线1/5的点须野外素描或照相; 追索路线视情况而定）点间：(1) NO0066SE+50m 50m: 沿途为………(2) 50m s+110m160m: 沿途为………于80m处采同位素年龄测试样：（样号如1006-3）(3) 160m ssw+320m 480m NO0067: 沿途为………...路线小结：(当日路线结束后必须认真撰写小结，小结含三项基本内容: 一是对当日路线工作量统计（路线总长、地质点个数、素描图个数、照相数量、各类标本采集数量）;二是对当日路线的地质认识; 三是对存在问题及对相邻工作路线的工作建议。

)2. 野外工作手图勾绘内容野外工作手图必需标记和勾绘如下内容：①地质点（直径1mm的小圆）及点号（一般标记在地质点的右下方）;②地质点上所观测到的岩层产状和各种面理产状；③地质界线（地层单位之间的分界线、断层线、岩性岩相分界线、侵入体侵入界线、含矿层界线、地貌单元之间分界线等，勾绘时需遵循“V形法则”及野外实际展布情况）；④地质体填图单位（各种正式和各种非正式填图单位）代号及岩性岩相代号或花纹；⑤各类样品采集点及编号；⑥地质路线（用绿色虚线标绘）和实测剖面线（用黑色实线标绘）及剖面代号。

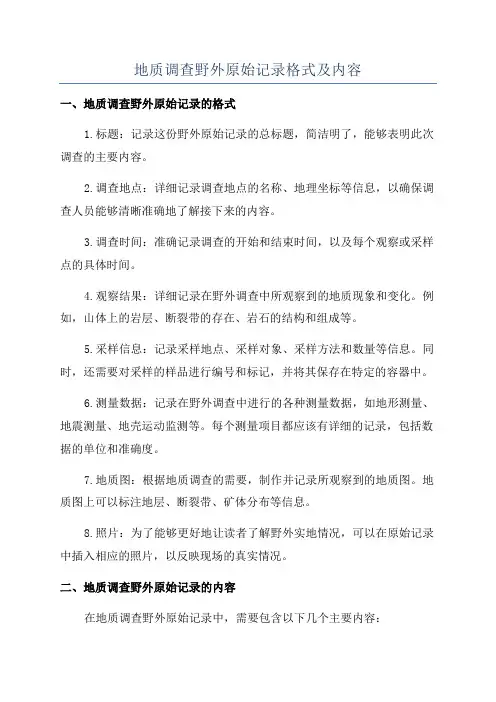

地质调查野外原始记录格式及内容一、地质调查野外原始记录的格式1.标题：记录这份野外原始记录的总标题，简洁明了，能够表明此次调查的主要内容。

2.调查地点：详细记录调查地点的名称、地理坐标等信息，以确保调查人员能够清晰准确地了解接下来的内容。

3.调查时间：准确记录调查的开始和结束时间，以及每个观察或采样点的具体时间。

4.观察结果：详细记录在野外调查中所观察到的地质现象和变化。

例如，山体上的岩层、断裂带的存在、岩石的结构和组成等。

5.采样信息：记录采样地点、采样对象、采样方法和数量等信息。

同时，还需要对采样的样品进行编号和标记，并将其保存在特定的容器中。

6.测量数据：记录在野外调查中进行的各种测量数据，如地形测量、地震测量、地壳运动监测等。

每个测量项目都应该有详细的记录，包括数据的单位和准确度。

7.地质图：根据地质调查的需要，制作并记录所观察到的地质图。

地质图上可以标注地层、断裂带、矿体分布等信息。

8.照片：为了能够更好地让读者了解野外实地情况，可以在原始记录中插入相应的照片，以反映现场的真实情况。

二、地质调查野外原始记录的内容在地质调查野外原始记录中，需要包含以下几个主要内容：1.调查目的：简要介绍此次调查的目的和意义。

例如，是为了搜寻矿产资源，还是为了研究地质灾害等。

2.调查方法：详细描述野外调查中所采用的方法和工具。

例如，使用放射性测量仪器、导线测量、拍摄航空照片等。

3.现场观察：记录在调查过程中所观察到的地质现象、地层、岩性、断裂带等。

详细描述其特征、形态、展示规模和活动特点等。

4.样品采集：详细记录样品的所在位置、编号、采集方法、采样时间等信息。

对不同类型的样品，例如岩石、土壤、矿石等，进行分类记录，并标注其重要特征。

5.测量数据：准确记录各种测量数据的数值、单位和测量时间。

以便后续分析和处理。

6.结果分析：根据野外观察、样品采集和测量数据等，对所得的结果进行初步分析和归纳总结。

进一步可以提出相关问题和下一步的研究方向。

地质记录本的记录格式
地质记录本的记录格式通常包括以下内容：
1. 时间：记录观察和测量时间。

2. 地点：记录观察和测量地点的位置信息，包括地理坐标、高程等。

3. 人员分工：记录参与观察和测量的人员分工情况，如负责人、测量员、记录员等。

4. 路线目的：记录本次观察和测量的目的，如地质填图、矿产调查等。

5. 路线号：记录本次观察和测量的路线编号。

6. 点号：记录观察和测量的地点编号。

7. 位置：记录观察和测量的具体位置信息，包括经纬度、高程等。

8. 性质：记录观察和测量的性质，如分界点、控制点等。

9. 描述：记录观察和测量的详细描述，包括岩石的岩性、地层或岩体产状、地质构造特征、矿化及矿产特征、围岩蚀变特征、地质界面产状、标本及样品编号以及主要的素描图、路线信手剖面和照片等。

对于岩性分界点，应对观察点两侧的岩性特点分别进行描述。

10. 点间地质：记录从当前观察点至下一个观察点之间不同的岩性分层情况，包
括方向、米距等信息。

11. 路线小结：记录本次观察和测量的总结，包括主要发现、分析等信息。

以上是常见的地质记录本格式，具体格式可能会因不同行业或不同需求而有所不同。

在实际应用中，应根据具体情况进行调整和完善。

地质原始记录格式及编录要求2014年7月一、一般要求：1、各类原始记录必须采用正规的专业原始记录本。

其中水文原始记录要有分井上、井下和不同观测内容的专用原始记录本。

2、记录本要保持齐全，不少页，每本每页都按顺序编号。

3、记录本要实行档案化管理，严禁丢失。

分档按时间顺序保存，有目录、索引，便于查找。

并且要建立电子或纸质的备份记录。

4、观测记录必须在现场进行。

记录时须使用铅笔或黑色水笔，严禁使用圆珠笔。

5、记录时要求字体工整、版面整洁，记录内容齐全，字迹、草图清楚。

出现记录错误时严禁涂改，只允许划改，且当页划改不得超过3处。

6、每次观测记录都要有观测时间、地点、位置和观测者的姓名。

7、地质原始记录的内容要符合《矿井地质规程》（第三章矿井地质观测）的要求；水文原始记录的内容要符合《矿井水文地质规程》的要求。

二、煤岩巷掘进工作面原始记录和回采工作面探煤厚原始记录格式如下：3 / 74 / 7第三章矿井地质观测第一节一般要求第11条矿井地质观测应该做到及时、完整、准确、统一。

一般要求如下：一、观测记录必须在现场进行，并记录在专门的地质观测薄上；记录薄应统一编号，妥善保存。

二、描述地质现象，应做到内容完整、数据准确、字迹清晰、表达确切、图文结合、重点突出，客观地反映地质现象的真实情况。

三、每次观测必须记录观测的时间、地点、位置和观测者的姓名。

四、矿井地质观测要把现场和室内，宏观和微观观测结合起来。

第二节煤系地层观测第12条一切穿过煤系地层的井巷均应逐层观测其岩性特征和厚度。

对于煤层、标志层和煤层顶底板需作重点观测。

必要时，还需采取化石、煤（岩）标本和样品，进行化验和测试。

为了对比和陈列，每一个矿井应保存一套完整的煤系标本。

第13条为统一岩石命名和观测描述内容，特作如下规定：一、碎屑岩的名称及粒度分级标准（见表3）。

碎屑岩的名称及粒度分级标准表3二、沉积岩描述的基本内容：1、碎屑岩类应描述颜色，碎屑可见成分、分选性和滚落圆度，胶结物成分及胶结类型，同生矿物和次生矿物及其分布特征，结核与包裹体成分，大小的形态，与稀盐酸的反应状况等。

工程地质野外记录内容与格式野外工程地质记录是工程地质勘测最基本的原始资料，它直接关系到测绘成果与勘测质量。

为统一我院地质测绘标准，提高地质资料质量，特拟定野外工程地质记录内容与格式要求，供外业参考。

野外工程记录分百米标记录和工点记录两种，分别列出格式，有关记录要求和应注意事项，统一作如下说明：一、野外记录内容必须按工程地质勘测细则及有关规定进行。

内容主要为地形地貌、岩性、构造、水文地质、不良地质现象，既有建筑物状态及访问记录等。

描述方法可参考铁路工程地质手册。

二、野外地质测绘的观测点数量，可参照勘测细则要求进行。

观测点的编号、位置要标注在平面草图上，参见附图2、3。

三、百米标调查时，野外记录本的左页必须按里程顺序，由小到大，由下而上，按一定比列（一般为1：10000）绘制地质平面示意草图和代表性地质剖面示意图（纵向、横向或其他方向）及局部放大的平面或剖面图。

必要时绘制地质素描图。

记录本的右页由上而下进行文字记录。

左页草图与右页记录原则上应对照一致不够记时，可按下右页，但不宜超出半页以上，否则该左页相应部分应空出。

四、左页带状平面草图中的地形、地物仅绘与地质直接有关的，如穿越或紧靠村庄、河谷、沟渠、井泉、断层露头、人工开挖坑穴、水坝建筑物、地形等高线等。

为考虑日后钻机进出工点，必要的道路交通情况亦应绘于平面草图上。

五、左页平面草图中的图例符号应采用工程地质图例中的统一符号表示，如C（黏土)、L（老黄土）、S h（页岩）等。

六、初测导线或定测中线应注明里程，如每公里须注明公里标，每100米或500米须注明百米标。

里程要衔接，记录要全线贯通，否则须注明上承下接页数，便于核查。

七、每一测绘单元终了应作一小结。

综合说明工程地质、水文地质条件及工程地质稳定性的初步评价等。

八、野外记录要文字简洁，清楚。

要有定量的记载，要便于判断分析、有充分的记录依据。

如发现遗漏或不足时，要去现场初充测绘。

九、野外记录必须在现场及时填写，如有错记部分，不能用像皮涂掉，应用铅笔划去，将正确的记录在上部或后边。
