交流电的基本概念

三相交流电与旋转磁场的对应关系
摘要：
1.三相交流电的基本概念
2.旋转磁场的形成原理
3.三相交流电与旋转磁场的对应关系
4.旋转磁场的应用
正文：
一、三相交流电的基本概念
三相交流电是指由三个频率相同、振幅相等、相位差120°的正弦波电压或电流组成的电力系统。

在三相交流电中，每个相位之间的电压和电流都会随着时间的推移而发生变化。

在我国，电力系统中使用的三相交流电的频率一般为50Hz。

二、旋转磁场的形成原理
旋转磁场是指在空间中，随着时间的推移而旋转的磁场。

在三相交流电机中，旋转磁场的形成与电机定子绕组通入三相交流电有关。

当三相交流电通入定子绕组时，会在定子绕组内产生电磁力，进而产生磁场。

这个磁场会随着时间的推移而旋转，且其旋转方向与通入定子绕组的三相交流电的相序有关。

三、三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场之间的对应关系主要体现在以下几个方面：
1.频率：旋转磁场的转速与交流电的频率成正比。

频率越高，旋转磁场的转速越快。

2.极对数：旋转磁场的转速与极对数成反比。

极对数越多，旋转磁场的转
速越慢。

3.相序：旋转磁场的旋转方向与通入定子绕组的三相交流电的相序有关。

当相序改变时，旋转磁场的旋转方向也会发生改变。

四、旋转磁场的应用
旋转磁场在电机、发电机等电力设备中具有广泛的应用。

旋转磁场可以用来产生转矩，使电机旋转，也可以用来切割线圈，产生电流，从而实现电能的转换。

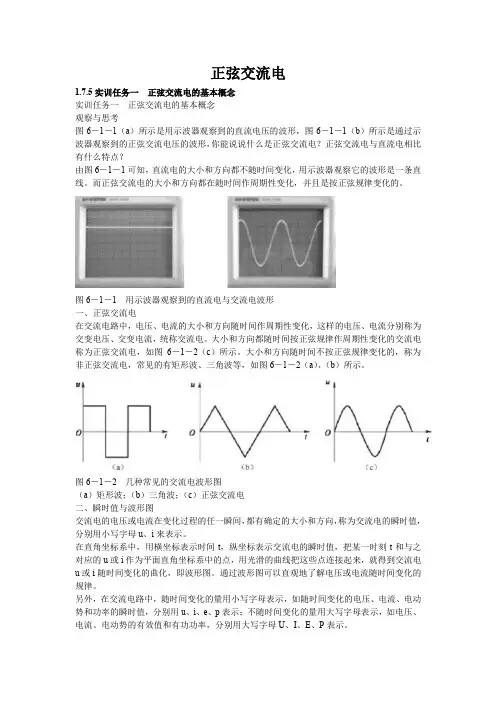

正弦交流电1.7.5实训任务一正弦交流电的基本概念实训任务一正弦交流电的基本概念观察与思考图6－1－1（a）所示是用示波器观察到的直流电压的波形，图6－1－1（b）所示是通过示波器观察到的正弦交流电压的波形，你能说说什么是正弦交流电？正弦交流电与直流电相比有什么特点？由图6－1－1可知，直流电的大小和方向都不随时间变化，用示波器观察它的波形是一条直线。

而正弦交流电的大小和方向都在随时间作周期性变化，并且是按正弦规律变化的。

图6－1－1用示波器观察到的直流电与交流电波形一、正弦交流电在交流电路中，电压、电流的大小和方向随时间作周期性变化，这样的电压、电流分别称为交变电压、交变电流，统称交流电。

大小和方向都随时间按正弦规律作周期性变化的交流电称为正弦交流电，如图6－1－2（c）所示。

大小和方向随时间不按正弦规律变化的，称为非正弦交流电，常见的有矩形波、三角波等，如图6－1－2（a）、（b）所示。

图6－1－2几种常见的交流电波形图（a）矩形波；（b）三角波；（c）正弦交流电二、瞬时值与波形图交流电的电压或电流在变化过程的任一瞬间，都有确定的大小和方向，称为交流电的瞬时值，分别用小写字母u、i来表示。

在直角坐标系中，用横坐标表示时间t，纵坐标表示交流电的瞬时值，把某一时刻t和与之对应的u或i作为平面直角坐标系中的点，用光滑的曲线把这些点连接起来，就得到交流电u或i随时间变化的曲化，即波形图。

通过波形图可以直观地了解电压或电流随时间变化的规律。

另外，在交流电路中，随时间变化的量用小写字母表示，如随时间变化的电压、电流、电动势和功率的瞬时值，分别用u、i、e、p表示；不随时间变化的量用大写字母表示，如电压、电流、电动势的有效值和有功功率，分别用大写字母U、I、E、P表示。

思考与练习1．____和____都随时间按____作周期性变化的交流电称为正弦交流电。

2．交流电在变化的任一瞬间，都有确定的大小和方向，称为交流电的____值，通常用____表示。

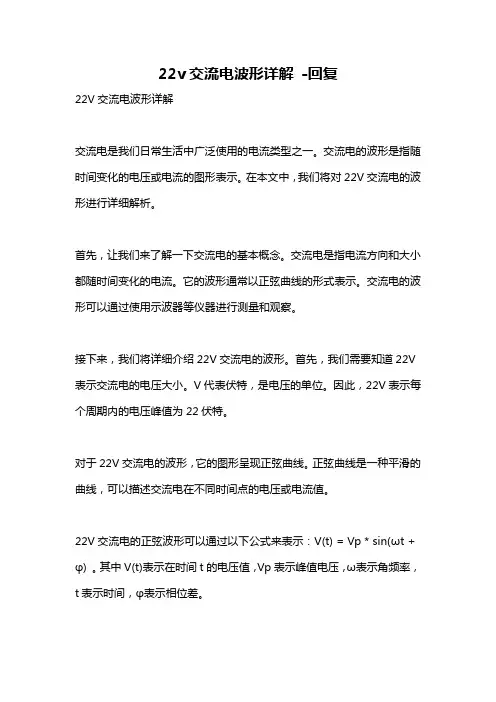

22v交流电波形详解-回复22V交流电波形详解交流电是我们日常生活中广泛使用的电流类型之一。

交流电的波形是指随时间变化的电压或电流的图形表示。

在本文中，我们将对22V交流电的波形进行详细解析。

首先，让我们来了解一下交流电的基本概念。

交流电是指电流方向和大小都随时间变化的电流。

它的波形通常以正弦曲线的形式表示。

交流电的波形可以通过使用示波器等仪器进行测量和观察。

接下来，我们将详细介绍22V交流电的波形。

首先，我们需要知道22V 表示交流电的电压大小。

V代表伏特，是电压的单位。

因此，22V表示每个周期内的电压峰值为22伏特。

对于22V交流电的波形，它的图形呈现正弦曲线。

正弦曲线是一种平滑的曲线，可以描述交流电在不同时间点的电压或电流值。

22V交流电的正弦波形可以通过以下公式来表示：V(t) = Vp * sin(ωt + φ) 。

其中V(t)表示在时间t的电压值，Vp表示峰值电压，ω表示角频率，t表示时间，φ表示相位差。

在这个公式中，峰值电压Vp等于22V，角频率ω表示一个周期内的角度变化速率。

对于正弦波形，角频率可以通过公式ω= 2πf 来计算，其中f表示频率。

22V交流电的频率通常是50或60赫兹。

相位差φ指示了波形相对于某一参考点的偏移程度。

相位差可以用角度或时间表示。

在22V交流电的波形中，相位差的具体数值取决于具体的情况。

除了正弦波形外，交流电的波形还可以是其他形式，例如方波、锯齿波等。

这些波形通常在特定的应用中使用，例如数字电路和音频信号处理等。

在实际的电路中，22V交流电的波形通常会经历变换和调整。

这些变换和调整可以通过电阻、电容和电感等元件来实现。

此外，电路中的放大器、滤波器和调制器等设备也可以对22V交流电的波形进行处理和改变。

总结起来，22V交流电的波形是一种正弦曲线，其图形可以通过公式V(t) = Vp * sin(ωt + φ)来描述。

峰值电压Vp等于22V，角频率ω与频率f相关。

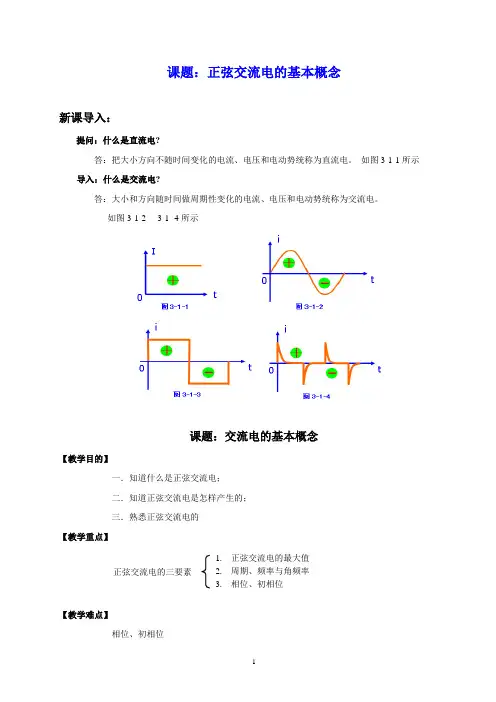

课题：正弦交流电的基本概念新课导入：提问：什么是直流电?答：把大小方向不随时间变化的电流、电压和电动势统称为直流电。

如图3-1-1所示 导入：什么是交流电?答：大小和方向随时间做周期性变化的电流、电压和电动势统称为交流电。

如图3-1-2----3-1- 4所示课题：交流电的基本概念【教学目的】一．知道什么是正弦交流电；二．知道正弦交流电是怎样产生的；三．熟悉正弦交流电的【教学重点】【教学难点】相位、初相位正弦交流电的三要素一、交流电与正弦交流电二、正弦交流电的产生1.电的分类 直流电交流电 恒定直流：大小和方向都不随时间变化脉动直流：大小随时间变化而方向不变正弦交流电：大小和方向按正弦规律变化非正弦交流电：大小和方向不按正弦规律变化 2.直流电与交流电的根本区别直流电的方向不随时间的变化而变化交流电的方向随着时间的变化而变化e ab =B m sin αl ab V e cd =B m sin αl cd V l ab =l cd =le=e ab ＋e cd =2 B m l V sin α e=2 B m l V sin （ωt ＋φ0）令： 2 B m l V = E m 则：e= E m sin （ωt ＋φ0）1．最大值：正弦交流电瞬时值中最大的值（max ）正弦交流电的瞬时值：正弦交流电在某一时刻的值就是这一时刻的瞬时值。

由图3-1-8可写出正弦交流电流瞬时值的表达式为：i = I m sin ωt式中I m 是瞬时值中最大的值称为交流电流的最大值。

则：电动势e 的最大值记作E m 电压u 的最大值记作U m2. 正弦交流电的周期、频率与角频率。

①、周期：正弦交流电变化一周所需用的时间。

用符号Ｔ来表示，单位：秒（Ｓ）②、频率：正弦交流电在1秒内重复变化的周数（次数）用符号ｆ来表示，单位为赫兹（Ｈｚ）或周（ｃ）频率的换算单位：千赫（ＫＨｚ）、兆赫（ＭＨｚ）换算关系：1kHz = 103 Hz 1MHz = 103 kHz = 106 Hz③角频率：正弦交流电每秒内变化的电角度。

交流电知识学习基础简称“交流”。

一般指大小和方向随时间作周期性变化的电压或电流。

它的最基本的形式是正弦电流。

我国交流电供电的标准频率规定为50赫兹。

交流电随时间变化的形式可以是多种多样的。

不同变化形式的交流电其应用范围和产生的效果也是不同的。

以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。

正弦电流（又称简谐电流），是时间的简谐函数i=Imsin（ωt+φ0）当线圈在磁场中匀速转动时，线圈里就产生大小和方向作周期性改变的交流电。

现在使用的交流电，一般是方向和强度每秒改变52赫兹。

我们常见的电灯、电动机等用的电都是交流电。

在实用中，交流电用符号"~"表示。

电流i随时间的变化规律，由此看出：正弦交流电需用频率、峰值和位相三个物理量来描述。

交流电所要讨论的基本问题是电路中的电流、电压关系以及功率（或能量）的分配问题。

由于交流电具有随时间变化的特点，因此产生了一系列区别于直流电路的特性。

在交流电路中使用的元件不仅有电阻，而且有电容元件和电感元件，使用的元件多了，现象和规律就复杂了。

【交流电的频率和周期】频率是表示交流电随时间变化快慢的物理量。

即交流电每秒钟变化的次数叫频率，用符号f表示。

它的单位为周／秒，也称赫兹常用“Hz”表示，简称周或赫。

例如市电是50周的交流电，其频率即为f=50周／秒。

对较高的频率还可用千周（kC）和兆周（MC）作为频率的单位。

1千周（kC）=103周／秒1兆周（MC）=10千周（kC）=106周／秒例如，我国第一颗人造地球卫星发出的讯号频率是20.009兆周，亦即它发出的是每秒钟变化20.009×106次的交变讯号。

交流电正弦电流的表示式中I = Imsin（ωt+φ0）中的ω称为角频率，它也是反映交流电随时间变化的快慢的物理量。

角频率和频率的关系为ω=2πf。

交流电随时间变化的快慢还可以用周期这个物理量来描述。

交流电的基本概念交流电可分为正弦交流电和非正弦交流电。

正弦交流电的大小和方向随时间按正弦规律周期性变化，通常所说的交流电就是指正弦交流电。

1. 正弦交流电（1）正弦交流电的产生：正弦交流电由交流发电机产生的。

（2）正弦交流电的三要素①瞬时值、最大值、有效值图1 正弦交流电波形瞬时值：正弦波上每一点的幅度称为正弦交流电的瞬时值，反映该点正弦交流电的大小，用小写字母表示，如i、u分别表示正弦交流电流和正弦交流电压的瞬时值。

峰值：正弦波上幅度最大点的值称为峰值。

峰值有两个，其中一个峰值为正，另一个峰值为负，两者大小相等。

峰-峰值：两个峰值之间的垂直量称正弦交流电的峰-峰值，如图2所示。

峰值的绝对值称正弦交流电的最大值，反映正弦交流电大小变化的范围，用大写字母加下标m表示，如I m、U m分别表示正弦交流电流和正弦交流电压的最大值。

图2 正弦波的峰-峰值有效值：相同时间内、相同电阻上，产生与交流电相同热量所需的直流电的大小。

I＝0.707I m U＝0.707U m一般电气设备上标注的额定电压、额定电流都是指有效值。

当给定或测量交流电压、交流电流时，除非特别说明，也都是指有效值。

大多数仪表都能测量显示交流电压、交流电流的有效值。

②相位角、初相角在实际应用中，正弦波的相位通常用转子线圈旋转了多长时间来表示。

如果1秒钟转子线圈旋转了ω电角度，则t时间正弦波的相位为：Φ＝ωt＋φ其中，Φ称为相位角，φ称为初相角③周期、频率、角频率周期：正弦波完成一次循环所需的时间叫周期，用T表示。

周期的单位是秒（s）。

频率：指1秒钟循环的次数，用f表示。

频率的单位是赫兹（Hz），简称赫。

角频率：指1秒钟变化的电角度，用ω表示，单位是弧度/秒（rad/s）。

关系：2πf（3）正弦交流电的表示三角函数法：u＝U m sin（ωt＋φu）＝U sin（ωt＋φu）i＝I m sin（ωt＋φi）＝I sin（ωt＋φi）波形图表示法：图3 正弦交流电的波形表示2. 三相正弦交流电正弦交流电有单相正弦交流电和三相正弦交流电两种，实际应用中的单相正弦交流电只是三相正弦交流电中的某一相。

直流电路基本知识一、基本概念1．电流：电荷有规则的移动就形成电流。

按照规定：导体中正电荷运动的方向为电流的方向。

并定义：在单位时间内通过导体任一截面的电量为电流强度（简称电流）。

电流用符号“I ”表示, 电流的基本单位为A （安）。

2．电阻：导体对电流的阻碍作用叫电阻。

电阻用符号“R ”表示，电阻的基本单位为Ω（欧）。

3．欧姆定律部分电路欧姆定律：不含电源的电路称为无源电路。

在电阻R 两端加上电压U 时，电阻中就有电流I 流过，三者之间关系为：I=RU 全电路欧姆定律：含有电源的闭合电路称为全电路。

电动势E 、内电阻r 、负载电阻R 电流I 之间关系为：I=rR E + 4．电功与电功率电功：电流所做的功叫电功，用符号A 表示。

电功的数学式为：R t U Rt I IUt A 22=== 若电压单位为V ，电流单位为A ，电阻单位为Ω，时间单位为s ，则电功的单位为J （焦）。

电功率：单位时间内电流所做的功叫电功率，用符号P 表示，即：P ＝tA 若电功单位为J ，时间为s ，则电功率的单位为J/s ，又称W （瓦）。

二、电阻的串联、并联1．电阻的串联 将电阻依次首尾连接，组成无分支的电路，叫做电阻的串联。

图1-1-1为三个电阻的串联电路。

电阻串联电路具有以下特点：（ 1）流过每一个电阻的电流都相等。

（2）电路的总电压等于各个电阻上电压的代数和，即：U=U 1+U 2+U 3（3）电路的等效电阻等于各串联电阻之和，即：R ＝R 1+R 2+R 3。

因此图1-1-1a 电路可以用图1-1-1b 来等效替代。

（4）各电阻上分配的电压与各自电阻的阻值成正比，即U R R U n n = （5）各电阻上消耗的功率之和等于电路所消耗的总功率。

2．电阻的并联 将电阻两端分别连接在一起的方式叫电阻的并联。

图1-1-2为三个电阻的并联电路。

电阻并联电路具有以下特点：图1-1-1 图1-1-2（1）并联电路中各电阻两端电压相等。

交流电的基本概念一、正弦交流电的产生正弦交流电是由交流发电机产生的，最简单的交流发电机示意图如下图所示：由于电枢表面的磁感应强度是按正弦规律分布的，所以产生的感应电动势也是按正弦规律变化的。

即e=E m sinα如线圈经电刷与外电路的负载接通，形成闭合回路，所以外电路中也就产生了相应的正弦电压和正弦电流，表示如下u=U m sinαi=I m sinα二、表征正弦交流电的物理量1.频率和周期正弦量每秒内变化的次（周）数，称为频率，用字母f表示，其单位为赫兹简称赫，用字母Hz来表示。

频率的其它单位还有千赫（KHz）、兆赫（MHz），它们的换算关系为：1KHz=103Hz1MHz=106Hz根据我国国家标准，供电系统采用的频率为50Hz，这个频率通常称为工业频率（简称为“工频”），另外，像美国、日本等国家的电网频率采用60Hz，通常收音机中波段的频率是530—1600KHz，短波段的频率是2.3－23MHz。

正弦量每变化一次（周）所需要的时间，称为周期，用字母T表示，其单位为秒（S）。

根据频率和周期的上述定义，它们之间有如下关系：我国工频为50Hz，则其周期为正弦量在1秒钟内变化的电角度，称为角频率，用字母ω表示。

正弦量变化一次，其电角度变化了2π弧度，1秒钟内共变化了f次，所以角频率可表示为其单位为弧度/秒（rad/s），对于工频50Hz来说，其角频率为314rad/s。

有了角频率ω的概念后，t秒钟正弦量变化的电角度可表示为α=ωt。

于是参照式（3-1），正弦交流电流、电压和电动势的表达式可表示为i=I m sinωt u=U m sinωt e=E m sinωt2.最大值与有效值正弦量在任一瞬间的值，称为瞬时值，习惯上用小写的字母来表示，如i、u、e等，见上式。

正弦量瞬时值中的最大者，称为最大值或幅值，习惯上用带下标m的大写字母来表示，如I m、U m、E m等。

在分析和计算交流电路时，为了有效地表示正弦量的大小，往往不是用它们的瞬时值或最大值来计量的，而是采用有效值来计量的。

220v是几相电几根线220v是我们常见的家用交流电电压，它在我们的日常生活中随处可见。

但是，一些朋友可能会对于220v到底是几相电几根线这个问题感到困惑。

本文将从几个方面对220v的相数、线数进行解释和分析。

首先，我们先来了解一下交流电的基本概念。

交流电的电压和电流是随时间变化的，它们的方向和大小都会不断改变。

在交流电中，有一个重要的参数叫做频率，用赫兹（Hz）来表示。

常见的电网频率是50Hz或60Hz，表示电流在1秒钟内的周期数。

在家庭用电中，我们常用的是220v的交流电。

这里的220v指的是电压的大小，它表示电流在交流时的最大值，也叫做峰值电压。

峰值电压与有效值电压之间存在一个固定的关系，对于纯正弦波的交流电来说，有效值电压等于峰值电压的0.707倍。

接下来，我们来解释一下几相电和几根线的概念。

几相电是指交流电中的相数，它表示交流电源同时提供多少个电压波形。

常见的家庭用电是单相电，即只有一个电压波形。

而工业生产中常用的是三相电，即有三个电压波形同时提供电能。

那么，几根线又是什么意思呢？根据不同的电路连接方式，电路中所需的导线数目也是不同的。

在单相电路中，一般需要两根线，即火线和零线。

火线是用来传输电能的，而零线则是用来形成回路的。

在三相电路中，一般需要三根线，即A相、B相和C相。

这三个相分别提供电能的正弦波形，它们之间的相位差是120度。

综上所述，220v是单相电，因此它在家庭用电中通常只需要两根线，即火线和零线。

通常火线的电压是220v，而零线的电压是零。

当然，在特殊情况下，家庭用电中可能会出现三相电路，这时候需要三根线，即A相、B相和C相，每个相之间的电压相差120度。

最后，我们还需要注意的是，电压和电流的大小并不代表能够传递的电能大小。

电能的大小取决于电压、电流以及功率的关系。

功率是电能传递的速率，它等于电压乘以电流。

因此，220v的电压并不意味着它可以传输更多的电能，电能的大小还需要考虑到电流的大小。
