初中物理九年级 电能表的主要参数及意义

初三物理第15章第1节电能表与电功知识精讲某某科技版【本讲教育信息】一. 教学内容：第15章第1节电能表与电功二. 重、难点1. 电能表的使用2. 电功的物理意义三. 知识点分析1. 电能表电能表是用来测量用电器消耗电能多少的仪表，把电能表正确接入电路后，电能表计数器上前后两次计数之差就是这段时间内消耗的电能。

电能表铭牌上参数的意义：220V 50Hz表示电能表应该在220V 50Hz的电路中使用；10（20）A表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过电能表的最大电流；600r/（kW·h）表示用电器消耗1kW·h的电能，电能表转盘转动600转。

使用时注意两点：一是红色框内的数字是小数，二是供电部门一般是按耗电度数的整数收费。

2. 电能的单位电能的国际单位是焦耳，简称焦（J）。

家庭常用单位是千瓦时（kW·h），俗称度。

1kW·h＝1×103××106J。

1 kW·h在数值上等于功率为1kW的用电器正常工作1h所消耗的电能。

3. 电功电能转化为其他形式的能的过程就是电流做功的过程，电流做了多少功就有多少电能发生了转化。

电功是电能转化的量度。

电流做功的概念比较抽象。

当电流通过导体时，会产生多种效应，每种效应都有对应的能量转化发生，即由电能转化成其他形式的能。

因此，可以从能量转化的角度去理解电功的意义，即电流做了多少功，就有多少电能转化为其他形式的能。

4. 影响电流做功的因素某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电时间有关。

通过实验探究知道，电功与电压、电流和通电时间这三个因素有关。

一段电路的电阻对电流做功是有影响的，为什么没提这个因素呢？这是因为一段电路的电压、电流和电阻有U ＝IR 关系，研究了其中两个，第三个也就确定了。

5. 电功的计算公式电功的计算公式为W ＝UIt 。

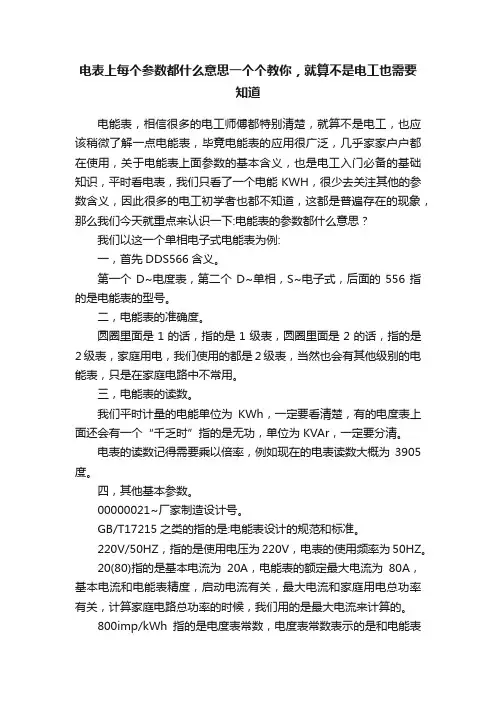

电表上每个参数都什么意思一个个教你，就算不是电工也需要知道电能表，相信很多的电工师傅都特别清楚，就算不是电工，也应该稍微了解一点电能表，毕竟电能表的应用很广泛，几乎家家户户都在使用，关于电能表上面参数的基本含义，也是电工入门必备的基础知识，平时看电表，我们只看了一个电能KWH，很少去关注其他的参数含义，因此很多的电工初学者也都不知道，这都是普遍存在的现象，那么我们今天就重点来认识一下:电能表的参数都什么意思？我们以这一个单相电子式电能表为例:一，首先DDS566含义。

第一个D~电度表，第二个D~单相，S~电子式，后面的556指的是电能表的型号。

二，电能表的准确度。

圆圈里面是1的话，指的是1级表，圆圈里面是2的话，指的是2级表，家庭用电，我们使用的都是2级表，当然也会有其他级别的电能表，只是在家庭电路中不常用。

三，电能表的读数。

我们平时计量的电能单位为KWh，一定要看清楚，有的电度表上面还会有一个“千乏时”指的是无功，单位为KVAr，一定要分清。

电表的读数记得需要乘以倍率，例如现在的电表读数大概为3905度。

四，其他基本参数。

00000021~厂家制造设计号。

GB/T17215之类的指的是:电能表设计的规范和标准。

220V/50HZ，指的是使用电压为220V，电表的使用频率为50HZ。

20(80)指的是基本电流为20A，电能表的额定最大电流为80A，基本电流和电能表精度，启动电流有关，最大电流和家庭用电总功率有关，计算家庭电路总功率的时候，我们用的是最大电流来计算的。

800imp/kWh指的是电度表常数，电度表常数表示的是和电能表相应的圈数或者脉冲数的关系:例如，这个800imp/kWh它的意思是1度电可以让电能表转800圈或者800次脉冲计量。

以上就是电能表的基本参数含义，有相关的视频教程已经发了，想要了解的朋友可以看看，关于电能表，如果你有更好的建议或者想法，可以在评论区留言，电气电工知识，一起交流，互相学习。

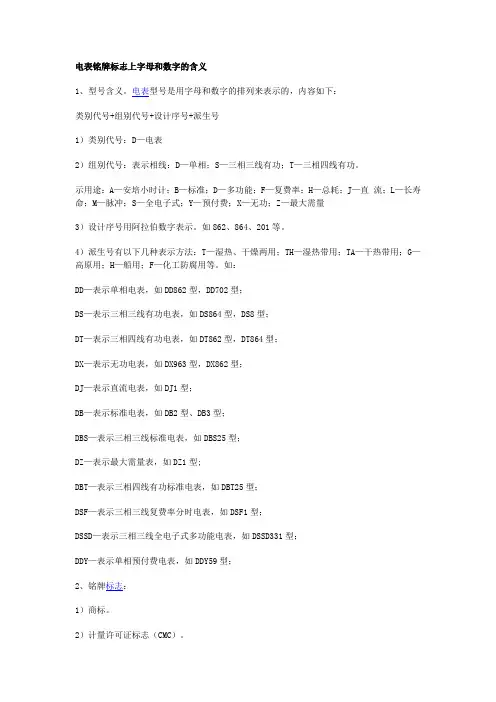

电表铭牌标志上字母和数字的含义1、型号含义。

电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号1）类别代号：D—电表2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。

示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量3）设计序号用阿拉伯数字表示。

如862、864、201等。

4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。

如：DD—表示单相电表，如DD862型，DD702型；DS—表示三相三线有功电表，如DS864型，DS8型；DT—表示三相四线有功电表，如DT862型，DT864型；DX—表示无功电表，如DX963型，DX862型；DJ—表示直流电表，如DJ1型；DB—表示标准电表，如DB2型、DB3型；DBS—表示三相三线标准电表，如DBS25型；DZ—表示最大需量表，如DZ1型;DBT—表示三相四线有功标准电表，如DBT25型；DSF—表示三相三线复费率分时电表，如DSF1型；DSSD—表示三相三线全电子式多功能电表，如DSSD331型；DDY—表示单相预付费电表，如DDY59型；2、铭牌标志：1）商标。

2）计量许可证标志（CMC）。

3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。

4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。

电表的名称及型号5）基本电流和额定最大电流。

基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。

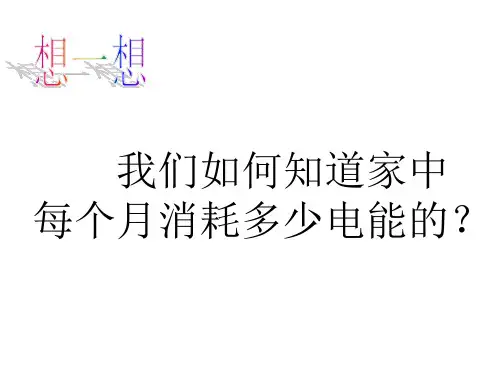

第1节电能电功第十八章电功率人教版九年级物理（初中）课堂导入问题：生活中利用的多而且方便的，是哪一种形式的能？家里的电饭锅、电热水壶都消耗电能上学骑电动车也用电能上课用的投影仪，得依靠电能工作电能确实是利用方便又广泛的能，我们用的电能来自哪里呢？1.电能的来源各种各样的发电厂和电池，把不同形式的能转化为电能，供人们使用。

火电厂化学能转化成电能风力发电站风能转化成电能太阳能发电站太阳能转化成电能一、电能各类用电器，在生产生活中把电能转化成其他形式的能电能转化成光能和内能电能转化成内能电能转化为机械能电能的国际单位：焦耳（J）生活中的电能单位：千瓦时，符号是kW·h, 俗称“度”他们之间的换算关系是：1kW·h=1×103W ×3600s=3.6 ×106J想一想你知道家里一个月要交多少电费吗?供电部门怎样来确定用户所用的电量的?（1）电能表：用来测量用电器在一段时间内消耗电能的仪表1.认识电能表IC卡式电能表电子式电能表机械式电能表二、电能的计量（2）. 电能表上个参数的含义①.220V:表示该电能表在220 V的电路中使用；②.5A:这个电能表的标定电流为5A ；③.(10A): 通过电能表的电流在短时间应用时允许大些，但不能超过10A；④. 50Hz:这个电能表在50赫兹的交流电路中使用；⑤.720r/KW.h: 电能表的铝盘转过720转时，接在电路里的用电器消耗的电能是1kW·h ；⑥.3200imp/(Kw·h):电能表上的指示灯闪烁3200次，接在电路里的用电器消耗的电能是1kW·h.本周用电：823.3kw.h-781.5kw.h=41.8kw.h①.数字表盘有5位数字，最后一位红框里表示小数位。

②.读数方法：一段时间电能表计数器前后两次读数差，就是这段时间用去的电能。

如：某电能表在一周内的示数变化为：（3）. 电能表的读数①.观察电能表表盘上前后两次的示数，它们的示数差即是所求的电能值.J 5102.1J 6106.360020圈，消耗的电能为：20则：电能表转过J 1200J 6106.3300013000h kW 1消耗的电能是：解：电能表转过一圈，⨯=⨯⨯=⨯⨯=⋅例如：某电能表的表盘上标有“3000R/KWh”字样，现只让一台40英寸彩电工作，发现一段时间内转盘转了20R ，则这段时间内，电视机消耗了多少电能？②.测出一定时间内电能表上转盘的转数，再算出电能值.（4）通过电能表求用电器消耗的电能三、电功1．概念：电流通过用电器所做的功叫电功2．电功的实质：电流做功的过程就是电能转化为其他形式能的过程。

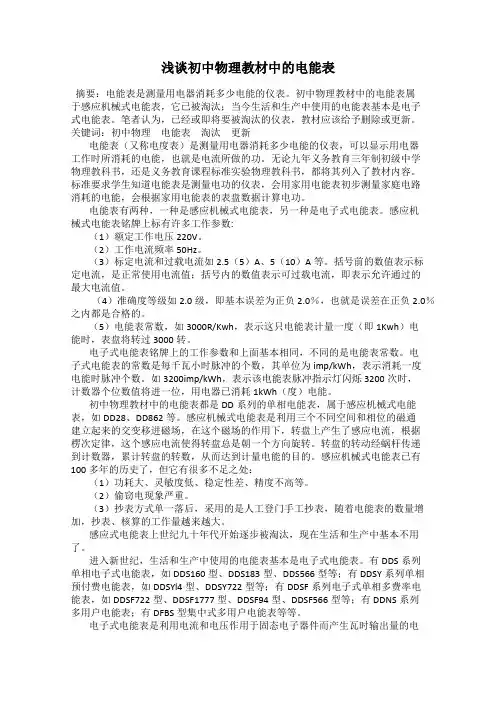

浅谈初中物理教材中的电能表摘要：电能表是测量用电器消耗多少电能的仪表。

初中物理教材中的电能表属于感应机械式电能表，它已被淘汰；当今生活和生产中使用的电能表基本是电子式电能表。

笔者认为，已经或即将要被淘汰的仪表，教材应该给予删除或更新。

关键词：初中物理电能表淘汰更新电能表（又称电度表）是测量用电器消耗多少电能的仪表，可以显示用电器工作时所消耗的电能，也就是电流所做的功。

无论九年义务教育三年制初级中学物理教科书，还是义务教育课程标准实验物理教科书，都将其列入了教材内容。

标准要求学生知道电能表是测量电功的仪表，会用家用电能表初步测量家庭电路消耗的电能，会根据家用电能表的表盘数据计算电功。

电能表有两种，一种是感应机械式电能表，另一种是电子式电能表。

感应机械式电能表铭牌上标有许多工作参数:（1）额定工作电压220V。

（2）工作电流频率50Hz。

（3）标定电流和过载电流如2.5（5）A、5（10）A等。

括号前的数值表示标定电流，是正常使用电流值；括号内的数值表示可过载电流，即表示允许通过的最大电流值。

（4）准确度等级如2.0级，即基本误差为正负2.0％，也就是误差在正负2.0％之内都是合格的。

（5）电能表常数，如3000R/Kwh，表示这只电能表计量一度（即1Kwh）电能时，表盘将转过3000转。

电子式电能表铭牌上的工作参数和上面基本相同，不同的是电能表常数。

电子式电能表的常数是每千瓦小时脉冲的个数，其单位为imp/kWh，表示消耗一度电能时脉冲个数。

如3200imp/kWh，表示该电能表脉冲指示灯闪烁3200次时，计数器个位数值将进一位，用电器已消耗1kWh（度）电能。

初中物理教材中的电能表都是DD系列的单相电能表，属于感应机械式电能表，如DD28、DD862等。

感应机械式电能表是利用三个不同空间和相位的磁通建立起来的交变移进磁场，在这个磁场的作用下，转盘上产生了感应电流，根据楞次定律，这个感应电流使得转盘总是朝一个方向旋转。

中考物理电学知识点第一部分 电功率一 、电能及电能表1、电能：电源将其他形式的能转化为电能。

用电器可以把电能转化成其他形式的能。

（将电能全部转化成内能的用电器称为纯电阻用电器。

如电饭煲、电炉子等；非纯电阻电路是有一部分电能转化成除内能以外的其他形式的能，如洗衣机，电风扇等。

2、电能的单位：国际单位是焦耳，简称焦，符号J ，常用的单位是度，即千瓦时，符号kW ·h ，1kW ·h =3.6×106J3、电能表作用：电能表是测量电功或者说是用户的用电器在某段时间内消耗电能多少的仪表。

读数：电能表的计数器上前后两次的读数之差就是用户在这段时间内用电的度数。

注意：计数器显示的数字中最后一位是小数。

表盘上的参数：220V 表示电能表应接到220V 的电路中使用；5A 表示电能表允许通过的最大电流不超过5A ；2500r/kW ·h 表示消耗1kW ·h 的电能，电能表的表盘转2500转；50HZ 表示这个电能表应接在频率为50HZ 的电路中使用。

4、电功与电能电流做功的实质：电流做功的过程实质就是电能转化成其他形式的能的过程。

电流做了多少功就有多少电能转化成其他形式的能。

电功的单位也是焦耳。

5、计算普遍适用公式W=UIt=Pt (所有电路) 即电流在某段电路上所做的功等于这段电路两端的电压和电路中的电流，和通电时间的乘积。

电压的单位用V ，电流的单位用A ，时间的单位用s ，电功的单位就是J 。

导出公式t R U R I W 22t ==（纯电阻电路） 二 、电功率1、定义：电功与时间之比。

它是表示电流做功快慢的物理量。

2、单位：国际主单位 瓦特（W ）常用单位 千瓦（kW ）换算关系 1kW=1000W3、计算 普遍适用公式 UI tW P == 推导公式 P=I 2R=U 2/R (适用于纯电阻电路)4、额定功率和实际功率额定功率：用电器在额定电压下的功率。

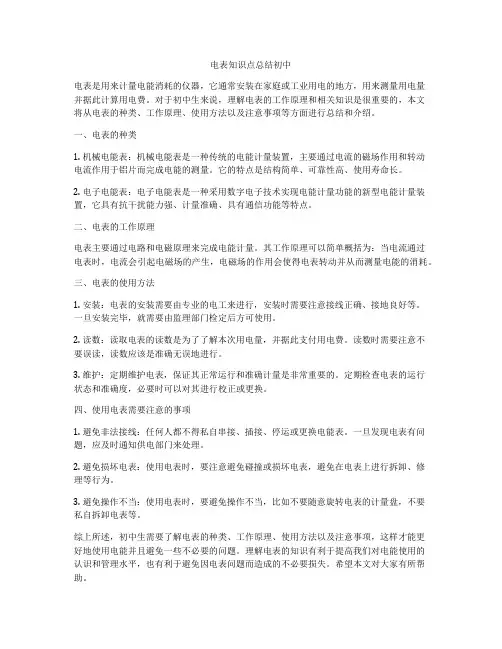

电表知识点总结初中电表是用来计量电能消耗的仪器，它通常安装在家庭或工业用电的地方，用来测量用电量并据此计算用电费。

对于初中生来说，理解电表的工作原理和相关知识是很重要的，本文将从电表的种类、工作原理、使用方法以及注意事项等方面进行总结和介绍。

一、电表的种类1. 机械电能表：机械电能表是一种传统的电能计量装置，主要通过电流的磁场作用和转动电流作用于铝片而完成电能的测量。

它的特点是结构简单、可靠性高、使用寿命长。

2. 电子电能表：电子电能表是一种采用数字电子技术实现电能计量功能的新型电能计量装置，它具有抗干扰能力强、计量准确、具有通信功能等特点。

二、电表的工作原理电表主要通过电路和电磁原理来完成电能计量。

其工作原理可以简单概括为：当电流通过电表时，电流会引起电磁场的产生，电磁场的作用会使得电表转动并从而测量电能的消耗。

三、电表的使用方法1. 安装：电表的安装需要由专业的电工来进行，安装时需要注意接线正确、接地良好等。

一旦安装完毕，就需要由监理部门检定后方可使用。

2. 读数：读取电表的读数是为了了解本次用电量，并据此支付用电费。

读数时需要注意不要误读，读数应该是准确无误地进行。

3. 维护：定期维护电表，保证其正常运行和准确计量是非常重要的。

定期检查电表的运行状态和准确度，必要时可以对其进行校正或更换。

四、使用电表需要注意的事项1. 避免非法接线：任何人都不得私自串接、插接、停运或更换电能表。

一旦发现电表有问题，应及时通知供电部门来处理。

2. 避免损坏电表：使用电表时，要注意避免碰撞或损坏电表，避免在电表上进行拆卸、修理等行为。

3. 避免操作不当：使用电表时，要避免操作不当，比如不要随意旋转电表的计量盘，不要私自拆卸电表等。

综上所述，初中生需要了解电表的种类、工作原理、使用方法以及注意事项，这样才能更好地使用电能并且避免一些不必要的问题。

理解电表的知识有利于提高我们对电能使用的认识和管理水平，也有利于避免因电表问题而造成的不必要损失。

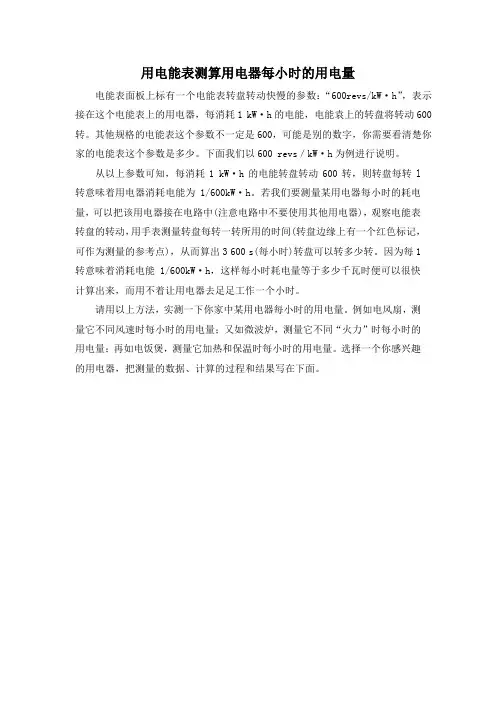

用电能表测算用电器每小时的用电量
电能表面板上标有一个电能表转盘转动快慢的参数：“600revs/kW·h”，表示接在这个电能表上的用电器，每消耗1 kW·h的电能，电能袁上的转盘将转动600转。

其他规格的电能表这个参数不一定是600，可能是别的数字，你需要看清楚你家的电能表这个参数是多少。

下面我们以600 revs／kW·h为例进行说明。

从以上参数可知，每消耗1 kW·h的电能转盘转动600转，则转盘每转l 转意味着用电器消耗电能为1/600kW·h。

若我们要测量某用电器每小时的耗电量，可以把该用电器接在电路中(注意电路中不要使用其他用电器)，观察电能表转盘的转动，用手表测量转盘每转一转所用的时间(转盘边缘上有一个红色标记，可作为测量的参考点)，从而算出3 600 s(每小时)转盘可以转多少转。

因为每1转意味着消耗电能1/600kW·h，这样每小时耗电量等于多少千瓦时便可以很快计算出来，而用不着让用电器去足足工作一个小时。

请用以上方法，实测一下你家中某用电器每小时的用电量。

例如电风扇，测量它不同风速时每小时的用电量；又如微波炉，测量它不同“火力”时每小时的用电量；再如电饭煲，测量它加热和保温时每小时的用电量。

选择一个你感兴趣的用电器，把测量的数据、计算的过程和结果写在下面。

初中关于电表知识点总结一、电表的概念电表是保护电路中主要的量度设备。

因为它接入在电路中，所以流过电表的电流和电压并不是全部的电流和电压，而是一个部分。

因为流过电表的电流极小，所以电表对电路的影响可以忽略。

电表可分为交流电表和直流电表。

电表的量度电路和显示部分电路的电源一样，都是由电源装置来提供电流和电压的。

二、电表的类型1. 钢闸电能表钢闸电能表（也叫机械式电表）是电力系统中进行电能计量的仪表之一，主要用于电供电企业的计费及用电用户监视用。

钢闸电能表常用于低压电网中，是用于单相或三相交流50Hz电能计量的电能计量设备，被广泛应用于低压用电系统中，是一种旋转电能表。

钢闸电能表是一种机械式电能表，工作原理是借助电磁感应作用。

2. 电子式电能表电子式电能表是一种新型的电能表，它不再像以前的电能表那样主要依靠机械式转盘的旋转转动，而是通过固态电子器件来靠表中心固定的微处理器进行控制，以实现计量和显示电能。

电子式电能表具有计量精度高、功能强大、结构简单、体积小巧、安装便捷、寿命长、防作弊、自诊断等优点。

电子式电能表是一种因特网领域最为活跃的设备之一，其功能和能力都是以后大规模普及时代的产物。

3. 智能电能表智能电能表是当前新型电能表中的一种类型，它在电子式电能表的基础上加入了通信功能，实现了远程数据采集、远程控制、系统监控等功能。

智能电能表广泛应用于变电站、变电所、户表等领域。

与传统电能表相比，智能电能表具有全数字化、功能丰富、通信便利、抗干扰能力强等特点。

三、电表的工作原理1. 电磁式电能表的工作原理电磁式电能表利用电流通过电磁式系统产生力矩，使旋转部件转动，转动部件通过机械传动，带动计数和显示装置，从而完成电能的计数和记录。

电磁式电能表的核心是电流线圈和铝盘，电流线圈产生电磁场，铝盘在电磁场的作用下转动，实现电能的计量。

2. 电子式电能表的工作原理电子式电能表利用电子器件进行脉冲发生和脉冲计数，通过脉冲计数来完成对电能的计量。

物理电表知识点总结大全电表是一种用来测量电能消耗的仪器。

在生活中，我们经常会遇到电表，比如家用电表、工业用电表等。

通过电表，我们可以了解自己的用电情况，避免因为用电过度而产生高昂的电费。

因此，了解电表的工作原理和知识点是非常重要的。

在本文中，我们将对物理电表的知识点进行总结，希望对大家有所帮助。

一、电表的分类1. 电能表：电能表主要用于工业和商业用电，用于测量电量和能量消耗。

2. 计量表：计量表可以分为单相表和三相表，主要用于家庭用电，测量家庭的用电情况。

3. 智能电表：智能电表是一种新型的电表，采用先进的数字技术，可以实现远程抄表和用电信息的传输，方便管理和监控。

二、电表的工作原理1. 电磁感应原理：电表的原理是基于电磁感应原理的。

当电流通过线圈时，产生的磁场会使得铝片转动，从而完成电能的测量。

2. 电动机原理：电表的电动机原理是依靠电流通过线圈产生的转矩来使得表针转动，进而测量电能的消耗。

三、电表的基本结构1. 电流线圈：电能表中的电流线圈是负责测量电流大小的部件，通过测量电流来计算电能的消耗。

2. 电压线圈：电压线圈是负责测量电压大小的部件，通过测量电压来计算电能的消耗。

3. 电动机：电能表中的电动机是负责使得表针旋转的部件，可以通过电流线圈和电压线圈产生的磁场来驱动。

4. 表针：表针是电能表上的指示器，用于指示电能的消耗情况。

5. 计数器：计数器是用于记录电能消耗的数据的部件，可以显示用电量和能量消耗。

四、电表的使用方法1. 读表：读取电表上的数字或指针，可以了解当前的用电量，以便及时调整用电情况。

2. 抄表：定期抄表是为了核对用电量和实际消耗情况，避免因为用电不当而产生高昂的费用。

3. 维护：定期对电表进行维护保养，保证电表的精准度和长久使用。

五、电表的检测和校准1. 检测：电表的检测主要是检查电表是否能正常工作，包括测量线圈的电阻和电容、检查表针的灵敏度、检查电动机的转速等。

2. 校准：电表的校准是为了保证电表的准确性和精准度，通过校准可以调整电表的灵敏度和度量范围。

电能表的电流参数对于电能表上所标电流参数“10 A (20A)”的问题这里将学习到的内容与大家交流：标定电流和额定最大电流：标定电流(额定电流):标明于表上作为计算负载的基数电流值lb额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax 电能表技术参数的选择目前在市场上常见的民用电能表的技术参数中，相同的是额定电压均为220伏、频率为50赫兹、级别为2.0级。

不同的参数是电能表的标定电流和最大额定电流。

所谓标定电流是指电能表能在长时间内正常运行的基本电流。

它是确定电能表有关特性的参数，以lb表示。

而额定最大电流是指电能表能满足其制造标准规定的准确度的最大电流值，以Imax 表示。

因此，选用什么样的电能表，用户一定要根据负荷电流的大小来确定。

用电负荷的上限应不超过电能表的额定容量，下限应不低于电能表允许误差规定的负荷电流值。

如一用户有40瓦、60瓦电灯各一只，有1000瓦的电炉一台。

根据计算，Imax= (40+60+1000) /220=5 安。

所以，应选择一只最大额定电流为5安，额定电压为220伏的单相普通型电能表。

但为了防止用户将来会增加新的用电器，建议用户选用5 (10)安的宽负载电能表，其中5为标定电流，(10)为最大额定电流。

(以下内容选自吉林物理QQ群，赵智凯上传的文章。

)关于电能表的10 (20) A电能表的标定电流的含义：家用电能表的一些错误理解电能表又叫电度表。

虽然近年来有电子电能表产品出现，但广泛应用的仍是感应系电能表，感应系电能表从原理到使用都与中学物理教学中最常见的磁电系直流电流表、电压表不同。

用我们熟悉的磁电式直流电流表、电压表的使用知识套用在感应系电能表的使用上常出现一些误解。

感应系电能表没有指针，而是通过转盘的转动带动积算机构，显示耗用电能随时间增长积累的总和，属积算式仪表，没有量限，也不存在超过量限问题。

电能表所标电压、电流值为所接负载电路电压、电流，与用电器上所标的决定用电器额定功率的电压、电流值不同。
