-轨道衡无人值守系统-

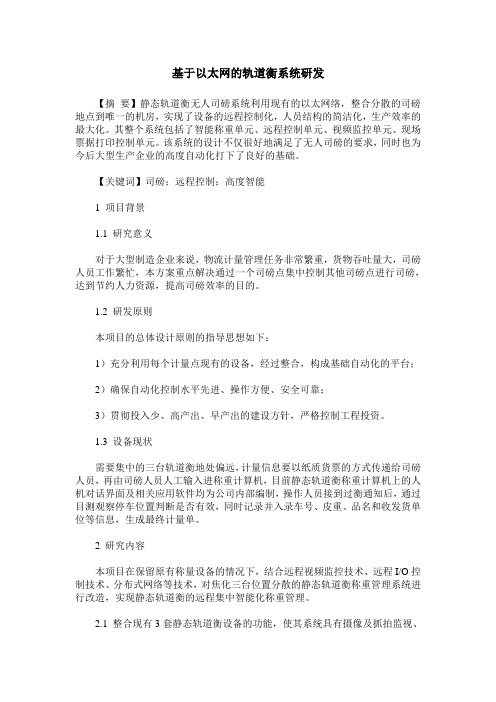

基于以太网的轨道衡系统研发【摘要】静态轨道衡无人司磅系统利用现有的以太网络，整合分散的司磅地点到唯一的机房，实现了设备的远程控制化，人员结构的简洁化，生产效率的最大化。

其整个系统包括了智能称重单元、远程控制单元、视频监控单元、现场票据打印控制单元。

该系统的设计不仅很好地满足了无人司磅的要求，同时也为今后大型生产企业的高度自动化打下了良好的基础。

【关键词】司磅；远程控制；高度智能1 项目背景1.1 研究意义对于大型制造企业来说，物流计量管理任务非常繁重，货物吞吐量大，司磅人员工作繁忙，本方案重点解决通过一个司磅点集中控制其他司磅点进行司磅，达到节约人力资源，提高司磅效率的目的。

1.2 研发原则本项目的总体设计原则的指导思想如下：1）充分利用每个计量点现有的设备，经过整合，构成基础自动化的平台；2）确保自动化控制水平先进、操作方便、安全可靠；3）贯彻投入少、高产出、早产出的建设方针，严格控制工程投资。

1.3 设备现状需要集中的三台轨道衡地处偏远，计量信息要以纸质货票的方式传递给司磅人员，再由司磅人员人工输入进称重计算机，目前静态轨道衡称重计算机上的人机对话界面及相关应用软件均为公司内部编制，操作人员接到过衡通知后，通过目测观察停车位置判断是否有效，同时记录并入录车号、皮重、品名和收发货单位等信息，生成最终计量单。

2 研究内容本项目在保留原有称量设备的情况下，结合远程视频监控技术、远程I/O控制技术、分布式网络等技术，对焦化三台位置分散的静态轨道衡称重管理系统进行改造，实现静态轨道衡的远程集中智能化称重管理。

2.1 整合现有3套静态轨道衡设备的功能，使其系统具有摄像及抓拍监视、称重、数据和图象保存、现场操作、远程异地操作、远程异地访问和数据即时传输等功能2.2 新建一套远程监控系统，使其具有远程监控无人值守司磅点所有电器设备状况2.3 完善现场基础自动化设备，使各个司磅点的基础自动化设备满足项目整体的要求2.4 自主研发流媒体服务器，使其具有能实时显示现场画面，并能保存随时提供调阅2.5 以电子货票取代目前使用纸质货票，在称重程序中进行信息的自动匹配2.6 实现司磅完毕后可以远程打印小票作为计量凭证3 研究目标将条件好的一台轨道衡设置成中心控制点来远程控制2台轨道衡进行司磅是较好的可行办法，目标：系统界面布置简单、合理、美观、操作简易。

轨道衡在货运站点的自动化系统中的应用随着物流行业的快速发展，货运站点成为物流运输网络中不可或缺的重要组成部分。

为了提高货物的安全性、减少人力成本和提高运营效率，货运站点开始采用自动化系统。

在这些自动化系统中，轨道衡起到了关键的作用。

本文将探讨轨道衡在货运站点的自动化系统中的应用，并分析其优势和挑战。

首先，我们来了解一下轨道衡的定义。

轨道衡是一种专门用于称重火车、列车或轨道车辆的设备，常常安装在货运站点的铁路、地铁或轻轨交通系统中。

它能够准确地测量运输中的货物重量，并将数据传输给自动化系统。

在货运站点的自动化系统中，轨道衡被用来进行货物称重、监测货物运输并提供数据支持。

货运站点的自动化系统通过使用轨道衡可以实现许多功能。

首先，轨道衡可以准确地测量货物的重量。

在货物装卸过程中，轨道衡可以迅速记录货物的重量信息，确保货物不会超载，并提供准确的运输数据。

这对于保障货物运输的安全性和合规性非常重要。

此外，轨道衡还可以监测货物的位置和运输轨迹。

当货物经过轨道衡时，它的重量和位置信息会被记录并传输给自动化系统。

通过与其他设备的连接，系统可以实时追踪货物的运输进程，确保货物按计划到达目的地，并提供实时的物流数据。

在货运站点中，轨道衡的自动化应用可以提高运营效率。

传统的人工称重方法通常需要人力操作，耗费时间且易出错。

而轨道衡可以自动完成称重过程，减少了人力成本和提高了作业效率。

此外，轨道衡与其他设备的无缝连接，可以实现货物的自动化分类和分配，减少了人工干预，提高了货物处理效率。

然而，轨道衡在货运站点自动化系统中的应用还面临一些挑战。

首先，轨道衡的精度和稳定性需要得到保障。

由于重要性，轨道衡的准确性必须达到国家和行业标准。

任何因素，如温度、湿度和振动，都可能对轨道衡的精度产生影响。

因此，货运站点需要定期维护和校准轨道衡，以确保其稳定性和准确性。

此外，轨道衡应用的自动化系统需要拥有合理的数据处理和存储能力。

货运站点的数据量巨大，需要一个强大的数据处理系统来分析和存储这些数据。

动态轨道衡无人职守计量系统说明书及维护手册一 专用名词现场端（设备、软件）：指安置在秤房内的工控机、视频服务器等设备及软件。

控制端（设备、软件）：指安置在司秤员所在位置处的设备及软件。

二 系统工作流程三 硬件系统说明控制端处的硬件设备主要为高配置的普通PC 机。

现场端处的主要硬件设备有车号识别系统、工控机系统及网络视频服务系统组成。

1、 车号识别系统。

其主要作用为通过获取安装在车厢底部的射频标签来获得该车的控制端车型及车号。

如下图所示：包括天线和解码器两部分。

其线路连接如下：附现场天线图及485/232芯片图:2、工控机及液晶显示器工控机所连接的工作线路有：电源线、显示器的视频信号线、网线、两路衡器通道线、COM口上的车号识别信号线、鼠标、键盘等。

每台工控机的IP地址见后表。

3、网络视频服务系统采用海康威视的H8000系列，每台设备可以最多转发四路视频信号。

设备的IP地址见后表。

H8000系列的后面板如下图所示:其中红色方框标注的视频接口部分有上面一排四个输入口和下面一排四个输入口。

另外还有可直接连接显示器的VGA接口及网络连接口。

设备外接两路（三路）有源摄像头，每路摄像头均有独立的电源线和信号线。

如下图所示:为使摄像头在夜晚也能正常工作，每个秤房均安装有两台大功率照明设备灯的开关由安装在屋内的时控开关来自动切换，首先按“定时”按钮，进入“开”设置，依次调节“星期”“小时”和“分”按钮，设定需要接通开关的时间，然后再次按下“定时”按钮，进入“关”设置，依次调节“星期”“小时”和“分”按钮，设定需要断开开关的时间。

设定完毕后，按“时钟”键返回或不做任何操作等待时控开关自动返回。

然后根据当前时间与设定时间的比较，按“自动/手动”来将显示面板上的黑色三角符号从“开”（或“关”）切换至“自动”即可。

四软件系统说明软件系统共分为四部分：现场端模块、控制端模块、波形查看及录象回放模块。

1、现场端模块现场端模块的主要功能是将每一列车经过时所计算到的重量及车号记录下来并传输到远程的控制端。
