钢结构施工方法预制构件的安装步骤与注意事项钢结构施工中,预制构件的安装非常重要,它直接关系到整个建筑的安全和稳定性。
本文将介绍钢结构施工中预制构件的安装步骤以及需要注意的事项。
一、施工准备在进行预制构件的安装之前,必须进行充分的施工准备工作。
包括但不限于:施工现场的清理和平整,施工设备和工具的准备,安全防护设施的设置等。
只有确保施工现场安全有序,才能进行后续的预制构件安装工作。
二、构件运输与搬运1. 对预制构件进行包装和标记,保护其表面不受损坏。
标记应准确明确,以便按照图纸要求进行正确的安装。
2. 运输前,检查车辆的承重能力和稳定性,采取合理的固定措施,避免发生运输事故。
3. 到达施工现场后,根据工程要求,在临时堆放场地进行预制构件的集中堆放,并确保各个构件之间保持一定的间隔,避免受到外力损坏。
4. 使用起重机械或其他合适的搬运设备进行构件的搬运,注意操作的稳定性和安全性,避免对构件造成损坏。
三、构件的就位与固定1. 在预制构件安装前,要按照设计要求进行基础的验收和定位,确保基础的平整度和垂直度满足施工要求。
2. 根据构件安装的顺序,先安装主体构件,再安装次要构件。
按照图纸和设计要求,将构件准确放置在定位座上,确保构件之间的连接平稳无缝。
3. 在构件安装过程中,使用校正工具保证构件的位置和方向准确无误。
对于拼装构件,要确保各个构件之间的配合精度。
4. 使用合适的螺栓、焊接等方式进行构件的固定,确保连接的牢固和可靠。
焊接过程中,注意焊缝的均匀性和焊接质量,避免出现焊接缺陷和弱点。
四、安装后的检查与验收1. 对已安装的预制构件进行检查,确保其位置、尺寸和垂直度满足设计要求,检查各个连接处是否紧固可靠。
2. 进行预制构件的质量验收,包括外观质量、防腐蚀处理等方面,确保其符合相关标准和要求。
3. 在安装完成后,及时清理和处理施工现场,保持整洁有序,并进行安全评估,确保工地安全。
五、注意事项1. 在施工过程中,严格遵守相关安全操作规程,佩戴必要的个人防护装备,确保自己的人身安全。
铁制结构厂房安装施工及方案
简介
铁制结构厂房通常都是预制和标准化的,这有利于安装和组装的效率。
本方案将介绍铁制结构厂房的安装施工流程和方案。
施工流程
1. 准备工作:测量、钢材的切割和加工、打标记。
2. 安装钢架:立柱、檩条、横梁和二次梁。
这些必须根据工程图纸精确放置。
3. 完成钢架:将横梁和檩条等零部件连接到立柱上。
4. 安装门和窗:将门和窗安装在厂房中预留的位置上。
5. 安装屋面:先要安装屋架和托架,然后在螺栓上连接视觉,顶部要上防水层。
6. 安装外墙和隔墙:预制的墙板通过螺丝钉或螺栓固定在钢架上,由此组成外墙和隔墙。
安装方案
1. 网格布局方案:不仅让工人能够齐头并进,还可以更快地组
装钢架和围墙。
所有的支架在此方案下都应该按照工程图纸上的标
准放置。
2. 径向安装方案:安装横梁垂直立柱,有效地保证施工速度和
安全。
3. 高空滑轨方案:这种方案在屋顶安装了滑轨,不再需要任何
升降设备和机械装置(比如:脚手架、升降机等)。
总结
铁制结构厂房安装施工要根据设计图纸中精确计算的数据进行,每个阶段都应该有专业的技术人员进行质量检查保证安全。
以上三
个方案可以根据实际情况进行选择,确保施工进度和质量的有效控制,保证施工的质量和安全性。

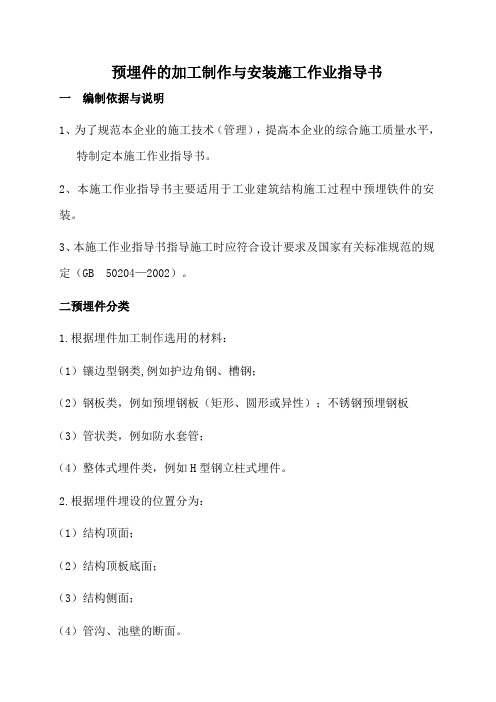

预埋件的加工制作与安装施工作业指导书一编制依据与说明1、为了规范本企业的施工技术(管理),提高本企业的综合施工质量水平,特制定本施工作业指导书。
2、本施工作业指导书主要适用于工业建筑结构施工过程中预埋铁件的安装。
3、本施工作业指导书指导施工时应符合设计要求及国家有关标准规范的规定(GB 50204—2002)。
二预埋件分类1.根据埋件加工制作选用的材料:(1)镶边型钢类,例如护边角钢、槽钢;(2)钢板类,例如预埋钢板(矩形、圆形或异性);不锈钢预埋钢板(3)管状类,例如防水套管;(4)整体式埋件类,例如H型钢立柱式埋件。
2.根据埋件埋设的位置分为:(1)结构顶面;(2)结构顶板底面;(3)结构侧面;(4)管沟、池壁的断面。
三预埋件材料要求1.材料的资料要求(1)各种规格、型号、各个批量的钢材、焊条、焊剂的牌号的出厂质量证明书或试验报告(含复试报告、进口钢材化学成分分析和焊接试验)必须齐全。
(2)钢材机械性能(如屈服点、抗拉强度、伸长率、冷弯等)、化学成分、可焊性和其他专项(如疲劳强度、冲击韧性等)均必须符合国家标准规定的要求。
(3)钢材、焊条、焊剂规格、型号(含牌号)、化学成分、力学性能等必须与设计提出的要求相符合。
2.材料的外观、外形等要求(1)符合标准规范:钢材表面应清洁,不得有裂缝、结疤和折叠,如经除锈后仍留有麻点的钢材,严禁按原规格使用;焊条药皮不应酥松脱落,焊芯不应锈蚀;焊剂应避免被锈垢、氧化铁皮和油脂等污染。
(2)满足设计要求:钢材的规格、形状、尺寸、数量和锚固长度,应根据设计图纸注明的要求进行配置,若有变更,应有设计变更通知;焊条的选用按图纸要求采用,并遵循焊缝金属与母材等强度的原则。
3.材料的现场质量管理(1)材料管理与堆放①由于钢材供应渠道多且乱,为防止混钢号、混炉号而造成质量事故,钢材进场时必须严格按钢号、炉(罐)号(或批号)及直径分批验收。
②钢材及制作好的预埋件露天堆放时,场地要干燥,四周应有排水设施;应分类放置,注意防锈、防损坏。
钢构件安装施工方法钢构件在建筑行业中起到了至关重要的作用,它们被广泛应用于大型工业建筑、桥梁、体育馆等领域。
钢构件的安装过程涉及多个环节和方法,保证其施工质量与安全性是至关重要的。
本文将介绍一些常用的钢构件安装施工方法,以供参考。
一、前期准备工作1. 确定安装方案:在进行钢构件安装前,必须制定详细的安装方案。
方案应包括安装顺序、吊装设备的选择、临时支撑结构的设计等内容,以确保整个安装过程的顺利进行。
2. 现场勘察与测量:在施工前,对安装场地进行现场勘察,并进行精确的测量工作。
这些数据将作为后续钢构件制作和安装的基础。
二、吊装与安装1. 吊装设备选择:根据钢构件的重量和形状,选择适当的吊装设备,如起重机、吊车等。
确保安装过程中吊装设备的安全性和稳定性。
2. 吊装顺序:按照安装方案确定钢构件的吊装顺序。
通常情况下,应从下至上、从内至外进行安装,确保安装的均衡性和稳定性。
3. 吊装方法:采用合适的吊装方法,如斜吊、直吊等,根据具体情况选择最适合的方式。
在进行吊装时,要注意吊装点的选择和布置,以确保钢构件的安全吊装。
4. 连接与固定:在完成钢构件的吊装后,进行连接与固定工作。
根据施工图纸和设计要求,采用焊接、螺栓连接等方式进行固定,确保连接的牢固性和安全性。
三、质量控制与安全管理1. 质量控制:钢构件的安装应符合相关的质量标准和规范要求。
在各个施工环节中,要加强质量控制,及时发现和解决施工中的质量问题,确保安装的质量合格。
2. 安全管理:钢构件安装涉及到高空作业和重型设备操作,安全管理至关重要。
施工单位应加强对工人的培训,确保其具备相应的技能和安全意识。
同时,要提供必要的安全保护设施,并定期进行安全检查,确保施工过程中的安全。
四、验收与维护1. 验收:在钢构件安装完成后,进行验收工作。
验收应根据相关规范和设计要求,对钢构件的尺寸、连接、固定等进行检查,确保其质量和功能符合要求。
2. 维护与保养:完成验收后,钢构件需要进行定期的维护和保养工作。
钢结构制作、安装、焊接工艺流程一、制作工艺流程1. 设计和准备:根据项目需求和设计要求,进行钢结构的设计和规划。
确定结构的构造和尺寸,选择合适的钢材。
2. 材料准备:根据设计要求,采购和准备所需的钢材。
确保钢材的质量和符合相应的标准。
3. 钢材加工:对钢材进行切割、钻孔、冲压等加工工艺,制作出符合设计要求的构件。
4. 构件组装:将加工好的钢构件按照设计要求进行组装。
采用焊接、螺栓连接等方式,确保构件的稳固和结构的强度。
5. 表面处理:对钢结构进行除锈、喷漆或镀锌等表面处理,提高抗腐蚀能力和美观度。
二、安装工艺流程1. 地基准备:根据设计要求进行地基的开挖和处理。
确保地基的平整和稳固。
2. 安装准备:将制作好的钢构件运输到安装现场。
进行梳理和检查,确保构件无损坏。
3. 构件安装:按照设计图纸和安装方案,将钢构件进行起吊和定位,采用起重设备进行安装。
4. 连接与固定:对构件进行焊接、螺栓连接或钢槽连接,确保构件之间的稳固和结构的整体性。
5. 安全检查:完成安装后,对整体结构进行安全检查和质量验收。
确保结构的稳定和安全。
三、焊接工艺流程1. 准备工作:清理钢构件表面的污垢和氧化物,确保焊接质量。
2. 焊接设备准备:检查焊机和焊接电源的连接,确保设备正常工作。
3. 焊缝准备:根据设计要求,在构件上划线,清理焊缝的边缘并进行坡口处理。
4. 焊接操作:根据设计要求选择合适的焊接方法,进行焊接操作。
确保焊缝的质量和强度。
5. 焊后处理:焊接完成后,对焊缝进行清理和表面处理。
检查焊缝的质量和外观。
以上是钢结构制作、安装、焊接工艺流程的基本步骤和流程,具体操作要根据项目需求和设计要求进行调整和执行。
在整个过程中,需要严格按照相关法规和标准进行操作,确保工艺流程的安全和质量。
钢结构制作与安装施工方案钢结构制作与安装施工方案一、施工前准备工作1. 安全交底:对施工人员进行安全交底,强调施工过程中的安全注意事项,并确保施工人员掌握相关安全操作知识。
2. 施工方案设计:根据施工图纸和工程要求,制定详细的施工方案,包括工序、施工顺序、安装要求等。
3. 材料准备:根据施工方案和计划,准备好所需的钢材、焊接材料、固定件等。
4. 设备检查:检查所需施工设备的工作状态、安全性能和操作规范,确保设备运行正常。
5. 施工现场清理:对施工现场进行清理,清除垃圾和杂物,确保施工环境整洁。
二、制作工序1. 根据施工图纸和规范要求,对所需钢材进行材料验收,包括外观检查、尺寸测量、化学成分分析、力学性能测试等。
2. 进行切割工序,根据图纸要求将钢材切割成所需尺寸,并对切割面进行清理和整理。
3. 进行钢材的预处理工序,包括除锈、喷漆等,以提高钢结构的抗腐蚀性能和外观质量。
4. 进行钢材的加工工序,包括钢板的冷冲压、钢管的弯曲、钢梁的焊接等,以满足结构设计和安装要求。
5. 进行组装工序,按照施工图纸和规范要求,将加工好的钢材进行组装,使用专用固定件进行连接,并进行初步验收。
三、安装工序1. 基础预埋件的安装:根据设计图纸和要求,在预先施工好的混凝土基础上安装预埋件,包括螺栓、焊接板等。
2. 钢结构安装:根据施工方案和顺序安装钢结构,包括组装好的钢梁、柱、桁架等,使用专用设备(如吊车、起重机等)进行吊装和定位。
3. 钢结构的连接:采用焊接、螺栓连接等方式,将各个部件进行固定连接,并进行强度验收和质量检查。
4. 钢结构的调整:根据设计要求和装配精度要求,对安装好的钢结构进行调整,包括水平、垂直、平面等方向的调整,以保证结构的准确度和稳定性。
5. 钢结构的防腐处理:根据设计要求和工程环境,对钢结构进行防腐处理,包括喷涂防腐漆、涂刷防腐涂料等,以提高钢结构的抗腐蚀性能和使用寿命。
6. 安全验收和质量检查:对安装好的钢结构进行全面的安全验收和质量检查,确保各项指标符合规范要求,并做好相关记录和报告。
装配式建筑施工中的钢结构构件制作与安装措施钢结构是一种重要的建筑材料,它具有高强度、轻质化、耐腐蚀等优点,因此在装配式建筑施工中被广泛应用。
钢结构构件的制作和安装是整个施工过程中关键的环节,本文将详细介绍装配式建筑施工中钢结构构件的制作与安装措施。
一、钢结构构件制作1. 材料准备在进行钢结构构件的制作之前,需要准备好所需的材料。
这包括各种规格的钢板、角钢、槽钢等。
确保材料质量符合相关标准,并按照设计要求进行分类存放。
2. 切割加工钢板是常见的钢结构构件材料之一,在其制作过程中需要进行切割加工。
常用的切割方法包括气割、火焰等离子切割和机械切割。
根据设计图纸和尺寸要求,将钢板按照需要的尺寸进行切割。
3. 焊接连接焊接是将不同形状和尺寸的钢板通过焊接方式连接在一起以形成所需结构形状的关键步骤。
常用的焊接方法包括电弧焊、氩弧焊和氩弧保护焊等。
在进行焊接操作时,需要严格掌握焊接工艺规范,确保焊缝质量符合要求。
4. 表面处理钢结构构件在制作完成后,还需要进行表面处理以提高其防腐蚀性能和美观度。
常用的表面处理方法包括喷涂防锈漆、热镀锌和搪瓷等。
根据具体要求选择适当的表面处理方法,并确保施工环境符合要求,以保证表面处理效果。
二、钢结构构件安装1. 准备工作在进行钢结构构件的安装之前,首先需要做好准备工作。
包括制定安装方案、搭设施工平台和组织人员等。
确定好施工现场布置和安全措施,确保安装过程中的顺利进行。
2. 预埋件固定预埋件是在施工装配式建筑过程中提前埋设在混凝土或其他基础结构中的零部件,在钢结构构件安装过程中起到固定连接作用。
根据设计要求和图纸,将预埋件与钢结构构件进行合理连接,确保连接牢固。
3. 起吊安装根据安装方案和吊装计划,使用起吊设备将钢结构构件进行起吊,并准确放置在指定位置。
在起吊过程中需要注意保持平衡,防止倾斜或晃动导致不安全因素出现。
4. 连接固定钢结构构件安装到位后,需要进行连接固定以保证整个结构的稳定性。
钢结构制作安装施工方案一、项目背景钢结构作为一种重要的建筑结构形式,在工业和商业领域中得到广泛应用。
钢结构具有结构稳定、重量轻、施工周期短等优点,因此在高层建筑、厂房、桥梁等领域中被广泛采用。
本文档将详细介绍钢结构制作安装施工方案,包括施工流程、安全措施、质量控制等方面。
二、施工流程1. 钢结构制作钢结构的制作是整个施工过程的第一步。
根据施工图纸和设计要求,进行钢材的切割、钻孔、焊接等工艺操作。
在制作过程中,需要保证钢材的尺寸精确、焊接工艺符合要求。
2. 钢结构运输钢结构制作完成后,需要进行运输到施工现场。
根据结构件的大小和重量,选择合适的运输工具和运输路线,确保结构件在运输过程中不受损坏。
钢结构安装是整个施工过程的重要环节。
首先需要进行基础的处理,包括基坑挖掘、基础浇筑等工作。
然后根据施工图纸,将预制的钢结构件按照顺序进行安装。
在安装过程中,要确保结构件的垂直度、水平度满足要求,并进行必要的调整和校正。
钢结构安装完成后,需要进行结构件之间的连接。
常用的连接方式包括螺栓连接、焊接连接等。
在连接过程中,要保证连接的牢固性和稳定性。
5. 钢结构防腐钢结构在使用过程中容易受到氧化和腐蚀的影响,因此需要进行防腐处理。
常用的防腐方法包括喷涂防腐漆、热镀锌等。
防腐处理能够延长钢结构的使用寿命,提高结构的稳定性和安全性。
钢结构安装完成后,需要进行验收工作。
验收内容包括结构的尺寸、材质、连接方式等方面。
只有通过验收,钢结构才能够正式投入使用。
三、安全措施在钢结构制作安装施工过程中,应该始终注重安全工作。
以下是常见的安全措施:1.工地安全防护:在施工现场设置警示标志、防护栏杆等设施,确保工人的安全。
2.动火安全:钢结构制作和安装过程中,需要进行焊接和切割等工艺操作,应有专门的人员进行指导,并采取防火措施。
3.高空安全:钢结构安装往往涉及到高空作业,工人必须佩戴防滑鞋、安全带等防护装备,并严格遵守操作规程。
4.电气安全:在钢结构的电气设备安装过程中,应使用符合安全标准的电器设备和线缆,并定期进行检查和维护。
金属构件安装步骤
本工程金属工程以小五金安装、栏杆扶手安装等为主。
1、门锁、铰链
(1)门铰链:铰链上面一片的顶缘应距门樘槽口的边缘15cm,下面一片的底缘应距完成地面25cm,如有三片铰链时,中间一片应装配于上下两片间距的中央;
(2)台柜门铰链、门止、拉手:装配位置由设计人员指定;
(3)门锁:除另有规定外,锁把手的中心应距完成地面的1m;
2、装配五金
(1)所有的五金的装配应严格遵守出品厂家说明书的规定施工,装配五金时,如用木螺丝紧固者,应先用木钻将各种螺丝本身长度的一般深度,再将螺丝旋入,无论如何不得用钉锤将螺丝直接钉入。
(2)凡装配五金,有需要使用样板,以便装配准备时,施工人员应随时提供该样板可用金属或木制,使用应经业主认可。
构件安装操作规程1.前期准备在进行构件安装之前,需要做好一些前期准备工作。
首先,完整地了解和熟悉施工图纸和构件安装说明书,明确安装目标和要求。
其次,检查所需要的构件及相关工具材料是否齐全,并确保其符合相关标准和规定。
此外,对安装现场进行清理,保持整洁,并进行必要的防护措施,确保施工环境安全。
2.施工现场布置在开始安装工作之前,必须对施工现场进行布置。
首先,确定构件的安装位置和顺序,并对施工现场进行标志和划分,定义工作区域和通道。
然后,对安装现场进行测量和控制,确保尺寸和标高的准确性。
最后,设置必要的临时支撑、支架和防护措施,确保施工过程中的安全和稳定。
3.构件验收和处理在进行构件安装之前,必须对所要安装的构件进行验收和处理。
首先,进行物资验收,检查构件的数量、质量和规格是否符合要求。
然后,对构件进行清洁和表面处理,确保其无油污、无锈蚀和平整。
最后,对构件进行检查,排除有关质量和规格的问题,确保其适用于安装工作。
4.构件安装步骤构件安装的具体步骤会因不同的构件类型和安装要求有所不同,但一般包括以下几个基本步骤:4.1定位和对齐:将构件准确定位并与其他构件进行对齐,确保其符合施工图纸和设计要求。
可以使用测量工具和辅助设备来帮助定位和对齐。
4.2固定和连接:使用合适的固定和连接方式,将构件固定在安装位置上,确保其稳定和牢固。
可以使用螺栓、焊接、胶粘等方式进行固定和连接。
4.3调整和调节:根据需要,对已安装的构件进行调整和调节,以确保其水平、垂直和平整。
可以使用水平仪、尺子、调节器等工具进行调整和调节。
4.4检查和验收:在完成构件安装后,进行检查和验收工作。
确保构件安装的质量和效果符合要求,排除有关质量和规格的问题。
5.安装记录和报验在完成构件安装后,必须进行安装记录和报验工作。
记录安装的构件信息,包括构件的名称、型号、数量、质量等。
同时,记录安装的过程和结果,包括安装人员、安装时间、安装工艺等。
然后,进行安装的报验,由专业人员进行检查和验收,确保安装工作的质量和安全。
