一、概述三相异步电动机是工业生产中常用的一种电动机类型，它具有结构简单、可靠性高、功率密度大等特点，广泛应用于各种生产设备中。
在实际运行中，为了使三相异步电动机能正常运行，需要正确选择主回路元件并进行正确的接线操作。
本文将围绕三相异步电动机单向运行主回路元件选择及接线操作展开阐述。
二、主回路元件选择1.断路器：在选择断路器时，需要考虑电动机的额定电流和短路保护能力，一般选择与电动机额定电流相匹配的断路器，在短路保护能力上要求不低于电动机额定电流的6-10倍。
2.热综合开关：热综合开关用于过载保护，在选择时要考虑电动机的额定电流和热综合开关的额定电流，以确保过载时能及时跳闸保护电动机。
3.接触器：接触器用于控制电动机的启停，需要根据电动机的功率和负载特性选择合适的接触器，以确保电动机正常启停。
4.热综合过载保护装置：热综合过载保护装置主要用于保护电动机在运行过程中的热负荷，需要根据电动机的额定功率和负载特性选择合适的热综合过载保护装置。
5.电动机的主回路排线：电动机主回路排线需根据电动机额定电压和额定电流选择合适的截面积和材质，以确保电流的传输不会造成线路过热损坏。
三、接线操作1.断路器接线：在接线时，首先需要将断路器的主通电线和电动机主线连接，确保连接牢固，然后将断路器的控制线与控制系统连接。
2.热综合开关接线：热综合开关需要与电动机主回路排线相连接，同时接线时要注意热综合开关的额定电流和电动机的额定电流需匹配，确保过载时能及时跳闸。
3.接触器接线：接触器需要与电动机的主回路排线连接，并与控制系统连接，确保在启停时能正常进行控制操作。
4.热综合过载保护装置接线：热综合过载保护装置需要与电动机的主回路排线连接，并与控制系统连接，确保在电动机运行过程中能对热负荷进行有效保护。
5.电动机的主回路排线接线：电动机的主回路排线需要与断路器、热综合开关、接触器和热综合过载保护装置相连接，确保电流的传输安全可靠。

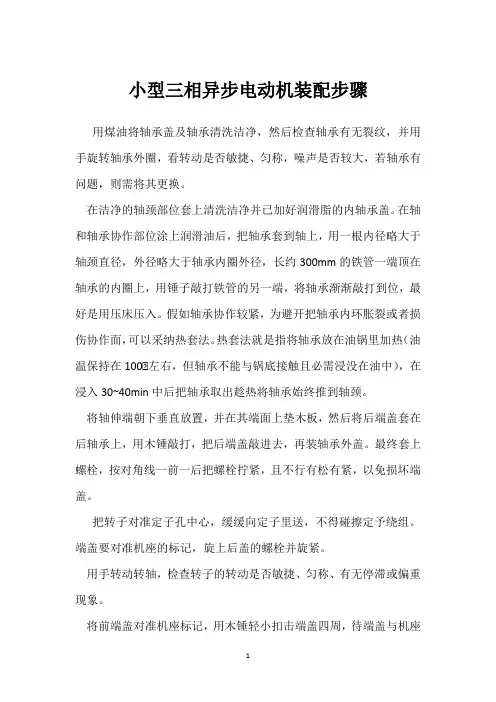

小型三相异步电动机装配步骤
用煤油将轴承盖及轴承清洗洁净，然后检查轴承有无裂纹，并用手旋转轴承外圈，看转动是否敏捷、匀称，噪声是否较大，若轴承有问题，则需将其更换。
在洁净的轴颈部位套上清洗洁净并已加好润滑脂的内轴承盖。
在轴和轴承协作部位涂上润滑油后，把轴承套到轴上，用一根内径略大于轴颈直径，外径略大于轴承内圈外径，长约300mm的铁管一端顶在轴承的内圈上，用锤子敲打铁管的另一端，将轴承渐渐敲打到位，最好是用压床压入。
假如轴承协作较紧，为避开把轴承内环胀裂或者损伤协作面，可以采纳热套法。
热套法就是指将轴承放在油锅里加热（油温保持在100℃左右，但轴承不能与锅底接触且必需浸没在油中），在浸入30~40min中后把轴承取出趁热将轴承始终推到轴颈。
将轴伸端朝下垂直放置，并在其端面上垫木板，然后将后端盖套在后轴承上，用木锤敲打，把后端盖敲进去，再装轴承外盖。
最终套上螺栓，按对角线一前一后把螺栓拧紧，且不行有松有紧，以免损坏端盖。
把转子对准定子孔中心，缓缓向定子里送，不得碰擦定予绕组。
端盖要对准机座的标记，旋上后盖的螺栓并旋紧。
用手转动转轴，检查转子的转动是否敏捷、匀称、有无停滞或偏重现象。
将前端盖对准机座标记，用木锤轻小扣击端盖四周，待端盖与机座
合拢后，拧上端盖紧固螺栓（应按对角线逐步拧紧）。
安装前轴承盖之前，先用一根一头与轴承内螺纹相配的穿心钢丝穿过端盖拧在轴承内盖的任一螺孔上，再将前轴承外盖套入轴颈并把钢丝穿入任一螺孔。
外盖与端盖合拢后，应使得内外盖及端盖的三个螺孔也在同一条中心线上，拧上螺栓，取出穿心钢丝，将其余螺栓依次穿入并旋紧。
三相异步电动机的组成及连接方法培训三相异步电动机是一种广泛应用于工业领域的电动机，它具有结构简单、工作可靠、效率高等优点，在现代工业生产中有着不可或缺的作用。
本文将介绍三相异步电动机的组成及连接方法。
一、三相异步电动机的组成三相异步电动机由定子和转子两个主要部分组成。
1. 定子：定子是三相异步电动机的固定部分，主要由定子铁心和定子绕组组成。
定子铁心是由堆叠叠压而成的硅钢片组成，具有较高的导磁性能和低的磁滞损耗，用于承载定子绕组以及提供磁路。
定子绕组是由三相绕组和绝缘材料组成，一般采用对称式绕组。
每个相上的绕组平行连接，形成三个相对称的线圈。
定子绕组是通过绝缘材料将导体绕制在定子铁心上，并固定在槽槽中。
2. 转子：转子是三相异步电动机的旋转部分，主要由转子铁心和导条组成。
转子铁心通常由多个鳞片叠压而成，鳞片之间通过槽连接形成一个闭合的结构。
转子铁心的外形一般为圆筒形或圆錐形。
导条是通过形成导条槽的方式放置在转子铁心上的，其数量等于转子铁心鳞片的数量。
导条采用导电良好的材料制成，常见的材料有铜、铝等。
二、三相异步电动机的连接方法三相异步电动机的连接方法主要有星型连接和三角形连接两种。
1. 星型连接：星型连接也称为Y型连接或连接，是指将三相绕组的起点（U、V、W相）通过连接器或者连接线连接在一起，形成一个星形连接节点，同时将各相的终点（U'、V'、W'相）接入电源线。
这样既可使电动机工作在星型连接方式下，也可以方便地实现转接至三角形连接。
星型连接的特点是相电压较低，电机的起动电流较小，适合于起动转矩较大或负载惯量较大的场合。
2. 三角形连接：三角形连接也称为Δ型连接或连接，是指将三相绕组的起点（U、V、W相）分别接入电源线，同时将各相的终点（U'、V'、W'相）通过连接器或者连接线连接在一起，形成一个闭合的三角形连接回路。
三角形连接的特点是相电压较高，电机的起动电流较大，适合于起动转矩较小或负载惯量较小的场合。
三相异步电动机接线图和接线方法三相异步电动机是一种常见的电动机类型，它广泛应用于工业生产中的各种机械设备中。
作为电动机的一种，三相异步电动机的接线和接线方法对于其正常运转和性能表现具有重要的影响。
本文将对三相异步电动机的接线图和接线方法进行详细的介绍，以便读者更好地理解和掌握这一知识。
第一部分：三相异步电动机的基本原理为了更好地理解三相异步电动机的接线图和接线方法，首先要了解其基本原理。
三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子旋转的一种电动机。
其基本结构包括定子和转子两部分，定子上绕有三个相位位移120°的绕组，而转子则是感应电动机，根据工作原理不同，有差别转子和死差别等等的转子。
当三相电源接入到定子绕组中时，通过三相电流在定子绕组上产生的磁场，使得转子中感应出的电动势产生旋转磁场，从而驱动转子旋转。
这就是三相异步电动机的基本工作原理。
第二部分：三相异步电动机的接线图三相异步电动机的接线图可以帮助我们更清楚地了解其电气连接方式和电路结构。
一般来说，三相异步电动机的接线图是由电动机本体、接线盒和电源接线三部分组成的。
首先是电动机本体部分，它包括定子绕组、转子绕组以及其他必要的电气部件。
在接线图中，通常用符号表示定子绕组、转子绕组和其他电气部件的连接方式和接线关系。
接线盒是连接电动机本体和外部电源的重要部分，它起着连接和保护电路的作用。
在接线图中，接线盒通常用方框或者矩形图标表示，其中包括电动机的各种接线端子、连接方式以及对应的标注。
最后是电源接线部分，它表示了电动机与外部电源的连接关系。
在接线图中，通常用符号表示电源接线部分的连接方式、接线方式以及所有连接关系的标注。
总的来说，三相异步电动机的接线图是一个全面反映电动机电路结构和连接方式的图表，通过它可以清晰地了解电动机的各种接线关系和连接方法。
第三部分：三相异步电动机的接线方法三相异步电动机的接线方法是指根据电动机的特性、使用要求和外部电源条件，选择合适的接线方式和电路连接方式，以保证电动机正常运转和性能表现的方法。

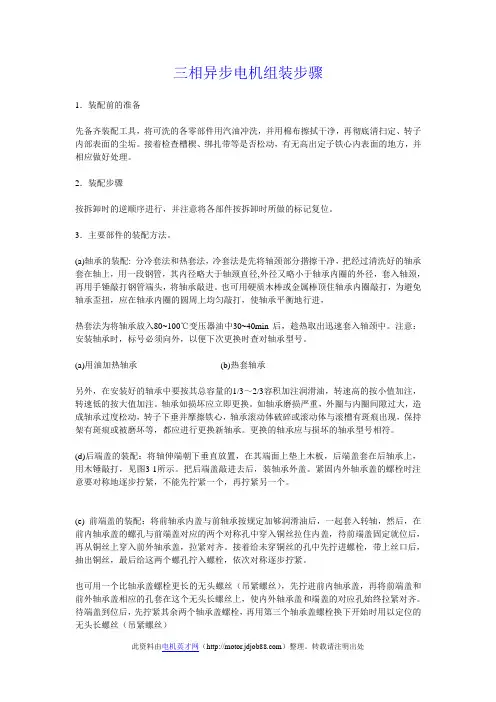

三相异步电机组装步骤1．装配前的准备先备齐装配工具，将可洗的各零部件用汽油冲洗，并用棉布擦拭干净，再彻底清扫定、转子内部表面的尘垢。
接着检查槽楔、绑扎带等是否松动，有无高出定子铁心内表面的地方，并相应做好处理。
2．装配步骤按拆卸时的逆顺序进行，并注意将各部件按拆卸时所做的标记复位。
3．主要部件的装配方法。
(a)轴承的装配: 分冷套法和热套法，冷套法是先将轴颈部分揩擦干净，把经过清洗好的轴承套在轴上，用一段钢管，其内径略大于轴颈直径,外径又略小于轴承内圈的外径，套入轴颈，再用手锤敲打钢管端头，将轴承敲进。
也可用硬质木棒或金属棒顶住轴承内圈敲打，为避免轴承歪扭，应在轴承内圈的圆周上均匀敲打，使轴承平衡地行进，热套法为将轴承放入80~100℃变压器油中30~40min后，趁热取出迅速套入轴颈中。
注意：安装轴承时，标号必须向外，以便下次更换时查对轴承型号。
(a)用油加热轴承(b)热套轴承另外，在安装好的轴承中要按其总容量的1/3～2/3容积加注润滑油，转速高的按小值加注，转速低的按大值加注。
轴承如损坏应立即更换。
如轴承磨损严重，外圈与内圈间隙过大，造成轴承过度松动，转子下垂并摩擦铁心，轴承滚动体破碎或滚动体与滚槽有斑痕出现，保持架有斑痕或被磨坏等，都应进行更换新轴承。
更换的轴承应与损坏的轴承型号相符。
(d)后端盖的装配：将轴伸端朝下垂直放置，在其端面上垫上木板，后端盖套在后轴承上，用木锤敲打，见图3-1所示。
把后端盖敲进去后，装轴承外盖。
紧固内外轴承盖的螺栓时注意要对称地逐步拧紧，不能先拧紧一个，再拧紧另一个。
(e) 前端盖的装配：将前轴承内盖与前轴承按规定加够润滑油后，一起套入转轴，然后，在前内轴承盖的螺孔与前端盖对应的两个对称孔中穿入铜丝拉住内盖，待前端盖固定就位后，再从铜丝上穿入前外轴承盖，拉紧对齐。
接着给未穿铜丝的孔中先拧进螺栓，带上丝口后，抽出铜丝，最后给这两个螺孔拧入螺栓，依次对称逐步拧紧。
三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。
它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。
在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。
而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。
2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。
确定安装板的位置，选择合适的位置将安装板固定。
此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。
3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。
将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。
3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。
将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。
3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。
根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。
在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。
3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。
机器应该开始运行，并保持顺畅、稳定的运转。
4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。
