机械原理第一次作业

CB D BC平面机构结构分析专业———班级———学号———姓名——— 1.图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1 输入，使轴A连续回转；而固装在轴A 上的凸轮与杠杆3 组成的凸轮机构将使冲头4 上下运动以达到冲压目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

C B 35 A 24 1解：1）取比例尺μ1＝1mm/mm 绘制机构运动简图2）分析是否能实现设计意图由图：n=3 pι=4 p h=1因为:F=3n-2pι-p h =3x3-2x4-1=0因此，此简易冲床不能运动。

因为由构件3，4，5 及运动副B，C，D 组成不能运动的刚性机架3）提出修改方案为了使此机构能运动，应增加机构的自由度。

修改方案：D(1 (2DG7D 64C EF9 38B 2 A122如图所示为一小型压力机。

图中齿轮 1与偏心轮 1’为同一构件，绕固定轴心 o 连续转动。

在齿轮 5上开有凸轮凹槽，摆杆 4上的滚子 6嵌在凹槽中，从而使摆杆 4 绕 C 轴上下摆动。

同时，又通过偏心轮 1’、连杆 2、滑杆 3使 C 轴上下移动。

最后通过在摆杆 4的叉槽中的滑块 7和铰链 G 使冲头 8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

b)解：计算该机构的自由度n=7， p ι=9， p h =2 F=3n-2p e -p h =3x7-2x8-2=13. 试计算下列二图所示齿轮连杆组合机构的自由度。

图中相切的圆周表示一对齿轮传动的节圆；凡局部自由度、复合铰链和虚约束均需明确指出。

解：a ）解n=4 P ι=5 Ph=1F=3x4-2x5-1=134 C A复合铰链1a)BD 5b）解：n＝6 Pι=7 Ph=3F＝3×6－2×7－3＝14.试计算下列二图所示压榨机的自由度。

图a 中，左右两半完全对称；图b 中，CD = FI = KL = KM = FJ = CE，LI =KF = MJ = JE = FC = ID。

班级XX学号机械原理平面机构的构造分析1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以到达冲压的目的。

试绘出其机构运动简图〔各尺寸由图上量取〕，分析其是否能实现设计意图？并提出修改方案。

解1〕取比例尺l绘制其机构运动简图〔图b〕。

2〕分析其是否能实现设计意图。

图a〕由图b可知，n3，p4，p h1，p0，F0l故：F3n(2ppp)F33(2410)00lh因此，此简单冲床根本不能运动〔即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架〕，故需要增加机构的自由度。

图b〕3〕提出修改方案〔图c〕。

评语任课教师日期1班级XX学号机械原理为了使此机构能运动，应增加机构的自由度〔其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案〕。

图c1〕图c2〕2、试画出图示平面机构的运动简图，并计算其自由度。

图a〕n3，4解：l图b〕解：n4，5p，p h1，F3n2p l p h1l评语任课教师日期2班级XX学号机械原理3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：n7，p l10，p h0，F3n2p l p h1，C、E复合铰链。

3－2解3－2：n8，11p，p h1，F3n2p l p h1，局部自由度l评语任课教师日期3班级XX学号机械原理3－3 解3－3：n9，12p，p h2，F3n2p l p h1l4、试计算图示精压机的自由度评语任课教师日期4班级XX学号机械原理n10，p15，p h0解：n11，p l17，p h0解：lp2p l p h3n250331p2p l p h3n210362F0F0F3n(2p l p h p)FF3n(2p l p h p)F310(21501)01311(21702)01〔其中E、D及H均为复合铰链〕〔其中C、F、K均为复合铰链〕5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的根本杆组。

机械原理大作业范文摘要：机械传动是机械学中的基础内容之一，广泛应用于各个行业和领域。

本文将对机械传动的原理、类型以及应用进行系统的介绍和探讨。

首先介绍了机械传动的定义和作用，然后详细介绍了各种常见的机械传动类型，包括齿轮传动、皮带传动、链传动等，并分别对其工作原理进行了分析。

最后列举了一些机械传动的应用案例，证明了机械传动在现实生活中的重要性和广泛性。

一、引言机械传动是将动力从一个地方传递到另一个地方的机械装置。

它作为机械工程学的基础内容，广泛应用于工业、农业、建筑等各个领域。

机械传动具有传递力量的功能，并能实现运动的改变、平衡、变速等目的。

本文将对机械传动的类型、原理以及应用进行详细介绍。

二、机械传动的类型机械传动可以分为多种类型，常见的有齿轮传动、皮带传动、链传动等。

齿轮传动是利用齿轮间的啮合来传递扭矩和运动的一种传动方式，具有传动效率高、传动比稳定等优点。

皮带传动则是通过绕在两个轮子上的带子来传递力量，常用于需要减速的场合。

链传动与皮带传动类似，但是链传动的传动效率更高，扭矩传递更稳定。

三、机械传动的工作原理1.齿轮传动：齿轮传动采用齿轮之间的啮合来实现传动的目的。

主要通过齿轮的大小、齿数来调整传递的速度和扭矩。

其中，齿轮的齿数比称为传动比，可以实现速度的改变。

齿轮传动通常包括齿轮轴、轴承、齿轮齿廓等组成部分。

2.皮带传动：皮带传动通过绕在轮子上的带子来传递力量。

常见的皮带传动有平行轴带传动和交叉轴带传动。

通过调整轮子的直径和材料来改变传递效果。

皮带传动具有传递动力平稳、减震效果好的特点。

3.链传动：链传动与皮带传动类似，也是通过绕在轮子上的链条来传递力量。

链传动具有噪音低、传动效率高等优点，广泛应用于自行车、摩托车等交通工具中。

四、机械传动的应用1.工业应用：机械传动在工业制造中有广泛的应用。

例如，齿轮传动被广泛应用于机床、起重机械、输送设备等，实现力量的传递和工作的协调。

皮带传动常用于风机、泵等需要平稳传递动力的设备中。

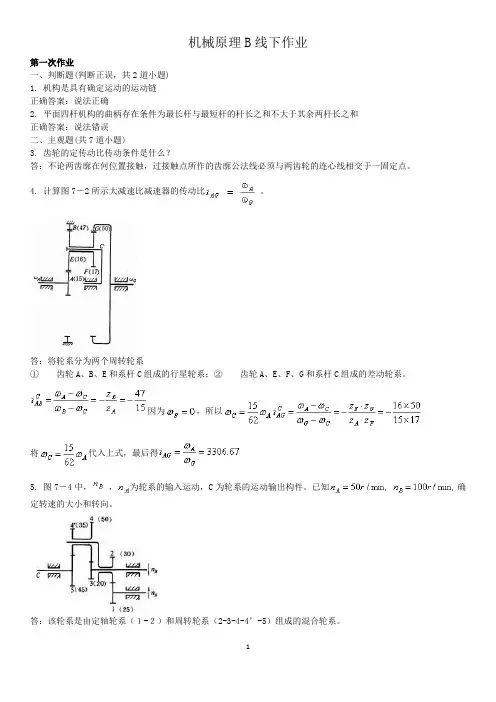

机械原理B线下作业第一次作业一、判断题(判断正误，共2道小题)1. 机构是具有确定运动的运动链正确答案：说法正确2. 平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和正确答案：说法错误二、主观题(共7道小题)3. 齿轮的定传动比传动条件是什么？答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。

4. 计算图7－2所示大减速比减速器的传动比。

答：将轮系分为两个周转轮系①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。

因为，所以将代入上式，最后得5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。

已知确定转速的大小和转向。

答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。

对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。

6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。

（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果a ≥[a]，应采用什么改进设计的措施？答：当凸轮转动任意角时，其压力角a如下图所示。

由图中几何关系有所以机构的压力角 a与凸轮转角之间的关系为（1）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

（2）7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。

等效构件的平均角速度为。

求该系统的最大盈亏功。

答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。

画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。

示功图中的最低点对应，最高点对应。

图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。

则的积分下限和上限应为下图(a)中的点b和点c。

机械原理作业总结报告
在本次机械原理作业中，我通过学习和实践，对机械原理的基本概念和应用有了更深入的理解。

以下是我对作业内容的总结报告。

首先，在机械原理的学习过程中，我深入了解了机械的基本原理和运动规律。

我熟悉了平衡条件、力的作用规律、杠杆原理、滑动摩擦和动态平衡等概念。

通过分析实际问题，我能够应用这些知识解决机械的平衡和运动问题。

其次，我在实践中掌握了机械原理的应用方法。

作为机械原理作业的一部分，我需要对给定的机械系统进行分析和设计。

通过计算和模拟，我能够确定系统的力和力矩平衡，并预测系统的运动趋势。

这让我对机械设计有了更深入的认识，并学会了如何应用机械原理解决实际问题。

此外，通过作业的完成，我进一步提高了解决问题的能力和团队合作意识。

在完成作业过程中，我主动与同学们进行讨论和交流，分享我们对问题的分析和解决方法。

这不仅加深了对机械原理的理解，还培养了我们的团队合作能力和沟通技巧。

在未来，我会继续加强对机械原理的学习和实践。

我会深入研究机械原理的更高级内容，并应用到实际的机械设计和问题求解中。

我也计划通过参与机械工程项目和竞赛等实践活动，进一步提升自己的能力和专业技术水平。

总而言之，通过本次机械原理作业的学习和实践，我对机械原
理的基本概念和应用有了更深入的理解。

通过分析和解决实际问题，我提高了解决问题的能力和团队合作意识。

我将继续深入学习和应用机械原理，以进一步发展自己的机械工程能力。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

机械原理作业集1. 弹簧的工作原理。

弹簧是一种储存和释放能量的装置，它的工作原理是利用弹性变形来储存能量。

当外力作用在弹簧上时，弹簧会发生形变，将外力储存在其中。

当外力消失时，弹簧会释放储存的能量，将形变恢复原状。

弹簧的工作原理在机械原理中有着广泛的应用，例如弹簧悬挂系统、弹簧减震系统等。

2. 齿轮传动的优势。

齿轮传动是一种常见的机械传动方式，它的优势在于传动效率高、传动比稳定、传动精度高等特点。

齿轮传动可以将动力从一个轴传递到另一个轴，同时可以改变转速和转矩。

在机械原理中，齿轮传动被广泛应用于各种机械设备中，如汽车变速箱、工业机械等。

3. 杠杆原理及应用。

杠杆是一种简单机械，它的作用是将力量或运动转换成另一种形式。

杠杆原理是利用杠杆的支点和力臂的长度差异来增大或减小力的作用效果。

在实际应用中，杠杆被广泛应用于各种机械装置中，如千斤顶、剪刀、门锁等。

4. 摩擦力的影响。

摩擦力是一种阻碍物体相对运动的力，它的大小取决于物体间的接触面积和摩擦系数。

在机械原理中，摩擦力对机械装置的运动有着重要的影响。

合理利用摩擦力可以增加机械装置的稳定性和安全性，同时也可以减小能量损耗，提高机械效率。

5. 原动机的选择。

在机械装置中，原动机的选择是非常重要的。

不同的原动机适用于不同的工作环境和工作要求。

例如，电动机适用于需要稳定转速和精确控制的场合，而内燃机适用于需要大功率输出和移动性的场合。

正确选择原动机可以提高机械装置的效率和可靠性。

6. 机械传动的维护。

机械传动在长时间工作后需要进行维护保养，以确保其正常运行。

常见的维护工作包括润滑、紧固、清洁等。

定期的维护保养可以延长机械传动的使用寿命，减小故障率，提高工作效率。

7. 机械原理的应用。

机械原理在现代工程中有着广泛的应用，涉及到机械设计、机械制造、机械维护等方面。

了解和掌握机械原理对于工程师和技术人员来说是非常重要的，它可以帮助他们更好地设计和制造机械装置，解决实际工程中的问题。

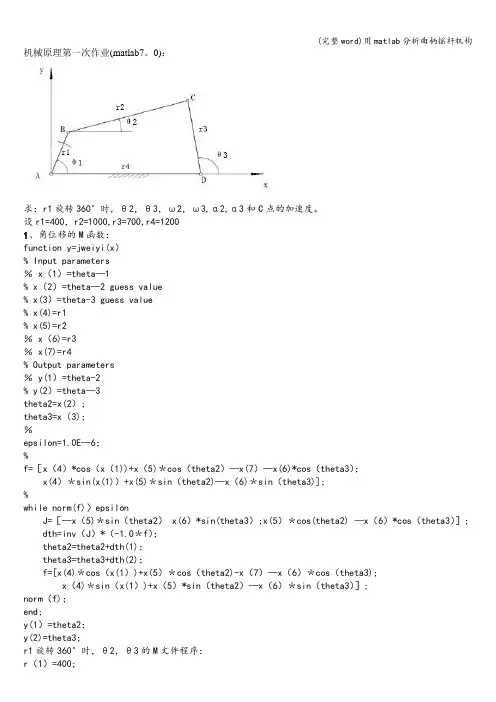

机械原理第一次作业(matlab7。

0)：求：r1旋转360°时，θ2，θ3，ω2，ω3,α2,α3和C点的加速度。

设r1=400，r2=1000,r3=700,r4=12001、角位移的M函数：function y=jweiyi(x）% Input parameters％ x（1）=theta—1% x（2）=theta—2 guess value% x(3）=theta-3 guess value% x(4)=r1% x(5)=r2％ x（6)=r3％ x(7)=r4% Output parameters％ y(1）=theta-2% y(2）=theta—3theta2=x(2）;theta3=x（3)；％epsilon=1.0E—6；%f=［x（4）*cos（x（1))+x（5)＊cos（theta2）—x(7）—x(6)*cos（theta3）；x(4）＊sin(x(1)）+x(5)＊sin（theta2)—x（6)＊sin（theta3)];%while norm(f)〉epsilonJ=［—x（5)＊sin（theta2） x(6）*sin(theta3）;x(5）＊cos(theta2) —x（6）*cos（theta3）］; dth=inv（J）*（-1.0＊f）；theta2=theta2+dth(1)；theta3=theta3+dth(2)；f=[x(4)＊cos（x(1）)+x(5）＊cos（theta2)-x（7）—x（6）＊cos（theta3);x（4)＊sin（x(1）)+x（5）*sin（theta2）—x（6）＊sin（theta3）］;norm（f)；end;y(1）=theta2；y(2)=theta3；r1旋转360°时，θ2，θ3的M文件程序：r（1）=400;r(2)=1000；r(3)=700;r(4)=1200；dr=pi/180;th(1）=0;th（2)=44。
