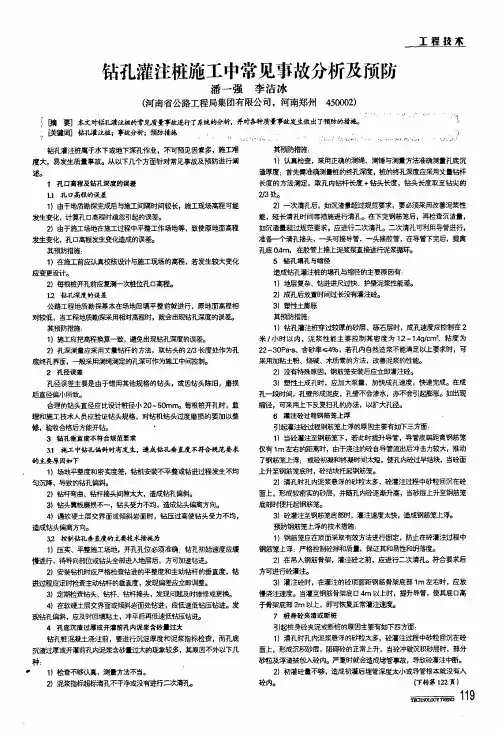

钻孔灌注桩施工中常见事故分析及预防工程技术潘一强李洁冰(河南省公路工程局集团有限公司，河南郑州4．50002)；脯要】本文对镥乙灌注桩的常见质量事故进行了系统的分析，并对各种质量{嗽发生做出了预防的黻√一‘一+j√…‘’一；，，哄键闭钻孑罐注柱；事故分析；预鲥毒施’。
o ?一?L1‰-f一l k。
：j。
’i j?；。
；|：j{t^“?。
…j¨．Ⅲi?m}k??I，l rj i—I．fj i钻孔灌注桩属于水下或地下深孔作业，不可预见因素多，施工难度大，易发生质量事故。
从以下几个方面针对常见事故及预防进行阐述。
1孔口高程及钻孔深度的误差t．1孔口高程的误差1)由于地质勘探完成后与施工间隔时间较长，施工现场高程可能发生变化，计算孔口高程时疏忽引起的误差。
2)由于施工场地在施工过程中平整工作场地等，致使原地面高程发生变化，孔口高程发生变化造成的误差。
其预防措施：1)在施工前应认真校核设计与施工现场的高程，若发生较大变化应变更设计。
2)每根桩开孔前应复测一次桩位孔口高程。
12钻孑∽陵的误差公路工程地质勘探基本在场地回填平整前就进行，原地面高程相对较低，当工程地质勘探采用相对高程时，就会出现钻孔深度的误差。
其预防措施：1)施工应把高程换算一致，避免出现钻孔深度的误差。
2)孔深测量应采用丈量钻杆的方法，取钻头的2／3长度处作为孔底终孔界面，—般采用测绳测定的孔深可作为施工中间控制。
2孔径误差孔径误差主要是由于错用其他规格的钻头，或因钻头陈旧，磨损后直径偏小所致。
合理的钻头直径应比设计桩径小20～50m m o每根桩开孔时，监理和施工技术人员应验证钻头规格，对钻扭钻头过度磨损的要加以整修，验收合格后方能开钴。
’3钻孔垂直度不符合规范要求3．1施工中钻孔偏斜时有发生，造成钻孔垂直庹不符合舰苑要求的主．要原因如下1)场地平整度和密实度差，钻机安装不平整或钻进过程发生不均匀沉降，导致的钻孔偏斜。
2)钻杆弯曲、钻杆接头间隙太大，造成钻孔偏斜。
钻孔灌注桩常见质量事故及处理措施.docx(一)缩颈或孔斜事故1）原因：若在施工过程中均出现了钢筋笼放不下去的问题，最可能的情况就是出现了缩孔或孔斜，经下放检孔器，即可判定是否出现了缩颈或孔斜。
尽管表面看上去，这种质量事故可以在施工过程中及时发现，不至于引起严重的质量隐患。
事实上孔斜事件不仅造成工期延长，浪费人力、物力，对桩基承载力的影响也是令人担忧的。
出现缩颈可能是由于地质情况不良，孔口附近堆积砂石料，产生较大的土压力后，一种高塑性粘土带孤石橡胶土同时挤入孔内所致。
孔斜事故主要有以下原因：(1)钻孔中遇到较大的孤石或探头石；(2)在有倾斜度的软弱地层交界处、岩面倾斜处或粒径大小悬殊的砂卵石层中钻进时，钻头受力不均匀；(3)孔较大处，钻头摆动偏向一方；(4)钻机安装不合要求，钻进过程钻机产生不均匀沉陷或运转过程震动过大引起孔斜；(5)钻具弯曲或插接式连接钻杆磨损，问隙过大受压后钻杆发生弯曲而导致孔斜。
2）处理措施：对于缩颈事故，通常应保持孔口附近无堆积物，减少土压力的影响；采用加长钢护筒的措施来加以解决，或改装“正孔器”。
正孔器用10mm厚钢板卷制成与钻头同直径，高1.5m的十字架钢护筒中心通过钻杆与钻头连接，增加钻头的白重，即可钻孔成桩。
对于孔斜事故，若孔斜不严重，一般可在偏斜处吊住钻头上下反复扫孔，使钻孔修直。
孔斜严重或纠斜无效时，采用回填片卵石到偏斜部位上部冲平后再重新钻进成孔。
3）对孔斜事故的预防可采取如下措施：(1)安装钻机时，机座应安放在平稳坚固的地基上，使转盘和底座水平，重滑轮缘、固定钻杆的卡孔和护筒中心三者应在一条直线上，且钻进中应经常检查校正；(2)钻具入孔前要仔细检查，弯曲的钻具严禁入孔内，且插接式连接钻杆接头磨损严重、间隙过大时要及时修复或更换；(3)在开孔、换层界面处或有倾斜的软、硬地层钻进时，应采用轻压慢转的操作规程，钻机遇到地下障碍物时应及时处理，严禁盲目加压；(4)要经常用检孔器进行检查，发现偏斜及时纠正。

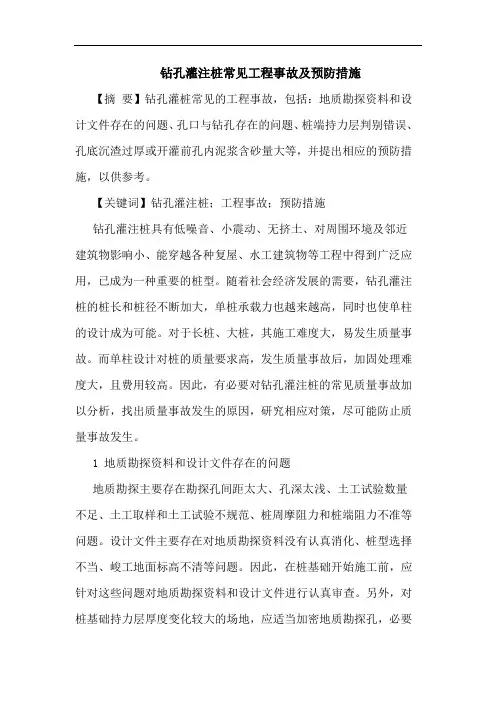

钻孔灌注桩常见工程事故及预防措施【摘要】钻孔灌桩常见的工程事故，包括：地质勘探资料和设计文件存在的问题、孔口与钻孔存在的问题、桩端持力层判别错误、孔底沉渣过厚或开灌前孔内泥浆含砂量大等，并提出相应的预防措施，以供参考。
【关键词】钻孔灌注桩；工程事故；预防措施钻孔灌注桩具有低噪音、小震动、无挤土、对周围环境及邻近建筑物影响小、能穿越各种复屋、水工建筑物等工程中得到广泛应用，已成为一种重要的桩型。
随着社会经济发展的需要，钻孔灌注桩的桩长和桩径不断加大，单桩承载力也越来越高，同时也使单柱的设计成为可能。
对于长桩、大桩，其施工难度大，易发生质量事故。
而单柱设计对桩的质量要求高，发生质量事故后，加固处理难度大，且费用较高。
因此，有必要对钻孔灌注桩的常见质量事故加以分析，找出质量事故发生的原因，研究相应对策，尽可能防止质量事故发生。
1 地质勘探资料和设计文件存在的问题地质勘探主要存在勘探孔间距太大、孔深太浅、土工试验数量不足、土工取样和土工试验不规范、桩周摩阻力和桩端阻力不准等问题。
设计文件主要存在对地质勘探资料没有认真消化、桩型选择不当、峻工地面标高不清等问题。
因此，在桩基础开始施工前，应针对这些问题对地质勘探资料和设计文件进行认真审查。
另外，对桩基础持力层厚度变化较大的场地，应适当加密地质勘探孔，必要时进行补充勘探，防止桩端落在较薄的持力层上而发生桩端冲切破坏。
场地有较厚的回填层和软土层时，设计者应认真校核桩基是否存在负摩擦现象。
2 孔口与钻孔存在的问题2.1 孔口高程的误差孔口高程的误差主要有两方面，一是由于地质勘探完成后场地再次回填，计算孔口高程时由于疏忽而引起的误差。
二是由于施工场地在施工过程中废渣的堆积，地面不断升高，孔口高程发生变化而造成的误差。
其对策是认真校核原始水准点和各孔口的绝对高程，每根桩开孔前复测1次桩位孔口高程。
2.2 钻孔深度的误差有些工程在场地回填平整前就勘探地面高程较低，当工程地质勘探采用相对高程时，施工应把高程换算一致，避免出现钻孔深度的误差。
钻孔灌注桩施工过程中灌注桩质量事故及处理（1）孔壁坍塌现象：孔壁坍塌是在成孔过程中，在排出的泥浆中不断出现气泡，或护筒里水位突然下降，这都是坍塌的迹象。
处理措施：发现塌孔，首先应保持孔内水位，如为轻度塌孔，应首先探明塌孔位置，将砂和黏土混合物回填到塌孔位置以上1~2m；如塌孔严重，应全部回填，待回填物沉淀密实后采用低钻速。
（2）护筒冒水现象：护筒外壁冒水，严重的会引起地基下沉、护筒偏斜和位移，以至造成桩孔偏斜，甚至无法施工。
处理措施：初发现护筒冒水，可用黏土在四周填实加固，如护筒严重下沉或位移，则应返工重填。
（3）钻孔偏斜现象：钻孔偏斜是指成孔后，空位发生倾斜，偏离中心线，超过规范允许值。
它的危害除了影像桩基质量外，还会造成施工上的困难，如放不进钢筋骨架等。
处理措施：如已出现斜孔，则应在桩孔偏斜处吊住钻头，上下反复扫孔，使孔校直；或在桩孔偏斜处回填砂粘土，待沉积密实后再钻。
（4）钻孔漏浆现象：钻孔漏浆是指在成孔过程中或成孔后，泥浆向孔外漏失。
处理措施：加稠泥浆或倒入黏土，慢速转动，或在回填土内掺片石、卵石，反复冲击，增强护壁。
（5）流砂现象：发生流砂时，桩孔内大量冒砂，将孔涌塞。
处理措施：保证孔内水位高于孔外水位0.5m以上，并适当增加泥浆密度；当流砂严重时，可抛入砖、石、黏土，用锤冲入流砂层，做成泥浆结块，使其形成坚实孔壁，组织流砂涌入。
（6）钢筋笼偏位、变形、上浮处理措施：在施工中，如已发生钢筋笼上浮或下沉，对于混凝土质量较好者，可不予与处理，但对承受水平荷载的装，则应校对核实弯矩是否超标，采取补强措施。
（7）断桩现象：水下灌注混凝土，如桩截面上存在泥夹层，会造成断桩现象，这种事故使桩的完整性大受损害，桩身强度和强度大大下降。
处理措施：如已发生断桩，不严重者核算其实际承载力；如比较严重，则应进行补桩。
（8）吊脚桩现象：吊脚桩是指桩成孔后，桩身下部局部没有混凝土或加有泥土。
处理措施：注意泥浆浓度，及时清渣。
钻孔灌注桩常见质量通病及防治措施孔灌注桩具有施工噪音低、振动小、桩长、直径可按设计要求变换自如，桩尖能可靠进入持力层，单桩承载力大等优点。
但是，从钻孔开始至成桩结束，因受到多种因素影响，极易引发质量问题甚至质量事故，因此质量控制成为施工中的难点。
Part1钢筋笼上浮已经沉放到设计深度位置的钢筋骨架，在浇砼过程中，骨架位置比原设计位置高出，俗成浮笼。
1.1原因分析1）钢筋笼骨架内径与导管间距小，粗骨料粒径太大，主筋搭接焊头未焊平，在导管提升与下沉回来过程中，法兰盘挂带钢筋笼。
2）钢筋在安装过程中，骨架扭曲、箍筋变形、脱焊脱落或者导管倾斜，使得钢筋与导管外壁紧密接触。
3）有时因机具故障，浇砼时停歇，导管与钢筋间砼已凝结，提升导管时将钢筋带出。
4）浇砼速度过快，砼面升至钢筋笼底，产生向上浮力，导致钢筋笼浮上来。
1.2处理办法1）刚开始浇砼就出现浮笼，主要是导管与笼之间有挂带现象；应立即中止浇砼，反复上下摇动导管或单向旋转。
2）在浇砼过程中，随着导管拔出，笼上浮，但砼面不动，亦是因导管与笼间有挂带现象，应反复摇动导管，重复使之上下移动，以切断二者联系。
3）在浇砼过程中，随着砼面上升，笼上浮，即应控制砼浇量及速度。
Part2沉笼已经沉放到设计深度位置钢筋，在浇砼过程中，钢筋笼坠落，钢筋骨架比原设计位置低，俗称沉笼。
2.1原因分析1）吊筋与主筋之间或分段钢筋之间焊接不牢固或吊环脱落。
2）上下振动导管时，导管挂带钢筋，对钢筋施加一很大外力，吊环松脱，而一旦导管与钢筋笼脱离时，笼沉入孔中。
2.2处理办法1）如笼沉入砼深度不深（小于2米时），可暂不处理，继续浇砼，待基坑开挖后，在原桩位上人工或机械挖土，凿出桩头钢筋接高上来，桩头砼须凿毛，再浇灌高出原标号一个强度等级的砼。
2）在开挖基坑后凿除桩头浮浆时发现沉笼，但不知沉入深度，此时须重新补桩或请设计人员核定在基础结构上采取加固措施。
Part3导管拔空在浇砼过程中，导管脱离砼面，泥水进入导管中，造成桩身变小或断桩。
钻孔灌注桩施工过程中的常见事故及其处理措施分析摘要：本文首先探讨了钻孔灌注桩施工过程中的常见事故及其处理措施，然后介绍了钻孔灌注桩的质量控制和检测。
关键词：钻孔灌注桩；事故；措施1施工中常见问题及防治措施1.1钻孔事故1.1.1坍孔坍孔的原因一般都为钻孔的速度过快，泥浆的强度和质量不达标，钻头和钢筋笼的碰撞，钻孔后长时间不灌注混凝土等。
所以要避免坍孔首先要控制钻孔的速度，不能因为施工进度而加快钻机，造成周围的图层冲击而坍孔。
其次，在材料准备中，一定要控制泥浆的质量，要按照规定来配置泥浆。
钻头在钻孔时要尽量不偏斜，不能下落太快而冲击性地撞击钢筋笼导致坍孔。
1.1.2钻孔偏斜当桩孔垂直偏差大于一定值时（如桩深度的1/100）即认为发生斜孔，主要因钻头偏离方向造成。
桩基倾斜会降低桩基的竖向承载力，造成安全隐患。
斜孔产生的原因主要有：1）钻杆导架不垂直，使钻孔从一开始就处于倾斜状态；钻架稳定性不好或钻机部件松动，使钻孔过程中产生倾斜。
2）在不均匀地层中钻孔，横向地层的软硬不均匀。
3）钻进过程中遇到未勘测到的较大体积坚硬孤石等硬物，造成钻头偏移。
防止产生斜孔，采取以下措施：1）保证施工场地平整，钻机安装平稳，机架垂直，可通过检查吊杆钩、转盘中心和桩位中心三点是否共线来确定，并注意在成孔过程中定时检查和校正。
2）钻头、钻杆接头逐个检查调正，不能用弯曲的钻具。
3）在坚硬土层中不强行加压，应放慢钻进速度并吊住钻杆，直至钻头沿磨出的小槽正常钻进，否则应换用筒式和笼式钻头。
4）对地下障碍预先处理干净。
5）对已偏斜的钻孔，控制钻速，慢速提升及下降往复扫孔纠偏。
1.1.3掉钻落物卡钻时，操作不当，钻机周围的杂物清理不当，致使工作人员不小心将杂物落入钻孔内，钻机再操作不当，致使反转，钻杆脱落冲击钻头，钻头的质量差，导致钻头掉落等原因。
故在钻孔操作时，需要注意钻机电源线的接入，不能反接，钻机周围的地表清理干净，避免铁杆等杂物在施工过程中掉落到钻孔内，卡钻时，要注意不可强行提升钻杆，防止钻杆断裂掉落到钻孔中。
灌注桩钻孔常见事故和处理方法灌注桩钻孔是土木工程中常用的一种基础施工方法，但在施工过程中也会出现一些常见的事故。
本文将就灌注桩钻孔常见事故及其处理方法进行介绍。
一、常见事故1. 钢筋断裂事故：在灌注桩钻孔过程中，由于钢筋质量不合格或施工操作不当，导致钢筋发生断裂，严重影响桩身的承载力和稳定性。
2. 坍塌事故：由于钻孔施工过程中未及时采取支护措施或支护措施不力，导致土体坍塌，严重时可能导致人员伤亡和设备损坏。
3. 钻孔偏斜事故：钻孔偏斜是指钻孔不按设计要求的方向进行，造成桩的位置偏移，影响工程的整体稳定性。
4. 钻孔穿越地下管线事故：由于未及时获取地下管线的准确位置信息，导致钻孔穿越地下管线，造成管线破坏、泄漏等安全事故。
二、处理方法1. 钢筋断裂事故的处理方法：（1）严格按照设计要求选用合格的钢筋材料，并进行质量检测；（2）加强施工工艺管理，确保钢筋的正确安装和固定；（3）定期进行钢筋的质量检查和维护，及时发现并更换质量不合格的钢筋。
2. 坍塌事故的处理方法：（1）钻孔前进行地质勘察，了解地层情况，制定相应的支护方案；（2）采取适当的支护措施，如使用套管、注浆等技术手段，保证钻孔的稳定性；（3）加强现场管理，确保施工人员遵守操作规程，做好安全防护措施。
3. 钻孔偏斜事故的处理方法：（1）加强施工人员的培训，提高其操作技术水平；（2）配备合适的钻机和钻具，确保其精度和稳定性；（3）加强现场监测，及时发现钻孔偏斜情况，并采取相应的调整措施。
4. 钻孔穿越地下管线事故的处理方法：（1）进行全面的地下管线勘察，获取准确的管线位置信息；（2）在钻孔前制定详细的钻孔方案，避开地下管线区域；（3）采用非破坏性检测技术，对钻孔位置进行确认，确保不会穿越地下管线。
灌注桩钻孔施工中常见的事故有钢筋断裂、坍塌、钻孔偏斜和钻孔穿越地下管线等。
针对这些事故，施工单位应加强质量管理和安全管理，严格按照设计要求进行施工，加强施工人员的培训和技术指导，确保施工质量和安全。
钻孔灌注桩常见问题处理及防治措施郑州至徐州铁路客运专线ZXZQ04标钻孔灌注桩常见问题处理及防治措施中铁二十局集团有限公司郑州至徐州铁路客运专线工程指挥部第二分部2013年7月中铁二十局集团郑徐铁路客运专线工程指挥部二分部钻孔灌注桩常见问题及防治措施钻孔灌注桩的施工大部分是在水下进行的，其施工过程无法观察，成桩后也不能进行开挖验收。
施工中的任何一个环节出现问题，都将直接影响整个工程的质量和进度，甚至造成巨大经济损失和不良社会影响。
必须防治在钻孔过程中及水下混凝土灌注过程中经常出现的施工质量问题，保质、保量地完成桩基施工任务。
一、钻孔过程中出现的施工质量问题及防治措施1、护筒冒水、脱落护筒外壁冒水，严重的会引起地基下沉，护筒倾斜和移位，造成钻孔偏斜，甚至造成钻机倾倒。
造成原因：埋设护筒的周围土不密实、或护筒水位差太大、受地面流水浸泡等因素致使护筒失去稳定、脱落，或钻头起落时碰撞。
防治措施：在埋设护筒时，钻机平台及护筒高出原地面，使其不被地面流水浸泡，坑地与四周应选用最佳含水量的粘土分层夯实。
在护筒的适当高度开孔，使护筒内保持1.0-1.5m的水头高度。
钻头起落时，应防止碰撞护筒。
发现护筒冒水或脱落时，应立即停止钻孔，将钻机移开 ,用粘土在四周填实加固，若护筒严重下沉或移位时，则应重新安装护筒。
2、孔壁坍陷钻进过程中，如发现孔内的泥浆中不断出现气泡，或泥浆突然漏失，则表示有孔壁坍陷迹象。
造成原因：孔壁坍陷的主要原因是土质松散，泥浆护壁不好，护筒周围未用粘土紧密填封以及护筒内水位不高。
钻进速度过快、空钻时间过长、成孔后待灌时间过长和灌注时间过长也会引起孔壁坍陷。
防治措施：在松散易坍的土层中，适当埋深护筒，用粘土密实填封护筒四周，使用优质的泥浆，提高泥浆的比重和粘度，保持护筒内泥浆水位高于地下水位。
搬运和吊装钢筋笼时，应防止变形，安放要对准孔位，避免碰撞孔壁，钢筋笼接长时要加快焊接时间，尽可能缩短安装时间。
钻孔灌注桩常见事故及原因分析处理（摘自《建筑工程质量事故分析》）一、常见事故及原因分析（一）塌孔事故可分为三类：一类是成孔中塌孔、埋钻事故；第二类是混凝土浇筑前塌孔，造成孔底沉碴超厚事故；第三类是浇筑过程中塌孔，形成缩颈、夹泥。
三类事故处理方法不同，但塌孔原因相似，主要有以下几个主要原因：（1）没有根据土质条件选用合适的成孔工艺和相应质量的泥浆；（2）护筒埋置太浅，或护筒周围填封不严，漏水、漏浆；（3）未及时向钻孔内加泥浆或水，造成孔内泥浆面低于孔外水位；（4）遇流砂、淤泥、松散土层时，钻进速度太快；（5）钻杆不直，摇摆碰撞孔壁；（6）清孔操作不当，供水管直接冲刷孔壁导致塌孔；（7）清孔后泥浆密度、粘度降低，对孔壁压力减小；（8）提升、下落冲锤、掏碴筒和放钢筋笼时碰撞孔壁；（9）浇筑混凝土导管碰撞孔壁；（10）用爆破法处理孔内孤石或障碍物时，炸药量过大等。
（二）钻孔偏移倾斜其主要原因有：（1）建筑场地土质松软，桩回不稳，钻杆导架不垂直；（2）钻机磨损严重，部件松动；（3）起重滑轮边缘、固定钻杆的卡孔和护筒三者不在同一轴线上，又没有及时检查校正；（4）钻杆弯曲或连接不当，使钻头钻杆中心线不同轴；（5）土层软硬差别大，或遇障碍物。
（三）孔底沉碴过厚其主要原因有：（1）清碴工艺不当，清碴不彻底；（2）清孔后泥浆密度过小，孔壁坍塌，或孔底泥砂漏入；（3）清孔后，停歇时间过长，造成石屑、碎碴沉淀量增加；（4）旋转钢筋笼、混凝土导管等碰撞孔壁。
（四）堵管停浇事故导管浇筑混凝土时，因故导管堵塞，混凝土浇筑被控停止。
常见原因有以下几类：（1）隔水栓堵塞。
常见原因有隔水栓尺寸偏大或偏小（指栓高小于导管内径），隔水栓选材不当，木制隔水栓使用前未浸透水等；（2）混凝土在导管内停留时间过长。
常见原因是混凝土开始浇筑后，因供料系统故障，造成混凝土不能连续补给，导致不能及时提升导管；（3）导管埋入混凝土太深。
常见原因是成桩过程中，导管埋深扩管内外混凝土面高差的测量控制不严，造成未能及时提升导管。
钻孔灌注桩施工风险预防及风险处置措施一、工程风险预防措施本次吊装工作的风险主要为因超大钢筋笼起吊引起的工程安全、人身安全、大型设备安全以及因质量事故等引起的经济损失。
1、高空坠物预防措施（1）钢筋笼起吊前认真检查，有无工作器材（如电焊、焊条）和零散钢筋放在钢筋笼上，确保钢筋笼上无外挂物品。
（2）认真检查钢筋笼的焊点，杜绝虚焊、漏焊现象。
2、吊车倾覆由于钢筋笼重量巨大，在起吊过程中如过操作有很可能发生吊车倾覆事故的发生。
对此采取如下措施：（1）起吊前精确掌握吊车的起吊位置，检查吊车处于起吊准备状态。
（2）吊车必须处于水平地面，吊车负重行走线路路面要坚实平整。
（3）确定科学合理的起吊方案，并认真执行每一步操作规程。
（4）起吊过程中，吊车工作半径内严禁站人。
3、钢筋笼变形过大（1）钢筋笼上应设置加强箍，加强箍应有足够的刚度，防止钢筋笼起吊时发生变形。
（2）钢筋笼上布置吊点要经过设计与计算，吊点位置必须设置在加强箍处。
（3）钢筋笼上各吊点应作加强处理，吊点焊接必须牢固，并要经过质量员和安全员验收认可。
（4）在钢筋笼起吊到将离而未离地面之前，全面检查绗架和各吊点受力时的情况，确认各吊点牢固可靠，钢筋笼变形在弹性范围内，不会产生不可复原的变形时，方可正式起吊钢筋笼。
（5）用起重机吊运钢筋笼时，必需使钢筋笼呈自然垂直状态。
起重机行驶时应低速平稳，切忌行驶途中急刹车。
4、钢筋笼难以放入孔（1）成孔要保持孔壁面平整。
严格控制钢筋笼外形尺寸。
（2）如因孔壁弯曲钢筋笼不能放入，应修整后再放钢筋笼。
（3）调整钢筋笼上保护层垫块的厚度，使钢筋笼底层和面层上保护层垫块的外包宽度略小于孔段宽度。
二、风险事件处置措施根据围护桩起重吊装可能造成的事故类型，项目采取的处置措施：1、高空坠物起重伤害事故发生后，应立即对事故现场进行踏勘，事故现场情况明了的，即可确定失落人员情况。
若事故现场情况不明了，有其它不可视区域，应急组织机构应立即组织各部门、班组、作业队负责人对施工现场所辖人员进行清点，确定有无失落员，清点结果报于应急总指挥。
钻孔灌注桩常见事故概述钻孔灌注桩作为一种常见的地基处理技术，广泛应用于建筑工程中。
然而，由于各种因素的综合作用，钻孔灌注桩在施工过程中面临着一些潜在的风险和事故。
本文将介绍钻孔灌注桩常见的事故，并提供预防和应对这些事故的建议。
1. 井孔坍塌井孔坍塌是钻孔灌注桩施工中一种常见的事故。
由于地质条件差或者操作不当，井孔周围的土体可能会失稳，导致坍塌。
这种情况下，工人可能会被埋压或者塌入井孔内。
预防方法：在进行钻孔灌注桩施工前，应对工地周围的地质条件进行充分的调查和评估。
同时，选用合适的支护措施，如井壁支护钢套管、土钉墙等，以保持井孔的稳定。
此外，施工人员应接受相关培训，严格按照操作规范进行施工，确保施工过程中的安全。
应对方法：如果发生井孔坍塌事故，施工人员应立即报警，确保相关救援措施得到及时实施。
同时，应通过使用抢救设备和合理的救援方案，尽快营救被困人员。
2. 碰撞地下管线在钻孔灌注桩施工过程中，如果没有充分了解地下管线的位置和布局，可能会发生碰撞地下管线的事故。
这可能导致管线破裂、泄漏和其他严重后果。
预防方法：在施工前，应从相关部门获取地下管线的准确位置图，并进行充分的标记和保护措施。
在进行钻孔时，需要严格按照设计要求和施工规范，进行准确的定位和导向。
应对方法：如果不慎碰撞了地下管线，施工人员应立即停工，报告相关部门，并采取适当的措施进行修复和恢复。
3. 桩身破裂在灌注桩施工过程中，如果对桩身的质量控制不当或者施工加载超过了设计要求，就可能导致桩身破裂事故。
这会严重影响桩身的承载力和整体稳定性。
预防方法：在进行桩身施工前，应按照设计要求进行桩身质量的控制。
保证材料的质量和坚固性，并严格控制施工过程中的加载。
应对方法：如果出现桩身破裂的情况，施工人员应立即停止加载，并报告相关负责人。
需要对破裂桩身进行评估和修复，以恢复桩身的完整性和承载能力。
4. 灌注材料问题在钻孔灌注桩的施工中，灌注材料质量的问题可能引发一系列的事故。
钻孔灌注桩施工中易出现问题及预防措施钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑工程中。
然而，在施工过程中，往往会遇到一些问题，这些问题可能会影响施工质量和工程安全。
因此，本文将探讨钻孔灌注桩施工中易出现的问题，并提供一些预防措施。
问题1：孔壁塌方在钻孔灌注桩的施工过程中，如果孔壁没有采取适当的支护措施，就容易发生塌方的问题。
孔壁塌方不仅会对施工人员的安全构成威胁，还会严重影响桩的质量和承载力。
预防措施：在施工前，应根据地质资料和土壤条件，选择适当的孔壁支护措施。
常见的支护措施包括钻孔套管、钢筋笼和注浆等。
同时，施工人员还应定期检查和清理孔壁，及时进行补强和修复。
问题2：灌注浆混凝土质量不达标灌注浆混凝土的质量是保证钻孔灌注桩承载力和稳定性的关键。
如果灌注浆混凝土的质量不达标，就会导致桩的整体质量下降，从而影响工程的安全和稳定性。
预防措施：在施工前，应选择合适的灌浆材料，并进行质量检测。
确保灌浆浆液的比例、浓度和流动性符合设计要求。
此外，施工人员在注浆过程中应严格控制浆液的注入速度和深度，确保灌浆材料充分填充孔洞。
问题3：桩身贮藏不当导致腐蚀钻孔灌注桩施工完成后，桩身的贮藏问题也需要重视。
如果桩身没有得到适当的保护措施，易受到环境中的腐蚀，从而降低桩的承载能力和使用寿命。
预防措施：在桩身施工完成后，应及时采取措施进行保护。
常见的保护措施包括刷涂防腐涂料、涂层保护和加装防护套管等。
此外，还要对桩身进行定期检查和维护，及时清除附着物和修补损坏部分。
问题4：桩基水平偏差超标钻孔灌注桩的施工中，桩基水平偏差超标是一个常见的问题。
这会导致桩的承载能力不均匀，进而影响整个工程的稳定性和安全性。
预防措施：在施工前，应根据设计要求确定灌注桩基准线，并进行合理的标定。
施工过程中，施工人员应严格按照准线施工，并及时采取调整措施，确保桩基水平偏差在可接受范围内。
问题5：孔洞反浸及地下水涌入在钻孔灌注桩施工过程中，如果孔洞出现反浸现象或地下水涌入，会导致施工难度增加，并可能影响桩的质量和稳定性。
编订：__________________单位：__________________时间：__________________钻孔灌注桩常见工程事故及预防措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7195-59 钻孔灌注桩常见工程事故及预防措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。

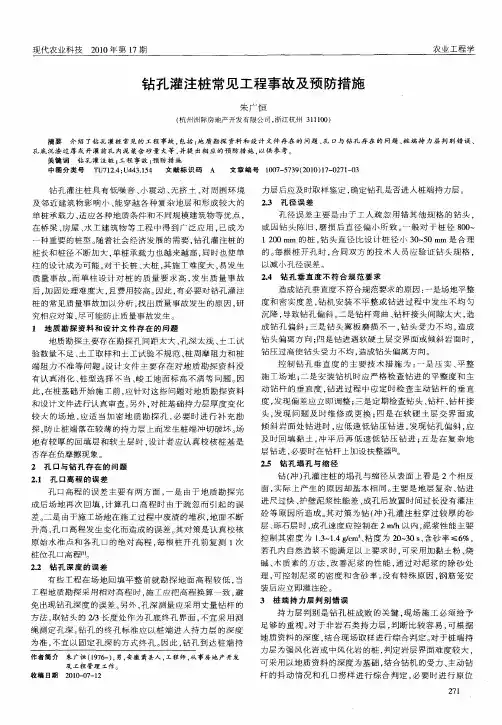

摘要:介绍了钻孔灌桩常见的工程事故,包括:地质勘探资料和设计文件存在的问题、孔口与钻孔存在的问题、桩端持力层判别错误、孔底沉渣过厚或开灌前孔内泥浆含砂量大等,并提出相应的预防措施,以供参考。
关键词:钻孔灌注桩;工程事故;预防措施钻孔灌注桩具有低噪音、小震动、无挤土、对周围环境及邻近建筑物影响小、能穿越各种复杂地层和形成较大的单桩承载力、适应各种地质条件和不同规模建筑物等优点,在桥梁、房屋、水工建筑物等工程中得到广泛应用,已成为一种重要的桩型。
随着社会经济发展的需要,钻孔灌注桩的桩长和桩径不断加大,单桩承载力也越来越高,同时也使单柱的设计成为可能。
对于长桩、大桩,其施工难度大,易发生质量事故。
而单柱设计对桩的质量要求高,发生质量事故后,加固处理难度大,且费用较高。
因此,有必要对钻孔灌注桩的常见质量事故加以分析,找出质量事故发生的原因,研究相应对策,尽可能防止质量事故发生。
1地质勘探资料和设计文件存在的问题地质勘探主要存在勘探孔间距太大、孔深太浅、土工试验数量不足、土工取样和土工试验不规范、桩周摩阻力和桩端阻力不准等问题。
设计文件主要存在对地质勘探资料没有认真消化、桩型选择不当、峻工地面标高不清等问题。
因此,在桩基础开始施工前,应针对这些问题对地质勘探资料和设计文件进行认真审查。
另外,对桩基础持力层厚度变化较大的场地,应适当加密地质勘探孔,必要时进行补充勘探,防止桩端落在较薄的持力层上而发生桩端冲切破坏。
场地有较厚的回填层和软土层时,设计者应认真校核桩基是否存在负摩擦现象。
2孔口与钻孔存在的问题2.1孔口高程的误差孔口高程的误差主要有两方面,一是由于地质勘探完成后场地再次回填,计算孔口高程时由于疏忽而引起的误差。
二是由于施工场地在施工过程中废渣的堆积,地面不断升高,孔口高程发生变化而造成的误差。
其对策是认真校核原始水准点和各孔口的绝对高程,每根桩开孔前复测1次桩位孔口高程[1]。
2.2钻孔深度的误差有些工程在场地回填平整前就勘探地面高程较低,当工程地质勘探采用相对高程时,施工应把高程换算一致,避免出现钻孔深度的误差。
另外,孔深测量应采用丈量钻杆的方法,取钻头的2/3长度处作为孔底终孔界面,不宜采用测绳测定孔深。
钻孔的终孔标准应以桩端进入持力层的深度为准,不宜以固定孔深的方式终孔。
因此,钻孔到达桩端持力层后应及时取样鉴定,确定钻孔是否进入桩端持力层。
2.3孔径误差孔径误差主要是由于工人疏忽用错其他规格的钻头,或因钻头陈旧,磨损后直径偏小所致。
一般对于桩径800～1 200 mm的桩,钻头直径比设计桩径小30～50 mm是合理的。
每根桩开孔时,合同双方的技术人员应验证钻头规格,以减小孔径误差。
2.4钻孔垂直度不符合规范要求造成钻孔垂直度不符合规范要求的原因:一是场地平整度和密实度差,钻机安装不平整或钻进过程中发生不均匀沉降,导致钻孔偏斜。
二是钻杆弯曲、钻杆接头间隙太大,造成钻孔偏斜;三是钻头翼板磨损不一,钻头受力不均,造成钻头偏离方向;四是钻进遇软硬土层交界面或倾斜岩面时,钻压过高使钻头受力不均,造成钻头偏离方向。
控制钻孔垂直度的主要技术措施为:一是压实、平整施工场地;二是安装钻机时应严格检查钻进的平整度和主动钻杆的垂直度,钻进过程中应定时检查主动钻杆的垂直度,发现偏差应立即调整;三是定期检查钻头、钻杆、钻杆接头,发现问题及时维修或更换;四是在软硬土层交界面或倾斜岩面处钻进时,应低速低钻压钻进。
发现钻孔偏斜,应及时回填黏土,冲平后再低速低钻压钻进;五是在复杂地层钻进,必要时在钻杆上加设扶整器[2]。
2.5钻孔塌孔与缩径钻(冲)孔灌注桩的塌孔与缩径从表面上看是2个相反面,实际上产生的原因却基本相同。
主要是地层复杂、钻进进尺过快、护壁泥浆性能差、成孔后放置时间过长没有灌注砼等原因所造成。
其对策为钻(冲)孔灌注桩穿过较厚的砂层、砾石层时,成孔速度应控制在2 m/h以内,泥浆性能主要控制其密度为 1.3~1.4 g/cm3、粘度为20~30 s、含砂率≤6%,若孔内自然造浆不能满足以上要求时,可采用加黏土粉、烧碱、木质素的方法,改善泥浆的性能,通过对泥浆的除砂处理,可控制泥浆的密度和含砂率。
没有特殊原因,钢筋笼安装后应立即灌注砼。
3桩端持力层判别错误持力层判别是钻孔桩成败的关键,现场施工必须给予足够的重视。
对于非岩石类持力层,判断比较容易,可根据地质资料的深度,结合现场取样进行综合判定。
对于桩端持力层为强风化岩或中风化岩的桩,判定岩层界面难度较大,可采用以地质资料的深度为基础,结合钻机的受力、主动钻杆的抖动情况和孔口捞样进行综合判定,必要时进行原位取芯验证。
4孔底沉渣过厚或开灌前孔内泥浆含砂量过大孔底沉渣过厚的原因除清孔泥浆质量差、清孔无法达到设计要求外,还有测量方法不当等。
要准确测量孔底沉渣厚度,首先需准确测量桩的终孔深度,应采用丈量钻杆长度的方法测定,取孔内钻杆长度+钻头长度,钻头长度取至钻尖的2/3处。
在含粗砂、砾砂和卵石的地层钻孔,有条件时应优先采用泵吸反循环清孔。
当采用正循环清孔时,前阶段应采用高粘度浓浆清孔,并加大泥浆泵的流量,使砂石粒能顺利地浮出孔口。
孔底沉渣厚度符合设计要求后,应把孔内泥浆密度降至1.1~1.2 g/cm3。
清孔整个过程应专人负责孔口捞渣和测量孔底沉渣厚度,及时对孔内泥浆含砂率和孔底沉渣厚度的变化进行分析。
若出现清孔前期孔口泥浆含砂量过低,捞不到粗砂粒,或后期把孔内泥浆密度降低后,孔底沉渣厚度增大较多,则说明前期清孔时泥浆的粘度和稠度偏小,砂粒悬浮在孔内泥浆里,没有真正达到清孔的目的,施工时应特别注意这种情况。
5水下砼灌注和桩身砼质量问题砼配制质量关系到砼灌注过程是否顺利和桩身砼质量两大方面,要配制出高质量的砼,首先要设计好配合比和做好现场试配工作,采用高标号水泥时,应注意砼的初凝和终凝时间与单桩灌注时间的关系,必要时添加砼缓凝剂。
施工现场应严格控制好配合比(特别是水灰比)和搅拌时间。
掌握好砼的和易性及砼的坍落度,防止砼在灌注过程发生离析和堵管。
5.1初灌时埋管深度达不到规范值我国JGJ 94-94规范规定,灌注导管底端至孔底的距离应为300～500 mm,初灌时导管埋深应≥800 mm。
在计算砼的初灌量时,个别施工单位只计算了 1.3 m 桩长所需的砼量,漏算导管内积存的砼量,使初灌量不足造成埋管深度达不到规范值。
同时,施工单位准备的导管长度规格太少,安装导管时配管困难,有时导管至孔底的距离偏大,而导管安装人员没有及时把实际距离通知砼灌注班,形成初灌量不足,导致埋管深度达不到规范值。
初灌砼量V应根据设计桩径、导管管径、导管安装长度、孔内泥浆密度进行计算,且V≥V0+V1。
V0为 1.3 m桩长的砼量,V0=1.2×1.3πD2/4(单位:m3);1.2为桩的理论充盈系数;D为设计桩径(m)。
V1为初灌时导管内积存的砼量,V1=(hπd2/4)(ρ+0.55πd)/2.4(单位:m3);h为导管安装长度(m);d为导管直径(m);ρ为孔内泥浆密度(t/m3);0.55为导管内壁的摩阻力系数;2.4为砼的密度(t/m3)。
5.2灌注砼时堵管灌注砼时发生堵管主要由灌注导管破漏、灌注导管底距孔底深度太小、完成二次清孔后灌注砼的准备时间太长、隔水栓不规范、砼配制质量差、灌注过程中灌注导管埋深过大等原因引起。
灌注导管在安装前应有专人负责检查,可采用肉眼观察和敲打听声相结合的方法进行检查,检查项目主要有灌注导管是否存在小孔洞和裂缝、灌注导管的接头是否密封、灌注导管的厚度是否合格。
必要时采用试拼装压水的方法检查导管是否破漏。
灌注导管底部至孔底的距离应为300～500 mm,在灌浆设备的初灌量足够的条件下,应尽可能取大值。
隔水栓应认真细致制作,其直径和圆度应符合使用要求,其长度应≤200 mm。
完成第2次清孔后,应立即开始灌注砼,若因故推迟灌注砼,应重新进行清孔。
否则,可能造成孔内泥浆悬浮的砂粒下沉而使孔底沉渣过厚,并导致隔水栓无法排出导管外而发生堵管事故。
5.3灌注砼过程钢筋笼上浮若发生钢筋笼上浮,应立即查明原因,采取相应措施,防止事故重复出现。
引起灌注砼过程钢筋笼上浮的主要原因:一是砼初凝和终凝时间太短,使孔内砼过早结块,当砼面上升至钢筋笼底时,砼结块托起钢筋笼。
二是清孔时孔内泥浆悬浮的砂粒太多,砼灌注过程中砂粒回沉在砼面上,形成较密实的砂层,并随孔内砼逐渐升高,当砂层上升至钢筋笼底部时便托起钢筋笼。
三是砼灌注至钢筋笼底部时,灌注速度太快,造成钢筋笼上浮。
5.4桩身砼强度低或砼离析发生桩身砼强度低或砼离析的主要原因是施工现场砼配合比控制不严、搅拌时间不够和水泥质量差。
因此,严格把好进库水泥的质量关,控制好施工现场砼配合比,掌握好搅拌时间和砼的和易性,是防止桩身砼离析和强度偏低的有效措施。
5.5桩身砼夹渣或断桩引起桩身砼夹泥或断桩的主要原因:一是初灌砼量不够,造成初灌后埋管深度太小或导管根本就没有入砼内。
二是砼灌注过程拔管长度控制不准,导管拔出砼面。
三是砼初凝和终凝时间太短,或灌注时间太长,使砼上部结块,造成桩身砼夹渣。
四是清孔时孔内泥浆悬浮的砂粒太多,砼灌注过程中砂粒回沉在砼面上,形成沉积砂层,阻碍砼的正常上升,当砼冲破沉积砂层时,部分砂粒及浮渣被包入砼内。
严重时可能造成堵管事故,导致砼灌注中断[3]。
导管的埋管深度宜控制在2～6 m,若灌注顺利,孔口泥浆返出正常,则可适当增大埋管深度,以提高灌注速度,缩短单桩的砼灌注时间。
砼灌注过程中拔管应有专人负责指挥,并分别采用理论灌入量计算孔内砼面和重锤实测孔内砼面,取两者的低值来控制拔管长度,确保导管的埋管深度≥2 m。
单桩砼灌注时间宜控制在砼初凝时间的1.5倍以内。
5.6桩顶砼不密实或强度达不到设计要求桩顶砼不密实或强度达不到设计要求,其主要原因是超灌高度不够、砼浮浆太多、孔内砼面测定不准。
