游标卡尺和螺旋测微器习题1、准确度为0.1mm的游标卡尺，游标卡尺刻度总长度为9mm，若其最末一个刻度线与主尺的44mm刻度线对齐，则游标尺的第5条刻度线所对着的主尺刻度为 ( )A．35.0mm B．39.5mm C．43.4mm D．35.4mm2、用某精密仪器测量一物件的长度，得其长度为1.63812cm.如果用最小刻度为mm的米尺来测量，则其长度应读为________cm，如果用50分度的卡尺来测量，则其长度应读为________cm.3、一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm.4、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.5、现用最小分度为1mm的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为________mm.在测量金属丝直径时，如果受条件限制，身边只有米尺1把和圆柱形铅笔1支．如何较准确地测量金属丝的直径？请简述测量方法：6、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．7、1)测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C三部分的________部分来进行测量(填代号)．2)图(乙)中玻璃管的内径d＝________mm.8、一水平放置的圆盘绕过其圆心的竖直轴匀速转动，盘边缘上固定一竖直的挡光片．盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图甲所示．乙为光电数字计时器的示意图．光源A中射出的光可照到B中的接收器上，若A、B间的光路被遮断，显示器C上可显示出光线被遮住的时间．挡光片的宽度用螺旋测微器测得，结果如图丙所示．圆盘直径用游标卡尺测得，结果如图丁所示，由图可知(1)挡光片的宽度为________mm；(2)圆盘的直径为________cm；(3)若光电数字计时器所显示的时间为50.0ms，则圆盘转动的角速度为________弧度/秒(保留3位有效数字)．9、试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同）10、读出下列50分度游标卡尺的示数。
螺旋测微器和游标卡尺专项练习(含详细答案)520 25 15螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
其读数准确到0.1mm 。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm 。
⑶50分度的游标卡尺。
游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到0.02mm 。
如右图中被测圆柱体的直径为2.250cm 。
要注意：游标卡尺都是根据刻线对齐来读数的， 所0 1 2 3 4 5 6 7 8 9 012345678914.用螺旋测微器测圆柱体直径时，示数如右图，此示数为mm。
5.下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。
6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。
可读出圆柱的直径为mm。
7.下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。
8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __。
游标卡尺和螺旋测微器专项练习1．①螺旋测微器的读数 mm ；②游标卡尺的读数 mm 。
2.（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．3.一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．4.A 有三种不同规格的游标卡尺，其最小分度分别为10分度、20分度和50分度，在用于测量某工件的同一长度时，其示数分别如图(1)、(2)、(3)所示，则示数分别为：(1)_________ m (2) ___________cm (3)__________ mm ．图 乙B.(1)在测定金属丝的直径时，螺旋测微器的示数如图所示．可知该金属丝的直径d ＝ m ．(2) mm.5.已知游标卡尺的主尺最小分度是1mm ，游标尺上有10个小的等分刻度，它们的总长等于9mm ，用这种游标卡尺测得物体长度为2.37cm ，这时游标尺上的第______条刻度线与主尺上的_________mm 刻度线对齐。
6、游标有20个刻度的游标卡尺游标总长等于19毫米，它的测量精度是 。
测量时如游标的零刻度在尺身的2．4厘米和2．5厘米之间，游标的第16条刻度线与尺身某刻度对齐，测量的结果是7.一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。
用它测量某物体长度，卡尺示数如图所示，则该物体的长度是_______ cm 。
8.甲图： ，乙图： 。
1.（1）1.193mm 11.50mm2.（1）1.555mm （2）A 11.14mm3.1.055； 0.8464（答案在0.8462～0.8467之间均可）4.A0.0293 2.925 29.32 B 9.00×10－4 5、7 30 6、0.05mm 2.480cm 7.4.120 8.（1）102.35 ; 5.545（5.544、5.546均可得分）（甲） 10 0 11 12 10 20 cm（乙）。
游标卡尺专项训练1.如图所示，螺旋测微器的读数为mm，20分度的游标卡尺读数为mm．2.用螺旋测微器测某一圆柱体直径，示数如图甲所示，此示数为mm；用游标卡尺测量某工件的外径时，示数如图乙所示，则读数为mm．3.某同学在测定金属圆柱体电阻率时需要先测量其尺寸，他分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和如图（b）所示，长度为cm，直径为mm．4.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示．该工件的直径为cm，高度为mm．5.（1）用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件（选填“A”、“B”、“C”或“D”）．从图中的示数可读出合金丝的直径为mm．（2）用游标卡尺可以测量某些工件的外径．在测量时，示数如上图乙所示，则读数分别为mm．6.下述图中，游标卡尺示数是cm；螺旋测微器的示数是mm.7.图一中螺旋测微器读数为mm．图二中游标卡尺读数为cm．8.用螺旋测微器测量一根电阻丝的直径，测量结果如图①，其读数为________ mm.用游标为50分度的卡尺测量某圆筒的内径，则该游标卡尺的标尺每一小格的长度为________ mm，测量结果如图②所示，此工件的直径为________ cm.9.图(甲)是用一主尺最小分度为1 mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示．可以读出此工件的长度为____________ cm.图(乙)是用螺旋测微器测量某一圆筒内径时的示数，此读数应为________ cm.10.有一游标卡尺，主尺的最小分度是1 mm，游标上有20个等分刻度．用它测量一小球的直径，如图甲所示的读数是________ mm.用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是_________ mm.甲乙11.图甲中螺旋测微器读数为______________ mm.图乙中游标卡尺(游标尺上有50个等分刻度)读数为______________ mm.12.某学生用螺旋测微器在测定某一金属丝时，测得的结果如图a所示，则该金属丝的直径d＝________ mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图b所示，则该工件的长度L＝__________ cm.13.用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是________ mm.用游标卡尺可以测量某些工件的外径．在测量时，示数如图乙所示，则读数分别为________mm14.将如图所示的螺旋测微器的读数写出来．甲．______mm乙．______cm15.下图中螺旋测微器的读数为 _________mm.16.某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图a所示，测量金属板厚度时的示数如图b所示．图a所示读数为__________ mm，图b所示读数为__________ mm，所测金属板的厚度为__________ mm.17.图中给出的是用螺旋测微器测量一小钢球的直径时的示数，此读数应________mm.18.图中螺旋测微器的读数是_____________mm.19.下图是用螺旋测微器测量两根金属棒直径的示意图，图a的读数是________mm，图b的读数是______________mm.20.在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图所示，读数为________ mm.21.常用螺旋测微器的精度是0.01 mm，下图中的螺旋测微器读数为5.623 mm，请你在刻度线旁边的方框内标出相应的数以符合给出的数值．22.如图所示，游标卡尺读数为________mm，螺旋测微器读数为________mm.23.（1）如图所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图，则此工件的外径是mm.（2）用螺旋测微器测量某电阻丝的直径如图，则此电阻丝的直径为mm.24.正确读出下列各数：①图1游标卡尺的读数为mm．②图2螺旋测微器的读数mm.25.如图所示，螺旋测微器的示数为mm，游标卡尺的示数为mm．26.图中游标卡尺读数为mm，螺旋测微器读数为mm．27.某同学要测量一均匀新材料制成的圆柱体的长度和直径，步骤如下：（1）用游标为20分度的卡尺测量其长度如图1所示，由图可知其长度为mm；（2）用螺旋测微器测量其直径如图2，由图可知其直径为mm．28.图中游标卡尺的读数为mm；图中螺旋测微器的读数为mm．29.读出下列游标卡尺和螺旋测微器的示数：mm，mm30.在测定金属的直径时，螺旋测微器的读数如图所示．可知该金属丝的直径d=mm．31.用游标卡尺测量某一铁球的直径．主尺示数（单位为cm）和游标的位置如图所示，则其直径为cm；用螺旋测微器测量小钢球的直径，长度如图所示，其直径长为mm．32.某同学用刻度尺测金属丝的长度l，用螺旋测微器测金属丝的直径d，其示数分别如图1和图2所示，则金属丝长度l=cm，金属丝直径d=mm．他还用多用电表按正确的操作程序测出了它的阻值，测量时选用“×1”欧姆挡，示数如图3所示，则金属丝的电阻R=Ω．33.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为______cm，高度为__________mm.34.某同学用游标卡尺和螺旋测微器分别测量一工件的长度和厚度，如图所示，读出该工件的长度为______ cm.厚度的测量值为______mm35.某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如甲图所示，则该金属丝的直径d＝__________mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如乙图所示，则该工件的长度L＝____________cm.36.某同学为了练习各种仪表的读数规则，他做了如下几种图示的练习：其中如图甲所示为游标卡尺的读数，其值为____cm；如图乙所示为螺旋测微器的读数，其值为____mm；如图丙所示为电流表的读数，使用量程为0～0.6 A时的读数为______A.答案解析1.【答案】6.768 104.05【解析】螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为0.01×26.8 mm=0.268 mm，所以最终读数为（6.5+0.268）mm=6.768 mm．游标卡尺的主尺读数为104 mm，游标读数为0.05×1 mm=0.05 mm，所以最终读数为(104+0.05) mm=104.05 mm．2.【答案】3.550 11.50【解析】1.螺旋测微器的固定刻度为3.5 mm，可动刻度为5×0.010 mm=0.050 mm，所以最终读数为3.5 mm+0.050 mm=3.550 mm．2.游标卡尺的主尺读数为：1.1 cm=11 mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05 mm=0.50 mm，所以最终读数为：11 mm+0.50 mm=11.50 mm．3.【答案】5.024.815【解析】（a）是10分度的卡尺，其精确度为0.1 mm，主尺读数为：5 cm=50 mm，游标上第2个刻度与上面对齐，读数为：2×0.1 mm=0.2 mm，故最终读数为：(50+2×0.1) mm=50.2 mm=5.02 cm；螺旋测微器：固定刻度为4.5 mm，可动刻度为31.5×0.01 mm，则读数为（4.5+31.5×0.01）mm=4.815 mm．4.【答案】4.240 1.845【解析】游标卡尺的主尺读数为4.2 cm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.05 mm=0.40 mm=0.040 cm，所以最终读数为：4.2 cm+0.040 cm=4.240 cm．螺旋测微器的固定刻度为 1.5 mm，可动刻度为34.5×0.01 mm=0.345 mm，所以最终读数为 1.5 mm+0.345 mm=1.845 mm．5.【答案】（1）B0.410 （2）11.50【解析】解：（1）读数前应先旋紧B，使读数固定不变，螺旋测微器的固定刻度为0 mm，可动刻度为41.0×0.01 mm=0.410 mm，所以最终读数为0 mm+0.410 mm=0.410 mm．（2）游标卡尺的主尺读数为11 mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05 mm=0.50 mm，所以最终读数为：11 mm+0.50 mm=11.50 mm．6.【答案】10.34 3.388【解析】游标卡尺示数是10.3 cm+0.1mm×4=10.34 cm；螺旋测微器的示数是3 mm+0.01 mm×38.8=3.388 mm.7.【答案】4.487 2.64【解析】螺旋测微器的固定刻度为4 mm，可动刻度为48.7×0.01 mm=0.487 mm，所以最终读数为4 mm+0.487 mm=4.487 mm．10分度的游标卡尺，精确度是0.1 mm，游标卡尺的主尺读数为26 mm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为4×0.1 mm=0.4 mm，所以最终读数为：26 mm+0.4 mm=26.4 mm=2.64 cm．8.【答案】1.5540.98 1.114【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：1.5 mm＋5.4×0.01 mm＝1.554 mm.游标卡尺的读数公式：主尺(mm)＋格数×(0.1或0.05或0.02)＝测量值，所以此游标卡尺读数为1.1 mm＋7×0.02 mm＝1.114 mm9.【答案】10.2350.554 6【解析】游标卡尺的主尺读数为102 mm，游标读数为0.05×7 mm＝0.35 mm，所以最终读数为102.35 mm＝10.235 cm.螺旋测微器的固定刻度为5.5 mm，可动刻度为0.01×4.6 mm＝0.046 mm，所以最终读数为5.546 mm＝0.5546 cm.10.【答案】10.50 1.731(1.730～1.733均可)【解析】11.【答案】8.11810.94【解析】甲图主尺为8 mm，游标读数11.8×0.01 mm，因此读数为8.118 mm；主尺为10 mm，游标读数为47×0.02 mm，两者相加为10.94 mm.12.【答案】3.205 2.030【解析】游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．螺旋测微器的固定刻度读数为3 mm.可动刻度读数为0.01×20.5 mm＝0.205 mm，所以最终读数为3.205 mm.游标卡尺的主尺读数为20 mm，游标读数为0.05×6 mm＝0.30 mm，所以最终读数为20.30 mm＝2.030 cm.13.【答案】1.19511.50【解析】螺旋测微器读数为1 mm＋19.5×0.01 mm＝1.195 mm游标卡尺读数为11 mm＋10×0.05 mm＝11.50 mm.14.【答案】8.4760.657 8【解析】甲：8 mm＋47.7×0.01 mm＝8.477 mm.乙：6.5 mm＋7.8×0.01 mm＝6.578 mm＝0.657 8 cm.15.【答案】5.200【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：5 mm＋20.0×0.01 mm＝5.200 mm.16.【答案】0.010 6.870 6.860【解析】螺旋测微器在读数时，整毫米与半毫米读数由固定刻度读出，小数部分由可动刻度读出，螺旋测微器要估读一位，可动部分每一小格表示0.01 mm，由此可知a读数为0＋1.0×0.01 mm＝0.010 mm；b读数为6.5 mm＋37.0×0.01 mm＝6.870 mm; 所测金属板的厚度为6.870 mm－0.010 mm＝6.860 mm.17.【答案】8.600【解析】螺旋测微器的读数公式：固定刻度(mm)＋旋转刻度(估读)×0.01 mm＝测量值，所以螺旋测微器的读数为：8.5 mm＋10.0×0.01 mm＝8.600 mm.18.【答案】5.681(5.680～5.682)【解析】主尺读数为 5.5 mm，可动刻度为18.1×0.01 mm，所以螺旋测微器的读数为 5.5 mm＋18.1×0.01 mm＝5.681 mm19.【答案】3.207 1.880【解析】a图中3 mm＋20.7×0.01 mm＝3.207 mm，b图中1.5 mm＋38.0×0.01 mm＝1.880 mm20.【答案】0.617(0.615～0.619)【解析】螺旋测微器的精确度为0.01 mm，固定刻度读数为0.5 mm，可动刻度读数为11.7 mm，结果为d＝0.5 mm＋11.7×0.01 mm＝0.617 mm.21.【答案】如图【解析】根据螺旋测微器读数结合题图可知，主尺固定刻度填5，这样主尺读取 5.5 mm，可动刻度应读取0.123，由于精度为0.01 mm，故可动数据读取12.4时，下面的方框填写10，上面的方框填写15.22.【答案】49.15 0.900【解析】游标卡尺读数为，螺旋测微器的读数为23.【答案】（1）4.35 （2）1.567~1.570【解析】（1）20分度的游标卡尺，精确度是，游标卡尺的主尺读数为，游标尺上第7个刻度和主尺上某一刻度对齐，所以游标读数为，所以最终读数为：.（2）螺旋测微器的固定刻度为，可动刻度为，所以最终读数为。
游标卡尺和螺旋测微器的读数检测卷1． 游标卡尺读数为___________螺旋测微器的读数为_______2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。
15 205102025 3015 100 1 2 3 4 5 6 7 8 9 0123456789101234560123456789cm 0 5 102530例如第31条对齐4、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为mm 乙：读数为__________mm5、在“用双缝干涉测光的波长”的实验中；测量头装置如下图所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数是____ mm.转动手轮，使分划板中心刻线向一侧移动到另一条亮条纹的中心位置，由螺旋测微器再读出一读数.若实验测得第一条到第三条亮条纹中心间的距离Δx＝0.960 mm，已知双缝间距d＝1.5 mm，双缝到屏的距离为L=1.00 m，则对应的光波波长λ＝ nm.6、(1)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；（2）从图中读出金属丝的直径为___________mm。
7、读出游标卡尺和螺旋测微器的读数：⑴读数为__________cm ． ⑵读数为__________cm ．8、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量 工件的情况，请读出它们的读数. 甲：读数为__ __mm 乙：读数为_______mm.9、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d =_______ mm 。
高中物理游标卡尺和螺旋测微器专项练习
题(有答案)
1.使用游标卡尺测量小球直径，读数为d=mm。
2.使用螺旋测微器测量金属丝直径，示数如图所示，直径为d=mm。
3.用游标卡尺测量物体宽度，游标标尺示数如图所示，读数为L=mm。
4.同学用螺旋测微器测量物体长度，示数为L=mm。
6.使用螺旋测微器测量物体厚度，示数如图所示，厚度为h=mm。
7.用游标卡尺测量金属小球直径，示数如图所示，直径为d=cm。
8.三把游标尺自左至右分别为10等分、20等分、50等分，读数依次为mm、mm、mm。
9.游标卡尺读数和螺旋测微器读数方法不同。
游标卡尺读
数为cm，螺旋测微器读数为mm。
10.用螺旋测微器测量圆金属丝直径d，示数如图所示，直径为mm。
11.用螺旋测微器测量物体宽度，结果如图所示，宽度为
d=mm。

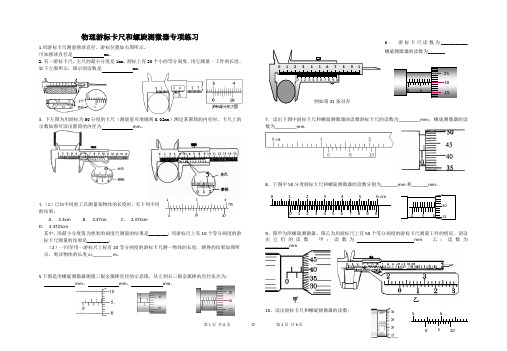

物理游标卡尺和螺旋测微器专项练习1.用游标卡尺测量摆球直径。
游标位置如右图所示， 可知摆球直径是 mm 。
2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm 。
3. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm ）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm 。
4.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A ． 2.4cmB ． 2.37cmC ． 2.372cmD ． 2.3721cm 其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。
（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L =________ m 。
5.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm 、 mm 、 mm 。
6． 游标卡尺读数为___________ 螺旋测微器的读数为_______7．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.8、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。
9、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm 乙：读数为 __________mm10、读出游标卡尺和螺旋测微器的读数：123456 01234567890 cm 56⑴读数为__________cm ． ⑵读数为__________cm ．11、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量 工件的情况，请读出它们的读数. 甲：读数为__ __mm 乙：读数为_______mm.12、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=_______ mm 。
1 / 3 5 0 20 25 15 螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺.游标上相邻两个刻度间的距离为0.9mm,比主尺上相邻两个刻度间距离小0.1mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐,0.1毫米位就读几〔不能读某〕.其读数准确到0.1mm.⑵20分度的游标卡尺.游标上相邻两个刻度间的距离为0.95mm,比主尺上相邻两个刻度间距离小0.05mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘0.05毫米.其读数准确到0.05mm.⑶50分度的游标卡尺.游标上相邻两个刻度间的距离为0.98mm,比主尺上相邻两个刻度间距离小0.02mm.这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数.这种卡尺的读数可以准确到0.02mm.如右图中被测圆柱体的直径为2.250cm.要注意：游标卡尺都是根据刻线对齐来读数的,所以都不再往下一位估读.2.螺旋测微器固定刻度上的最小刻度为0.5mm 〔在中线的上侧〕；可动刻度每旋转一圈前进〔或后退〕0.5mm.在可动刻度的一周上平均刻有50条刻线,所以相邻两条刻线间代表0.01mm.读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分〔因为是10分度,所以在最小刻度后应再估读一位〕,再把两部分读数相加,得测量值.上图中的读数应该是6.702mm.3.巩固练习1.用游标卡尺测量摆球直径.游标位置如右图所示,可知摆球直径是mm.2.有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度.用它测量一工件的长度,如下左图所示,图示的读数是mm.3. 一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如上右图所示.该工件的直径为___________mm.4.用螺旋测微器测圆柱体直径时,示数如右图,此示数为mm.5.下左图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆筒的内径时,卡尺上的示数如图可读出圆筒的内径为mm .6. 上右图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆柱的直径时,卡尺上的示数如图.可读出圆柱的直径为mm.7.下图所示,甲、乙游标卡尺的示数分别为甲图mm ,乙图mm .8.〔1〕已知不同的工具测量某物体的长度时,有下列不同的结果：A ．2.4cmB ．2.37cmC ．2.372cmD ．2.3721cm其中,用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __.〔2〕一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示,则该物体的长度L =_____ __ m .0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 12 / 39.下图是用螺旋测微器测量三根金属棒直径的示意图,从左到右三根金属棒的直径依次为：mm 、mm 、mm.10． 游标卡尺读数为_____ ______mm 螺旋测微器的读数为__ ____mm 11．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为___ ____mm.；螺旋测微器的读数为_______mm.12、下图中50分度游标卡尺和螺旋测微器的读数分别为___ __mm 和_____mm.13、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数．甲：读数为mm 乙：读数为_______mm 14、在"用双缝干涉测光的波长〞的实验中；测量头装置如下图所示,调节分划板的位置,使分划板中心刻线对齐某亮条纹的中心,此时螺旋测微器的读数是____mm.15、<1>使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为cm ； 〔2〕从图中读出金属丝的直径为__________mm.16、读出游标卡尺和螺旋测微器的读数：⑴读数为_________cm ．⑵读数为_________cm ．17、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数. 甲：读数为____mm 乙：读数为______mm.18、某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如下左图所示,则该金属丝的直径d =_______mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L =______cm.19、图一中螺旋测微器读数为__________mm.图二中游标卡尺〔游标尺上有50个等分刻度〕读数为_________cm. 15 205 10 0 20 2530 15 10 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 0123456 cm 0 5 10 25 300 5 10 5 6 乙0 2520 15例如第31条对齐答案1、17.02、104.003、29.8 4. 8.115 5、52.12 6、42.127、0.15；8.95 8、〔1〕A;B；0.02030 9、3.550；1.130；5.700 10、；9.205 11、11.4；0.920 12、10.52；10.295 13、1.881；23.20 14、1.76015、〔1〕5.45；解析：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为59mm,游标尺上第5个刻度游标读数为0.9×5mm=0.45mm,所以最终读数为：59mm-4.5mm=54.5mm=5.45cm〔2〕0.52016、5.45；0.6725 17、1.880；10.44 18、3.205；5.015 19、1.998;1.0943 / 3。
高考物理游标卡尺和螺旋测微器专项练习1.游标卡尺⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
其读数准确到0.1mm 。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm 。
⑶50分度的游标卡尺。
游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到0.02mm 。
如右图中被测圆柱体的直径为2.250cm 。
要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
2.螺旋测微器固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。
在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是6.702mm 。
3.巩固练习1.用游标卡尺测量摆球直径。
游标位置如右图所示， 可知摆球直径是 mm 。
2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm 。
3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为___________mm。
螺旋测微器测长度读数试题精选含答案1.图甲中螺旋测微器的读数应为mm ；图乙中游标卡尺的读数应为cm。
2.右图中螺旋测微器读数应为_______mm；游标卡尺的计数为_______mm。
3.如图所示，甲图中二十分度的游标卡尺的读数是cm；甲乙中螺旋测微器的读数为mm。
4.用螺旋测微器测量金属丝的直径,示数如图14－5所示,读数为______mm；用游标为20分度的卡尺测量球的直径,示数如图14－6所示,读数为________cm.5.螺旋测微器的读数__________mm，游标卡尺的读数______________cm6.图甲中游标卡尺的读数是cm，图乙中螺旋测微器的读数是mm．7.用螺旋测微器测量某金属丝直径时的读数如下图一，金属丝直径为mm．（2）图二为用50分度的游标卡尺测量物体长度时的读数，由于遮挡，只能看见游标的后半部分，这个物体的长度为mm．8.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm9.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm10.如图所示，螺旋测微器的读数为mm；游标卡尺的读数为cm。
11.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量答案第2页，总10页某物体的厚度时，示数如图乙所示，此示数为cm12.（1）游标尺上有20个等分刻度的游标卡尺测量工件的情况如图所示，读数为mm。
（2）游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm 。
13.（2分）游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm，游标尺的每一分度与主尺的最小分度相差0．１ｍｍ．有一把这样的游标卡尺，由于长期使用，测量爪磨损严重，当左、右测量爪合在一起时，游标尺的零线与主尺的零线不重合，出现如图所示的情况，此时两零刻线间的距离为____________mm .14.在“练习使用螺旋测微器”的实验中，测量某金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为mm。
1 游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。
如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。
主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。
游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。
如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：精确度⨯=⨯=⨯-=-=∆61.069.066mm mm mm L L L bc dc同理，当游标上第n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度⨯=∆n L三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为mm mm 1.0101=； 20分度游标卡尺精确度为mm mm 05.0201=； 50分度游标卡尺精确度为mm mm 02.0501=； 2、从主尺读出游标尺零刻线前的毫米数1L ；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度⨯=n L 2,得游标尺示数L 2；4、测量结果精确度⨯+=+=n L L L L 121，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度 (mm) 测量结果(游标尺上第n 条刻度线与主尺上的某刻度线对齐时)(mm) 刻度格数 刻度总长度每小格与1毫米差 109 主尺上读的毫米数＋ n 2019 主尺上读的毫米数＋ n2 5049主尺上读的毫米数＋n5、注意单位和有效数字“0”游标尺不需要估读。
四、练习题：1.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
答案：2.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
